F AHÁZELEMEK. Faházak szerkezeti elemei:. Falak Födém- és tetőelemek Tetőszerkezetek Kiegészítő szerkezetek Egyéb szerkezetek. F AHÁZELEMEK. Faszerkezetű falak:. Lehetnek: Külső vagy belső falak Teherviselő vagy nem teherviselő falak Különleges falak Kialakítás szerint lehetnek:
E N D

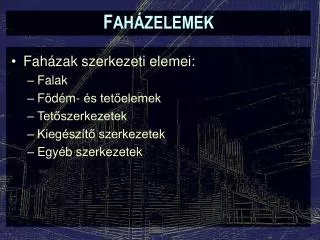

FAHÁZELEMEK • Faházak szerkezeti elemei: • Falak • Födém- és tetőelemek • Tetőszerkezetek • Kiegészítő szerkezetek • Egyéb szerkezetek
FAHÁZELEMEK • Faszerkezetű falak: • Lehetnek: • Külső vagy belső falak • Teherviselő vagy nem teherviselő falak • Különleges falak • Kialakítás szerint lehetnek: • tömör vagy ragasztott faelemekből készült • táblásított tömörfa panelekből • többrétegű, keretszerkezetes falak és panelek
FAHÁZELEMEK • Tömör vagy ragasztott faelemekből készült falak (boronafalak): • Alapanyagok: • tömör faanyag • rétegelt-ragasztott • Duo-, Trio- vagy Kreuzbalken • Egyéb anyagokkal kombinált (pl. szigetelőgyapot)
FAHÁZELEMEK • Tömör vagy ragasztott faelemekből készült falak (boronafalak): • Lehetnek: • kör vagy csonkakör szelvényűek • részben íves szelvényűek • négyszögszelvényűek • profilos szelvényűek • vízorral ellátottak • csapos vagy csaphornyos kivitelűek, stb.
FAHÁZELEMEK • Tömör vagy ragasztott faelemekből készült falak (boronafalak): • az alsó gerendát sokszor lerögzítik az alaphoz • a felső gerendaél sokszor lesarkított • az alsó élbe vízorrot marnak • fontos, hogy az egymás fölötti elemek ne csúszhassanak el (idegencsapos kapcsolat, csaphorony, szögezés, stb.) • a szomszédos elemek között tömítést alkalmaznak (filc, elasztikus massza, stb.)
FAHÁZELEMEK • Tömör vagy ragasztott faelemekből készült falak (boronafalak): • Tömörfa falak méretezése: • Mechanikai szempontból:
FAHÁZELEMEK • Tömör vagy ragasztott faelemekből készült falak (boronafalak): • Tömörfa falak méretezése: • Mechanikai szempontból • Épületfizikai szempontnból: a méretek nőhetnek • Takarékossági okokból sokszor a boronafalat szigetelő réteggel kombinálják
FAHÁZELEMEK • Tömör vagy ragasztott faelemekből készült falak (boronafalak): • A vegyes anyagú falak kialakítása: • szigetelőanyag gerendaelemek között • egyik oldalt gerendaelemek, másik oldalon falburkolat, vagy valamilyen lemeztermék • Légréssel is kombinálható • Egyéb rétegek (pl. párafékező fólia) is beépíthetők.
FAHÁZELEMEK • Tömör vagy ragasztott faelemekből készült falak (boronafalak): • Sarokcsatlakozások: • az elemek vállazásával (a szomszédos falak elemei ½ vastagsággal eltolva) • fecskefark-jellegű kapcsolat • csapos rögzítésű kapcsolat • sarokoszlop
FAHÁZELEMEK • Táblásított tömörfa falak: • Lehetnek: • tömör, rétegelt-ragasztott kivitelben • többrétegű, váltakozó szálirányú tömör panelek • légréssel kombinált tömörfa panelek • szigetelőanyaggal kombinált tömörfa panelek
FAHÁZELEMEK • Táblásított tömörfa falak: • Tömör, rétegelt-ragasztott: • Szokásos vastagság: 7-12 cm • Hosszméret: a szállítási lehetőségektől függően
FAHÁZELEMEK • Táblásított tömörfa falak: • Többrétegű, váltakozó szálirányú tömör panelek: • 3 vagy több egymást keresztező rétegből • Jó alak- és mérettartás • Jó megmunkálhatóság, gyors építés, stb.
FAHÁZELEMEK • Táblásított tömörfa falak: • Többrétegű, váltakozó szálirányú tömör panelek: • Finnforest-Merk LenoTec építési rendszer: • S10 lucfenyő alapanyag • Melamin-formaldehid műgyanta • Sűrűség: kb. 530 kg/m3
FAHÁZELEMEK • Táblásított tömörfa falak: • Többrétegű, váltakozó szálirányú tömör panelek: • Finnforest-Merk LenoTec építési rendszer: • 3-17 db, 17 vagy 27 mm vastag réteg • Max. 4,8 x 20 m táblaméret • 50 - 300 mm vastagság • Fal, födém, és tetőelemek is • Kívánság szerinti kivitelben
FAHÁZELEMEK • Táblásított tömörfa falak: • Többrétegű, váltakozó szálirányú tömör panelek: • Finnforest-Merk LenoTec építési rendszer: • Összeépítés: speciális kapcsolóelemekkel, szeglemezekkel, csavarokkal, szögekkel vagy facsavarokkal • Szigetelőanyagokkal is kombinálható • Kívánságra íves elemek is rendelhetők • Beégési sebesség: 0,7 mm/min
FAHÁZELEMEK • Táblásított tömörfa falak: • Légréssel kombinált tömörfa panelek: • Például: Ligno-Trend panelek • Különböző szélességű, vastagságú, hosszúságú panelek • Különböző szerkezeti kialakítás: • Látható felületű vagy felületborítást igénylő • Akusztikai panelek • stb.
FAHÁZELEMEK • Táblásított tömörfa falak: • szigetelőanyaggal kombinált panelek:
FAHÁZELEMEK • Többrétegű, keretszerkezetes falak/panelek: • Teherhordó vázszerkezetből, borításból, és kitöltő anyagokból felépülő falszerkezetek • Vázszerkezet: • fűrészáru, RR alapanyag, LVL, parallam, LSL, kreuzbalken, esetleg I-tartók • szelvényméret: 8-12 cm
FAHÁZELEMEK • Többrétegű, keretszerkezetes falak/panelek: • Borítás: • deszkaborítás, szerves és szervetlen kötésű falemez termékek, gipszkarton, dryvit • „együtt dolgozó” borítás - főleg a merevítésben van szerepe. • a borítást szögezéssel, tűző kapcsokkal, facsavorkkal vagy ragasztással rögzítik a kerethez. • Kitöltés: hőszigetelő anyagok, légréteg
FAHÁZELEMEK • Többrétegű, keretszerkezetes falak/panelek: • Szerkezeti felépítés: • Légrés nélkül • Zárt légréssel (légrés a vázsszerkezeti elemek által körülhatárolt részben) • Kiszellőzött légréssel (légrés az együttdolgozó borításon kívül, távtartó lécekkel kialakítva)
