  1. 情報処理 第11回

  2. 今日の内容 • 練習用ファイルのダウンロード • 作成できる主なグラフ • 棒グラフの操作 • 棒グラフの作成 • グラフの位置とサイズの調整 • グラフタイトルの表示 • 軸ラベルの表示 • 横軸の文字の配置 • データラベルの表示

  3. 今日の内容 • 折れ線グラフの操作 • 折れ線グラフの作成 • 縦軸の目盛の範囲の調整 • 円グラフの操作 • 円グラフの作成 • データラベルで割合を表示 • 切り離し円グラフの作成

  4. 今日の内容 • 複合グラフの作成 • ベースになるグラフを作成 • 種類を変える系列を選択 • グラフの種類を変える • グラフ関係のその他の操作 • グラフに図形を貼りつける • グラフの種類の変更 • グラフの行／列の切り替え

  5. 練習用ファイルのダウンロード • 情報処理のホームページに接続 • http://www.h-fj.com/jyoho/ • 「サンプル文書」の「第11回」のリンクをクリック • 「開く」ボタンをクリック

  6. 作成できる主なグラフ 棒グラフ 折れ線グラフ 円グラフ 複合グラフ その他：面グラフ、ドーナツ、バブル、レーダー、等高線、散布図、株価

  7. 棒グラフの操作

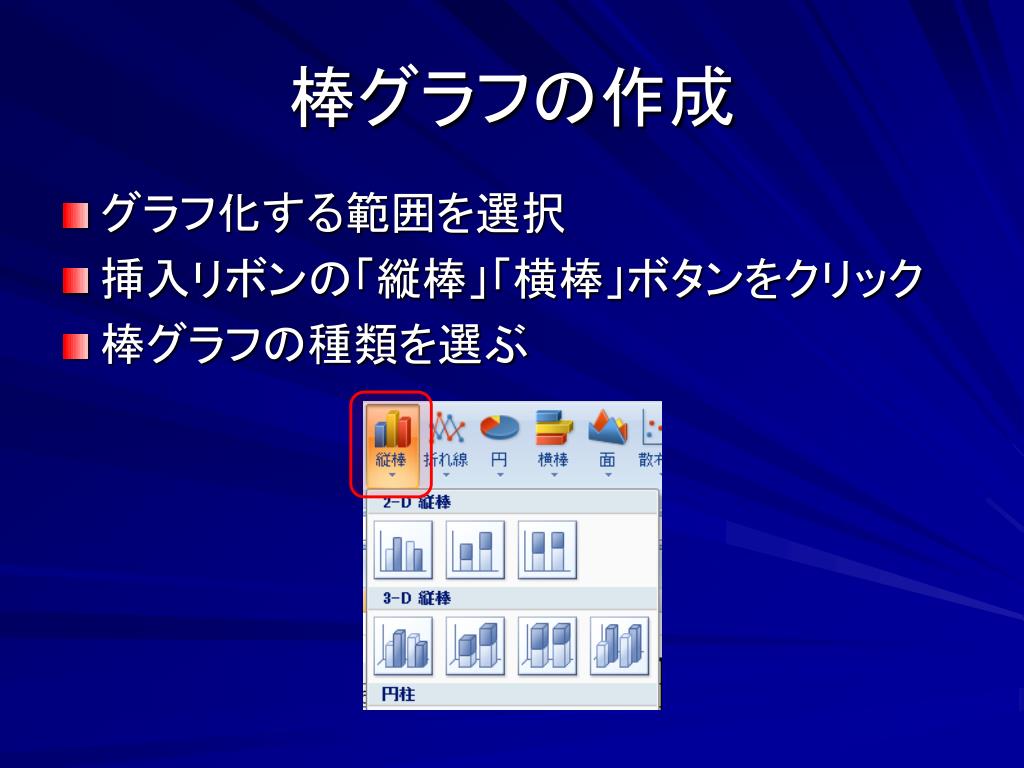

  8. 棒グラフの作成 • グラフ化する範囲を選択 • 挿入リボンの「縦棒」「横棒」ボタンをクリック • 棒グラフの種類を選ぶ

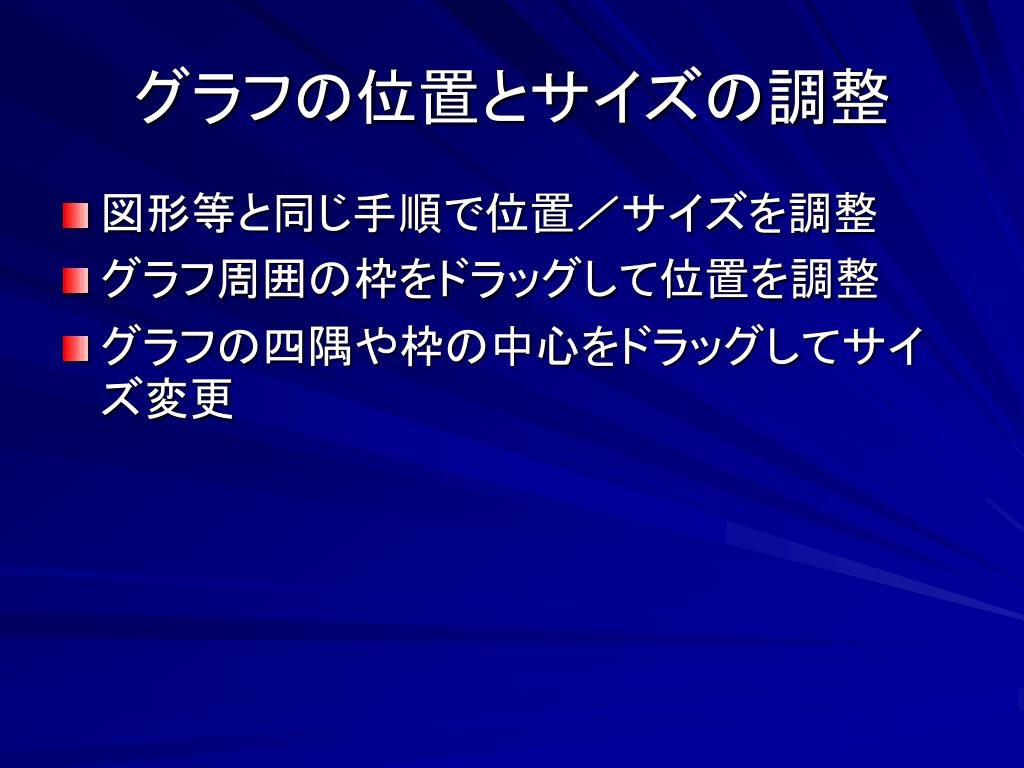

  9. グラフの位置とサイズの調整 • 図形等と同じ手順で位置／サイズを調整 • グラフ周囲の枠をドラッグして位置を調整 • グラフの四隅や枠の中心をドラッグしてサイズ変更

  10. グラフタイトルの表示 • グラフを選択 • Excel 2013：デザインリボンの「グラフ要素を追加」→「グラフタイトル」をクリック • Excel 2007／2010：レイアウトリボンの「グラフタイトル」ボタンをクリック • タイトルの位置を指定 • タイトルをダブルクリックして文字を入力

  11. 軸ラベルの表示 • グラフを選択 • Excel 2013：デザインリボン→「グラフ要素を追加」→「軸ラベル」→「第1横軸(縦軸) 」をクリック • Excel 2007／2010：レイアウトリボン→「軸ラベル」→「主横軸（縦軸）ラベル」をクリック • ラベルを表示する位置を指定 • ラベルをクリックして文字を入力

  12. 横軸の文字の配置(Excel 2013) 横軸の文字をクリックして選択 書式リボンの「選択対象の書式設定」をクリックして「軸の書式設定」画面を開く 「文字のオプション」→「テキストボックス」をクリックし「文字列の方向」で方向を指定

  13. 横軸の文字の配置(Excel 2007/2010) • 横軸の文字をクリックして選択 • レイアウトリボン「選択対象の書式設定」をクリックして「軸の書式設定」画面を開く • 「配置」の「文字列の方向」で方向を指定

  14. データラベルの表示 • グラフを選択 • Excel 2013：書式リボンの「グラフ要素を追加」→「データラベル」をクリック • Excel 2007／2010：レイアウトリボンの「データラベル」をクリック • データラベルを表示する位置を指定 • 「配置」の「文字列の方向」で位置を指定

  15. 練習 • Sheet1のA3～D9セルをもとに、積み上げ横棒グラフを作成 • グラフタイトルを追加して「ボーリングスコア」と入力 • 横軸にラベルを追加して「スコア」と入力 • データラベルを個々の棒の中央に表示

  16. 折れ線グラフの操作

  17. 折れ線グラフの作成 • グラフ化する範囲を選択 • 挿入リボンの「折れ線」ボタンをクリック • 折れ線グラフの種類を選ぶ

  18. 縦軸の目盛の範囲の調整(Excel 2013) グラフの縦軸を選択 デザインリボンの「選択対象の書式設定」ボタンをクリック 「軸の書式設定」が開く 「軸のオプション」で最小値／最大値／目盛間隔を入力

  19. 縦軸の目盛の範囲の調整(Excel 2007/2010) • グラフの縦軸を選択 • レイアウトリボンの「選択対象の書式設定」ボタンをクリック • 「軸のオプション」画面で最小値／最大値／目盛間隔で「固定」をオンにして目盛の範囲を設定

  20. 円グラフの操作

  21. 円グラフの作成 • グラフ化する範囲を選択（円グラフでは1列または1行のデータのみグラフ化可能） • 挿入リボンの「円」ボタンをクリック • 円グラフの種類を選ぶ

  22. データラベルで割合を表示 • グラフにデータラベルを追加し、データラベルを選択 • レイアウトリボンの「選択対象の書式設定」をクリックして、「データラベルの書式設定」を開く • Excel 2013では「ラベルオプション」のグラフのアイコンをクリック • 「値」のチェックをオフにし、「パーセンテージ」のチェックをオンにする

  23. 切り離し円グラフの作成 • 円グラフをクリック • 切り離したい部分をクリックしてからドラッグ

  24. 複合グラフの作成

  25. ベースになるグラフを作成 • 複合グラフにしたいセル範囲を選択 • 挿入リボンでグラフの主要部分の種類をクリックしてグラフを作成

  26. 種類を変える系列を選択 • グラフをクリックして選択 • 「書式」リボンを選ぶ • リボンの左上の欄で、種類を変える系列を選択

  27. グラフの軸を変える • 種類を変える系列を選択 • 「選択対象の書式設定」をクリック • 「データ系列の書式設定」画面が開く • 「使用する軸」で「第2軸」をオンにする

  28. グラフの種類を変える(Excel 2013) • グラフをクリックして選択 • デザインリボンの「グラフの種類の変更」をクリック • グラフの種類で「組み合わせ」をクリック • 種類を変えたい系列で「グラフの種類」の欄をクリックして、種類を選ぶ

  29. グラフの種類を変える(Excel 2007/2010) • 種類を変える系列を選択 • 「デザイン」リボンに切り替え • 「グラフの種類の変更」ボタンをクリック • 変更したいグラフの種類を選択

  30. グラフ関係のその他の操作

  31. グラフに図形を貼りつける • グラフを選択 • 「挿入」リボンの「図形」ボタンで、ワークシート上と同様の手順で、グラフに図形を貼りつけることが可能 • グラフを選択しておかないと、グラフの上に図形を配置したように見えても、グラフには配置されない

  32. グラフの種類の変更 • グラフを選択して、デザインリボンの「グラフの種類の変更」ボタンをクリック

  33. グラフの行／列の切り替え • デザインリボンの「行／列の切り替え」をクリック

  34. 練習 • Sheet4に切り替え • 受験者数／合格者数が集合縦棒グラフ、合格率がマーカー付き折れ線グラフの複合グラフを作成 • 主軸(左の縦軸)の目盛を、最小値0、最大値100000、目盛間隔を20000に設定 • 第2軸(右の縦軸)の目盛を、最小値0、最大値0.5、目盛間隔を0.1に設定
