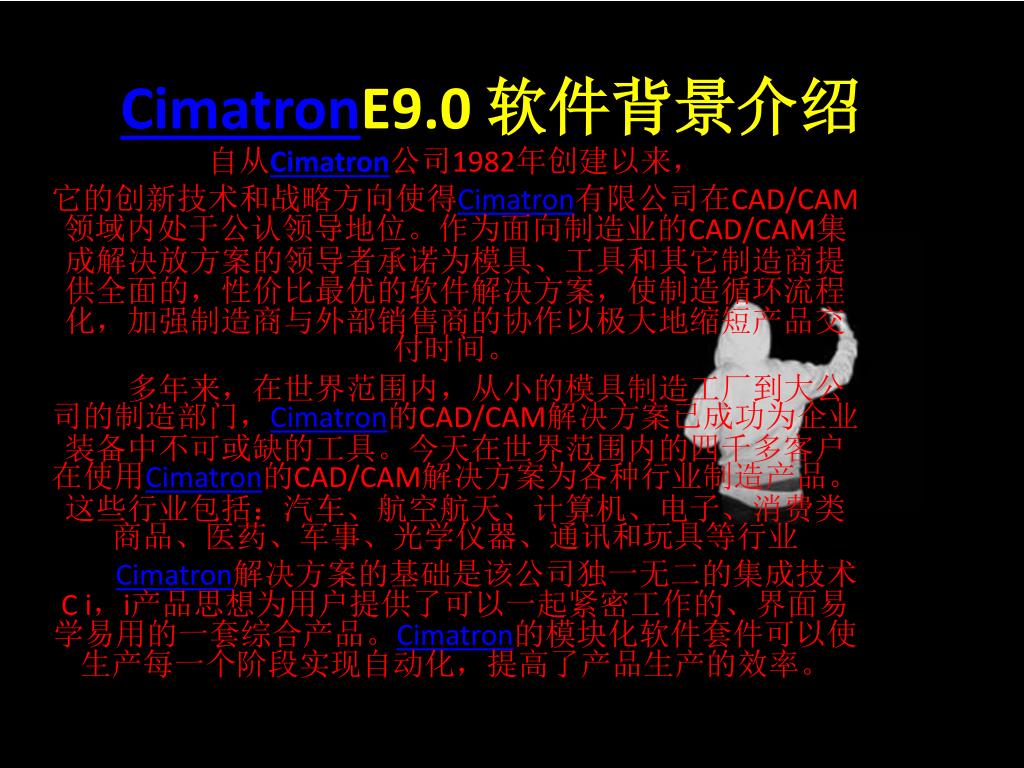

  1. CimatronE9.0 软件背景介绍 自从Cimatron公司1982年创建以来， 它的创新技术和战略方向使得Cimatron有限公司在CAD/CAM领域内处于公认领导地位。作为面向制造业的CAD/CAM集成解决放方案的领导者承诺为模具、工具和其它制造商提供全面的，性价比最优的软件解决方案，使制造循环流程化，加强制造商与外部销售商的协作以极大地缩短产品交付时间。 　　多年来，在世界范围内，从小的模具制造工厂到大公司的制造部门，Cimatron的CAD/CAM解决方案已成功为企业装备中不可或缺的工具。今天在世界范围内的四千多客户在使用Cimatron的CAD/CAM解决方案为各种行业制造产品。这些行业包括：汽车、航空航天、计算机、电子、消费类商品、医药、军事、光学仪器、通讯和玩具等行业 Cimatron解决方案的基础是该公司独一无二的集成技术C i，i产品思想为用户提供了可以一起紧密工作的、界面易学易用的一套综合产品。Cimatron的模块化软件套件可以使生产每一个阶段实现自动化，提高了产品生产的效率。

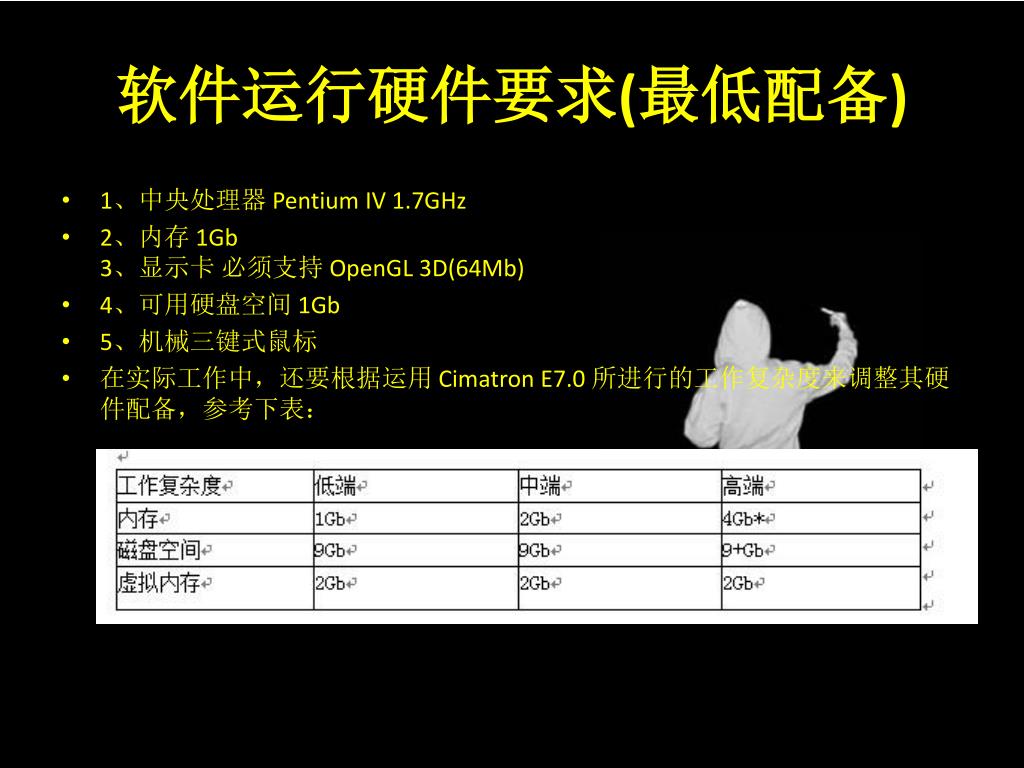

  2. 软件运行硬件要求(最低配备) • 1、中央处理器 Pentium IV 1.7GHz • 2、内存 1Gb 3、显示卡 必须支持 OpenGL 3D(64Mb) • 4、可用硬盘空间 1Gb • 5、机械三键式鼠标 • 在实际工作中，还要根据运用Cimatron E7.0 所进行的工作复杂度来调整其硬件配备，参考下表：

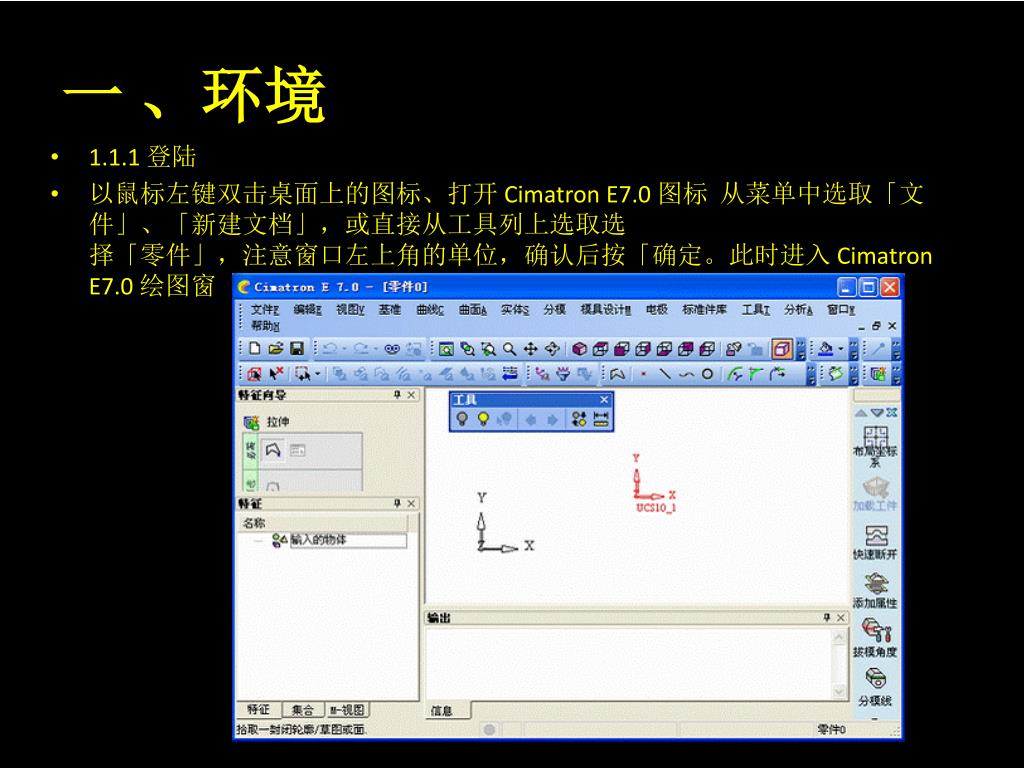

  3. 一 、环境 • 1.1.1 登陆 • 以鼠标左键双击桌面上的图标、打开 Cimatron E7.0 图标从菜单中选取「文件」、「新建文档」，或直接从工具列上选取选 择「零件」，注意窗口左上角的单位，确认后按「确定。此时进入 Cimatron E7.0 绘图窗

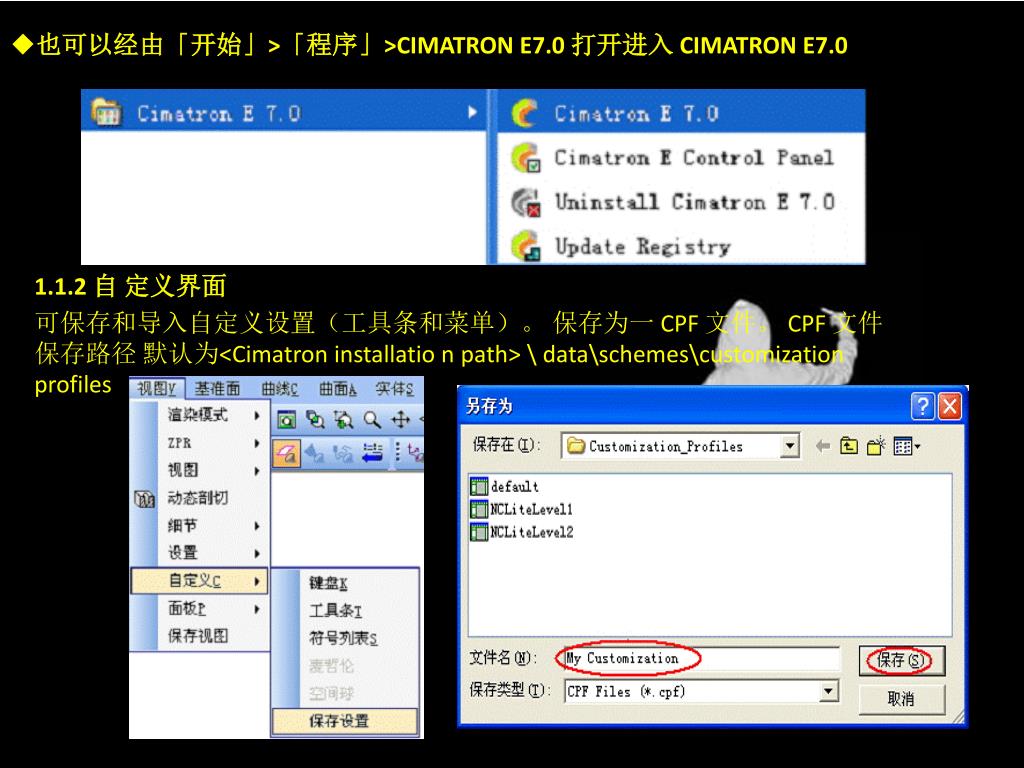

  4. 1.1.2 自 定义界面 可保存和导入自定义设置（工具条和菜单）。 保存为一 CPF 文件。 CPF 文件保存路径 默认为<Cimatroninstallatio n path> \ data\schemes\customization profiles ◆也可以经由「开始」>「程序」>Cimatron E7.0 打开进入 Cimatron E7.0

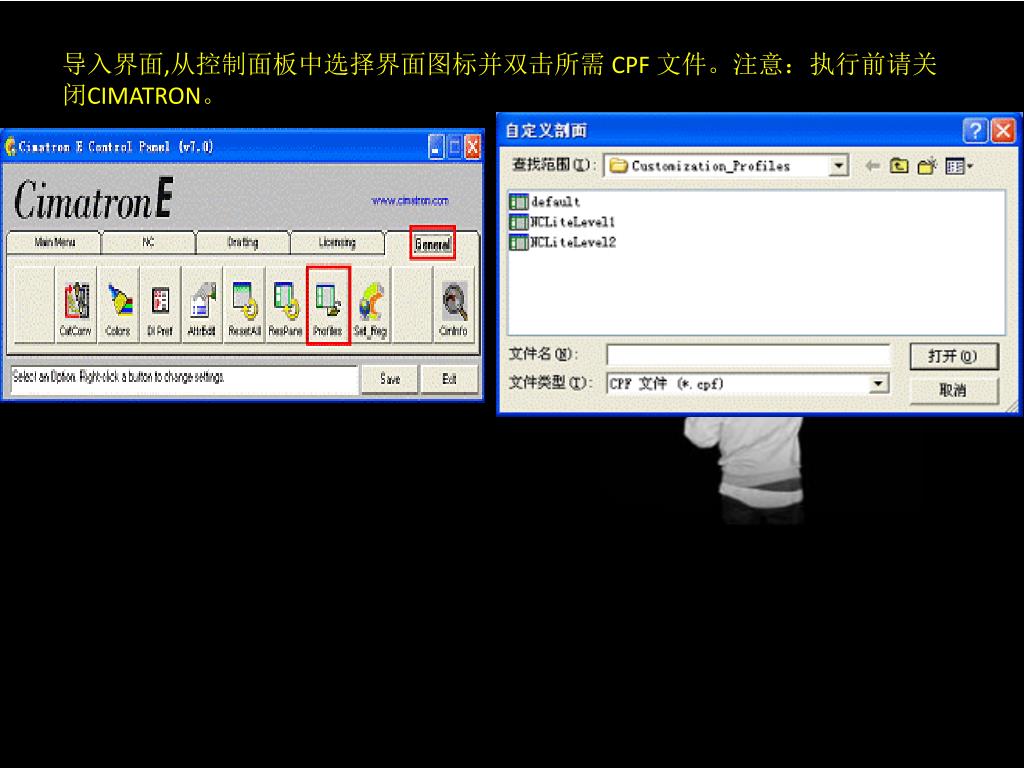

  5. 导入界面,从控制面板中选择界面图标并双击所需 CPF 文件。注意：执行前请关闭CIMATRON。

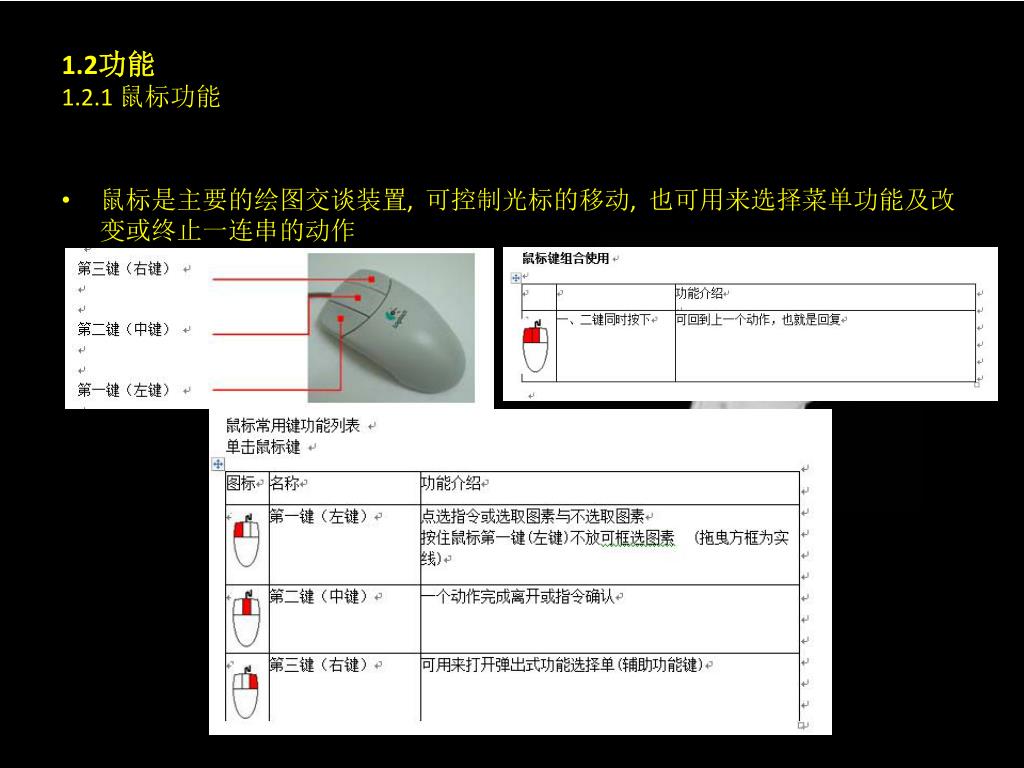

  6. 1.2功能1.2.1 鼠标功能 • 鼠标是主要的绘图交谈装置, 可控制光标的移动, 也可用来选择菜单功能及改变或终止一连串的动作

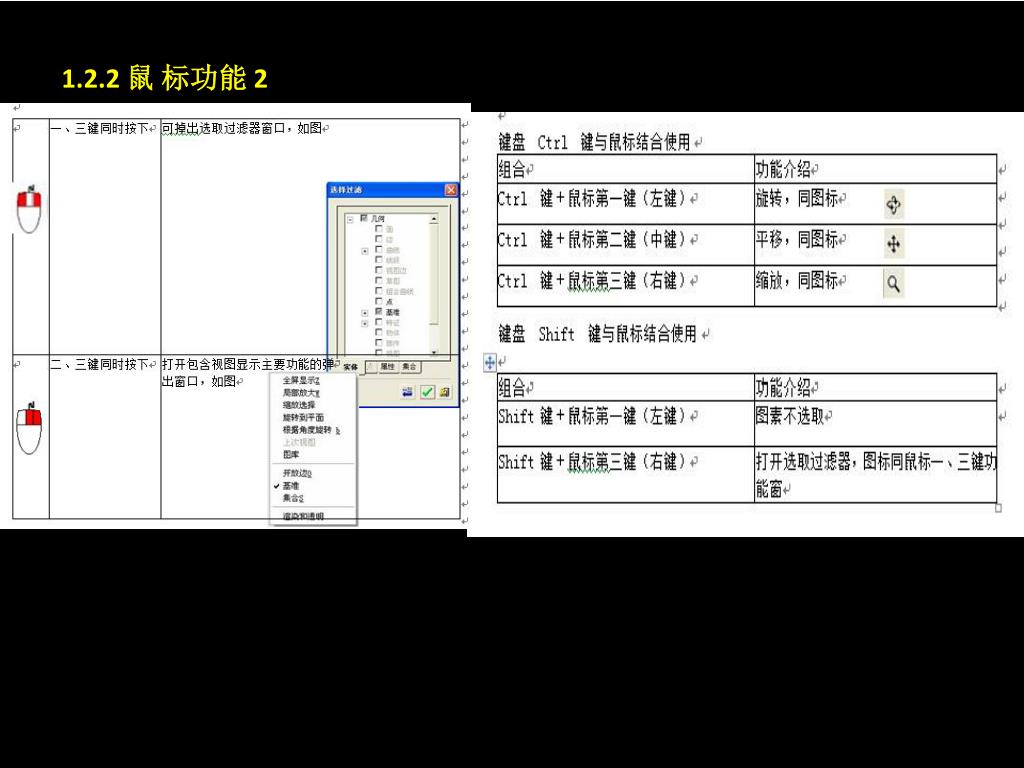

  7. 1.2.2 鼠 标功能 2

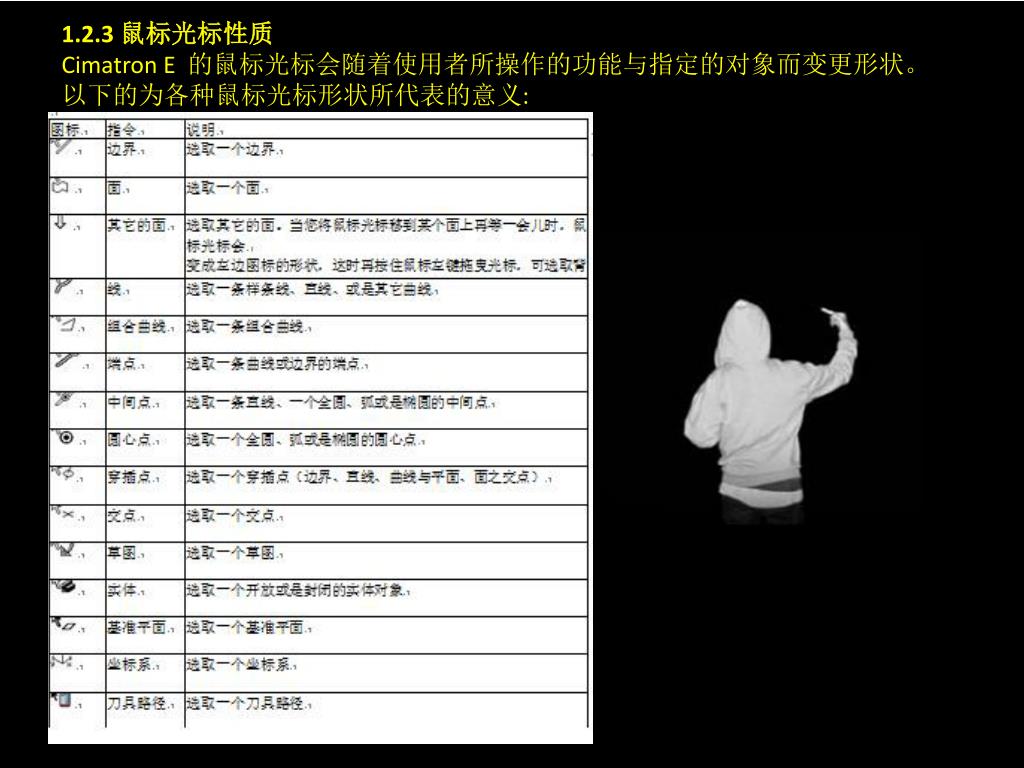

  8. 1.2.3 鼠标光标性质Cimatron E 的鼠标光标会随着使用者所操作的功能与指定的对象而变更形状。 以下的为各种鼠标光标形状所代表的意义:

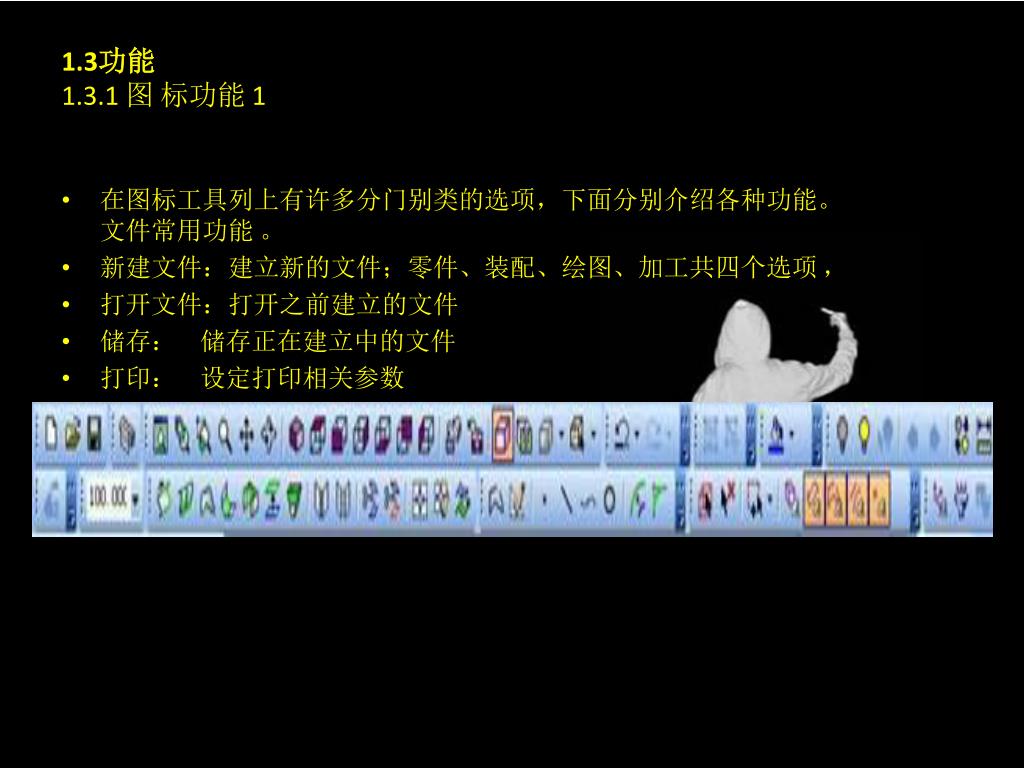

  9. 1.3功能1.3.1 图 标功能 1 • 在图标工具列上有许多分门别类的选项，下面分别介绍各种功能。 文件常用功能 。 • 新建文件：建立新的文件；零件、装配、绘图、加工共四个选项 ， • 打开文件：打开之前建立的文件 • 储存：储存正在建立中的文件 • 打印：设定打印相关参数

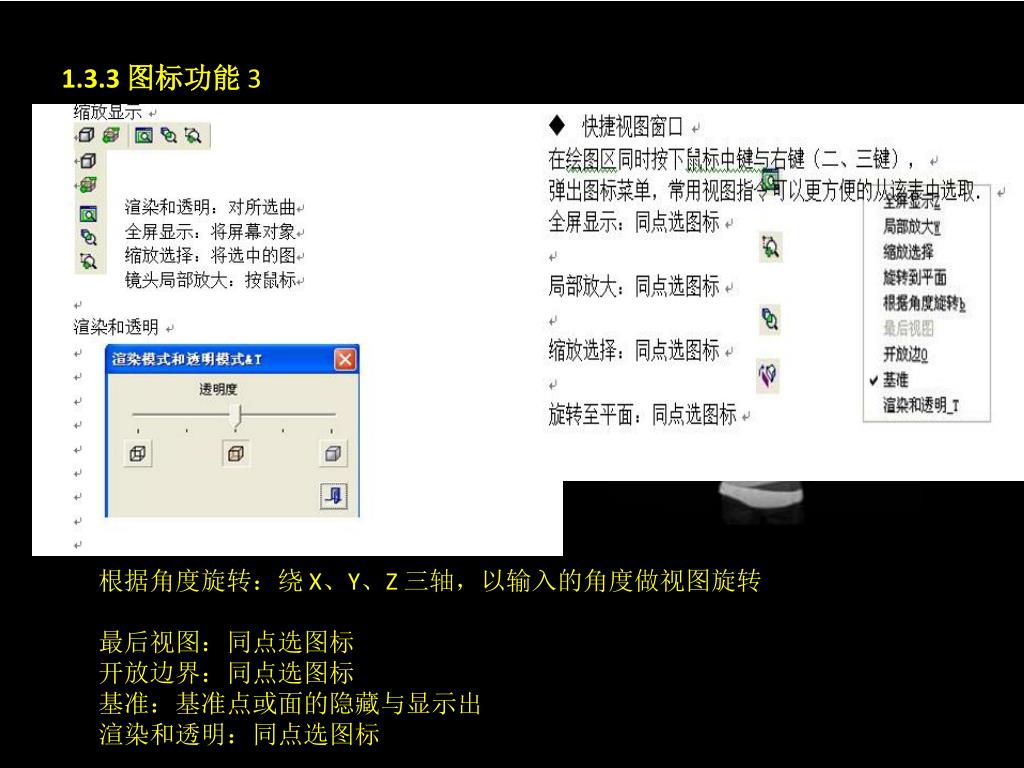

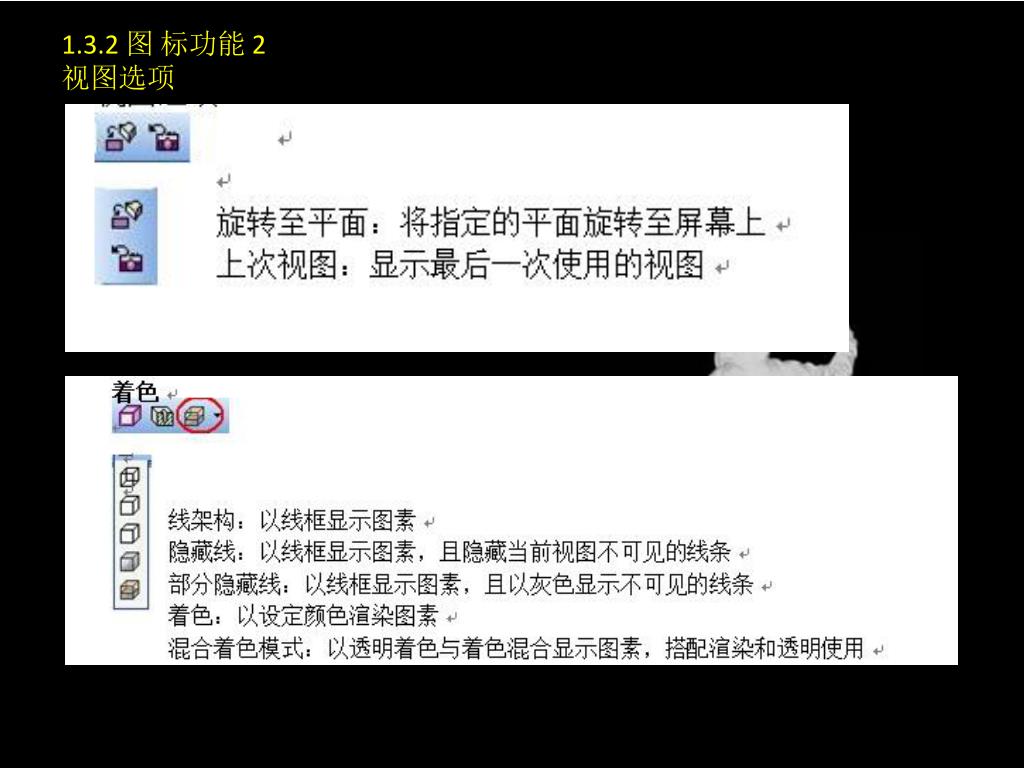

  10. 1.3.2 图 标功能 2 视图选项

  11. 1.3.3 图标功能 3 根据角度旋转：绕 X、Y、Z 三轴，以输入的角度做视图旋转 最后视图：同点选图标 开放边界：同点选图标 基准：基准点或面的隐藏与显示出 渲染和透明：同点选图标

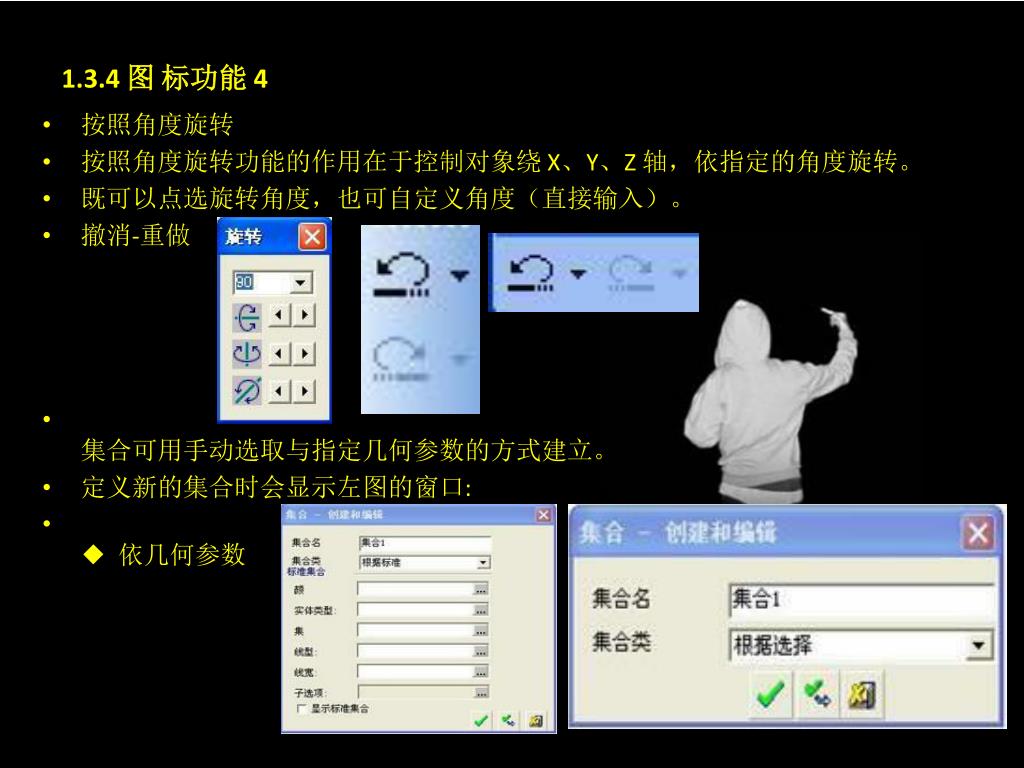

  12. 1.3.4 图 标功能 4 • 按照角度旋转 • 按照角度旋转功能的作用在于控制对象绕 X、Y、Z 轴，依指定的角度旋转。 • 既可以点选旋转角度，也可自定义角度（直接输入）。 • 撤消-重做 • 集合可用手动选取与指定几何参数的方式建立。 • 定义新的集合时会显示左图的窗口: • ◆依几何参数

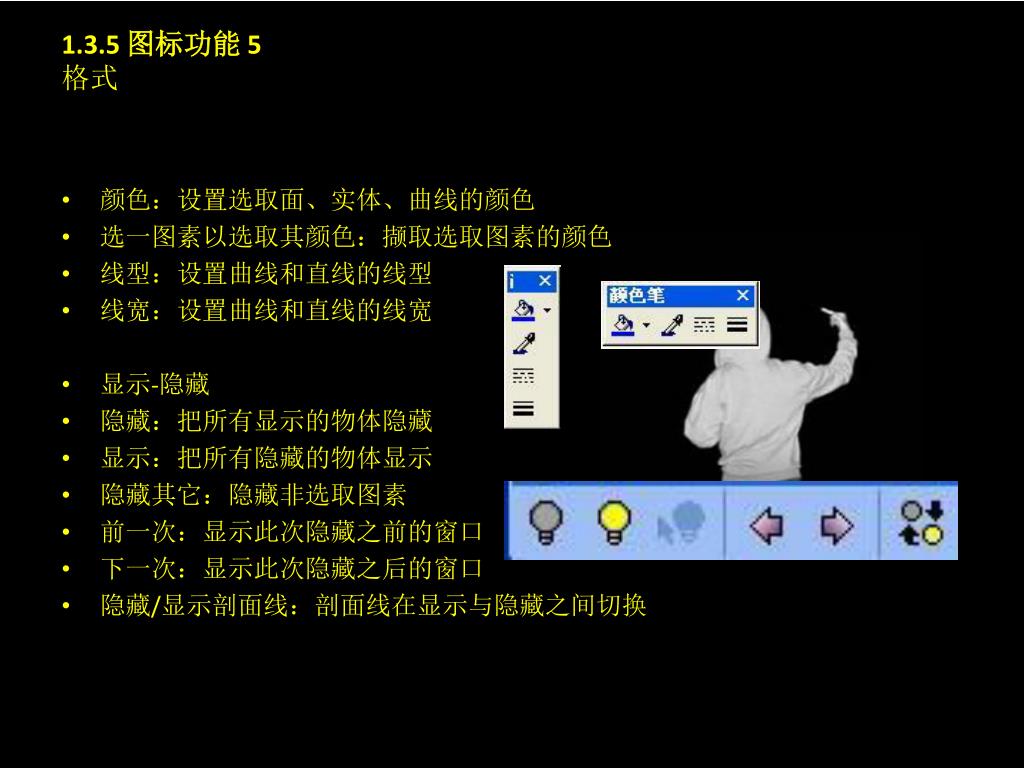

  13. 1.3.5 图标功能 5 格式 • 颜色：设置选取面、实体、曲线的颜色 • 选一图素以选取其颜色：撷取选取图素的颜色 • 线型：设置曲线和直线的线型 • 线宽：设置曲线和直线的线宽 • 显示-隐藏 • 隐藏：把所有显示的物体隐藏 • 显示：把所有隐藏的物体显示 • 隐藏其它：隐藏非选取图素 • 前一次：显示此次隐藏之前的窗口 • 下一次：显示此次隐藏之后的窗口 • 隐藏/显示剖面线：剖面线在显示与隐藏之间切换

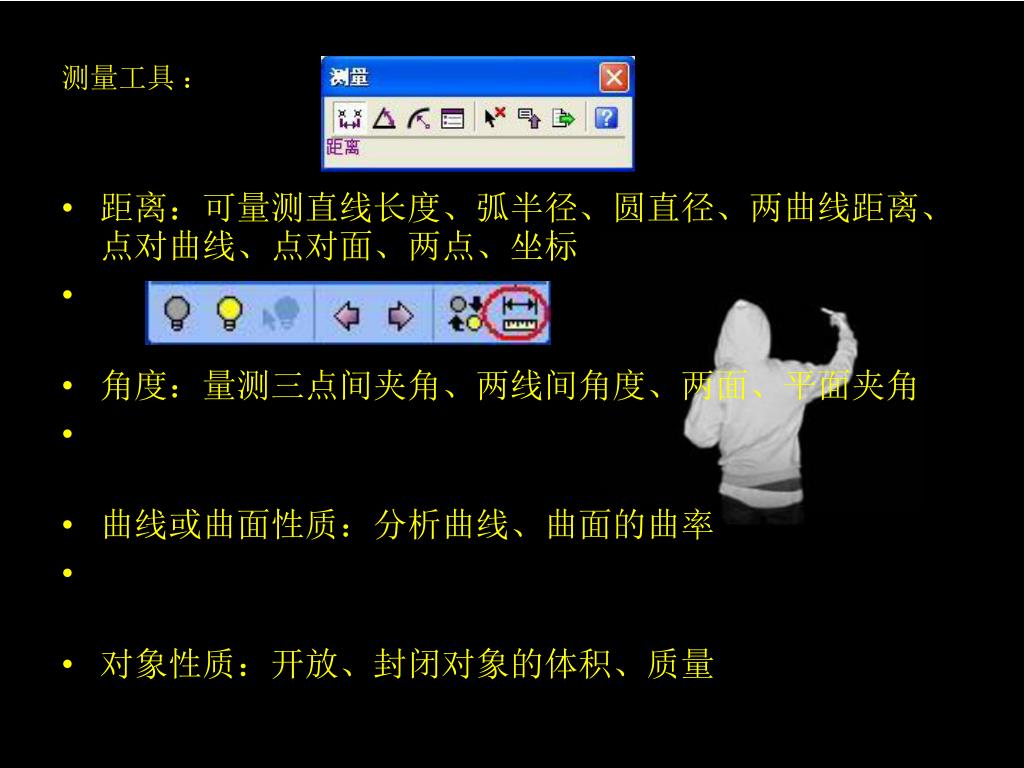

  14. 测量工具： • 距离：可量测直线长度、弧半径、圆直径、两曲线距离、点对曲线、点对面、两点、坐标 • 角度：量测三点间夹角、两线间角度、两面、平面夹角 • 曲线或曲面性质：分析曲线、曲面的曲率 • 对象性质：开放、封闭对象的体积、质量

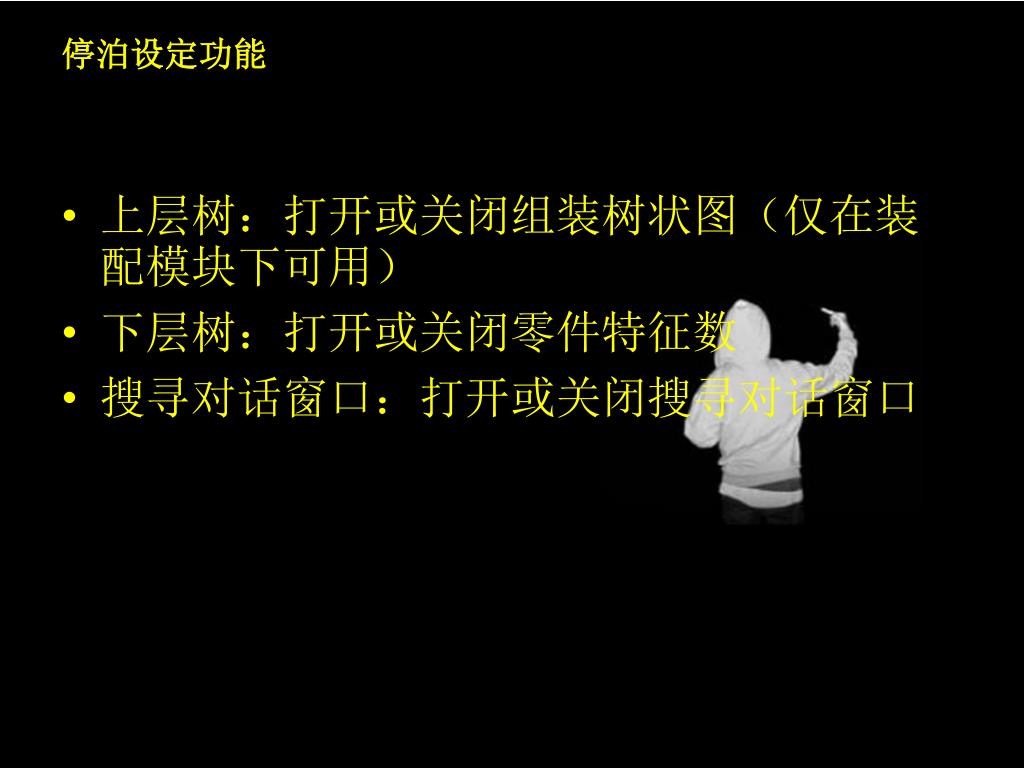

  15. 停泊设定功能 • 上层树：打开或关闭组装树状图（仅在装配模块下可用） • 下层树：打开或关闭零件特征数 • 搜寻对话窗口：打开或关闭搜寻对话窗口

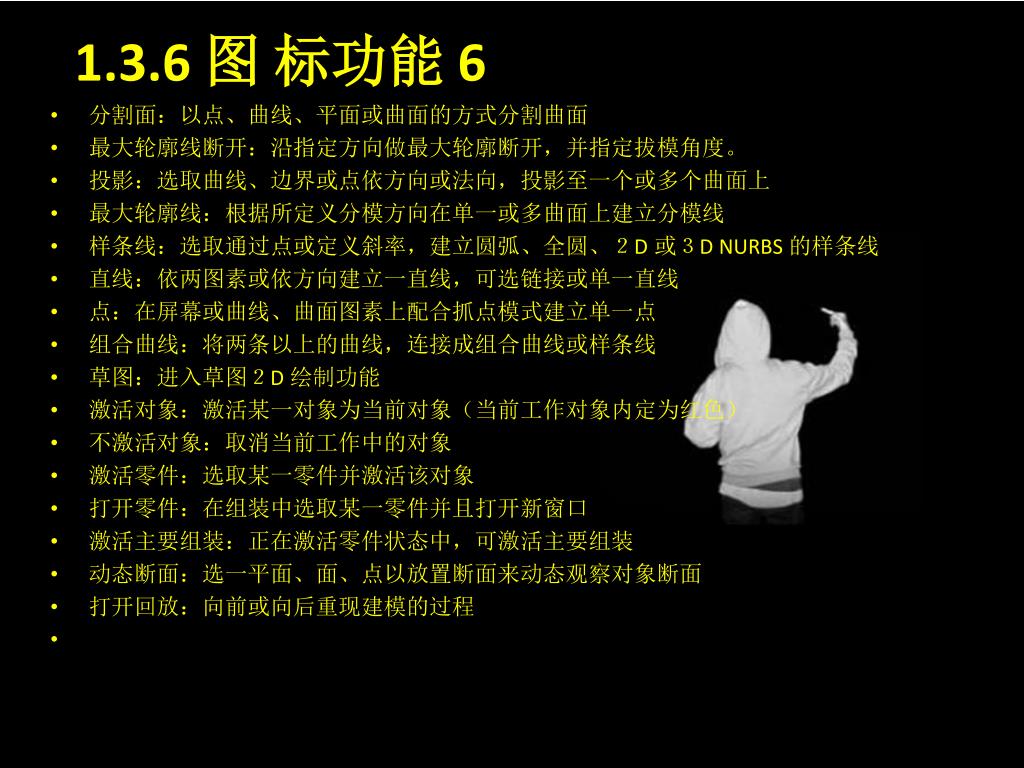

  16. 1.3.6 图 标功能 6 • 分割面：以点、曲线、平面或曲面的方式分割曲面 • 最大轮廓线断开：沿指定方向做最大轮廓断开，并指定拔模角度。 • 投影：选取曲线、边界或点依方向或法向，投影至一个或多个曲面上 • 最大轮廓线：根据所定义分模方向在单一或多曲面上建立分模线 • 样条线：选取通过点或定义斜率，建立圆弧、全圆、２D 或３D NURBS 的样条线 • 直线：依两图素或依方向建立一直线，可选链接或单一直线 • 点：在屏幕或曲线、曲面图素上配合抓点模式建立单一点 • 组合曲线：将两条以上的曲线，连接成组合曲线或样条线 • 草图：进入草图２D 绘制功能 • 激活对象：激活某一对象为当前对象（当前工作对象内定为红色） • 不激活对象：取消当前工作中的对象 • 激活零件：选取某一零件并激活该对象 • 打开零件：在组装中选取某一零件并且打开新窗口 • 激活主要组装：正在激活零件状态中，可激活主要组装 • 动态断面：选一平面、面、点以放置断面来动态观察对象断面 • 打开回放：向前或向后重现建模的过程

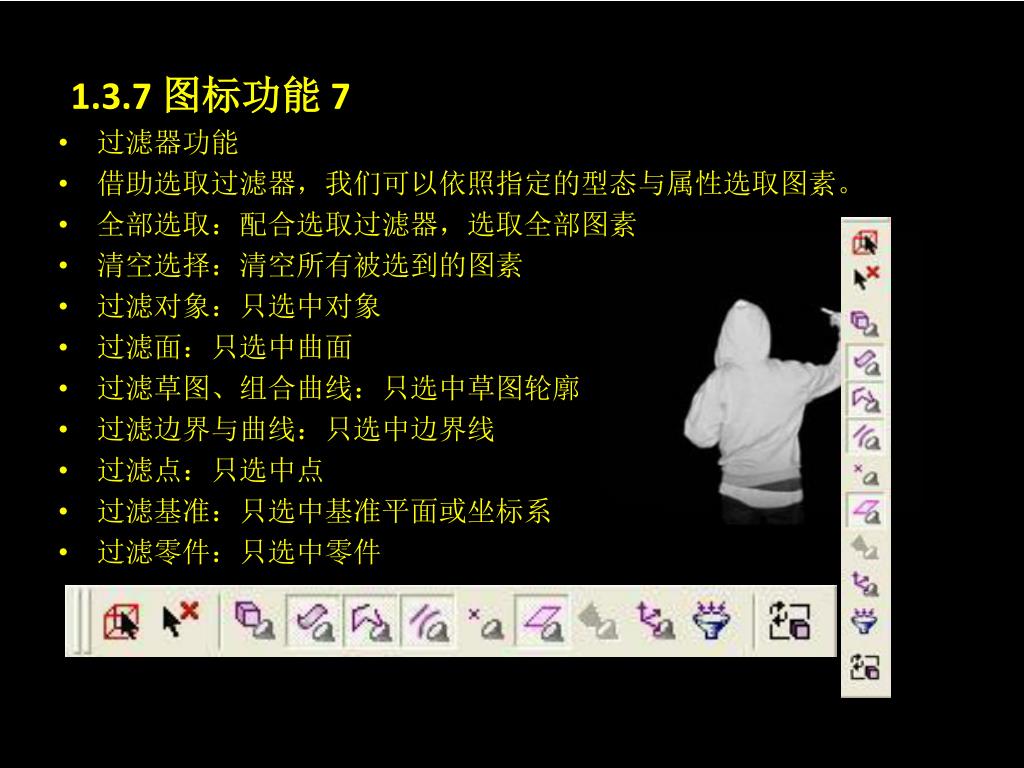

  17. 1.3.7 图标功能 7 • 过滤器功能 • 借助选取过滤器，我们可以依照指定的型态与属性选取图素。 • 全部选取：配合选取过滤器，选取全部图素 • 清空选择：清空所有被选到的图素 • 过滤对象：只选中对象 • 过滤面：只选中曲面 • 过滤草图、组合曲线：只选中草图轮廓 • 过滤边界与曲线：只选中边界线 • 过滤点：只选中点 • 过滤基准：只选中基准平面或坐标系 • 过滤零件：只选中零件

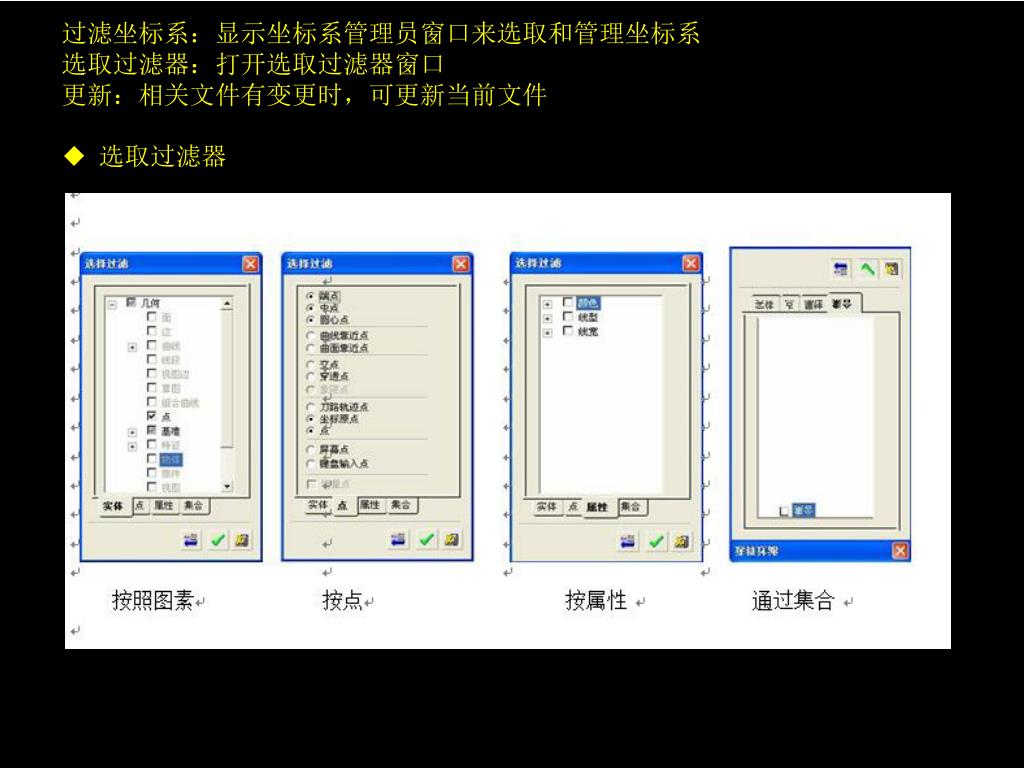

  18. 过滤坐标系：显示坐标系管理员窗口来选取和管理坐标系 选取过滤器：打开选取过滤器窗口 更新：相关文件有变更时，可更新当前文件 ◆选取过滤器

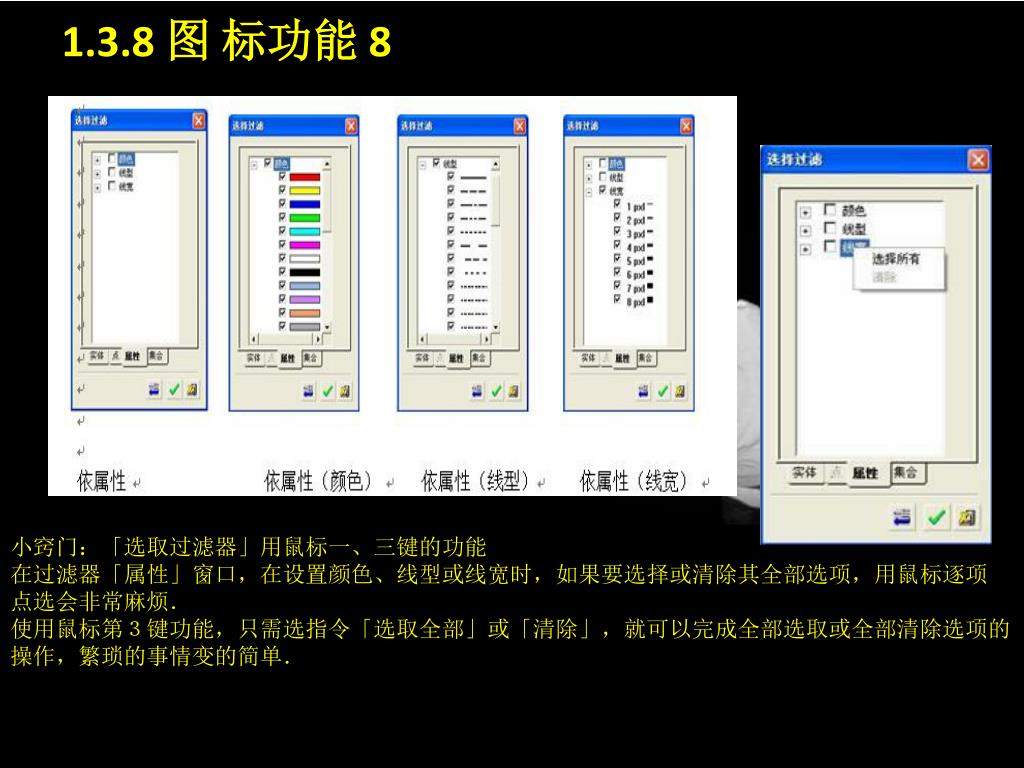

  19. 1.3.8 图 标功能 8 小窍门：「选取过滤器」用鼠标一、三键的功能 在过滤器「属性」窗口，在设置颜色、线型或线宽时，如果要选择或清除其全部选项，用鼠标逐项 点选会非常麻烦． 使用鼠标第３键功能，只需选指令「选取全部」或「清除」，就可以完成全部选取或全部清除选项的 操作，繁琐的事情变的简单．

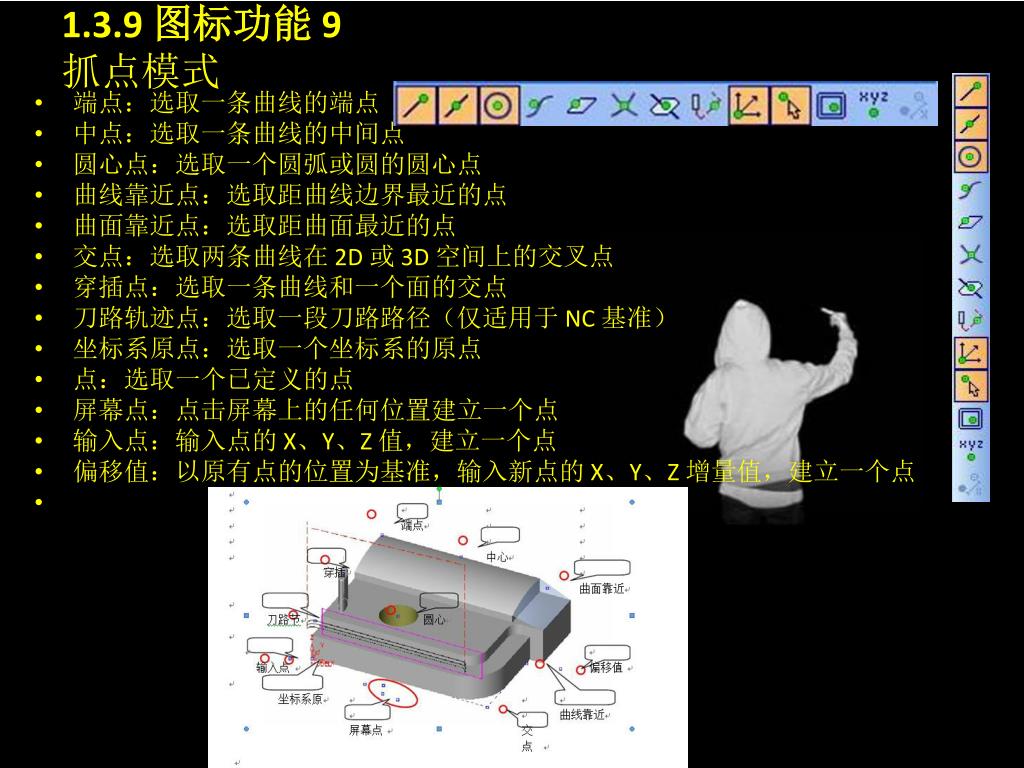

  20. 1.3.9 图标功能 9 抓点模式 • 端点：选取一条曲线的端点 • 中点：选取一条曲线的中间点 • 圆心点：选取一个圆弧或圆的圆心点 • 曲线靠近点：选取距曲线边界最近的点 • 曲面靠近点：选取距曲面最近的点 • 交点：选取两条曲线在 2D 或 3D 空间上的交叉点 • 穿插点：选取一条曲线和一个面的交点 • 刀路轨迹点：选取一段刀路路径（仅适用于 NC 基准） • 坐标系原点：选取一个坐标系的原点 • 点：选取一个已定义的点 • 屏幕点：点击屏幕上的任何位置建立一个点 • 输入点：输入点的 X、Y、Z 值，建立一个点 • 偏移值：以原有点的位置为基准，输入新点的 X、Y、Z 增量值，建立一个点
