9-1 红外线气体分析器. 工作原理 ： 透射的特征波长红外光强度是被测组分的单值函数，故通过测定透射特征波长红外光的强度即可确定被测组分的浓度。待测组分的变化引起电容变化，采用电子技术，将电容变化转变成电流变化，经放大及信号处理后，进行记录和显示待测组浓度。 适用范围 ：监测大气中的 CO 或 CO 2 的浓度。 注意事项 ： 仪器投入正常使用后，每周至少要用标准气样校准刻度一次，以保证仪器分析的准确性。. 9-3 电导式一氧化碳气体分析器.
E N D

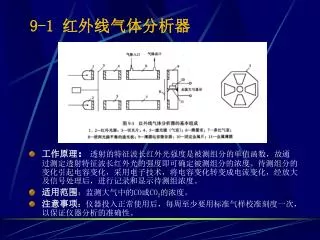

9-1 红外线气体分析器 • 工作原理：透射的特征波长红外光强度是被测组分的单值函数，故通过测定透射特征波长红外光的强度即可确定被测组分的浓度。待测组分的变化引起电容变化，采用电子技术，将电容变化转变成电流变化，经放大及信号处理后，进行记录和显示待测组浓度。 • 适用范围：监测大气中的CO或CO2的浓度。 • 注意事项：仪器投入正常使用后，每周至少要用标准气样校准刻度一次，以保证仪器分析的准确性。
工作原理：用测定溶液电导的方法来测定CO（CO2 ）的浓度。CO（CO2 ）通过一系列化学反应被NaOH溶液吸收，引起溶液电导的变化，在一定范围内，溶液电导的变化与CO的量有线性关系，并利用电子技术，由显示测量电路显示CO（CO2）的含量。 • 适用范围：测量含微量的CO和CO2组分的气体。 • 注意事项：在使用过程中，要定期有校准气体来校验仪器的量程，以保证所得数据的 准确性。
９-４ 库仑滴定式二氧化硫分析仪 • 工作原理:在试液中加入适量物质,以一定强度的恒定电流电解,使之在工作电极上产生滴定剂,与SO2反应,参比电极的电流增加与SO2含量成单值函数关系,由微安表显示或由记录仪记录。 • 适用范围：测定空气中含量。 • 注意事项：每切换一次量程时，应重新校验零点。
9-5 电导式二氧化硫分析仪 • 工作原理：参比池测定空白吸收液的电导率K1，测量池测定吸收SO2后吸收液的电导率K2，由于在一定温度下恒定，故通过测量电路测得（ K1 - K2）的值，便可得到任一时刻气样的SO2浓度。 • 适用范围：自动监测SO2浓度。 • 注意事项：使用前要用标准二氧化硫气体或标准硫酸溶液标定，并要定期补充吸收液。
９-６紫外荧光式二氧化硫分析仪 • 工作原理：利用测荧光波长和荧光强度，而定性定量分析SO2浓度。总荧光强度与SO2浓度C成正比，即：F=KI0φ（klc),故只要测得荧光的强度，即可得知SO2的浓度。 • 适用范围：定性定量分析SO2浓度。 • 注意事项：仪器使用前，要用标准SO2气体标定。
９-７化学发光式氮氧化物分析仪 • 工作原理：将NO2定量还原为NO，NO与O3反应可发强光，并被光电倍增管接收输出电流，当反应温度一定且过量时，NO的浓度与化学发光强度成正比，即与输出电流成正比，则可得空气中的浓度。 • 适用范围：分析空气中的氮氧化物。 • 注意事项：使用前和使用中，应对仪器零点和刻度进行校准；应安装在温度变化不大，灰尘少，清洁干燥的地方。
９-８ 原电池库仑滴定式氮氧化物 分析仪
工作原理：利用库仑滴定法原理，当进入库仑池中的气样含有NO2时，与电解池中的I-发生一系列反应，产生微小电流，在一定条件下，微电流大小与气样中的NO2浓度成正比，故可根据法拉第定律将产生的电流气流换算成NO2的浓度。工作原理：利用库仑滴定法原理，当进入库仑池中的气样含有NO2时，与电解池中的I-发生一系列反应，产生微小电流，在一定条件下，微电流大小与气样中的NO2浓度成正比，故可根据法拉第定律将产生的电流气流换算成NO2的浓度。 • 适用范围：测定空气中NO2的量。 • 注意事项：需经常用NO2标准气校准仪器刻度，每24要调零。
９-９ 内对流式热磁氧传感器 • 工作原理：利用O2的顺磁性，被测气体中含有O2时，分子受到磁场吸引而穿过敏感元件环绕空间，使敏感元件温度和电阻发生变化，该变化由以敏感元件为桥臂的测量电桥不平衡电压输出，通过转换最终显示含氧量。 • 适用范围：用于测量含氧量较少的场合。
９-１０外对流式热磁氧传感器 • 工作原理：利用O2的顺磁性，被分析气体进入传感器，若含有O2时，热敏元件周围形成热磁对流，温度降低，由电桥测得由此引起的电阻变化，即可测得含氧量。 • 适用范围：环境及烟气中的氧化分析。
９-１２ 用于烟气分析的热磁式 分析仪 • 工作原理：利用O2的顺磁性，烟气进入传感器，由于O2存在引起敏感元件温度变化，导致电阻变化，采用交流双电桥测量电路测出电阻变化，即可测得烟气中的含氧量。 • 适用范围：烟气中含氧量的分析。
９-１４氧浓差电池 • 工作原理：由原电池原理，氧浓差电动势 当公式中其他参数恒定时,浓差电势E与被测气体含量фC成单值函数关系,通过测电动势E的值,即可测出被测气体的含氧量。 • 适用范围：测量烟气中的O2含量。 • 注意事项：必须保证氧化锆管所处的温度恒定或进行补偿。
工作原理：零点气供气系统校验测量仪器零点，渗透管配气系统提供不同浓度的SO2、H2S和NO2标准气体，动态稀释配气系统配制CO、NO和CO2标准气体。标准臭氧发生和配气系统以及气相滴定系统用来获得一定浓度的O3、CO和NO2标准气。工作原理：零点气供气系统校验测量仪器零点，渗透管配气系统提供不同浓度的SO2、H2S和NO2标准气体，动态稀释配气系统配制CO、NO和CO2标准气体。标准臭氧发生和配气系统以及气相滴定系统用来获得一定浓度的O3、CO和NO2标准气。 • 适用范围：提供含二氧化硫、氮氧化物、臭氧和污染气体的标准气，提供校准仪器零点的零点气。
１０-２ PSJ-2型声级计 • 工作原理：声压由传声膜片接受后，将声音信号转换成电信号后，经前置放大器变换输入衰减器，输出的信号再输入放大器进行定量放大，放大后的信号由滤波器作频谱分析，输出的信号由输出衰减器减到额定值，送到输出放大器放大后，经检波，送出有效电压，推动电表，显示所测的声压级分贝值。 • 注意事项：每次测量前后或测量进行中必须对仪器校准。
１０-６ 射线强度测量装置 • 工作原理：射线通过介质时，使气体发生电离。 • 适用范围：用于检测β射线和γ射线强度。 • 注意事项：不能用于区别不同的射线。
10-7 闪烁检测器测量装置 • 工作原理：射线照在闪光体上，发射出荧光光子，并利用光导和反光材料等将大部分光子吸收在光电倍增管的光阳极上，光子在灵敏阴极上打出光子，以倍增放大后在阴极上产生电压脉冲，脉冲以电子线路放大和处理后记录下来。 • 适用范围：1.测量α、β、γ辐射强度；2.鉴别放射性核素;3.测量照射量和吸收量。
10-11 电磁感应式电导仪 • 工作原理：水中含有盐类物质时，水的电导能力增加，电导率增大，利用电磁感应原理，在变压器的初级中通以交流电，变压器副边的电流输出的大小与被测溶液的电导率成正比，故测得电导率，即可知道其浓度。 • 适用范围：测定水的含盐量。
10-13 隔膜式电极法示意图 • 工作原理：水中的溶解氧透过薄膜进入电极，发生化学反应，使电极产生扩散电流， is=nFACs （Pm/L) 电极选定后， n、A、Pm、L都为定值，扩散电流只与溶液的浓度Cs 有关，测出is 的大小，便可知溶解氧的大小。 • 适用范围：测定水中溶解氧的浓度。 • 注意事项：测试过程中，必须保证被测水的压力、流速的恒定。
11-6 动圈显示仪表测量机构 • 工作原理:利用充满永久磁铁形成的磁场对通过信号电流的可动线圈所作用力矩,和弹性支承机构的反作用力矩相互作用而工作。 • 适用范围：对温度及其它参数显示、调节和控制。 • 注意事项：与热电偶配套的动圈仪表，必须使用冷端温度补偿。使用冷端温度补偿电桥时，不同分度号的热电偶必须配用不同型号的补偿电桥，且当接入测量系统时应注意正负极，不能接反。
12-1 智能仪表结构框图 • 结构特征 :智能仪表的硬件由数据采集单元和微型计算机两部分组成，其核心是微处理器。 • 特点：智能仪表的特点是：微处理器化；采用总线结构和标准化接口；面板广泛使用键盘，LED、LCD显示器。
13-3 空气流量喷嘴装置 • 工作原理： 通过设在隔板前后的两个壁面上均匀设置的静压环，测量喷嘴组前后的静压差，即可求得通过单个喷嘴的风量，流过喷嘴组的空气流量qv是各个喷嘴测得流量之和,测定结果下的流量，按公式 换算为标准状态下的流量。 • 适用范围 测定空调系统的风量。
