تاریخچه آسانسور:

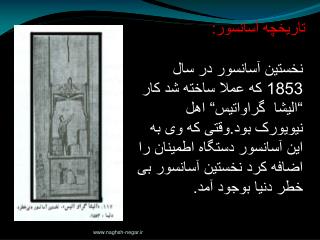

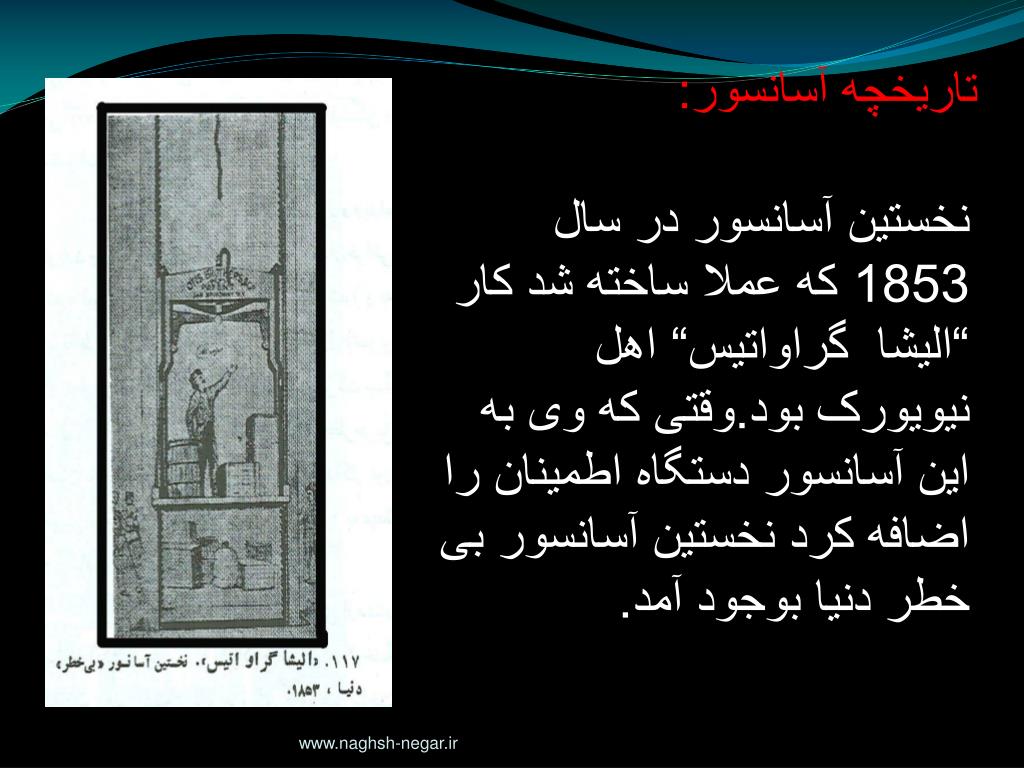

1. تاریخچه آسانسور: نخستین آسانسور در سال 1853 که عملا ساخته شد کار “الیشا گراواتیس“ اهل نیويورک بود.وقتی که وی به این آسانسور دستگاه اطمینان را اضافه کرد نخستین آسانسور بی خطر دنیا بوجود آمد. www.naghsh-negar.ir

2. تاریخچه آسانسور در ایران • آسانسور به صورت امروزی در حدود 50 سال پیش وارد کشور شده است و اولین نمایندگی فروش آسانسور در کشور مربوط به یک شرکت سوئیسی می باشد که توسط یک شرکت ایرانی وارد شد و بعد از آن نیز شرکت های خارجی دیگر در این زمینه فعالیت داشتند اولین کارخانه در ایران توسط وزارت مسکن و شهر سازی در سال 1350 در شهر صنعتی البرز قزوین تحت لیسانس یک شرکت سوئیسی بنا گردید www.naghsh-negar.ir

3. تعریف آسانسور : وسیله ای است متشکل از کابین و معمولا وزنه تعادل و اجزاء دیگر که با روشهای مختلفی مسافر(نفر) یا بار ویا هر دو را در مسیربین طبقات ساختمان جابجا میکند . www.naghsh-negar.ir

4. انواع آسانسور: 1-آسانسور کششی آسانسوري است که حرکت آن براثر اصطکاک بین سیم بکسل وشیار فلکه کشش .به هنگام چرخش آن توسط سیستم محرکه انجام میشود. www.naghsh-negar.ir

5. پلان آسان سورهاي کششی www.naghsh-negar.ir

6. 2-آسان سورهیدرولیکی در این نوع آسان سورعامل حرکت کابین سیلندر وپیستون هیدرو لیکی است و ممکن است وزنه تعادل نیز داشته باشد ومعمولا برای ارتفاع های کم و سرعتهای کم کاربرد دارد. www.naghsh-negar.ir

7. 2-آسان سورهیدرولیکی در این نوع آسان سورعامل حرکت کابین سیلندر وپیستون هیدرو لیکی است و ممکن است وزنه تعادل نیز داشته باشد ومعمولا برای ارتفاع های کم و سرعتهای کم کاربرد دارد. www.naghsh-negar.ir

8. پلان آسانسور هاي هيدرو ليكي www.naghsh-negar.ir

9. ویژگی آسان سورهای هیدرولیک : www.naghsh-negar.ir

10. 1 1 اجزاء آسانسور: :1تابلوی کنترل آسان سور 2:سیستم ترمزایمنی(پارا شوت) 3:چاه 4:چا هک 5:درهای طبقات 2 *آنی یا لحظه ا ی *آنی با ضربه ای *تدریجی 3 5 5 تلسكوپي(یک طرف باز شو) سانترال(وسط بازشو) آكار دئوني لولايي 4 www.naghsh-negar.ir

11. 6:ریل های راهنما ( T( 7:زنجیر جبران (سيم بكسل) 7 8:ضربه گیر 9:شیر اطمینان 6 9 8 8 www.naghsh-negar.ir

12. انواع ضربه گیر: 1:لاستيكي 2:فنري 3:هيدروليكي www.naghsh-negar.ir

13. سیستم های فراخوانی آسانسور:نحوه پاسخ به احضار مسافرین در آسانسور با توجه به نوع کاربری ساختمان میتواند متفاوت باشد انواع مرسوم سیستمهای فراخوانی به شرح زیر میباشد. 1:ساده(پوش باتن ) 2:جمع کن روبه پایین(کالکتیو دان) 3:جمع کن روبه بالا ( کالکتیو آپ) 4:جمع کن انتخابی(کالکتیو سیلکتیو) 5:فراخوانی گروهی www.naghsh-negar.ir

14. سطح مفید کابین: سطح مفیدی است که برای ایستادن مسافرویا گذاستن بار به کار گرفته می شودومقداران متناسب با ظرفیت بار یا مسافر محاسبه می شود www.naghsh-negar.ir

15. کابین:جزئی از آسانسوراست که مسافر بار یا هر دو را درخود جای میدهد و دارای قسمتهای زیر می باشد • کف برای ایستادن • دیوارهای برای حفاظت مسافرین یا بار سقف • درب کابین دو درب: کا بینی است که دو درب دارد درصورتی که این دو درب در دو ضلع روبرو باشند کابین دو درب روبرو و در صورتی که در دوضلع مجاور باشند کابین دو دربمجاورنامیده میشوند. www.naghsh-negar.ir

16. کنترل کننده مکانیکی سرعت(گاو رنر):وسیله است مکانیکی که از طریق سیم بکسل یا زنجیر سیستم ترمز ایمنی ( پار اشوت)کابین یا وزنه تعادل وصل است تا در موقع افزایش سرعت ازحد تعین شده قفل کرده و ضمن فرمان قطع برق موتور آسانسور سیستم ترمز ایمنی را فعال نمایید. • موتور خانه :فضای که موتور گیربکس یا سیستم رانش آسانسورو تابلوی کنترل و غیره را درخودجای ميدهد. • بهترین محل جا نمای موتور خانه در بالای چاه آسانسور است. • نگهدارنده ریلها . وزنه تعادل . یوگ کابین www.naghsh-negar.ir

17. طراحی و آماده سازی محل آسانسور: www.naghsh-negar.ir

18. www.naghsh-negar.ir

19. نحوه جانمايي آسانسور بر اساس تعداد کابین : www.naghsh-negar.ir

20. www.naghsh-negar.ir

21. سازه و دیواره هاو سقف چاه آسانسور:: www.naghsh-negar.ir

22. www.naghsh-negar.ir

23. درهای طبقات،درها ودریچه های اضطراری و بازدید: www.naghsh-negar.ir

24. برق اضطراری : www.naghsh-negar.ir

25. پله برقی www.naghsh-negar.ir

26. پله برقی در سال 1859 توسط ناتان آمیز آمریکایی اختراع گرديد. www.naghsh-negar.ir

27. پله برقی: وسیله است جهت جا بجای افراد در طبقات غیر هم سطح می با شد که نسبت به آسانسور حجم جا بجای مسافر بیشتری را دارد و دراماکن عمومی نظیر فرودگاه مترو پایانه و... کاربرد دارد • انواع پله برقی : • فلزی • تسمه ای • نکته : زاویه شیب پله برقی بین 27تا35 میباشد. پله: قسمتی از پله برقی گفته می شود که افراد روی ان می ایستند معمولا جنس آنها از آلومنیم با سطح شیار دار در جهت حرکت است. www.naghsh-negar.ir

28. طرح کلی پله برقی: www.naghsh-negar.ir

29. دستگیره: دسنگيره ای از جنس لاستیک با الیاف مخصوص می با شد که متحرک بوده سرعت ان با سرعت حرکت پله یکسان میباشد. زاویه شیب: حداکثر زاویه ای است که پله یا تسمه نسبت به سطح افق می سازد سرعت نامی:سرعت خطی در جهت حرکت پله یا تسمه در هنگامی که بار روی انها وجود ندارد شانه ثابت:قطعه ثابت در دو انتهای پله میباشد که دارای دندانه های متناسب با شیار های روی پله یا تسمه میباشد و از ورود اشیای خارجی به داخل شیار پله جلوگیری میکند www.naghsh-negar.ir

30. . • . www.naghsh-negar.ir

31. فضای باز در ورودی و خروجی پله برقی : www.naghsh-negar.ir

32. آرایش های مختلف پله برقی www.naghsh-negar.ir

33. زاویه شیب پله برقی : www.naghsh-negar.ir

34. ويژگیهای سازه و نحوه انتخاب پله برقی : www.naghsh-negar.ir

35. مشخصات فنی پله برقی : www.naghsh-negar.ir

36. منابع : • مبحث پانزدهم مقررات ملی ساختمان آسانسورها و پله های برقی • سی دی تبلیغاتی شرکت الماس نگین سبلان • اینترنت www.naghsh-negar.ir
