二阶电路的响应

DESCRIPTION

二阶电路的响应. 实验目的 实验原理 实验仪器 实验步骤 实验报告要求 实验现象 实验结果分析 实验相关知识. 实验目的. 观察二阶网络在过阻尼、临界阻尼和欠阻尼三种情况下响应波形。 研究二阶网络参数与响应的关系。 进一步掌握示波器的使用。. 实验原理. 凡是可用二阶微分方程描述的电路称为二阶电路。. 图 5.6.1 中所示为 RLC 串联电路，它可用下述线性二阶常微分方程描述： 初始值为： 求解微分方程，得到 ， 再依据 求得. RLC 串联电路的零输入响应与零状态响应都与 微分方程的系数有关，即与元件参数有关。

1 / 44

Download Presentation

二阶电路的响应

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

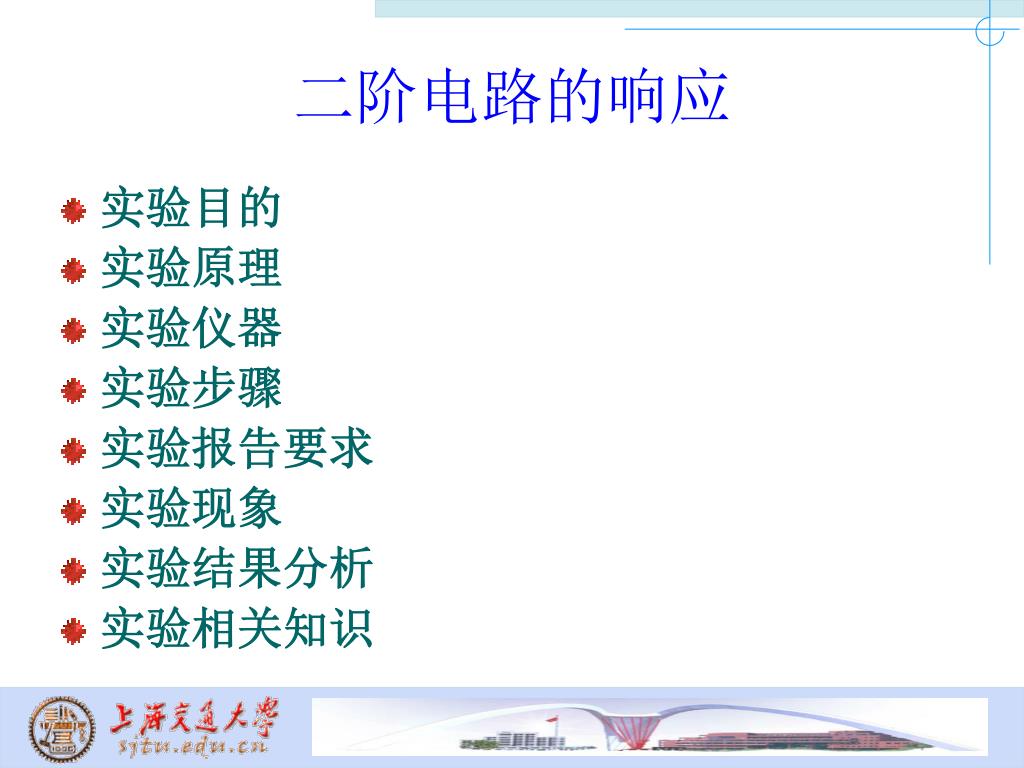

  1. 二阶电路的响应 • 实验目的 • 实验原理 • 实验仪器 • 实验步骤 • 实验报告要求 • 实验现象 • 实验结果分析 • 实验相关知识

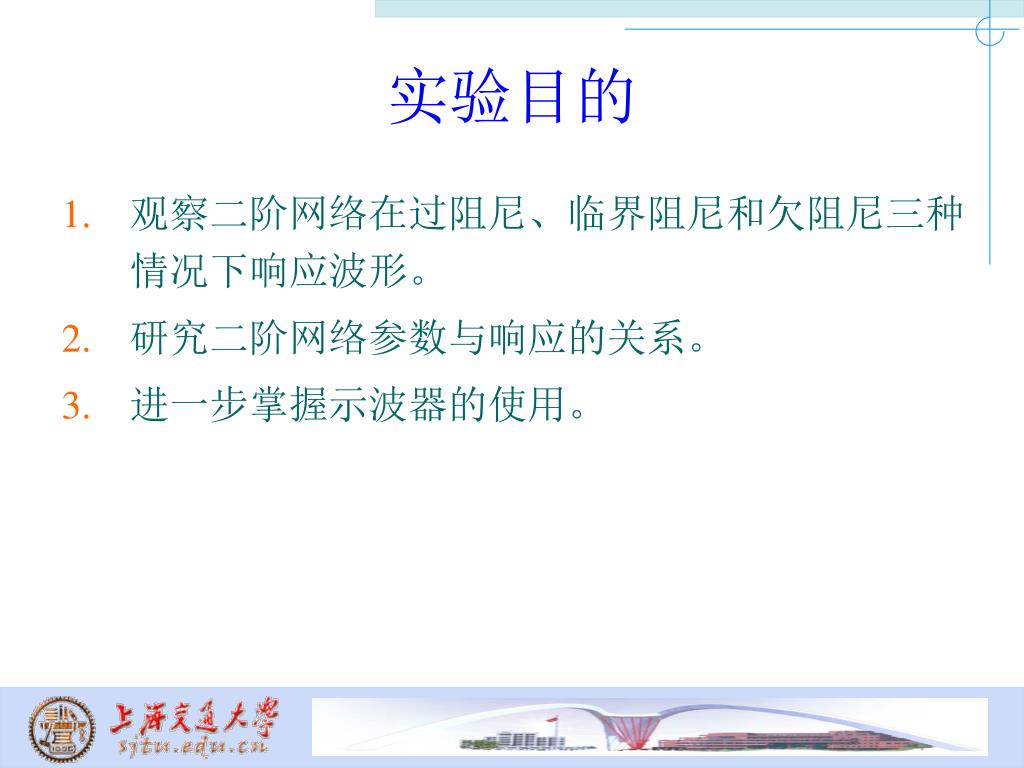

  2. 实验目的 • 观察二阶网络在过阻尼、临界阻尼和欠阻尼三种情况下响应波形。 • 研究二阶网络参数与响应的关系。 • 进一步掌握示波器的使用。

  3. 实验原理 • 凡是可用二阶微分方程描述的电路称为二阶电路。

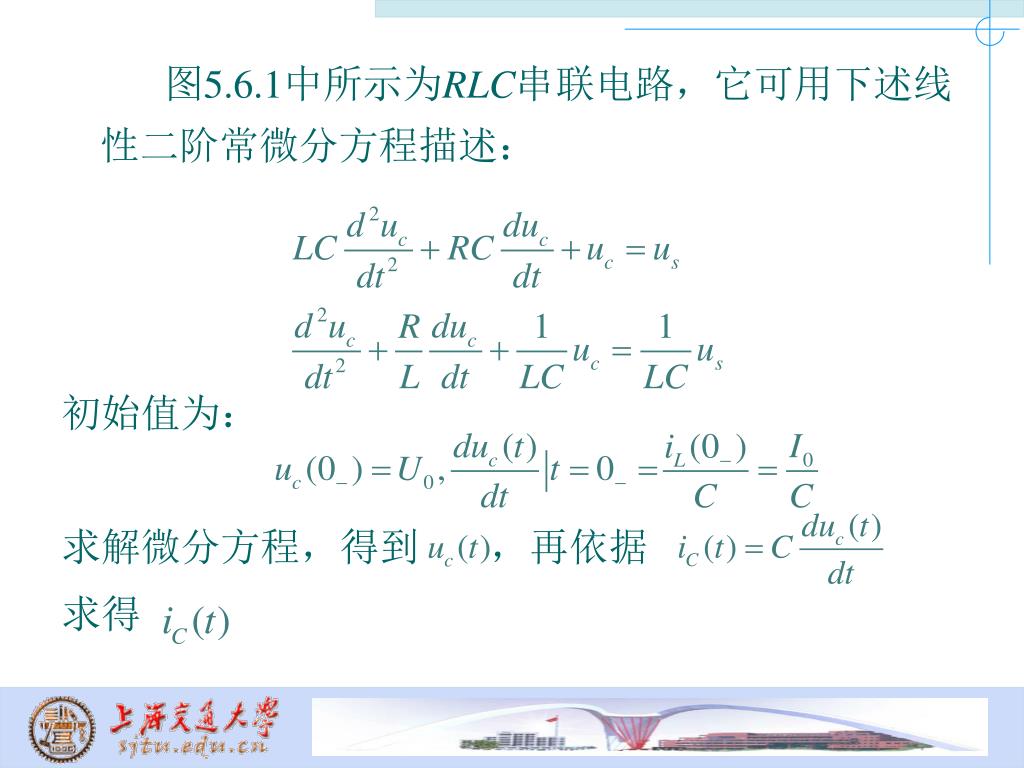

  4. 图5.6.1中所示为RLC串联电路，它可用下述线性二阶常微分方程描述：图5.6.1中所示为RLC串联电路，它可用下述线性二阶常微分方程描述： 初始值为： 求解微分方程，得到，再依据 求得

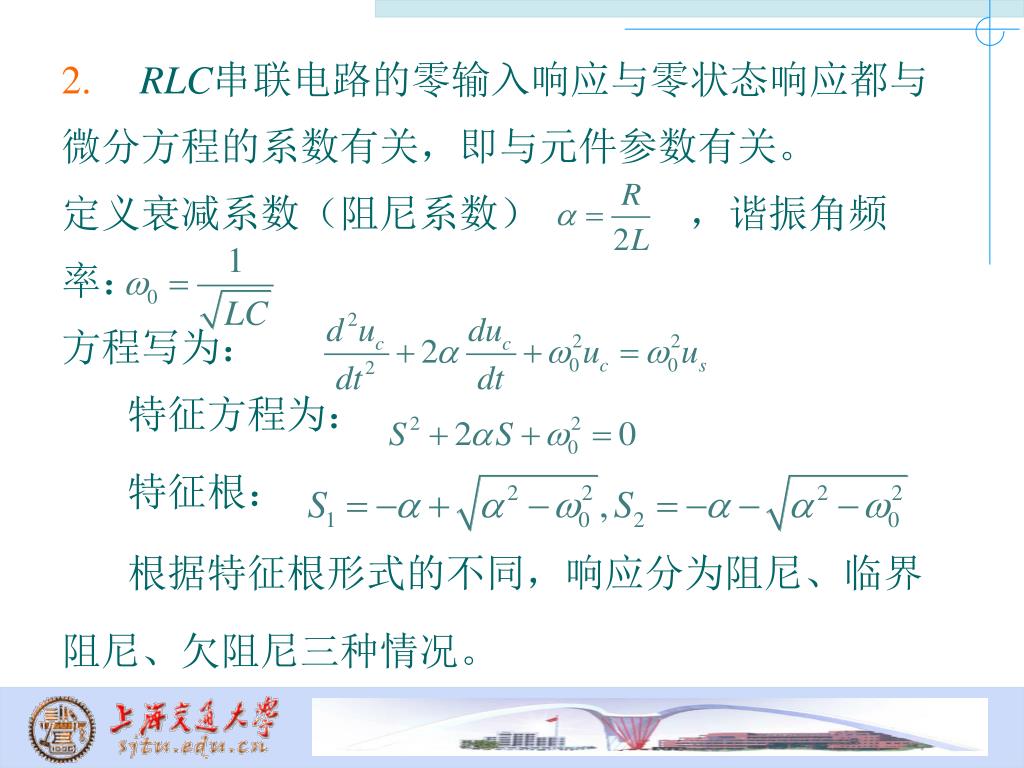

  5. RLC串联电路的零输入响应与零状态响应都与 微分方程的系数有关，即与元件参数有关。 定义衰减系数（阻尼系数） ，谐振角频 率： 方程写为： 特征方程为： 特征根： 根据特征根形式的不同，响应分为阻尼、临界 阻尼、欠阻尼三种情况。

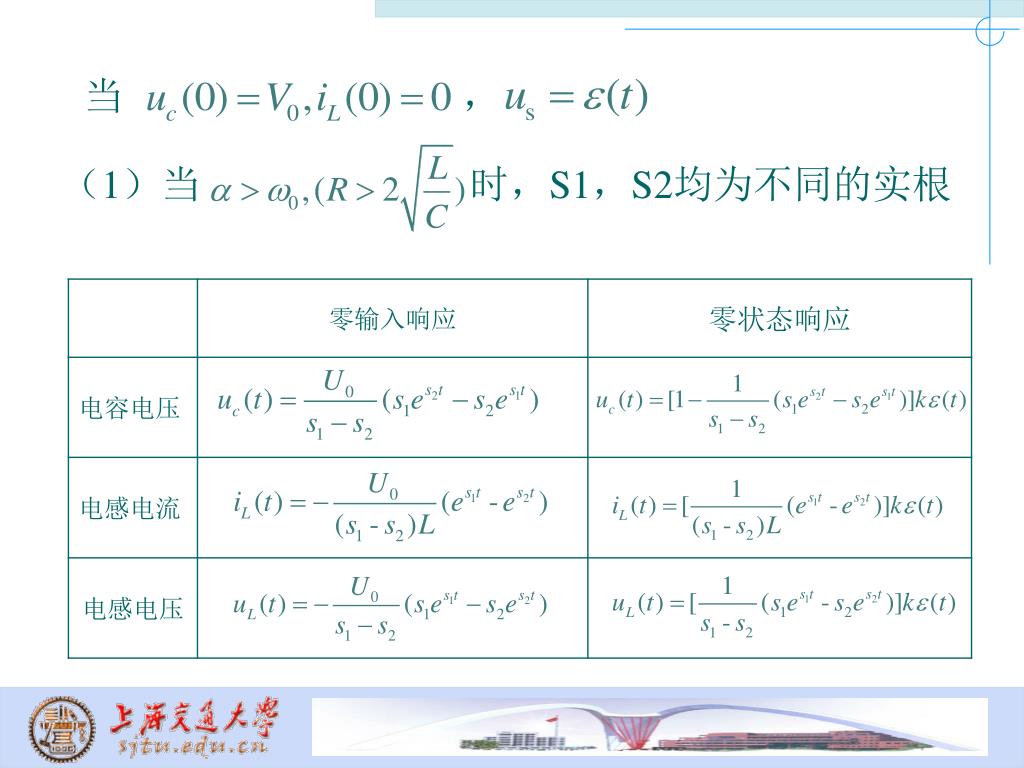

  6. 当 ， （1）当 时，S1，S2均为不同的实根

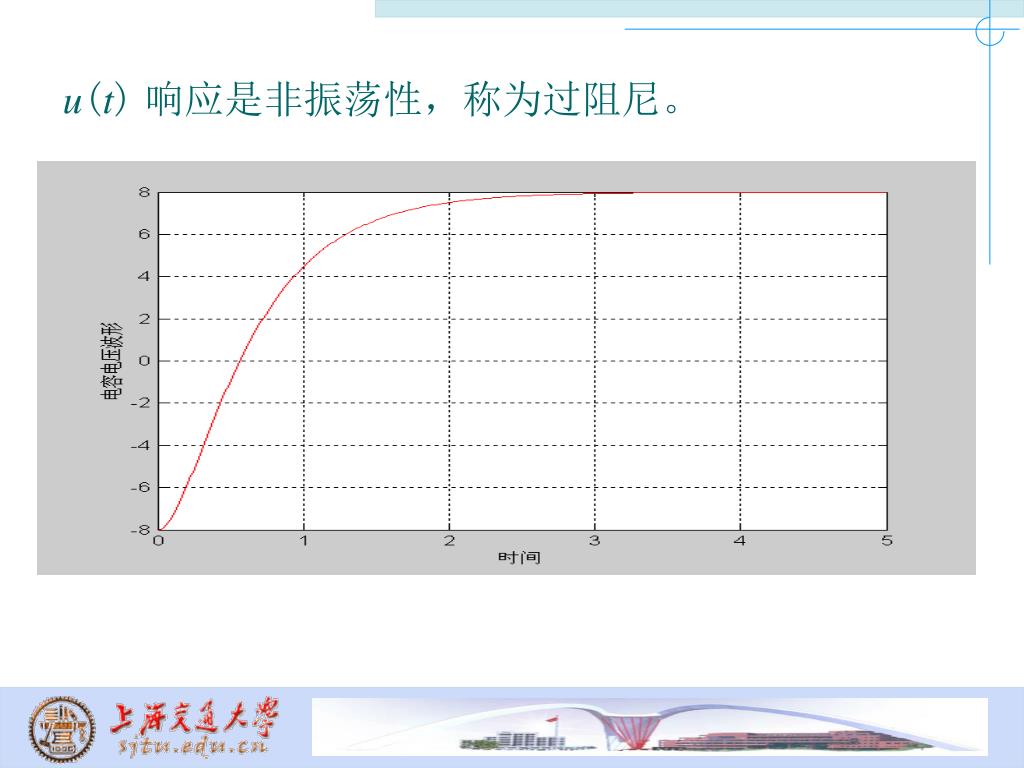

  7. u(t)响应是非振荡性，称为过阻尼。

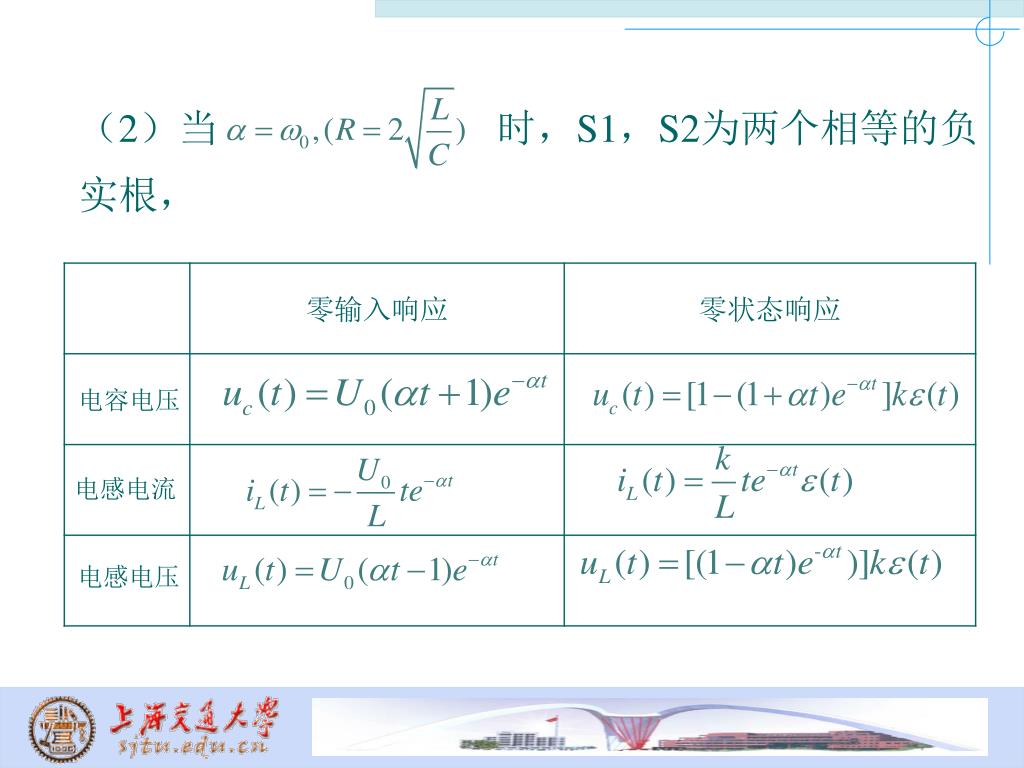

  8. （2）当 时，S1，S2为两个相等的负 实根， 电容电压 电感电流 电感电压

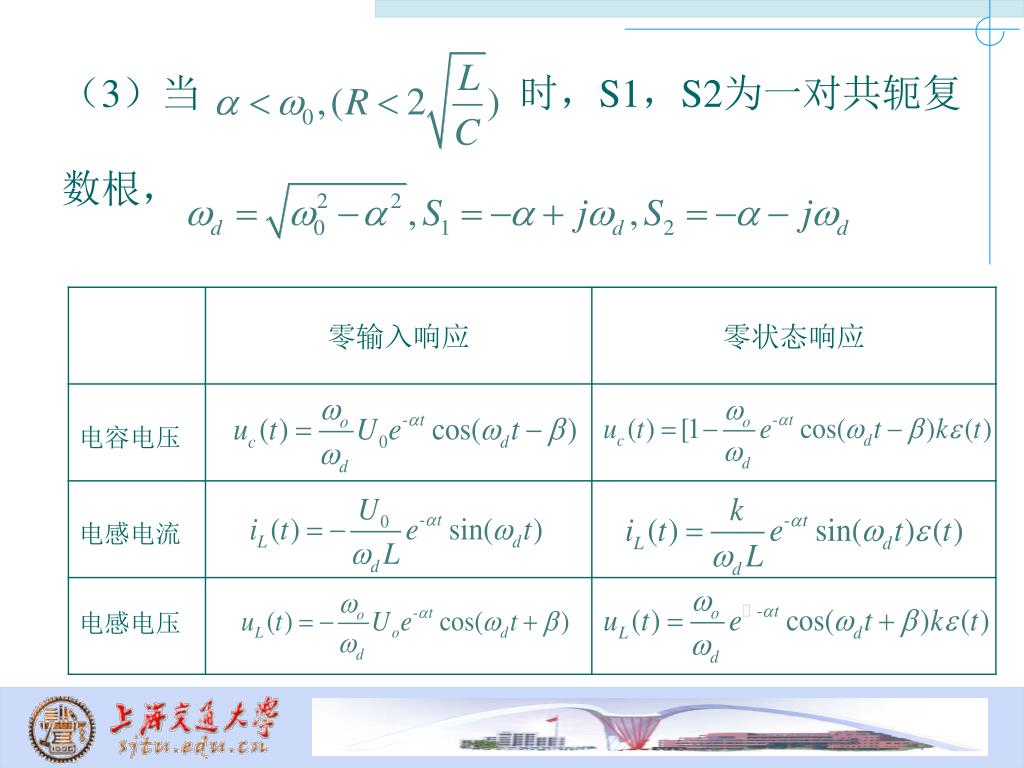

  9. （3）当 时，S1，S2为一对共轭复 数根， 电容电压 电感电流 电感电压

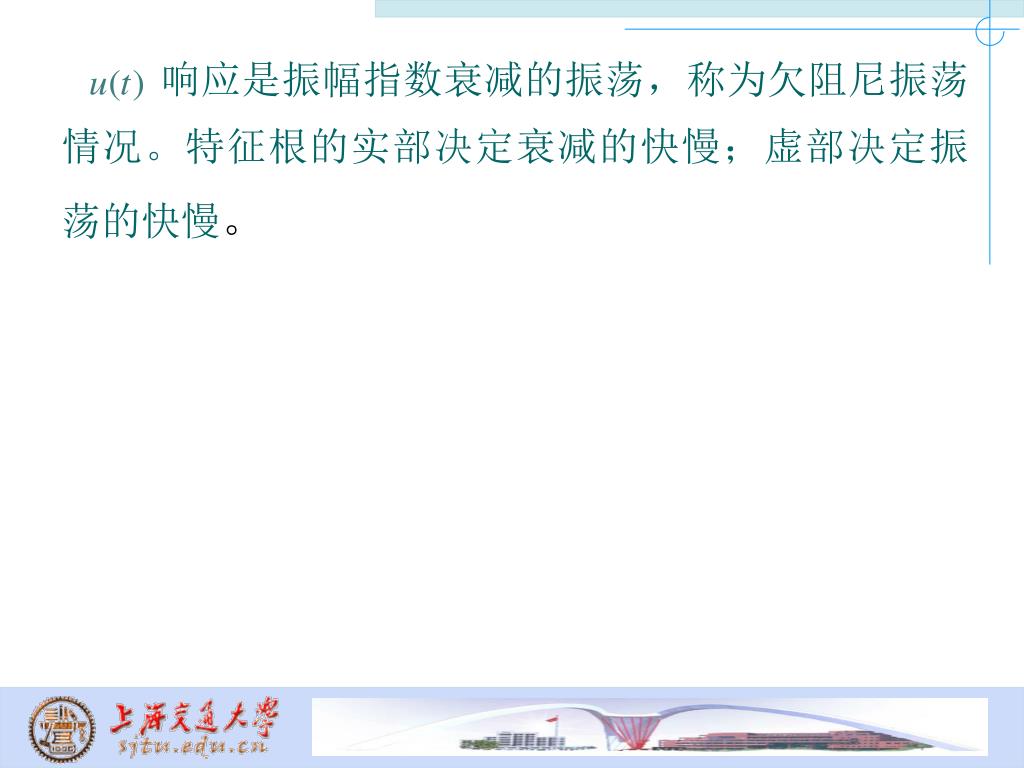

  10. 响应是振幅指数衰减的振荡，称为欠阻尼振荡 情况。特征根的实部决定衰减的快慢；虚部决定振 荡的快慢。

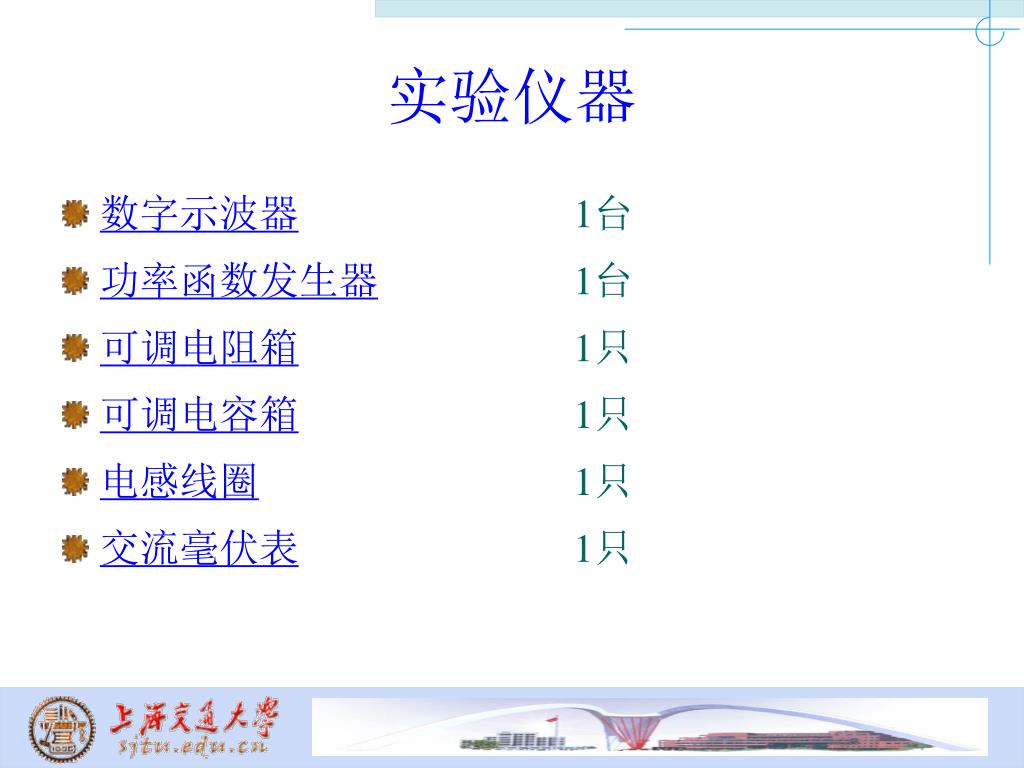

  11. 实验仪器 • 数字示波器1台 • 功率函数发生器1台 • 可调电阻箱1只 • 可调电容箱1只 • 电感线圈1只 • 交流毫伏表1只

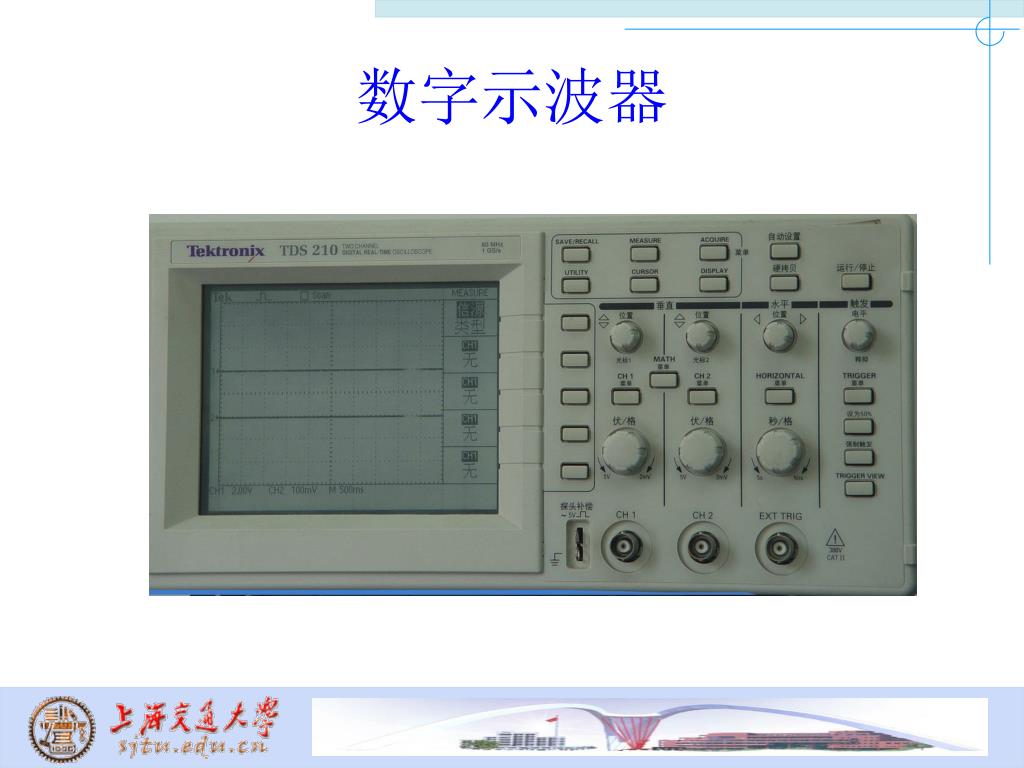

  12. 数字示波器

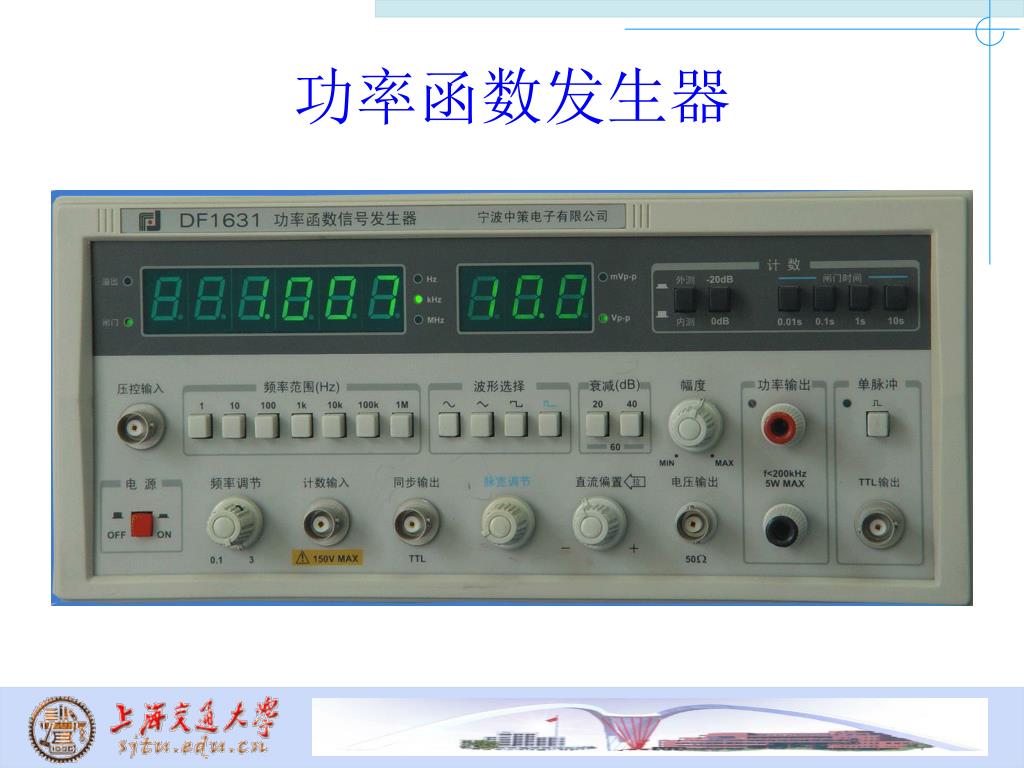

  13. 功率函数发生器

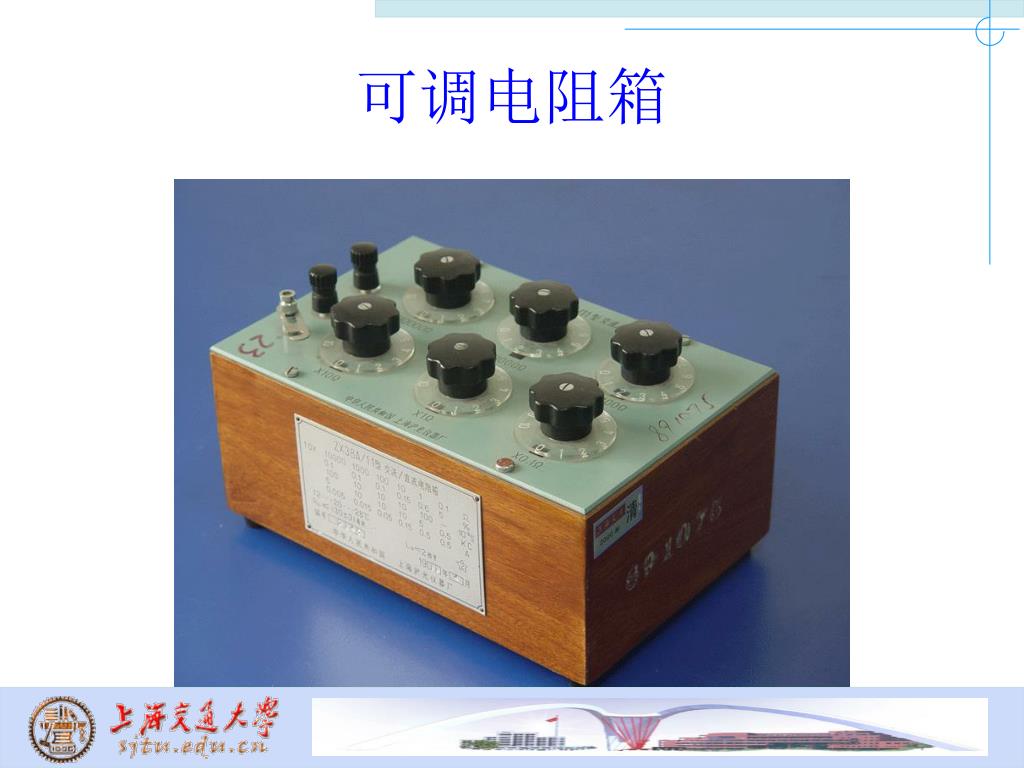

  14. 可调电阻箱

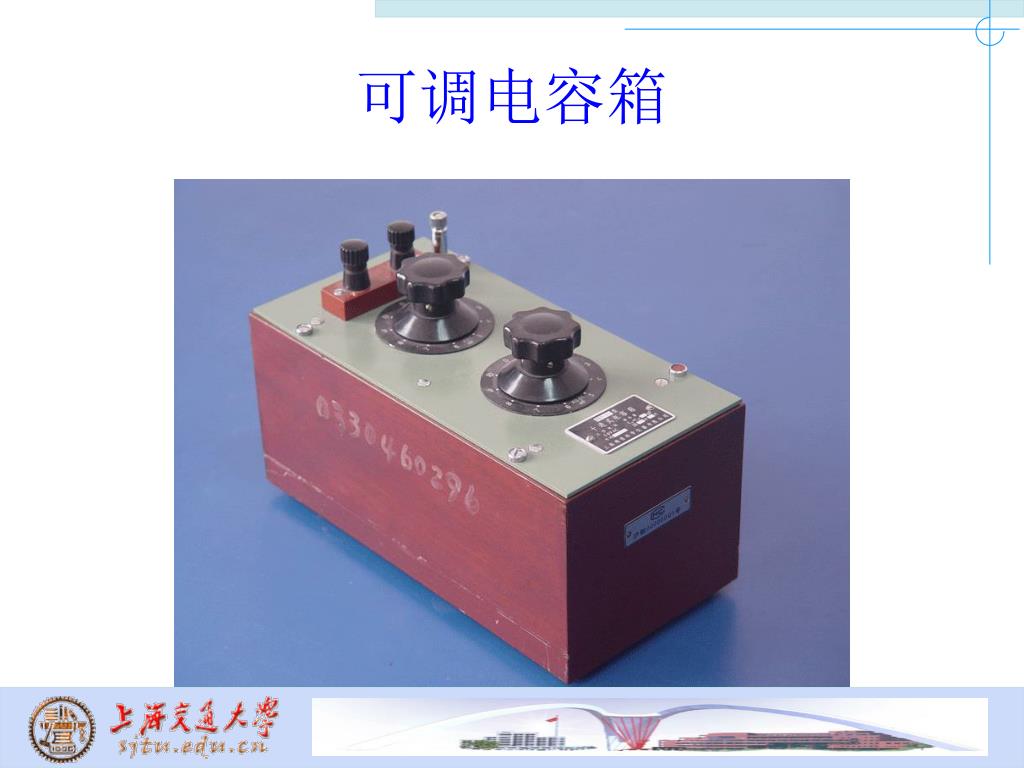

  15. 可调电容箱

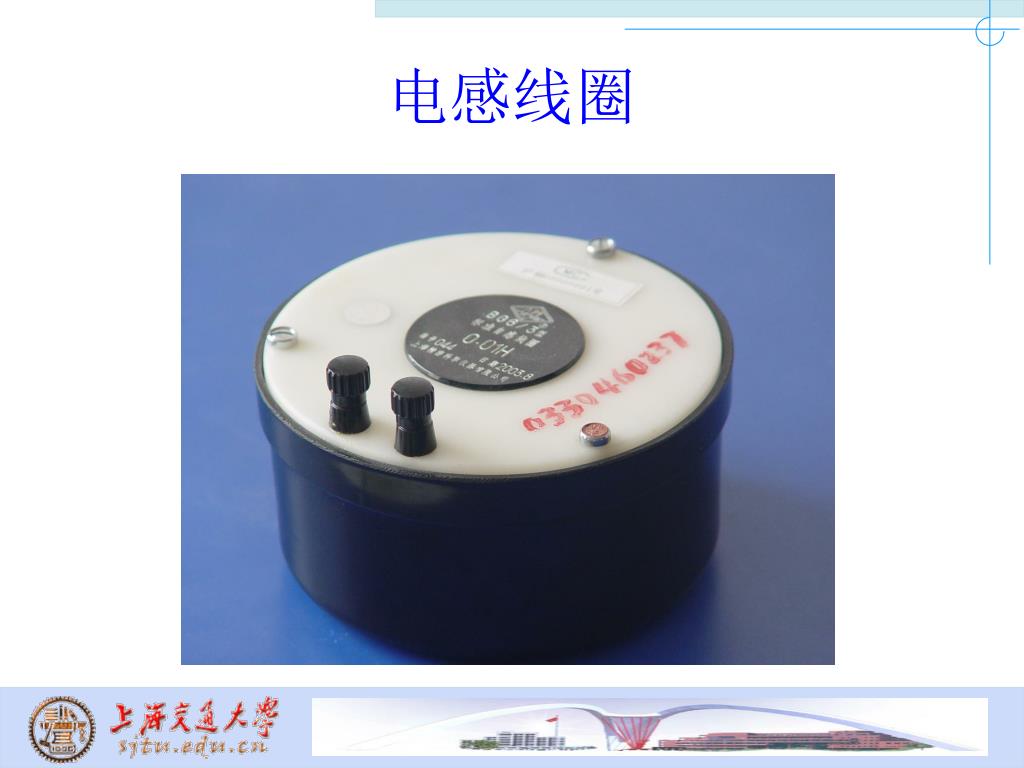

  16. 电感线圈

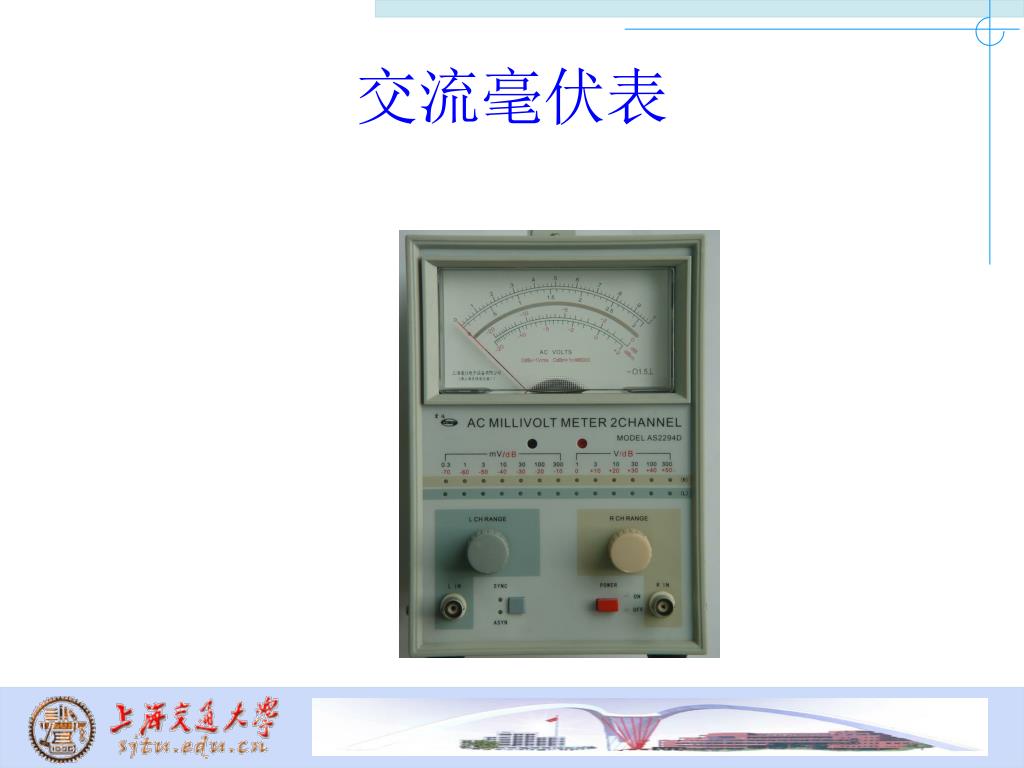

  17. 交流毫伏表

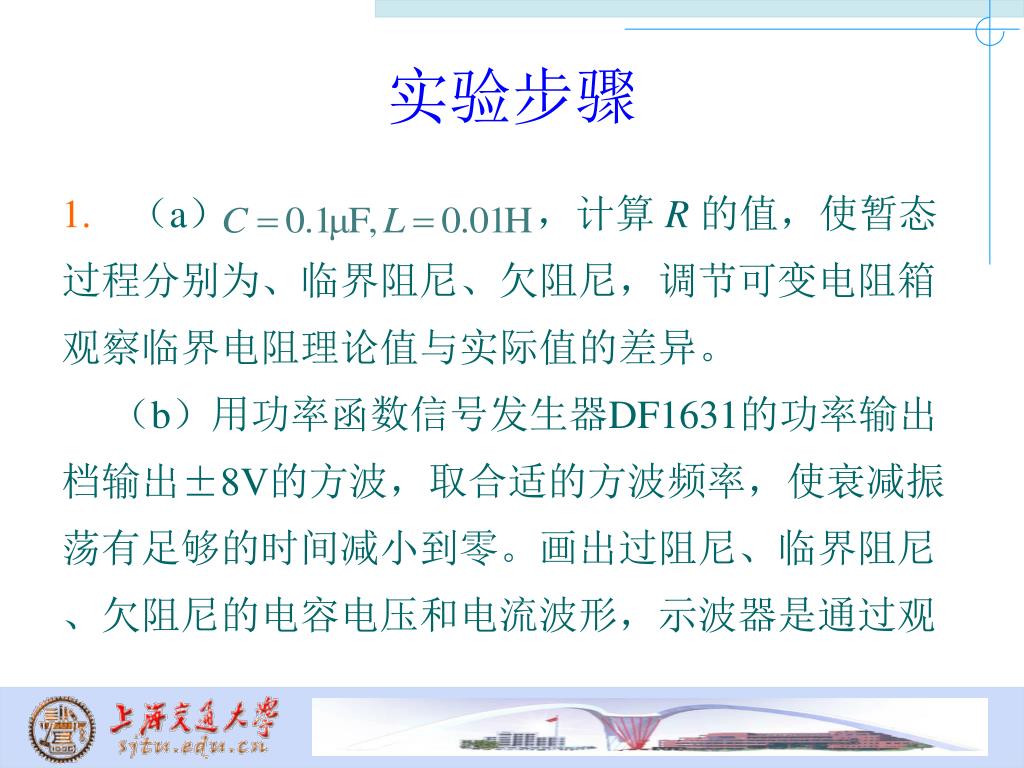

  18. 实验步骤 • （a） ，计算 R 的值，使暂态 过程分别为、临界阻尼、欠阻尼，调节可变电阻箱 观察临界电阻理论值与实际值的差异。 （b）用功率函数信号发生器DF1631的功率输出 档输出±8V的方波，取合适的方波频率，使衰减振 荡有足够的时间减小到零。画出过阻尼、临界阻尼 、欠阻尼的电容电压和电流波形，示波器是通过观

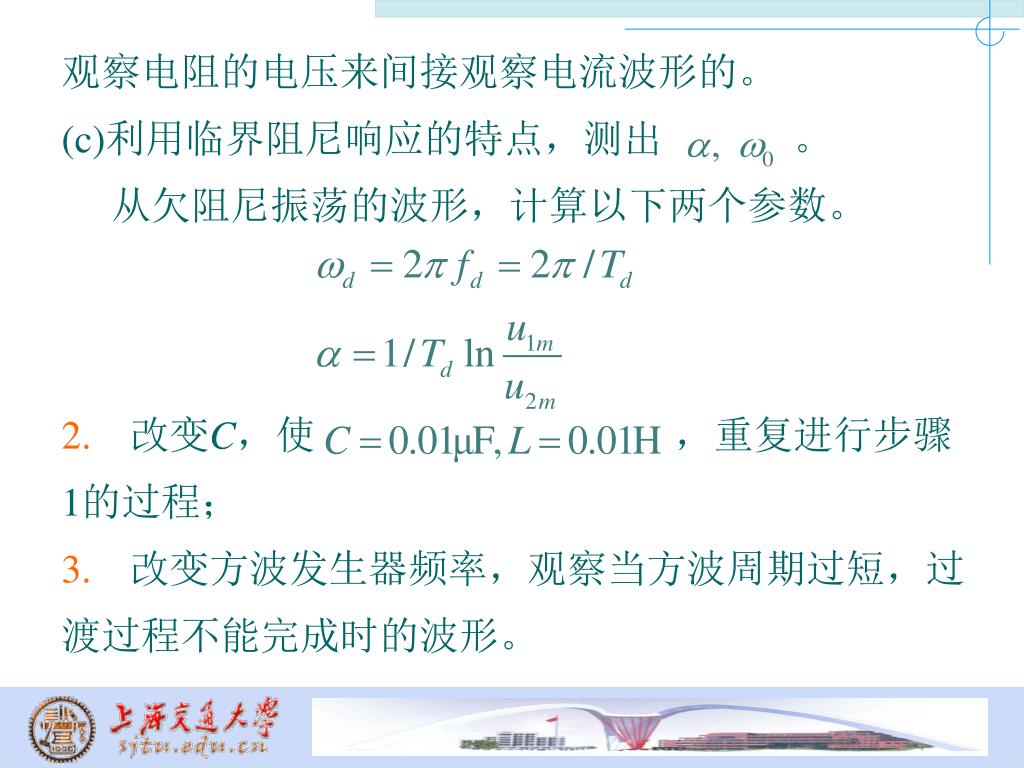

  19. 观察电阻的电压来间接观察电流波形的。 (c)利用临界阻尼响应的特点，测出 。 从欠阻尼振荡的波形，计算以下两个参数。 • 改变C，使 ，重复进行步骤 1的过程； • 改变方波发生器频率，观察当方波周期过短，过 渡过程不能完成时的波形。

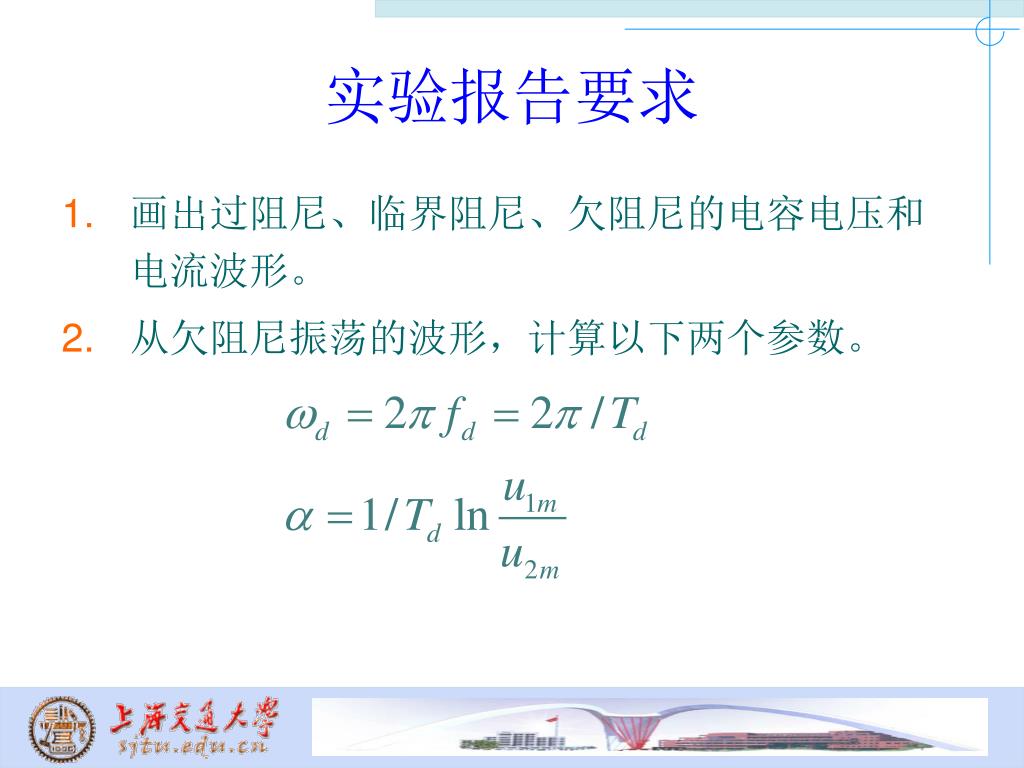

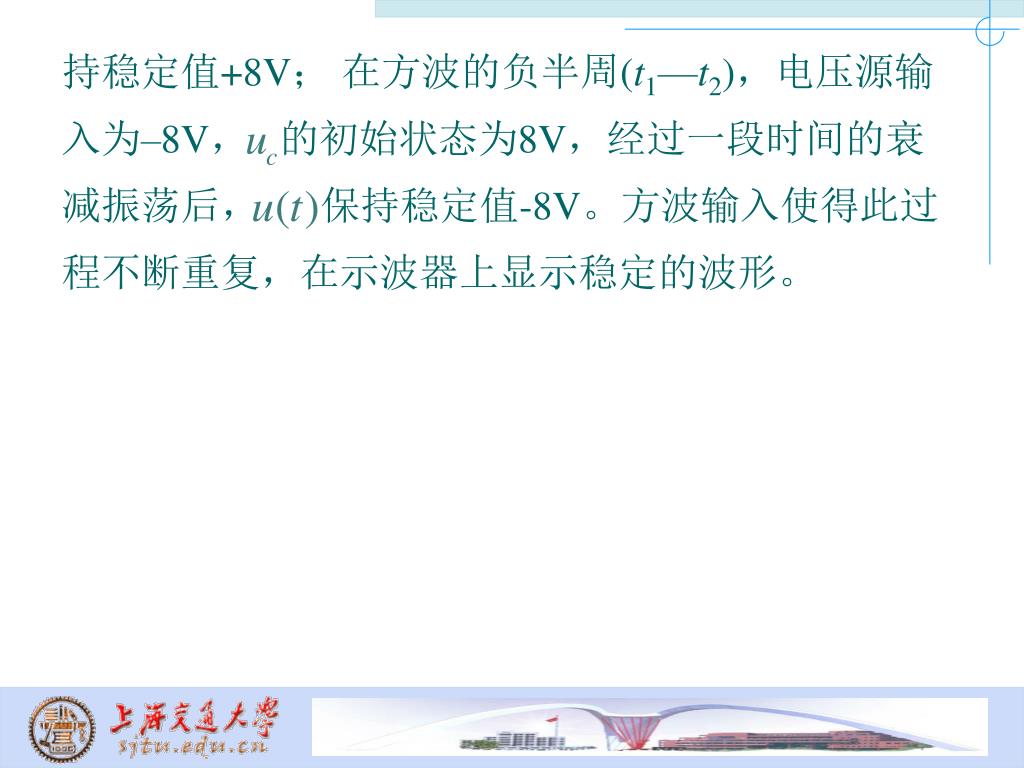

  20. 实验报告要求 • 画出过阻尼、临界阻尼、欠阻尼的电容电压和电流波形。 • 从欠阻尼振荡的波形，计算以下两个参数。

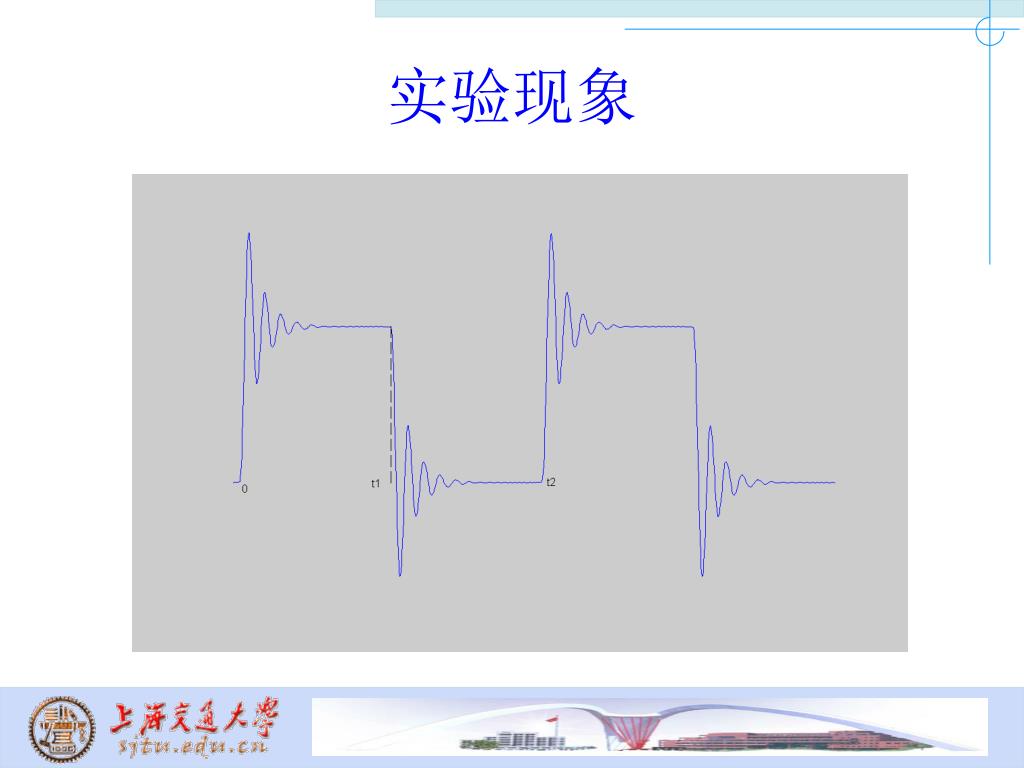

  21. 实验现象

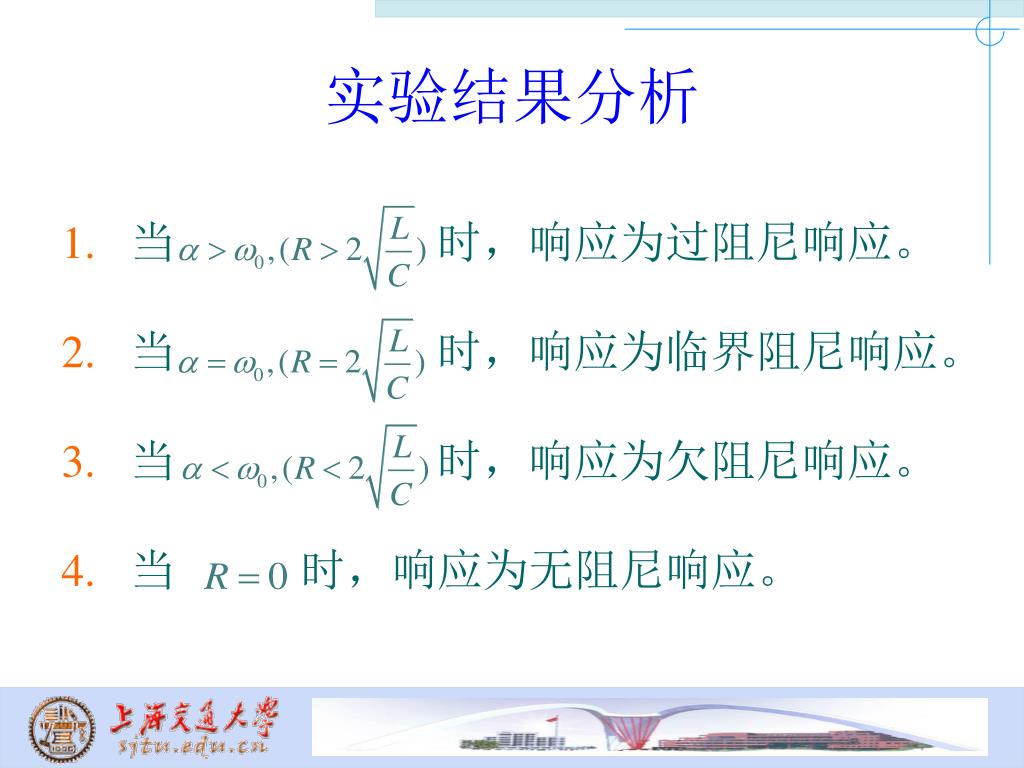

  22. 实验结果分析 • 当 时，响应为过阻尼响应。 • 当 时，响应为临界阻尼响应。 • 当 时，响应为欠阻尼响应。 • 当 时，响应为无阻尼响应。

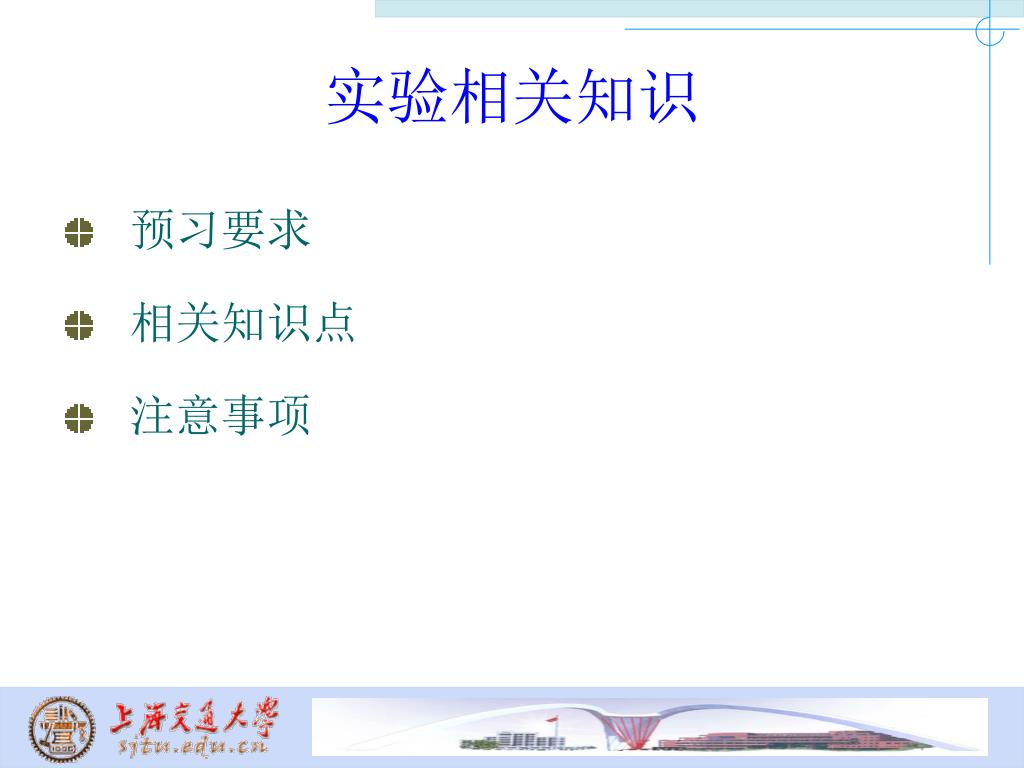

  23. 实验相关知识 • 预习要求 • 相关知识点 • 注意事项

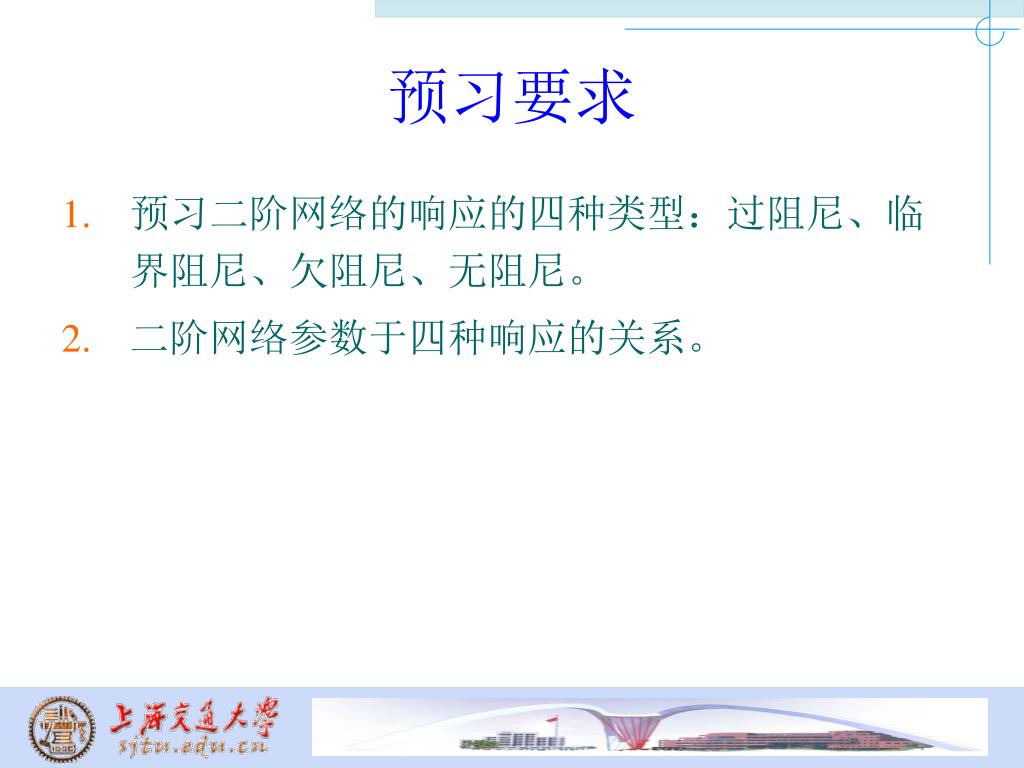

  24. 预习要求 • 预习二阶网络的响应的四种类型：过阻尼、临界阻尼、欠阻尼、无阻尼。 • 二阶网络参数于四种响应的关系。

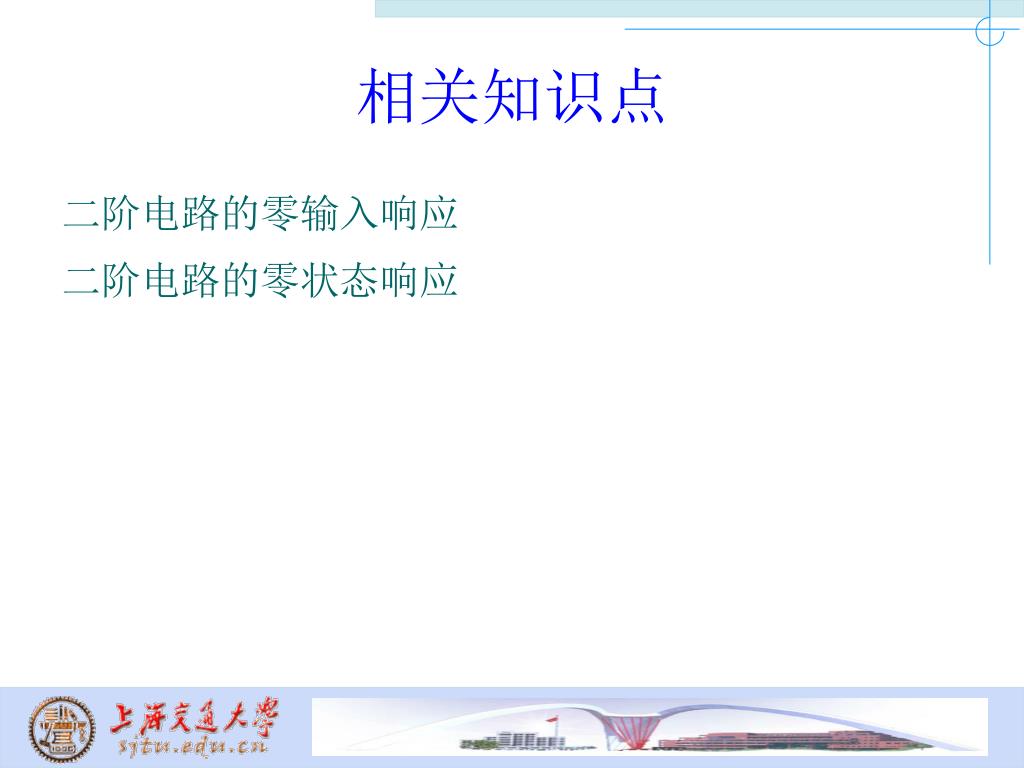

  25. 相关知识点 二阶电路的零输入响应 二阶电路的零状态响应

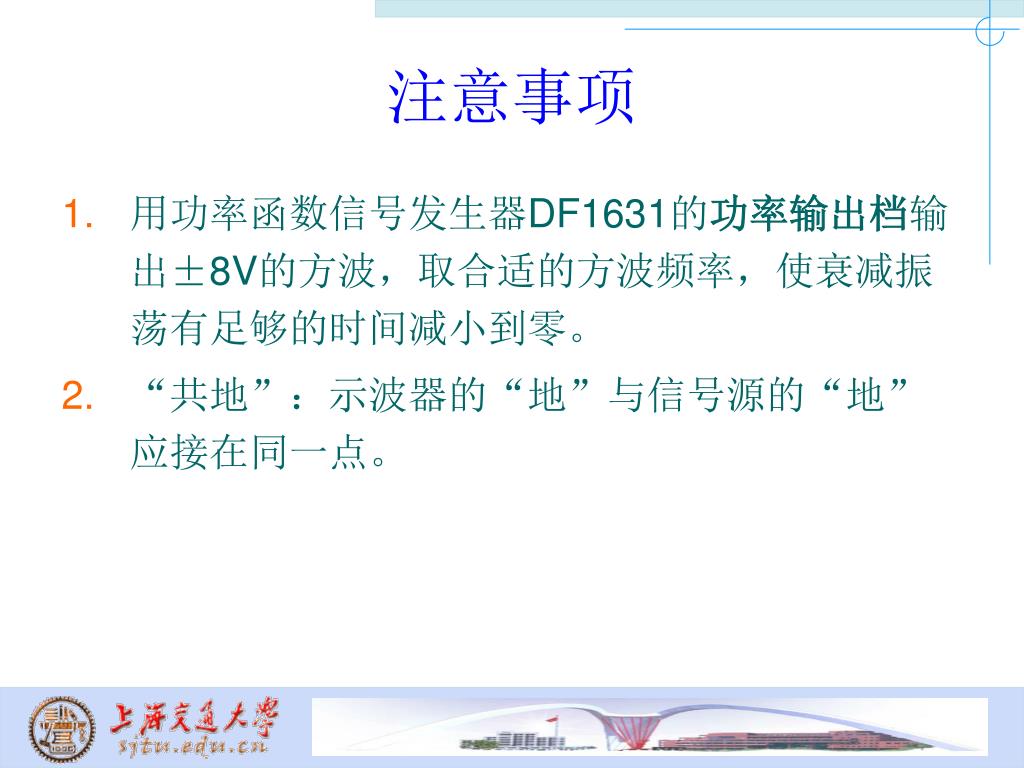

  26. 注意事项 • 用功率函数信号发生器DF1631的功率输出档输出±8V的方波，取合适的方波频率，使衰减振荡有足够的时间减小到零。 • “共地”：示波器的“地”与信号源的“地”应接在同一点。

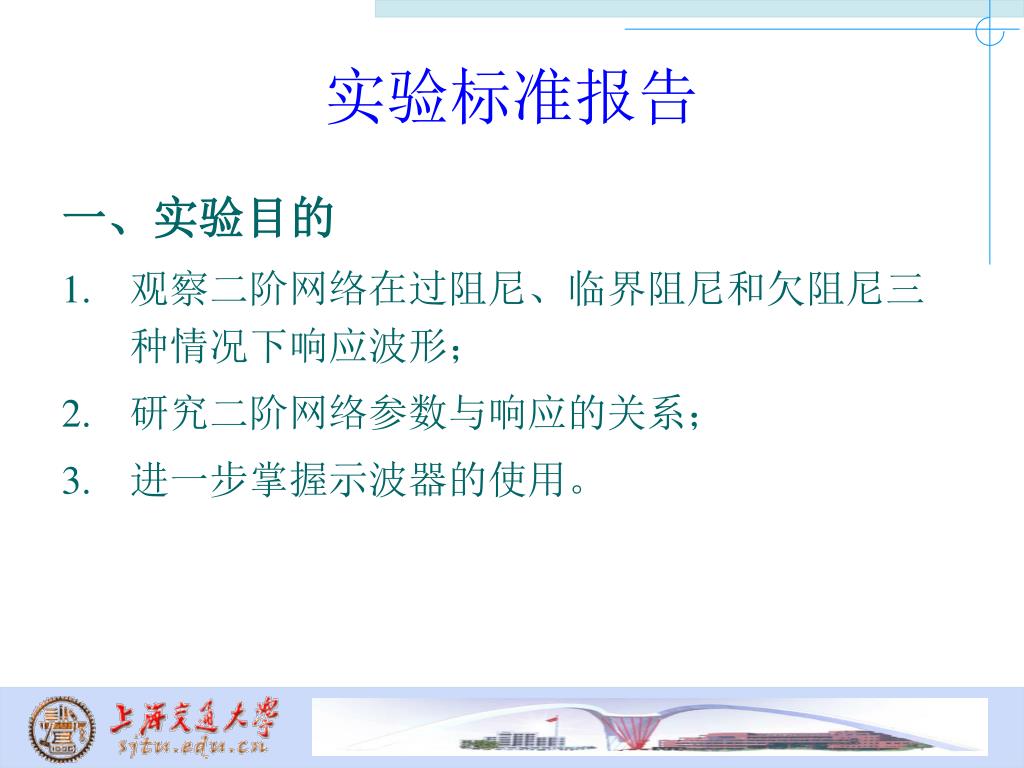

  27. 实验标准报告 一、实验目的 • 观察二阶网络在过阻尼、临界阻尼和欠阻尼三种情况下响应波形； • 研究二阶网络参数与响应的关系； • 进一步掌握示波器的使用。

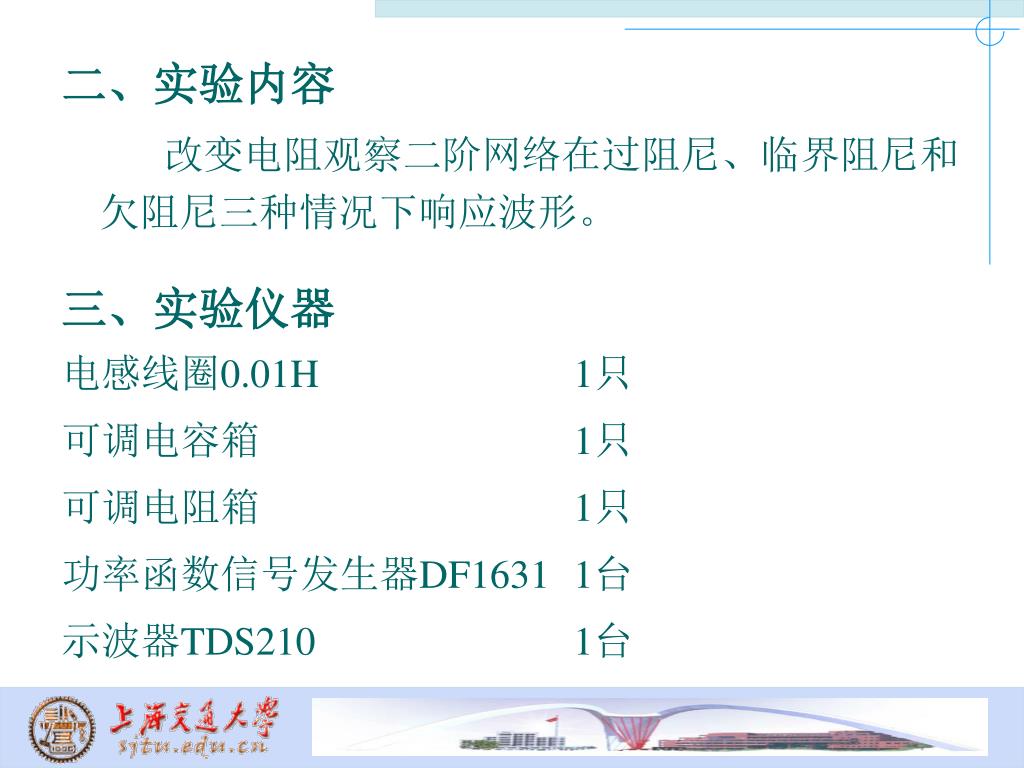

  28. 二、实验内容 改变电阻观察二阶网络在过阻尼、临界阻尼和欠阻尼三种情况下响应波形。 三、实验仪器 电感线圈0.01H 1只 可调电容箱 1只 可调电阻箱 1只 功率函数信号发生器DF1631 1台 示波器TDS210 1台

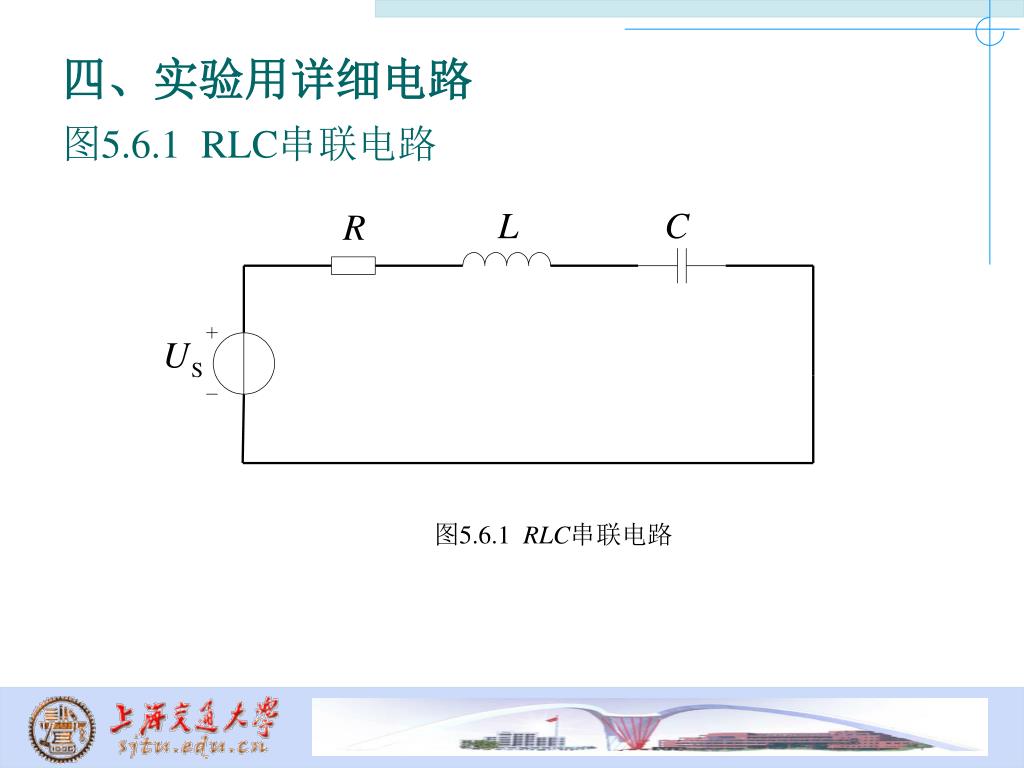

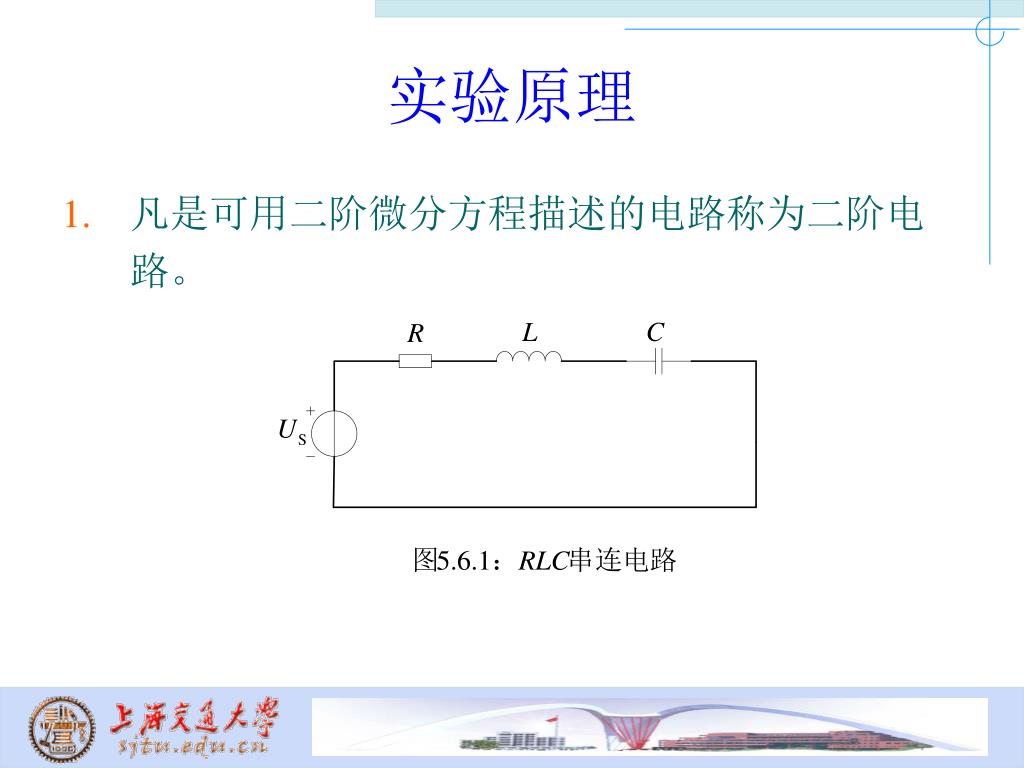

  29. 四、实验用详细电路 图5.6.1 RLC串联电路 图5.6.1 RLC串联电路

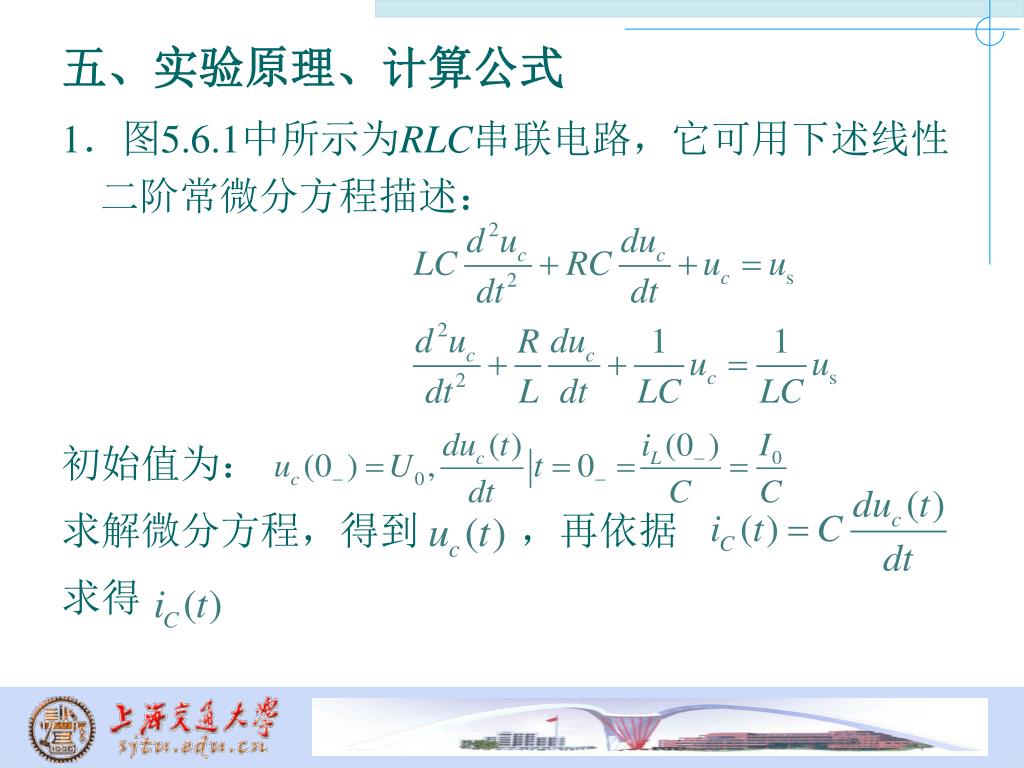

  30. 五、实验原理、计算公式 1．图5.6.1中所示为RLC串联电路，它可用下述线性二阶常微分方程描述： 初始值为： 求解微分方程，得到 ，再依据 求得

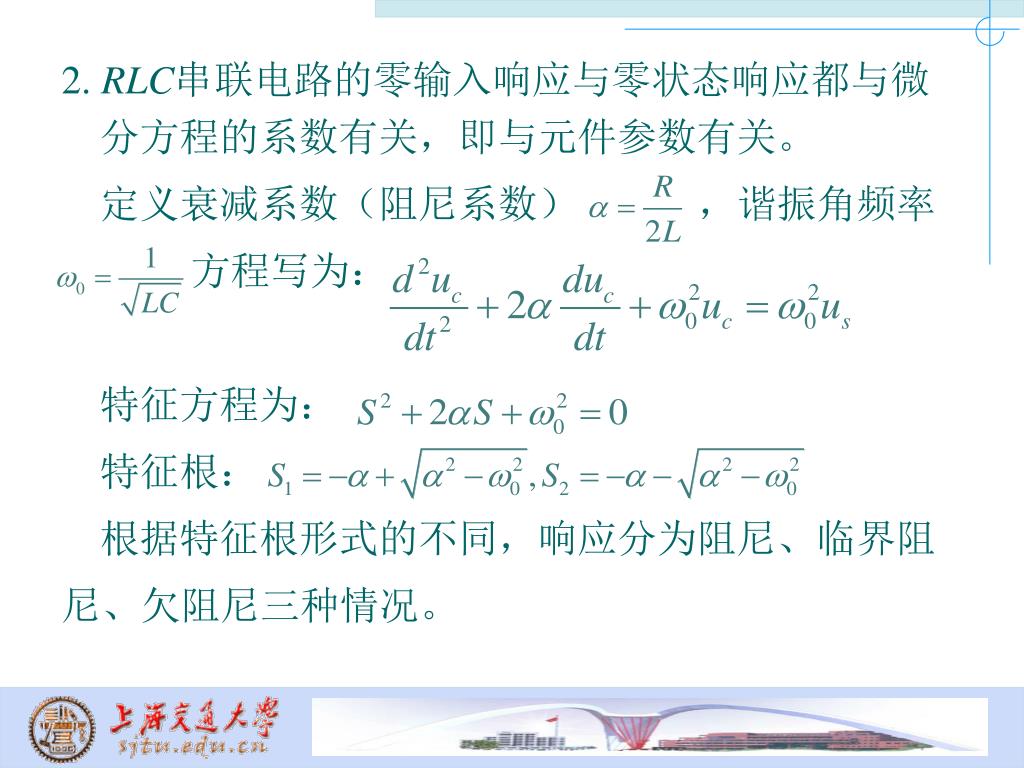

  31. 2. RLC串联电路的零输入响应与零状态响应都与微分方程的系数有关，即与元件参数有关。 定义衰减系数（阻尼系数） ，谐振角频率 方程写为： 特征方程为： 特征根： 根据特征根形式的不同，响应分为阻尼、临界阻 尼、欠阻尼三种情况。

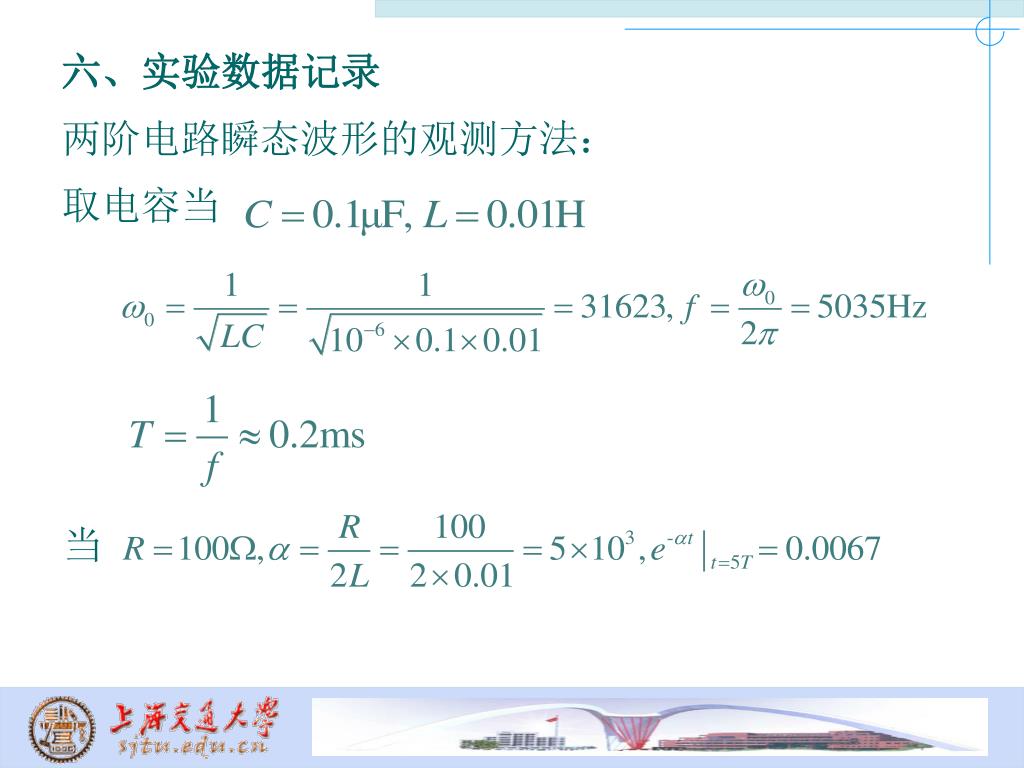

  32. 六、实验数据记录 两阶电路瞬态波形的观测方法： 取电容当 当

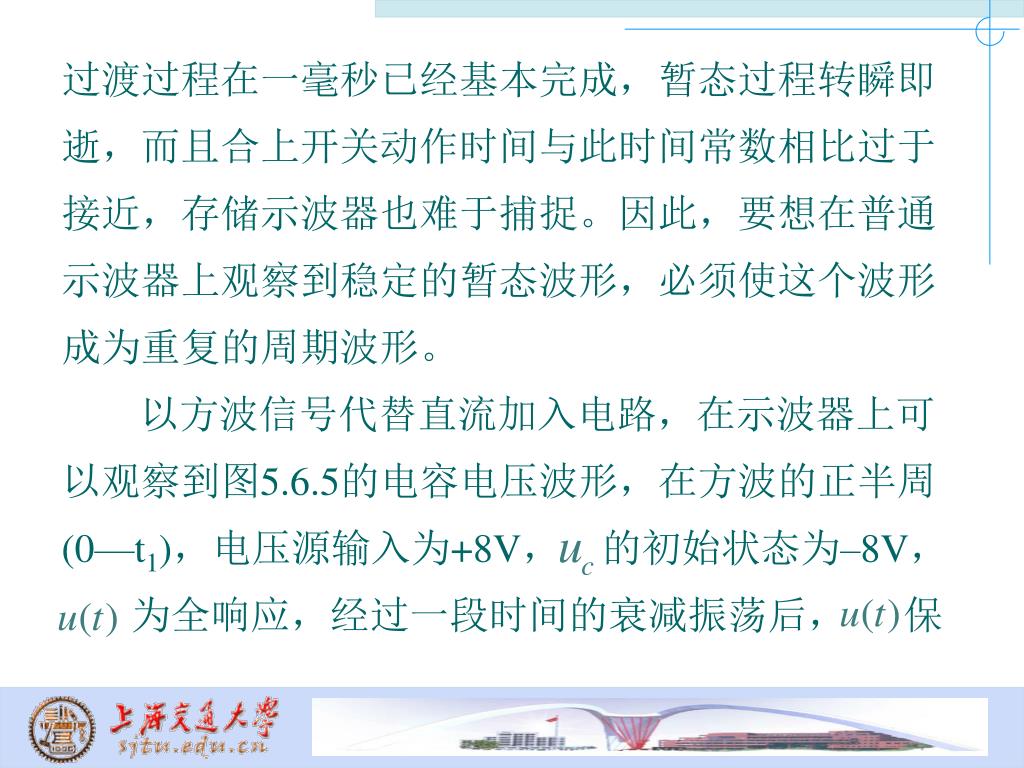

  33. 过渡过程在一毫秒已经基本完成，暂态过程转瞬即过渡过程在一毫秒已经基本完成，暂态过程转瞬即 逝，而且合上开关动作时间与此时间常数相比过于 接近，存储示波器也难于捕捉。因此，要想在普通 示波器上观察到稳定的暂态波形，必须使这个波形 成为重复的周期波形。 以方波信号代替直流加入电路，在示波器上可 以观察到图5.6.5的电容电压波形，在方波的正半周 (0—t1)，电压源输入为+8V， 的初始状态为–8V， 为全响应，经过一段时间的衰减振荡后， 保

  34. 持稳定值+8V； 在方波的负半周(t1—t2)，电压源输 入为–8V， 的初始状态为8V，经过一段时间的衰 减振荡后， 保持稳定值-8V。方波输入使得此过 程不断重复，在示波器上显示稳定的波形。
