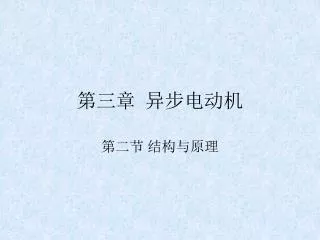

  1. 第三章 异步电动机 第二节 结构与原理

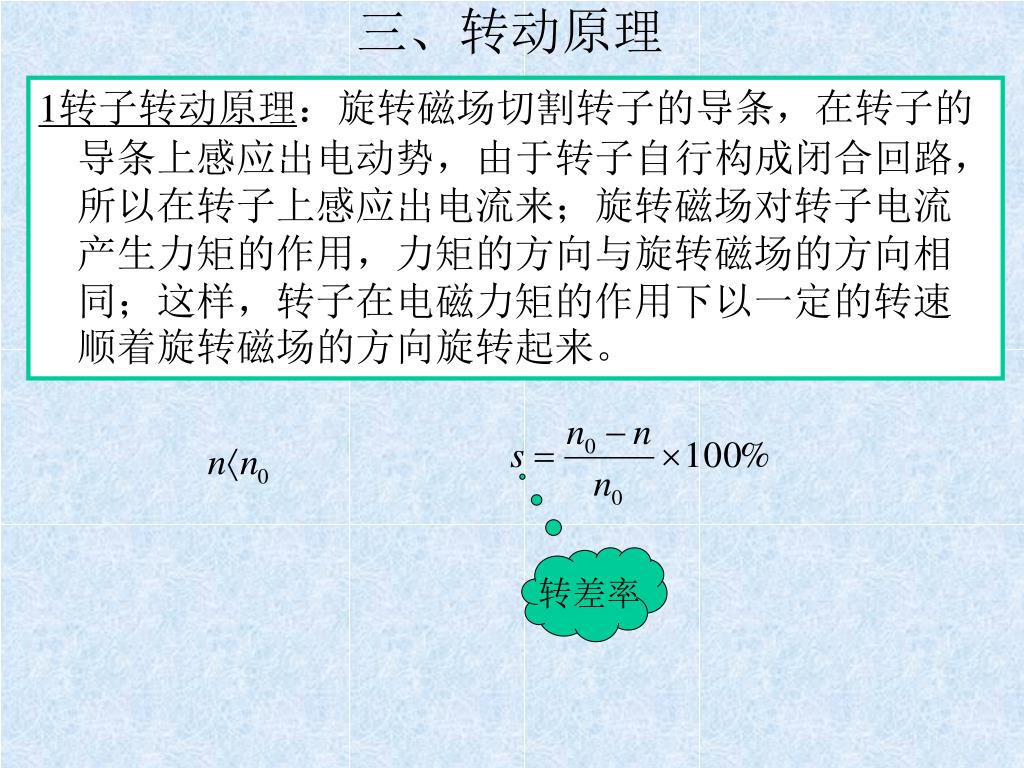

  2. 三、转动原理 1转子转动原理：旋转磁场切割转子的导条，在转子的导条上感应出电动势，由于转子自行构成闭合回路，所以在转子上感应出电流来；旋转磁场对转子电流产生力矩的作用，力矩的方向与旋转磁场的方向相同；这样，转子在电磁力矩的作用下以一定的转速顺着旋转磁场的方向旋转起来。 转差率

  3. N 2旋转磁场 三、转动原理 S 2 .1产生：三相定子绕组在空间上对称分布； 三相对称电流 定子电流的相序 2.2旋转磁场的方向： 2.3旋转磁场的转速：

  4. A N S P=1 B C A B C p=2 2.3旋转磁场的转速： P52

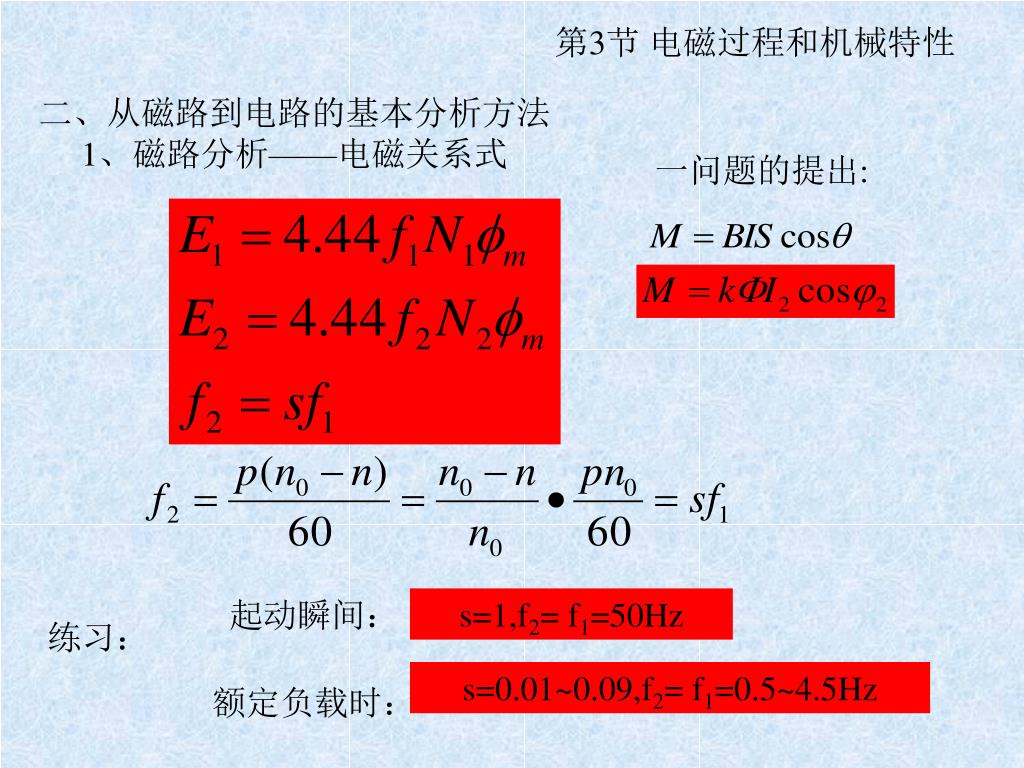

  5. 第3节 电磁过程和机械特性 二、从磁路到电路的基本分析方法 1、磁路分析——电磁关系式 一问题的提出: 起动瞬间： s=1,f2= f1=50Hz 练习： s=0.01~0.09,f2= f1=0.5~4.5Hz 额定负载时：

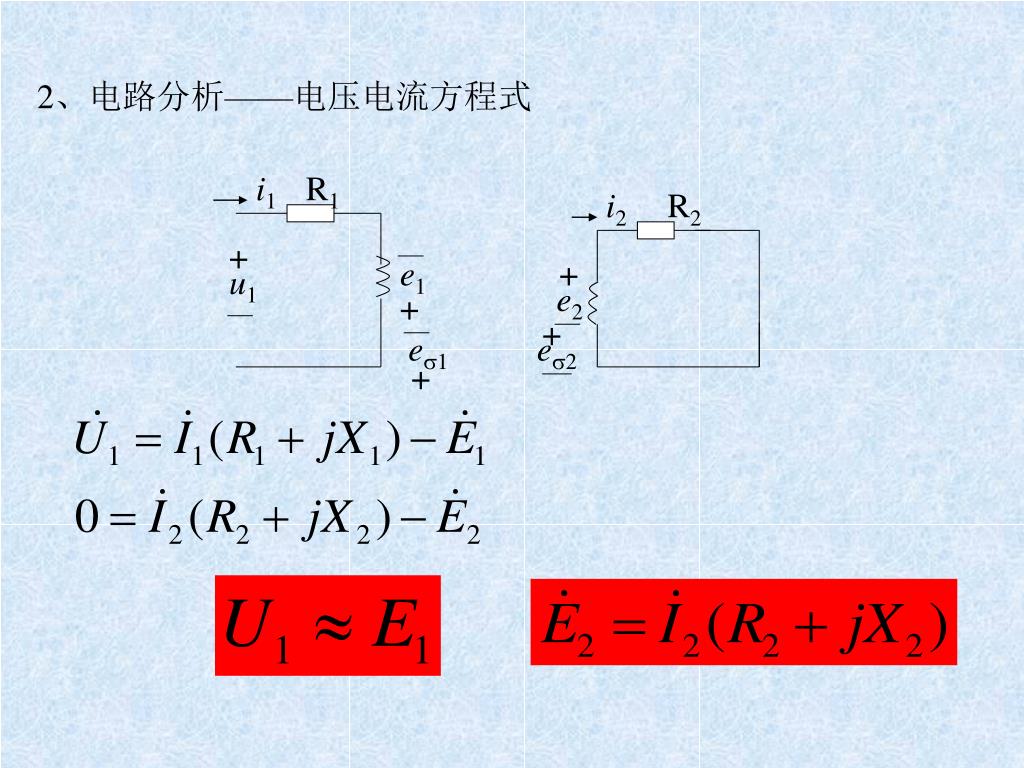

  6. i1 i2 2、电路分析——电压电流方程式 R1 R2 + e1 + u1 e2 + + e1 e2 +

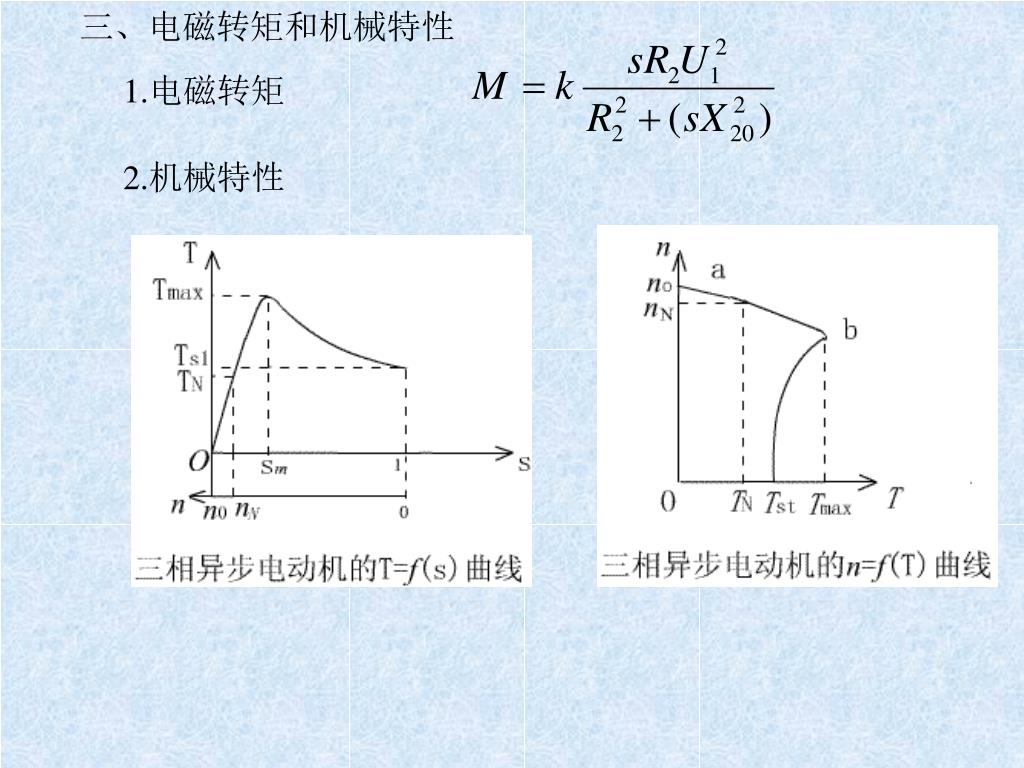

  7. 三、电磁转矩和机械特性 1.电磁转矩 2.机械特性

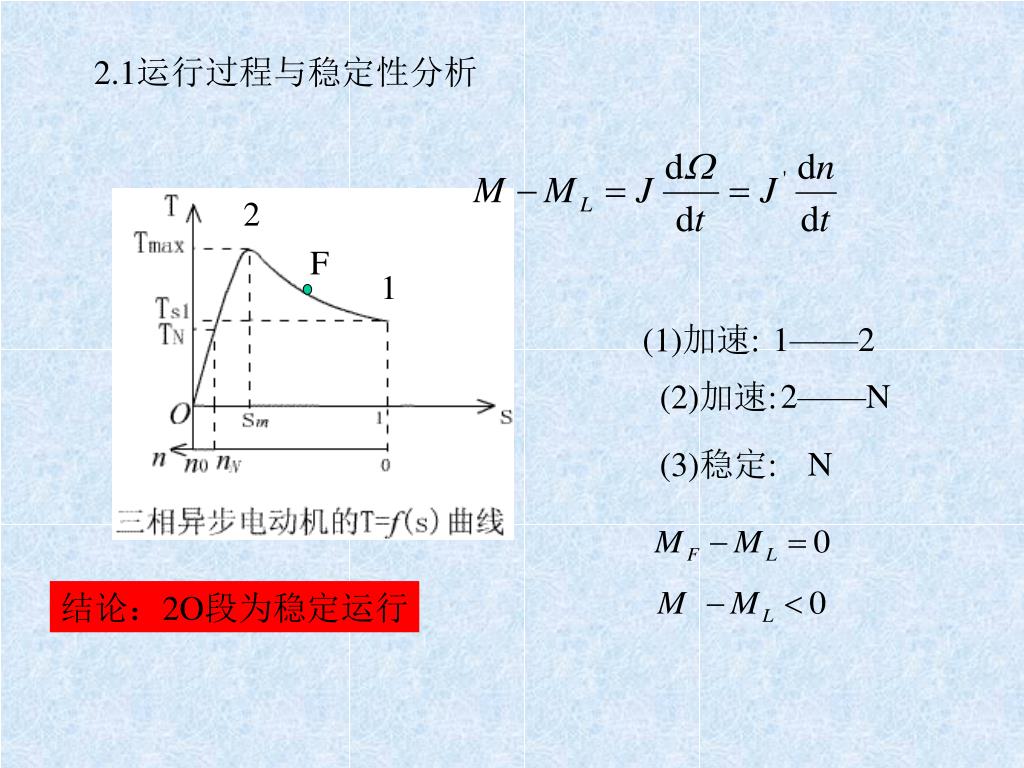

  8. 2.1运行过程与稳定性分析 2 F 1 (1)加速: 1——2 (2)加速: 2——N (3)稳定: N 结论：2O段为稳定运行

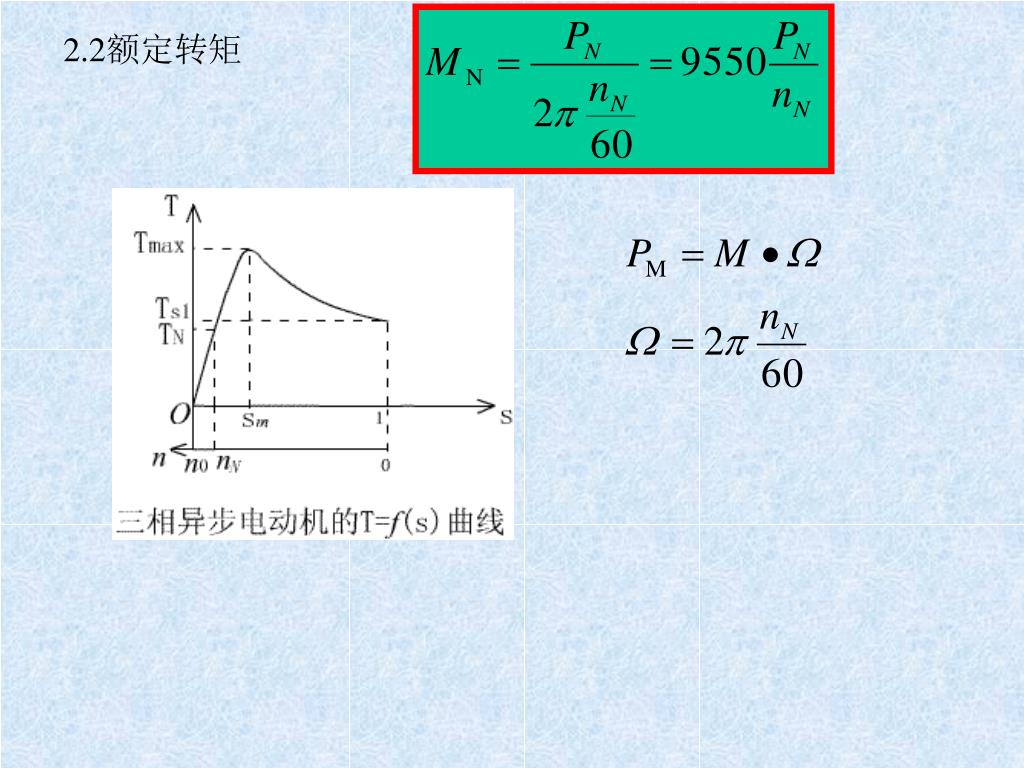

  9. 2.2额定转矩

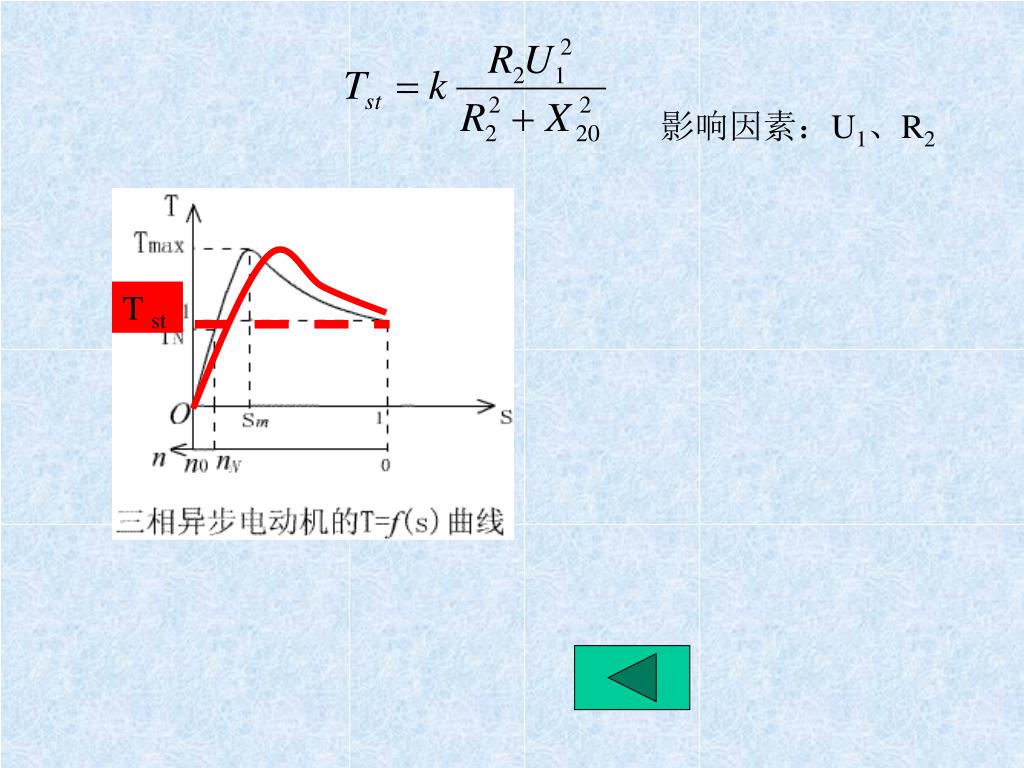

  10. 2.3起动转矩 T st 影响因素：U1、R2 起动系数： 1.4~2.2

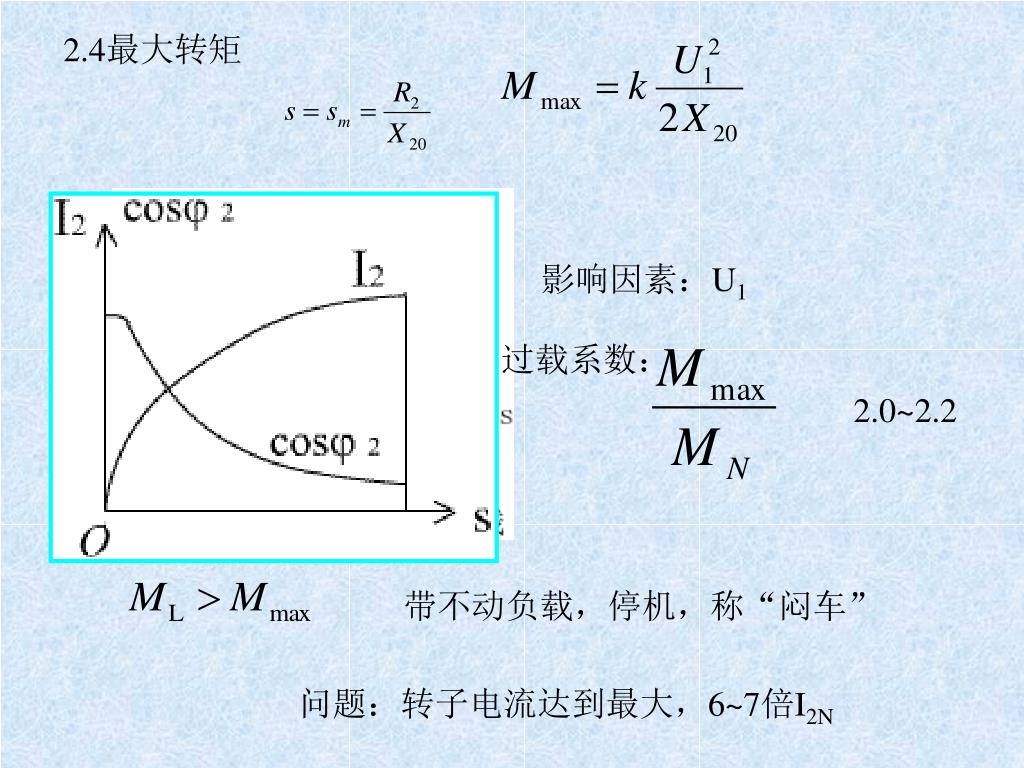

  11. 2.4最大转矩 影响因素：U1 过载系数： 2.0~2.2 带不动负载，停机，称“闷车” 问题：转子电流达到最大，6~7倍I2N

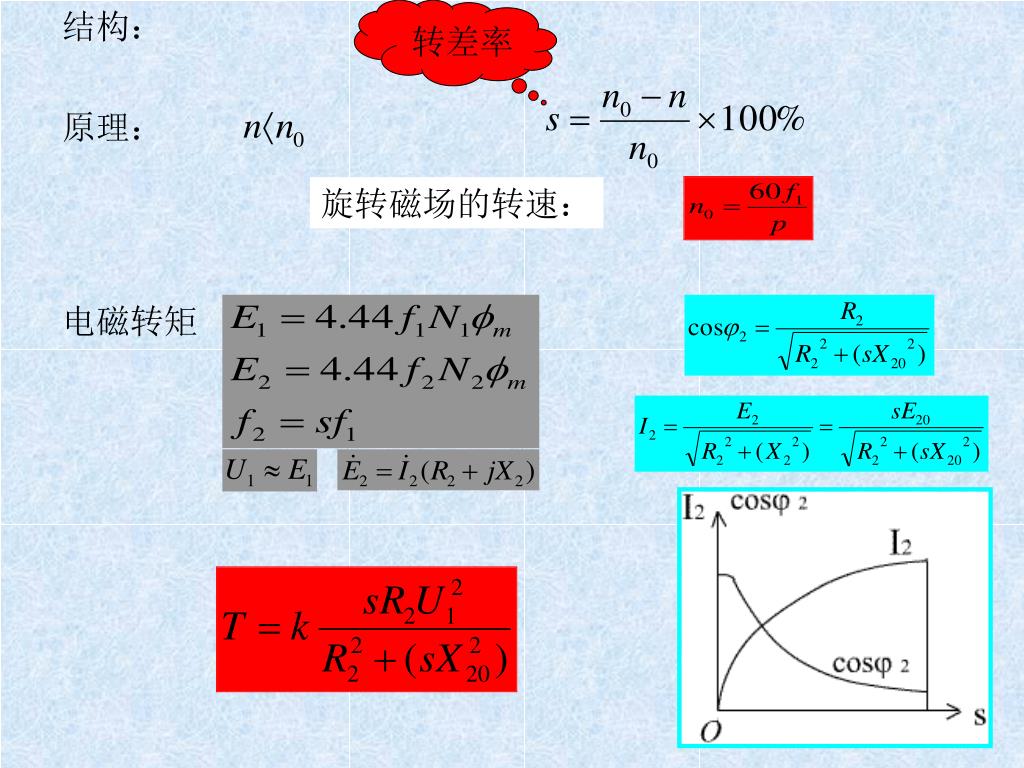

  12. 结构： 转差率 原理： 旋转磁场的转速： 电磁转矩

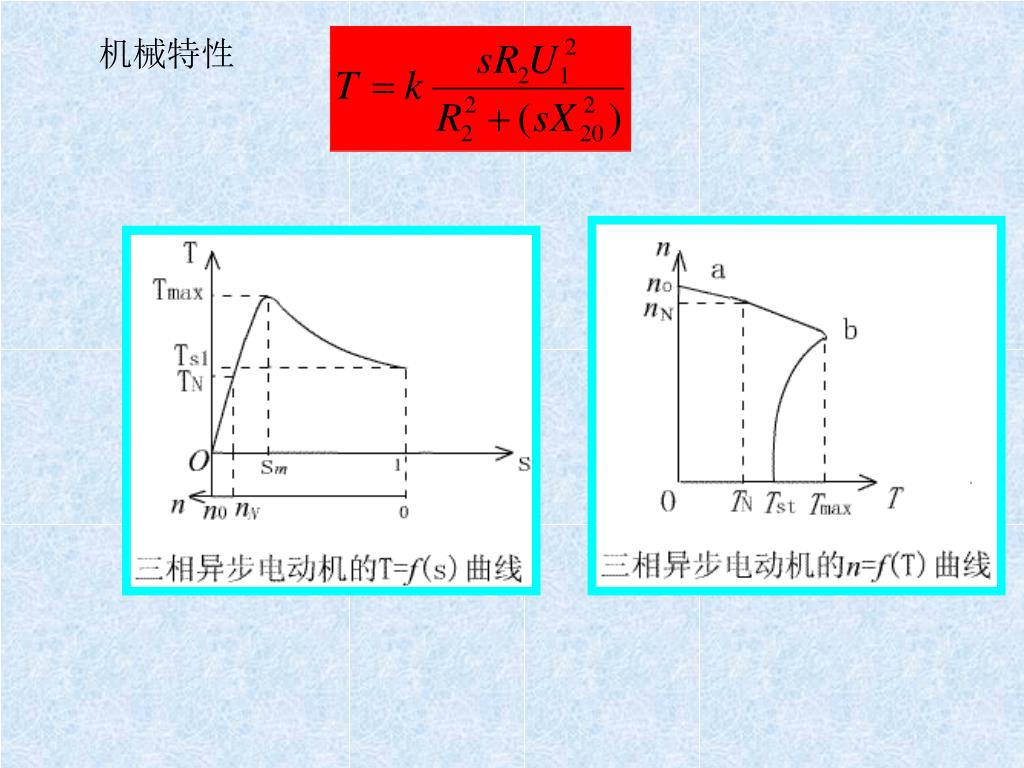

  13. 机械特性

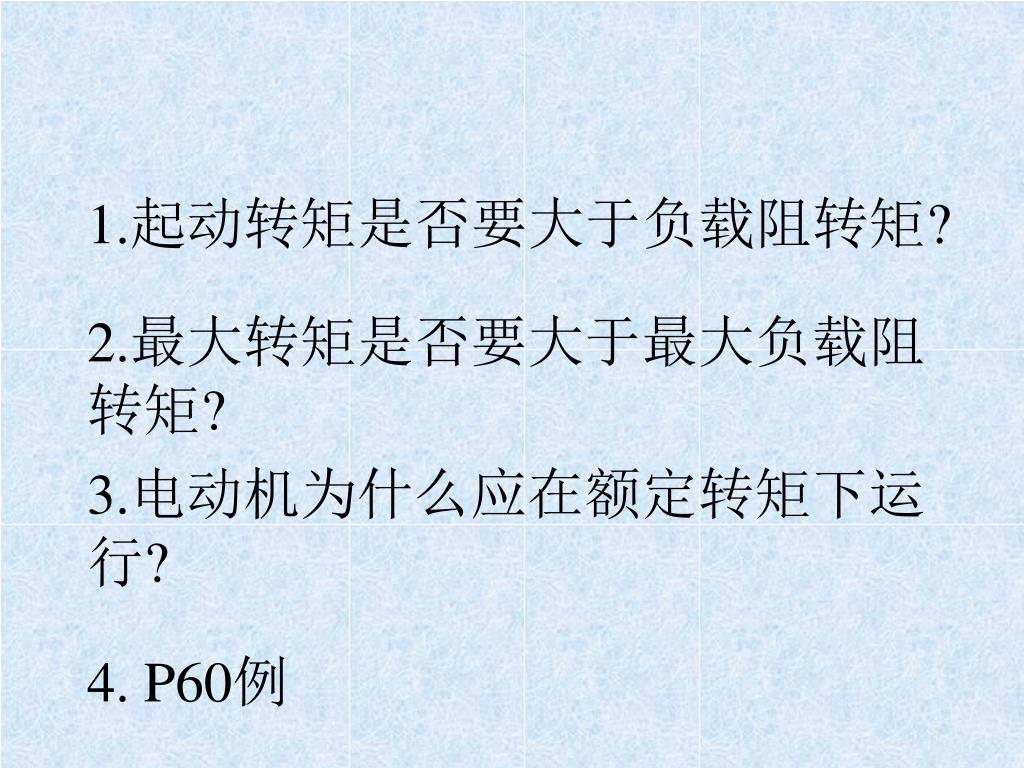

  14. 1.起动转矩是否要大于负载阻转矩? 2.最大转矩是否要大于最大负载阻转矩? 3.电动机为什么应在额定转矩下运行? 4. P60例

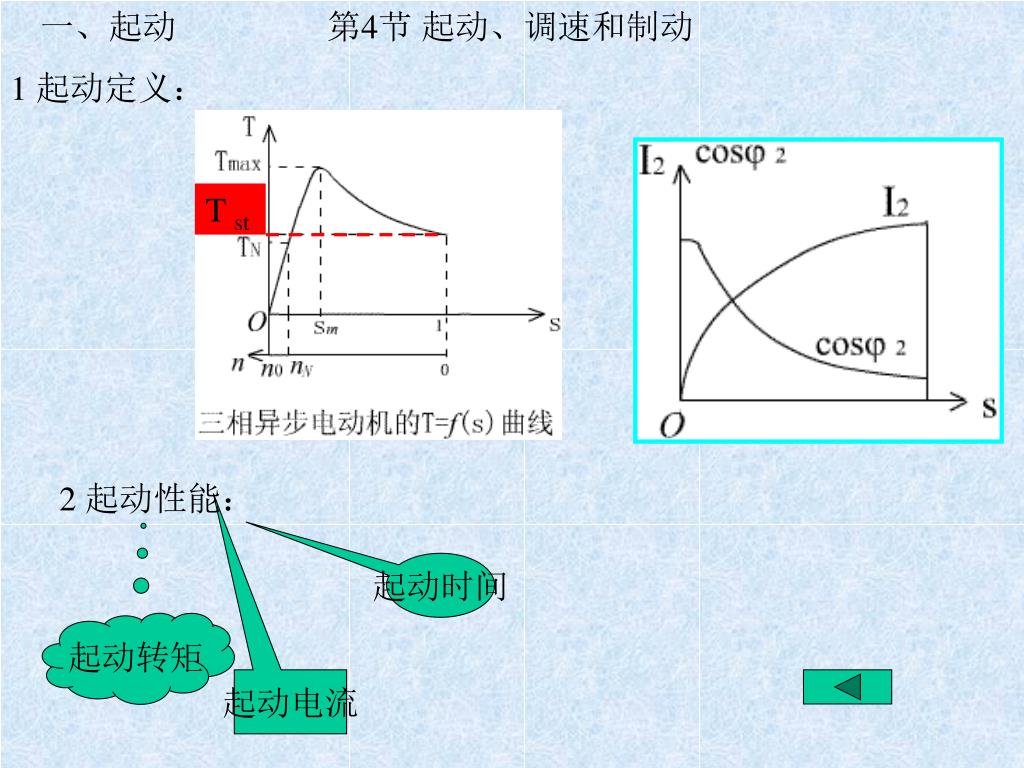

  15. 一、起动 1 起动定义： 第4节 起动、调速和制动 T st 2 起动性能： 起动时间 起动转矩 起动电流

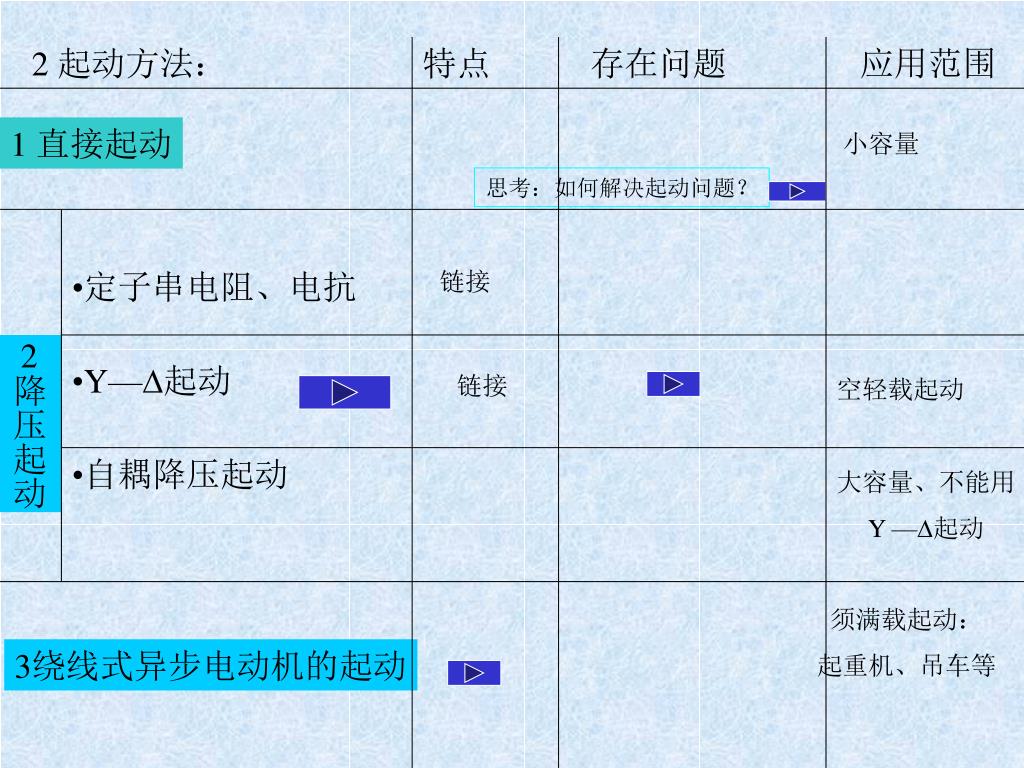

  16. 2 起动方法： 特点 存在问题 应用范围 1 直接起动 小容量 思考：如何解决起动问题？ • 定子串电阻、电抗 链接 2降压起动 • Y—起动 链接 空轻载起动 • 自耦降压起动 大容量、不能用 Y —起动 须满载起动： 起重机、吊车等 3绕线式异步电动机的起动

  17. 二调速 1定义： 2 原理： 3方法 变频调速 变极调速 变转差率调速

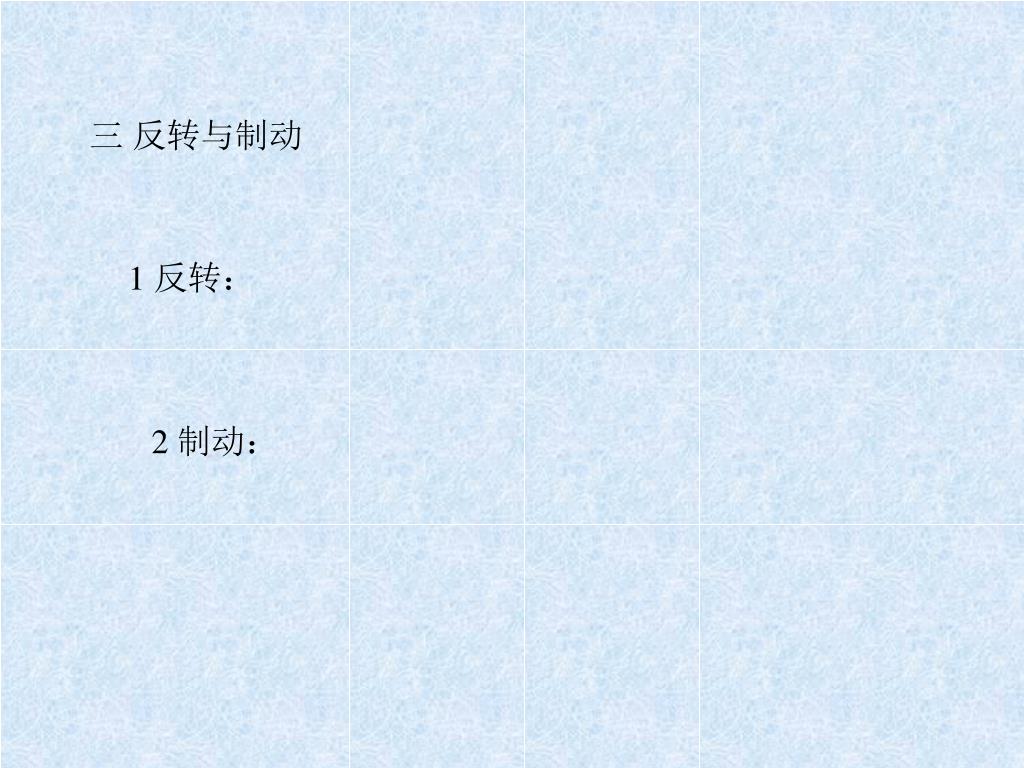

  18. 三 反转与制动 1 反转： 2 制动：

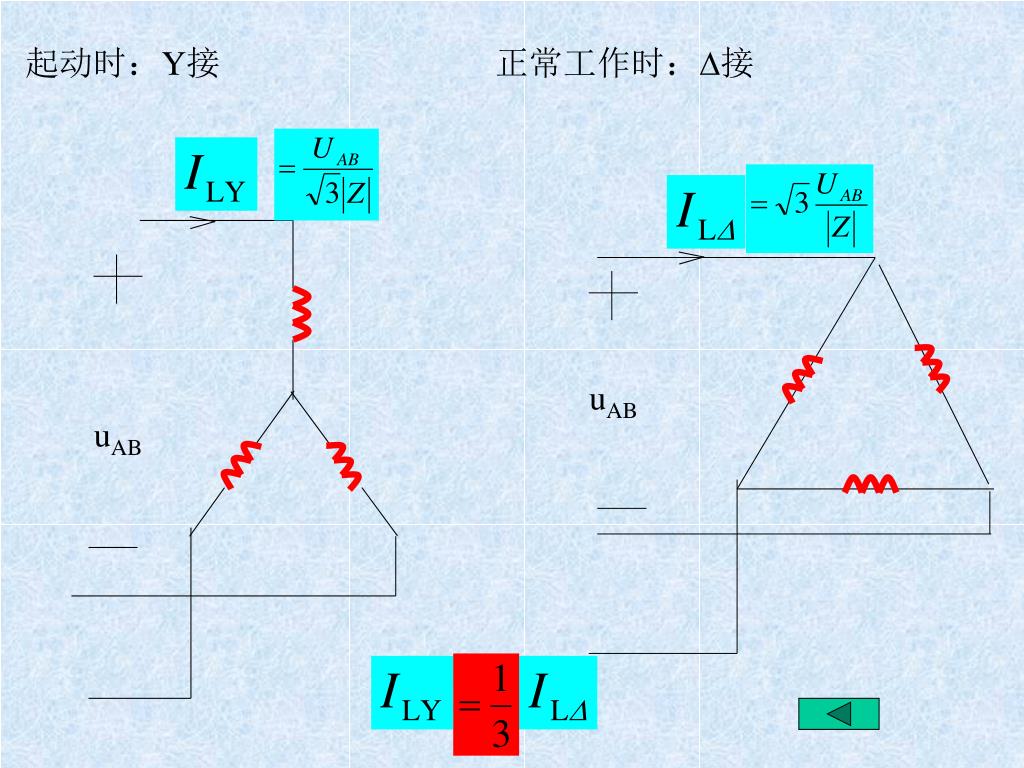

  19. uAB uAB 起动时：Y接 正常工作时：接

  20. 影响因素：U1、R2 T st
