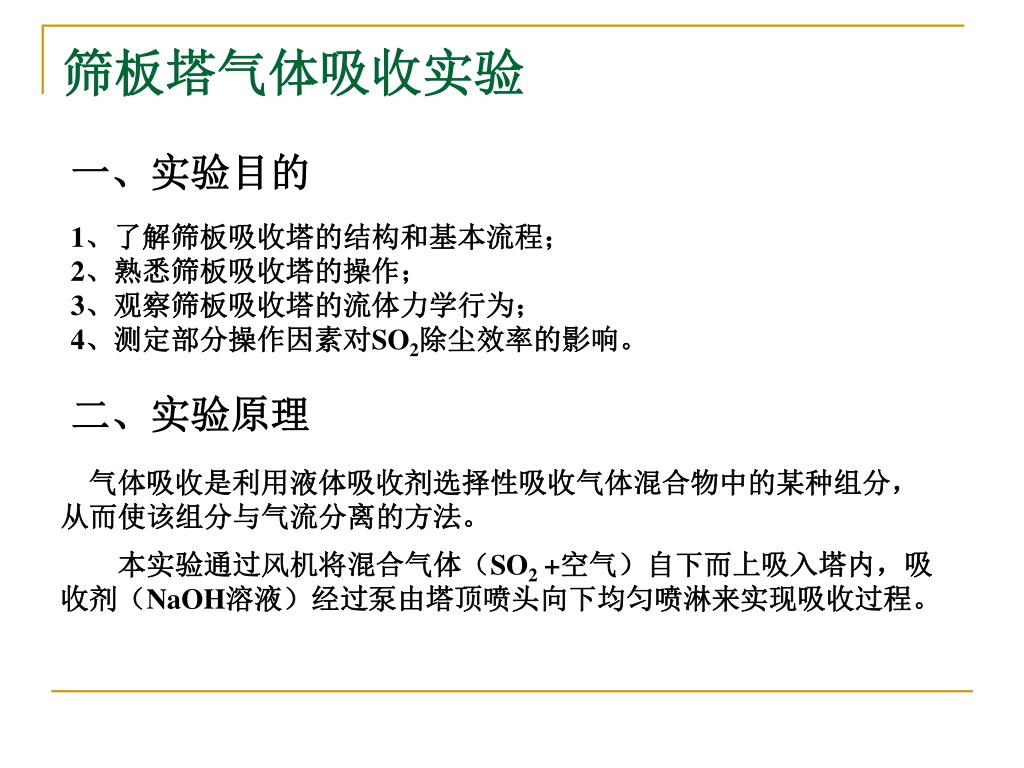

  1. 筛板塔气体吸收实验 一、实验目的 1、了解筛板吸收塔的结构和基本流程； 2、熟悉筛板吸收塔的操作； 3、观察筛板吸收塔的流体力学行为； 4、测定部分操作因素对SO2除尘效率的影响。 二、实验原理 气体吸收是利用液体吸收剂选择性吸收气体混合物中的某种组分，从而使该组分与气流分离的方法。 　　本实验通过风机将混合气体（SO2+空气）自下而上吸入塔内，吸收剂（NaOH溶液）经过泵由塔顶喷头向下均匀喷淋来实现吸收过程。

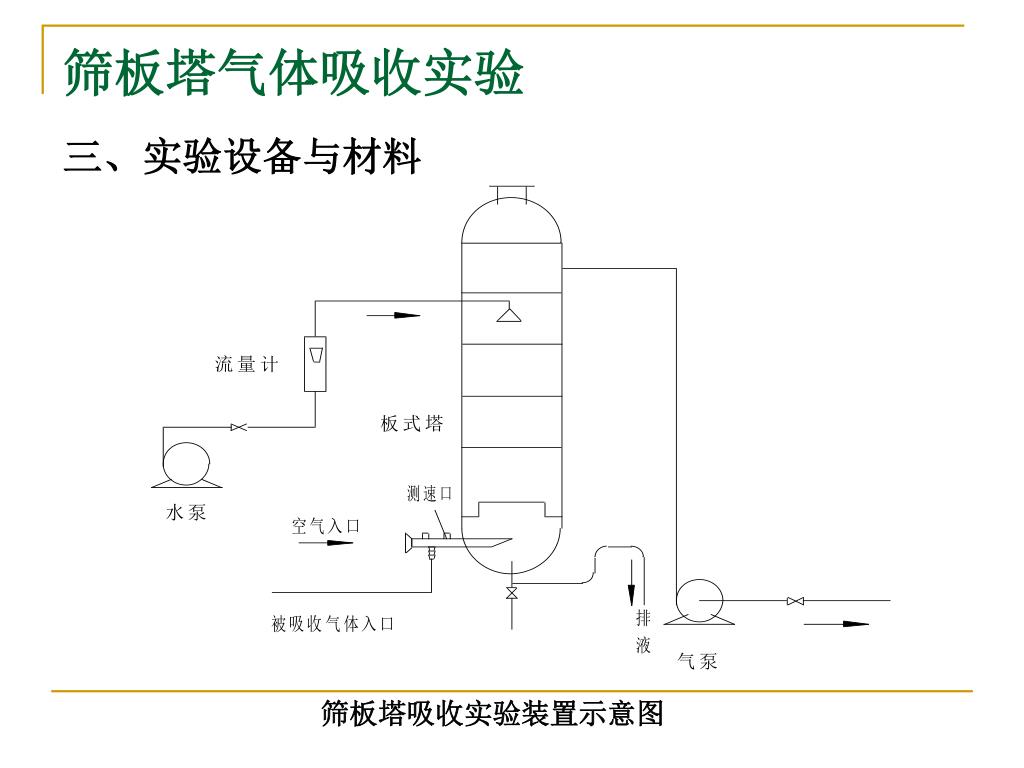

  2. 筛板塔气体吸收实验 三、实验设备与材料 筛板塔吸收实验装置示意图

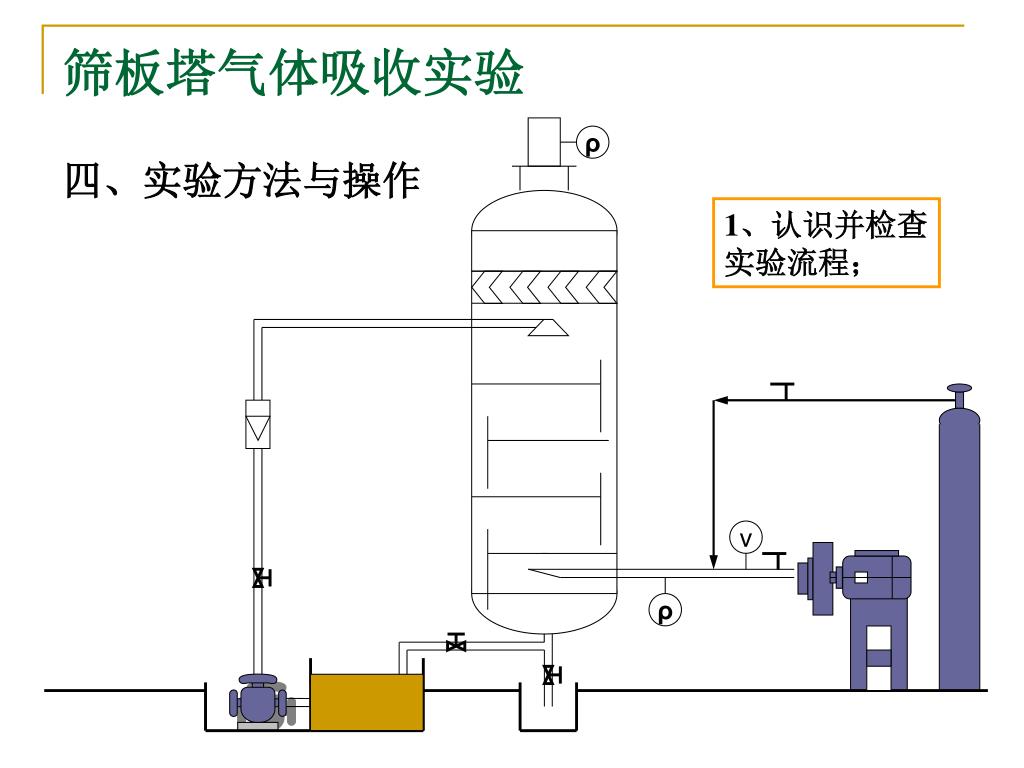

  3. 筛板塔气体吸收实验 ρ 四、实验方法与操作 1、认识并检查实验流程； v ρ

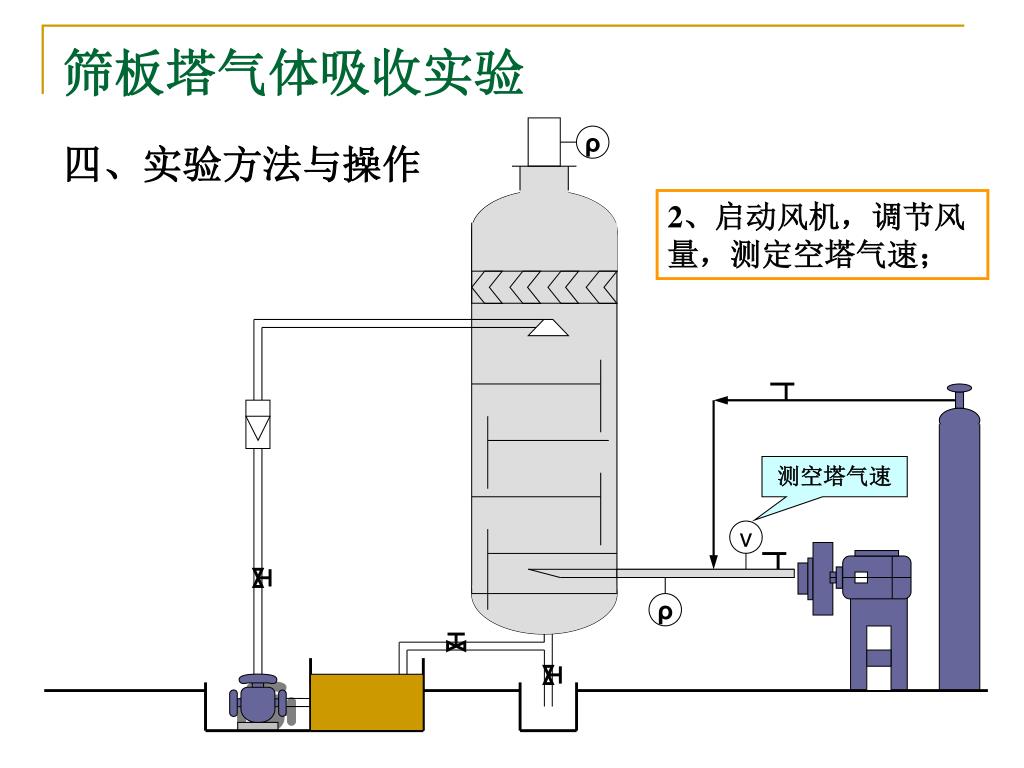

  4. 筛板塔气体吸收实验 ρ 四、实验方法与操作 2、启动风机，调节风量，测定空塔气速； 测空塔气速 v ρ

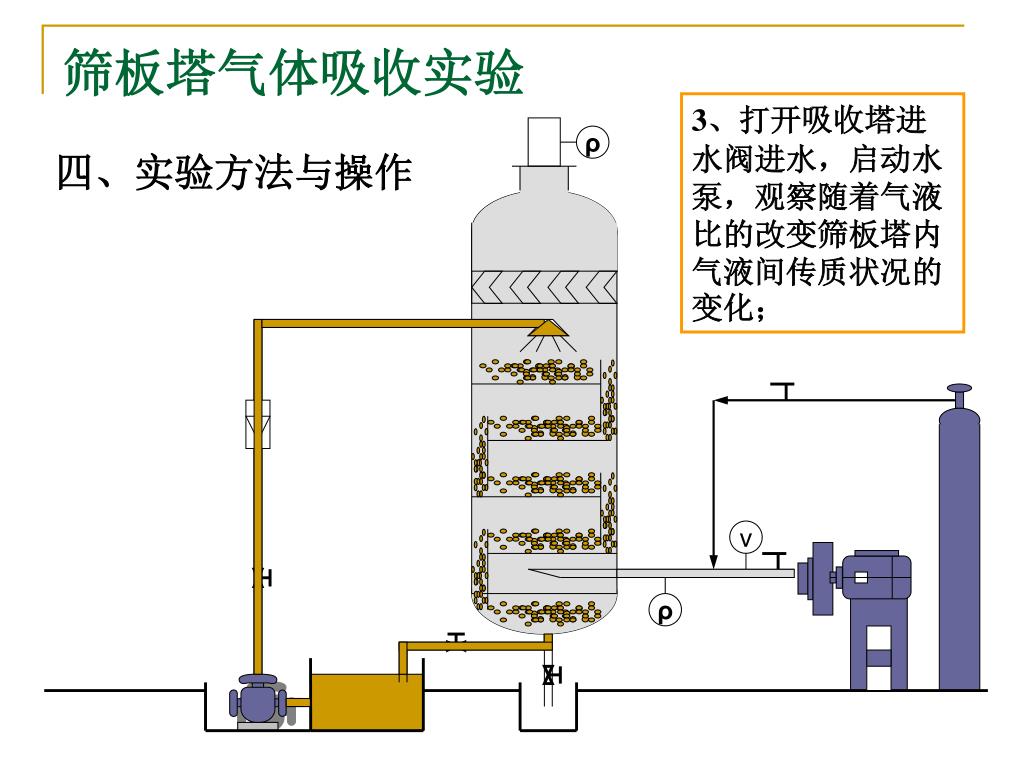

  5. 筛板塔气体吸收实验 3、打开吸收塔进水阀进水，启动水泵，观察随着气液比的改变筛板塔内气液间传质状况的变化； ρ 四、实验方法与操作 v ρ

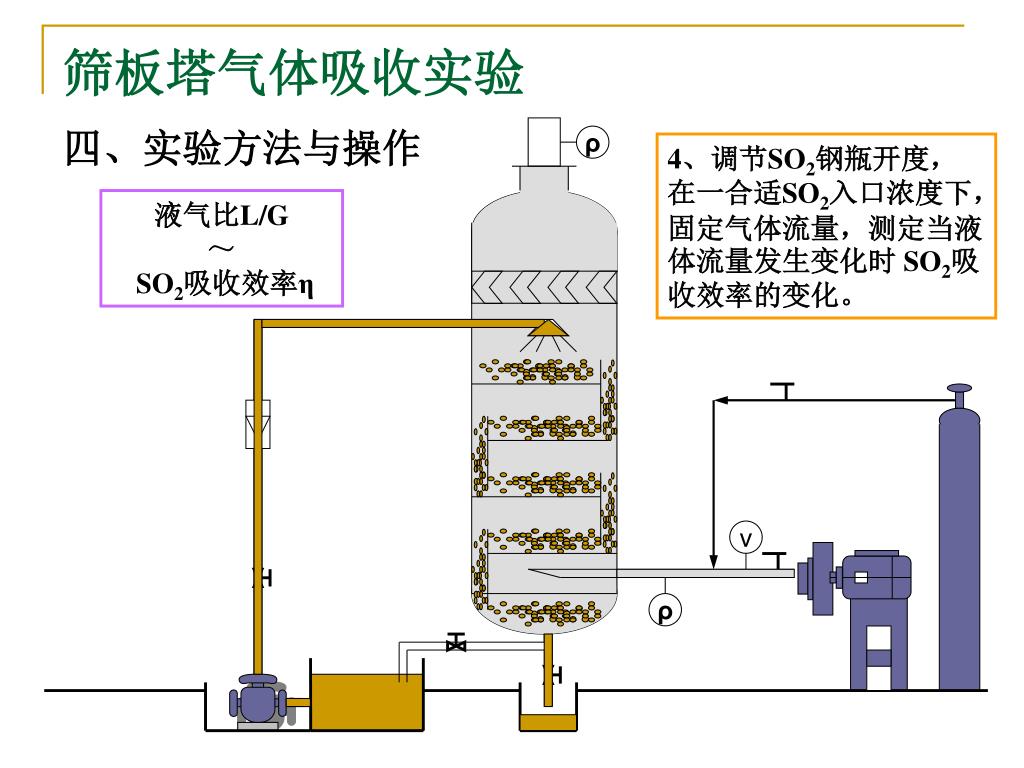

  6. 筛板塔气体吸收实验 四、实验方法与操作 ρ 4、调节SO2钢瓶开度，在一合适SO2入口浓度下，固定气体流量，测定当液体流量发生变化时 SO2吸收效率的变化。 液气比L/G ～ SO2吸收效率η v ρ

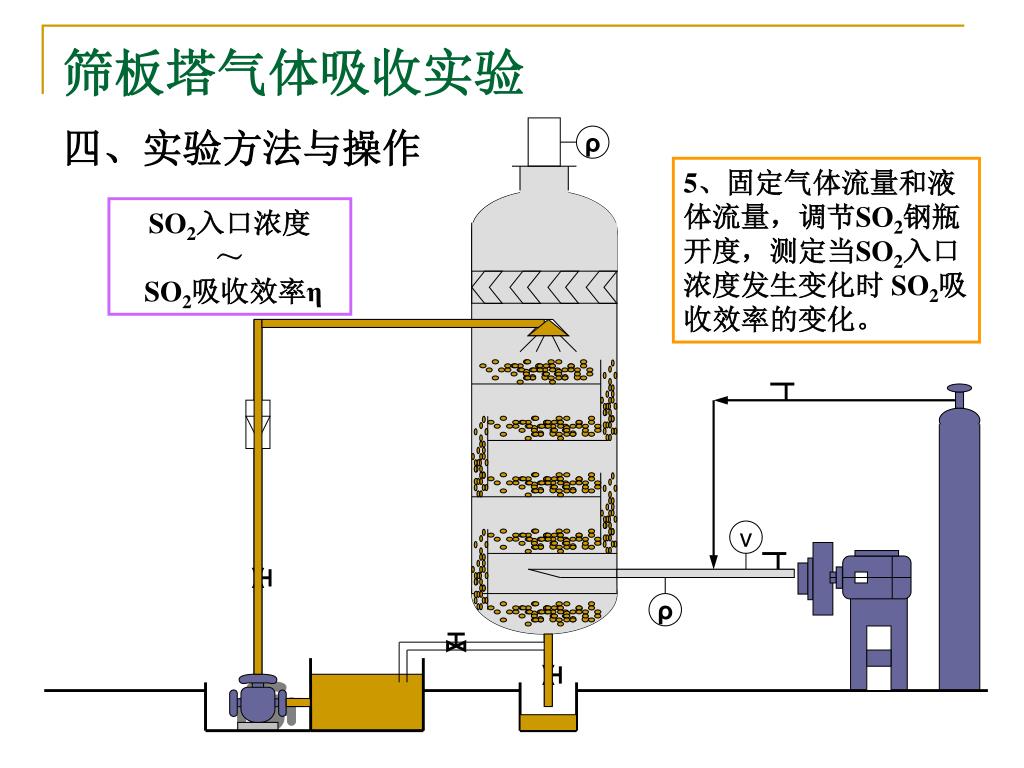

  7. 筛板塔气体吸收实验 四、实验方法与操作 ρ 5、固定气体流量和液体流量，调节SO2钢瓶开度，测定当SO2入口浓度发生变化时 SO2吸收效率的变化。 SO2入口浓度 ～ SO2吸收效率η v ρ

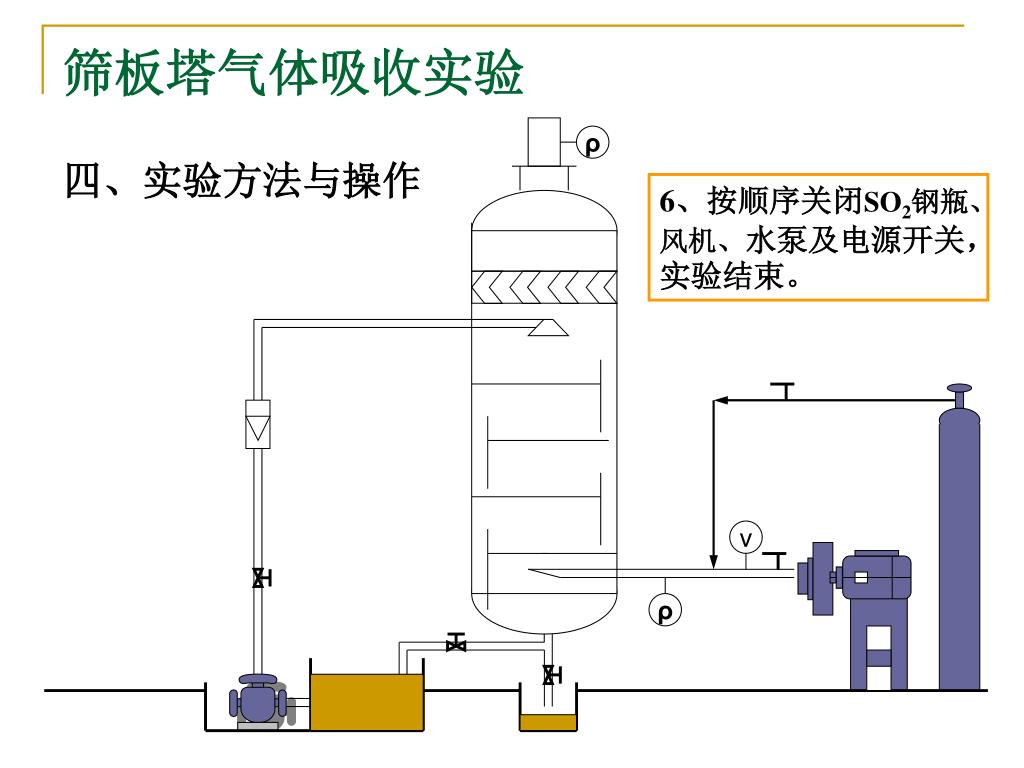

  8. 筛板塔气体吸收实验 ρ 四、实验方法与操作 6、按顺序关闭SO2钢瓶、风机、水泵及电源开关，实验结束。 v ρ

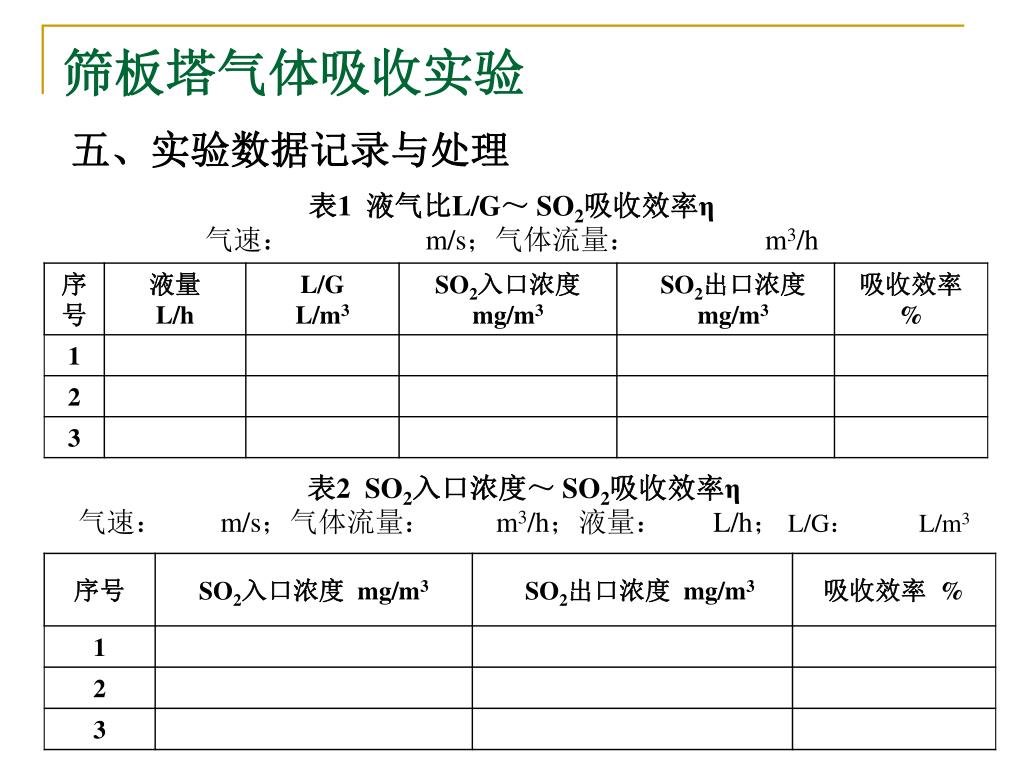

  9. 筛板塔气体吸收实验 五、实验数据记录与处理 表1 液气比L/G～SO2吸收效率η 气速： m/s；气体流量： m3/h 表2 SO2入口浓度～SO2吸收效率η 气速： m/s；气体流量： m3/h；液量： L/h； L/G： L/m3
