  1. 矿井测量

  2. 第二章 水准测量

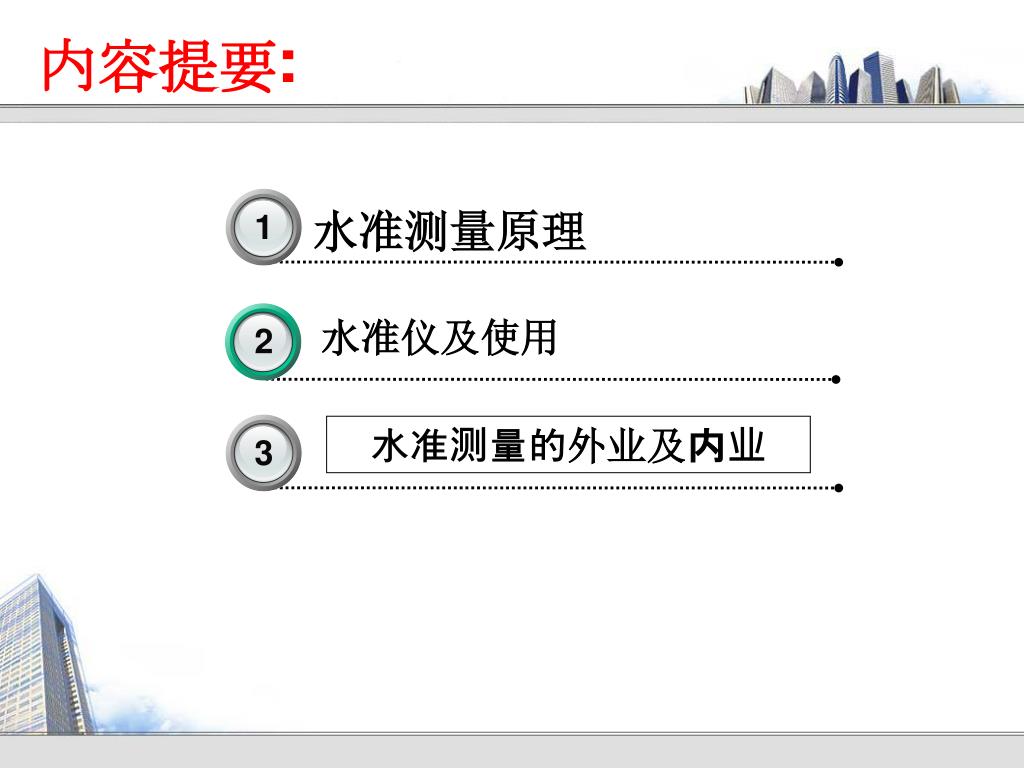

  3. 内容提要: 水准测量原理 1 水准仪及使用 2 水准测量的外业及内业 3

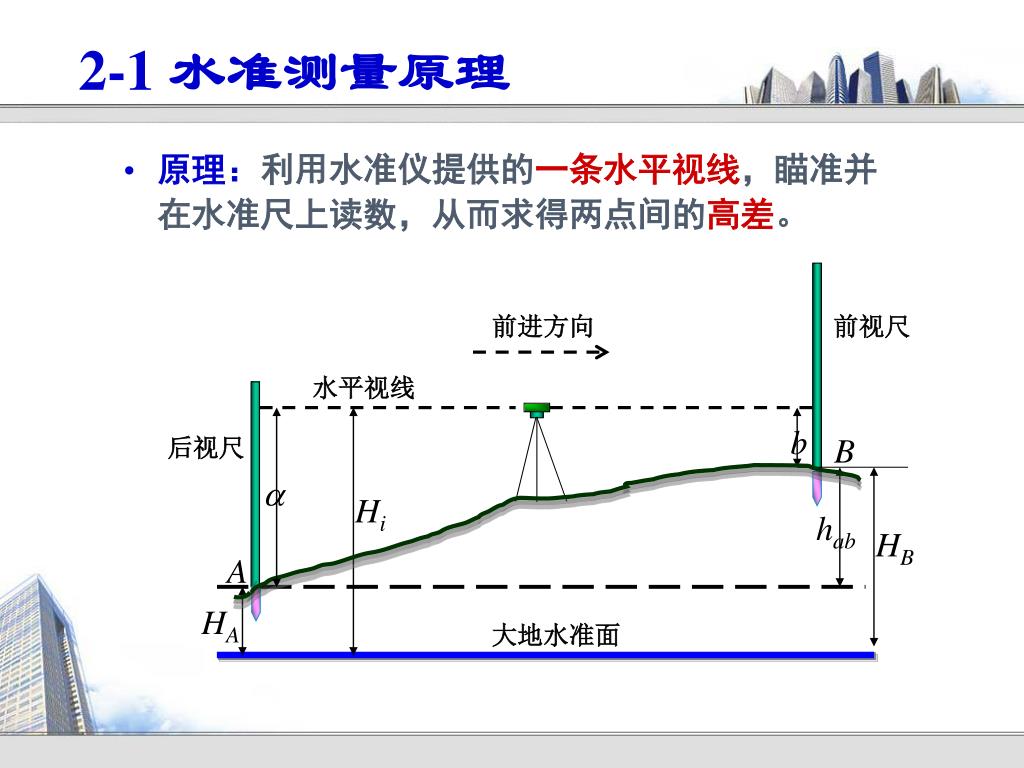

  4. 2-1 水准测量原理 • 原理：利用水准仪提供的一条水平视线，瞄准并在水准尺上读数，从而求得两点间的高差。 前进方向 前视尺 水平视线 b B 后视尺  Hi hab HB A HA 大地水准面

  5. 2-1 水准测量原理 前进方向 前视尺 水平视线 b B 后视尺 已知HA，求HB？  Hi hAB HB A HA 大地水准面 （1）高差法： hAB=a-b HB=HA+ hAB=HA+(a-b) （2）视线高法(仪器高法)： Hi=HA+a HB =(HA+a)-b=Hi-b

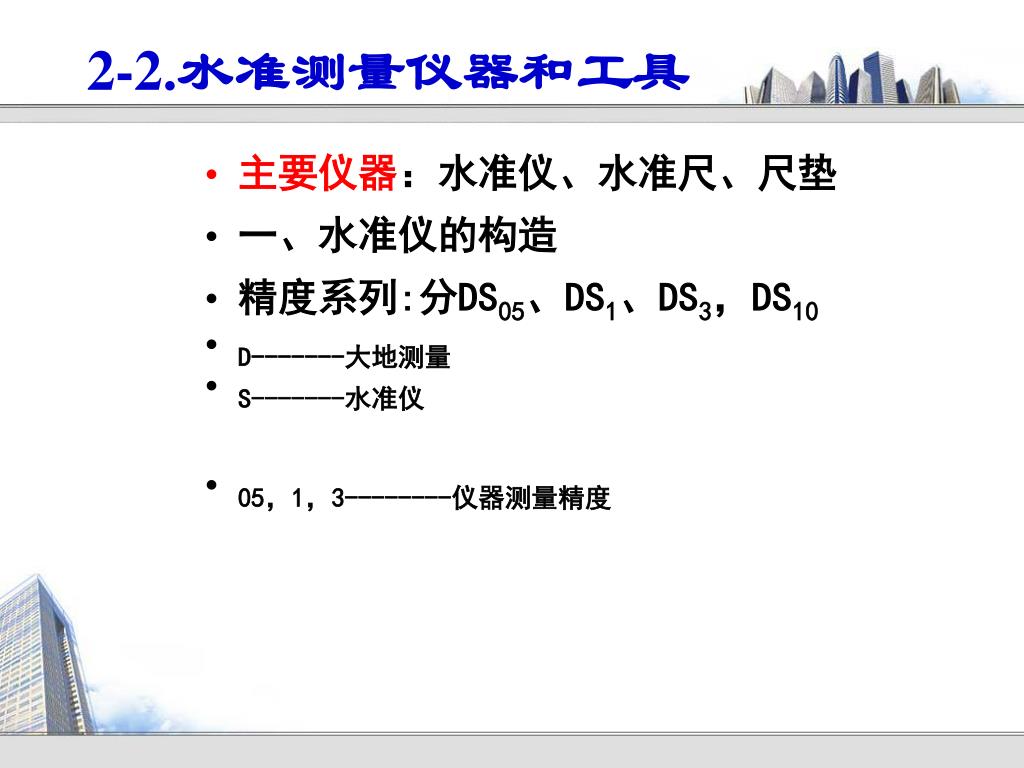

  6. 2-2.水准测量仪器和工具 • 主要仪器：水准仪、水准尺、尺垫 • 一、水准仪的构造 • 精度系列:分DS05、DS1、DS3，DS10 • D-------大地测量 • S-------水准仪 • 05，1，3--------仪器测量精度

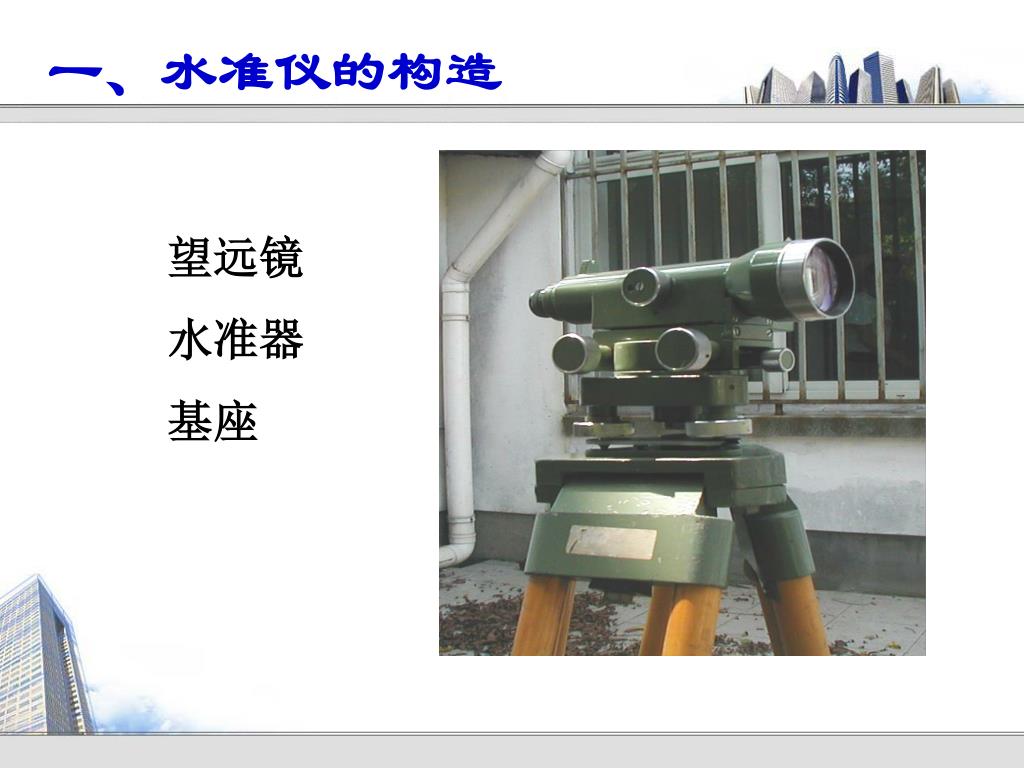

  7. 一、水准仪的构造 望远镜 水准器 基座

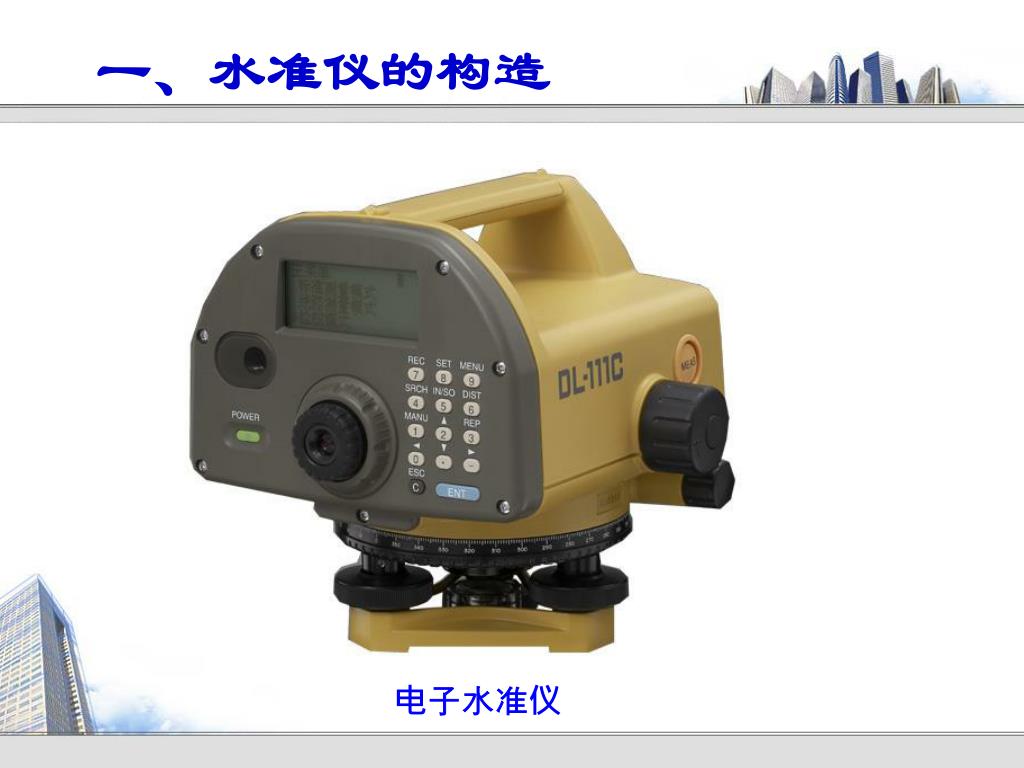

  8. 一、水准仪的构造 电子水准仪

  9. 一、水准仪的构造 自动安平水准仪

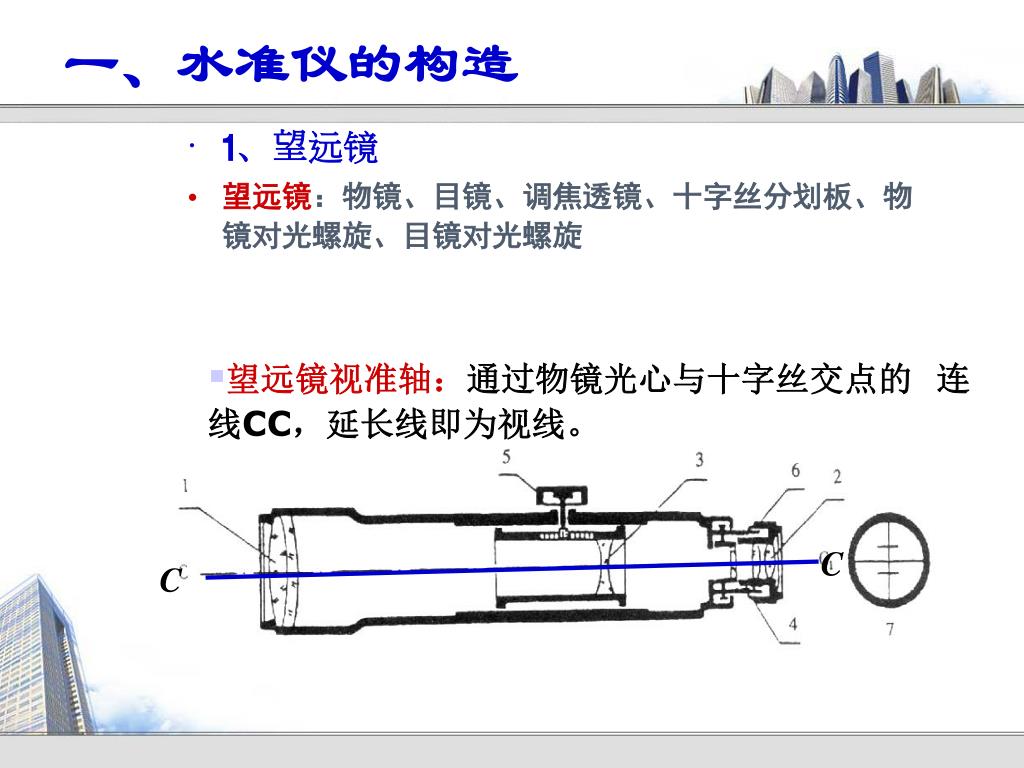

  10. 一、水准仪的构造 • 1、望远镜 • 望远镜：物镜、目镜、调焦透镜、十字丝分划板、物镜对光螺旋、目镜对光螺旋 • 望远镜视准轴：通过物镜光心与十字丝交点的 连线CC，延长线即为视线。 C C

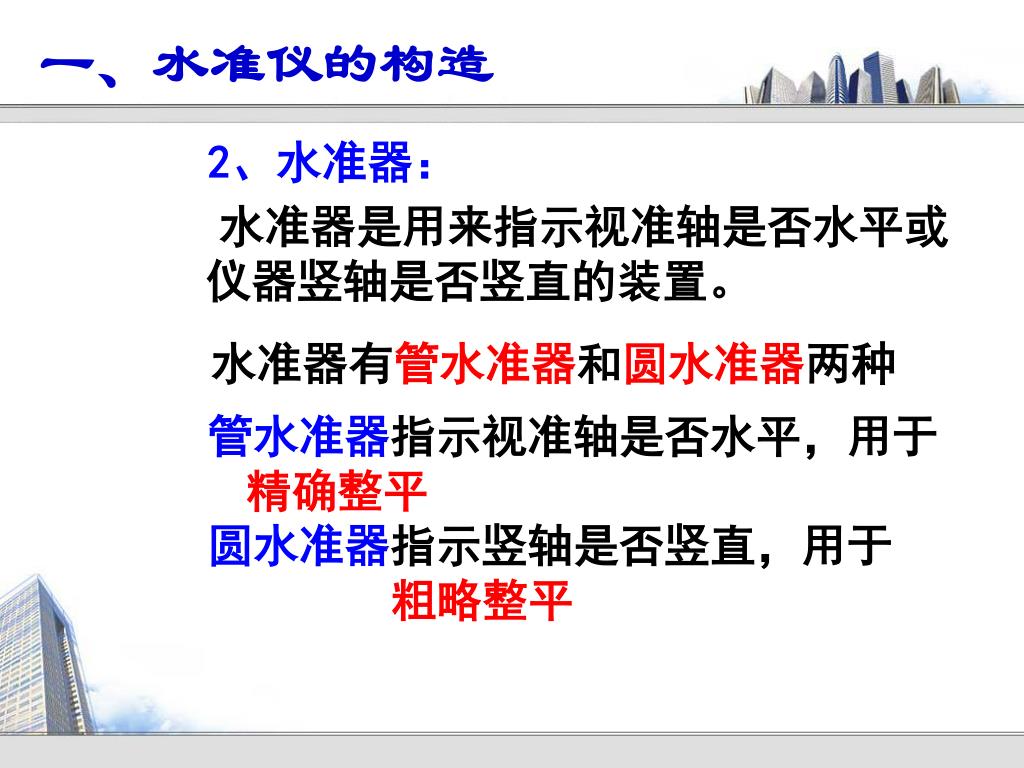

  11. 一、水准仪的构造 2、水准器： 水准器是用来指示视准轴是否水平或仪器竖轴是否竖直的装置。 水准器有管水准器和圆水准器两种 管水准器指示视准轴是否水平，用于 精确整平 圆水准器指示竖轴是否竖直，用于 粗略整平

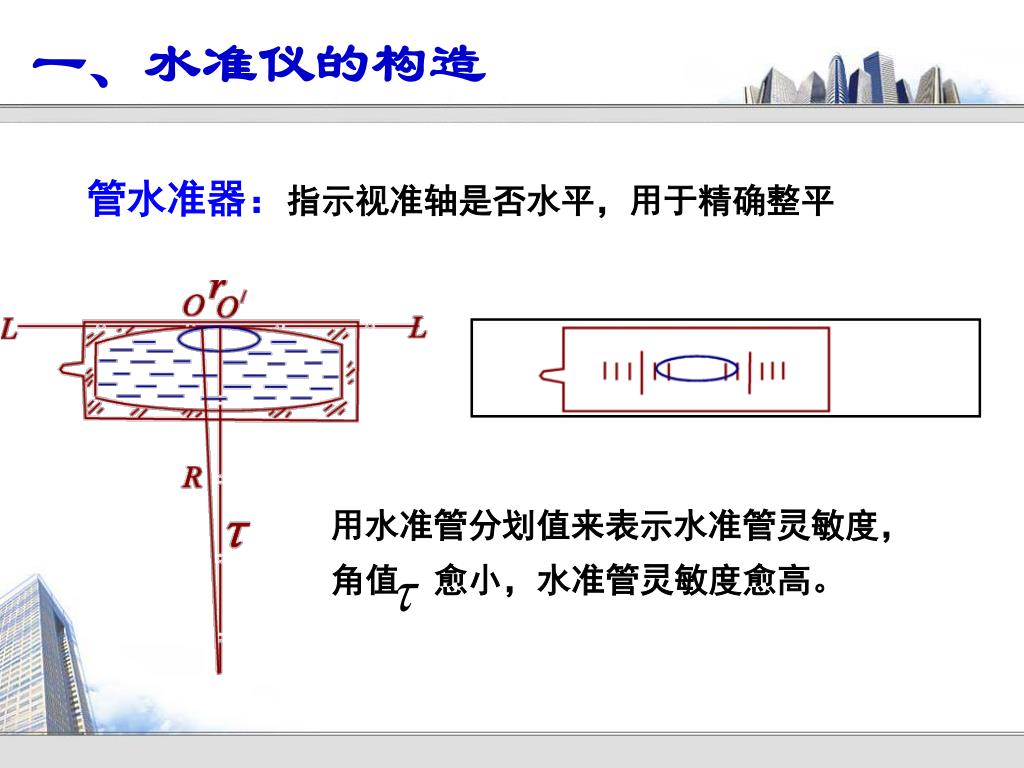

  12. 用水准管分划值来表示水准管灵敏度， 角值 愈小，水准管灵敏度愈高。 一、水准仪的构造 管水准器：指示视准轴是否水平，用于精确整平

  13. 一、水准仪的构造 管水准器：指示视准轴是否水平,用于精确整平

  14. 一、水准仪的构造 圆水准器 指示竖轴是否竖直，用于粗略整平

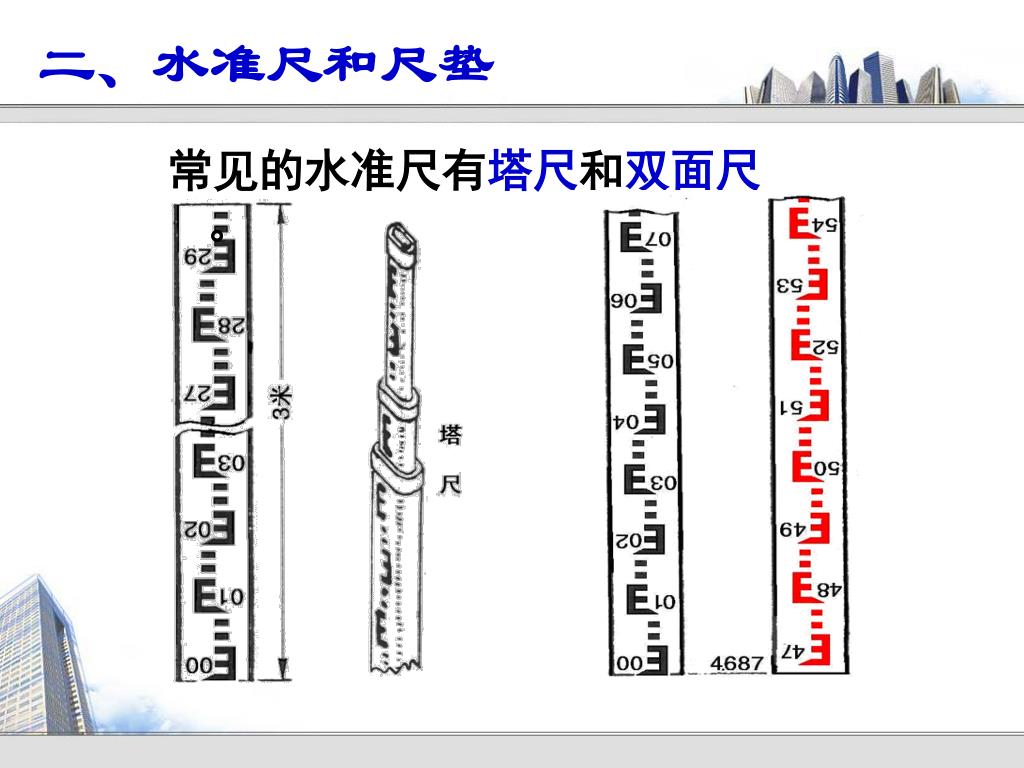

  15. 二、水准尺和尺垫 常见的水准尺有塔尺和双面尺。

  16. 二、水准尺和尺垫 尺垫：在转点处使用 防止水准尺下沉

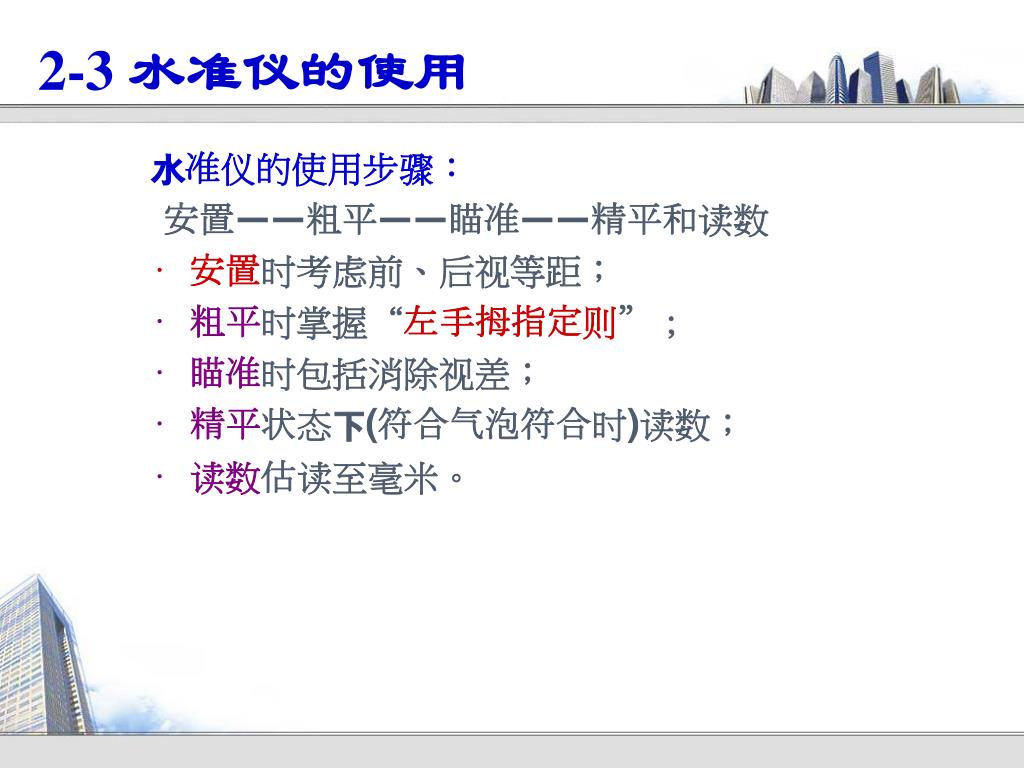

  17. 2-3 水准仪的使用 水准仪的使用步骤： 安置——粗平——瞄准——精平和读数 • 安置时考虑前、后视等距； • 粗平时掌握“左手拇指定则”； • 瞄准时包括消除视差； • 精平状态下(符合气泡符合时)读数； • 读数估读至毫米。

  18. 2-3 水准仪的使用 1、安置时考虑前、后视等距； 2、粗平时掌握“左手拇指定则”

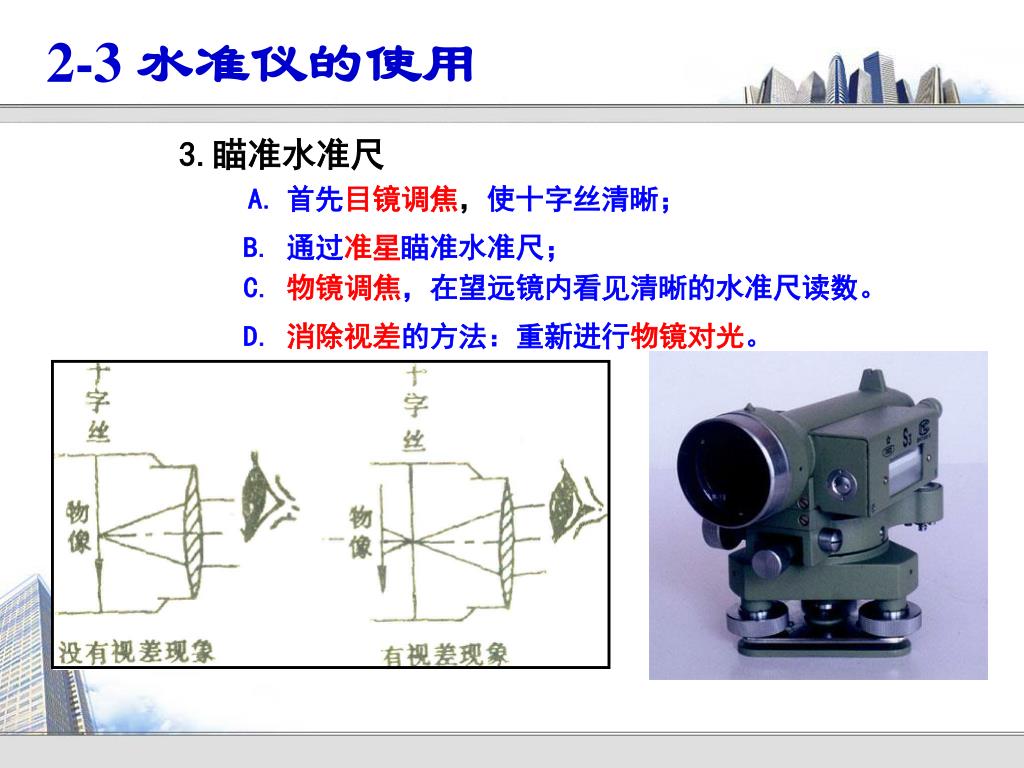

  19. 2-3 水准仪的使用 3.瞄准水准尺 • 首先目镜调焦，使十字丝清晰； B. 通过准星瞄准水准尺； C.物镜调焦，在望远镜内看见清晰的水准尺读数。 D.消除视差的方法：重新进行物镜对光。

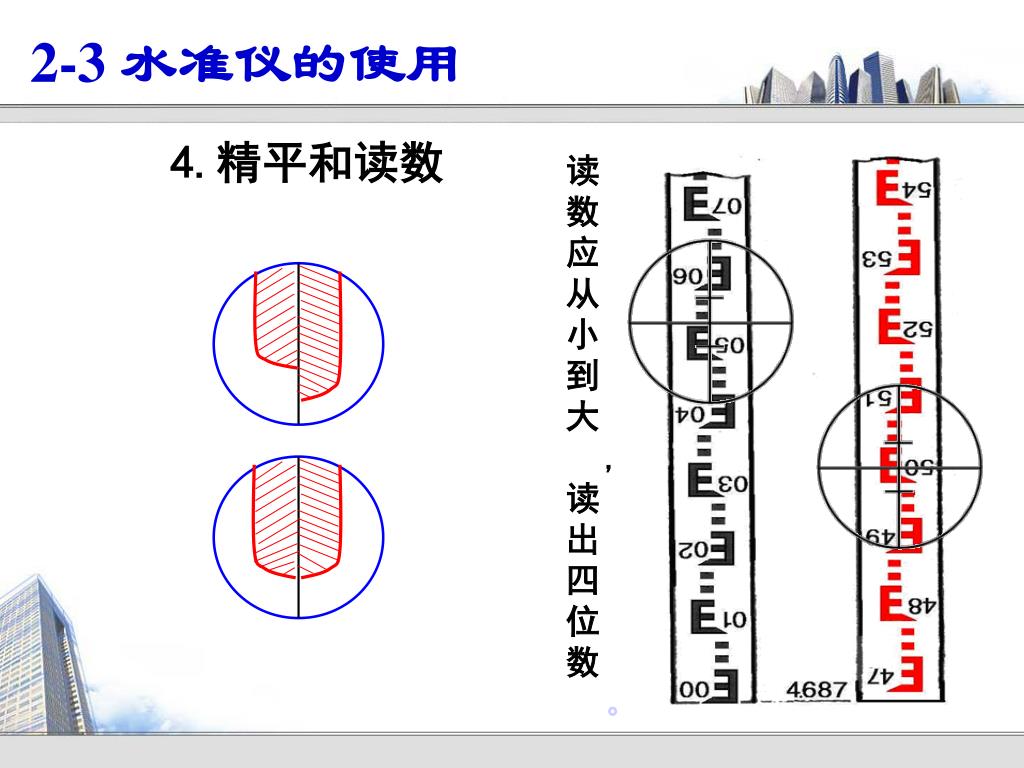

  20. 2-3 水准仪的使用 • 4.精平和读数 • 读 • 数 • 应 • 从 • 小 • 到 • 大, • 读 • 出 • 四 • 位 • 数。

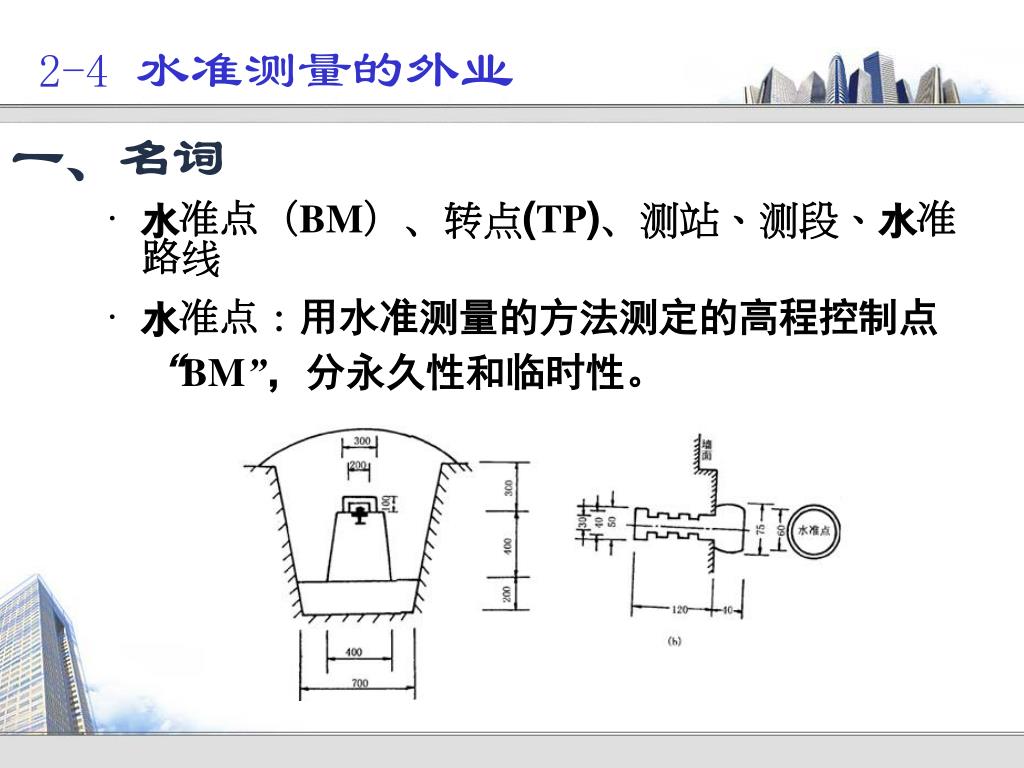

  21. 2-4水准测量的外业 一、名词 • 水准点（BM）、转点(TP)、测站、测段、水准路线 • 水准点：用水准测量的方法测定的高程控制点“BM”，分永久性和临时性。

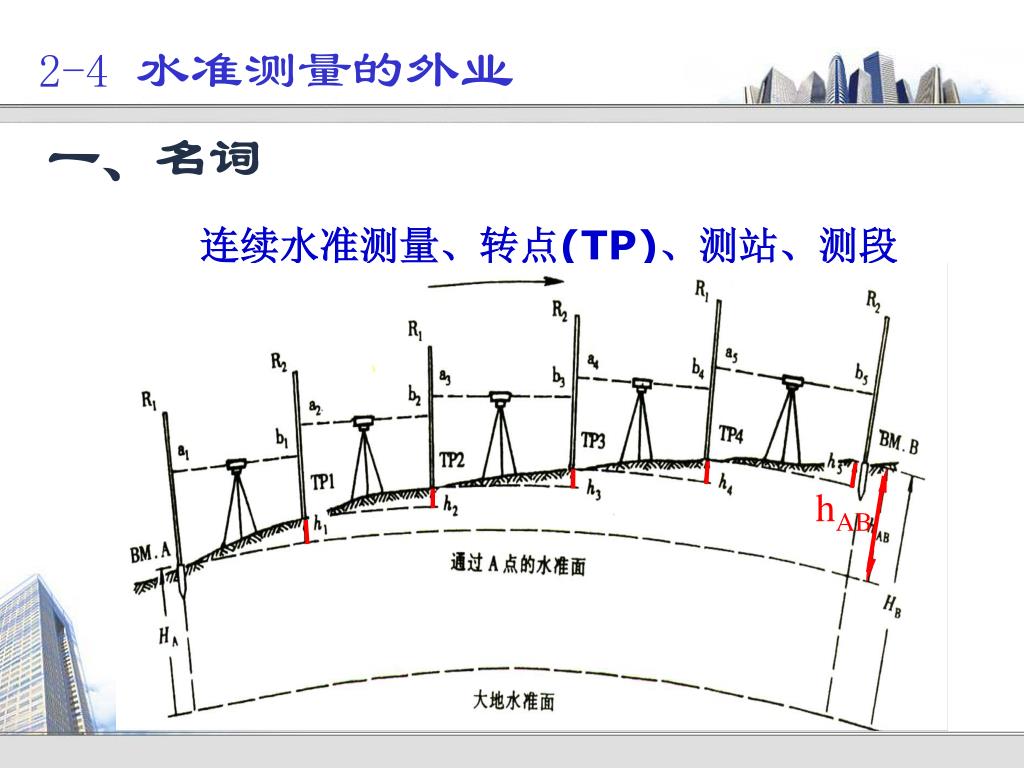

  22. 2-4水准测量的外业 一、名词 hAB 连续水准测量、转点(TP)、测站、测段

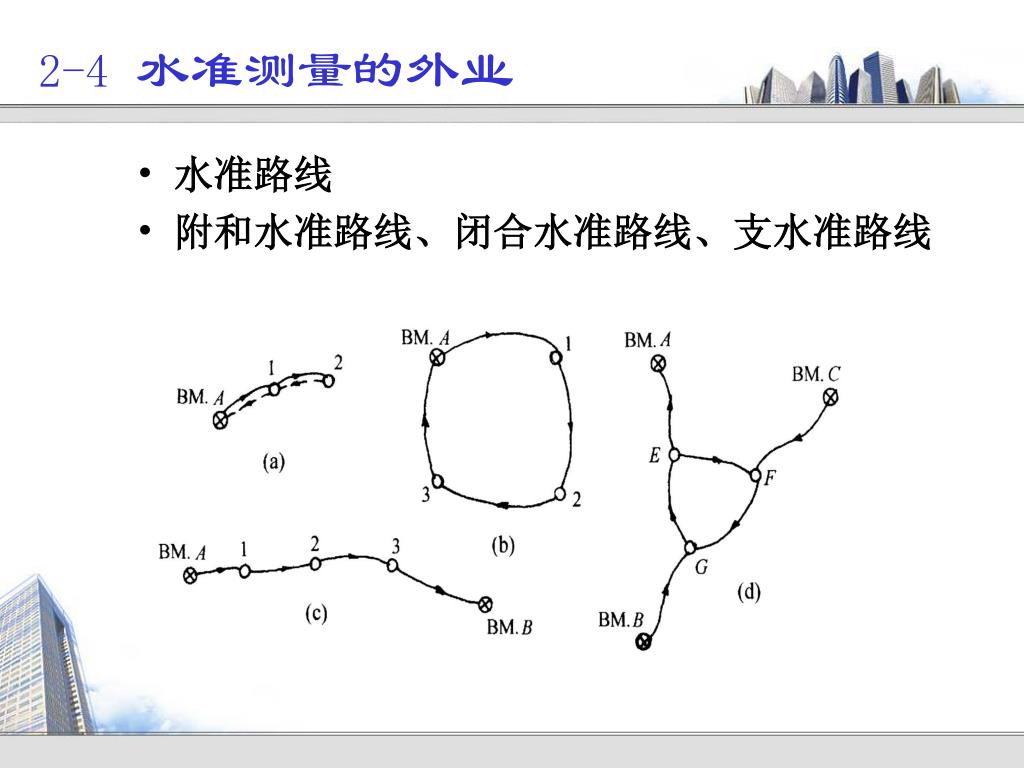

  23. 2-4水准测量的外业 • 水准路线 • 附和水准路线、闭合水准路线、支水准路线

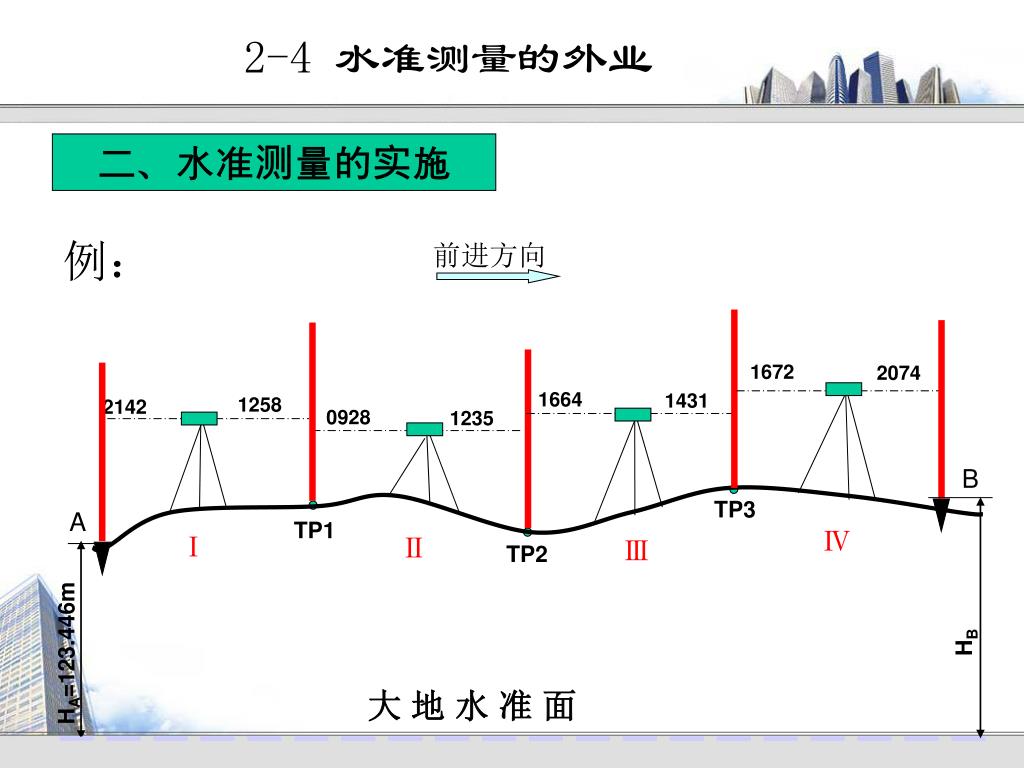

  24. 1664 1431 2-4 水准测量的外业 二、水准测量的实施 例： 前进方向 1672 2074 1258 2142 0928 1235 B TP3 A TP1 Ⅳ Ⅰ Ⅱ Ⅲ TP2 HA=123.446m HB 大 地 水 准 面

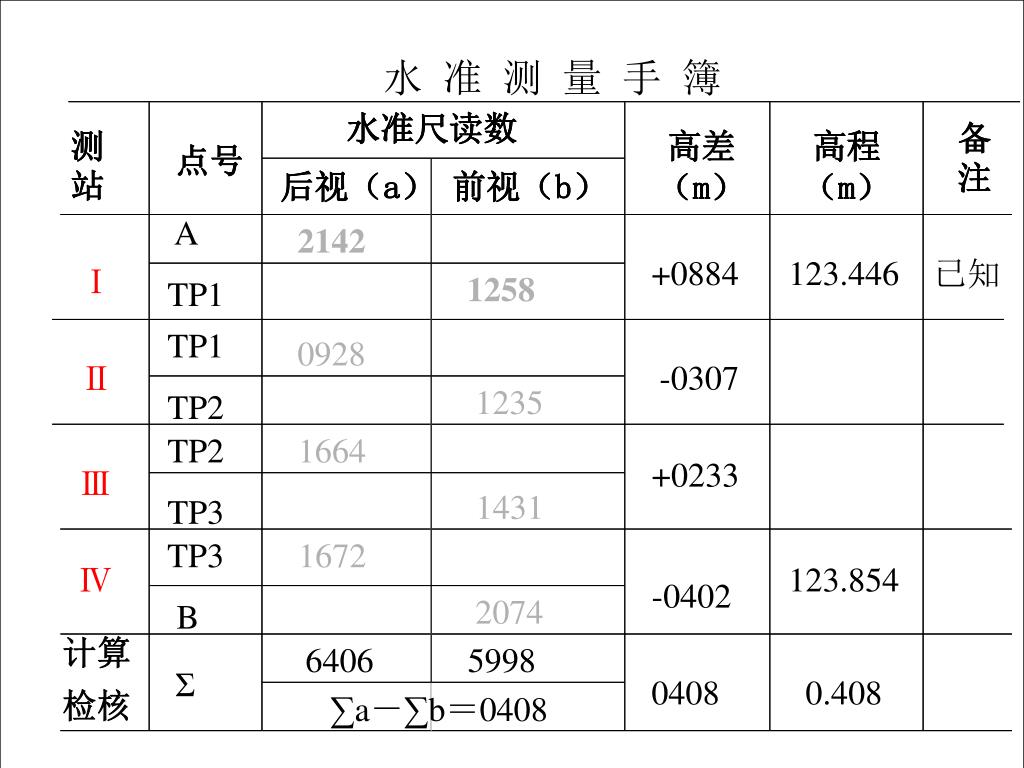

  25. 水准尺读数 水准尺读数 备注 备注 测站 测站 高差 （m） 高差 （m） 高程（m） 高程（m） 点号 点号 后视（a） 前视（b） 后视（a） 前视（b） 水 准 测 量 手 簿 A TP1 2142 +0884 123.446 已知 Ⅰ 1258 TP1 TP2 0928 Ⅱ -0307 1235 TP2 TP3 1664 +0233 Ⅲ 1431 TP3 B 1672 Ⅳ 123.854 -0402 2074 计算 检核 6406 5998 Σ 0408 0.408 ∑a－∑b＝0408

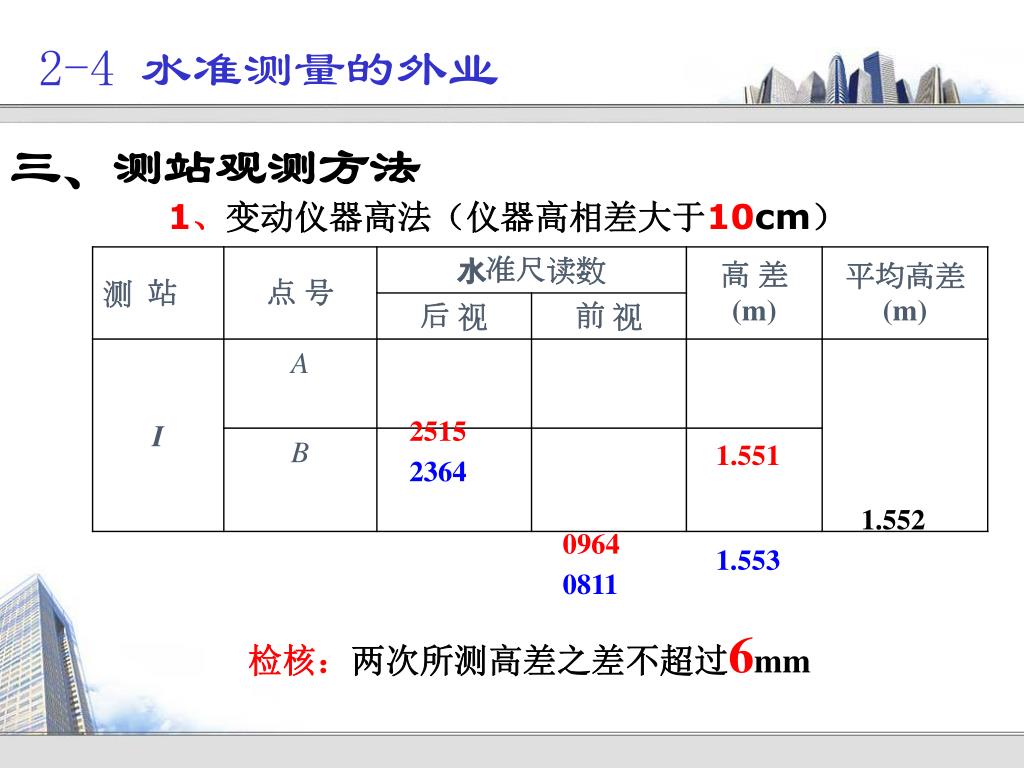

  26. 2-4 水准测量的外业 三、测站观测方法 1、变动仪器高法（仪器高相差大于10cm） 2515 1.551 2364 1.552 0964 1.553 0811 检核：两次所测高差之差不超过6mm

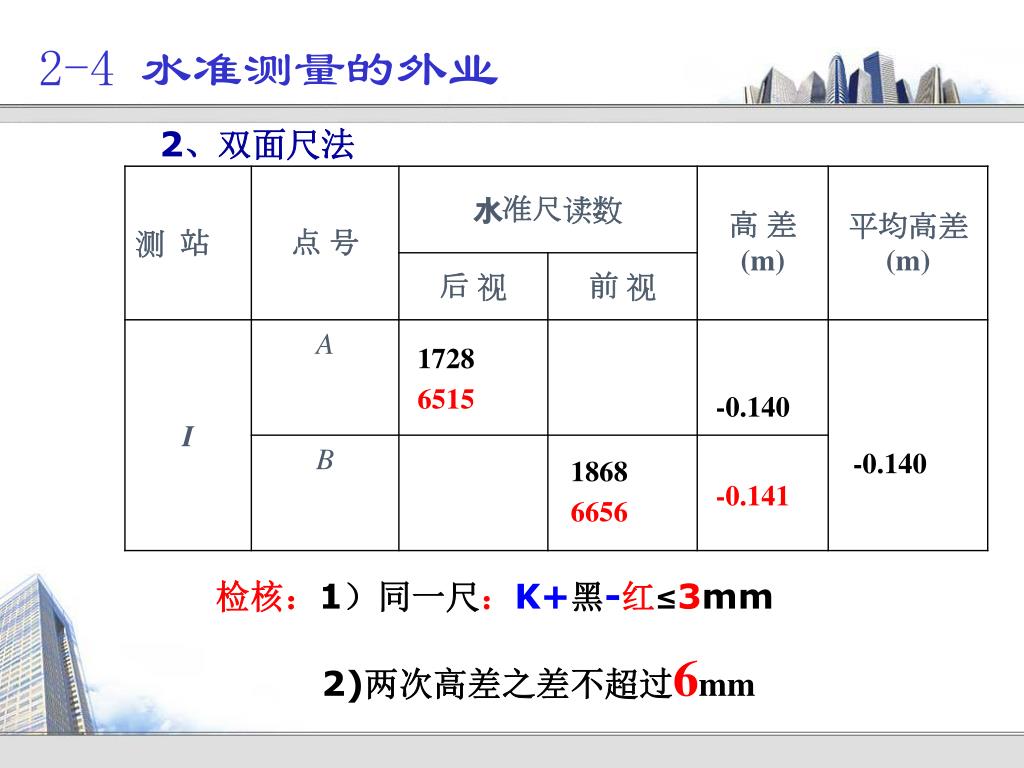

  27. 2-4 水准测量的外业 2、双面尺法 1728 6515 -0.140 -0.140 1868 -0.141 6656 检核：1）同一尺：K+黑-红≤3mm 2)两次高差之差不超过6mm

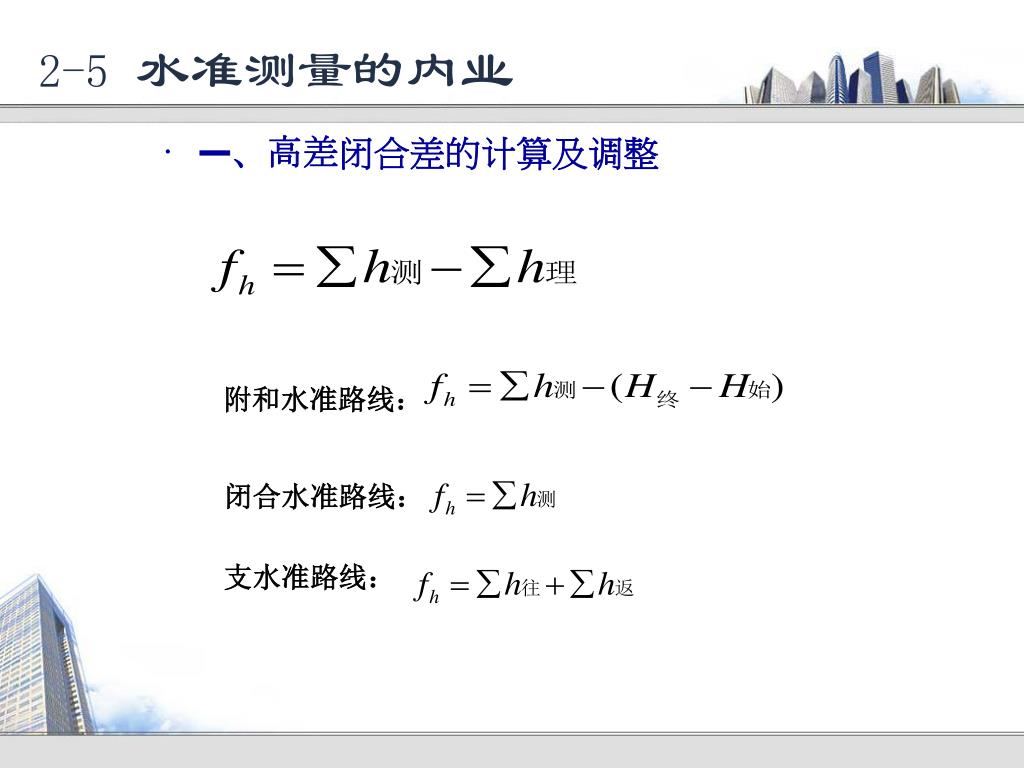

  28. 2-5水准测量的内业 • 一、高差闭合差的计算及调整 附和水准路线： 闭合水准路线： 支水准路线：

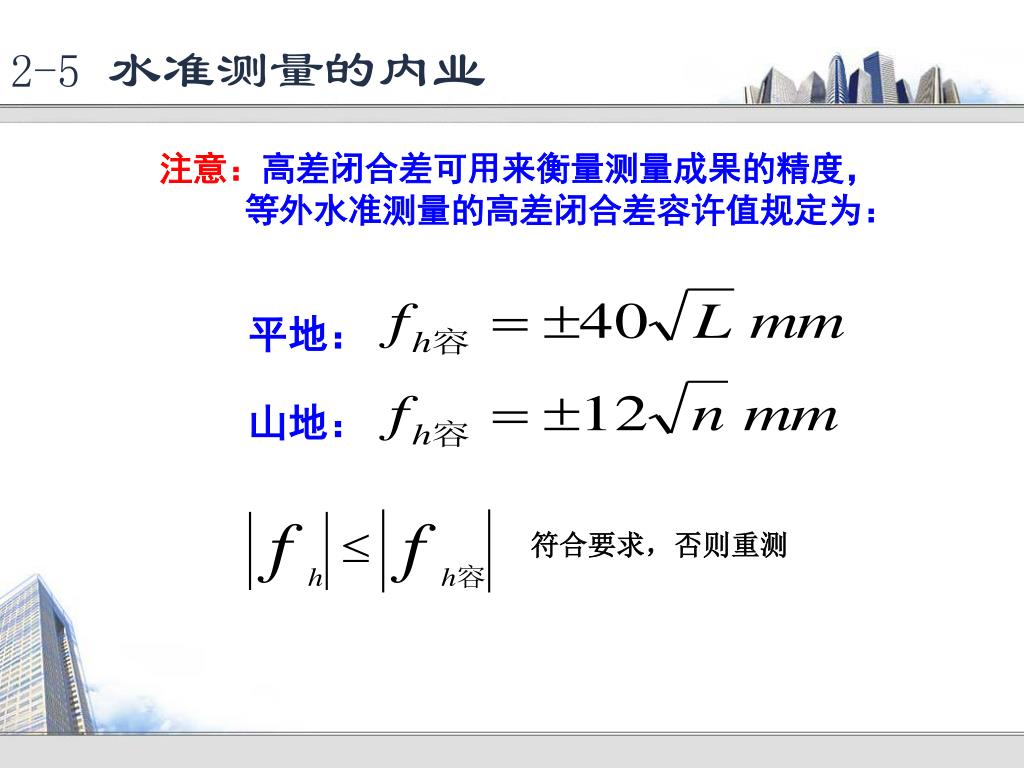

  29. 2-5水准测量的内业 平地： 山地： 注意：高差闭合差可用来衡量测量成果的精度， 等外水准测量的高差闭合差容许值规定为： 符合要求，否则重测

  30. 2-5 水准测量的内业 调整原则：按与测段距离（或测站数）成正比，并反其符号改正到各相应的高差上，得改正后高差。 按距离： 按测站数： 检核：

  31. 二、计算改正后高差 三、计算高程

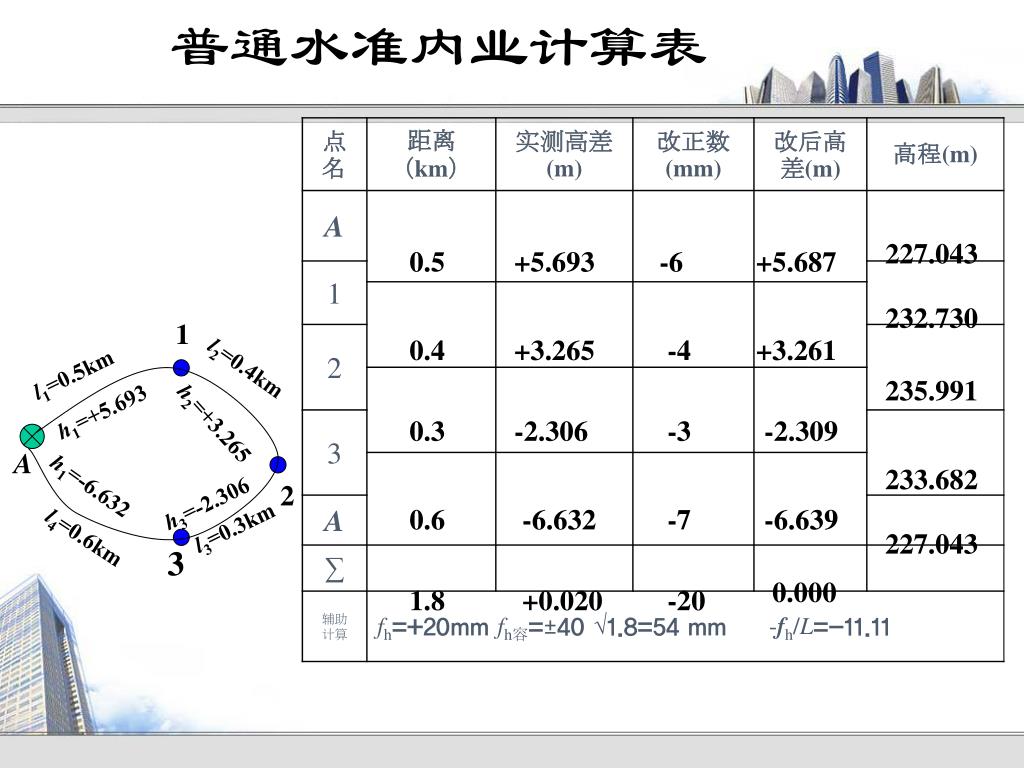

  32. 普通水准内业计算表 1 l1=0.5km h1=+5.693 h2=+3.265 A 2 h3=-2.306 h1=-6.632 l3=0.3km l4=0.6km 3 227.043 0.5 +5.693 -6 +5.687 232.730 0.4 +3.265 -4 +3.261 l2=0.4km 235.991 0.3 -2.306 -3 -2.309 233.682 0.6 -6.632 -7 -6.639 227.043 0.000 1.8 +0.020 -20
