航海常識 組員：呂依、劉曉潔、王雅貞、方琬琪、 楊茗卉、劉佳宜、陳薏安、陳曉琳、蔡淑芬 指導老師：戴堯種

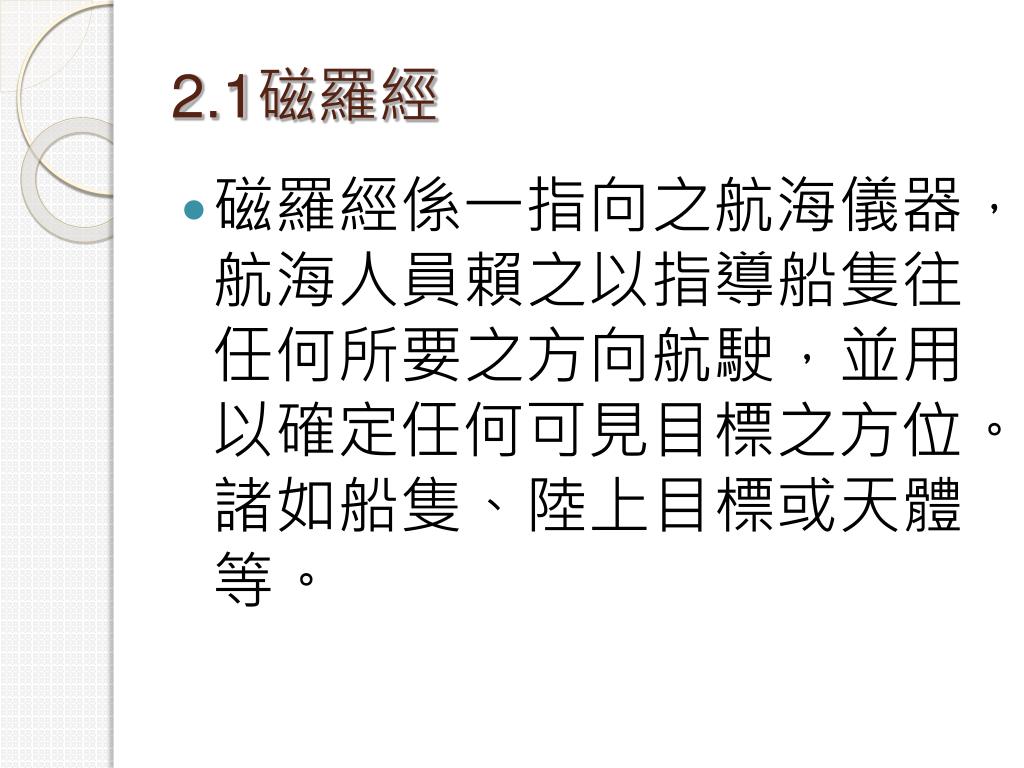

2.1磁羅經 • 磁羅經係一指向之航海儀器，航海人員賴之以指導船隻往任何所要之方向航駛，並用以確定任何可見目標之方位。諸如船隻、陸上目標或天體等。
2.1.1磁羅經構造 • 1. 羅經盤（Compass Card），簡稱羅盤，其中心圓盤及輪緣（Rim）為鋁製，兩者使用32條之絲線連接，其上再分段貼以印妥度數及方位點之米紙絲線，其構材甚輕，一般十吋之羅經其羅經盤之重量約為12公克左右。

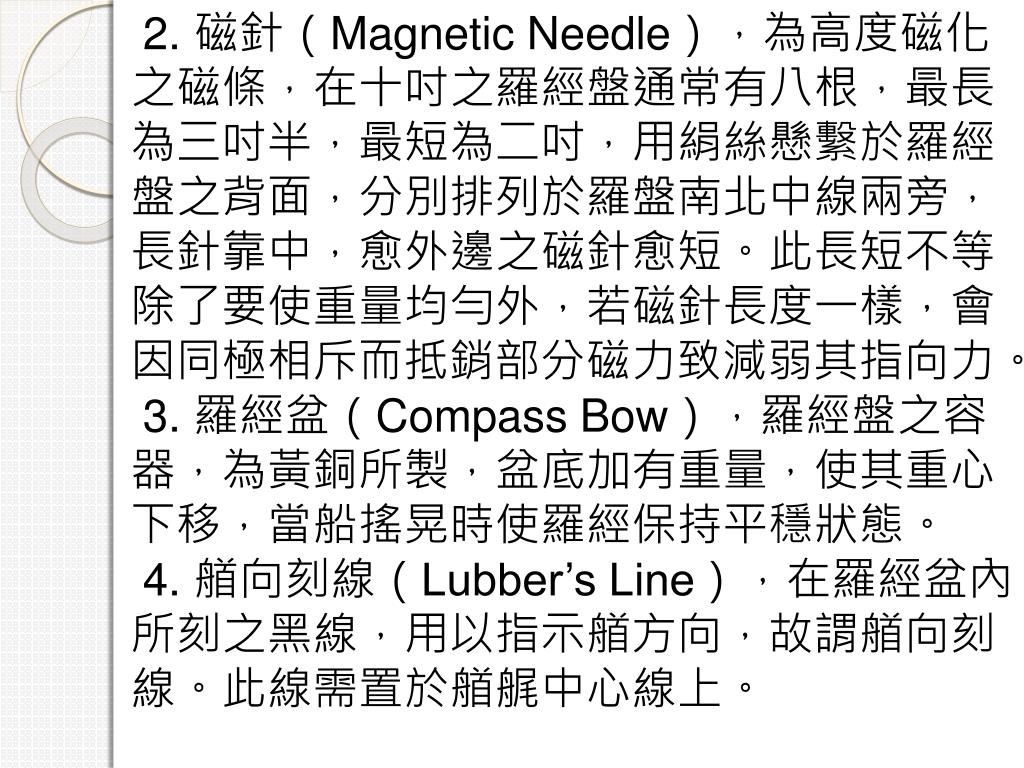

2. 磁針（Magnetic Needle），為高度磁化之磁條，在十吋之羅經盤通常有八根，最長為三吋半，最短為二吋，用絹絲懸繫於羅經盤之背面，分別排列於羅盤南北中線兩旁，長針靠中，愈外邊之磁針愈短。此長短不等除了要使重量均勻外，若磁針長度一樣，會因同極相斥而抵銷部分磁力致減弱其指向力。 3. 羅經盆（Compass Bow），羅經盤之容器，為黃銅所製，盆底加有重量，使其重心下移，當船搖晃時使羅經保持平穩狀態。 4. 艏向刻線（Lubber’s Line），在羅經盆內所刻之黑線，用以指示艏方向，故謂艏向刻線。此線需置於艏艉中心線上。
2.1.2磁差與自差 • 1.地磁差（Mangnetic Variation or Declination; Var.） • 某地之真子午線（True Meridian）與磁子午線（Magnetic Meridian）間之水平夾角稱為該地之地磁差（Magnetic Variation or Declination; Var.）。又稱磁偏角或地磁偏。當地球磁場之方向偏於子午線之西，即該地磁針之尋北端指於真北之西時，稱其為西磁偏差（Westerly Variation）。當磁針之尋北端指於真北之東時，稱其為東磁偏差（Easterly Variation）。

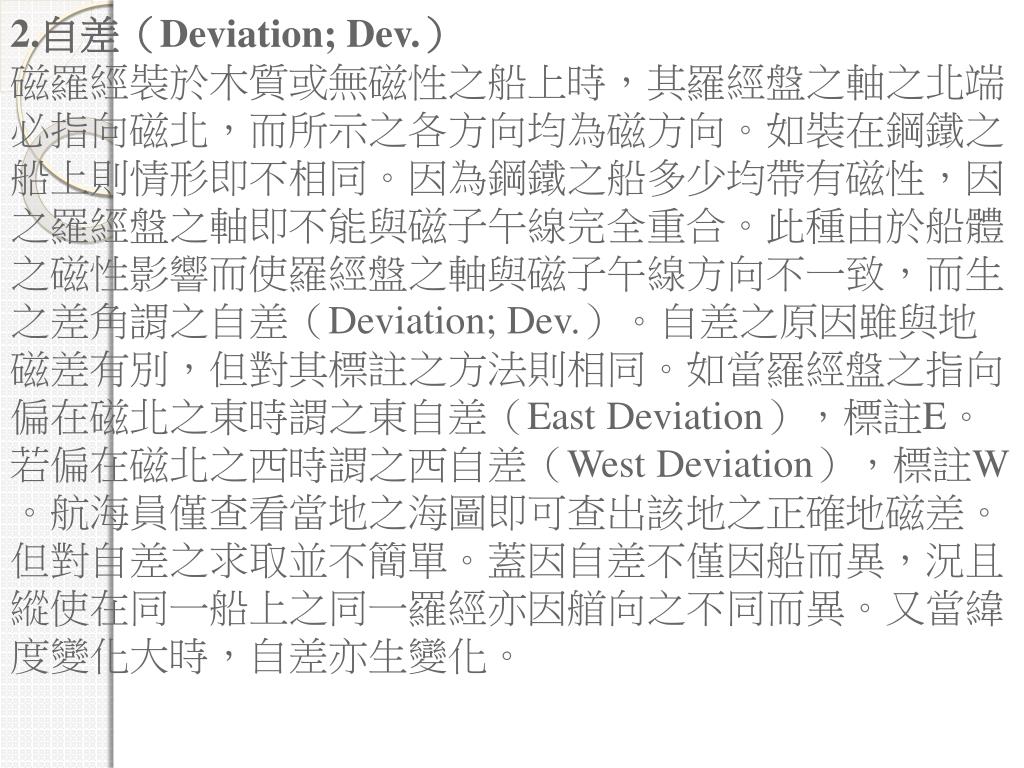

2.自差（Deviation; Dev.） 磁羅經裝於木質或無磁性之船上時，其羅經盤之軸之北端必指向磁北，而所示之各方向均為磁方向。如裝在鋼鐵之船上則情形即不相同。因為鋼鐵之船多少均帶有磁性，因之羅經盤之軸即不能與磁子午線完全重合。此種由於船體之磁性影響而使羅經盤之軸與磁子午線方向不一致，而生之差角謂之自差（Deviation; Dev.）。自差之原因雖與地磁差有別，但對其標註之方法則相同。如當羅經盤之指向偏在磁北之東時謂之東自差（East Deviation），標註E。若偏在磁北之西時謂之西自差（West Deviation），標註W。航海員僅查看當地之海圖即可查出該地之正確地磁差。但對自差之求取並不簡單。蓋因自差不僅因船而異，況且縱使在同一船上之同一羅經亦因艏向之不同而異。又當緯度變化大時，自差亦生變化。

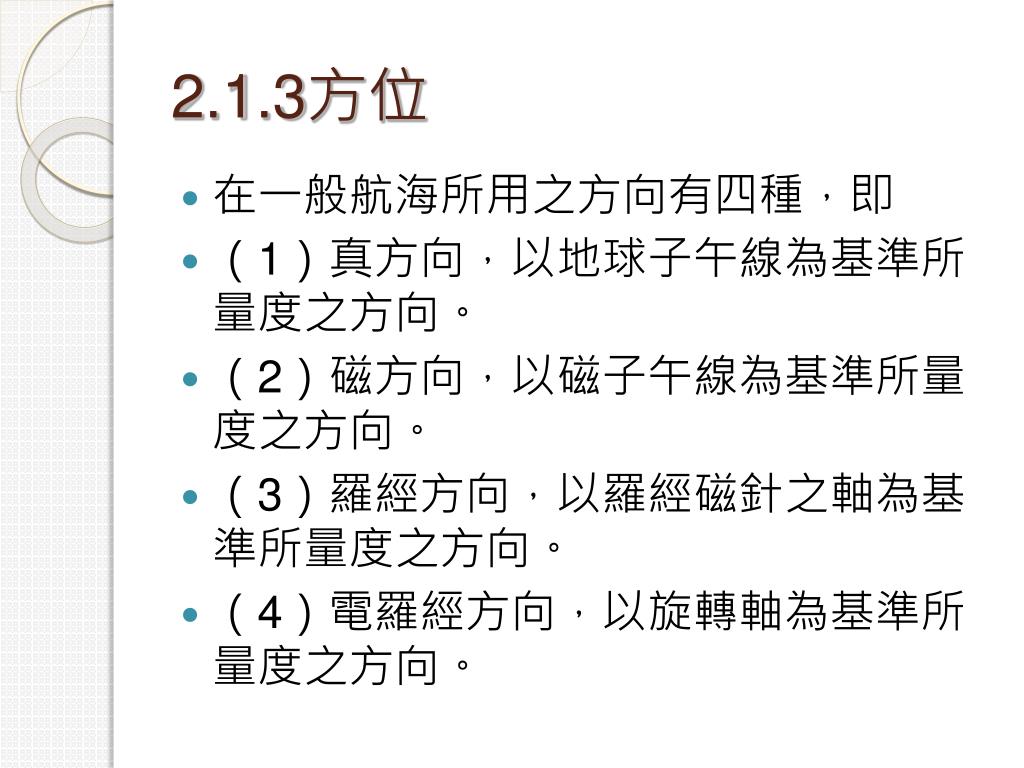

2.1.3方位 • 在一般航海所用之方向有四種，即 • （1）真方向，以地球子午線為基準所量度之方向。 • （2）磁方向，以磁子午線為基準所量度之方向。 • （3）羅經方向，以羅經磁針之軸為基準所量度之方向。 • （4）電羅經方向，以旋轉軸為基準所量度之方向。
2.2測深方法 • 水深為船舶安全航行之首要條件，動力小船航行至少應保持一公尺以上的 • 安全水深。水淺可直接以竹竿測深，水深則須以測深錘測深。 • 測深錘為最古老與簡易之測深方法。鉛錘重約３至６公斤，連結有水深標 • 記之繩索，鉛錘底有一凹口，以牛油或肥皂填入，可於測深時，沾上海底 • 底質，測深時，將鉛錘向船首前方拋出，待鉛錘垂直到底，由繩上之標記 • 可得當時水深。

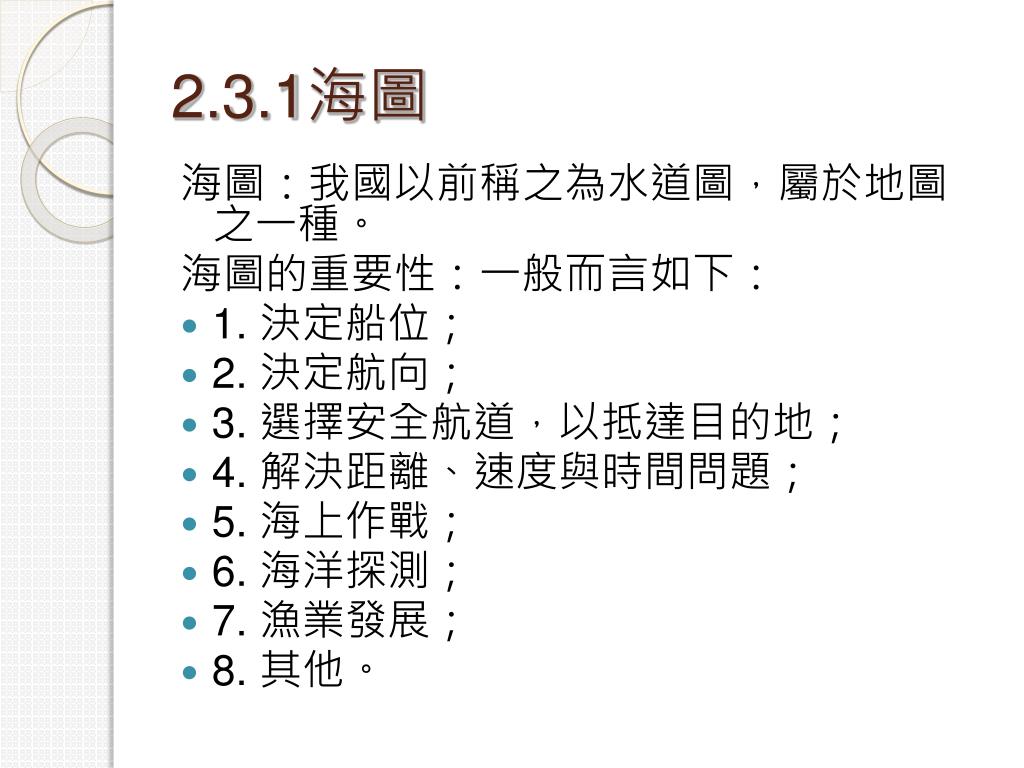

2.3.1海圖 海圖：我國以前稱之為水道圖，屬於地圖之一種。 海圖的重要性：一般而言如下： • 1. 決定船位； • 2. 決定航向； • 3. 選擇安全航道，以抵達目的地； • 4. 解決距離、速度與時間問題； • 5. 海上作戰； • 6. 海洋探測； • 7. 漁業發展； • 8. 其他。
海圖的分類： 1. 總圖（General Chart） 比例尺小於 1:1,000,000 者，通常為 1:4,000,000，供作航程計劃，及遠距離航行之用。 2. 航洋圖（Sailing Chart） 比例尺為 1:1,000,000 到 1:600,000，亦供遠距離航行之用。 3. 航海圖（General Chart of Coast） 比例尺在 1:600,000 到 1:100,000，比航洋圖為小，我國多採 1:300,000，一般航行多採此圖。 4. 海岸圖（Coast Chart） 比例尺在 1:100,000 到 1:50,000，供船隻在港灣附近，及進入相當寬之海灣沿岸，或在外圍礁灘、島嶼內航行用。 5. 港灣圖（Harbour Chart） 比例尺大於 1:50,000，進出港用；或稱港區圖。 6. 內陸水道圖（Intracoastal Waterway Chart） 比例尺 1:25,000，供內陸水道航行用。 7. 分圖（Plan） 為在海圖中，為某區而予以特別放大之圖區。

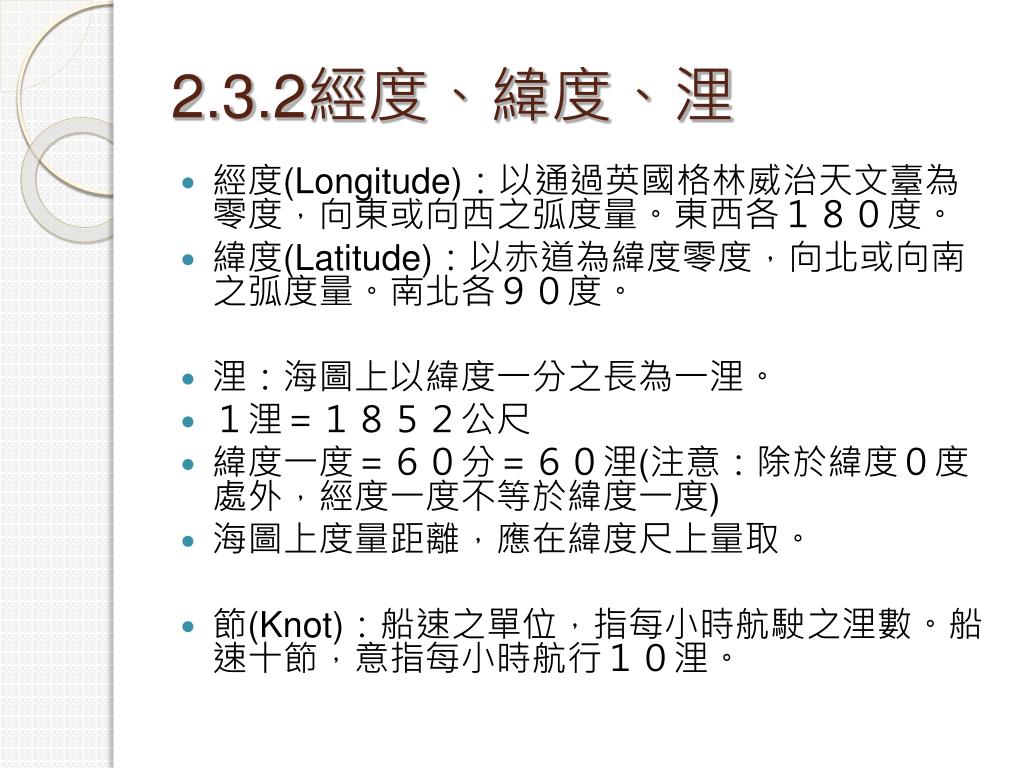

2.3.2經度、緯度、浬 • 經度(Longitude)：以通過英國格林威治天文臺為零度，向東或向西之弧度量。東西各１８０度。 • 緯度(Latitude)：以赤道為緯度零度，向北或向南之弧度量。南北各９０度。 • 浬：海圖上以緯度一分之長為一浬。 • １浬＝１８５２公尺 • 緯度一度＝６０分＝６０浬(注意：除於緯度０度處外，經度一度不等於緯度一度) • 海圖上度量距離，應在緯度尺上量取。 • 節(Knot)：船速之單位，指每小時航駛之浬數。船速十節，意指每小時航行１０浬。

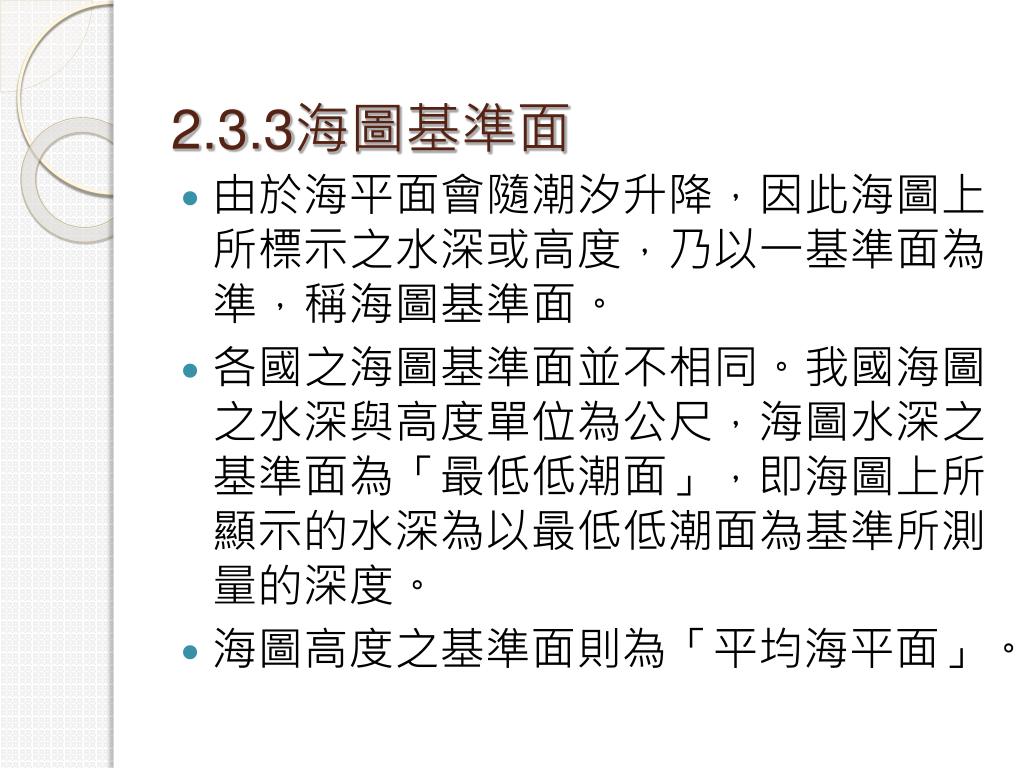

2.3.3海圖基準面 • 由於海平面會隨潮汐升降，因此海圖上所標示之水深或高度，乃以一基準面為準，稱海圖基準面。 • 各國之海圖基準面並不相同。我國海圖之水深與高度單位為公尺，海圖水深之基準面為「最低低潮面」，即海圖上所顯示的水深為以最低低潮面為基準所測量的深度。 • 海圖高度之基準面則為「平均海平面」。

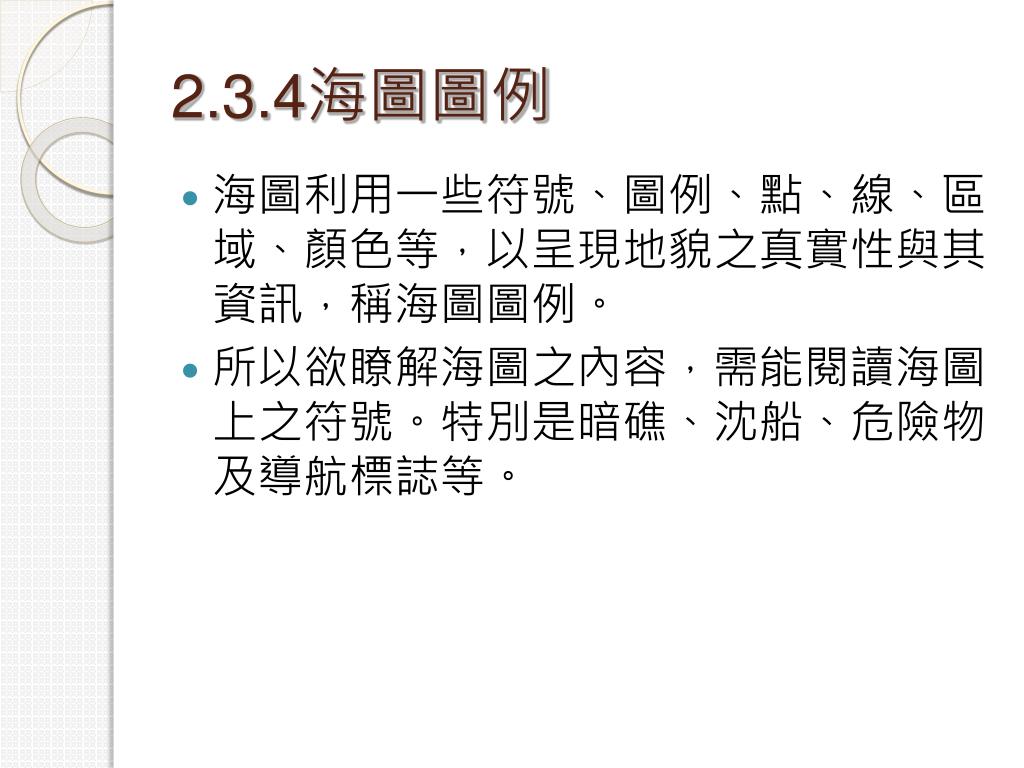

2.3.4海圖圖例 • 海圖利用一些符號、圖例、點、線、區域、顏色等，以呈現地貌之真實性與其資訊，稱海圖圖例。 • 所以欲瞭解海圖之內容，需能閱讀海圖上之符號。特別是暗礁、沈船、危險物及導航標誌等。

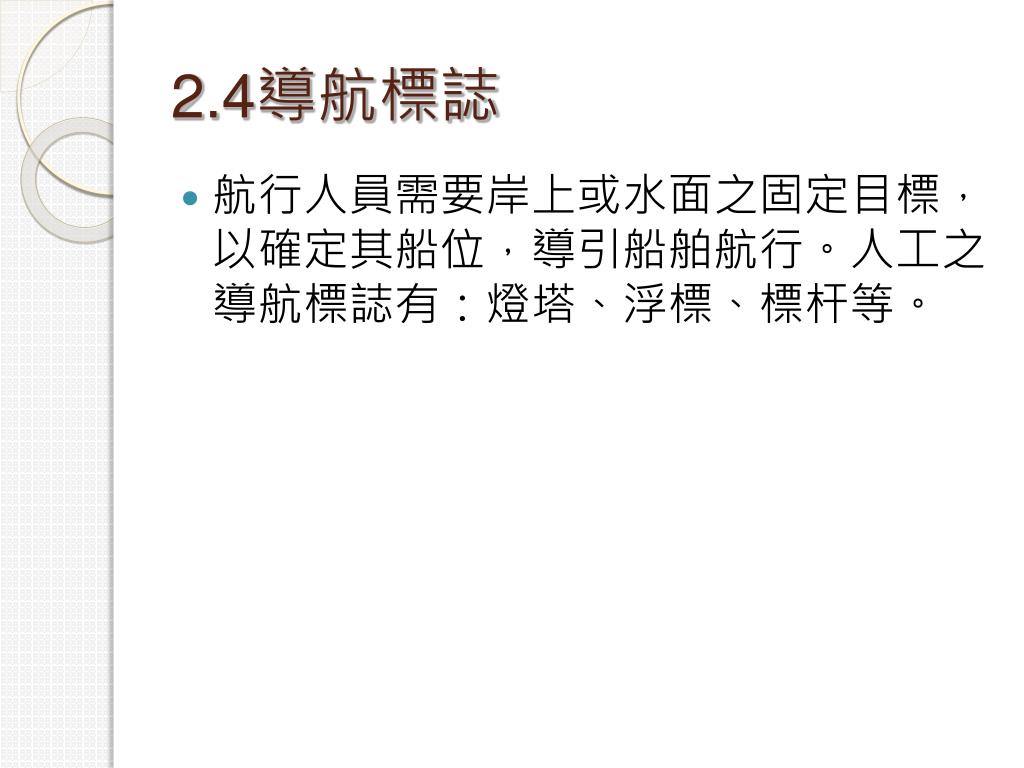

2.4導航標誌 • 航行人員需要岸上或水面之固定目標，以確定其船位，導引船舶航行。人工之導航標誌有：燈塔、浮標、標杆等。

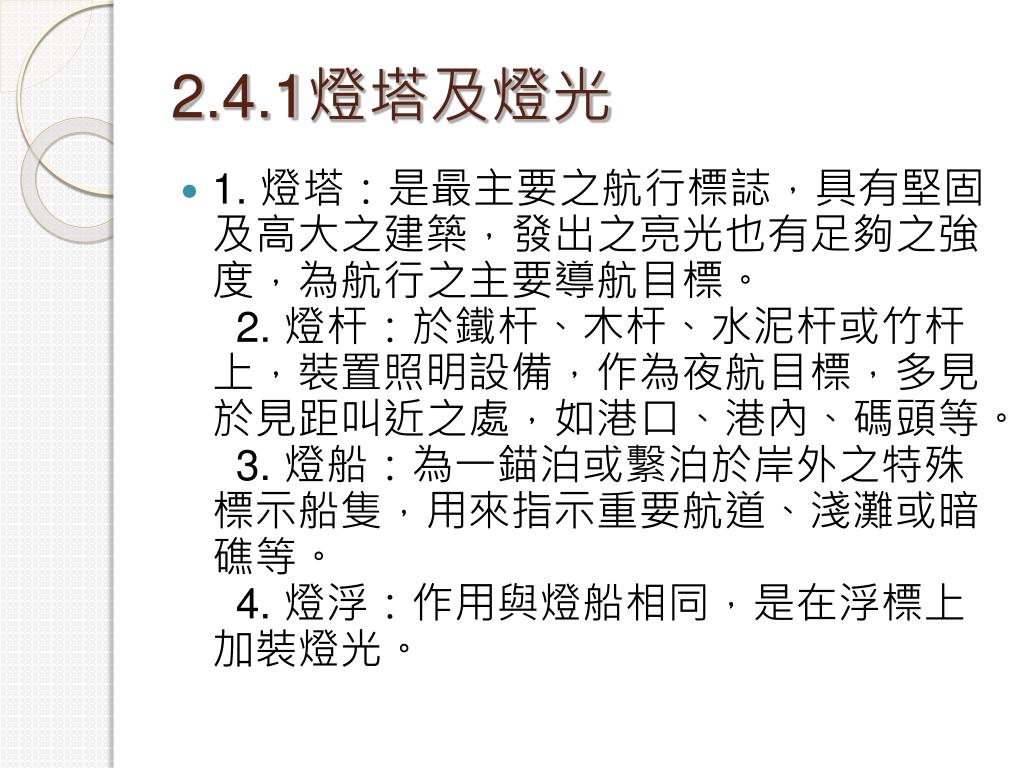

2.4.1燈塔及燈光 • 1. 燈塔：是最主要之航行標誌，具有堅固及高大之建築，發出之亮光也有足夠之強度，為航行之主要導航目標。2. 燈杆：於鐵杆、木杆、水泥杆或竹杆上，裝置照明設備，作為夜航目標，多見於見距叫近之處，如港口、港內、碼頭等。3. 燈船：為一錨泊或繫泊於岸外之特殊標示船隻，用來指示重要航道、淺灘或暗礁等。4. 燈浮：作用與燈船相同，是在浮標上加裝燈光。

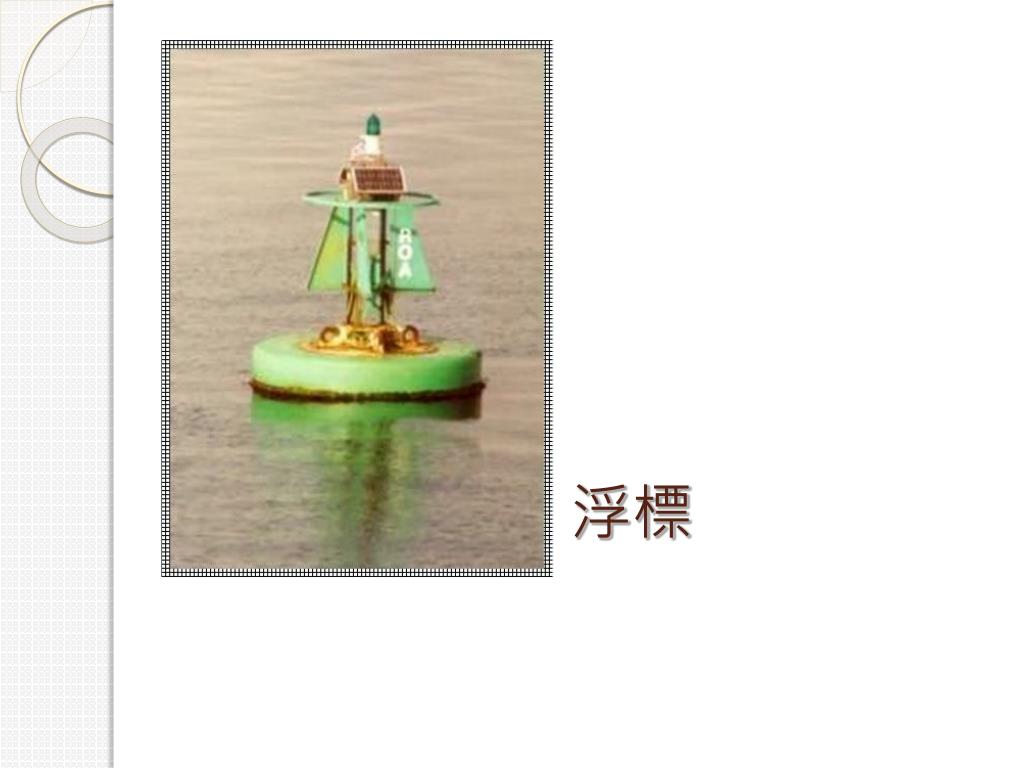

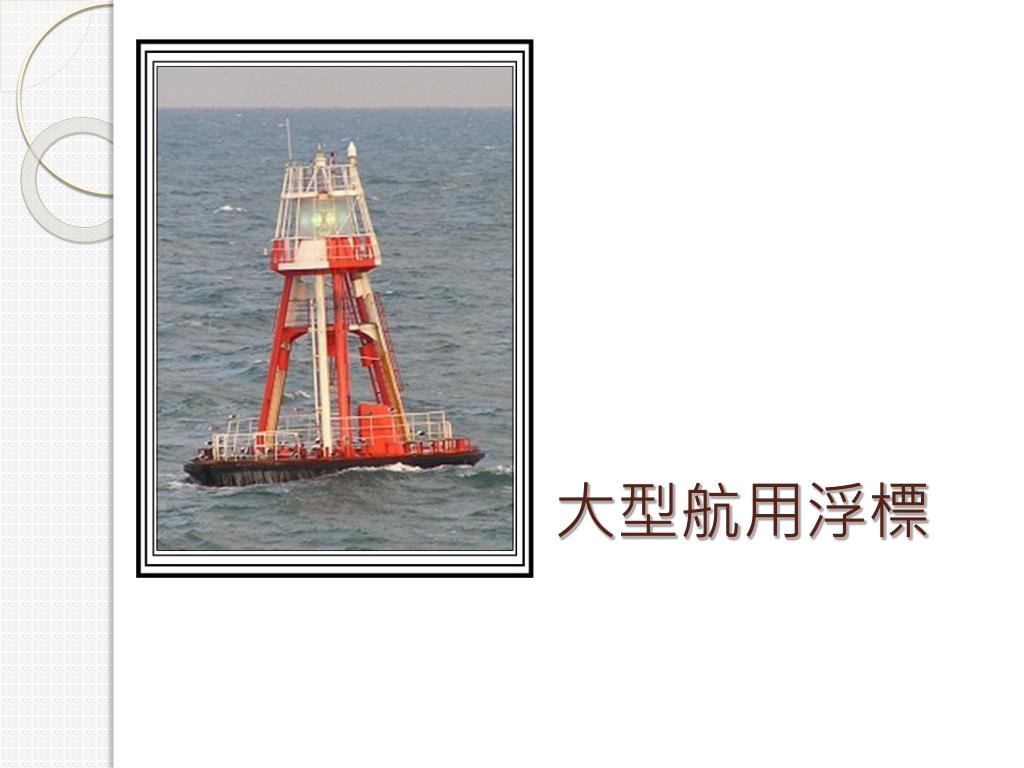

2.4.2浮標 • 浮標之顏色（我國的制度）： • 1. 左舷浮：黑色。 • 2. 右舷浮：紅色。 • 3. 中港浮、航路浮：紅黑相間橫條紋。 • 4. 障端浮、分流浮、匯流浮：紅黑相間直條紋。 • 5. 孤障浮：紅黑相間方格。 • 6. 右障浮：紅白相間方格。 • 7. 左障浮：黑白相間方格。 • 8. 沈船浮：綠色。 • 9. 測量浮：白色。 • 10. 檢疫浮：黃色。

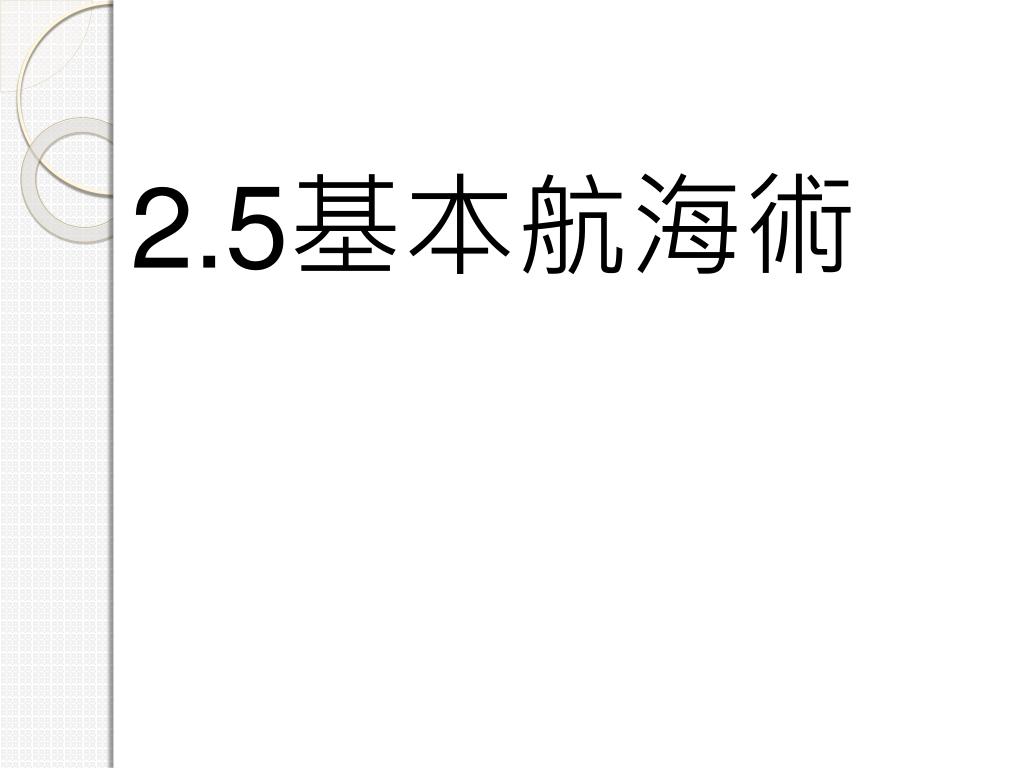

2.5.1交叉方位法 • 同時測兩目標之方位，於海圖上兩方位線之相交位置，即為定位。此法所選兩目標之交角，愈近９０度愈佳，但使用此種法之船上應備有海圖與羅經。
2.5.2歸航法 • 所謂歸航法為本船選定一固定目標，以某一航向對正該目標航行。以歸航法航行，可利用檢視目標之方位是否與航向相符，以得知本船是否偏出預定航道，此法僅需一羅經以測量目標方位，而不需定位簡易好用。 • 其法為 • ＊若測目標方位大於本船航向，則知本船船位已偏向航道左側。 • ＊若測目標方位小於本船航向，則知本船船位已偏向航道右側。

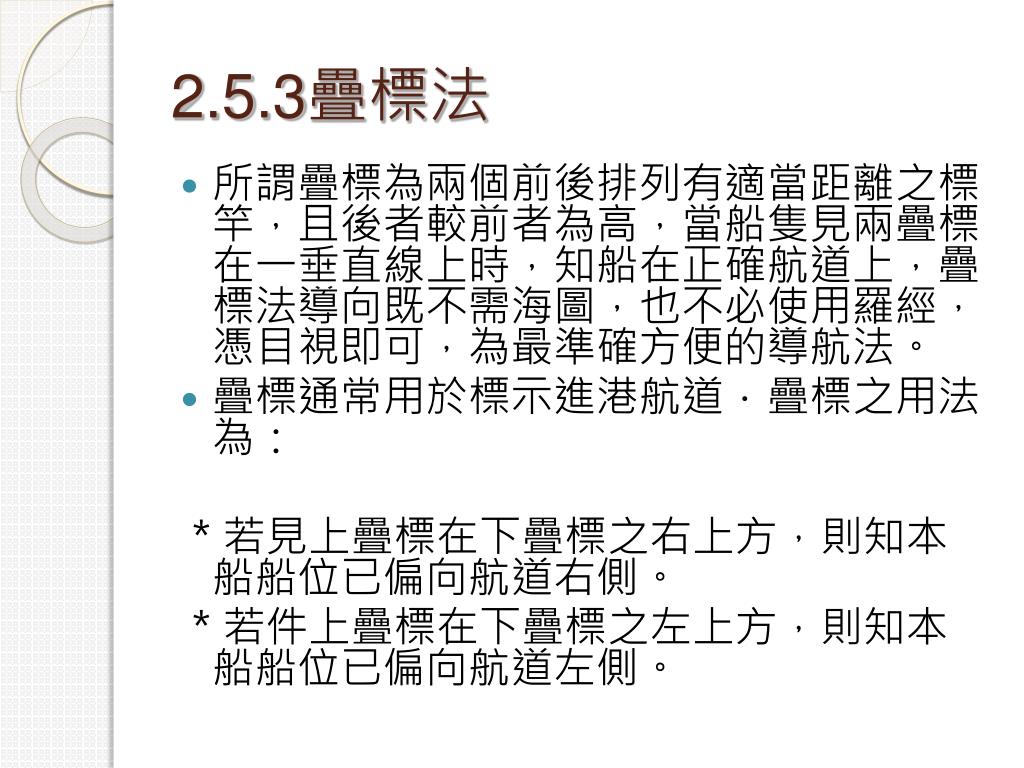

2.5.3疊標法 • 所謂疊標為兩個前後排列有適當距離之標竿，且後者較前者為高，當船隻見兩疊標在一垂直線上時，知船在正確航道上，疊標法導向既不需海圖，也不必使用羅經，憑目視即可，為最準確方便的導航法。 • 疊標通常用於標示進港航道．疊標之用法為： ＊若見上疊標在下疊標之右上方，則知本船船位已偏向航道右側。 ＊若件上疊標在下疊標之左上方，則知本船船位已偏向航道左側。

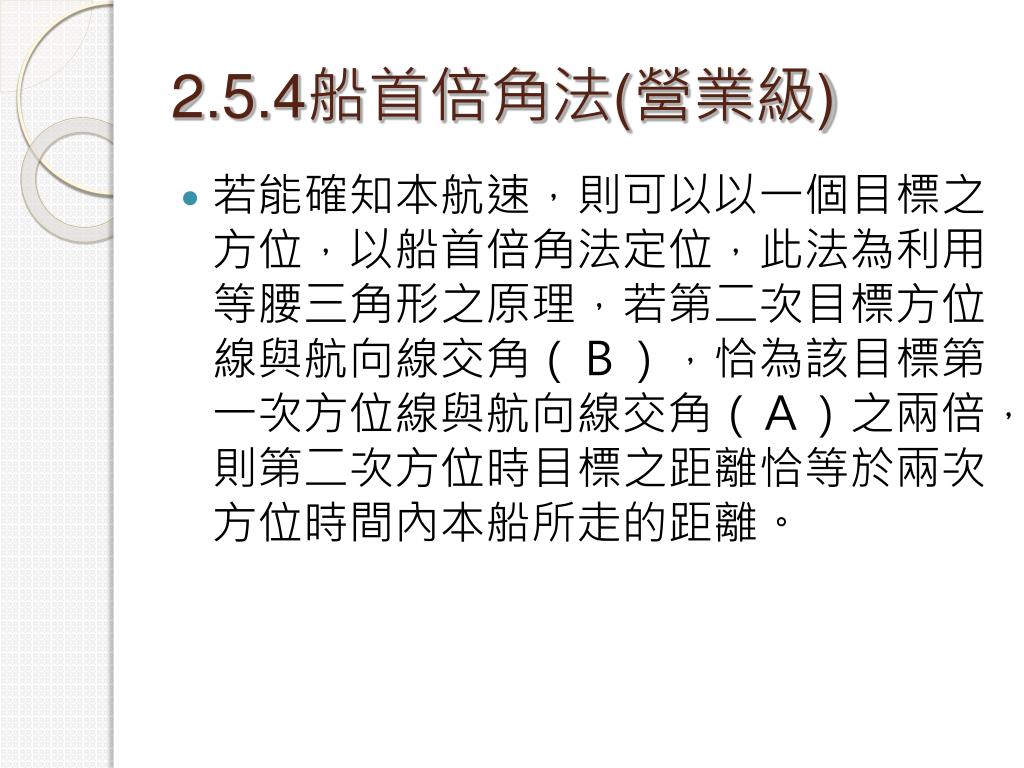

2.5.4船首倍角法(營業級) • 若能確知本航速，則可以以一個目標之方位，以船首倍角法定位，此法為利用等腰三角形之原理，若第二次目標方位線與航向線交角（Ｂ），恰為該目標第一次方位線與航向線交角（Ａ）之兩倍，則第二次方位時目標之距離恰等於兩次方位時間內本船所走的距離。

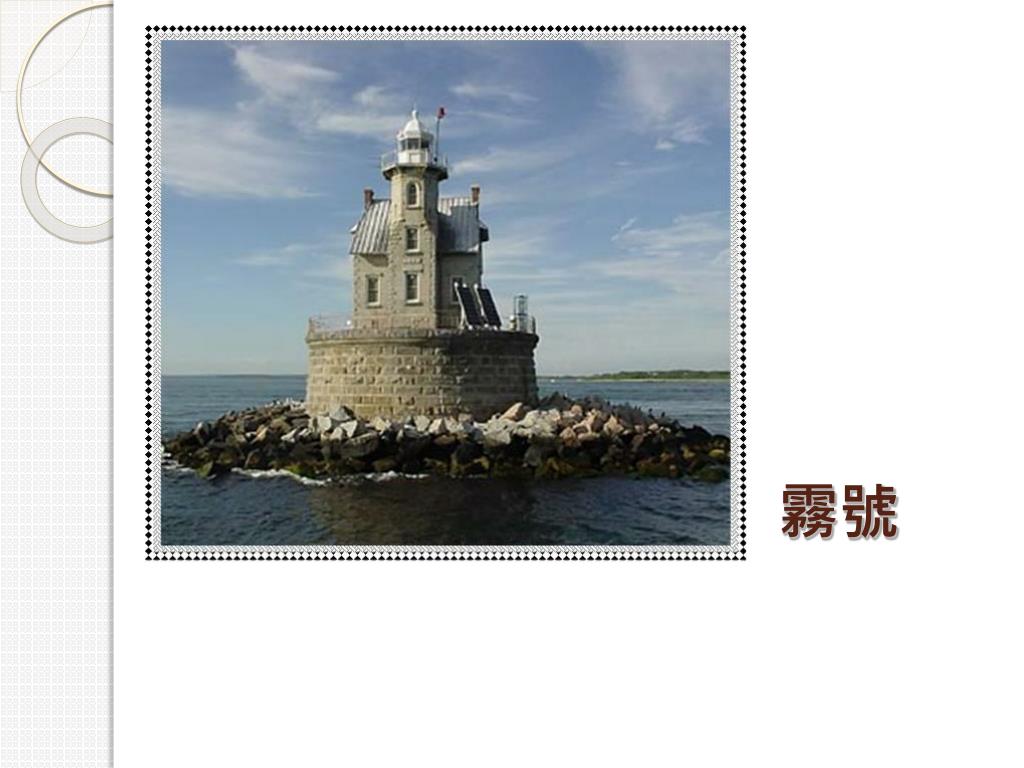

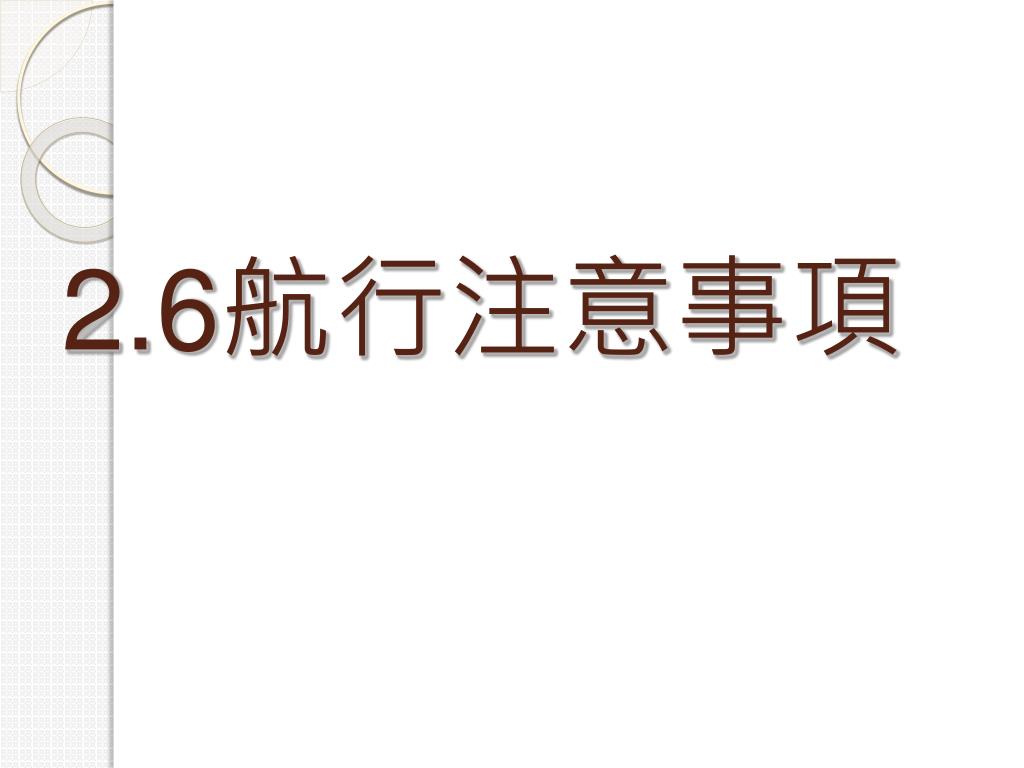

2.6.1霧中航行注意事項 • 當航行中有大霧時，小船應遵守下列規則： • 1.減速航行 • 2.使用霧中音響信號(霧中航行每兩分鐘鳴一長聲) • 3.保持肅靜,並聆聽其他霧號 • 4.備便並於必要時拋錨 • 5.必要時測深
2.6.2狹水道航行注意事項 • 當小船航行於對大船而言為狹水道之航道時，小船應遵守下列規則： • 1.盡量靠近右舷航道航行 • 2.不要由他船船艏越過 • 3.川越航道時盡量採與航道垂直之角度穿越 • 4.如有側向水流,可利用岸上兩個前後目標,形成如疊標之方式,判斷本船是否受水流影響偏向
2.6.3港區航行規則 • 於港區內，由於港內水域有限，小船航行應遵守下列規則： • 1.航道內之船舶優先，航道外船隻應避讓之 • 2.出港船優先，入港船應先讓其出港 • 3.禁止兩船於港區內平行並駛 • 4.禁止於港區內追越他船 • 5.應減速慢行，避免造波興浪 • 6.繞過錨泊或繫泊之船，或防波提尖端，右轉船應行內側，左轉船應行外側
