Projecto realizado por:

António Pedro Braga

Hugo Pinto

Joana Teixeira

Luís Frederico Fonseca

concepção

Orientado por:

Prof. Álvaro Azevedo

reconstrução da ponte pênsil

slide2

concepção

dimensionamento

processo construtivo e custo

impacto visual

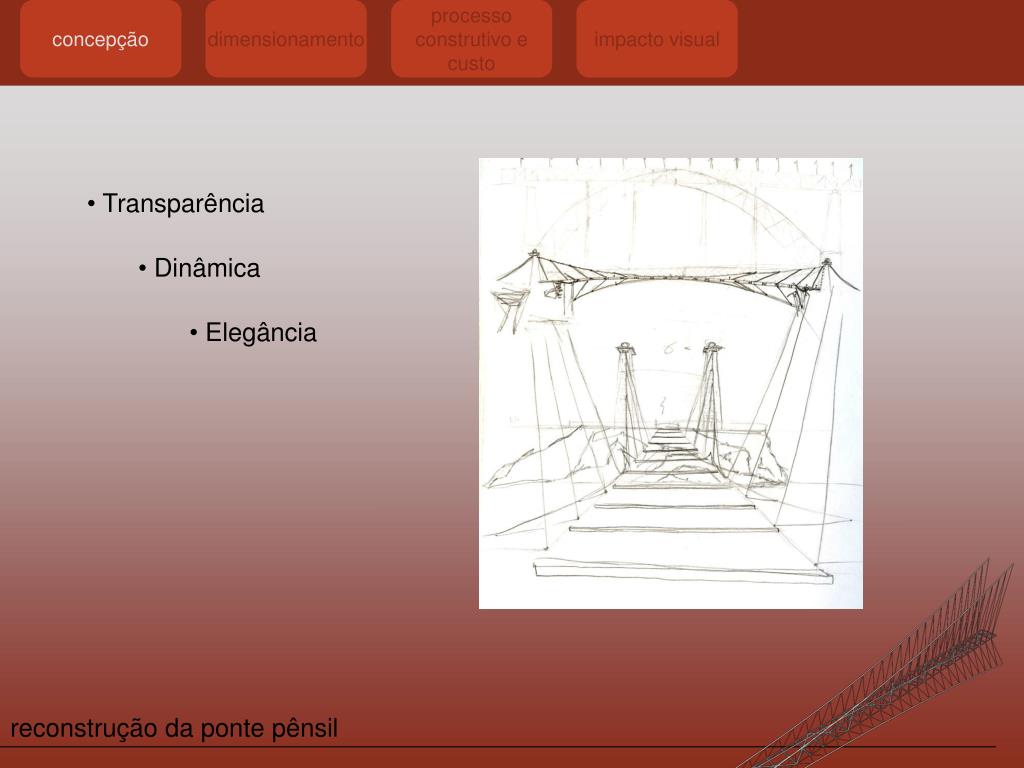

  • Transparência
  • Dinâmica
  • Elegância

reconstrução da ponte pênsil

slide3

concepção

dimensionamento

processo construtivo e custo

impacto visual

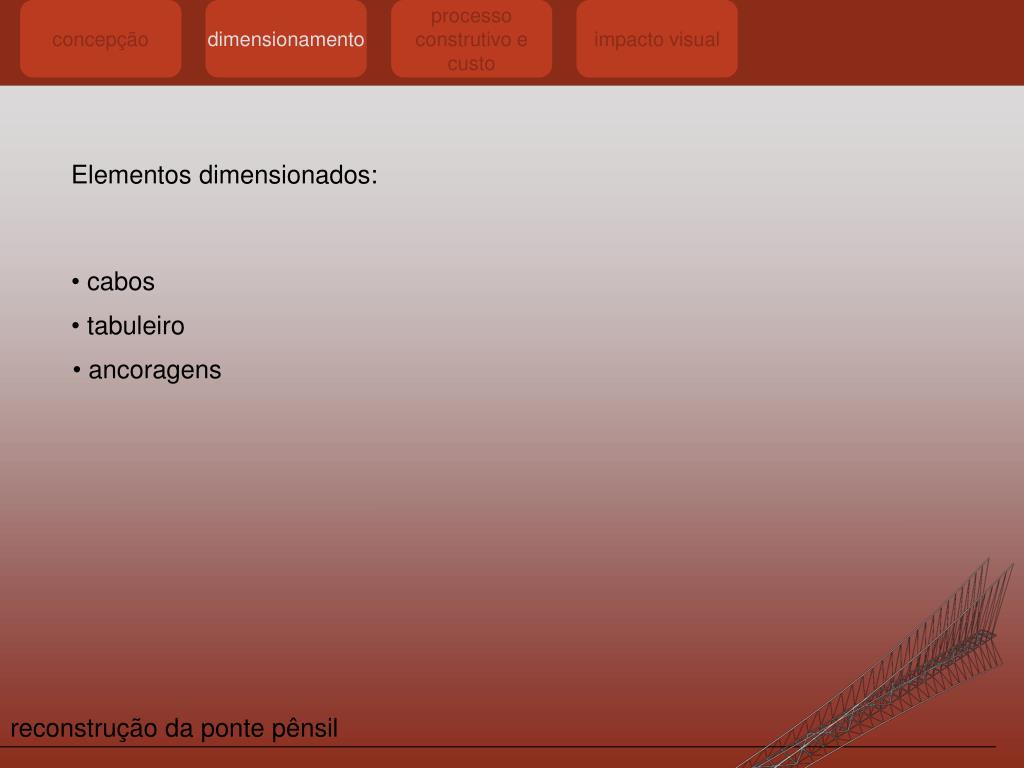

Elementos dimensionados:

  • cabos
  • tabuleiro
  • ancoragens

reconstrução da ponte pênsil

slide4

concepção

dimensionamento

(cabos)

processo construtivo e custo

impacto visual

OBJECTIVOS

3 PARÂMETROS:

  • Configuração dos pendurais
  • Resistência
  • Secções dos cabos
  • Rigidez
  • Pré - esforço
  • Comportamento Dinâmico

reconstrução da ponte pênsil

slide5

concepção

dimensionamento

(cabos)

processo construtivo e custo

impacto visual

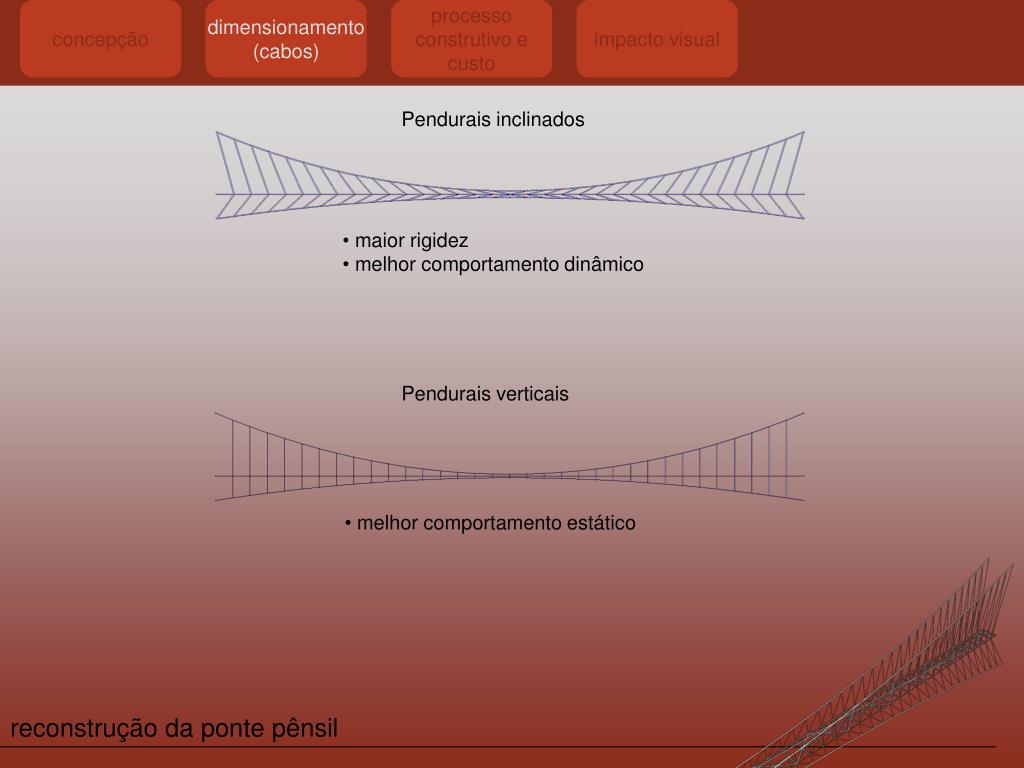

Pendurais inclinados

  • maior rigidez
  • melhor comportamento dinâmico

Pendurais verticais

  • melhor comportamento estático

reconstrução da ponte pênsil

slide6

concepção

dimensionamento

(cabos)

processo construtivo e custo

impacto visual

SOLUÇÃO IDEAL!

reconstrução da ponte pênsil

slide7

concepção

dimensionamento

(cabos)

processo construtivo e custo

impacto visual

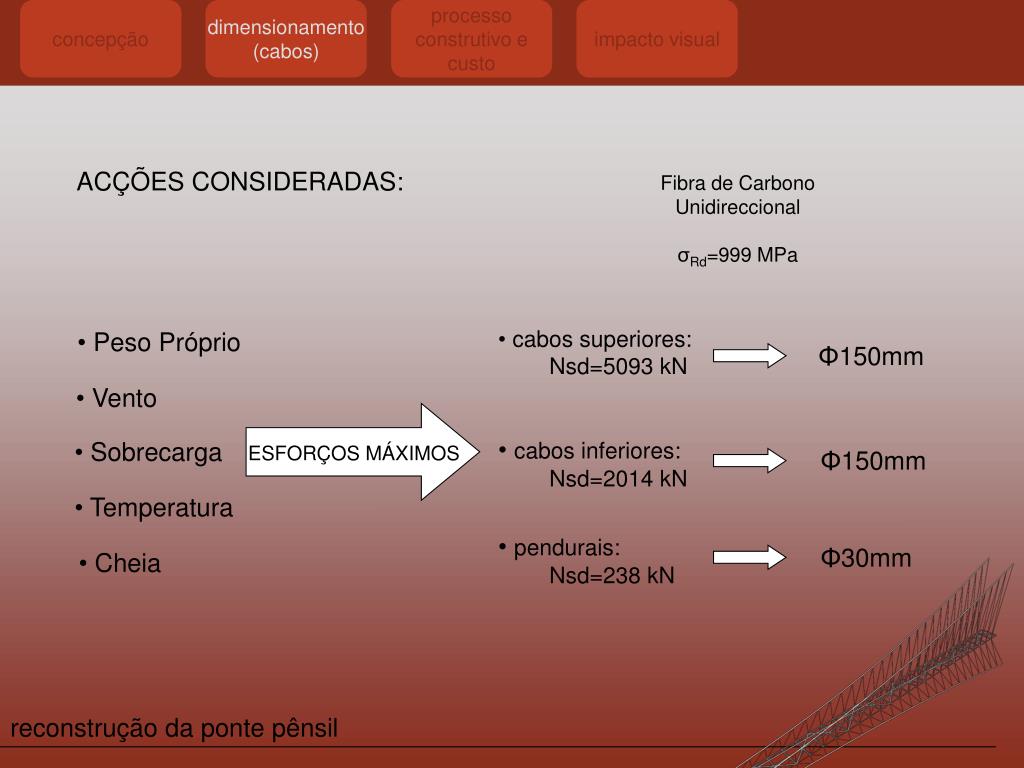

ESFORÇOS MÁXIMOS

ACÇÕES CONSIDERADAS:

Fibra de Carbono Unidireccional

σRd=999 MPa

  • cabos superiores:
    • Nsd=5093 kN
  • Peso Próprio

Φ150mm

  • Vento
  • cabos inferiores:
    • Nsd=2014 kN
  • Sobrecarga

Φ150mm

  • Temperatura
  • pendurais:
    • Nsd=238 kN

Φ30mm

  • Cheia

reconstrução da ponte pênsil

slide8

concepção

dimensionamento

(cabos)

processo construtivo e custo

impacto visual

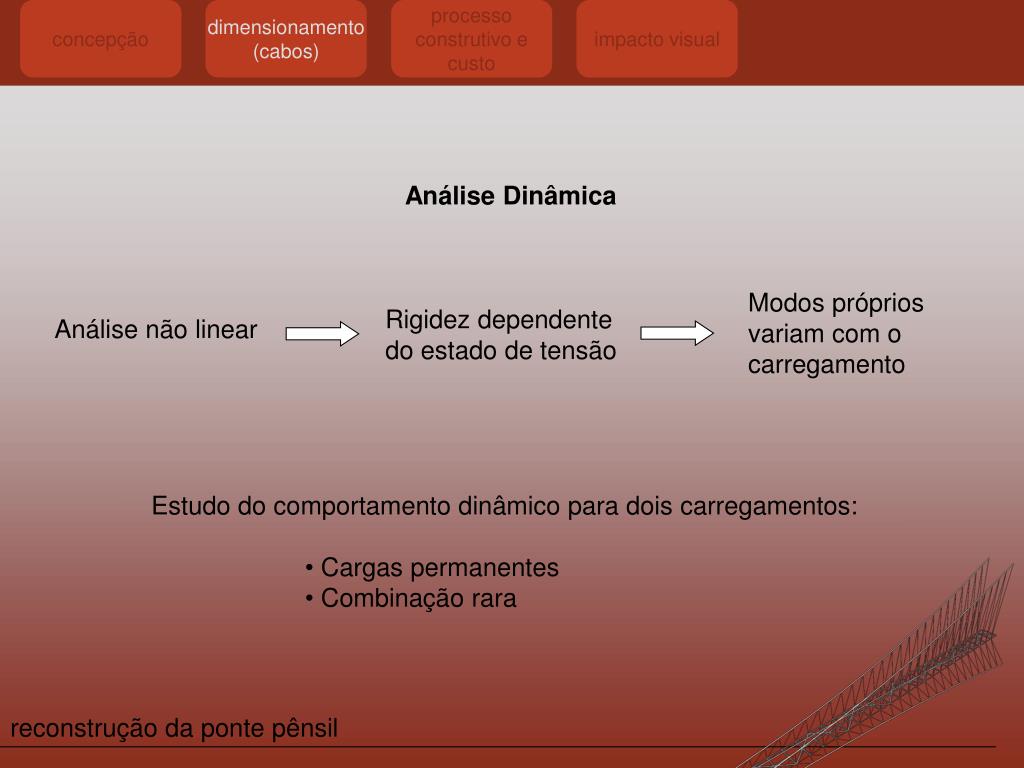

Análise Dinâmica

Modos próprios variam com o carregamento

Rigidez dependente do estado de tensão

Análise não linear

  • Estudo do comportamento dinâmico para dois carregamentos:
        • Cargas permanentes
        • Combinação rara

reconstrução da ponte pênsil

slide9

concepção

dimensionamento

(cabos)

processo construtivo e custo

impacto visual

Modos Próprios

Cargas permanentes:

Combinação rara:

  • 1º modo horizontal:1,63 Hz
  • 1º modo vertical: 3,21 Hz
  • 1º modo de torção: 3,32 Hz
  • 1º modo horizontal:1,66 Hz
  • 1º modo vertical: 3,26 Hz
  • 1º modo de torção: 3,94 Hz

Frequências de vibração acima da gama de excitação humana!

Verificação regulamentar:

1º modo vertical:

aadmissível (Regulamento Canadiano) = 0,62 m/s2

aadmissível (Regulamento Britânico) = 0,90 m/s2

amax = 0,41 m/s2

1º modo vertical:

aadmissível (Regulamento Canadiano) = 0,63 m/s2

aadmissível (Regulamento Britânico) = 0,90 m/s2

amax = 0,43 m/s2

Comparação com um caso conhecido: Ponte para a cantina da FEUP

  • tem frequências na gama de excitação humana
  • cumpre o Regulamento Britânico
  • não cumpre o Regulamento Canadiano

reconstrução da ponte pênsil

slide10

concepção

dimensionamento

(tabuleiro)

processo construtivo e custo

impacto visual

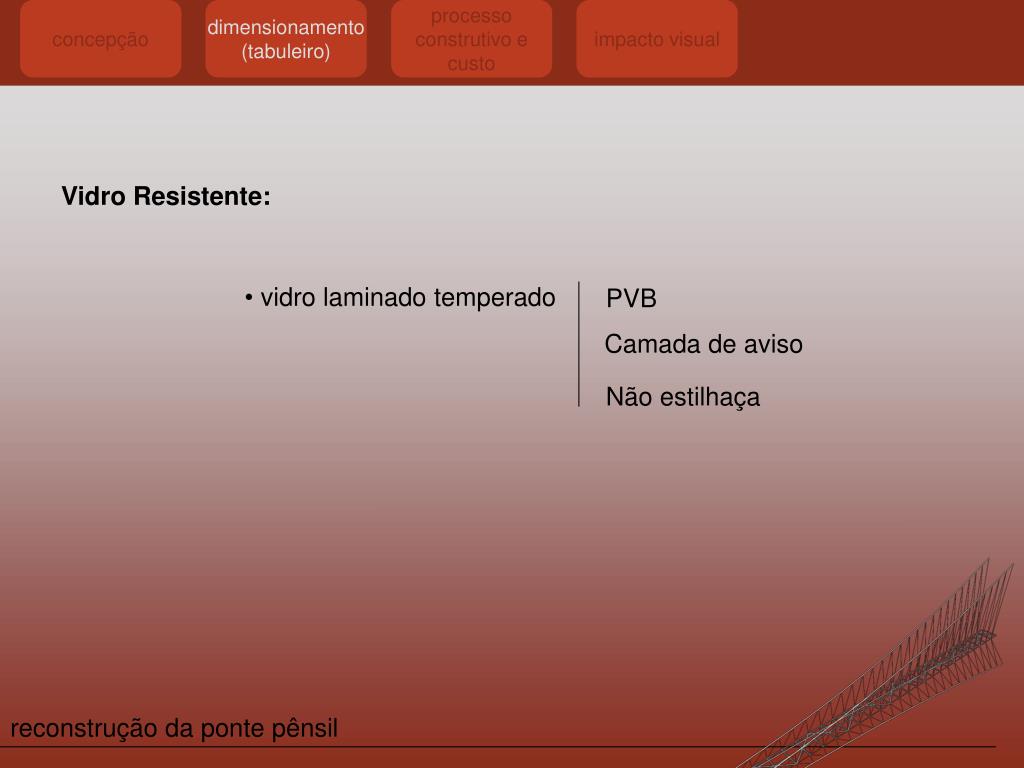

Vidro Resistente:

  • vidro laminado temperado

PVB

Camada de aviso

Não estilhaça

reconstrução da ponte pênsil

slide11

concepção

dimensionamento

(tabuleiro)

processo construtivo e custo

impacto visual

Características Resistentes:

reconstrução da ponte pênsil

slide12

concepção

dimensionamento

(tabuleiro)

processo construtivo e custo

impacto visual

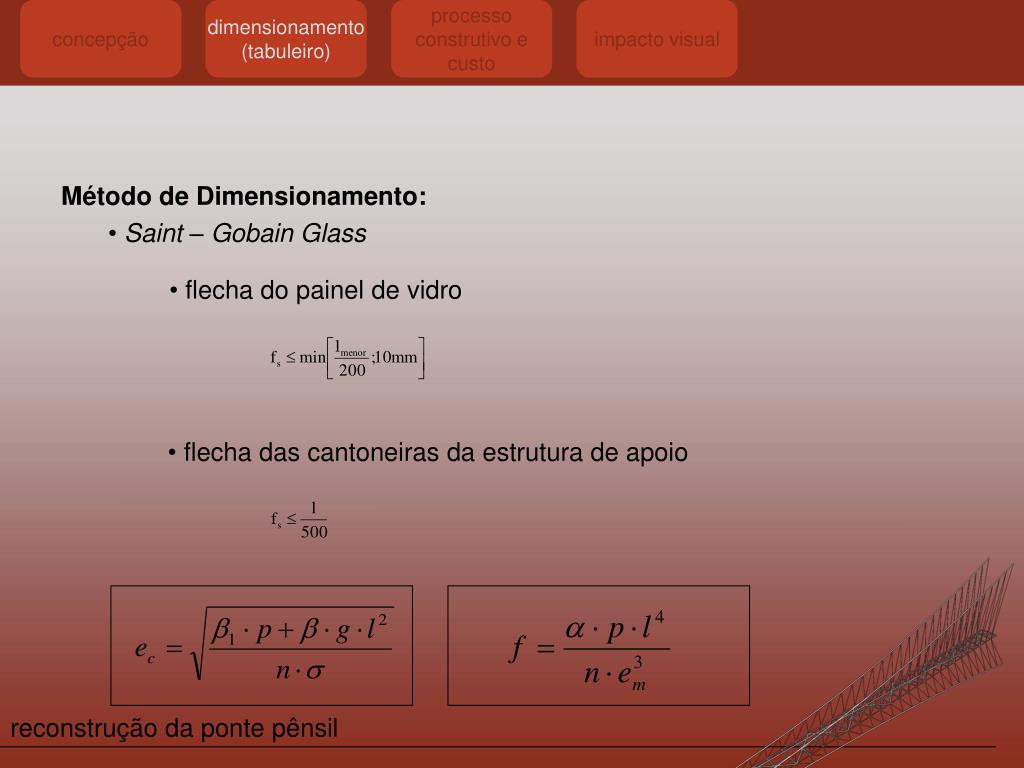

Método de Dimensionamento:

  • Saint – Gobain Glass
  • flecha do painel de vidro
  • flecha das cantoneiras da estrutura de apoio

reconstrução da ponte pênsil

slide13

concepção

dimensionamento

(tabuleiro)

processo construtivo e custo

impacto visual

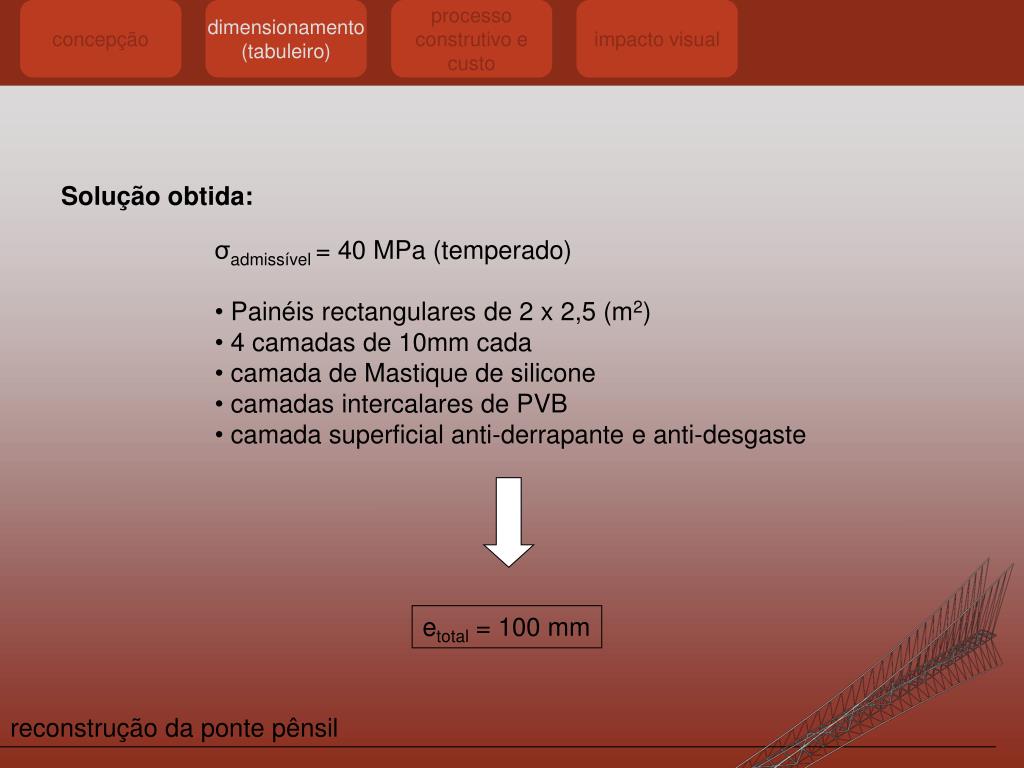

Solução obtida:

  • σadmissível= 40 MPa (temperado)
  • Painéis rectangulares de 2 x 2,5 (m2)
  • 4 camadas de 10mm cada
  • camada de Mastique de silicone
  • camadas intercalares de PVB
  • camada superficial anti-derrapante e anti-desgaste

etotal = 100 mm

reconstrução da ponte pênsil

slide14

concepção

dimensionamento

(ancoragens)

processo construtivo e custo

impacto visual

Ancoragem em rocha:

reconstrução da ponte pênsil

slide15

concepção

dimensionamento

processo construtivo e custo

impacto visual

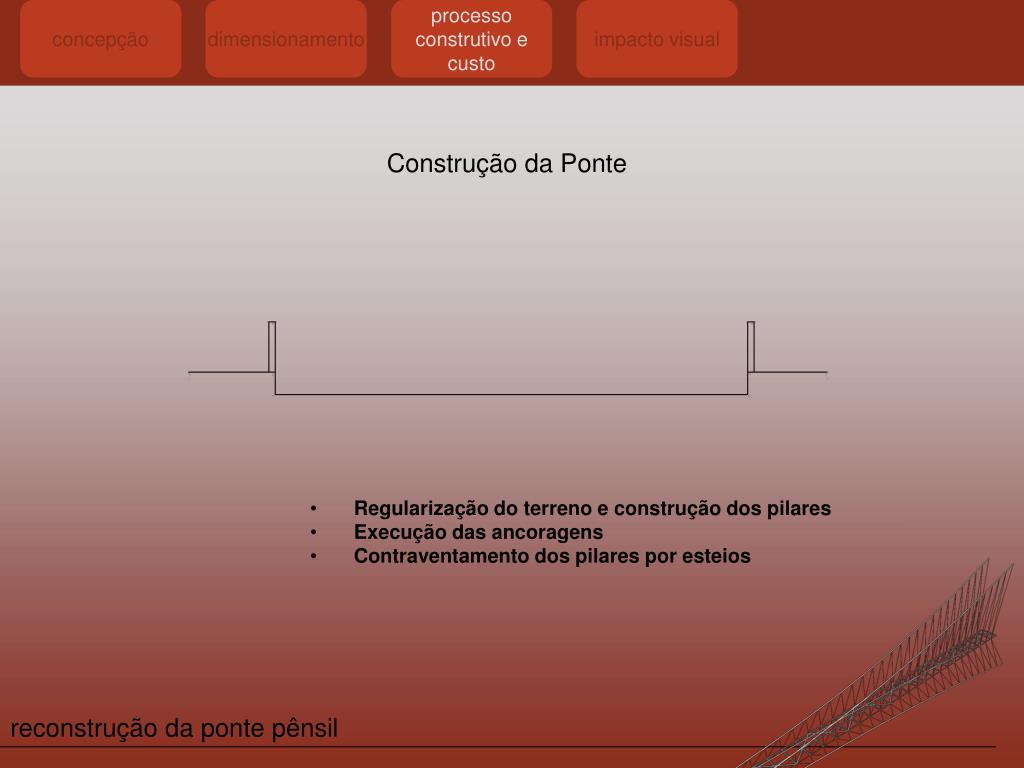

Construção da Ponte

  • Regularização do terreno e construção dos pilares
  • Execução das ancoragens
  • Contraventamento dos pilares por esteios

reconstrução da ponte pênsil

slide16

concepção

dimensionamento

processo construtivo e custo

impacto visual

Construção da Ponte

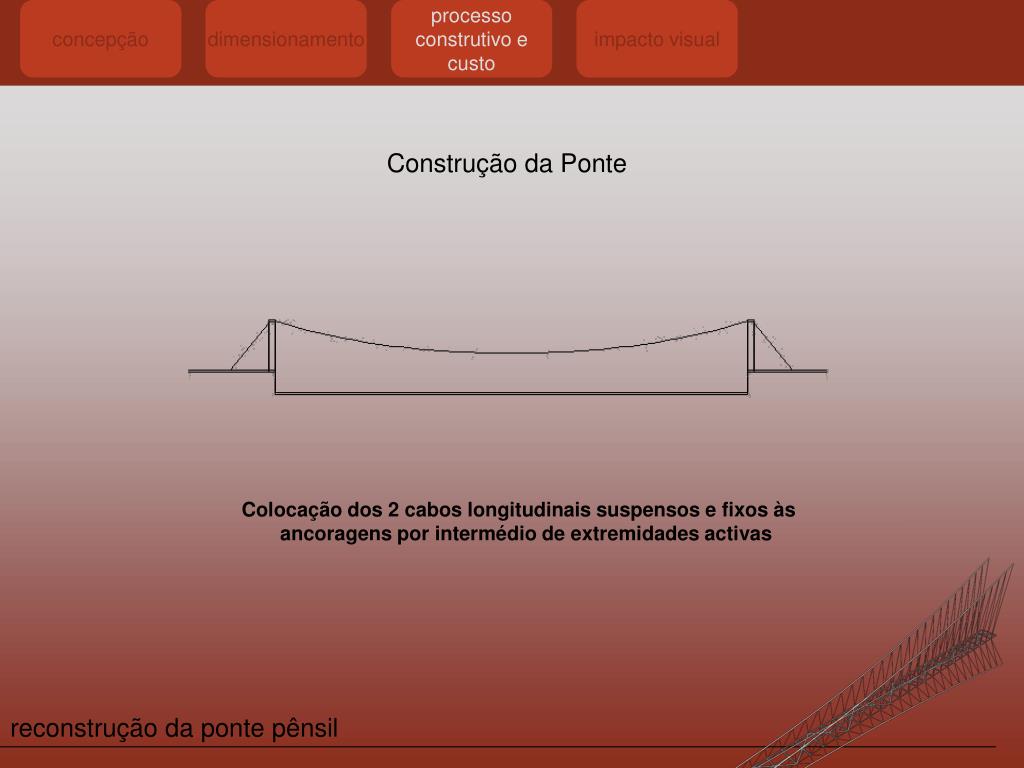

  • Colocação dos 2 cabos longitudinais suspensos e fixos às ancoragens por intermédio de extremidades activas

reconstrução da ponte pênsil

slide17

concepção

dimensionamento

processo construtivo e custo

impacto visual

Construção da Ponte

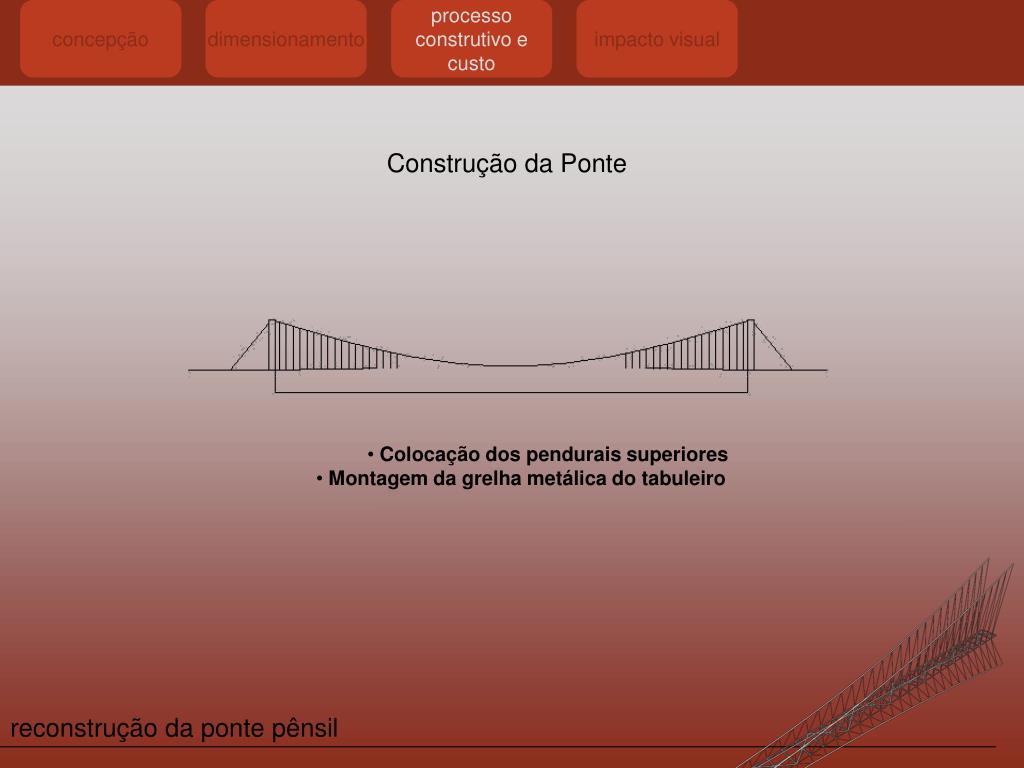

    • Colocação dos pendurais superiores
  • Montagem da grelha metálica do tabuleiro

reconstrução da ponte pênsil

slide18

concepção

dimensionamento

processo construtivo e custo

impacto visual

Construção da Ponte

    • Colocação dos pendurais superiores
  • Montagem da grelha metálica do tabuleiro

reconstrução da ponte pênsil

slide19

concepção

dimensionamento

processo construtivo e custo

impacto visual

Construção da Ponte

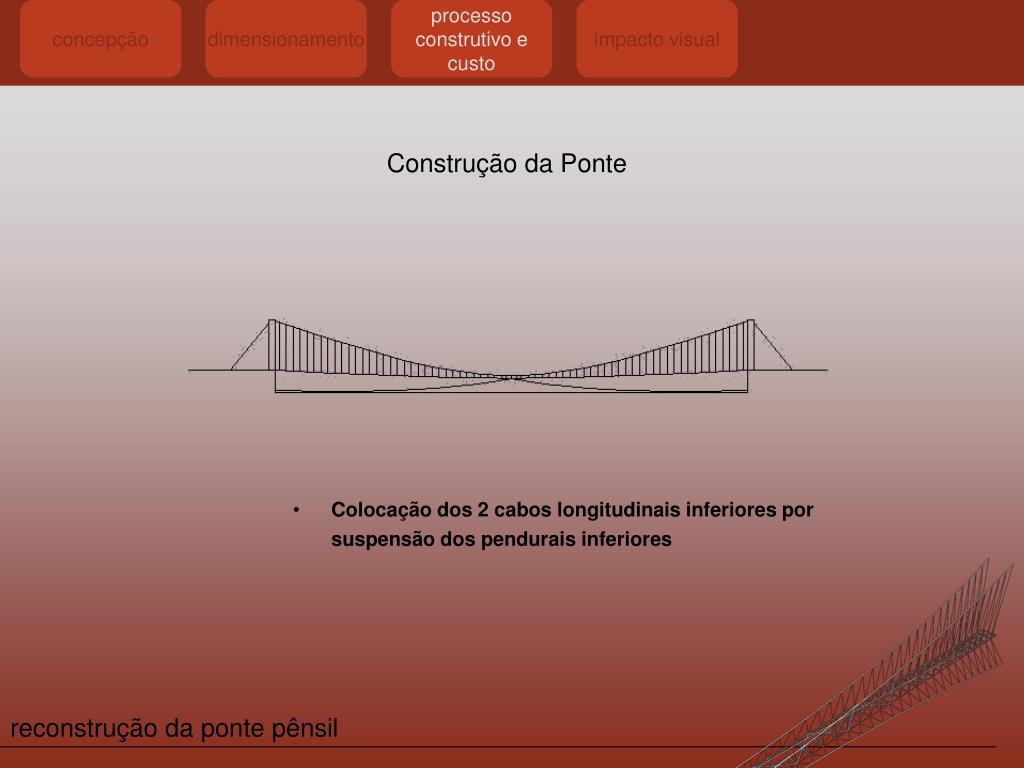

  • Colocação dos 2 cabos longitudinais inferiores por suspensão dos pendurais inferiores

reconstrução da ponte pênsil

slide20

concepção

dimensionamento

processo construtivo e custo

impacto visual

Construção da Ponte

  • Colocação dos 2 cabos longitudinais inferiores por suspensão dos pendurais inferiores

reconstrução da ponte pênsil

slide21

concepção

dimensionamento

processo construtivo e custo

impacto visual

Construção da Ponte

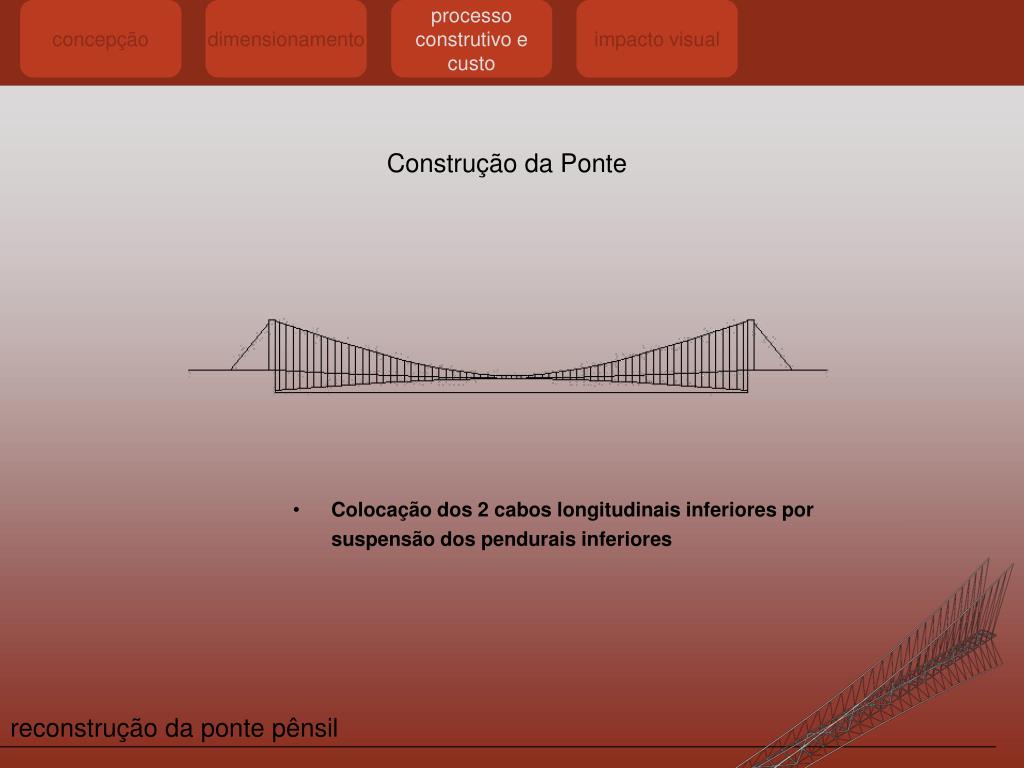

  • Colocação dos 2 cabos longitudinais inferiores por suspensão dos pendurais inferiores

reconstrução da ponte pênsil

slide22

concepção

dimensionamento

processo construtivo e custo

impacto visual

Construção da Ponte

  • Esticamento e ajuste controlado da tensão nos 2 cabos longitudinais superiores

reconstrução da ponte pênsil

slide23

concepção

dimensionamento

processo construtivo e custo

impacto visual

Construção da Ponte

  • Colocação dos pendurais inclinados

reconstrução da ponte pênsil

slide24

concepção

dimensionamento

processo construtivo e custo

impacto visual

Custo da Obra

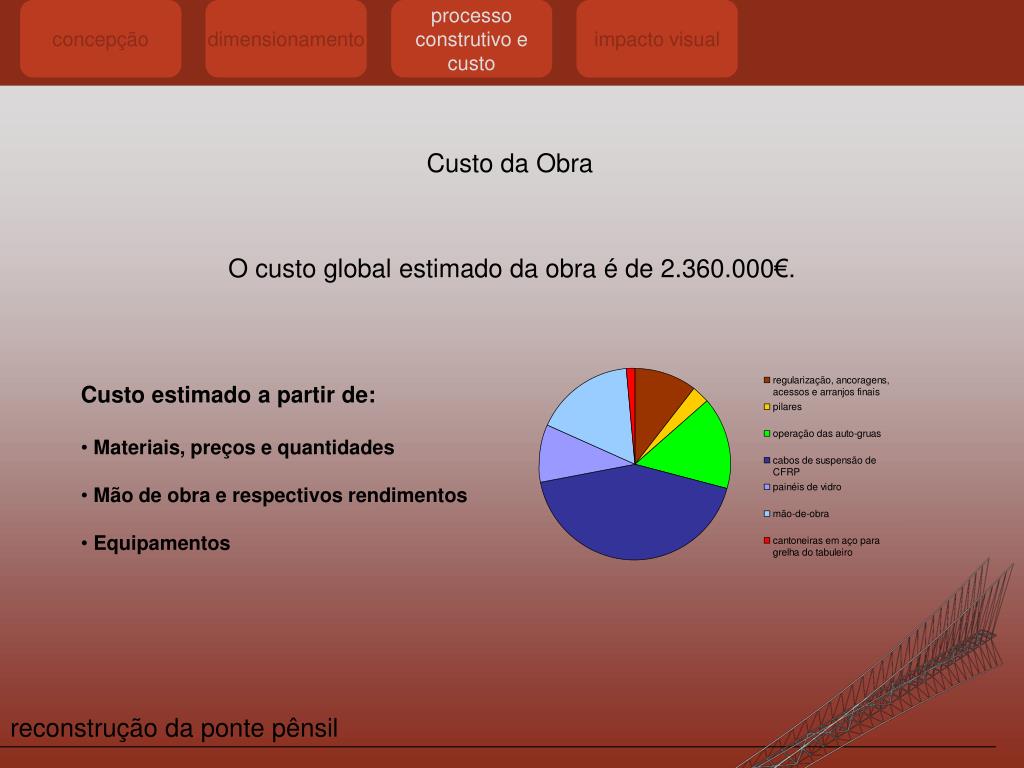

O custo global estimado da obra é de 2.360.000€.

  • Custo estimado a partir de:
  • Materiais, preços e quantidades
  • Mão de obra e respectivos rendimentos
  • Equipamentos

reconstrução da ponte pênsil

slide25

concepção

dimensionamento

processo construtivo e custo

impacto visual

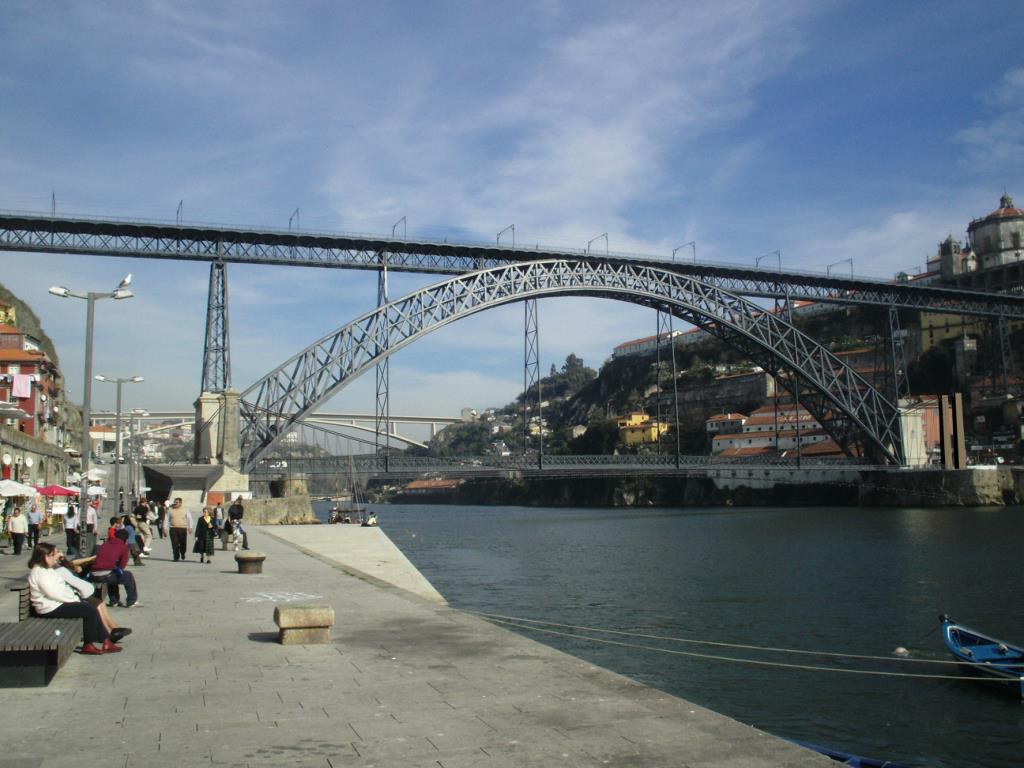

  • Fotomontagem

reconstrução da ponte pênsil

slide26

concepção

dimensionamento

processo construtivo e custo

impacto visual

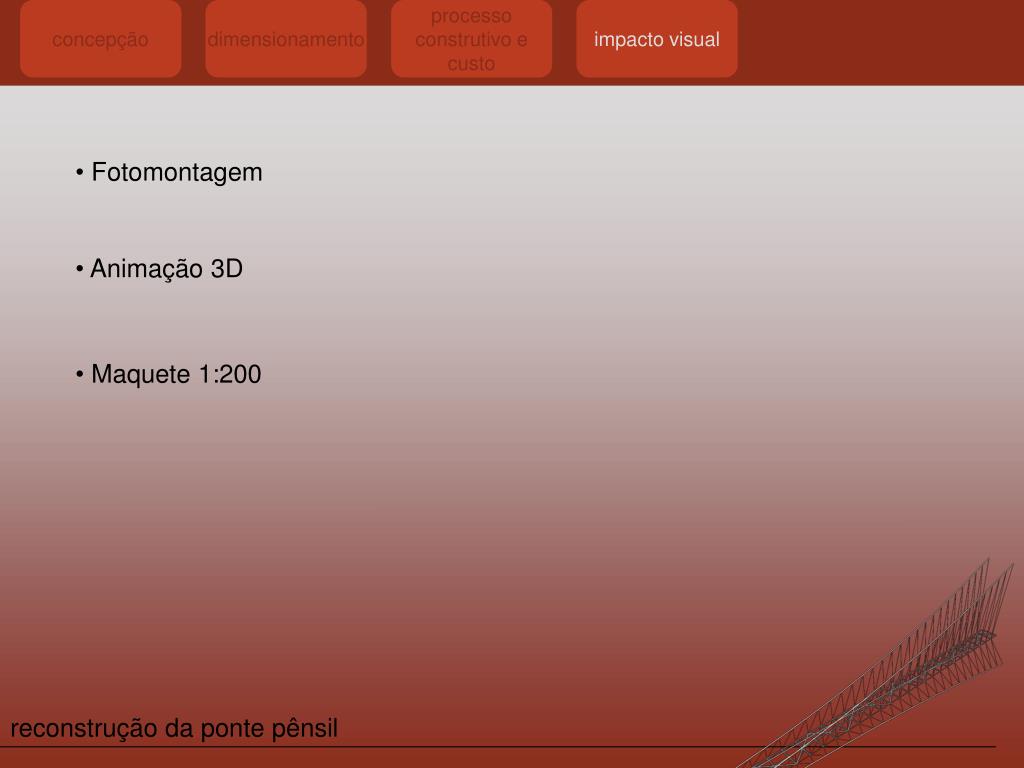

  • Fotomontagem
  • Animação 3D
  • Maquete 1:200

reconstrução da ponte pênsil

slide27

concepção

dimensionamento

processo construtivo e custo

impacto visual

FIM

Agradecimentos:

Prof. Álvaro Azevedo

Prof. Manuel Matos Fernandes

Eng. António Topa Gomes

Prof. Luis Juvandes

Prof. Elsa Caetano

Prof. João Macedo

Pedro Lemos

FIM!

reconstrução da ponte pênsil
