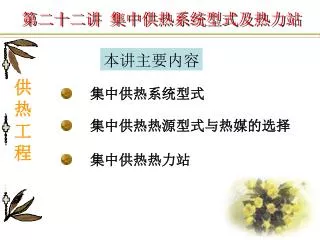

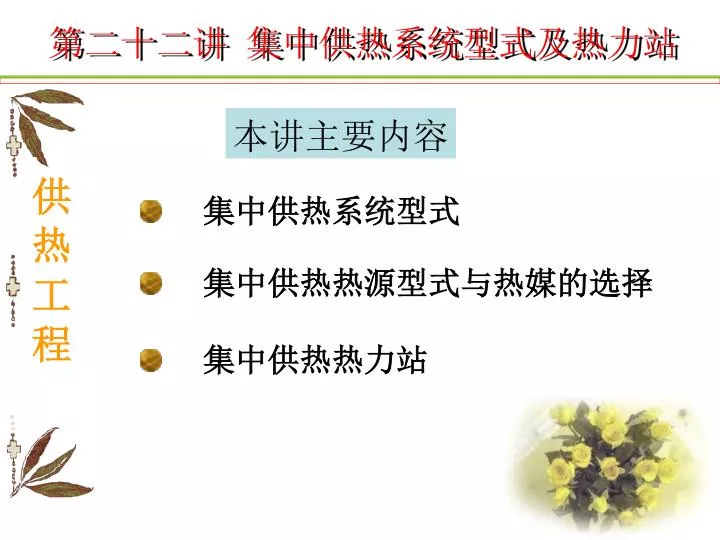

本讲主要内容

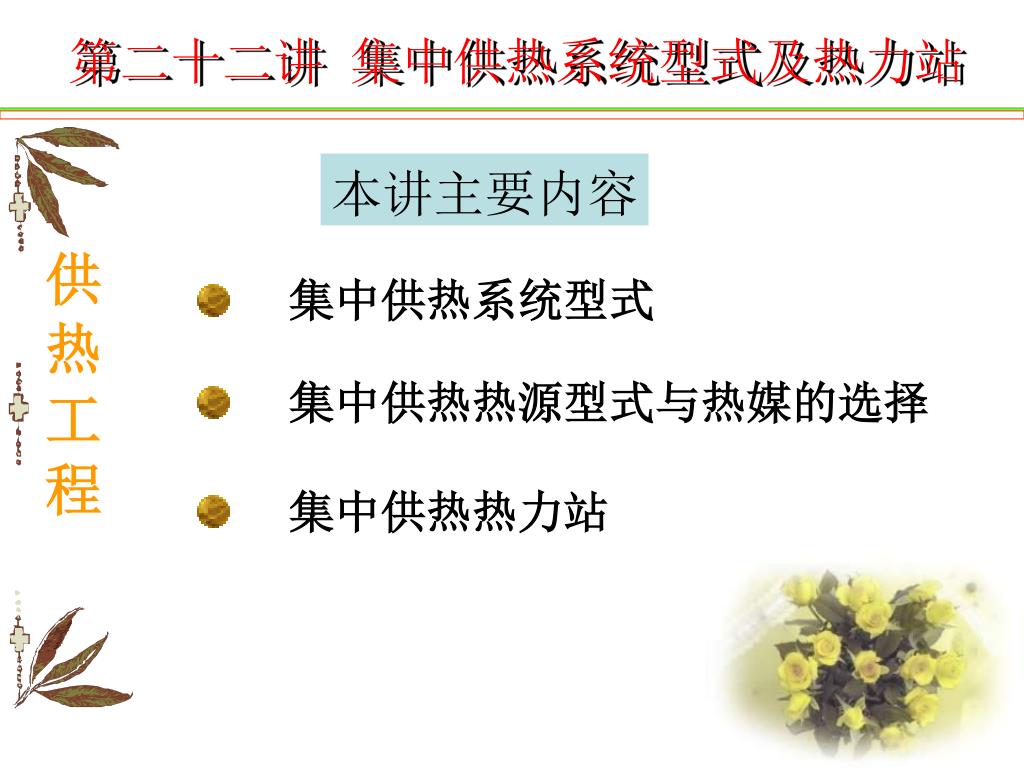

1. 本讲主要内容 • 集中供热系统型式 • 集中供热热源型式与热媒的选择 • 集中供热热力站

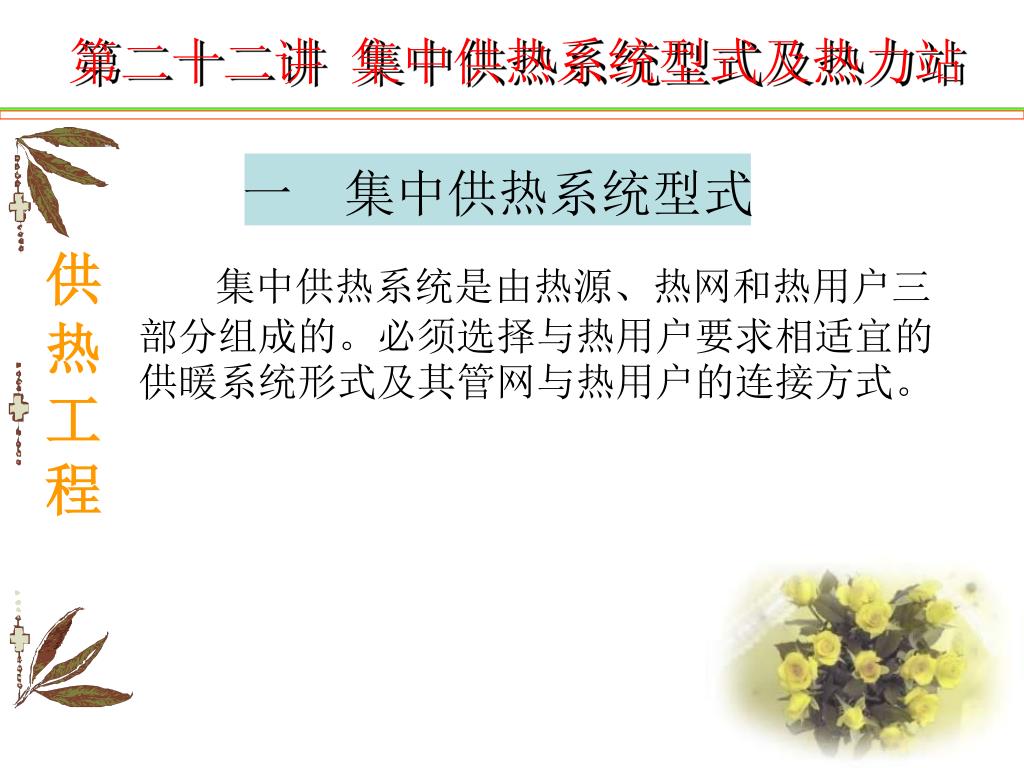

2. 一 集中供热系统型式 集中供热系统是由热源、热网和热用户三部分组成的。必须选择与热用户要求相适宜的供暖系统形式及其管网与热用户的连接方式。

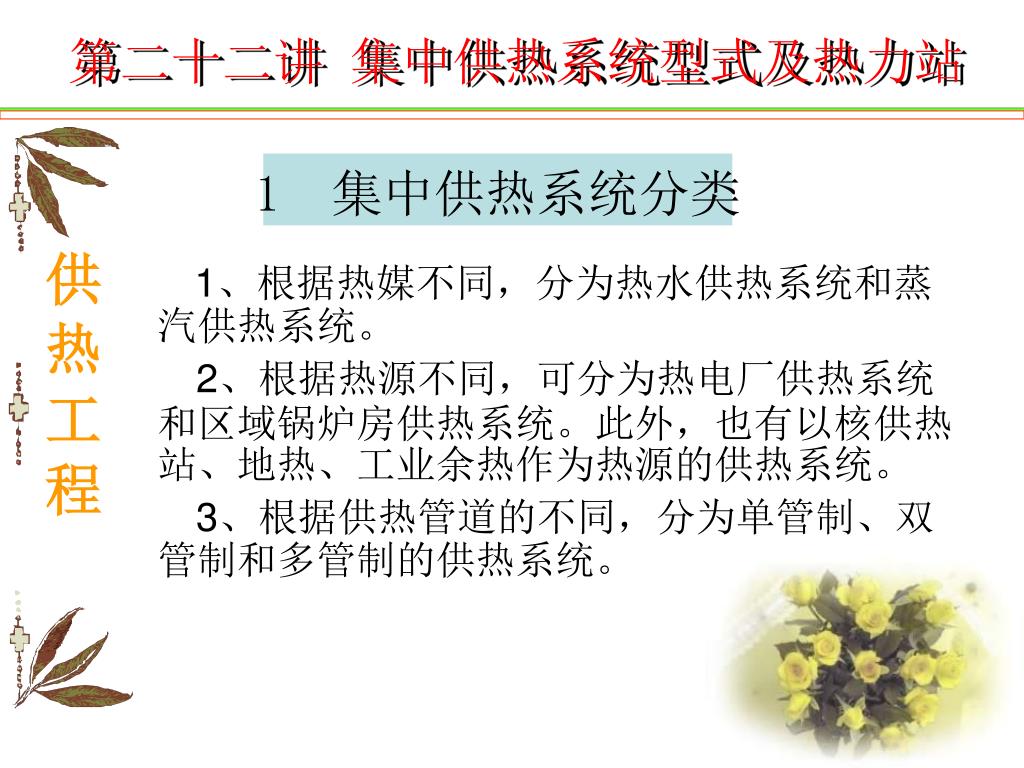

3. 1 集中供热系统分类 1、根据热媒不同，分为热水供热系统和蒸汽供热系统。 2、根据热源不同，可分为热电厂供热系统和区域锅炉房供热系统。此外，也有以核供热站、地热、工业余热作为热源的供热系统。 3、根据供热管道的不同，分为单管制、双管制和多管制的供热系统。

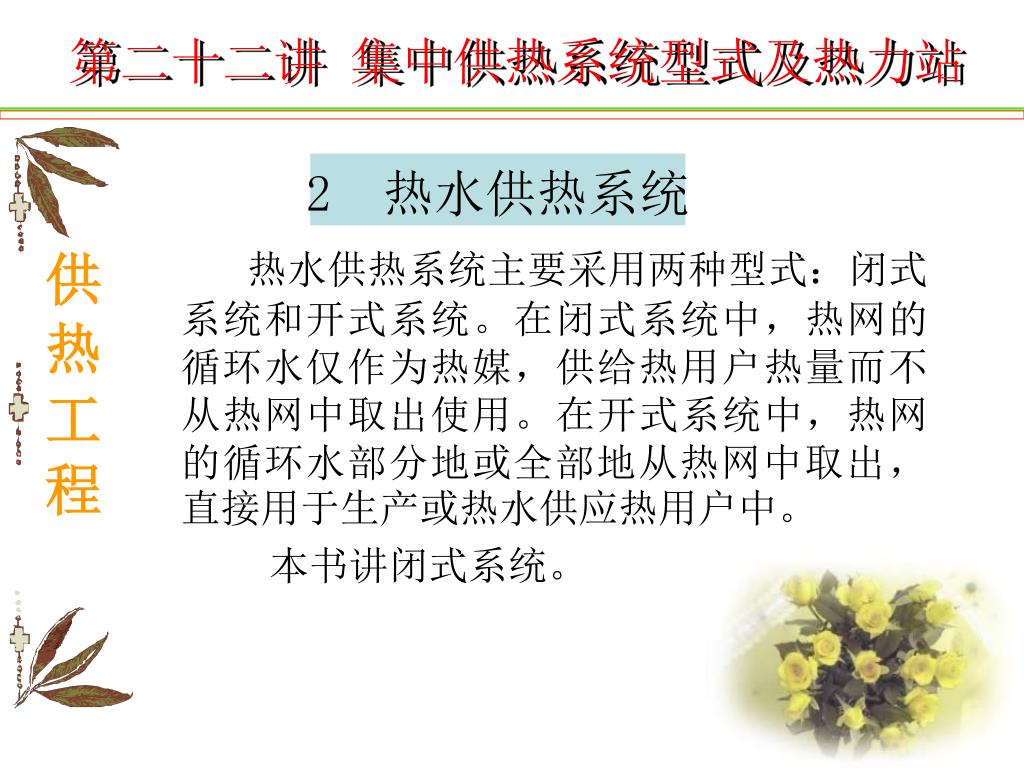

4. 2 热水供热系统 热水供热系统主要采用两种型式：闭式系统和开式系统。在闭式系统中，热网的循环水仅作为热媒，供给热用户热量而不从热网中取出使用。在开式系统中，热网的循环水部分地或全部地从热网中取出，直接用于生产或热水供应热用户中。 本书讲闭式系统。

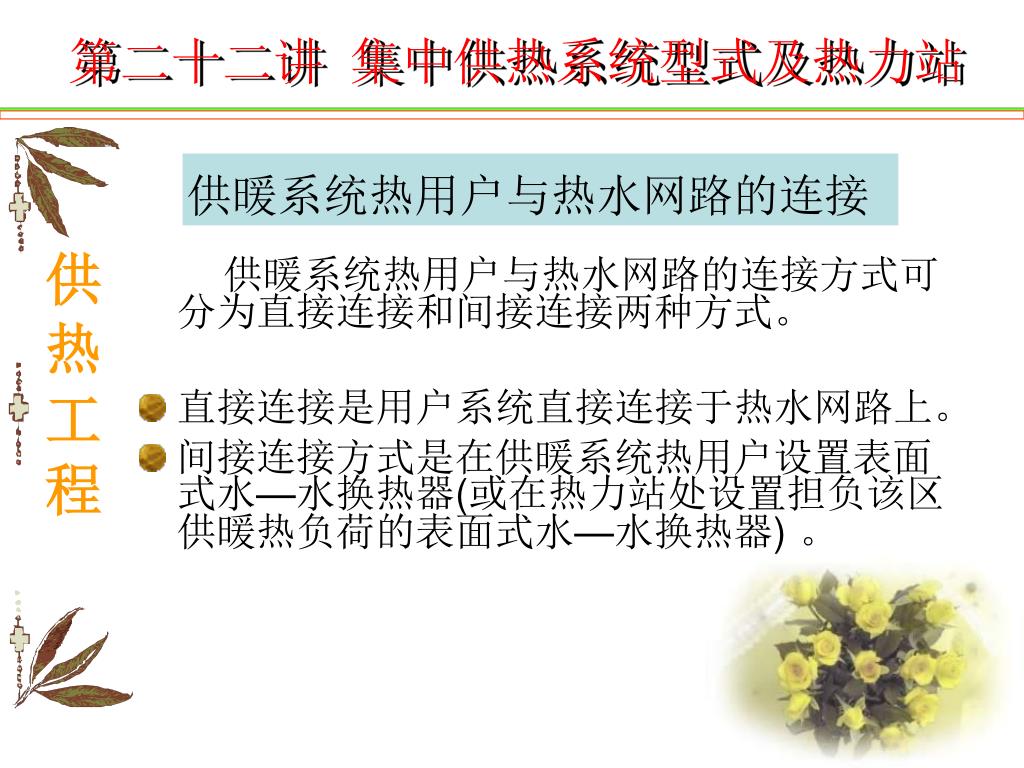

5. 供暖系统热用户与热水网路的连接方式可分为直接连接和间接连接两种方式。供暖系统热用户与热水网路的连接方式可分为直接连接和间接连接两种方式。 直接连接是用户系统直接连接于热水网路上。 间接连接方式是在供暖系统热用户设置表面式水—水换热器(或在热力站处设置担负该区供暖热负荷的表面式水—水换热器) 。 供暖系统热用户与热水网路的连接

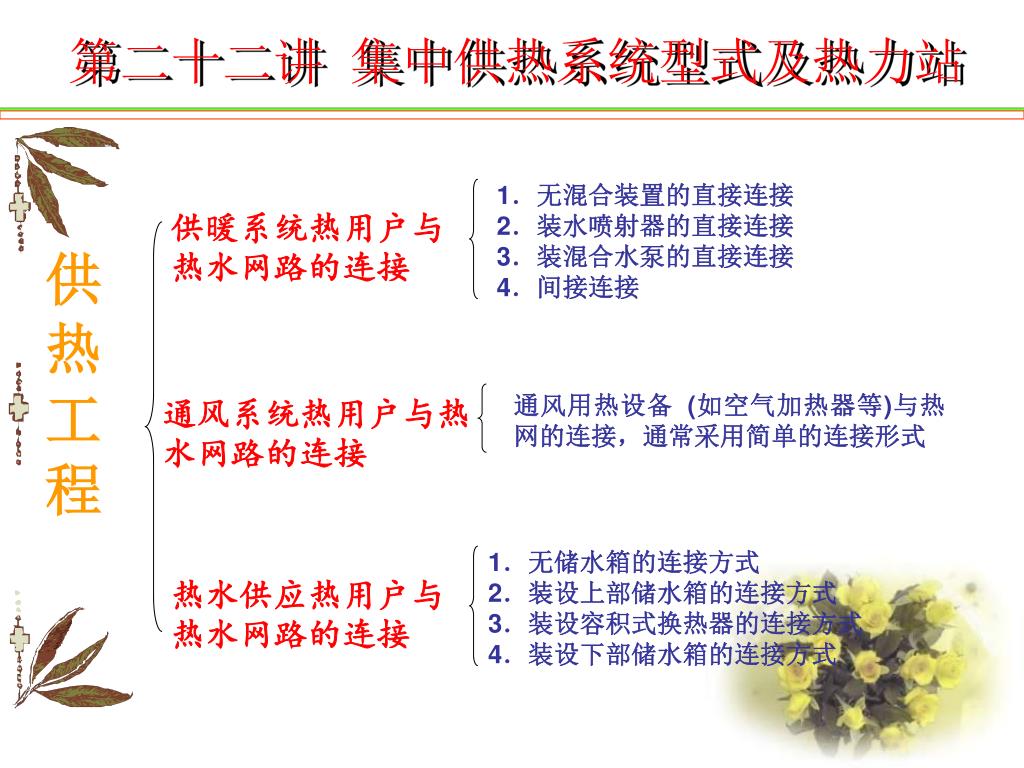

6. 1．无混合装置的直接连接 2．装水喷射器的直接连接 3．装混合水泵的直接连接 4．间接连接 供暖系统热用户与热水网路的连接 通风用热设备 (如空气加热器等)与热网的连接，通常采用简单的连接形式 通风系统热用户与热水网路的连接 1．无储水箱的连接方式 2．装设上部储水箱的连接方式 3．装设容积式换热器的连接方式 4．装设下部储水箱的连接方式 热水供应热用户与热水网路的连接

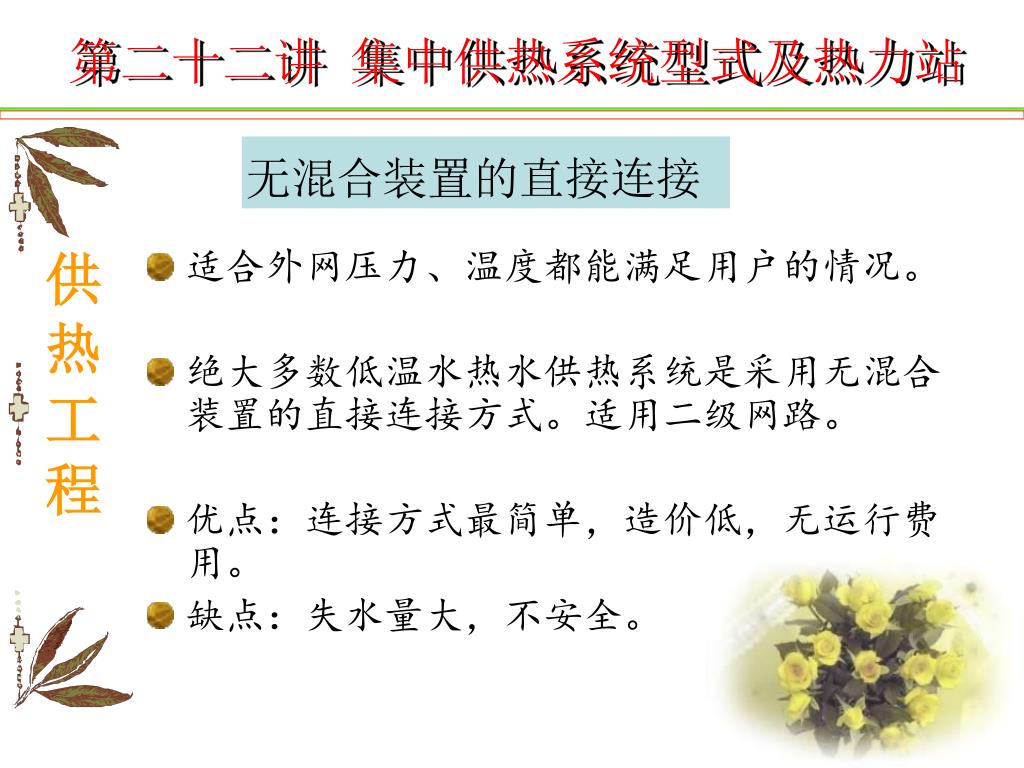

8. 适合外网压力、温度都能满足用户的情况。 绝大多数低温水热水供热系统是采用无混合装置的直接连接方式。适用二级网路。 优点：连接方式最简单，造价低，无运行费用。 缺点：失水量大，不安全。 无混合装置的直接连接

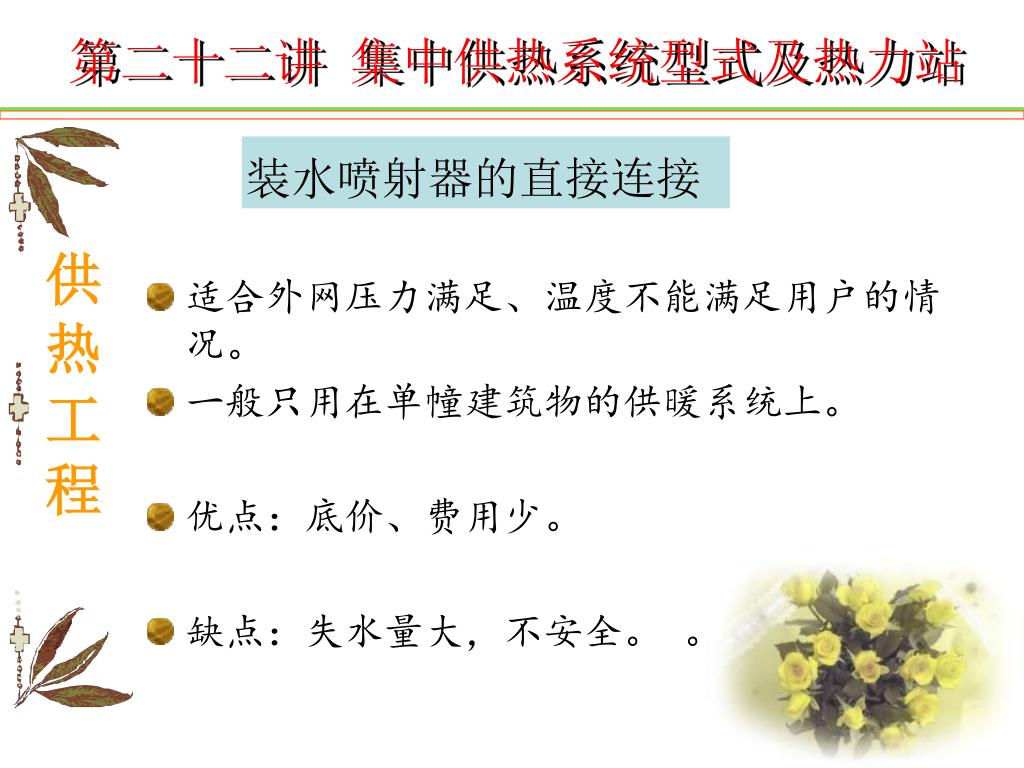

9. 适合外网压力满足、温度不能满足用户的情况。适合外网压力满足、温度不能满足用户的情况。 一般只用在单幢建筑物的供暖系统上。 优点：底价、费用少。 缺点：失水量大，不安全。 。 装水喷射器的直接连接

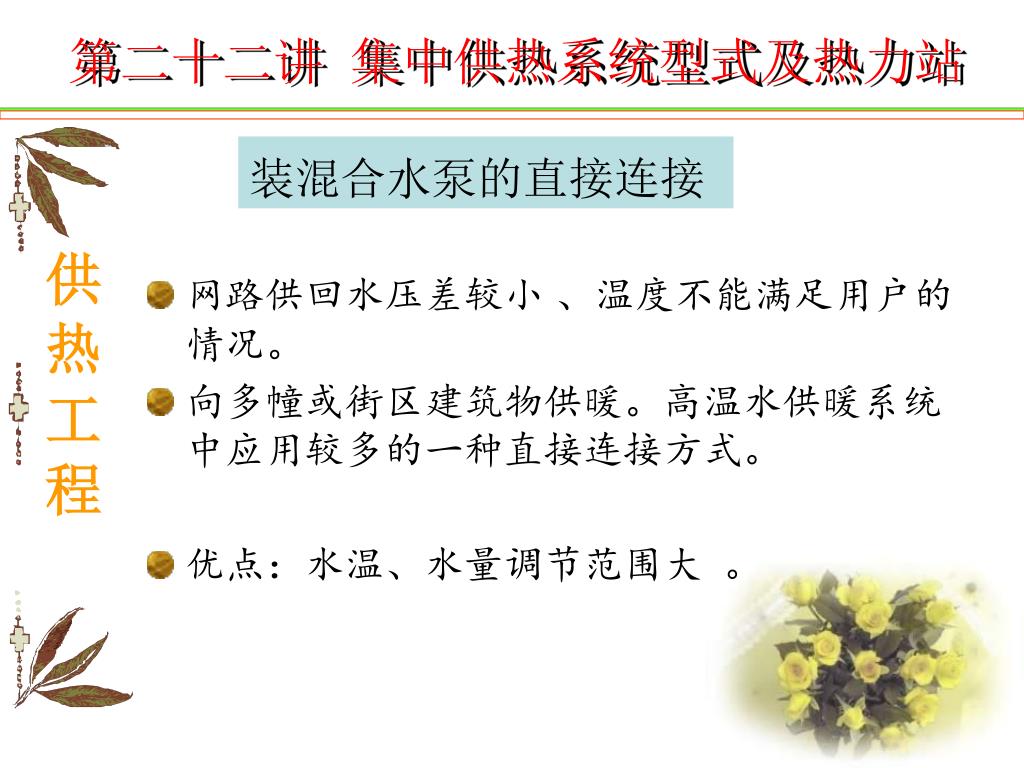

10. 网路供回水压差较小、温度不能满足用户的情况。网路供回水压差较小、温度不能满足用户的情况。 向多幢或街区建筑物供暖。高温水供暖系统中应用较多的一种直接连接方式。 优点：水温、水量调节范围大 。 装混合水泵的直接连接

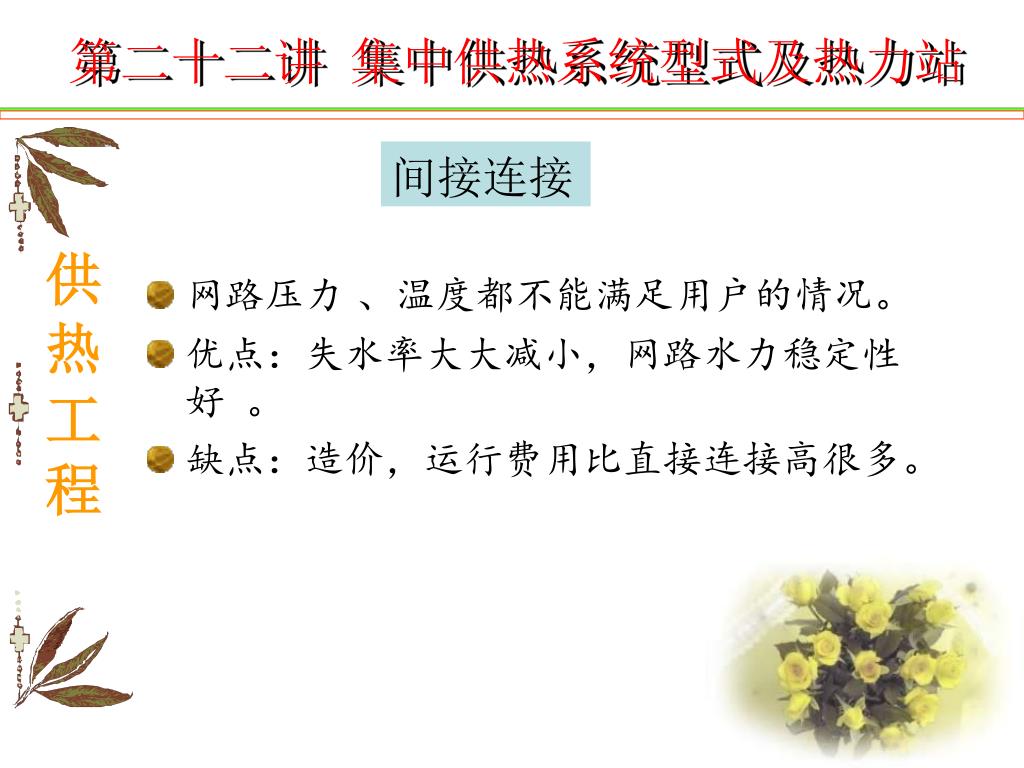

11. 网路压力、温度都不能满足用户的情况。 优点：失水率大大减小，网路水力稳定性好 。 缺点：造价，运行费用比直接连接高很多。 间接连接

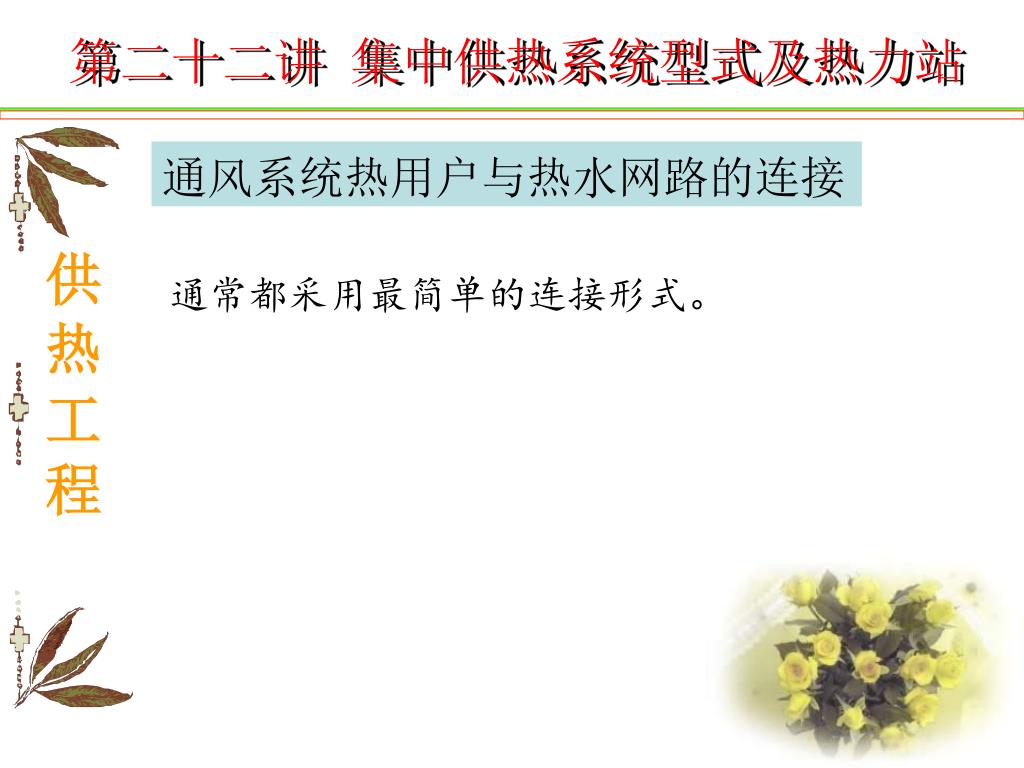

12. 通常都采用最简单的连接形式。 通风系统热用户与热水网路的连接

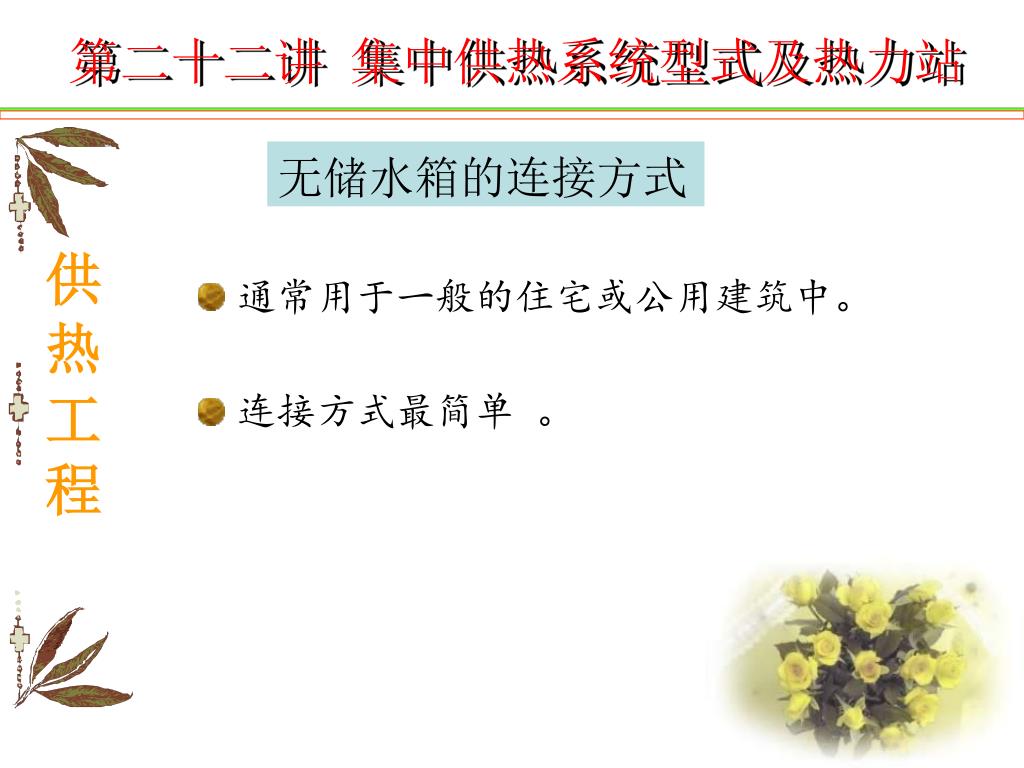

13. 通常用于一般的住宅或公用建筑中。 连接方式最简单 。 无储水箱的连接方式

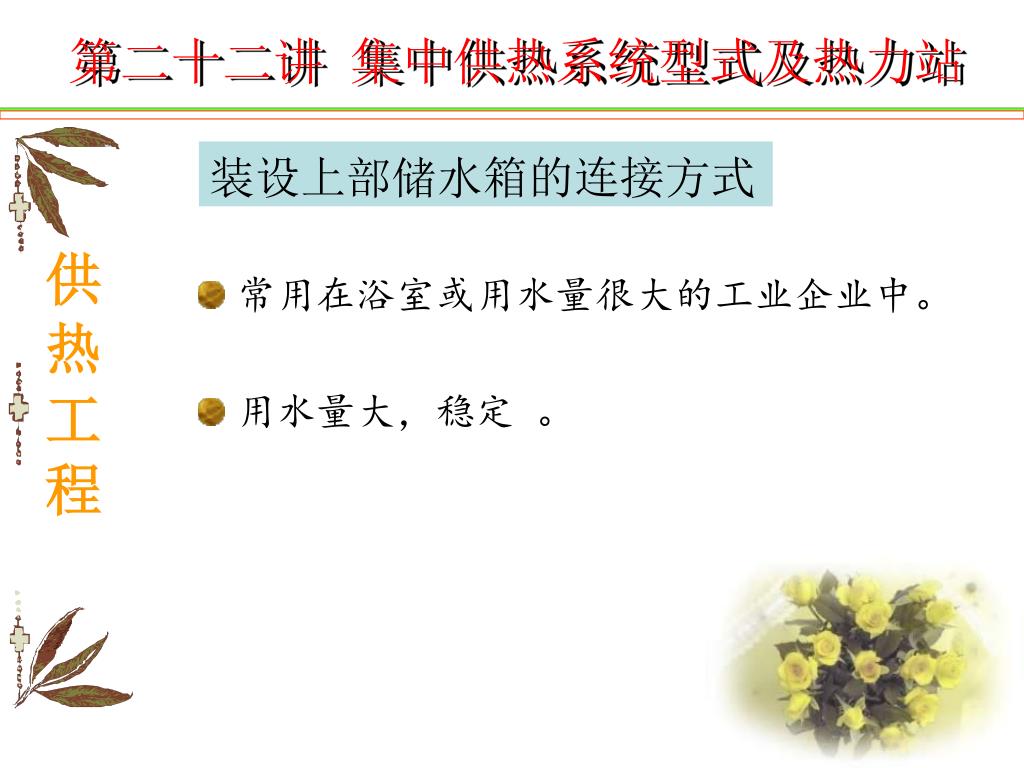

14. 常用在浴室或用水量很大的工业企业中。 用水量大，稳定 。 装设上部储水箱的连接方式

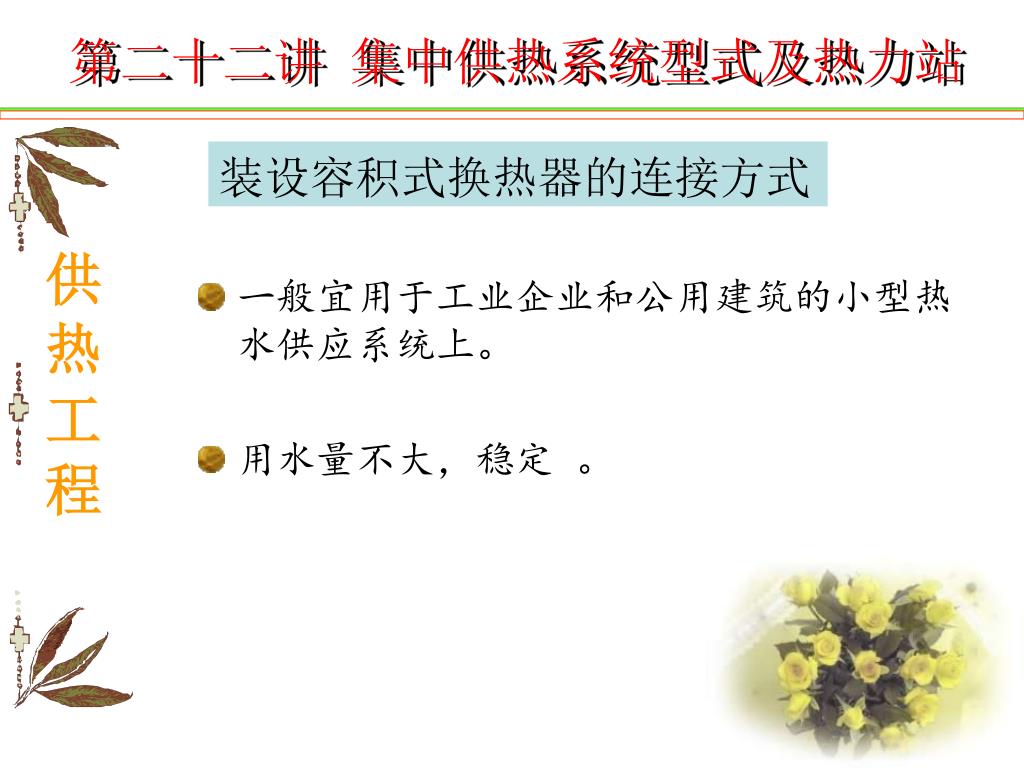

15. 一般宜用于工业企业和公用建筑的小型热水供应系统上。 用水量不大，稳定 。 装设容积式换热器的连接方式

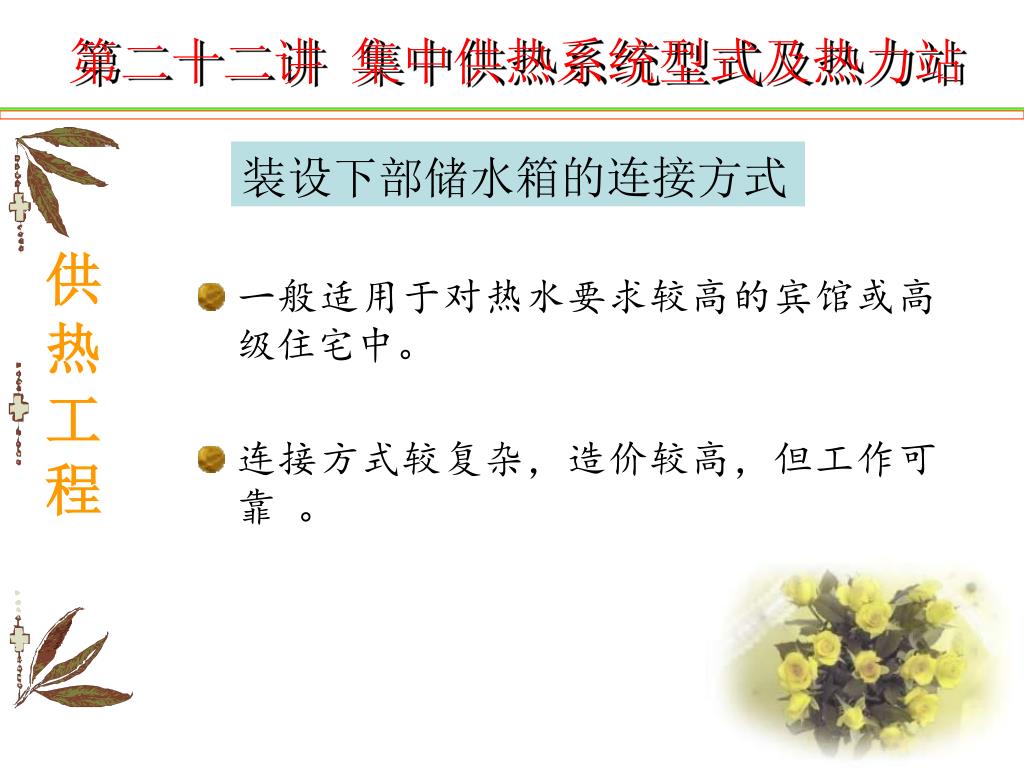

16. 一般适用于对热水要求较高的宾馆或高级住宅中。一般适用于对热水要求较高的宾馆或高级住宅中。 连接方式较复杂，造价较高，但工作可靠 。 装设下部储水箱的连接方式

17. 一般适用于对热水要求较高的宾馆或高级住宅中。一般适用于对热水要求较高的宾馆或高级住宅中。 连接方式较复杂，造价较高，但工作可靠 。 装设下部储水箱的连接方式

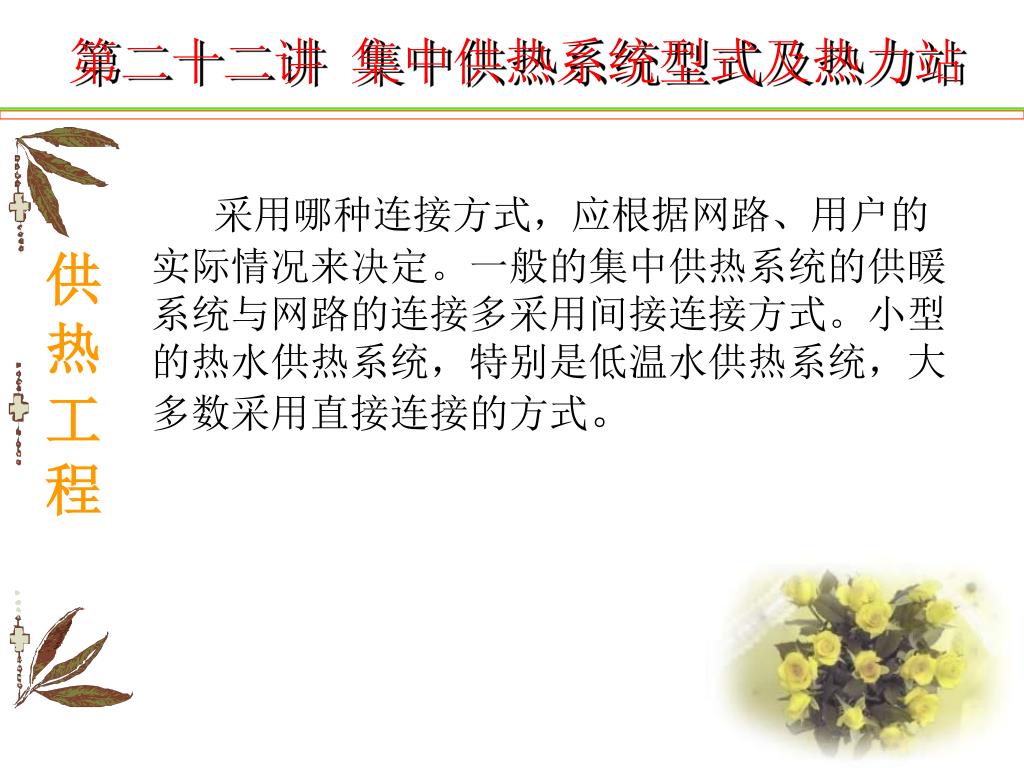

18. 采用哪种连接方式，应根据网路、用户的实际情况来决定。一般的集中供热系统的供暖系统与网路的连接多采用间接连接方式。小型的热水供热系统，特别是低温水供热系统，大多数采用直接连接的方式。

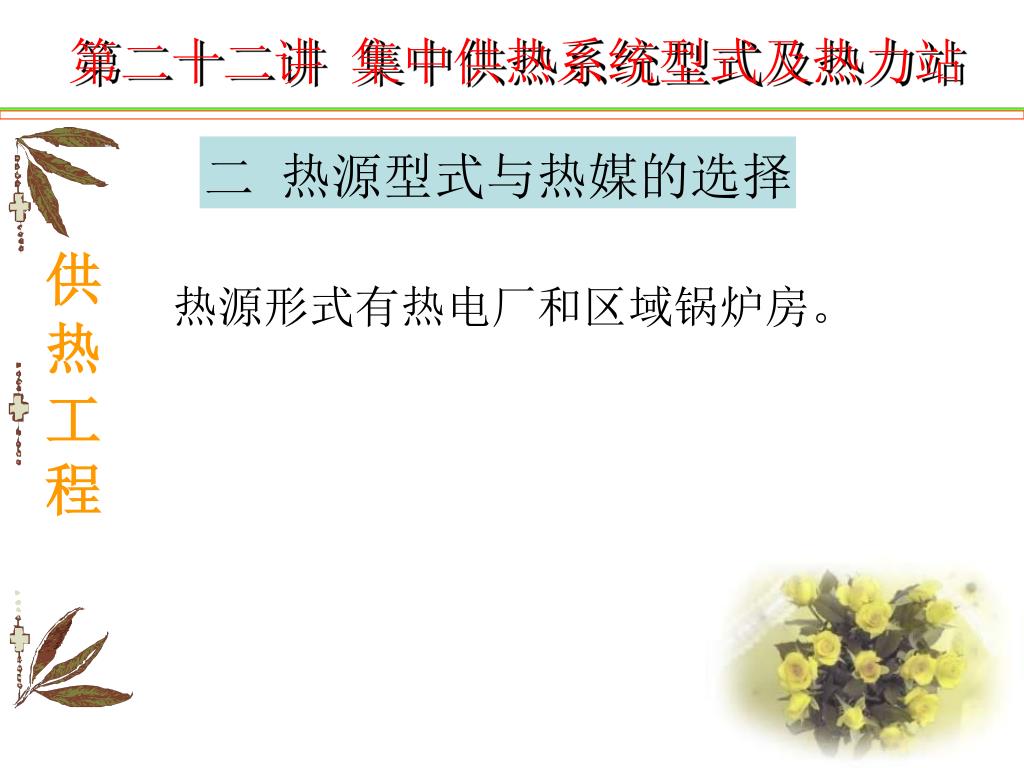

19. 热源形式有热电厂和区域锅炉房。 二 热源型式与热媒的选择

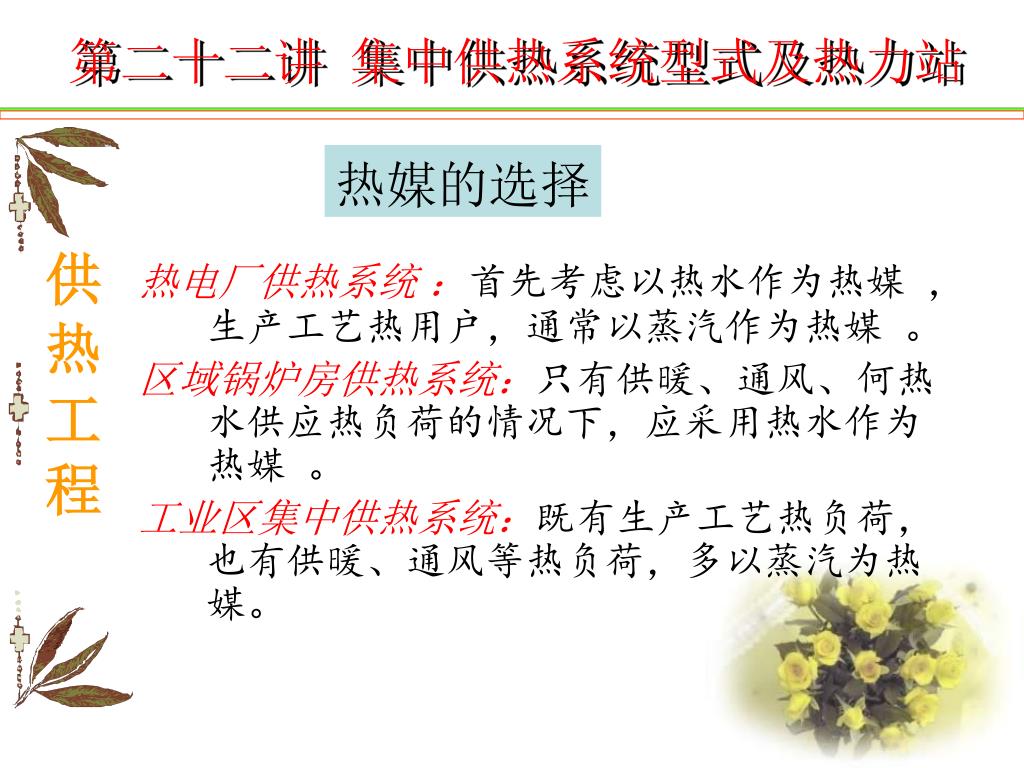

20. 热电厂供热系统 ：首先考虑以热水作为热媒 ，生产工艺热用户，通常以蒸汽作为热媒 。 区域锅炉房供热系统：只有供暖、通风、何热水供应热负荷的情况下，应采用热水作为热媒 。 工业区集中供热系统：既有生产工艺热负荷，也有供暖、通风等热负荷，多以蒸汽为热媒。 热媒的选择

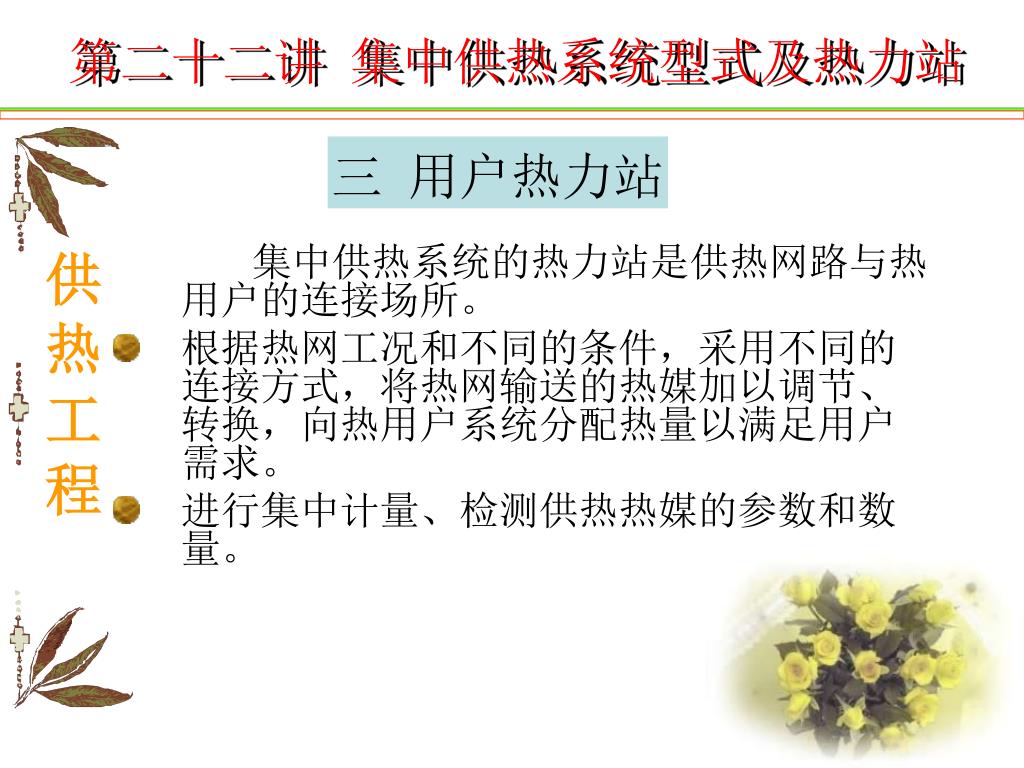

21. 集中供热系统的热力站是供热网路与热用户的连接场所。集中供热系统的热力站是供热网路与热用户的连接场所。 根据热网工况和不同的条件，采用不同的连接方式，将热网输送的热媒加以调节、转换，向热用户系统分配热量以满足用户需求。 进行集中计量、检测供热热媒的参数和数量。 三 用户热力站

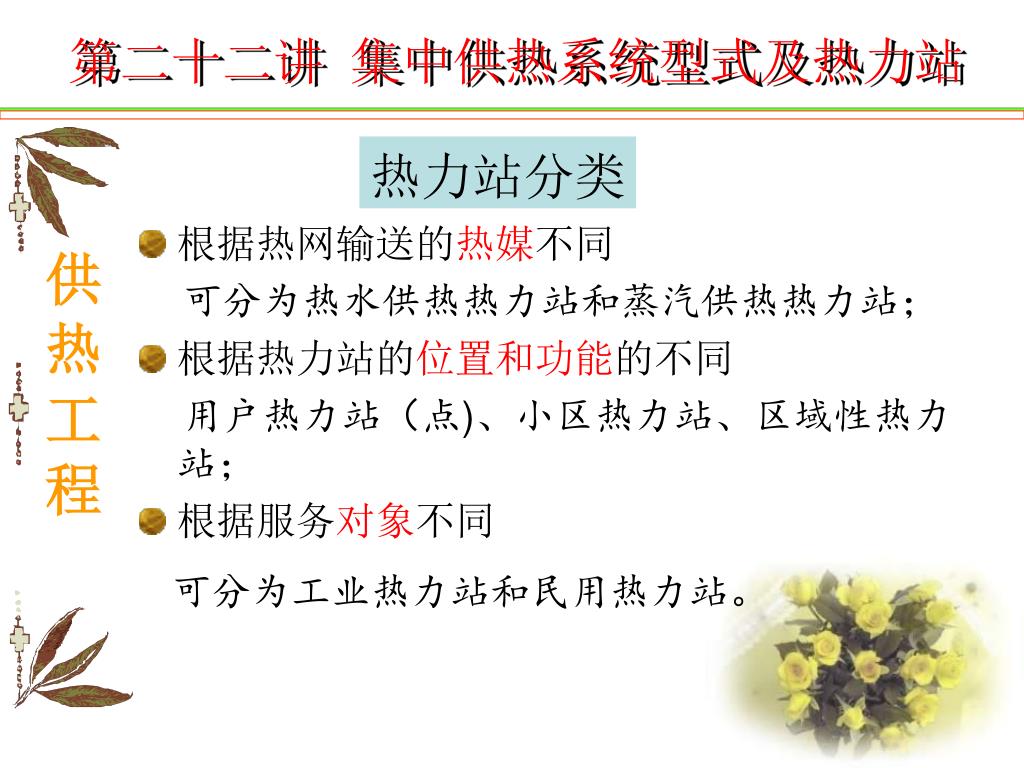

22. 根据热网输送的热媒不同 可分为热水供热热力站和蒸汽供热热力站； 根据热力站的位置和功能的不同 用户热力站（点)、小区热力站、区域性热力站； 根据服务对象不同 可分为工业热力站和民用热力站。 热力站分类

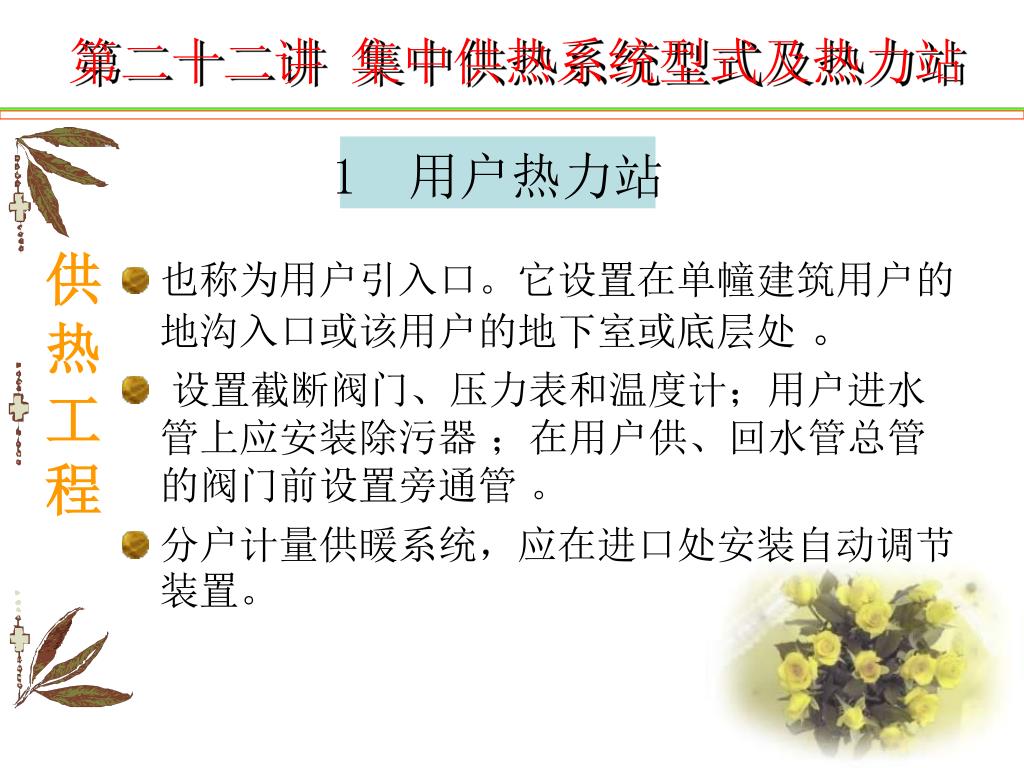

23. 也称为用户引入口。它设置在单幢建筑用户的地沟入口或该用户的地下室或底层处 。 设置截断阀门、压力表和温度计；用户进水管上应安装除污器 ；在用户供、回水管总管的阀门前设置旁通管 。 分户计量供暖系统，应在进口处安装自动调节装置。 1 用户热力站

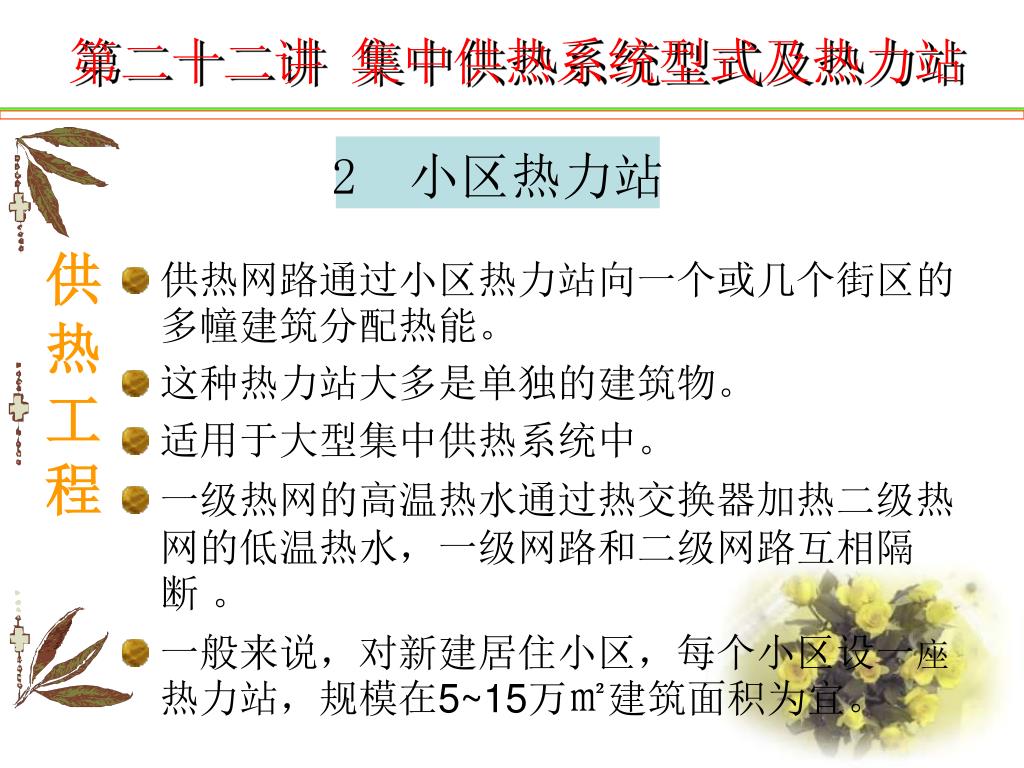

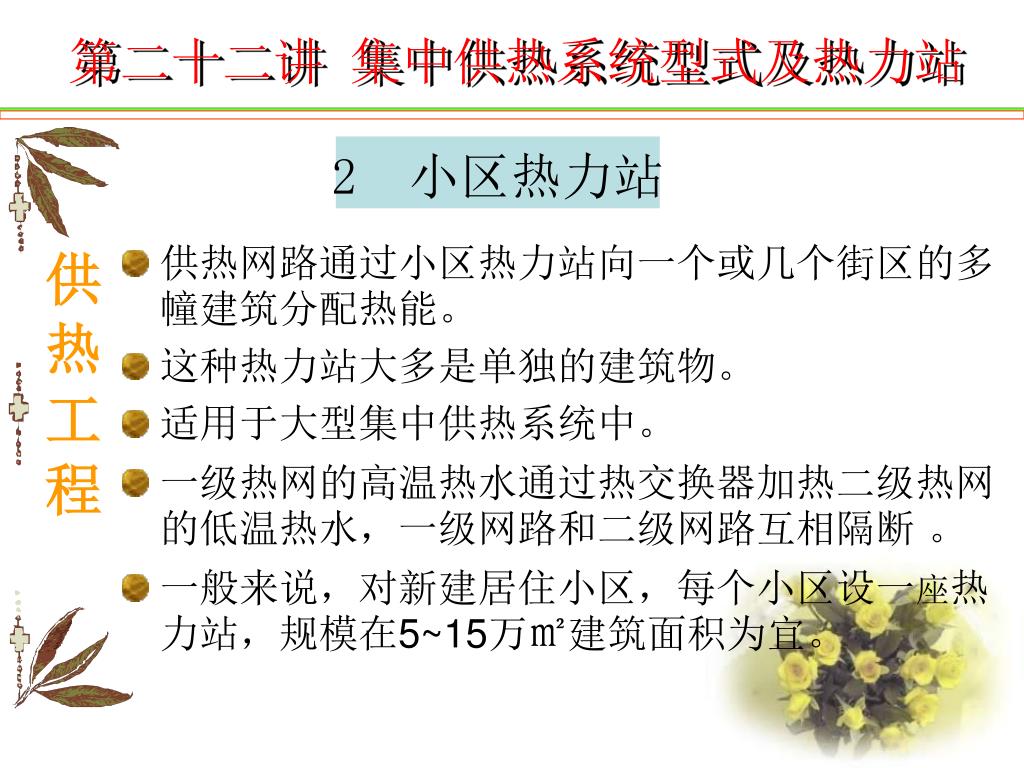

25. 供热网路通过小区热力站向一个或几个街区的多幢建筑分配热能。供热网路通过小区热力站向一个或几个街区的多幢建筑分配热能。 这种热力站大多是单独的建筑物。 适用于大型集中供热系统中。 一级热网的高温热水通过热交换器加热二级热网的低温热水，一级网路和二级网路互相隔断 。 一般来说，对新建居住小区，每个小区设一座热力站，规模在5~15万㎡建筑面积为宜。 2 小区热力站

26. 供热网路通过小区热力站向一个或几个街区的多幢建筑分配热能。供热网路通过小区热力站向一个或几个街区的多幢建筑分配热能。 这种热力站大多是单独的建筑物。 适用于大型集中供热系统中。 一级热网的高温热水通过热交换器加热二级热网的低温热水，一级网路和二级网路互相隔断 。 一般来说，对新建居住小区，每个小区设一座热力站，规模在5~15万㎡建筑面积为宜。 2 小区热力站

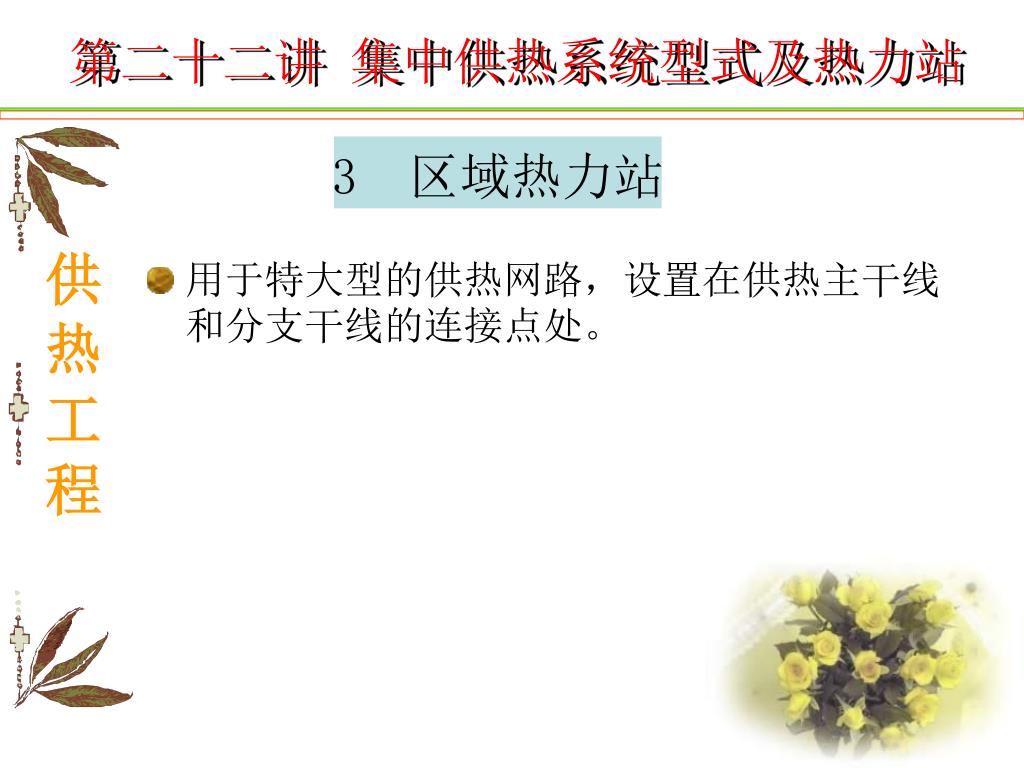

27. 用于特大型的供热网路，设置在供热主干线和分支干线的连接点处。 3 区域热力站

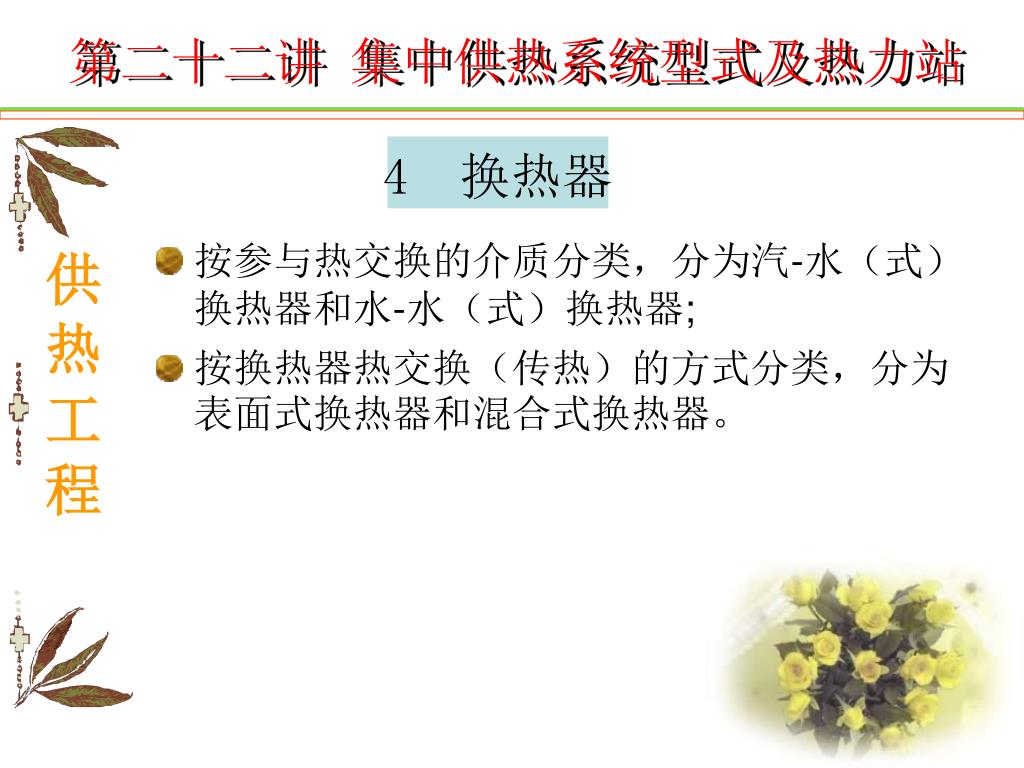

28. 按参与热交换的介质分类，分为汽-水（式）换热器和水-水（式）换热器;按参与热交换的介质分类，分为汽-水（式）换热器和水-水（式）换热器; 按换热器热交换（传热）的方式分类，分为表面式换热器和混合式换热器。 4 换热器
