Presentation Transcript
4 midp

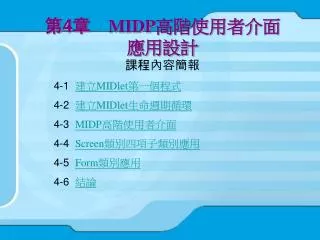

第4章 MIDP高階使用者介面應用設計

課程內容簡報

4-1 建立MIDlet第一個程式

4-2 建立MIDlet生命週期循環

4-3 MIDP高階使用者介面

4-4 Screen類別四項子類別應用

4-5 Form類別應用

4-6 結論

4 1 midlet
4-1 建立MIDlet第一個程式

import javax.microedition.midlet.*;

import javax.microedition.lcdui.*;

public class helloMyFriend extends MIDlet {

Display display;

Form form;

public helloMyFriend(){

display=Display.getDisplay(this);

form=new Form(“遊戲天地”); form.append(“歡迎光臨!遊戲製作世

界\n 朋友們快加入手機遊戲製作");

}

public void startApp(){

display.setCurrent(form);

}

public void pauseApp(){}

public void destroyApp(boolean

unconditional){}

}

4 2 midlet
4-2 建立MIDlet生命週期循環
  • 程式架構中,設計程式之流程是包含完整生命週期。本循環週期是繼承自javax.microedition.midlet.MIDlet抽象類別。一個MIDlet設定類別經由這些介面來執行和控制應用管理軟體。其流程狀態與程式驗證如下:
slide4
程式表達MIDP架構實在不易,本範例使用按鍵來控制流程,MIDP架構也就是如此,相關的API方法概論如下:程式表達MIDP架構實在不易,本範例使用按鍵來控制流程,MIDP架構也就是如此,相關的API方法概論如下:
4 3 midp
4-3 MIDP高階使用者介面
  • 使用者介面是指裝置內的應用程式與使用者之間互動機制,因此,MIDlet事件處理中區分為高階與低階事件處理。
slide6
Display與Displayable顯示元件類別:

1. 判斷手機是否支援彩色,true代表支援彩色顯示,false則否。

public boolean isColor();

2. 判斷支援顏色數目多寡。

public int numColors();

3. 取得目前MIDlet可視物件。

public Displayable getCurrent();

slide7

4. 要求不同的可視物件能在螢幕上顯示。

public void setCurrent (Displayable nextDisplayable);

5. 要求顯示目前的Alert物件與結束Alert物件後顯示下一個可視

物件。

public void setCurrent (Alert alert, Displayable nextDisplayable);

註:假定MIDlet執行前景有顯示F畫面和MIDlet執行顯示背景B畫面,當前景MIDlet呼叫getCurrent(),其會回傳F。當背景呼叫getCurrent(),則回傳B,如果要MIDlet改變目前的顯示狀態則呼叫setCurrent()。

slide8
Command命令型態 :命令種類為規範所使用的命令意義,其定義8種命令型式。
slide9
CommandListener設定才能加入Command按鍵,與執行Command所執行動作敘述。CommandListener設定才能加入Command按鍵,與執行Command所執行動作敘述。

1. 加入一個Command物件至顯示畫面。

public void addCommand (Command cmd);

2. 從顯示畫面移除一個Command物件。

public void removeCommand (Command cmd) ;

3. 設定Command到可視畫面,取代之前的CommandListener。

public void setCommandListener (CommandListener l);

4. 依照所指定的可視畫面來執行Command命令。

public void commandAction (Command c, Displayable d);

4 4 screen
4-4 Screen類別四項子類別應用
  • List類別:List類別是運用在顯示可視畫面中,其呼叫的

建構式有兩種應用方法

1. 建立一個新的、空的List,定義其標題和設定List類型。

public List (String title, int listType);

2. 延續前一個用法,並增加字串列陣和圖檔列陣加入至清單內

容。

public List (String title, int listType, String[] stringElements, Image[] imageElements);

slide11

List類別物件中,listType所定參數為建立Choice類型中的List類別物件中,listType所定參數為建立Choice類型中的

三個常數:

slide12

List類別還有許多操控可視畫面的應用方法:

1. 增加一個List元件。

public int append (String stringPart, Image imagePart);

2. 刪除由參考值elementNum的指定元件。

public void setCurrent (Alert alert, Displayable nextDisplayable);

3. 取得參考值elementNum的元件圖檔部份。

public Image getImage (int elementNum);

4. 取得參考值elementNum的元件字串部份。

public String getString(int elementNum) ;

slide13

5. 當元件被選擇取得布林函數值指示。

public boolean isSelected (int elementNum);

6. 插入一個選項至指定選項之前。

public void insert (int element, String stringPart, Image imagePart);

7. 參考elementNum元件來設定字串和圖檔部份,取代目前的選項部份。

public void set (int elementNum, String stringPart, Image imagePart)

8. 設定元件選取狀態。

public void setSelectedIndex (int elementNum, boolean selected) ;

9. 設定元件選取狀態。

public int size();

slide14

Alert類別 :它的操控方法與一般Screen物件相同。

1. 建構一個新的、空的標題為title的Albert物件。

public Alert (String title);

2. 建構一個新的、空的標題為title、所要顯示訊息alertText、顯

示圖檔alertImage和Alert所提供的資料種類alertType之Albert

物件。

public Alert (String title, String alertText, Image alertImage, AertType alertType);

slide15

Alert類別 :利用Display 類別的setCurrent()函式將設為的

Alert顯示在螢幕畫面裏。

1. 要求顯示設定的alert畫面,再回到下一個所設定的nextDisplayable

畫面。

public void setCurrent (Alert alert, Displayable nextDisplayable);

2. FOREVER指定Alert畫面保持到使用者要  求離開,其使

用參數值為setTimeout()。

public static final int FOREVER;

3. 取得顯示Alert畫面的時間,時間單位為千分之一秒。

public int getTimeout();

slide16

4 .取得顯示Alert畫面停留所定義的時間,其時間單位為千分之

一秒或是定義為modal類型的特別值FOREVER。

public int getDefaultTimeout();

5. 設定Alert畫面顯示時間,其設定時間單位為千分之一秒或是

特別值FOREVER。

public void setTimeout(int time);

slide17

Alert警告訊息還有其他相關的方法,可以提供給使用者Alert警告訊息還有其他相關的方法,可以提供給使用者

  設定Alert畫面。

1. 設定在Alert畫面之文字字串。

public void setString(String str);

2. 取得在Alert畫面使用的文字字串。

public String getString();

3. 設定圖檔顯示在Alert畫面 。

public void setImage (Image img);

slide18

4. 取得顯示在Alert畫面的圖檔。

public Image getImage ();

5. 設定Alert畫面的種類,這的AlertType為提供特別的應用種

類,請參考下面的敘述。

public void setType (AlertType type);

6. 取得Alert畫面的種類。

public AlertType getType ();

slide19

AlertType類別提供自然的警告方式,這裏一共有五種警AlertType類別提供自然的警告方式,這裏一共有五種警

告音效來提供給使用者使用:

1. 提供非危險訊息給用戶,如簡單的潑濺聲就可以呼叫INFO音效。

public static final AlertType INFO;

2. 暗示使用者可能有潛在危險的告警音效,例如警告「操作者將

有可能會刪除資料狀態」的音效。

public static final AlertType WARNING;

3. 暗示使用者操作錯誤的警告音效,例如「記憶體不足無法執行

應用程式」的錯誤警告之音效。

public static final AlertType ERROR;

slide20

4. 暗示使用者預設要求要執行事件之警告音效,例如設定「五分

鐘後有會議」告知使用者的音效。

public static final AlertType ALARM;

5. 暗示使用者完成相關動作與操作事件的確認音效,例如告知已

經完成儲存檔案動作的音效。

public static final AlertType CONFIRMATION;

6. 在Alert中播放AlertType定義的音樂型態,其播放產生適當的聲音

給使用者,實際音效產生是由手機設備而來。

public boolean playSound (Display display);

slide21

TextBox類別 :TextBox類別還有一些取得相關訊息之應用方法:

1. 設定TextBox內的文字內容,它可取代之前的文字內容。

public void setString (String text);

2. 取得TextBox內的文字內容。

public void getString ();

3. 從字元陣列(data)設定TextBox內容,取代之前內容,設定參數

offset為data字元中之索引值,同時設定長度為length。

public void setChars (char[] data, int offset, int length);

4. 取得TextBox的字元陣列data。

public int getChars (char[] data);

slide22

5.插入文字內容到TextBox內,將src文字插入至position位置內。5.插入文字內容到TextBox內,將src文字插入至position位置內。

public void insert (String src, int position);

6. 將字元陣列data,插入到position位置區域,設定長度為length。

public void insert (char[] data,int offset, int length, int position);

7. 以offset的參考值開始刪除,其刪除長度為length字元。

public void delete (int offset, int length);

8. 在TextBox內限定處理設定之最大長度。

public int setMaxSize (int maxSize);

9. 取得在TextBox內最大字元長度。

public int getMaxSize ();

10. 取得目前的TextBox內的字元數目。

public int size () ;

11. 取得目前編輯輸入位置。

public int getCarePosition ();

slide23

TextFiled類別中所定義的一些設限的輸入常數所運用。TextFiled類別中所定義的一些設限的輸入常數所運用。

1. 允許輸入任何文字。

public static final int ANY;

2. 限制模式之參數值。

public static final int CONSTRAINT_MASK ;

3. 允許使用者輸入浮點數數值。

public static final int DECIMAL ;

4. 允許使用者輸入email字串使用。

public static final int EMAILADDR ;

5. 當文字編輯時指定文字狀態,每個句子第一字母為大寫。

public static final int INITIAL_CAPS_SENTENCE;

6. 當文字編輯時指定文字狀態,每個文字第一字母為大寫。

public static final int INITIAL_CAPS_WORD;

slide24

7. 指定文件輸入不是由文字組成 。

public static final int NON_PREDICTIVE;

8. 使用者只能輸入數字,同時包含正、負符號。

public static final int NUMERIC;

9. 當使用者輸入任何文字做為密碼時會,以*符號來顯示。

public static final int PASSWORD;

10. 使用者只能輸人電話號碼,其他文字則不行。

public static final int PHONENUMBER;

11. 指定文字輸入是重要文件。

public static final int SENSITIVE;

12. 指定編輯目前禁止部份。

public static final int UNEDITABLE;

13. 允許使用者輸入URL 。

public static final int URL;

4 5 form
4-5 Form類別應用
  • Form類別:Form類別是Screen的子類別其中包含多個項目所組合而成。

1. 新增Item物件到Form裏。

public int append (Item item);

2. 新增Item物件字串到Form中。

public int append (String str);

3. 新增Item物件圖像到Form中。

public int append (Image img);

4. 插入一個Item物件到Form中 。

public void insert (int itemNum, Item item);

5. 由itemNum為參考值來刪除Item物件 。

public void delete (int itemNum);

6. 從Form刪除全部item物件 。

public void deleteAll ();

slide26

7. 參考itemNum數值設定Item物件取代之前的item。

public void set (int itemNum, Item item);

8. 依照itemNum參考值來取得Item物件位置。

public Item get (int itemNum);

9. 由Form設定一個itremStateListener,取代前一個itremStateListener。

public void setItemStateListener (ItemStateListener iListener);

10. 取得Form物件中的item物件數目。

public int size ();

11. 取得Item物件的標籤。

public String getLabel ();

12. 設定Item物件標籤,如果label是null時則Item中沒有label。

public void setLabel (String label);

13. 使用者已經改變Item內部狀態時所呼叫。

public void itemStateChanged (Item item);

slide27

TextField類別應用:對Form而言TextField類別是建立一個編輯文字元件。TextField類別應用:對Form而言TextField類別是建立一個編輯文字元件。

1. 從TextField刪除字元。

public void delete (int offset, int length);

2. 取得目前輸入位置。

public int getCarePosition ();

3. 從字元陣列0開始複製TextField內容。

public int getChars (char[] data);

4. 取得目前輸入TextField限制。

public int getConstraints ();

5. 回傳可以儲存TextField最大字元。

public int getMaxSize ();

6. 取得TextField內容,以字串型態。

public String getString ();

slide28

7. 插入陣列字元到TextField內容。

public void insert (char[] data,int offset,int length,int position);

8. 插入字串到TextField內容。

public void insert (String src, int position);

9. 從字元陣列取代之前內容來設定textField內容。

public void setChars (char[] data, int offset,int length);

10. 設定輸入TextField限制。

public void setConstraints (int constraints);

11. 設定在TextField可以儲存最大字元數。

public int setMaxSize (int maxSize);

12. 使用text來設定TextField內容。

public void setString (String text);

13. 取得TextField目前字元數目。

public int size ();

slide29

Image類別應用:Image類別應用是設計遊戲中的主要精髓骨幹

1. 建立一個不可修改之圖片。

public static Image createImage(byte[] imageData,

int imageOffset, int imageLength);

2. 從來源圖檔建立一個不可修改的圖片。

public static Image createImage(Image source);

3. 在手機畫面上建立一個可以修改圖片。

public static Image createImag(int width, int height);

4. 從名稱來源解碼圖片資料,建立一個不可修改的圖片。

public static Image createImage(String name)

throws IOException;

5. 建立一個新的Graphics物件表現圖檔狀態。

public Graphics getGraphics () ;

slide30

ImageItem類別同樣也提供可運用的呼叫各項函式:

1. 建立一個新的ImageItem物件。

public ImageItem(String label,Image img,int layout,String altText);

2. 預設圖片放置。

public static final int LAYOUT_DEFAULT;

3. 將圖片置於靠左方向。

public static final int LAYOUT_LEFT ;

4. 將圖片置於靠右方向。

public static final int LAYOUT_RIGHT;

5. 將圖片置於置中方向。

public static final int LAYOUT_CENTER;

6. 將圖片所置於位子之前插入一個空白。

public static final int LAYOUT_NEWLINE_BEFORE;

7. 將圖片所置於位子之後插入一個空白。

public static final int LAYOUT_NEWLINE_AFTER;

slide31

Image類別用法,Form表單的應用也可以放置圖檔應用。Image類別用法,Form表單的應用也可以放置圖檔應用。

1. 當圖片超過顯示範圍時,則以文字代替圖片來顯示。

public String getAltText ();

2. 取得在ImageItem內所包含的圖片。

public Image getImage ();

3. 取得圖片置放的狀況。

public int getLayout ();

4. 設定ImageItem的文字字串。

public void setAltText (String text);

5. 在IamgeItem內所包含設定圖片物件。

public void setImage (Image img);

6. 設定置於位置狀態。

public void setLayout (int layout);

slide32
4-6 結論
  • 高階使用者介面對遊戲可應用方法不多,主要是配合遊戲需要表達選項的製作。不過相關排版方法也可以由其他方式來代替 :

1. 高階應用選擇遊戲方式:

2. 低階應用選擇遊戲方式:
