Соларни системи и решения с Данфосс

1. Соларни системи и решения с Данфосс 04.07.2009 г.

2. - Развитие на соларните системи за многофамилни къщи - Монтирани системи Предимства на апартаментните абонатни станции - Видове апартаментни абонатни станции - Снимки на референтни обекти Съдържание

3. Развитие на соларните системи за многофамилни къщи

4. Първа генерация соларни системи • 4-тръбни системи

5. Втора генерация соларни системи – след 2000 г. • 4-тръбни системи БГВ

6. Тестовите резултати показват: • Соларните системи от първа и втора генерация не са достатъчно ефективни • Температурата на връщащата вода обикновено е висока Буферен съд до 30% Разпределителна система до 40% Слънчев колектор до 20% 60/55 °C 70/50 °C • Годишна ефективност между 30 и 40% • Нисък добив на слънчева енергия

7. Тестови резултати отсъществуващи системи (5-тръбна система) Соларна система за БГВ -От Октомври 1998 до септември 1999 г. Необходимост от доп.енергия Добив от солара Загуби от буферния съд Загуби от рециркулация Консумация

8. Добив на соларна енергия kWh/m²/година за БГВ(специфичен добив)

9. Изисквания към отоплителните системи трета генерация • Интегрален поглед към системите • Рамка на соларните системи • Намаляване на топлинните загуби • Висока степен на комфорт за потребителя • Качествена топла вода • Лесна експлоатация • Съвременен мониторинг • Възможност за използване в стари и нови сгради Двутръбните системи напълно изпълняват тези изисквания!

10. Двутръбна система Подготовка на гореща вода чрез бойлер Ефективни при ниски енергийни разлики(разгънати сгради, терасовидни) Соларни системи от трета генерация

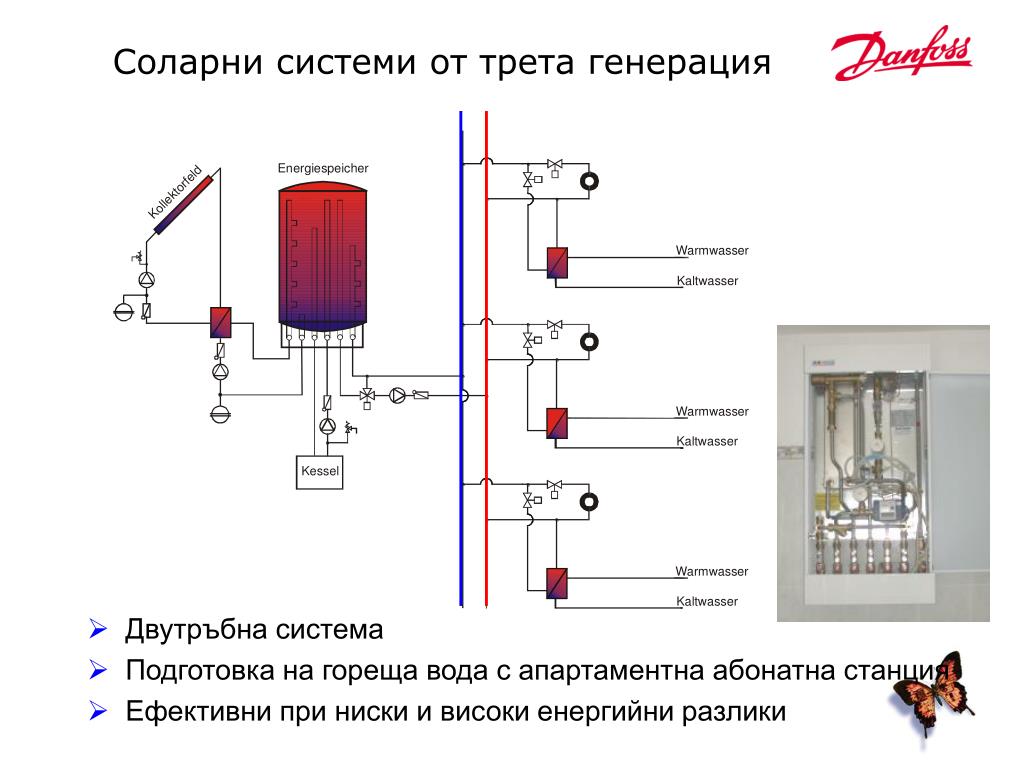

11. Соларни системи от трета генерация • Двутръбна система • Подготовка на гореща вода с апартаментна абонатна станция • Ефективни при ниски и високи енергийни разлики

12. Компактна технология за малки пространства

13. Добив на енергия от соларни системи - двутръбни • Връщаща температура –почти постоянна- 30°C – отлична за соларни системи

14. Ефективност на слънчевия колектор за типични работни точки при температура на околната среда 20 градуса Целзий Влияние на температурата върху ефективността на слънчевия колектор: Една добра отоплителна система с ниска средна температура (точка А) постига по-голяма ефективност в сравнение със система с висока средна температура(точка В)

15. Тестови резултати от 10 двутръбни соларни системи с апартаментни абонатни станции Данни: • 10 многофамилни сгради, 370 апартамента,1160 кв.м. соларни колектори, • 102 m³ буферен съд, • Добив на соларна енергия за отопление и топла вода между 15 и 20%

16. ca. 55-65°C ca. 25-35°C Измерени температури в отоплителния кръг на 8 обекта Връщаща температура около 30°C е отлична за ефективната работа на соларните системи !

17. Гарантирани стойности: 350 kWh/кв.м./година Измерен добив на соларна енергия

18. Годишна ефективност (5 обекта)  системи за отопление и БГВ с допълнителна соларна инсталация – годишна ефективност между 70 - 86%

19. Важни условия • Минимален добив на соларна енергия – 350 kWh/кв.м./година, измерено с помощта на топломер • Връщаща температура под 40°C е гаранция за ефективност.

20. Видове абонатни станции

21. Схема на многофамилна жилищна сграда с апартаментни абонатни станции

22. Схема с Akva Lux TD

23. Избор на правилниярегулатор

24. -Над пералнята в банята -На стената над тоалетната -Вградени в стена (10 cm) -В килери Важно При всички възможни за инсталиране места е желателно тръбите за гореща вода да бъдат максимално къси Най-често ползвани места за монтаж на абонатни станции

25. - Отчитане на енергийната консумация в реални физични единици - Индивидуално 24-часово ползване на отопление и гореща вода - Лесно управление на температурния и времеви режим в жилището - Без енергийни загуби за рециркулация на БГВ Преимущества на апартаментните абонатни станции

26. - Ниска връщаща температура (25-35°C) и висок енергиен добив от соларните колектори Прясна топла вода, предотвратяване на отлагания и бактериално замърсяване - Само 3 захранващи тръби: подаваща, връщаща отопление и студена питейна вода - Абонатната станция не се нуждае от външно електрозахранване Предимства

27. - Компактна, изисква малко пространство -35 годишен опит на Данфосс в производството на подобни станции Независимо от измененията на температурата на топлофикационната мрежа е гарантирана постоянна температура на битовата гореща вода. PT°C/AVTI/AVTQ/AVTB Предимства

28. Избор на апартаментна абонатна станция в зависимост от изискуемата мощност

29. Станции за монтаж на стена

30. Станции за вграждане в стена

31. 3кв.м. соларен колектор=300 l съд= 1 апартамент - Буферният съд трябва да е с минимален диаметър и максимално възможна височина Дебелина на топлинната изолация минимум 20 cm - Всички връзки да бъдат изпълнени на принципа на термосифона, без гравитачна циркулация Спецификация на буферния съд

32. - Единична цена за апартамент < 3000 Euro - Енергиен добив от соларната инсталация>33% - Пример: 1 Паркоместо в подземен гараж струва най-малко 11.000 Euro и не е толкова ефективно - Технически данни за обекта: 61 апартамента,410кв.м. слънчеви колектори,100.000 l буферен съд,387 kwh/m годишен добив, общо 158.600 kwh годишно от цялата система, при допълнителна енергия от газов котел 338.260kwh. Пример за голяма соларна система в Гнайс Мооз, Австрия

33. Снимки на референтни обекти

34. Височина= 65m Диаметър= 28m Обем=33500m³ Linz AG, 1994 г. Akva-Vita 2LБуферен съд

35. Akva-Vita TDP 1997г.Bolaring 354 станции

36. Akva-Vita TDP , 1997 г.Еднофамилна къща

37. Akva- Vita TD вградена в стена

38. Akva-Vita TD монтирана на стена и свързана с разпределителни колектори

39. Соларна Akva-Vita TD-L

40. VMTD-F с 12 кръга,подово отопление и стайни термостати
