  1. 電子電路實驗 實驗十 基納二極體介紹

  2. 基納二極體簡介 • Zener diode(簡稱ZD) • 特性曲線與二極體相同 • 工作於逆向偏壓

  3. 二極體工作區 基納二極體工作區

  4. 基納二極體特性的應用 • 流經基納二極體電流為Iz • 當Iz<Izmin，基納二極體工作於特性曲線彎曲處，無法提供穩壓作用 • 當Izmin<Iz<Izmax時，基納二極體兩端之電壓保持於Vz，穩定不變 • 當Izmax<Iz時，基納二極體容易燒毀 • 總結：在逆向偏壓有一電壓穩定區->穩壓

  5. 基納二極體的符號 P N

  6. 穩壓電路範例(一) • E=12V，Zener diode的Vz為6V，若此ZD處於正常工作區 ，則IR=？IZ=？IL=？

  7. 穩壓電路範例(二) • E=16V，Zener diode的Vz為6V，若此ZD處於正常工作區 ，則IR=？IZ=？IL=？

  8. 穩壓電路範例(三) • E=16V，Zener diode的Vz為6V，若此ZD處於正常工作區 ，則IR=？IZ=？IL=？

  9. 期末考時間 • 下週四中午期末考 • 地點另行公佈 • 請密切注意BBS，而且千千萬萬不要給我忘了來考試!

  10. 考前大猜題~~ • 考試範圍—所有上課範圍 • 期中考考過的 非常 有可能再出現… • 期中考檢討… • 我知道很多人沒有下載..沒關係我附在後面

  11. 三用電表的操作與電阻值的判讀 • 三用電表操作方法 • 測量電壓-與待測元件並聯 • 測量電流-與待測電路串聯 • 測量電阻-與待測元件並聯 • 檔位需調整正確 • 電阻值判讀方法 • (顏色X10+顏色)X10顏色 這個我一定會考!!!

  12. 這是所有計算題的基本，請牢記 電路的串聯與並聯 串聯電路 Vc=V1+V2 Ic=I1=I2 Rc=R1+R2 並聯電路 Vc=V1=V2 Ic=I1+I2 1/Rc=1/R1+1/R2

  13. 毆姆定律與惠斯頓電橋 • V = I X R • 惠斯頓電橋 • 可變電阻-電阻標示值為可變電阻可調的最大電阻值 • 當BC間電流為0時

  14. => => 戴維寧定與與諾頓定理 • 戴維寧定理 • 將RL移去後電路保持開路 • 計算AB點間等效電壓Eth • 將網路中所有的電壓源短路.電流源開路,求AB點間等效電阻Rth

  15. => => 戴維寧定與與諾頓定理 • 諾頓定理 • 將RL移去後電路短路 • 計算AB點間等效電流IN • 將網路中所有的電壓源短路.電流源開路,求AB點間等效電阻RN

  16. 重疊定理 • 移去所有電源只保留一電源,移去部分的電路 • 電壓源則短路 • 電流源則開路 • 劃一個求解表格 • 計算並記錄方向

  17. 李賽氏圖形 • 用途：測量未知訊號頻率 • 原理 • 分別在水平與垂直方向輸入正弦波電壓，示波器上顯示的圖形稱為李賽氏圖形 • 假設加於水平端的頻率為FH，垂直端的頻率為FV，則FH與FV之比率與李賽氏圖形的關係為

  18. 李賽氏圖形 1:1 或1:2 或 2:1 的圖至少要畫的出來!!

  19. 二極體介紹 • P-N二極體會因外加電壓極性而有不同電阻值 • 外加順向電壓時電阻值很低 • 外加逆向電壓時接近絕緣體 • 總結：具單向導電特性->整流、檢波

  20. 二極體介紹 • 崩潰電壓 • 當逆向電壓增加到一定程度時，P-N二極體會變成導體 • 再增加逆向電壓會使二極體燒毀

  21. 基納二極體 • 這個也會考喔… • 計算題 • 定義 今天的上課內容，所以自己回憶

  22. 意外考題! • 冷笑話五分. • 不夠好笑、不夠冷，我不給分… • 課堂範圍內但是我沒說過會考的 • 不會出很多也不會出很難，給用功的學生的題目。

  23. 期中考檢討 • 以下的投影片讀過會讓你考試功力大增，效果大概跟拿到epic差不多… • 以上聽不懂的代表你是不玩某幾款會中毒的線上遊戲的好青年… • 聽的懂的，遊戲玩歸玩還是要唸書啊!

  24. 1.請填好下列電阻色碼表(20%) (1*10+0)*10^4=100000=100K 2.請問色碼 棕黑黃 代表的電阻大小是多少? _____________________

  25. V1+V2 V1=V2 I1=I2 I1+I2 R1+R2 1/(1/R1+1/R2) 我有幫你們換算…換算過的對就給分…

  26. 只寫到這裡也可以

  27. 戴維寧的目的是把所有的線路簡化成下面這樣

  28. 求 Rth : 1.拿掉右半邊的元件 2. 電壓源短路，電流源斷路，求Rth

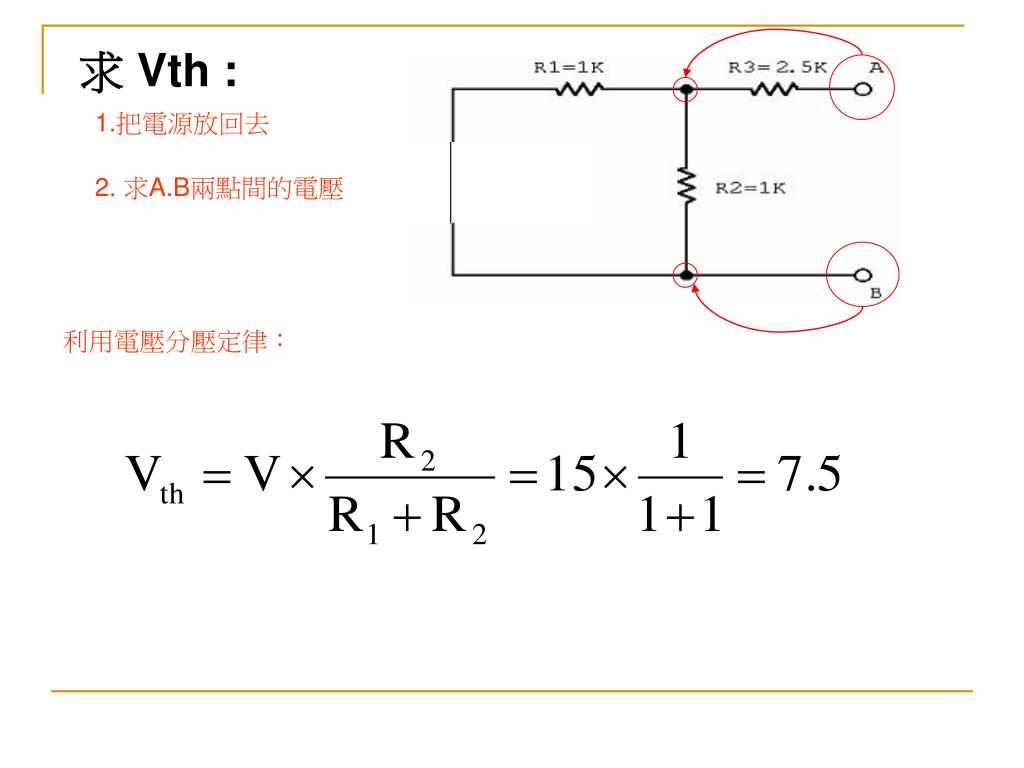

  29. 求 Vth : 1.把電源放回去 2. 求A.B兩點間的電壓 利用電壓分壓定律：

  30. 等效電路為

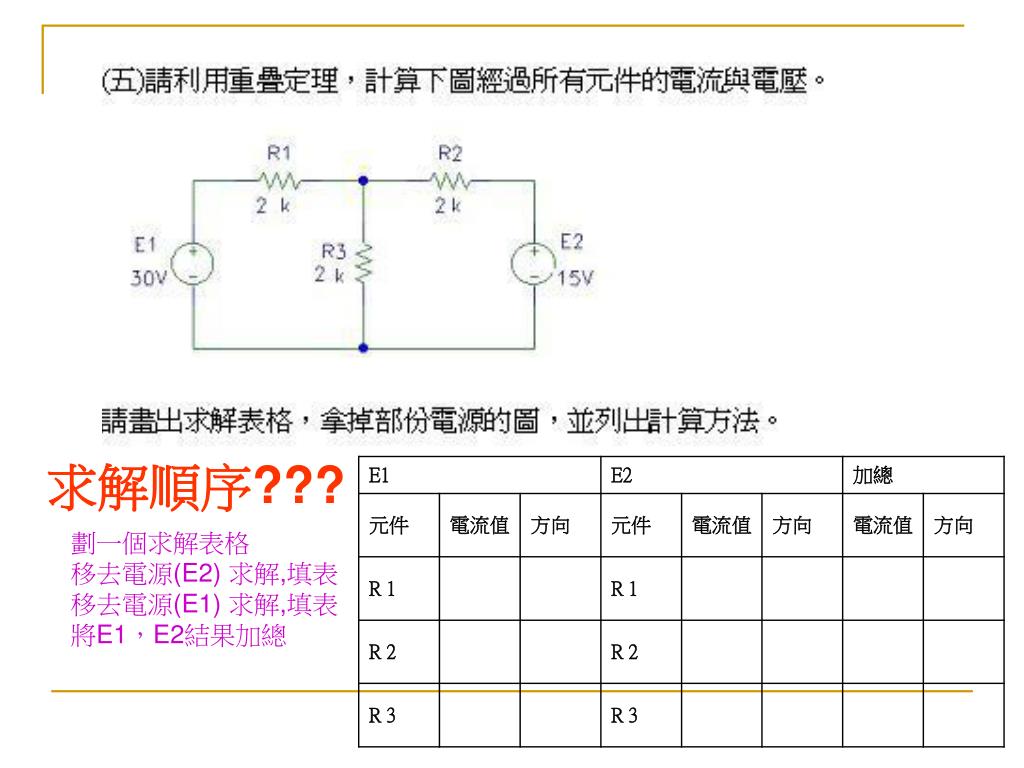

  31. 求解順序??? 劃一個求解表格 移去電源(E2) 求解,填表 移去電源(E1) 求解,填表 將E1，E2結果加總

  32. 電壓你可以用V=IR或是用重疊定理算都可以，我就不算了電壓你可以用V=IR或是用重疊定理算都可以，我就不算了
