  1. Hidraulički prelazni režimi na HE “Perućica” sa osvrtom na njihov uticaj na EESUroš Karadžić, Mašinski fakultet Podgorica, Crna GoraAnton Bergant, Litostroj Power d.o.o., SlovenijaPetar Vukoslavčević, Mašinski fakultet Podgorica, Crna GoraCrnogorski Komitet CIGRE – I Savjetovanje, 12-16 Oktobar, 2009Pržno, Crna Gora

  2. Sadržaj • Uvod • Teorijski i matematički model • Protočni trakt HE “Perućica” • Poređenje numeričkih i vrijednosti izmjerenih na elektrani • Zaključak

  3. Uvod • Hidraulički prelazni režimi u hidroelektranama • Start i zaustavljanje agregata • Opterećenje i rasterećenje agregata • Brzo zatvaranje i pobjeg agregata • Otvaranje i zatvaranje sigurnosnih zatvarača • Numeričko modeliranje HE “Perućica” • MOC rešavanje jednačina hidrauličkih prelaznih režima • Kvazistacionarno modeliranje gubitaka na trenje u cjevovodima • Stvarni i računski hod igle mlaznice (SHI i RHI model) • Model za računanje promjene broja obrtaja

  4. Teorijski i matematički model (1) Jednačine hidrauličkih prelaznih režima Jednačina kontinuiteta Jednačina promjene količine kretanja

  5. Teorijski i matematički model(2) • Mlaznica Peltonove turbine - protok kroz mlaznicu - zakon zatvaranja mlaznice - dinamička jednačina obrtanja agregata

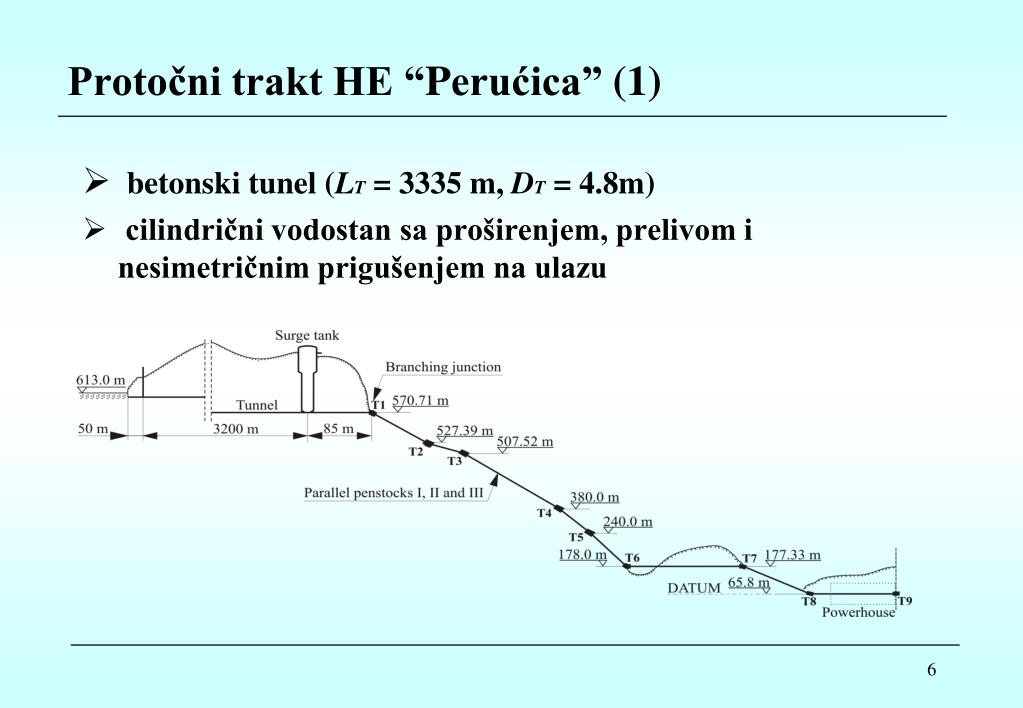

  6. Protočni trakt HE “Perućica” (1) • betonski tunel (LT = 3335 m, DT = 4.8m) • cilindrični vodostan sa proširenjem, prelivom i nesimetričnim prigušenjem na ulazu

  7. Protočni trakt HE “Perućica”(2) • Pelton agregati (Hr=526m), A1-A5(n=375min smax=150mm,tc=85s) A6,A7(n=428min , smax=166mm,tc=80s) -1 • tri paralelna čelična cjevovoda (L ≈ 2000m) -1 Agregat A1 (Dk=2.4m)

  8. Poređenje numeričkih i izmjerenih vrijednosti (1) Brzo zatvaranje i rasterećenje agregata A1 sa početne snage P0 = 30 MW (Test BZA1P30MW, RA1P30MW) Početni protoci kroz cjevovode i tunel Koeficijenti trenja Vrijeme zatvaranja i početna otvorenost mlaznice

  9. Poređenje numeričkih i izmjerenih vrijednosti (2) Poređenje koraka igle i pritiska na ulasku u turbinski agregat Test BZA1P30MW

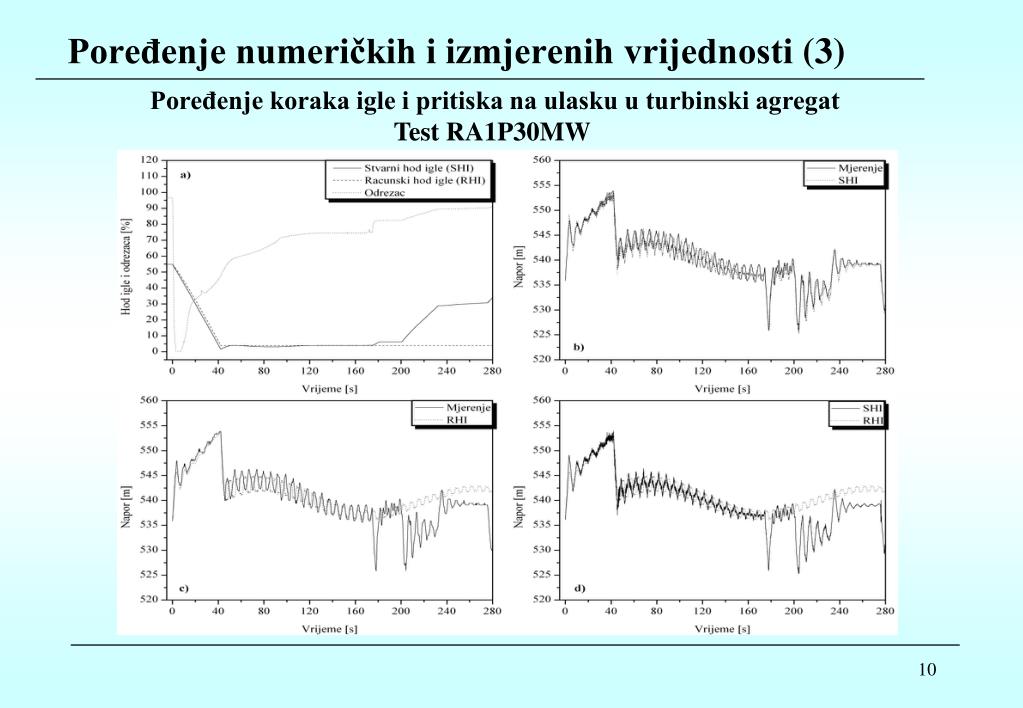

  10. Poređenje numeričkih i izmjerenih vrijednosti (3) Poređenje koraka igle i pritiska na ulasku u turbinski agregat Test RA1P30MW

  11. Poređenje numeričkih i izmjerenih vrijednosti (4) Poređenje računske i izmjerene vrijednosti promjene broja obrtaja

  12. Zaključak • Razvijeni numerički modeli SHI i RHI pokazuju dobro slaganje sa rezultatima mjerenja • Kod brzog zatvaranja RHI model zatvara mlaznicu u dva koraka dok kod rasterećenja agregata to radi u jednom koraku • Oscilacije pritiska u cjevovodu nakon zatvaranja mlaznica su veće kod brzog zatvaranja agregata • Model odlično određuje maksimalni porast broja obrtaja agregata i pokazuje dobro slaganje sa rezultatima mjerenja u periodu smanjenja brzine agregata • Razvijeni numerički modeli se mogu uspješno primijeniti za simulaciju brzog zatvaranja i rasterećenja agregata na HE “Perućica”

  13. Hvala na pažnji!!!
