Presentation Transcript
slide2

P

U

E

R

T

O

S

F

L

O

P

P

Y

D

R

C

D

MICRO

R.A.M.

slide3

A.G.P.

P

I

L

A

S

L

O

T

S

P.

C.

I.

F

L

A

S

H

motherboard3
Motherboard
  • 1- Es la Placa Madre por todo lo que controla
  • 2-Elemento fundamental
  • 3-Es el ordenador en si misma
  • 4-Permite el:4.1 Armado
  • 4.2 Agregado
  • 4.3. Reemplazo
  • 4.4.Crecimiento
  • 4.5. Actualización
motherboard4
Motherboard
  • 5-Componentes:5.1 Microprocesador
  • 5.2 Memorias (RAM – ROM – CACHÉ)
  • 5.3. Placa de Video
  • 5.4.Placa de Sonido
  • 5.5. Modem
  • 5.6. Controladoras de disco
motherboard5
Motherboard
  • 6-Controla todos los elementos
  • 7-Tamaño y ubicación orificios montaje pueden variar
  • 8-Pertinax – Varias capas – Calor - Electricidad
  • 9-Buses (Pistas cobre)
  • 10-Cuidado cambio (Instalación) componentes
motherboard6
Motherboard

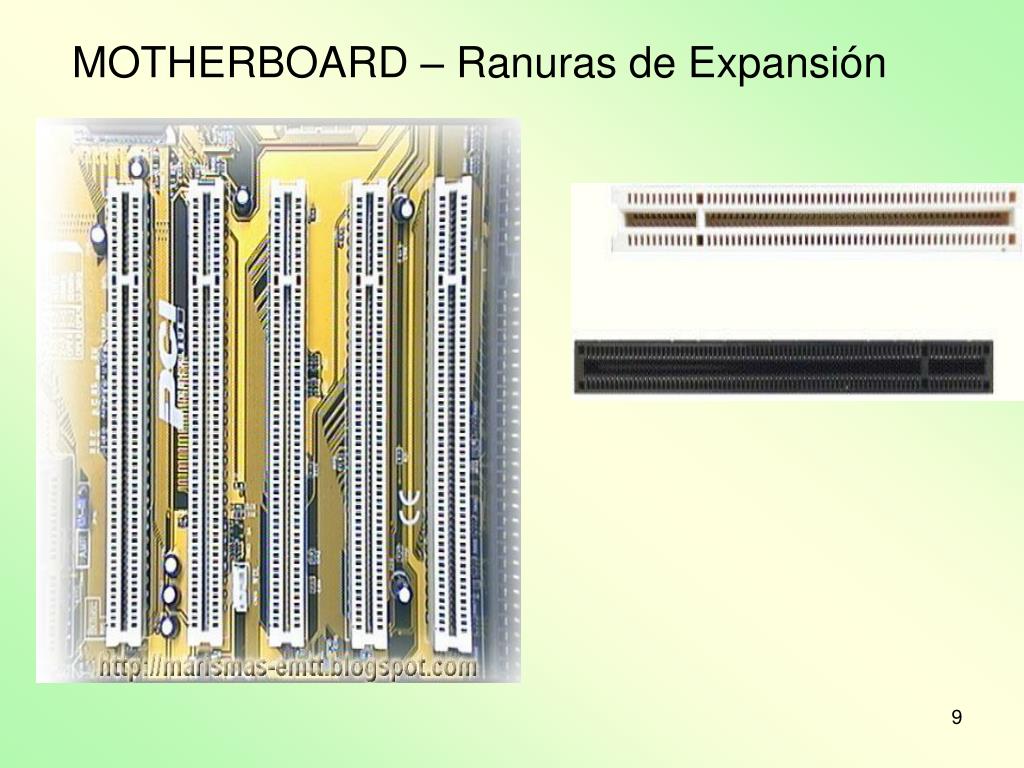

1-Ranuras de expansión: Conectores internos Plásticos – Conectores eléctricos (Slots) soldadas – Amplían capacidad Modifican la configuración1.1. PCI (Componente Interconexión Periférico). Audio – Video – Red. Para todo salvo gráficos en 3D.

1.2. PCI Express 30 veces mas rápida1.3. A. G. P. (Puertos AGP) Adaptador gráficos placas de video 3D

motherboard componentes

MOTHERBOARD - Componentes

2-Puertos Conectores externos de la placa madre2.1. Serie: Envía de a 1 Bit. Dispositivos lentos Pines hacia fuera (Teclado – Terminales – Impresoras – Mouse)2.2. Paralelo: Varios Bits. Alta Velocidad (Scanner – Redes – Impresoras láser Unidades ZIP)2.3.A.G.P. (Puerto Gráfico Acelerado). Alta velocidad – Placas de Video

motherboard componentes1

MOTHERBOARD - Componentes

2.4. DIN o PS/2 (O mini DIN) Utilizados para MOUSE / TECLADO (Puerto serie)2.5. VGA Video on board Conexión

2.6.U.S.B (Puerto Serie Universal). Dispositivos distintas características único conector. Conecta / desconecta sin reiniciar P.C. (Impresoras – Discos Rígidos – Pen Drives – Modems – Cámaras fotográficas.)

motherboard componentes2

MOTHERBOARD - Componentes

3-Conectores internos C.D. – D.V.D. – Disco Rígido – Disco Flexible – Parlante interno

4-Jumpers (Leds) Permiten conexión.(Luz disco rígido – Encendido)

motherboard componentes3

MOTHERBOARD - Componentes

5-Conectores eléctricos Alimentación distintos dispositivos. Traen alimentación de la fuente

motherboard canales

MOTHERBOARD - CANALES

1-Canales: Conexión Interna 8 – 16 – 32 Cables. Envía y recibe Información Disco Rígido – CDROM – DVD Disco Flexible

motherboard microprocesador

MOTHERBOARD - Microprocesador

1-CHIP Silicio – Empalme conexiones eléctricas (PINES). Está sobre un zócalo (socket)

2-Ejecuta operaciones almacenadas

3-Cada instrucción 1 o varios ciclos

4-Frecuencia de reloj – Pulsos ritmo constante – varios pulsos por segundo

5-cerebro del ordenador millones transistores

6-Mayor cantidad de núcleos por encapsulado

motherboard microprocesador1

MOTHERBOARD - Microprocesador

7-Rendimiento = frecuencia de reloj MHZ -GHZVelocidad reloj bits a manipular

8-Equivalencias en rendimientos

9-Mayor velocidad reloj no implica mayor velocidad proceso

motherboard microprocesador2

MOTHERBOARD - Microprocesador

10- Velocidad Proceso = Velocidad interna (Constante) + Velocidad Externa10.1.Velocidad reloj interno (Frecuencia de reloj) 10.2.Velocidad externa (Bus) Micro – Mother10.3.Arquitectura Microprocesador

10.4.Ancho de bus Datos (Cantidad de datos)

10.5.Ancho de bus de Direcciones (Memoria)

11-Procesa órdenes sencillas12-90% Intel y AMD – Algo CYRIX

motherboard microprocesador3

MOTHERBOARD - Microprocesador

13-Se lo denomina C. P. U.

14-Gestiona todas las operaciones

15-Supervisa componentes de hardware

16-Co-Procesador Matemático (interno)

17-Memoria caché interna de primer nivel (L1) Puente entre los distintos componentes. Reduce tiempo 32 / 64 Kb

motherboard microprocesador4

MOTHERBOARD - Microprocesador

18-U. A. L. Operaciones Aritméticas y Lógicas

19.-U. C. Control y coordinación (Núcleo del microprocesador)

19.1.-Leer e interpretar instrucciones

19.2.-Controlar flujo de Datos

19.3.-Dirigir operaciones componentes internos

20.-Memorias y registros: Sector mas rápido y caro

motherboard microprocesador5

MOTHERBOARD - Microprocesador

1.-Registros Información temporal Milésimas de segundo (UAL – UC). Pocos datos e Instrucciones.10 veces mas rápida caché. Facilitan movimiento información RAM – UC – UALMas rápida, mas cara, mas pequeña

1.1.1.-Almacenamiento

1.1.2.-Operacional

RDM. RIM. RSM (SM)

motherboard componentes4

MOTHERBOARD - Componentes

2-Memorias Ram – Rom – Flash - Caché - Registros

3-Placas Red – Video – Sonido – Modem

.

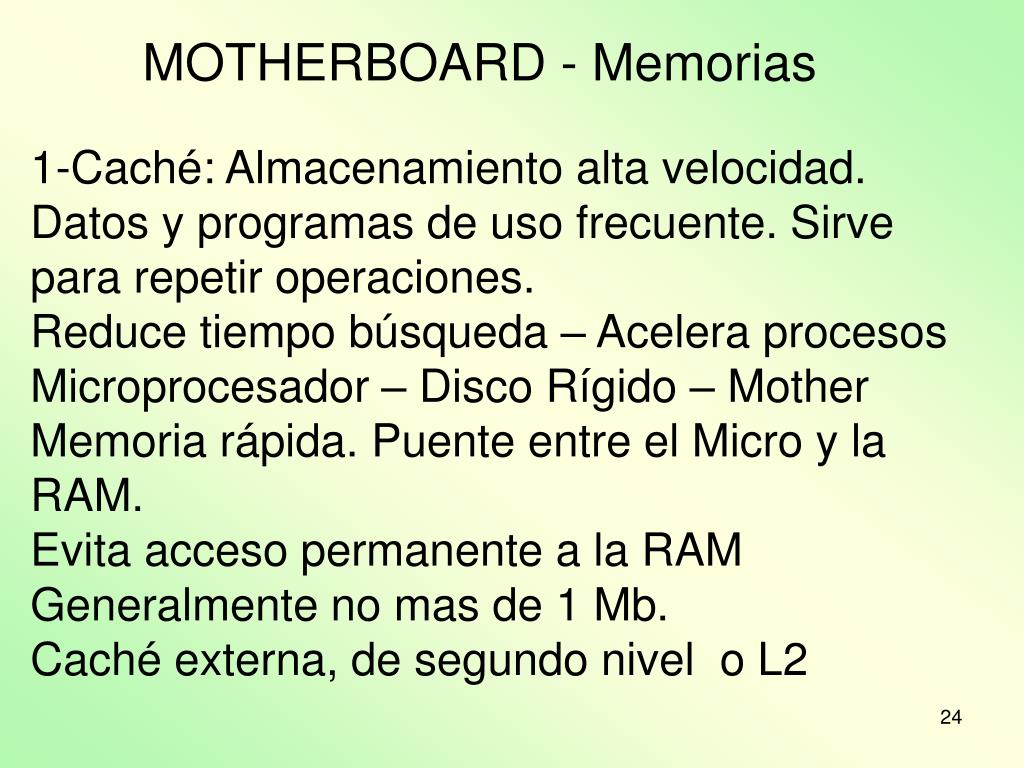

motherboard memorias

MOTHERBOARD - Memorias

1-Caché: Almacenamiento alta velocidad. Datos y programas de uso frecuente. Sirve para repetir operaciones.Reduce tiempo búsqueda – Acelera procesosMicroprocesador – Disco Rígido – MotherMemoria rápida. Puente entre el Micro y la RAM.Evita acceso permanente a la RAM Generalmente no mas de 1 Mb.Caché externa, de segundo nivel o L2

motherboard memorias ram

MOTHERBOARD – Memorias - RAM

2-RAM Memoria Principal. Datos usados en el momento presente (Instrucciones y datos).Cantidad mínima depende del uso.Valores de la RAM en el SETUPAlmacenamiento primario. Temporario (Corto Plazo)

Celdas todas iguales - Numeradas consecutivas ascendentes

Puede grabarse o leerse información - Al terminar el proceso se borra

motherboard memorias ram1

MOTHERBOARD – Memorias - RAM

Graba aleatoria – acceso Directo (Mismo tiempo) Mayor capacidad y menor velocidadEXPAMDIDA (EMS) Zonas Altas

EXTENDIDA (XMS) Mas zócalos

2.1.Estática – SDRAM – SIMM (Mas costosa – mas rápida)

2.2.Dinámica – DRAM – DIMM (mas económica - mas lenta)

motherboard memorias rom

MOTHERBOARD – Memorias - ROM

3-ROM: Pequeña. No volátil. Solo lectura -La carga el fabricante. Almacena poca información - Conserva intacta la Información almacenada – Sirve para el arranque / diagnóstico.Los usuarios no pueden borrar la informaciónConfiguración del sistema: (Día, Hora, Configuración discos, Claves Protección)

3.1.POST (Power on self test)Chequea a) Micro, b) Video, c) Ram Base, d) Ram extendida, e) Teclado, f) Controladores disco (A, C, D)

motherboard memorias1

MOTHERBOARD - Memorias

3.2.B.I.O.S. (Basic Input Output System)Tipo y capacidad discos, RAM y otros dispositivos

3.3.Setup (Configuración P.C.) Componentes P.C.

motherboard memorias flash

MOTHERBOARD – Memorias - Flash

4-FLASH Basada en memorias EEPROM (electrically Eraseable Programable Read Only Memory)

Uso frecuente en Máquinas de fotos, Pen Drives y Tarjetas de P.C.

Graba aleatoria acceso directo

Múltiples espacios se graban/escriben en 1 solo paso por impulsos eléctricos (RAM 1 celda por vez)

No volátil – Uso limitado (10000 y 1000000)

Pequeña – Rápida y resistente – bajo consumo

motherboard pila
MOTHERBOARD – PILA
  • Conservan los parámetros de la BIOS alimentación de la fuente (Batería)Con el tiempo pierde capacidad de mantener información ( 2 / 6 años)
motherboard placas

MOTHERBOARD – PLACAS

1-Placa de Video: Determina resolución – Cantidad de colores

Sirve para:1.1.-Acelerar gráficos 3D (Puede incluir microprocesador y RAM para video)

1.2.-Descomprimir videos (Ver películas)

1.3.-Conexión televisor

2-Placa de Sonido: Sonidos digitalizados de instrumentos reales
