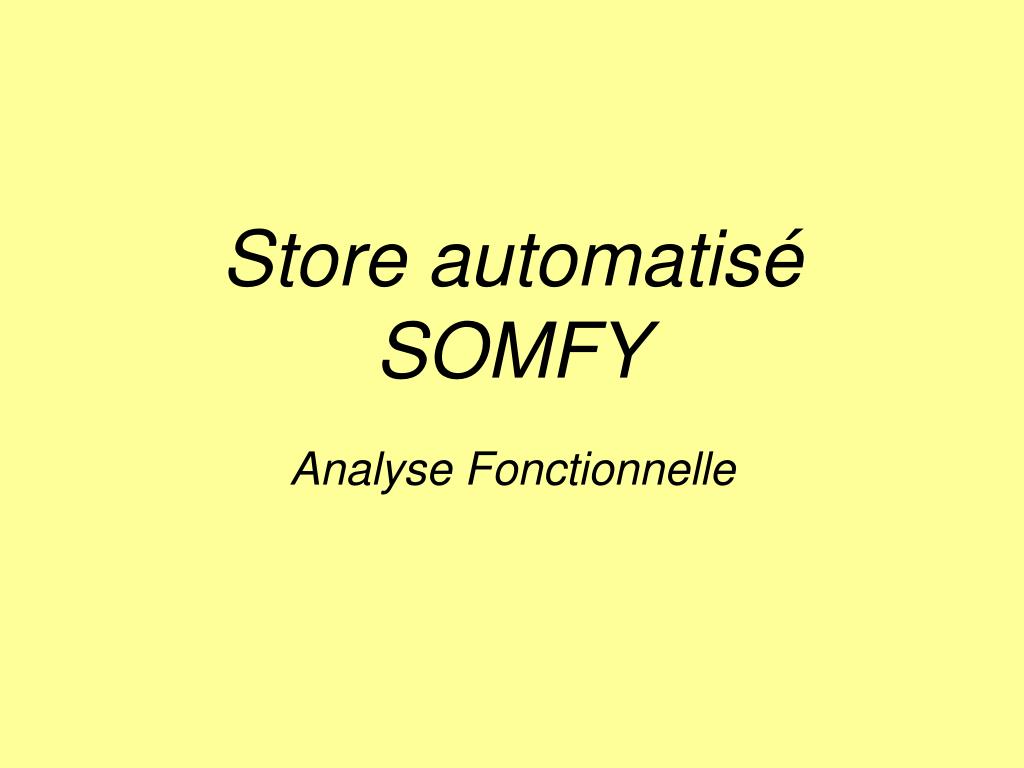

  1. Store automatisé SOMFY Analyse Fonctionnelle

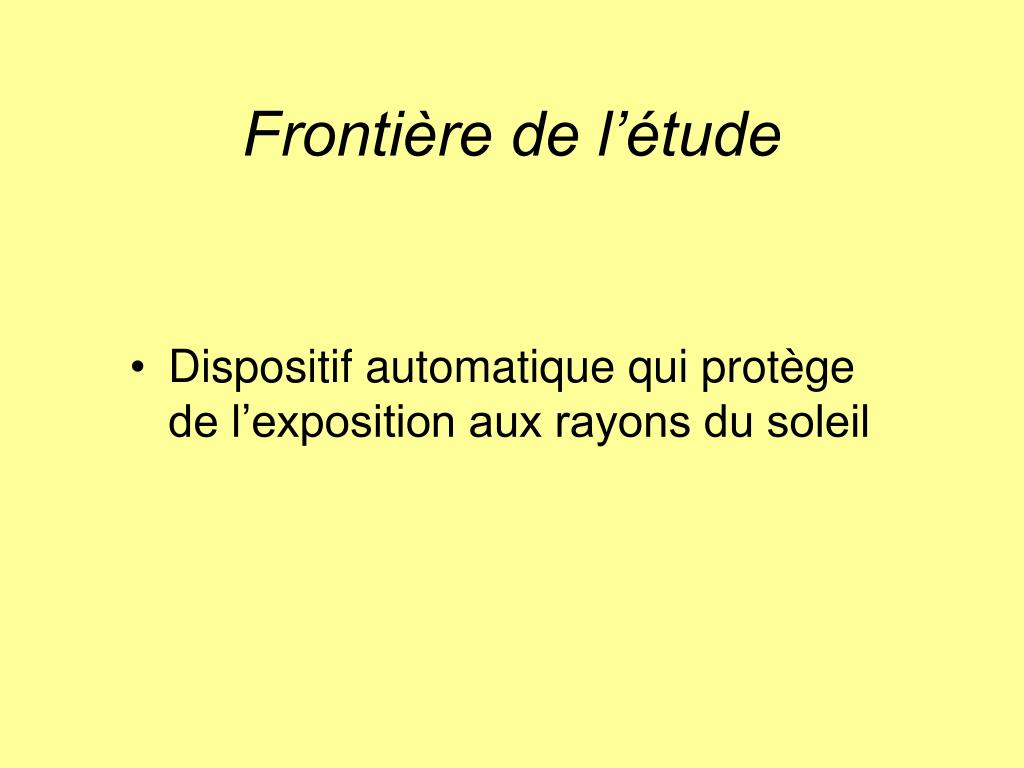

  2. Frontière de l’étude • Dispositif automatique qui protège de l’exposition aux rayons du soleil

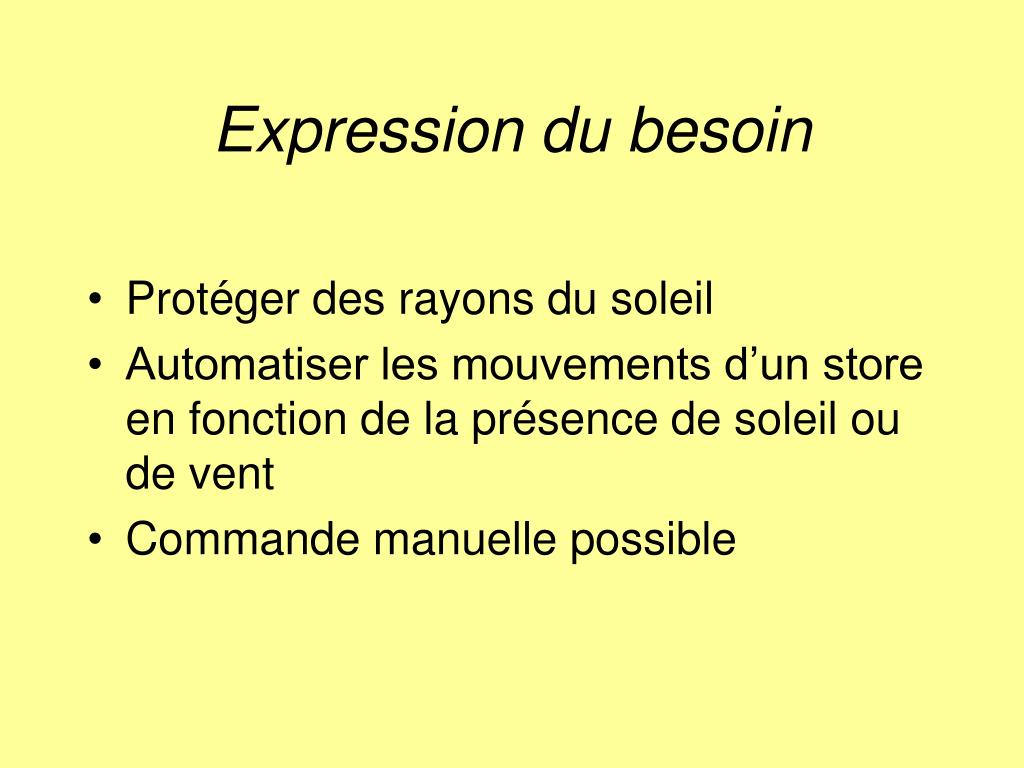

  3. Expression du besoin • Protéger des rayons du soleil • Automatiser les mouvements d’un store en fonction de la présence de soleil ou de vent • Commande manuelle possible

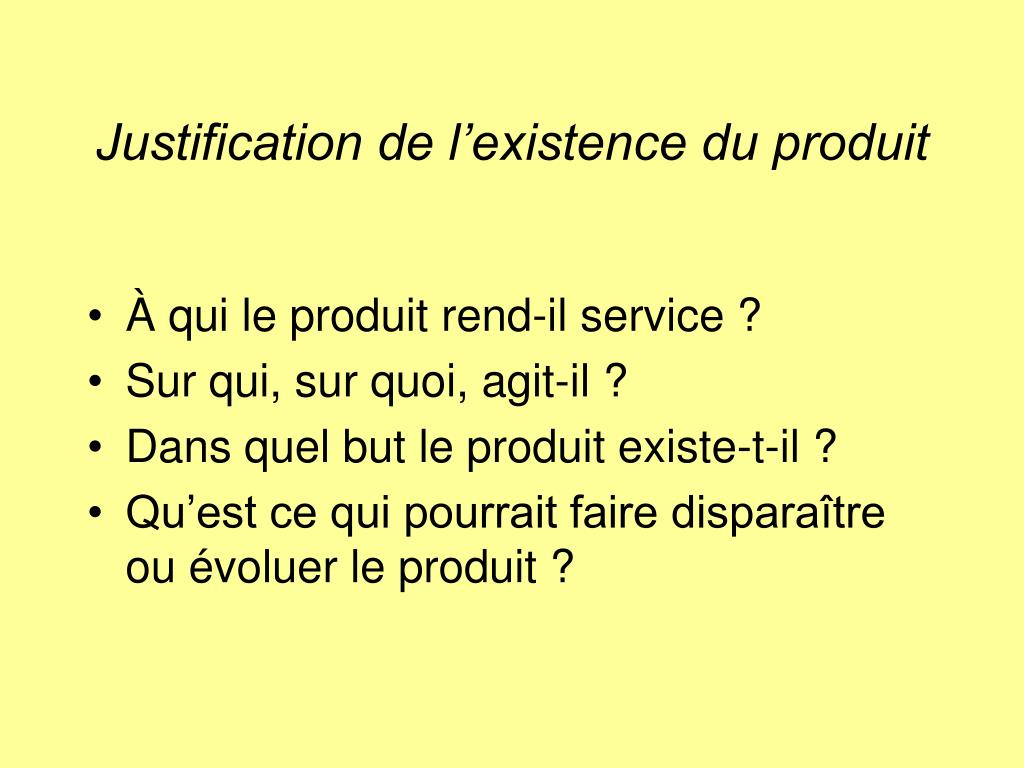

  4. Justification de l’existence du produit • À qui le produit rend-il service ? • Sur qui, sur quoi, agit-il ? • Dans quel but le produit existe-t-il ? • Qu’est ce qui pourrait faire disparaître ou évoluer le produit ?

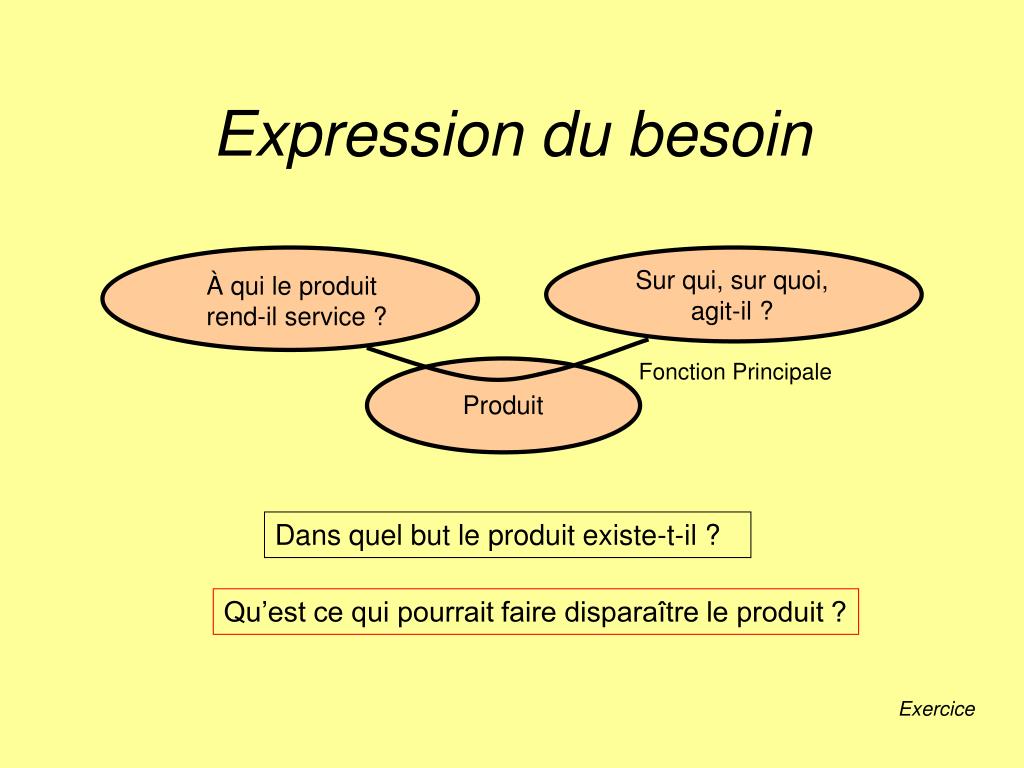

  5. Expression du besoin Sur qui, sur quoi, agit-il ? À qui le produit rend-il service ? Fonction Principale Produit Dans quel but le produit existe-t-il ? Qu’est ce qui pourrait faire disparaître le produit ? Exercice

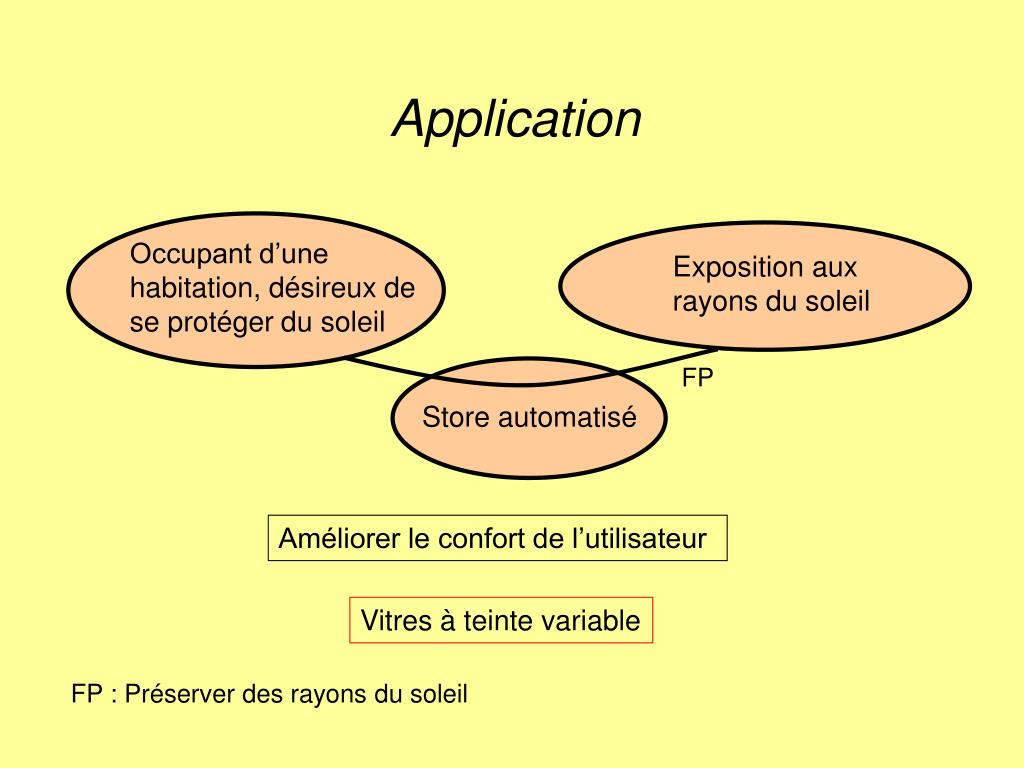

  6. Application Occupant d’une habitation, désireux de se protéger du soleil Exposition aux rayons du soleil FP Store automatisé Améliorer le confort de l’utilisateur Vitres à teinte variable FP : Préserver des rayons du soleil

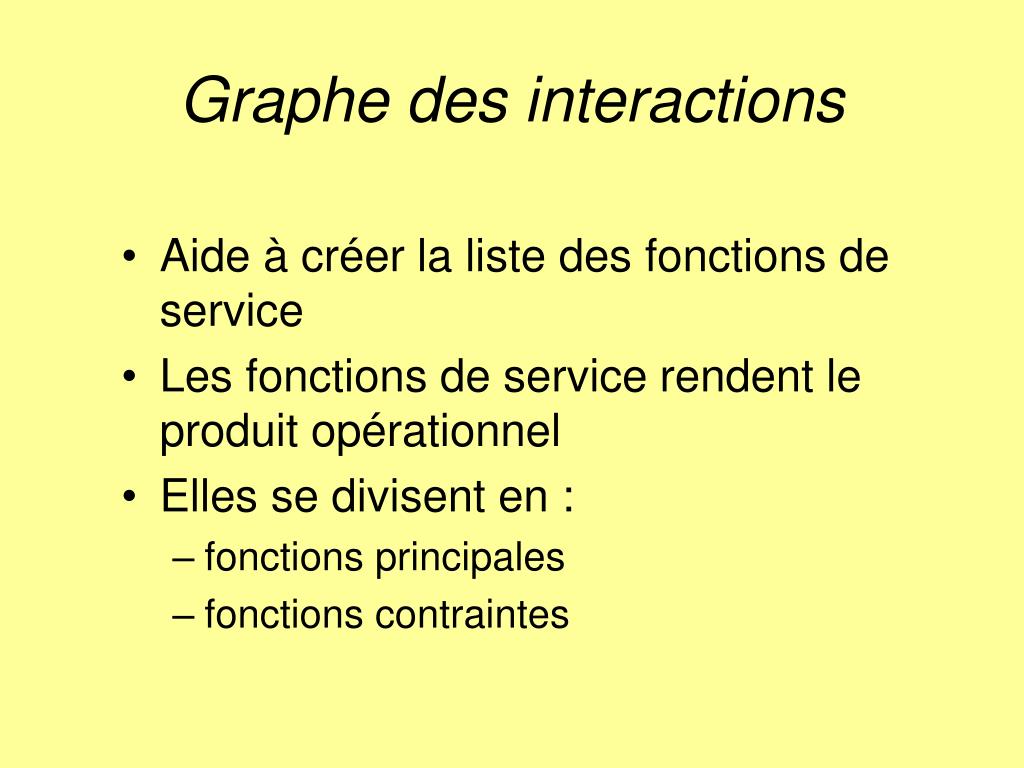

  7. Graphe des interactions • Aide à créer la liste des fonctions de service • Les fonctions de service rendent le produit opérationnel • Elles se divisent en : • fonctions principales • fonctions contraintes

  8. Graphe des interactions Phase de vie : Utilisation Vent FC1 FC2 Utilisateur Soleil FP FC8 FC3 Store automatique FC4 FC7 Secteur EDF Support FC5 FC6 Normes Zone à protéger Cliquez sur le rectangle rouge pour développer la fonction correspondante

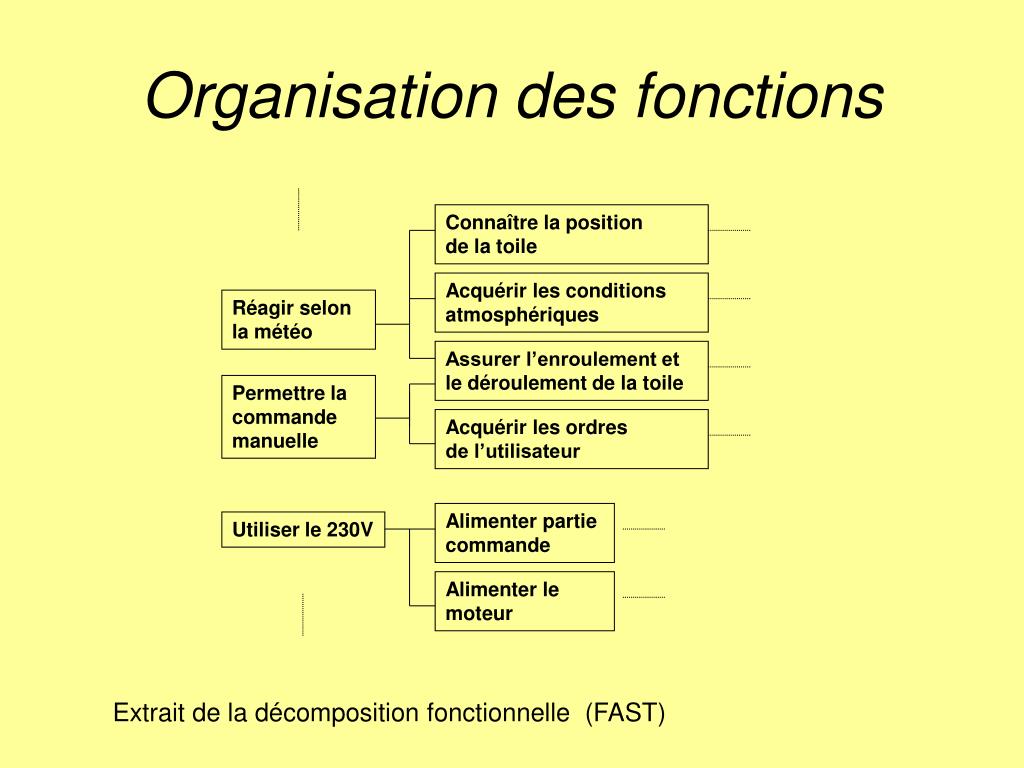

  9. Organisation des fonctions Connaître la position de la toile Acquérir les conditions atmosphériques Réagir selon la météo Assurer l’enroulement et le déroulement de la toile Permettre la commande manuelle Acquérir les ordres de l’utilisateur Alimenter partie commande Utiliser le 230V Alimenter le moteur Extrait de la décomposition fonctionnelle (FAST)

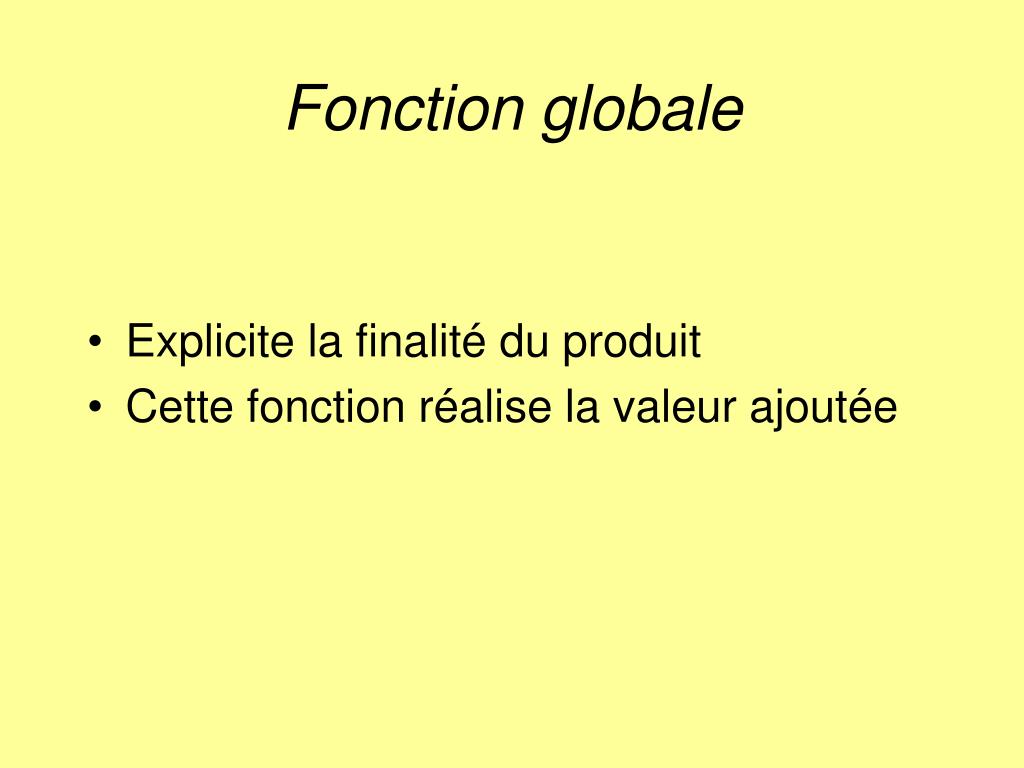

  10. Fonction globale • Explicite la finalité du produit • Cette fonction réalise la valeur ajoutée

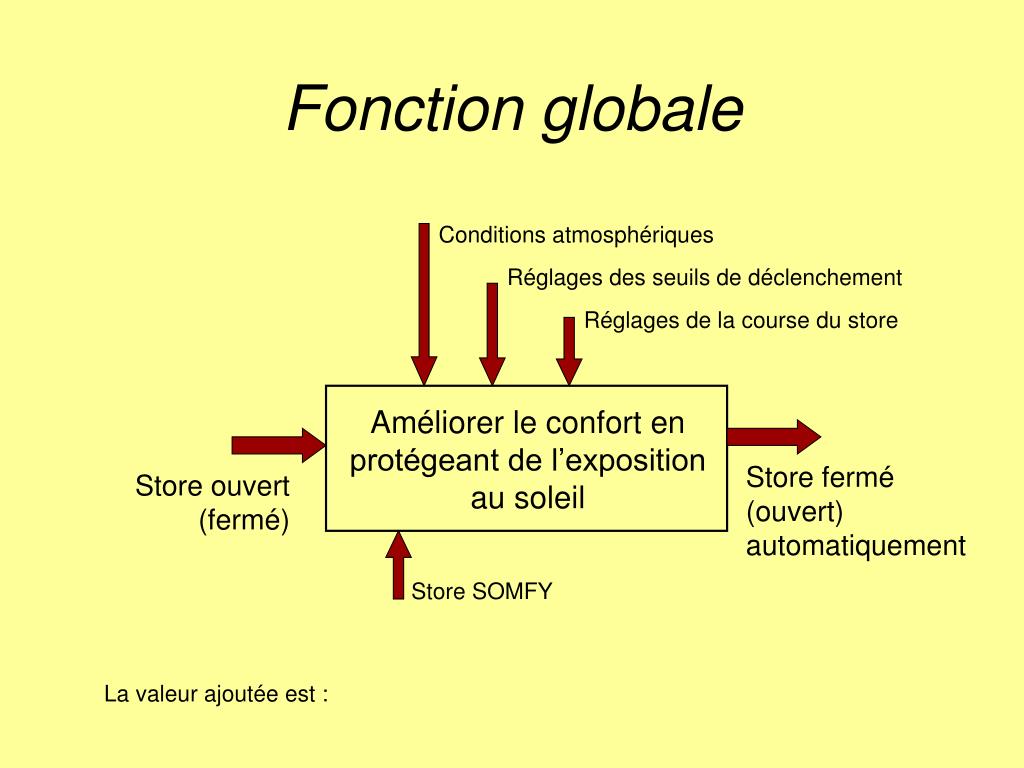

  11. Fonction globale Conditions atmosphériques Réglages des seuils de déclenchement Réglages de la course du store Améliorer le confort en protégeant de l’exposition au soleil Store fermé (ouvert) automatiquement Store ouvert (fermé) Store SOMFY La valeur ajoutée est :

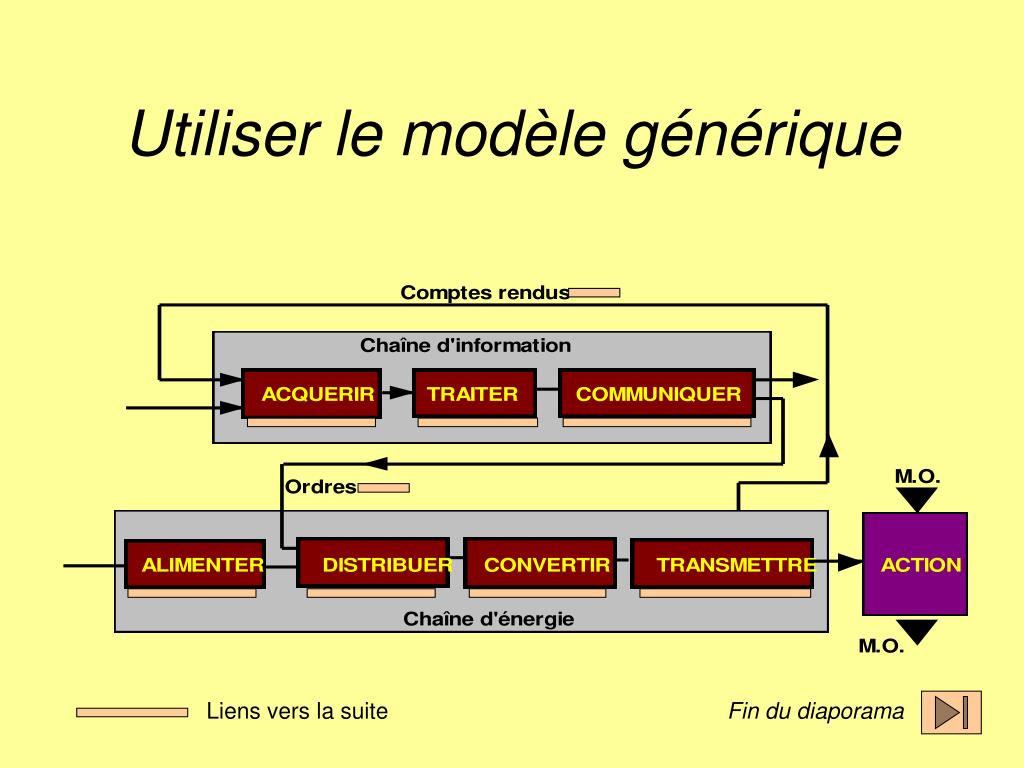

  12. Utiliser le modèle générique Liens vers la suite Fin du diaporama

  13. Acquérir • Acquérir les conditions atmosphériques • capteurs de vent et de soleil • Acquérir les commandes de l’utilisateur • boutons poussoirs • Acquérir la position actuelle du store • capteurs de position

  14. Traiter • Elaborer les ordres pour le moteur, à partir des informations recueillies par la fonction acquérir • Fournir des informations en direction de l’utilisateur

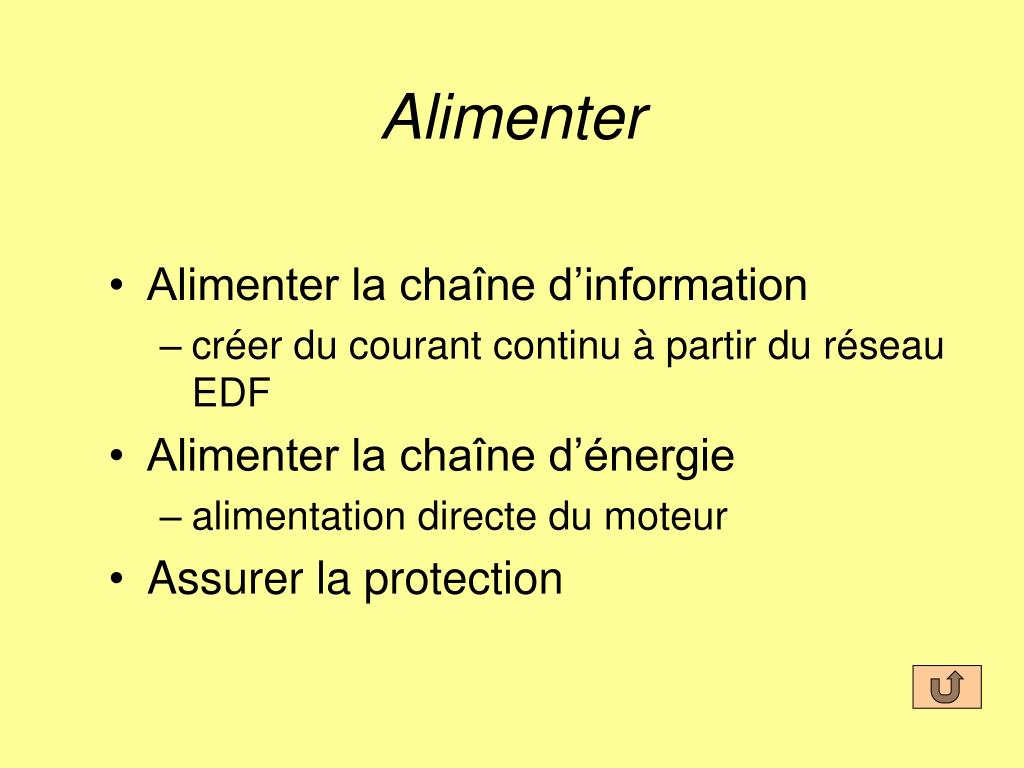

  15. Alimenter • Alimenter la chaîne d’information • créer du courant continu à partir du réseau EDF • Alimenter la chaîne d’énergie • alimentation directe du moteur • Assurer la protection

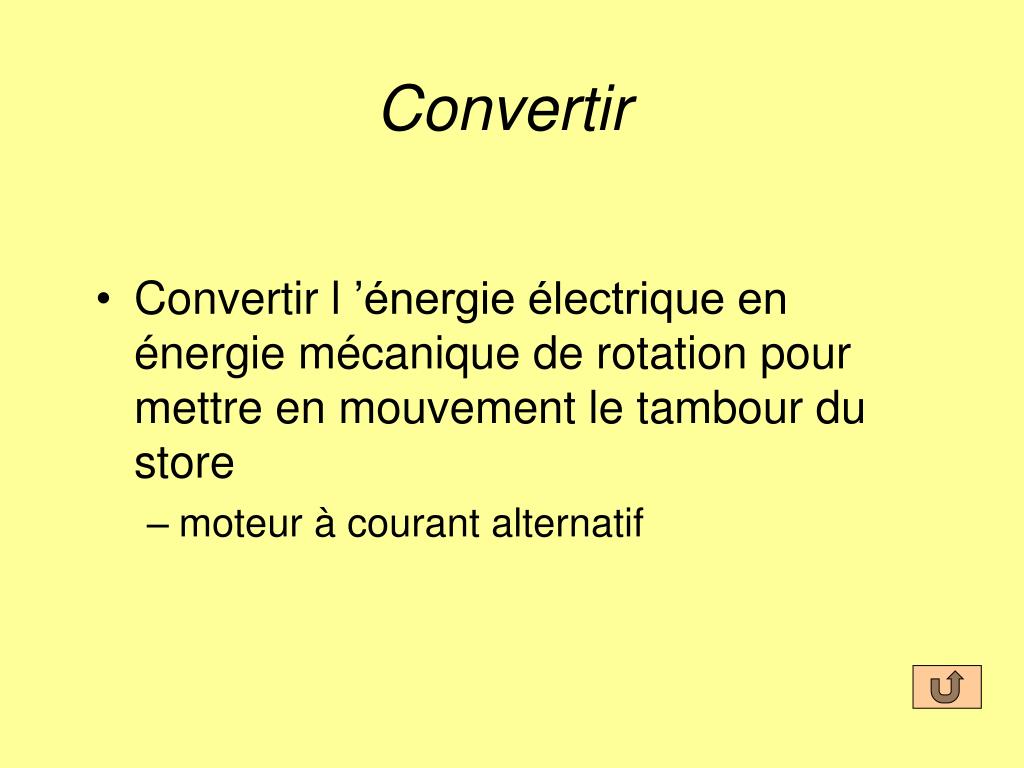

  16. Convertir • Convertir l ’énergie électrique en énergie mécanique de rotation pour mettre en mouvement le tambour du store • moteur à courant alternatif

  17. Transmettre • Le mouvement de rotation du moteur doit être adapté et transmis au tambour • emploi d’un réducteur • rendre solidaires le moteur et le réducteur entre eux et avec le bâti • assurer l’entraînement du tambour

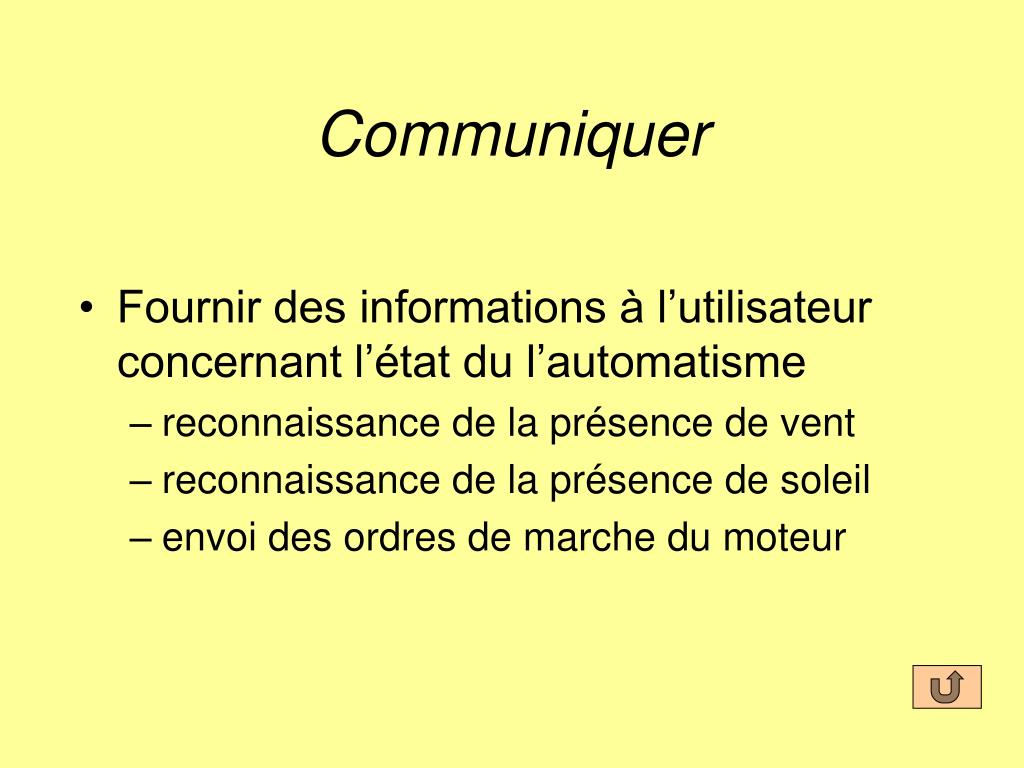

  18. Communiquer • Fournir des informations à l’utilisateur concernant l’état du l’automatisme • reconnaissance de la présence de vent • reconnaissance de la présence de soleil • envoi des ordres de marche du moteur

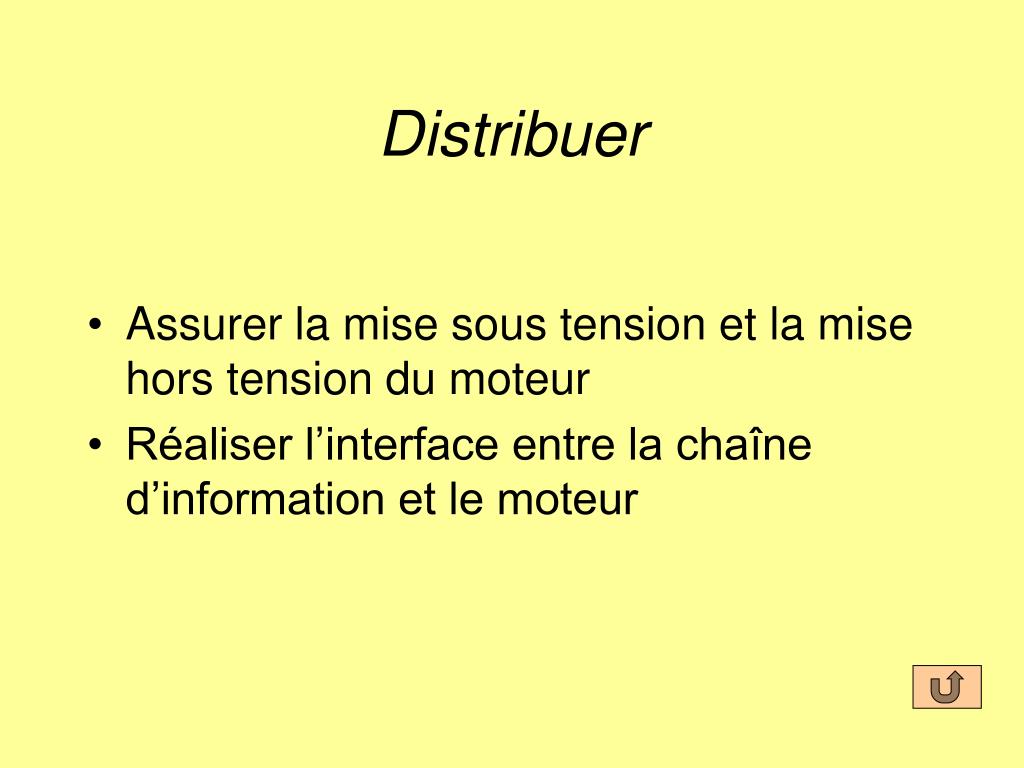

  19. Distribuer • Assurer la mise sous tension et la mise hors tension du moteur • Réaliser l’interface entre la chaîne d’information et le moteur

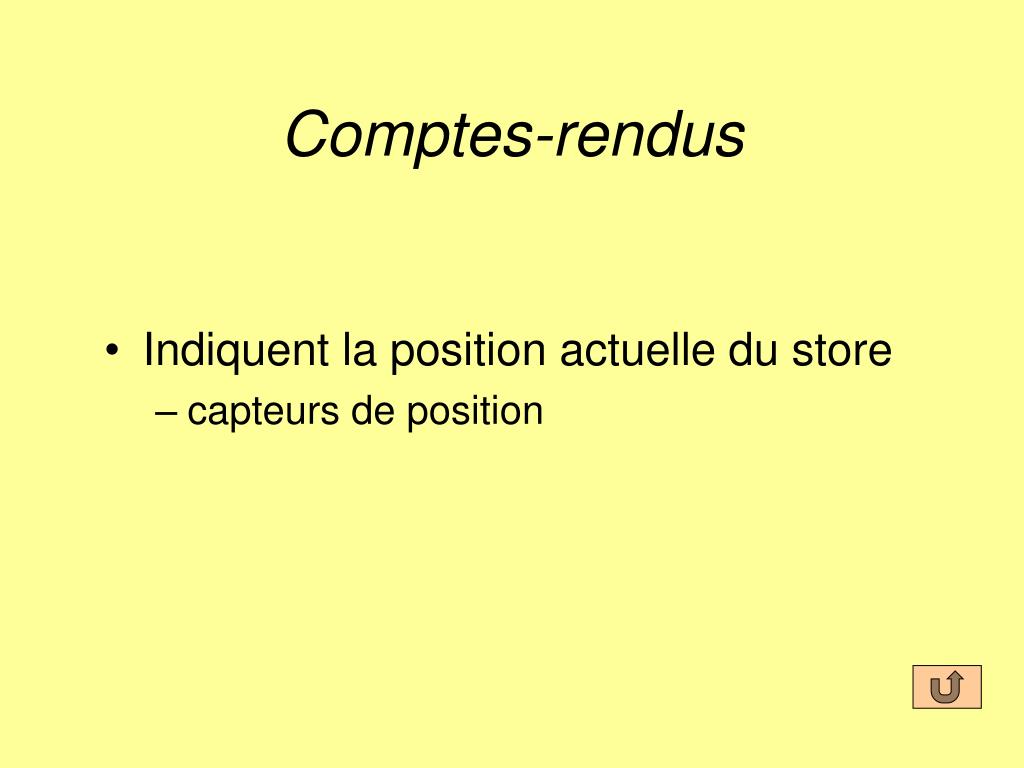

  20. Comptes-rendus • Indiquent la position actuelle du store • capteurs de position

  21. Ordres • Ordres de mise en marche ou d'arrêt du moteur • ce sont des informations logiques

  22. Fonction principale Désignation Critère Niveau Limites Préserver l’utilisateur des rayons du soleil 5000 lux réglable Eclairement +- 10 %

  23. Fonction contrainte 1 Désignation Critère Niveau Limites Résister à l’action du vent 50 km/h réglable +- 10% Vitesse

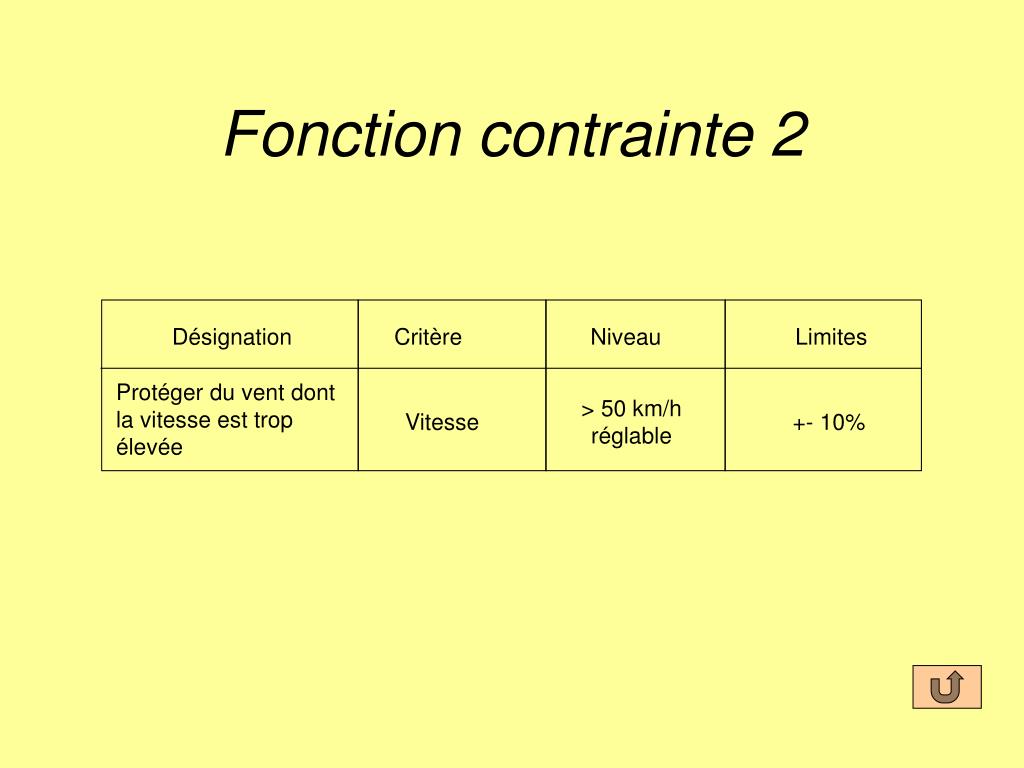

  24. Fonction contrainte 2 Désignation Critère Niveau Limites Protéger du vent dont la vitesse est trop élevée > 50 km/h réglable Vitesse +- 10%

  25. Fonction contrainte 3 Désignation Critère Niveau Limites Placer le store en position de sécurité si manque de soleil < 5000 lux réglable Éclairement +- 10%

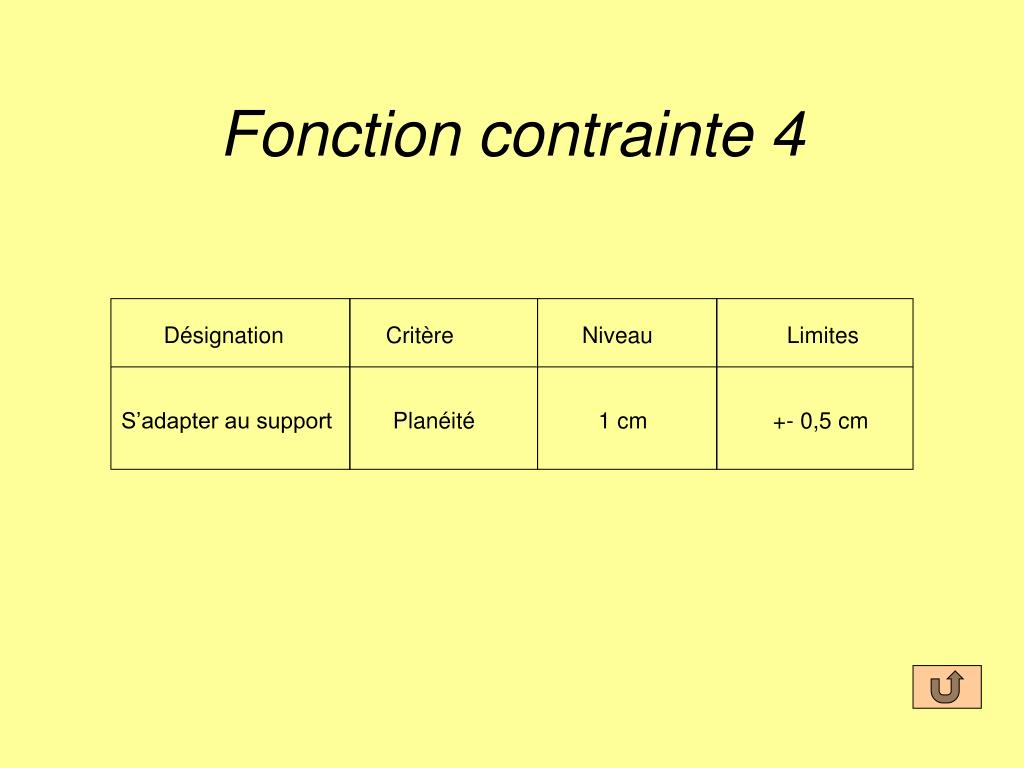

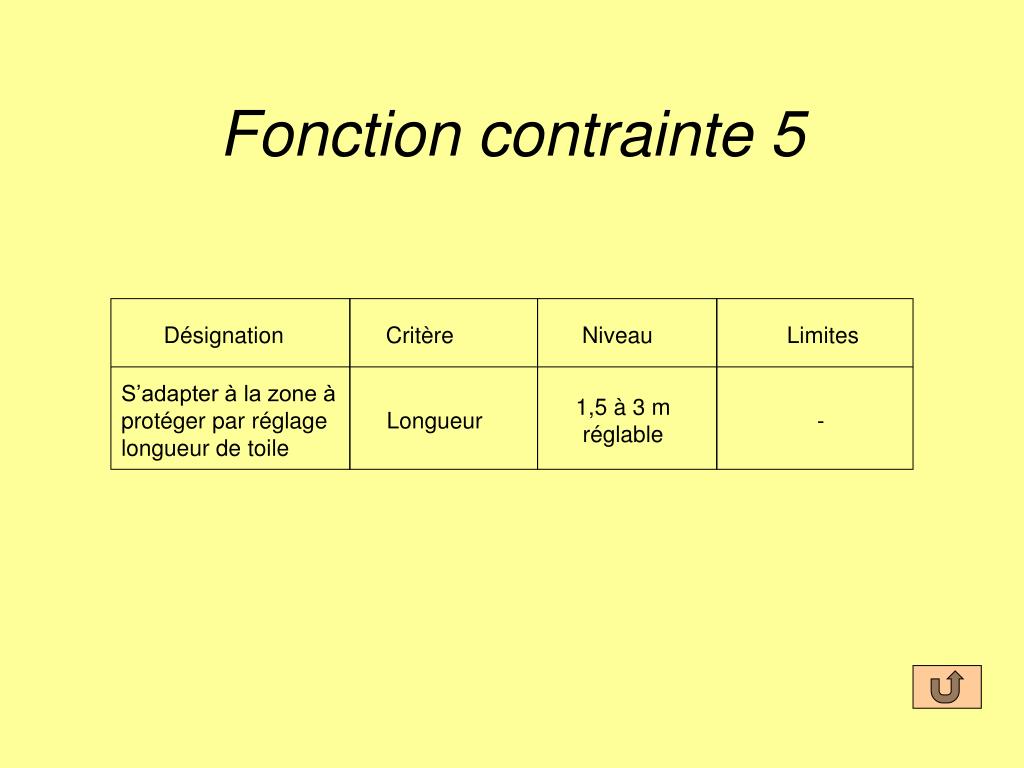

  26. Fonction contrainte 4 Désignation Critère Niveau Limites S’adapter au support Planéité 1 cm +- 0,5 cm

  27. Fonction contrainte 5 Désignation Critère Niveau Limites S’adapter à la zone à protéger par réglage longueur de toile 1,5 à 3 m réglable Longueur -

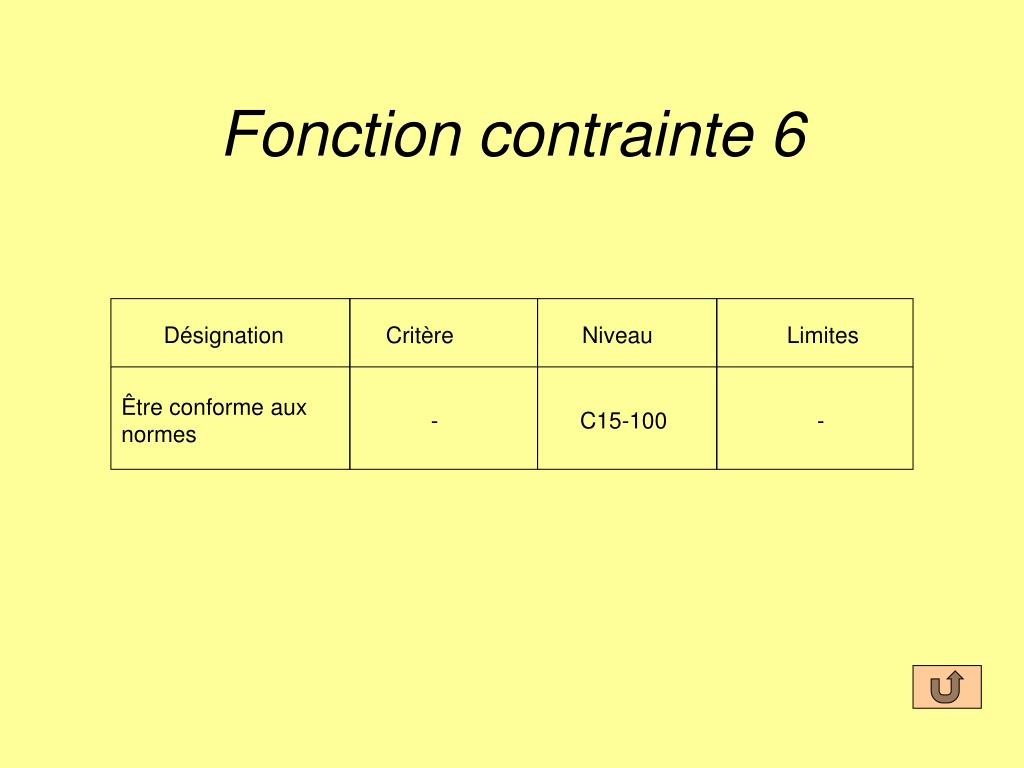

  28. Fonction contrainte 6 Désignation Critère Niveau Limites Être conforme aux normes - C15-100 -

  29. Fonction contrainte 7 Désignation Critère Niveau Limites Permettre l’alimentation par le secteur EDF Tension Fréquence 230 V 50 Hz Limites EDF

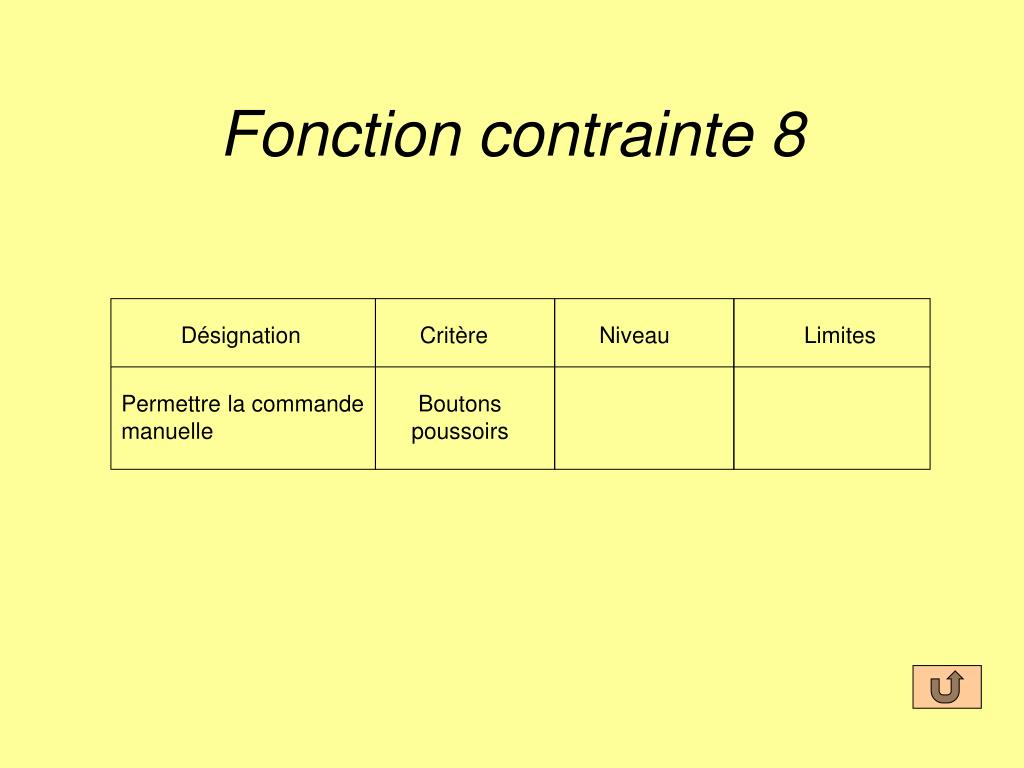

  30. Fonction contrainte 8 Désignation Critère Niveau Limites Permettre la commande manuelle Boutons poussoirs
