Κεφάλαιο 9ο Κεκλιμένες & Οριζόντιες Γεωτρήσεις (Μέρος 4 ο : Σχεδιασμός)

1. Κεφάλαιο 9ο Κεκλιμένες & Οριζόντιες Γεωτρήσεις (Μέρος 4ο: Σχεδιασμός)

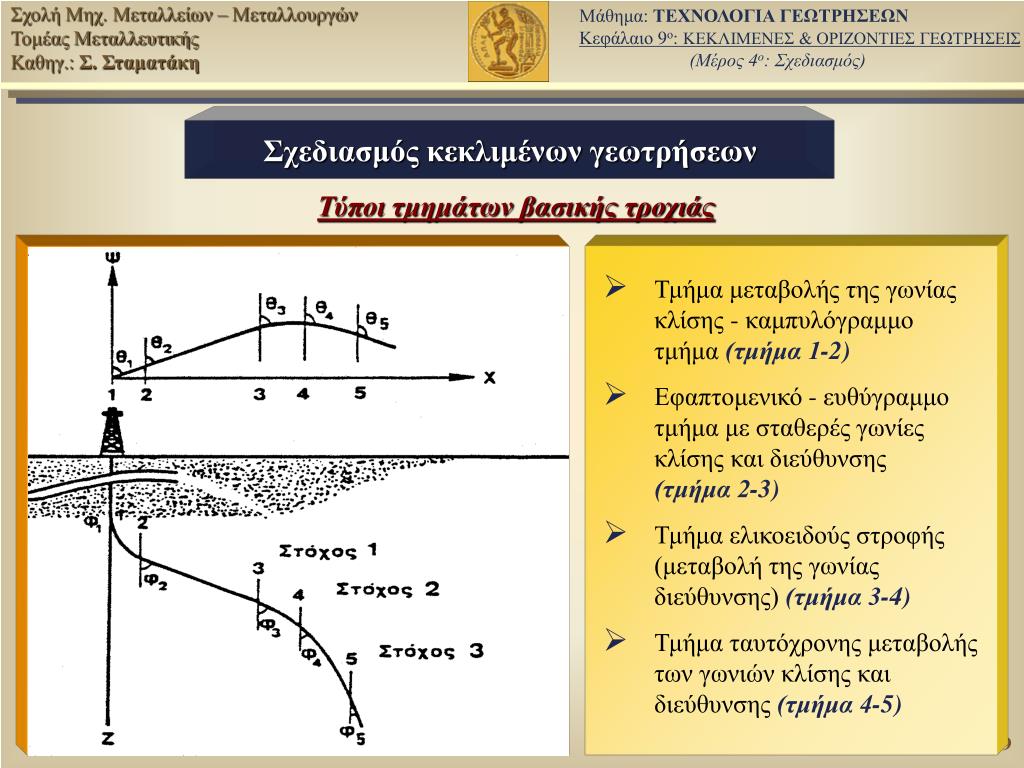

2. Σχεδιασμός κεκλιμένων γεωτρήσεων Τύποι τμημάτων βασικής τροχιάς • Τμήμα μεταβολής της γωνίας κλίσης - καμπυλόγραμμο τμήμα (τμήμα 1-2) • Εφαπτομενικό - ευθύγραμμο τμήμα με σταθερές γωνίες κλίσης και διεύθυνσης(τμήμα 2-3) • Τμήμα ελικοειδούς στροφής (μεταβολή της γωνίας διεύθυνσης) (τμήμα 3-4) • Τμήμα ταυτόχρονης μεταβολής των γωνιών κλίσης και διεύθυνσης (τμήμα 4-5)

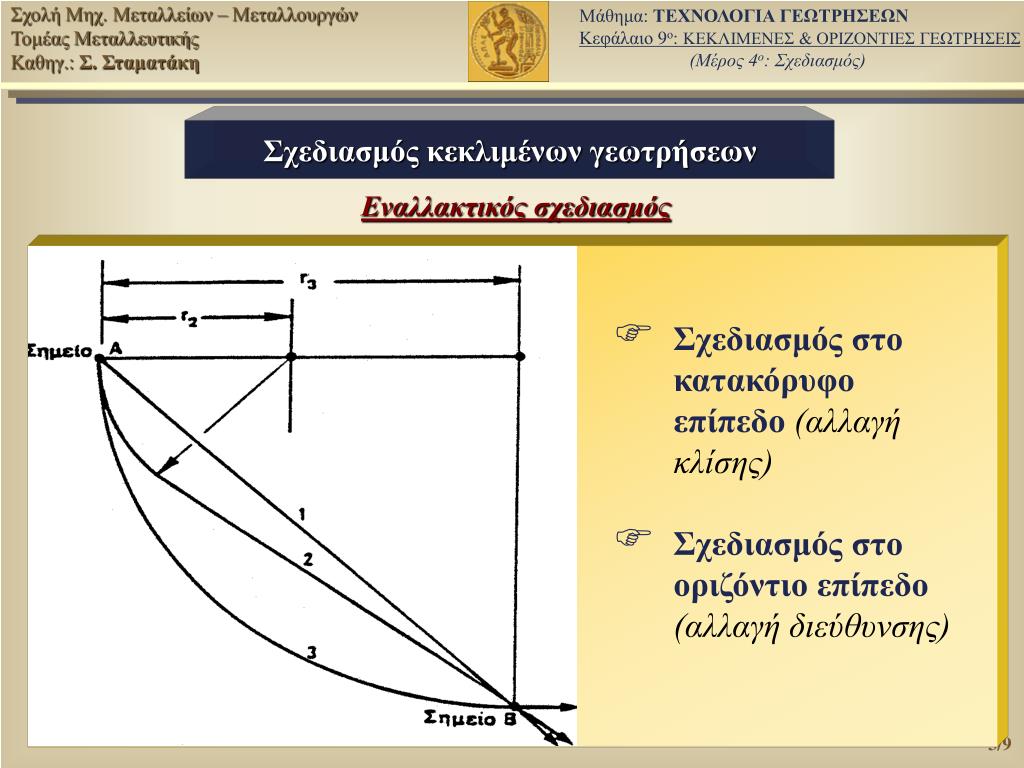

3. Σχεδιασμός κεκλιμένων γεωτρήσεων Εναλλακτικός σχεδιασμός • Σχεδιασμός στο κατακόρυφο επίπεδο(αλλαγή κλίσης) • Σχεδιασμός στοοριζόντιο επίπεδο(αλλαγή διεύθυνσης)

4. Σχεδιασμός κεκλιμένων γεωτρήσεων Προσδιορισμός τροχιάς Σημείο αναφοράς: Θέση τρισορθογώνιου συστήματος αξόνων(π.χ. σημείο έναρξης γεώτρησης στην επιφάνεια) Η θέση κάθε σημείου επί του άξονα της γεώτρησηςπροσδιορίζεται σε σχέση με τοσημείο αναφοράς Παράμετροι: • Γωνία κλίσης • Γωνία διεύθυνσης • Ολικό μετρούμενο βάθος • Πραγματικό κατακόρυφο βάθος (z) • Ολική οριζόντια μετατόπιση • Συντεταγμένες Α-Δ και Β-Ν (x,ψ)

5. Σχεδιασμός κεκλιμένων γεωτρήσεων Μέθοδοι υπολογισμού τροχιάς Μετρήσειςσε κάθε σημείο-σταθμό(survey stations) • γωνία κλίσης (Ιi) • γωνία διεύθυνσης (Ai) • διατρυθέν διάστημα (MDi) • πραγματικό κατακόρυφο βάθος (TVDi) • ολική οριζόντια μετατόπιση (HDSi) • συντεταγμένη Α-Δ (EWi) • συντεταγμένη Β-Ν (NSi) Προσδιοριζόμενα μεγέθη σε κάθε σημείο-σταθμό (survey stations) Για κάθε τριάδα (Ι, A,MD) σε δύο συνεχόμενους σταθμούς i και i +1 προσδιορίζονται οι μεταβολές των παραμέτρων: ►  (ΔVD) (από iσεi+1) ►  (ΔD) (από iσεi+1) Κάθε μεταβολή απόiσεi +1, προστίθεται στην αντίστοιχη τιμή του προηγούμενου σταθμού (i) για να προκύψουν οι κανονικές τιμές στο σταθμό i +1. ►  (ΔE)(από iσεi+1) ►  (ΔN) (από iσεi+1)

6. Σχεδιασμός κεκλιμένων γεωτρήσεων Εφαπτομενική μέθοδος (Tangential method) ΔVD = ΔMD ∙ συν Ι2 ΔD = ΔMD∙ημ Ι2 ΔE = ΔD ∙ ημ Α2 = ΔMD ∙ ημΙ2∙ημΑ2 ΔN = ΔD ∙ συν Α2 = ΔMD ∙ ημ Ι2 ∙ συν Α2

7. Σχεδιασμός κεκλιμένων γεωτρήσεων Eξισορροπημένη εφαπτομενική (Balanced tangential method) ΔD1 = ΔΜD/2 ∙ ημ Ι1 ΔD2= ΔΜD/2 ∙ ημ Ι2 ΔD= ΔD1 + ΔD2 = ΔΜD/2 ∙ (ημ Ι1 + ημ Ι2) ομοίως ΔVD = ΔVD1 + ΔVD2 = = ΔMD/2 ∙ (συν Ι1 + συν Ι2) ΔΕ1 = ΔΜD/2 ∙ ημ Ι1 ∙ ημ Α1 ΔΕ2 = ΔΜD/2 ∙ ημ Ι2 ∙ ημ Α2 ΔΕ = ΔΕ1 + ΔΕ2 = = ΔΜD/2 ∙ (ημ Ι1 ∙ ημ Α1 + ημ Ι2 ∙ ημ Α2) ΔΝ1 = ΔΜD/2 ∙ ημ Ι1 ∙ συν Α1 ΔΝ2 = ΔΜD/2 ∙ ημ Ι2 ∙ συν Α2 ΔΝ = ΔΝ1 + ΔΝ2 = = ΔΜD/2 ∙ (ημ Ι1 ∙ συν Α1 + ημ Ι2 ∙ συν Α2)

8. Σχεδιασμός κεκλιμένων γεωτρήσεων Μέθοδος του Προσεγγιστικού ή Μέσου Τόξου (Angle Averaging method) ΔD = ΔMD ∙ ημ[(Ι1 +Ι2)/2] ΔVD=ΔMD ∙συν [(Ι1 +Ι2)/2] ΔE = ΔMD ∙ ημ [(Ι1 +Ι2)/2] ∙ ημ [(Α1 + Α2)/2] ΔN = ΔMD ∙ ημ [(Ι1 +Ι2)/2] ∙ συν [(Α1 + Α2)/2]

9. Σχεδιασμός κεκλιμένων γεωτρήσεων Μέθοδος Ακτίνας Καμπυλότητας (Radius of Curvature Method)
