Visione Artificiale per applicazioni multimodali

1. Visione Artificiale per applicazioni multimodali 27 – Novembre– 2006 Ing. C. Spampinato

2. Overview • Image Processing • Occhio umano • Discretizzazione • Immagini binarie • Enhancement • Spazi di Colori • Strumenti • Applicazioni multimodali

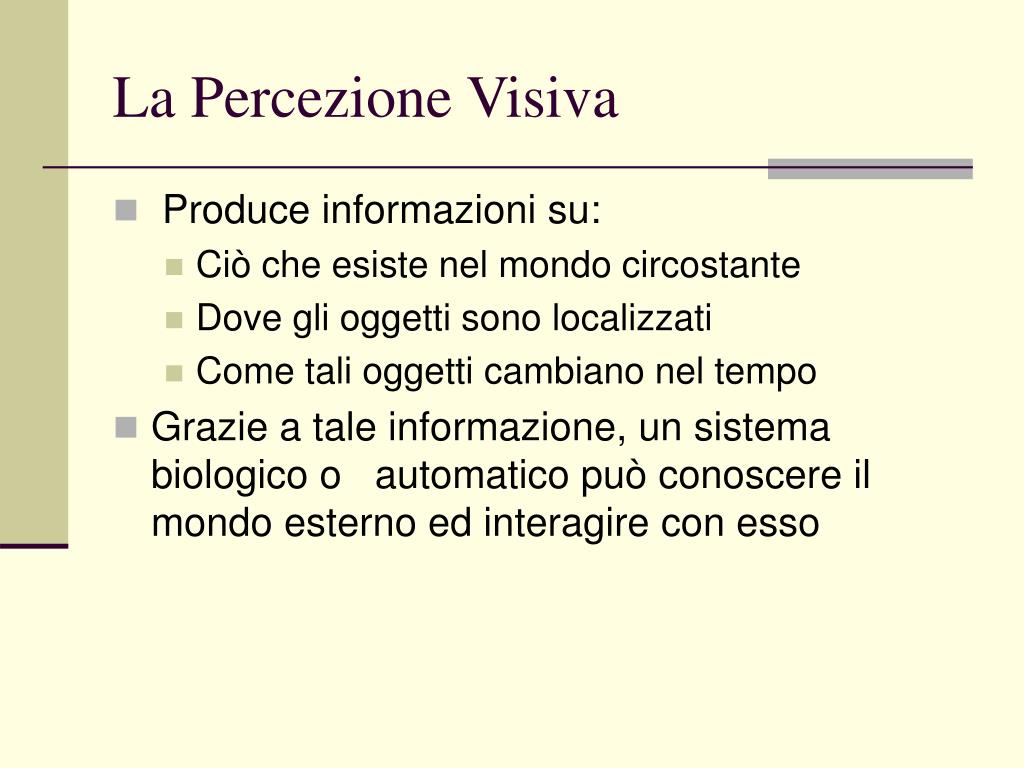

3. La Percezione Visiva • Produce informazioni su: • Ciò che esiste nel mondo circostante • Dove gli oggetti sono localizzati • Come tali oggetti cambiano nel tempo • Grazie a tale informazione, un sistema biologico o automatico può conoscere il mondo esterno ed interagire con esso

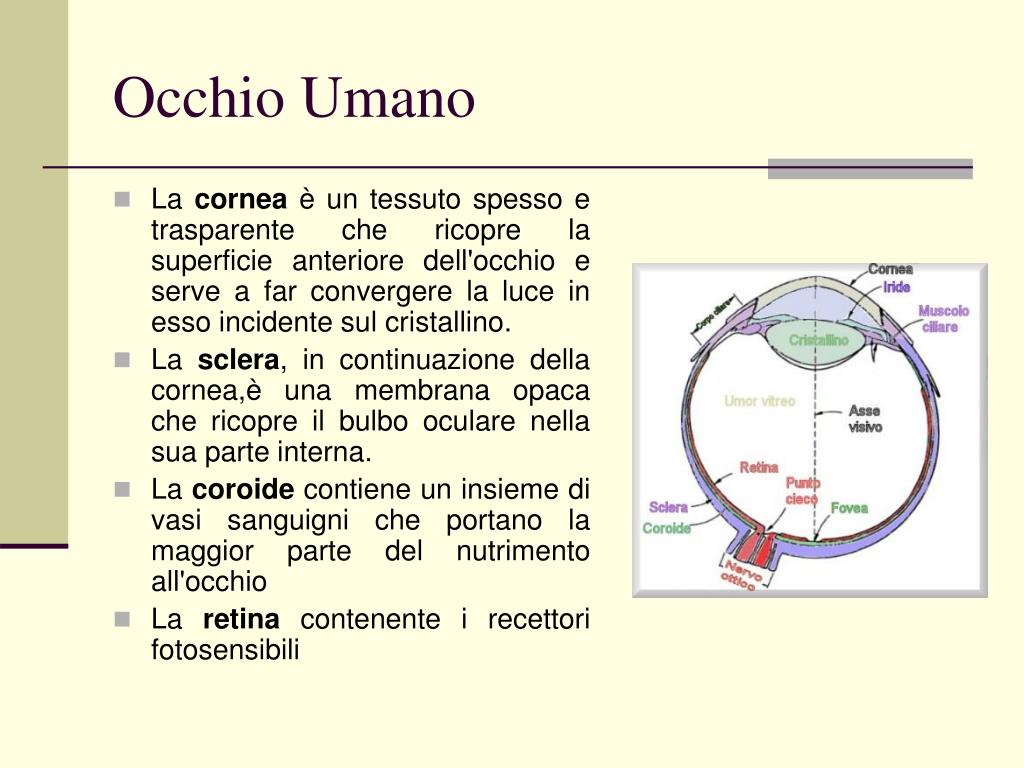

4. Occhio Umano • La cornea è un tessuto spesso e trasparente che ricopre la superficie anteriore dell'occhio e serve a far convergere la luce in esso incidente sul cristallino.   • La sclera, in continuazione della cornea,è una membrana opaca che ricopre il bulbo oculare nella sua parte interna.   • La coroide contiene un insieme di vasi sanguigni che portano la maggior parte del nutrimento all'occhio • La retina contenente i recettori fotosensibili

5. Occhio Umano • Ai suoi estremi anteriori la coroide si divide in due parti: • il corpo ciliare • l’iride • Il cristallino (o lente) ha la funzione: • schermare dalle onde nello schermo dell’infrarosso e dell’ultravioletto che possono danneggiare l’occhio • mettere a fuoco l’immagine sulla retina

6. Occhio Umano • La retina costituisce la membrana più interna dell'occhio e misura circa 5cm x 5cm, ed è l'elemento base su cui si fonda la visione; • Il nervo ottico è il collegamento tra lo strumento di acquisizione visiva (l'occhio) e l'elaboratore delle immagini (il cervello),che le interpreta, le processa, le archivia, ecc

7. Computer Vision • La CV rappresenta la scienza che riproduce su calcolatori elettronici il percorso cognitivo compiuto dall’uomo nell’intepretazione della realtà. • La CV è preposta allo studio di tecniche e tecnologie per analisi di immagini finalizzate ad acquisire informazioni sul mondo esterno. • Le tecniche studiate devono supplire diversi livelli cognitivi caratteristici della visione animale, da quello più basso (acquisizione dell’immagine) a quelli più elevato (interpretazione della scena)

8. Computer Vision DIVERSI LIVELLI DI ANALISI La visione artificiale si articola su tre livelli di astrazione: • LOW LEVEL: Produce una nuova immagine • MIDDLE LEVEL: Estrae informazioni di tipo strutturale • HIGH LEVEL: Produce un’interpretazione della scena

9. Low Level • Operazioni preliminari: • Image Denoising • Regolazione del contrasto • Image sharpening Fine: evidenziare o ridurre alcune caratteristiche Risultato: immagine a partire da quella di ingresso

10. Middle Level • Estrazione delle informazioni strutturali dell’immagine di ingresso (ex: edges,contours) • Numero degli oggetti presenti nell’immagine • Relazione spaziale fra gli oggetti in essa presenti Fine: estrazione delle informazioni Risultato: descrizione della struttura dell’immagine e della forma degli oggetti in essa trovati

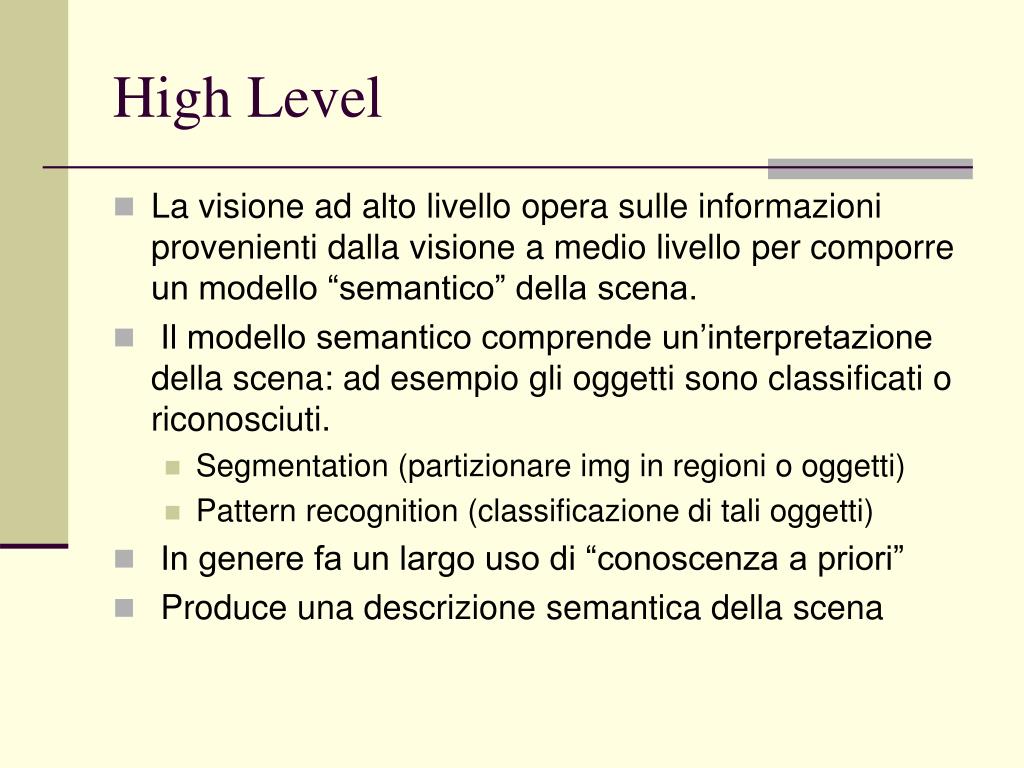

11. High Level • La visione ad alto livello opera sulle informazioni provenienti dalla visione a medio livello per comporre un modello “semantico” della scena. • Il modello semantico comprende un’interpretazione della scena: ad esempio gli oggetti sono classificati o riconosciuti. • Segmentation (partizionare img in regioni o oggetti) • Pattern recognition (classificazione di tali oggetti) • In genere fa un largo uso di “conoscenza a priori” • Produce una descrizione semantica della scena

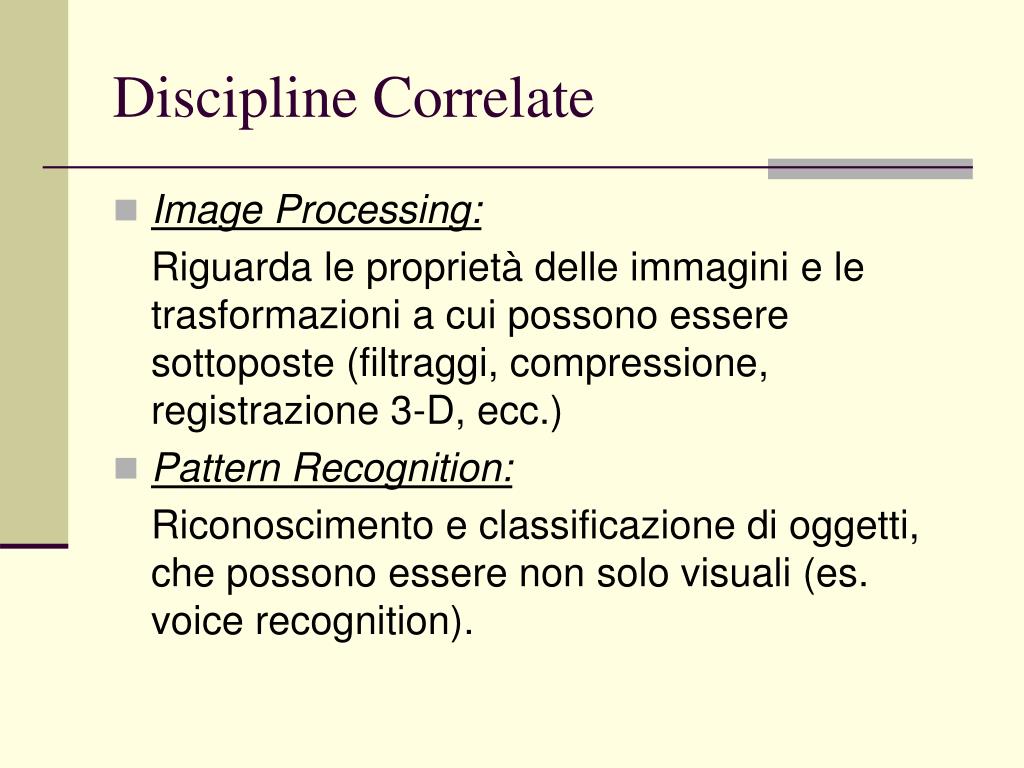

12. Discipline Correlate • Image Processing: Riguarda le proprietà delle immagini e le trasformazioni a cui possono essere sottoposte (filtraggi, compressione, registrazione 3-D, ecc.) • Pattern Recognition: Riconoscimento e classificazione di oggetti, che possono essere non solo visuali (es. voice recognition).

13. Immagine Digitale • L'immagine è una funzione bidimensionale F(x,y) della intensità luminosa il cui valore o ampiezza ad una determinata coordinata spaziale (x,y) determina l'intensità (cioè la luminosità) dell'immagine in quel punto. • L’immagine è intrinsecamente bidimensionale mentre la scena che riprende è 3D. • F(x,y) non è necessariamente uno scalare: se ad esempio l'immagine è a colori, F(x,y) è una funzione vettoriale: F(x,y) = [f1(x,y) , f2(x,y) , f3(x,y)]

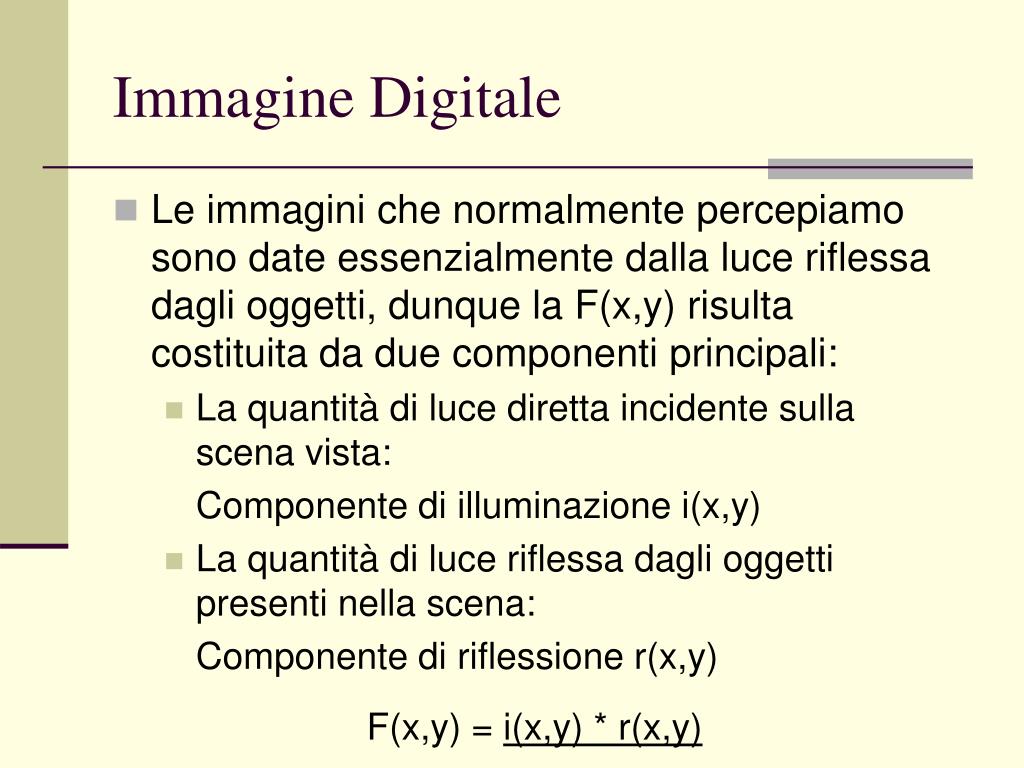

14. Immagine Digitale • Le immagini che normalmente percepiamo sono date essenzialmente dalla luce riflessa dagli oggetti, dunque la F(x,y) risulta costituita da due componenti principali: • La quantità di luce diretta incidente sulla scena vista: Componente di illuminazione i(x,y) • La quantità di luce riflessa dagli oggetti presenti nella scena: Componente di riflessione r(x,y) F(x,y) = i(x,y) * r(x,y)

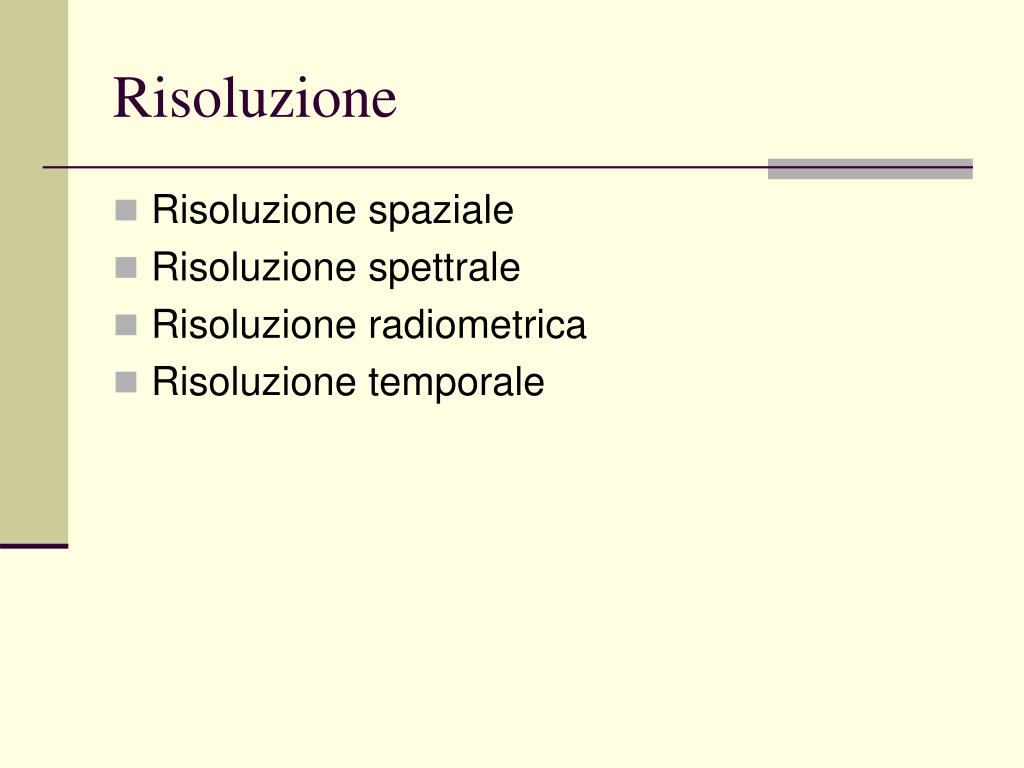

15. Risoluzione • Risoluzione spaziale • Risoluzione spettrale • Risoluzione radiometrica • Risoluzione temporale

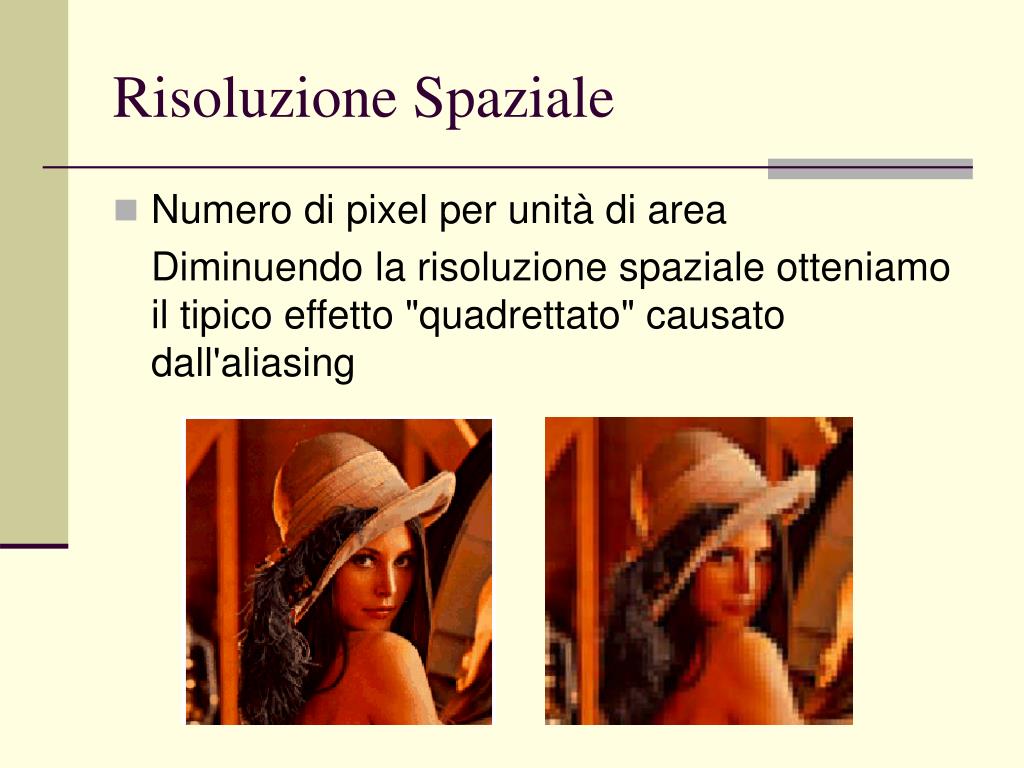

16. Risoluzione Spaziale • Numero di pixel per unità di area Diminuendo la risoluzione spaziale otteniamo il tipico effetto "quadrettato" causato dall'aliasing

17. Risoluzione Spaziale

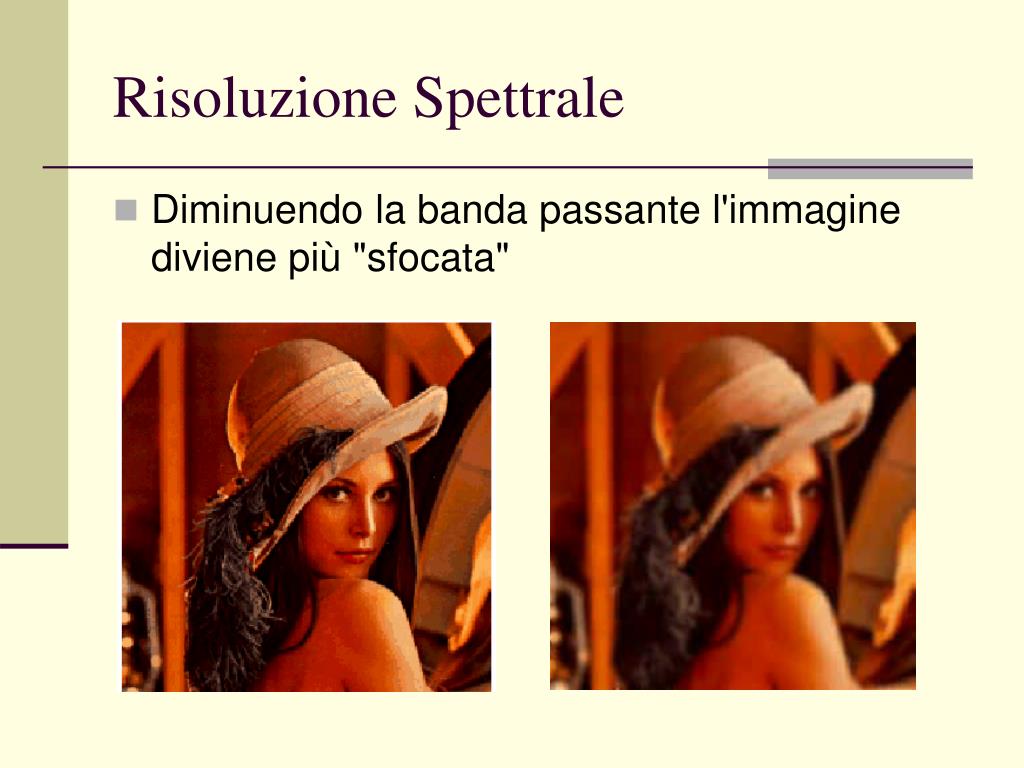

18. Risoluzione Spettrale • Diminuendo la banda passante l'immagine diviene più "sfocata"

19. Risoluzione Radiometrica • Ecco cosa accade se si riduce la profondità di colore :

20. Tipi di immagine • Un’immagine in toni di grigio è rappresentata dal computer come una matrice di interi da 1 byte o 2 byte; • Un’immagine in bianco e nero è un’immagine i cui punti possono assumere solo i due valori 0 e 1 (img binaria)

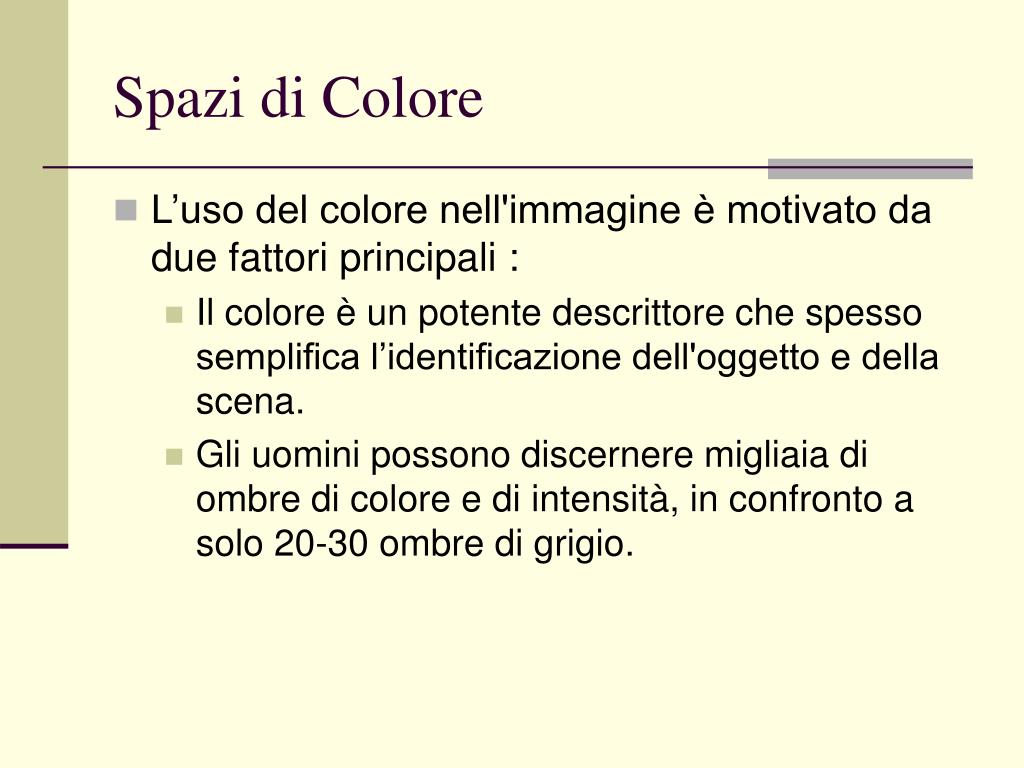

21. Spazi di Colore • L’uso del colore nell'immagine è motivato da due fattori principali : • Il colore è un potente descrittore che spesso semplifica l’identificazione dell'oggetto e della scena. • Gli uomini possono discernere migliaia di ombre di colore e di intensità, in confronto a solo 20-30 ombre di grigio.

22. Spazi di Colore • I colori che gli uomini e alcuni animali percepiscono in un oggetto sono determinati dalla natura della luce riflessa dall’oggetto stesso. • Se la luce è acromatica (colore privo di luce), il suo solo attributo è l’intensità. • La luce cromatica invece si estende lungo la gamma elettromagnetica pprossimativamente dai 400 ai 700 nm.

23. Spazi di Colore • Tre principali elementi sono usati per descrivere una fonte di luce cromatica: • Radiance: è l’energia totale che fluisce dalla fonte di luce, ed è misurata in watt (W). • Luminance, misurata in lumens (lm), dà una misura dell’ammontare di energia che un osservatore percepisce da una fonte di luce. • Brightness: è un descrittore soggettivo; incarna la nozione acromatica di intensità. • Approssimativamente il 65% di coni dell’occhio umano è sensibile alla luce rossa, il 33% alla verde, e solo il 2% è sensibile all’azzurro (ma i coni blu sono i più sensibili).

24. Spazi di Colore • I colori primari possono essere addizionati per produrre colori secondari di luce : il magenta (blu + rosso), il ciano (blu + verde), e il giallo (verde + rosso). • Mescolando i tre primari, o un secondario col suo colore primario opposto, nelle intensità giuste si produce luce bianca.

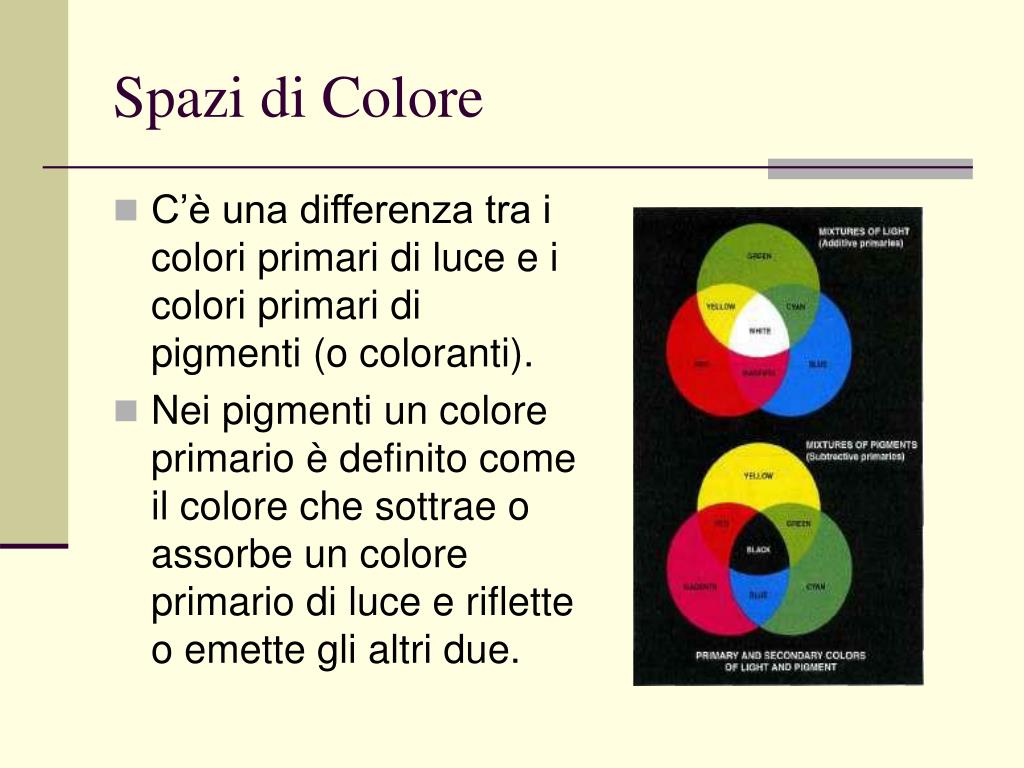

25. Spazi di Colore • C’è una differenza tra i colori primari di luce e i colori primari di pigmenti (o coloranti). • Nei pigmenti un colore primario è definito come il colore che sottrae o assorbe un colore primario di luce e riflette o emette gli altri due.

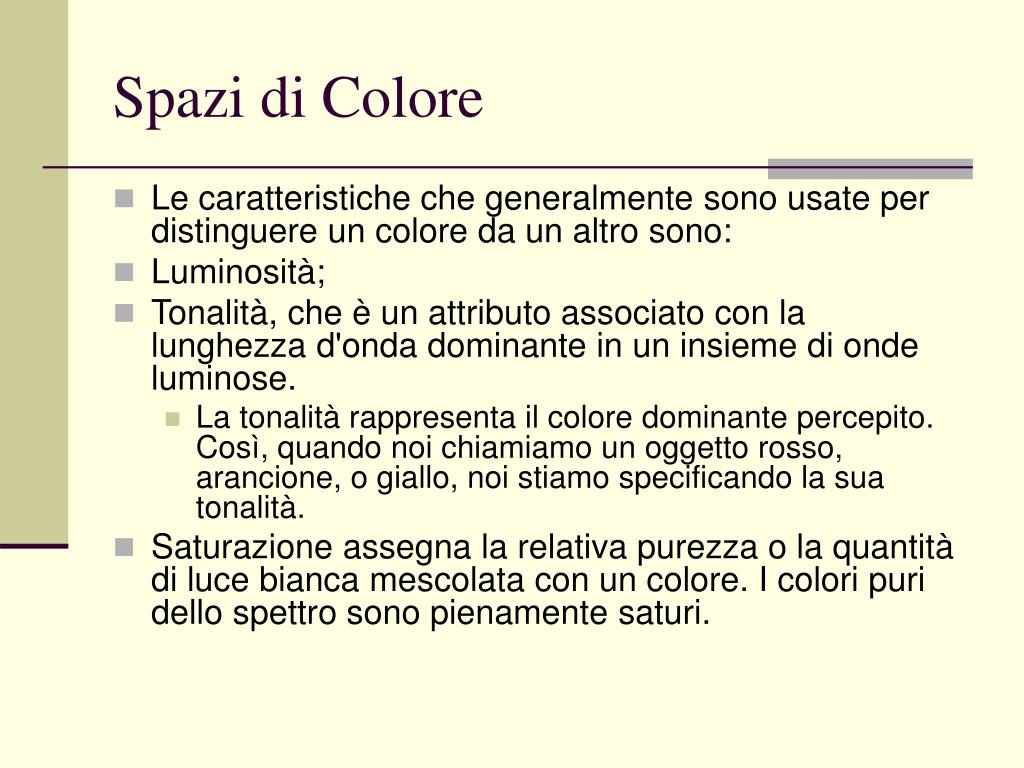

26. Spazi di Colore • Le caratteristiche che generalmente sono usate per distinguere un colore da un altro sono: • Luminosità; • Tonalità, che è un attributo associato con la lunghezza d'onda dominante in un insieme di onde luminose. • La tonalità rappresenta il colore dominante percepito. Così, quando noi chiamiamo un oggetto rosso, arancione, o giallo, noi stiamo specificando la sua tonalità. • Saturazione assegna la relativa purezza o la quantità di luce bianca mescolata con un colore. I colori puri dello spettro sono pienamente saturi.

27. Spazi di Colore • L’ ammontare di rosso, verde, e blu sono necessari per creare un qualsiasi colore sono chiamati tristimulus. • Un colore è specificato dal suo coefficiente tricromatico:

28. Spazi di Colore : Diagramma di Cromaticità

29. Modelli di colore I modelli più comunemente usati in pratica sono : • RGB (rosso, verde, blu), • CMY (ciano, magenta, giallo) e il CMYK che sono modelli di colore per stampare; • HSI (tonalità, saturazione, intensità) modello che corrisponde da vicino al modo in cui gli uomini descrivono e interpretano il colore.

30. RGB • Il sottospazio di colore di interesse è il cubo nel quale i valori di RGB sono tre angoli; ciano, magenta, e giallo sono gli altri tre angoli; il nero è all’ origine; e il bianco è l’angolo opposto all’origine. In questo modello, la scala di grigio (punti di uguali valori RGB) si estende dal nero al bianco .

31. CMY(K) • Molte apparecchiature che depositano pigmenti colorati su carta, come stampanti a colori e fotocopiatrici richiedono dati in input CMY o effettuano una conversione da RGB a CMY internamente.

32. Modello HSI • Hue : descrive la purezza del colore; • Saturation : grado di presenza del bianco; • Intensity : livello di grigio per rappresentare la brillantezza;

33. Modello HSI

34. Color Processing Matlab X = imread(’nome_file.jpg’); Red_Channel = X(:,:,1); Green_Channel = X(:,:,2); Blue_Channel = X(:,:,3); Gray_Image = rgb2gray(X) Hsi_Image = rgb2hsv(X) Hue_Channel = Hsi_Image(:,:,1); Saturation_Channel = Hsi_Image(:,:,1); Intensity_Channel = Hsi_Image(:,:,1);

35. Proprietà Topologiche Immagini Binarie • Proprietà riferite ad una immagine (o di parte di essa) che non variano in seguito a certe trasformazioni ( traslazione, rotazione, cambiamento di scala ed elongazione) lungo un qualsiasi asse dell'immagine: • Intorno e adiacenza • Path • Connettività; • Connected Components; • Foreground,Background e Holes; • Bordo, Interno;

36. Intorno e adiacenza • Dato un pixel p di coordinate (x,y), i quattro vicini (in orizzontale e verticale) hanno coordinate: (x+1, y), (x-1. y), (x, y+1), (x, y-1) e costituiscono l’insieme N4(p) dei di p (Pixel con ul lato in comune). • I quattro vicini diagonali di p hanno coordinate (x+1, y +1), (x+1, y-1), (x-1, y+1), (x-1,y-1) e formano l’insieme ND(p). • L’insieme degli 8-vicinidi p è dato da:

37. Intorno e adiacenza

38. Path • Un path da un pixel [i0,j0], al pixel [in,jn] è una sequenza di pixel [i0,j0] , [i1,j1] , ... , [in-1,jn-1] , [in,jn] tale che il pixel  [ik,jk] sia un vicino di [ik+1,jk+1] per ogni K[0,n-1].

39. Connected Component • Un connected component di una immagine è un insieme di pixel in cui ogni elemento è connesso con tutti gli altri • Appare allora chiaro che, ad esempio, un path è un connected component. • Talvolta è detto “oggetto”

40. Connected Component • L’insieme S di tutti i pixel di valore non nullo di un’immagine è detto foreground • L’ insieme dei connected components appartenenti ad S (complementare di S) che abbiano punti sul bordo dell'immagine è detto background • L’ insieme di tutti i punti rimanenti (cioè che non sono né di background né di foreground) vengono detti holes

41. Connected Component

42. Convex Hull • Definiamo Convex Hull di un oggetto la più piccola regione che contiene quell'oggetto e i cui punti sono unibili con segmenti contenuti nella regione stessa

43. Proprietà geometriche Area (size) A = numero di pixel di un oggetto; • Perimetro P = numero di pixel del contorno; • Posizione  = in genere corrisponde alle coordinate del centro di massa dell'oggetto, calcolate assegnando ad ogni pixel, come peso, il suo valore: • B(i,j) : peso (cioè valore) del punto di coordinate (i,j) • A : Area dell'oggetto.

44. Proprietà geometriche • Orientazione = angolo dell'asse principale dell'oggetto rispetto ad un asse di riferimento (tipicamente l'asse orizzontale); è calcolata come l'asse per il quale la somma delle distanze quadratiche perpendicolari rispetto a tutti i punti dell'oggetto è minima: • ri,j : distanza perpendicolare della retta dal punto (i,j) • B[i,j] : valore del pixel nel punto (i,j).

45. Proprietà geometriche • Compattezza = numero di pixel del contorno; è misurata dalla disuguaglianza isoperimetrica: • Più una figura è compatta, minore è il valore del rapporto.La figura che risulta più compatta è il cerchio

46. Enhancement • L’ image enhancement consiste nell’elaborazione di un’immagine con il fine di migliorarne determinate caratteristiche, ridurne altre, eliminare o ridurre il rumore… • Si mira ad evidenziare alcune caratteristiche che sono utili per passi successivi di processing • Oppure si mira a migliorare l’aspetto visivo dell’immagine

47. Enhancement • I metodi da utilizzare per il miglioramento delle immagini vanno scelti in base al tipo di immagine ed al tipo di elaborazione. • Tali metodi si dividono in due categorie: • Metodi nel dominio dello spazio (si basano su una diretta manipolazione dei pixel); • Metodi nel dominio della frequenza(si basano su operazioni effettuate sulla trasformata di Fourier); • Non c’è una teoria generale sull’enhancement dell’immagine, in quanto la valutazione visiva della qualità dell’immagine è un processo altamente soggettivo. Biondi

48. Enhancement on spatial domain • Il termine dominio spaziale è legato al fatto che l’elaborazione si basa direttamente sulla manipolazione dei pixel. • Le principali operazioni che si possono eseguire nel dominio dello spazio sono: • Intesity o Gray Level transformation • Spatial filtering Biondi

49. Background • I processi nel dominio dello spazio saranno denotati dall’espressione: g(x, y) = T[f(x, y)] dove: - f(x, y) è l’immagine di input - g(x, y) è l’immagine processata - T è un operatore su f, definito sull’intorno di (x, y)

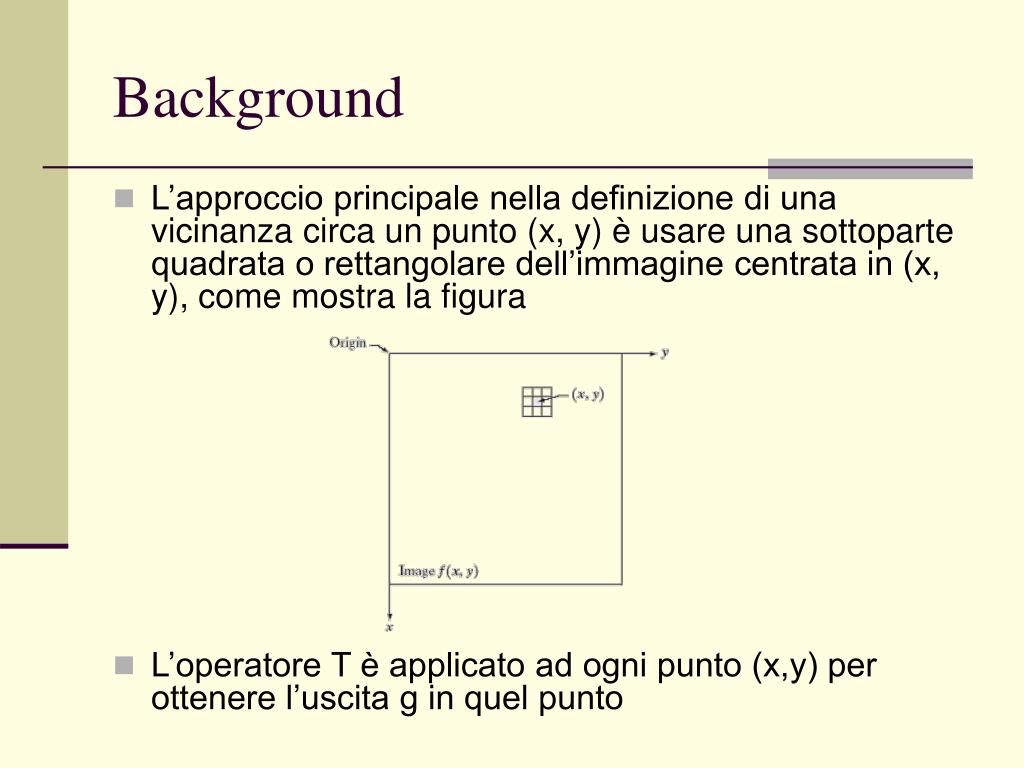

50. Background • L’approccio principale nella definizione di una vicinanza circa un punto (x, y) è usare una sottoparte quadrata o rettangolare dell’immagine centrata in (x, y), come mostra la figura • L’operatore T è applicato ad ogni punto (x,y) per ottenere l’uscita g in quel punto
