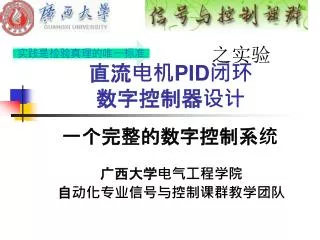

  1. 之实验 直流电机PID闭环数字控制器设计 一个完整的数字控制系统 广西大学电气工程学院 自动化专业信号与控制课群教学团队

  2. 实验基本属性 • 实验类型:设计 • 难度系数:0.7 • 实验性质:必做 • 课内学时:4 • 课外学时:2 • 开课方式:课外利用MATLAB/Simulink仿真并编写PID相关的C语言代码,课内做实验。 • 人数:3人 • 实验目的: • 巩固闭环控制系统的基本概念。 • 了解闭环控制系统中反馈量的引入方法。 • 掌握PID算法数字化的方法和编程及不同PID算法的优缺点 • 实验设备与软件 • labACT实验台 MATLAB/Simulink软件 labACT软件

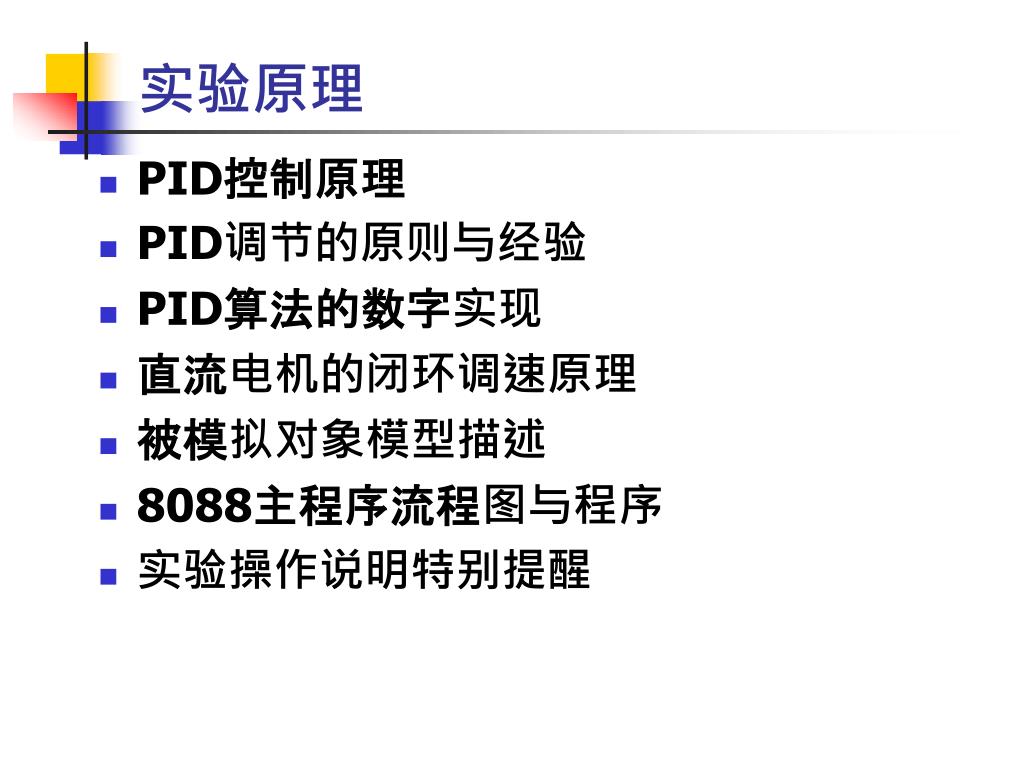

  3. 实验原理 • PID控制原理 • PID调节的原则与经验 • PID算法的数字实现 • 直流电机的闭环调速原理 • 被模拟对象模型描述 • 8088主程序流程图与程序 • 实验操作说明特别提醒

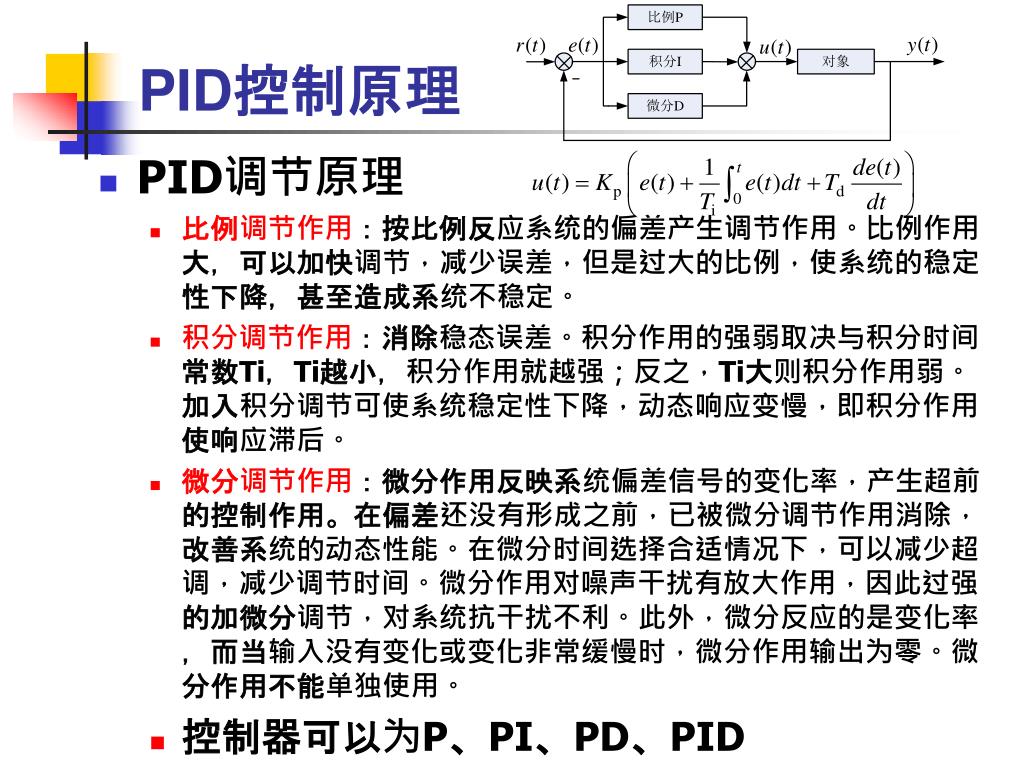

  4. PID控制原理 • PID调节原理 • 比例调节作用:按比例反应系统的偏差产生调节作用。比例作用大,可以加快调节,减少误差,但是过大的比例,使系统的稳定性下降,甚至造成系统不稳定。 • 积分调节作用:消除稳态误差。积分作用的强弱取决与积分时间常数Ti,Ti越小,积分作用就越强;反之,Ti大则积分作用弱。加入积分调节可使系统稳定性下降,动态响应变慢,即积分作用使响应滞后。 • 微分调节作用:微分作用反映系统偏差信号的变化率,产生超前的控制作用。在偏差还没有形成之前,已被微分调节作用消除,改善系统的动态性能。在微分时间选择合适情况下,可以减少超调,减少调节时间。微分作用对噪声干扰有放大作用,因此过强的加微分调节,对系统抗干扰不利。此外,微分反应的是变化率,而当输入没有变化或变化非常缓慢时,微分作用输出为零。微分作用不能单独使用。 • 控制器可以为P、PI、PD、PID

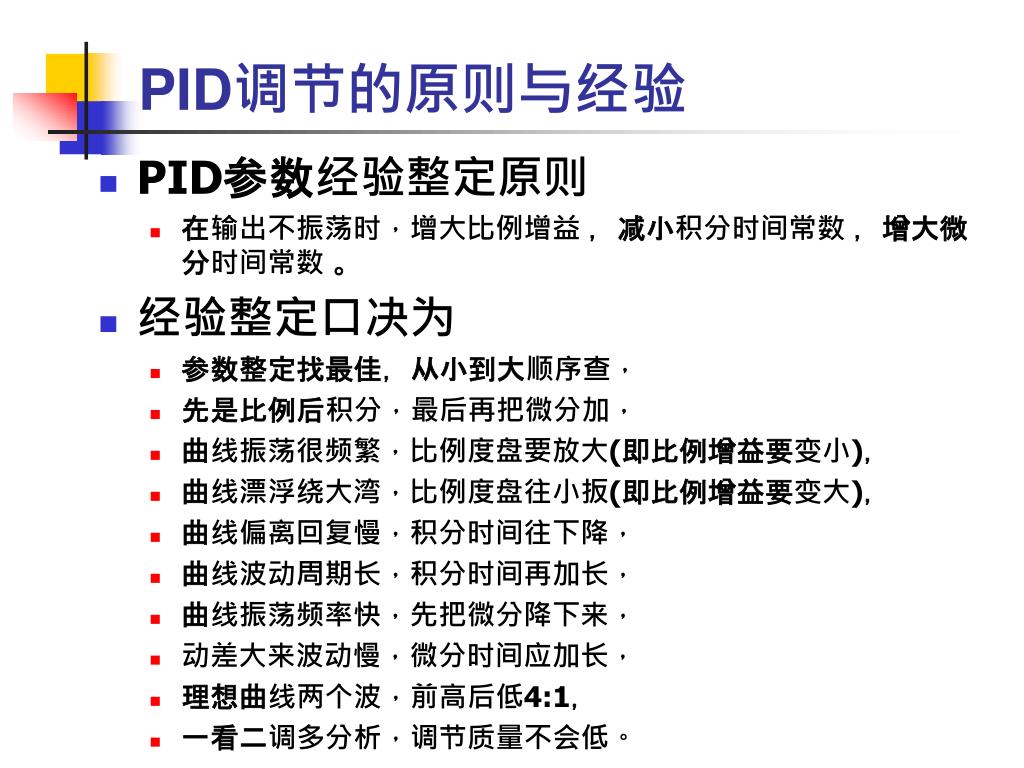

  5. PID调节的原则与经验 • PID参数经验整定原则 • 在输出不振荡时,增大比例增益,减小积分时间常数,增大微分时间常数。 • 经验整定口决为 • 参数整定找最佳,从小到大顺序查, • 先是比例后积分,最后再把微分加, • 曲线振荡很频繁,比例度盘要放大(即比例增益要变小), • 曲线漂浮绕大湾,比例度盘往小扳(即比例增益要变大), • 曲线偏离回复慢,积分时间往下降, • 曲线波动周期长,积分时间再加长, • 曲线振荡频率快,先把微分降下来, • 动差大来波动慢,微分时间应加长, • 理想曲线两个波,前高后低4:1, • 一看二调多分析,调节质量不会低。

  6. PID算法的数字实现 • 标准PID算法 • 积分分离PID控制算法----数字积分抗饱和 • 不完全微分PID算法

  7. 直流电机的闭环调速原理 • 直流电机闭环调速系统原理 • 对象:直流电机 • 测量单元:光电断续器测速+信号采集与调理电路 • 执行单元:数/模转换器+放大电路 • 控制单元:CPU8088+程序

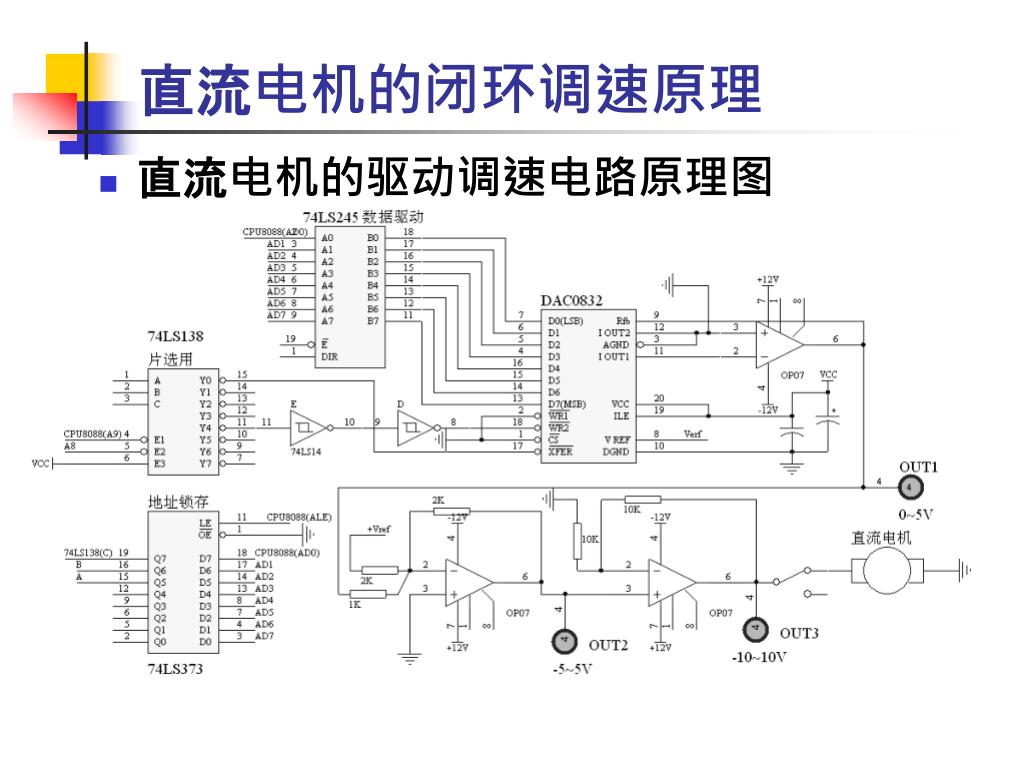

  8. 直流电机的闭环调速原理 • 直流电机的驱动调速电路原理图

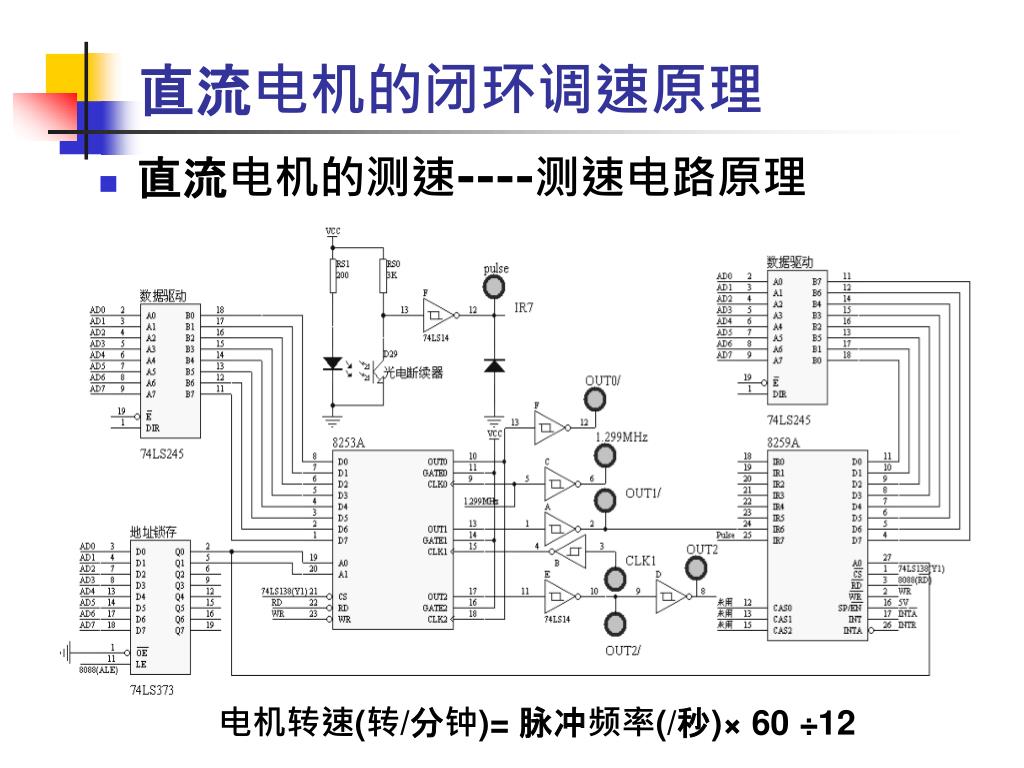

  9. 直流电机的闭环调速原理 • 直流电机的测速----测速电路原理 电机转速(转/分钟)= 脉冲频率(/秒)× 60 ÷12

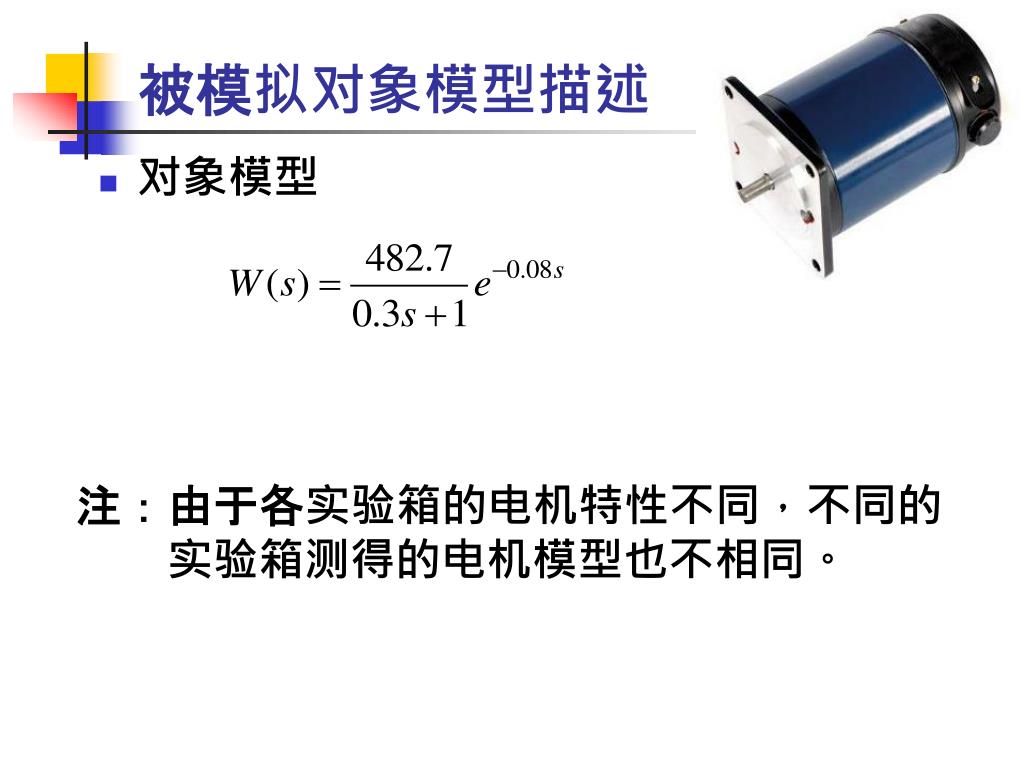

  10. 被模拟对象模型描述 • 对象模型 注:由于各实验箱的电机特性不同,不同的实验箱测得的电机模型也不相同。

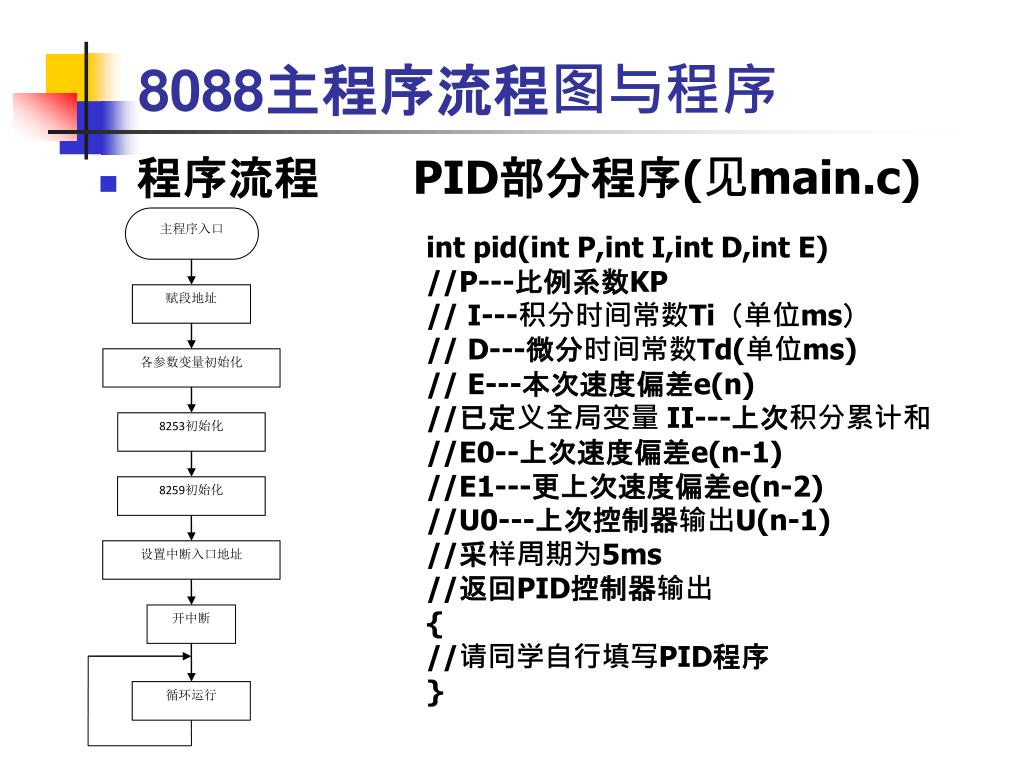

  11. 8088主程序流程图与程序 主程序入口 赋段地址 各参数变量初始化 8253初始化 8259初始化 设置中断入口地址 开中断 循环运行 • 程序流程 PID部分程序(见main.c) intpid(intP,intI,intD,int E) //P---比例系数KP // I---积分时间常数Ti(单位ms) // D---微分时间常数Td(单位ms) // E---本次速度偏差e(n) //已定义全局变量 II---上次积分累计和 //E0--上次速度偏差e(n-1) //E1---更上次速度偏差e(n-2) //U0---上次控制器输出U(n-1) //采样周期为5ms //返回PID控制器输出 { //请同学自行填写PID程序 }

  12. 实验操作特别提醒 • 实验连线 • 请认真阅读理解实验指导书上的相关内容后,进行连线 • 编译连接程序 • 将下载的main.c中PID程序部分补充(课外完成)后,在实验室编译连接 • 加载运行、观察、记录 • 认真阅读实验指导中的”加载运行、观察、记录”部分

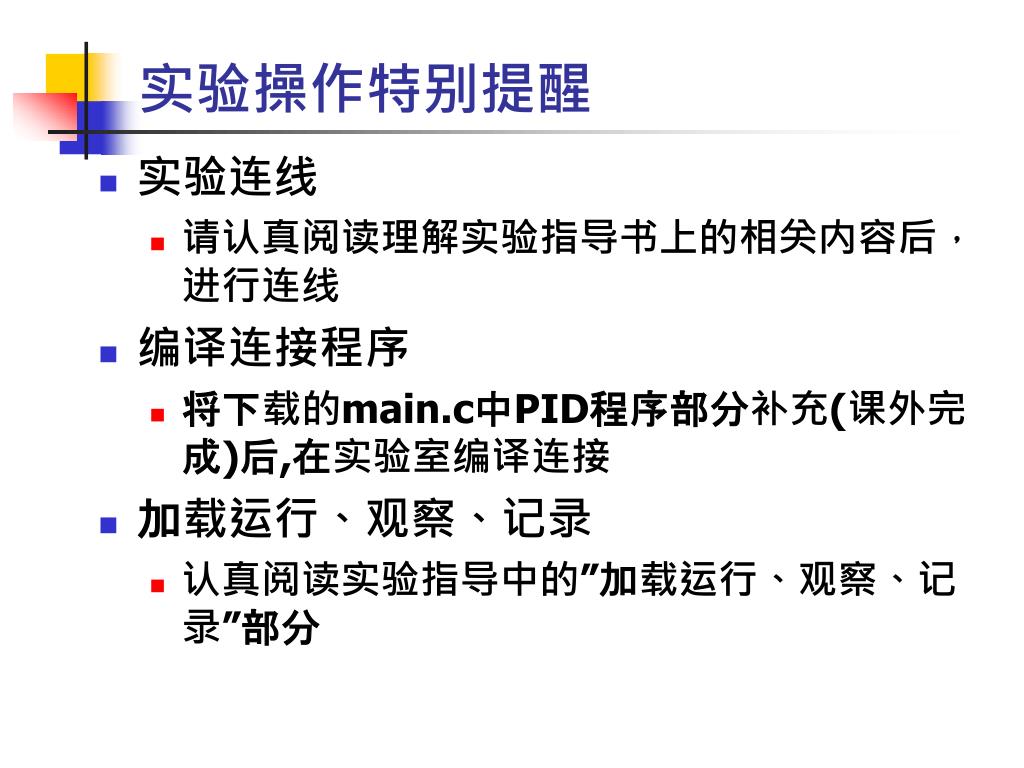

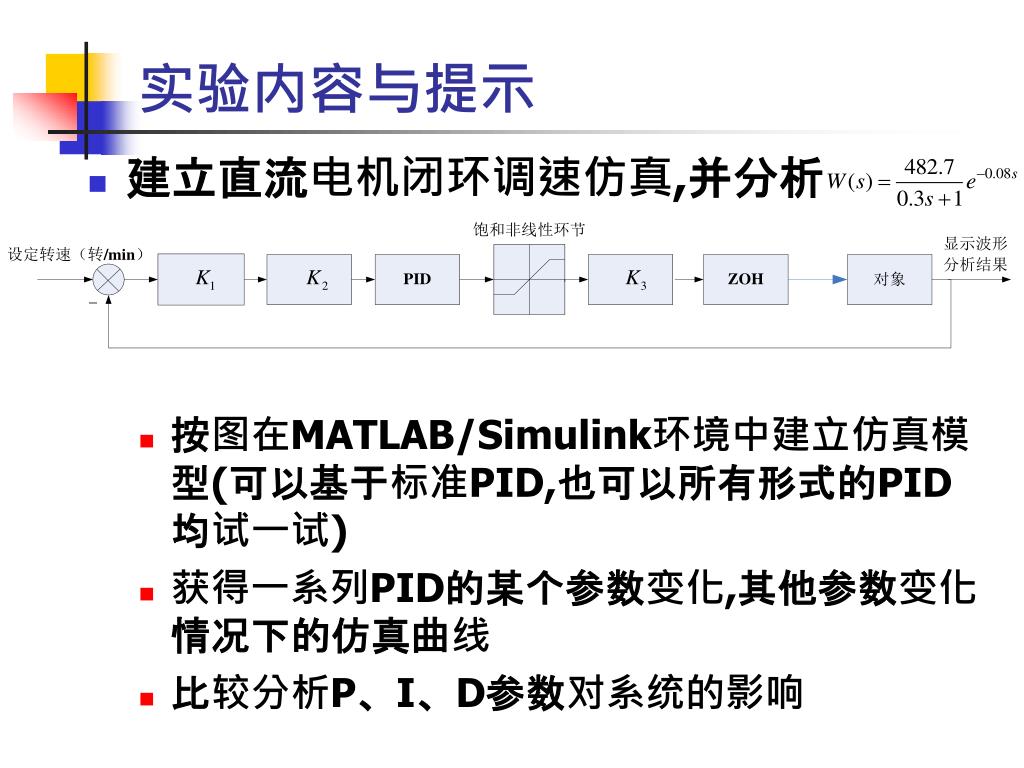

  13. 实验内容与提示 • 建立直流电机闭环调速仿真,并分析 • 按图在MATLAB/Simulink环境中建立仿真模型(可以基于标准PID,也可以所有形式的PID均试一试) • 获得一系列PID的某个参数变化,其他参数变化情况下的仿真曲线 • 比较分析P、I、D参数对系统的影响

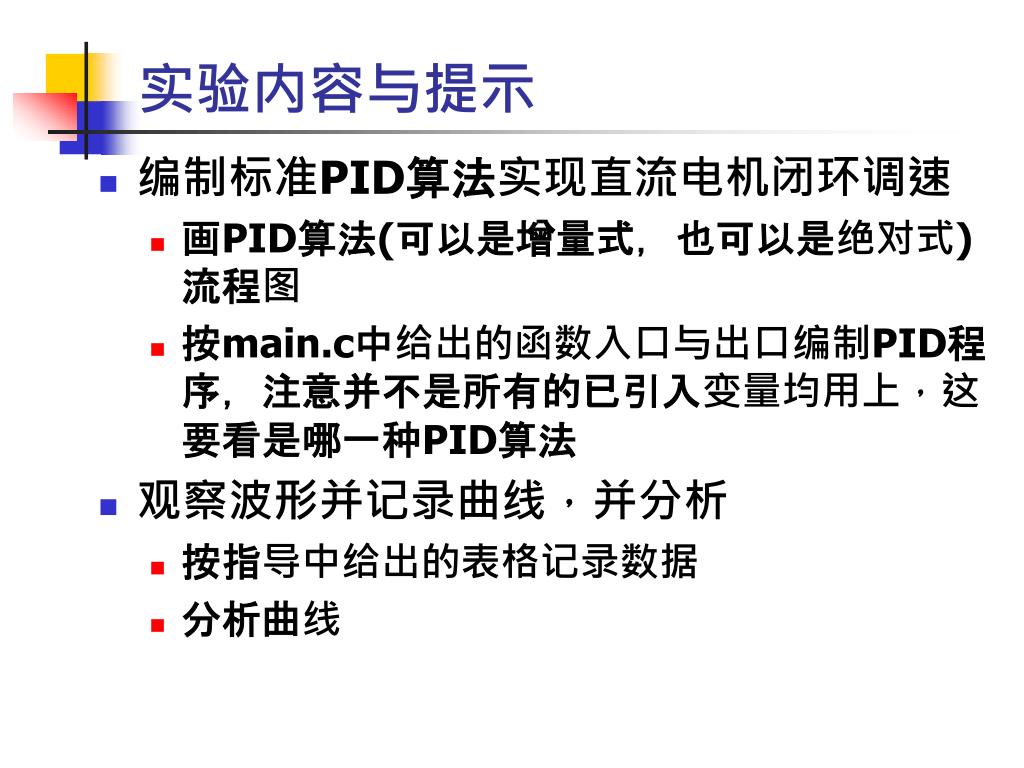

  14. 实验内容与提示 • 编制标准PID算法实现直流电机闭环调速 • 画PID算法(可以是增量式,也可以是绝对式)流程图 • 按main.c中给出的函数入口与出口编制PID程序,注意并不是所有的已引入变量均用上,这要看是哪一种PID算法 • 观察波形并记录曲线,并分析 • 按指导中给出的表格记录数据 • 分析曲线

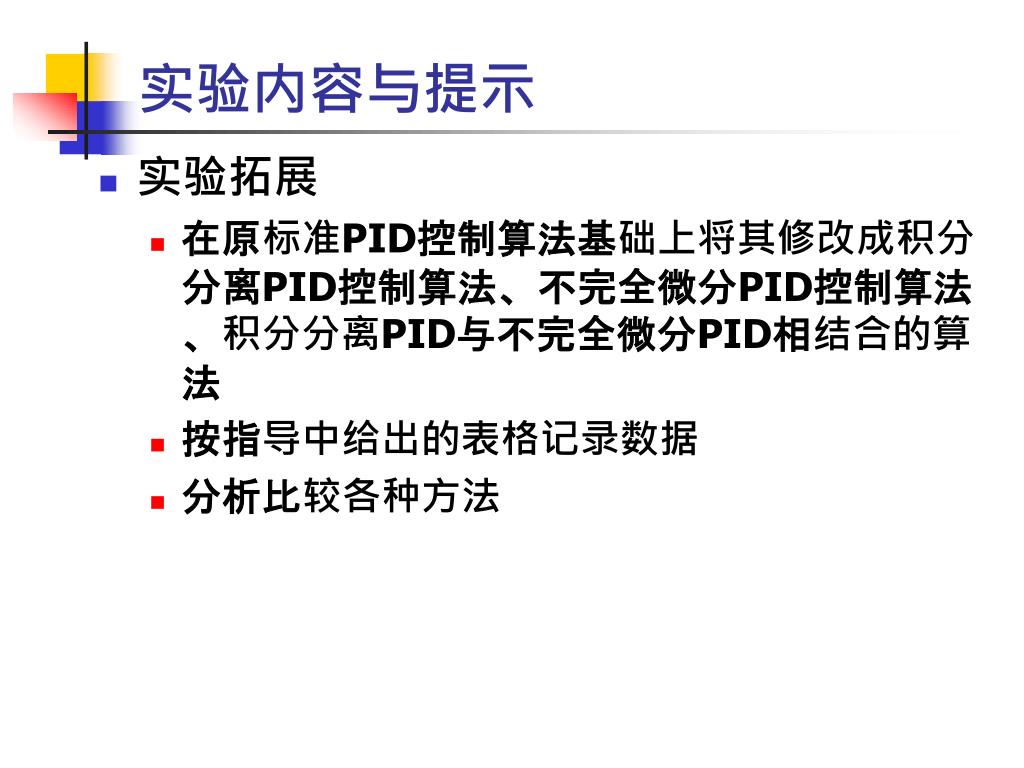

  15. 实验内容与提示 • 实验拓展 • 在原标准PID控制算法基础上将其修改成积分分离PID控制算法、不完全微分PID控制算法、积分分离PID与不完全微分PID相结合的算法 • 按指导中给出的表格记录数据 • 分析比较各种方法

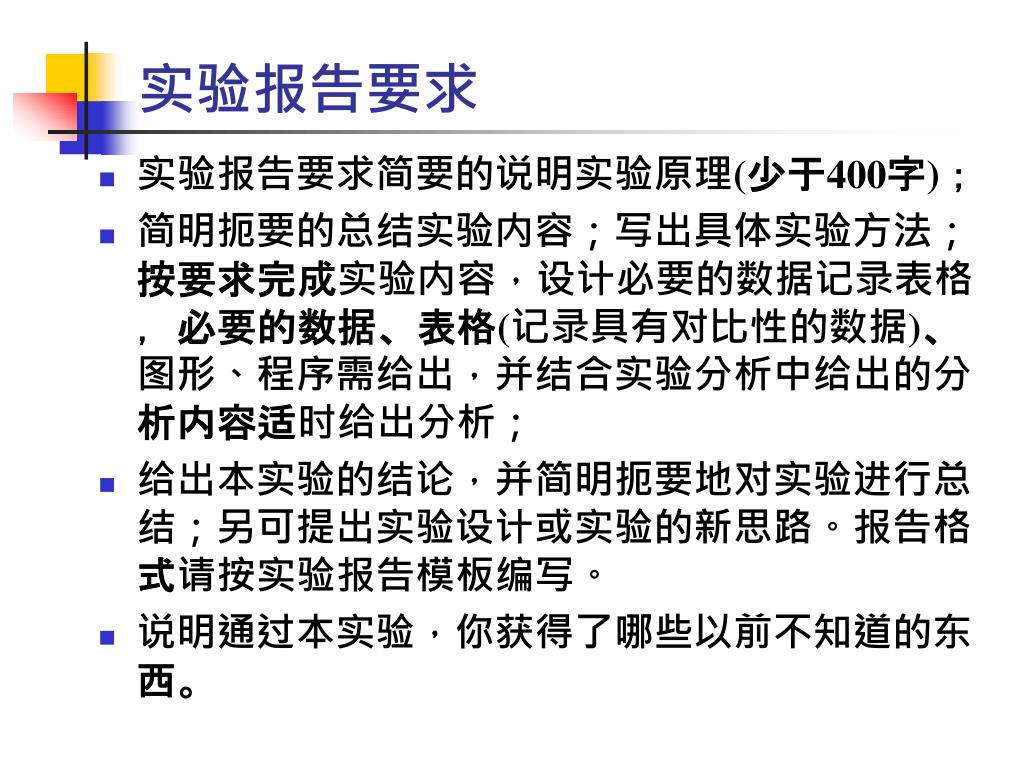

  16. 实验报告要求 • 实验报告要求简要的说明实验原理(少于400字); • 简明扼要的总结实验内容;写出具体实验方法;按要求完成实验内容,设计必要的数据记录表格,必要的数据、表格(记录具有对比性的数据)、图形、程序需给出,并结合实验分析中给出的分析内容适时给出分析; • 给出本实验的结论,并简明扼要地对实验进行总结;另可提出实验设计或实验的新思路。报告格式请按实验报告模板编写。 • 说明通过本实验,你获得了哪些以前不知道的东西。

  17. That all Thank you!
