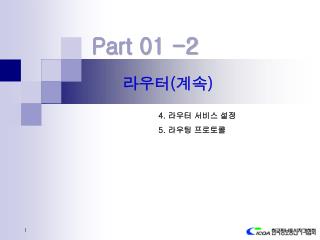

  1. Part 01 -2 라우터(계속) • 4. 라우터 서비스 설정 • 5. 라우팅 프로토콜

  2. 4. 라우터서비스 설정 4-1. 텔넷 연결 후 3분 50초 동안 입력 없으면 세션 자동 종료 4-2. 시리얼 대역폭 설정 4-3. 현재 메모리에 있는 설정 내용 보는 명령어 4-4. NVRAM에 저장되어 있는 설정 내용을 보는 명령어 4-5. 메모리에 있는 설정 내용을 NVRAM에 저장 하는 명령어 4-6. 자주 쓰는 show 명령어 4-7. 콘솔 패스워드 설정 4-8. Virtual Terminal Password 설정 4-9. Aux Password 설정 4-10. enable 패스워드 설정 4-11. 패스워드 암호화 설정 4-12. Banner 설정 4-13. 제시 문제 2

  3. 텔넷 연결 후 3분 50초동안입력 없으면 세션 자동 종료 4-1. Router> enable Router# config terminal Router(config)# line vty 0 4 Router(config-line)# exec-timeout 3 50 Router(config-line)# exit Router(config)# exit Router# write

  4. 대여폭 설정 4-2. 시리얼 대역폭 설정

  5. show running-config 4-3. 현재 메모리에 있는 설정 내용 보는 명령어

  6. show startup-config 4-4. NVRAM에 저장되어 있는 설정 내용을 보는 명령어

  7. copy running-config startup-config write memory 4-5. 메모리에 있는 설정 내용을 NVRAM에 저장 하는 명령어

  8. 4-6. 자주 쓰는 show 명령어 show version : h/w configuration, IOS version, bootstrap version, IOS filename, configuration register 정보제공. show process cpu : 활동중인 process 정보를 보여줌. show protocols : Level 3 protocol 정보를 보여줌. show running-config : RAM에 있는 configuration file을 보여줌. show memory : Memory 이용에 대한 통계를 보여줌. show interface : interface에 대한 정보를 보여줌. show flash : flash 내용을 보여줌. show clock : 현재 시간을 보여줌. show history : 사용한 명령어 10개 보여줌. show user : 현재 외부 사용자들이 리모트로 라우터에 접속을 하고 있는지 그리고 몇번 vty로 접속을 하고 있는지 확인. show startup-config : NVRAM에 있는 configuration file을 보여줌.

  9. 명령어 설정된 모습 4-7. 콘솔 패스워드 설정

  10. 명령어 설정된 모습 4-8. Virtual Terminal Password 설정

  11. 명령어 설정된 모습 4-9. Aux Password 설정

  12. 명령어 설정된 모습 4-10. enable 패스워드 설정

  13. 명령어 설정된 모습 4-11. 패스워드 암호화 설정

  14. 명령어 설정된 모습 4-12. Banner 설정

  15. 명령어 추가 된 모습 4-13. 제시문제 Router에 Console, AUX, Telnet에 접근하는 패스워드 “icqapass”설정하고 현재 상태를 NVRAM에 저장하시오.

  16. 5. 라우팅 프로토콜 • 5-9.OSPF • 5-10. OSPF 동작 • 5-11. OSPF 네트워크 타입 • 5-12. OSPF 네트워크 실습 • 5-13. 라우터 A 설정 • 5-14. 라우터 B 설정 • 5-15. 라우터 C 설정 • 5-16. 프로토콜 설정 확인 • 5-17. 라우팅 테이블 확인 • 5-18. Ethernet 연결 시 확인 • 5-19. 제시 문제 • 5-1.라우팅 프로토콜 • 5-2. RIP 설정 방법 • 5-3. RIP 네트워크 구성 실습 • 5-4. RIP 구성 실습 (본사 라우터 구성) • 5-5. 본사 라우터 구성 확인 • 5-6. 지사 라우터 구성 • 5-7. RIP 동작 보기 • 5-8. RIP 잘 구성되었는지 확인 16

  17. 5-1. 라우팅 프로토콜 RIP(Routing Information Protocol) • 동적 라우팅 프로토콜 중에서 가장 구성이 쉬우면서 간단한 프로토콜. • 메모리를 적게 사용하고 CPU에 부담도 적기 때문에 중소규모 네트워크에서 • 최적의 프로토콜. 라우터 A 라우터 B 9.6Kbps PC2 PC1 E1 (2.048Mbps) E1 (2.048Mbps) 라우터 C 라우터 D RIP는 HOP수만 이용해 경로를 선택 ▶

  18. 5-2. RIP 설정방법 RIP는 두가지 명령어로 설정이 가능한 아주 쉬운 프로토콜이다. Router(config)# router rip -> RIP라우팅을 구성하고 사용하겠다는 명령 Router(config-router)# network network-number(A,B,C,D) -> 네트워크를 지정해 주기 위해서 사용하는 명령어 RIP는 인터넷이 지금처럼 활성화되기 전에 만들어진 프로토콜이기 때문에 VLSM(Variable Length Subnet Mask, 가변길이 서브넷 마스크)를 지원하지 않음. RIP는 서브넷을 사용하지 않고 Classfull하게 네트워크를 인식한다는 것.

  19. 5-3. RIP 네트워크 구성 실습 본사 Eth 0 : 211.23.150.2 / 255.255.255.0 S0 : 203.246.13.2 / 255.255.255.0 S0 : 203.246.13.3 / 255.255.255.0 Eth 0 : 211.23.200.2 / 255.255.255.0 지사 본지사간 연결 ▶

  20. 기본 설정 인터페이스 설정 5-4. RIP 구성 실습 (본사 라우터 구성) 기본 설정 및 인터페이스 설정

  21. 방금 설정한 내용들 5-5. 본사 라우터 구성 확인

  22. 방금 설정한 내용들 5-6. 지사 라우터 구성

  23. 5-7. RIP 동작 보기

  24. 5-8. RIP 잘 구성되어있는 지 확인

  25. 5-9. OSPF RIP의 한계성을 극복하기 위해서 개발된 표준 IGP로서 링크-상태 알고리즘을 사용하는 대표적인 라우팅 프로토콜. 주요 특징 • Hop Count의 제한이 없음. • 대규모 네트워크에 적합. • 컨버전스 타임이 짧음. • Area 개념을 이용한 계층적 네트워크 구조. • Classless 라우팅 프로토콜로 VLSM과 슈퍼네팅 지원. • 여러 경로에 동일 Cost Load Balancing 지원. • 안정적 라우팅을 위한 인증 지원. • 외부 경로들의 추적을 위한 Route Tagging 지원.

  26. 5-10. OSPF 동작 • OSPF가 설정된 라우터가 이웃 OSPF 라우터들로부터 수집한 정보는 완전한 • 라우팅 테이블이 아니라 OSPF 라우터들의 연결 상태 정보. • 자신의 인터페이스 상태를 LSA 패킷을 이용해 다른 라우터들에게 전달, • 전달을 받은 라우터들은 링크 상태 정보를 가공해서 링크상태 데이터베이스를 구축. • LSA패킷 안에는 라우터가 사용하고 있는 인터페이스에 대한 정보와 메트릭 값 포함. • Area 내의 모든 라우터들은 동일한 링크상태 데이터베이스를 가지고 있어야 함. • 라우터는 독립적으로 SPF알고리즘을 이 데이터 베이스에 적용 라우팅 테이블을 만들어 냄.

  27. 5-11. OSPF 네트워크 타입 Point-to-Point • 두 대의 라우터가 1:1로만 연결되는 구조. Point-to-Point ▶ Broadcast Multi-Access • 네트워크에 두 대 이상의 라우터가 연결되는 구조. Broadcast Multi-Access ▶

  28. 5-11. OSPF 네트워크 타입(계속) NBMA • 네트워크에 두 대 이상의 라우터가 연결 Broadcast Multi-Access와 달리 • 브로드캐스트 되지 않는 네트워크. Frame Relay X.25 Point-to-MultiPoint • NBMA네트워크를 Point-to-Point 링크의 집한으로 취급하고자 할 때 사용.

  29. 5-12. OSPF 네트워크 실습 OSPF 네트워크 예제 S0 : 192.168.100.3 / 255.255.255.252 S1 : 192.168.200.3 / 255.255.255.252 Router B S0 : 192.168.100.2 / 255.255.255.252 S0 : 192.168.300.2 / 255.255.255.252 Router A Router C Eth0 : 150.100.100.2 / 255.255.255.0 Eth0 : 150.100.200.2 / 255.255.255.0

  30. 5-13. 라우터 A 설정 Router# config terminal Router(config)# hostname Router_A Router_A(config)# interface ethernet0 Router_A(config-if)# ip address 150.100.100.2 255.255.255.0 Router_A(config-if)# no shutdown Router_A(config-if)# interface serial0 Router_A(config-if)# ip address 192.168.100.2 255.255.255.252 Router_A(config-if)# no shutdown Router_A(config-if)# router ospf 0 Router_A(config-router)# network 150.100.0.0.0.0.255 area 0 Router_A(config-router)# network 192.168.100.0.0.0.0.3 area 0 Router_A(config-router)#

  31. 5-14. 라우터 B 설정 Router# config terminal Router(config)# hostname Router_B Router_B(config)# interface serial0 Router_B(config-if)# ip address 192.168.100.3 255.255.255.252 Router_B(config-if)# no shutdown Router_B(config-if)# interface serial1 Router_B(config-if)# ip address 192.168.200.1 255.255.255.252 Router_B(config-if)# no shutdown Router_B(config-if)# router ospf 0 Router_B(config-router)# network 192.168.100.0. 0.0.0.3 area 0 Router_B(config-router)# network 192.168.200.0 0.0.0. 3 area 0 Router_B(config-if)#

  32. 5-15. 라우터 C 설정 Router# config terminal Router(config)# hostname Router_C Router_C(config)# interface ethernet0 Router_C(config-if)# ip address 150.100.200.2 255.255.255.0 Router_C(config-if)# no shutdown Router_C(config-if)# interface serial0 Router_C(config-if)# ip address 192.168.200.2 255.255.255.252 Router_C(config-if)# no shutdown Router_C(config-if)# router ospf 0 Router_C(config-router)# network 150.100.200.0 0.0.0.255 area 0 Router_C(config-router)# network 192.168.200.0 0.0.0.3 area 0 Router_C(config-router)#

  33. 5-16. 프로토콜 설정 확인 Router_B# show ip protocols Routing protocol is “ospf 0” Sending updates every 90 seconds, next due in 10 seconds Invalid after 30 seconds, hold down 0, flushed after 60 Outgoing update filter list for all interfaces is Incoming update filter list for all interfaces is Redistributing: ospf 0 Routing for Networks: 192.168.100.0 0.0.0.3 area 0 192.168.200.0. 0.0.0.3 area 0 Routing Information Sources: Gateway Distance Last Update 192.168.200.1 110 00:00:00 Distance: (default is 110) Router_B#

  34. 5-17. 라우팅 테이블 확인 Router_B# show ip route Codes: C – connected, S – static, I – IGRP, R – RIP, M – mobile, B – BGP D – EIGRP, EX – EIGRP external, O – OSPF, IA – OSPF inter area E1 – OSPF external type 1, E2 – OSPF external type 2, E – EGP I – IS-IS, L1 – IS-IS level – 1, L2 – IS-IS level-2, * - candidate default U – per-user static route Gateway of last resort is not set C 192.168.200.0/30 is directly connected, Serial O 150.100.200.0/24 [110/65] via 192.168.200.2, 00:00:24, Serial1 C 192.168.100.0/30 is directly connected, Serial0 O 150.100.100.0./24[110/65] via 192.168.100.1 00:00:37, Serial0 Router_B# 라우팅 테이블을 보면 OSPF를 이용해 라우팅 테이블을 만든것을 볼수 있다. O라고 표시되어 있는 항목이 OSPF를 이용해 만들어진 라우팅 테이블이다.

  35. 5-18. Ethernet 연결 시 화면 Router# show ip ospf interface Fastethernet 0 is up, line protocol is up Internet Address 192.168.200.1/24, Area 0 Process ID 0, Router ID 192.168.200.2, Network Type BROADCAST, Cost: 64 Transmit Delay is 1 sec, State DR, Priority 1 Designated Router (ID) 192.168.200.1, Interface address 192.168.200.1 Backup Designated router (ID) 192.168.100.1, Interface address 192.168.100.1 Timer intervals configured, Hello 10, Dead 40, Wait 40, Retransmit 5 Hello due in 00:00:02 Neighbor count is 2, Adjacent neighbor count is 2 Adjacent with neighbor 192.168200.1 (Backup Designated Router) Suppress hello for 0 neighbor(s) Router#

  36. 5-19. 제시문제 Router 라우팅 프로토콜 중 외부 라우팅 프로토콜을 모두 선택하시오. RIP(Routing Information Protocol OSPF(Open Shortest Path First) EGP(Exterior Gateway Protocol) BGP(Border Gateway Protocol) RIP-2 (Routing Information Protocol Ver2) 내부 라우팅 프로토콜 OSPF, RIP, RIPv2, EIGRP 외부 라우팅 프로토콜 다른 AS들간의 라우팅 정보를 교환하기 위해 사용되는 프로토콜이며 BGP, EGP, IDRP 등이 있다.
