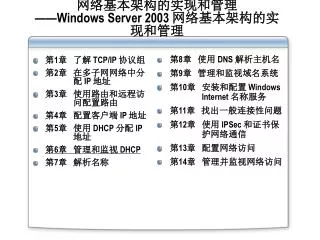

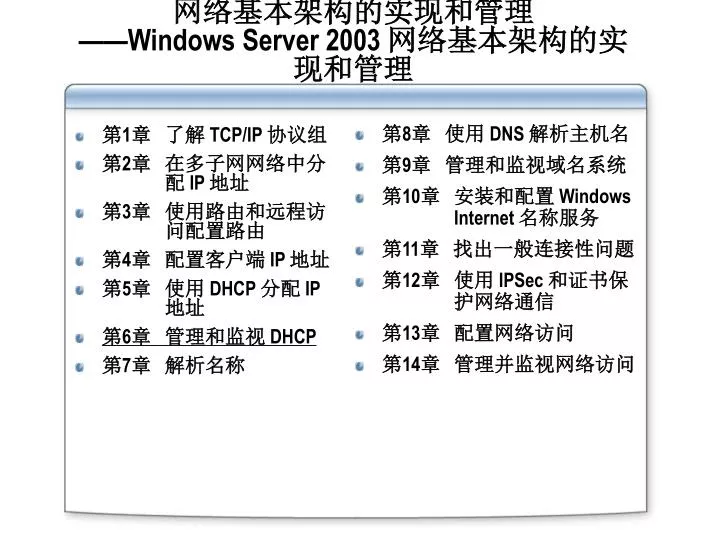

  1. 网络基本架构的实现和管理——Windows Server 2003 网络基本架构的实现和管理 • 第8章 使用 DNS 解析主机名 • 第9章 管理和监视域名系统 • 第10章 安装和配置 Windows Internet 名称服务 • 第11章 找出一般连接性问题 • 第12章 使用 IPSec 和证书保护网络通信 • 第13章 配置网络访问 • 第14章 管理并监视网络访问 • 第1章 了解 TCP/IP 协议组 • 第2章 在多子网网络中分配 IP 地址 • 第3章 使用路由和远程访 问配置路由 • 第4章 配置客户端 IP 地址 • 第5章 使用 DHCP 分配 IP地址 • 第6章 管理和监视DHCP • 第7章 解析名称

  2. 第6章 管理和监视 DHCP • 管理 DHCP 数据库 • 监视 DHCP • 为 DHCP 应用安全指导方针

  3. 管理 DHCP 数据库 6.1 管理 DHCP数据库 • 管理 DHCP 概述 • DHCP 数据库 • DHCP 数据库的备份和恢复 • 备份和恢复 DHCP 数据库的方法 • DHCP 数据库的协调 • 协调 DHCP 数据库的方法 • 课堂练习 管理 DHCP 数据库

  4. 管理 DHCP 概述 6.1.1 管理 DHCP 概述 通过管理 DHCP 服务来反映不断变化的客户端 IP 寻址需求 管理 DHCP的场合 • 管理 DHCP 数据库增长 • 保护 DHCP 数据库 • 确保 DHCP 数据库的一致性 • 添加客户端 • 添加 DHCP 网络服务的服务器 • 添加新子网

  5. 管理 DHCP 概述 6.1.1 管理 DHCP 概述

  6. DHCP 数据库 6.1.2 DHCP 数据库 DHCP 数据库是一种动态数据库，它在DHCP 客户端得到地址或者释放自己的传输控制协议/Internet 协议（TCP/IP，Transmission Control Protocol/Internet Protocol）地址租约时被更新 • DHCP 数据库包含 DHCP 配置信息，例如作用域、地址保留、选项和租约地址 • Windows Server 2003 将DHCP 数据库放在目录%Systemroot%\System32\Dhcp • DHCP 数据库文件包括： • DHCP.mdb • Tmp.edb • J50.log and J50*.log • Res*.log • J50.chk

  7. DHCP 服务器 脱机存储 恢复 DHCP 恢复 备份 DHCP 备份 DHCP 数据库的备份和恢复 6.1.3 DHCP 数据库的备份和恢复 DHCP 服务自动备份 DHCP 数据库到本地磁盘的 backup 目录 管理员将 DHCP 数据库备份的副本移动到脱机存储位置 如果原数据库无法加载，DHCP 服务从 backup 目录自动恢复数据库 如果服务器硬件失败，管理员可以从脱机存储恢复数据库

  8. DHCP 数据库的备份和恢复 6.1.3 DHCP 数据库的备份和恢复 • 自动进行的备份称为同步备份 • 手动进行的备份称为异步备份 • 同步备份或者异步备份的内容包括： • 所有作用域（包括超级作用域和多播作用域） • 保留 • 租约 • 所有选项（包括服务器选项、作用域选项、保留选项和类选项） • 所有注册表项和在 DHCP 服务器属性中设置的其他配置设置

  9. 备份和恢复 DHCP 数据库的方法 6.1.4 备份和恢复 DHCP 数据库的方法 演示： • 备份和恢复 DHCP 数据库的指导方针 • 配置 DHCP 数据库备份路径 • 手动备份 DHCP 数据库到本地硬盘 • 通过本地硬盘手动恢复 DHCP 数据库

  10. 将 DHCP 数据库移动到另一台服务器的步骤 6.1.4 备份和恢复 DHCP 数据库的方法 • 备份源服务器的 DHCP 数据库 • 停止源服务器的 DHCP 服务 • 禁止源服务器的 DHCP 服务 • 将包含备份 DHCP 数据库的文件夹复制到目标 DHCP 服务器计算机中 • 在目标服务器上安装 DHCP 组件 • 还原 DHCP 数据库

  11. DHCP 数据库的协调 6.1.5 DHCP 数据库的协调 详细 IP 地址租约信息 DHCP 数据库 比较信息，查找 不一致 注册表 IP 地址租约 摘要信息 协调 DHCP 数据库不一致性 DHCP 服务器

  12. 协调 DHCP 数据库的方法 6.1.6 协调 DHCP 数据库的方法 演示： • 准备协调DHCP数据库 • 协调DHCP 数据库中所有作用域 • 协调DHCP 数据库中某个作用域

  13. 课堂练习 管理 DHCP 数据库 6.1.7 课堂练习 管理 DHCP 数据库 目的： 管理 DHCP 数据库

  14. 第6章 管理和监视 DHCP • 管理 DHCP 数据库 • 监视 DHCP • 为 DHCP 应用安全指导方针

  15. 监视 DHCP 6.2 监视 DHCP • 监视 DHCP 概述 • DHCP 统计信息 • 查看DHCP 统计信息的方法 • DHCP 审核日志文件 • DHCP 审核日志的工作原理 • 使用 DHCP 审核日志监视 DHCP 服务器的性能 • 监视 DHCP 服务器性能的指导方针 • 监视 DHCP 服务器性能的常用性能计数器 • 创建 DHCP 服务器警报的指导方针 • 课堂练习 监视 DHCP

  16. 监视 DHCP 的原因 • DHCP 环境是动态的 • 提高 DHCP 服务器性能 • 规划目前和将来 DHCP 配置的依据 DHCP 数据包括： • DHCP 统计信息 • DHCP 事件 • DHCP 性能数据 监视 DHCP 概述 6.2.1 监视 DHCP 概述

  17. 多媒体演示 创建性能基线（可选） • 创建性能基线概述 • 介绍之后，你应该能够： • 解释性能基线的目的 • 解释性能基线是企业可接受的性能级别 • 解释服务器性能在网络操作中的重要性

  18. 回顾：基线概念 • 定义： • 在系统处理通常的工作负载并运行所有需要的服务时，考虑可以接受的系统性能级别即为其基线 • 基线性能是管理员根据工作环境决定的主观标准 • 基线性能可以与计数器值的范围对应，包括一些暂时无法接受的值，但是通常表示在管理员特定的条件下可能的最佳性能 • 基线可以是用来设置用户性能期望值的度量，可以包含在使用的任何服务协议中

  19. DHCP 统计信息 6.2.2 DHCP 统计信息 DHCP 服务器 DHCP 统计信息是自 DHCP 服务启动后收集的服务器级别和作用域级别的统计信息

  20. DHCP 统计信息 6.2.2 DHCP 统计信息 • DHCP 服务器统计信息 • 开始时间： DHCP 服务启动的时间 • 使用时间：自 DHCP 服务启动后使用的时间 • 发现数：接收的客户端 DHCP 请求数目 • 提供数：服务器发出的 DHCP 供给数目 • 请求数：客户端发出的 DHCP 选择数目 • 回答数：服务器发出的 DHCP 确认数目 • 未回答数：服务器发出的 DHCP 否定确认数目 • 拒绝数：客户端发出的 DHCP 拒绝数目 • 释放数：客户端发出的 DHCP 释放数目 • 作用域总计：服务器上作用域的总数目 • 地址总计：服务器上所有 IP 地址数目 • 使用中：已经租约的 IP 地址数目 • 可用：可用 IP 地址的百分比

  21. 查看 DHCP 统计信息的方法 6.2.3 查看 DHCP 统计信息的方法 演示 • 激活 DHCP 统计信息自动刷新 • 查看 DHCP 服务器统计信息 • 查看 DHCP 作用域统计信息

  22. DHCP 审核日志文件 6.2.4 DHCP 审核日志文件 DHCP 审计日志是和服务相关事件的日志，例如服务启动和停止；授权已被验证；或者 IP 地址租约、续订、释放或者拒绝

  23. DHCP 增强的审核功能 6.2.4 DHCP 审核日志文件 • 运行 Windows Server 2003 的 DHCP 服务器包含几个提供了增强审核能力的日志功能和服务器参数，可以实现以下功能： • DHCP 服务器存储审核日志文件的目录路径，默认情况下 DHCP 审核日志位于%windir%\System32\Dhcp • 磁盘检查间隔，用于确定在检查服务器可用磁盘空间之前，DHCP 服务器向日志文件写多少次审核日志事件 • DHCP 服务创建和存储的审核日志文件可以采用的磁盘空间总容量的最大限制（以兆字节 MB 计算） • 服务器磁盘空间的最小容量（以兆字节 MB 计算），在磁盘检查期间用来确定服务器是否有足够的空间继续审核日志

  24. DHCP 审核日志的工作原理 6.2.5 DHCP 审核日志的工作原理 审核日志是将每日 DHCP 服务器事件写入日志文件 DHCP 服务器关闭已存在日志，移动日志文件到本周的下一天 DHCP 服务器在审核日志中写入头信息，表示日志开始 12:00 am 3. DHCP 关闭 每日审核日志 • DHCP 打开 每日审核日志 DHCPSrvLog-Tue.Log DHCPSrvLog-Mon.Log 2. DHCP 执行磁盘检查 磁盘检查确保服务器磁盘有足够可用空间，并且当前审核日志文件不会增长过大或者增长过快

  25. 使用 DHCP 审核日志监视 DHCP 服务器的性能 6.2.6 使用 DHCP 审核日志监视 DHCP 服务器的性能 演示： • 激活和配置 DHCP 审核日志 • 查看 DHCP审核日志

  26. 监视 DHCP 服务器性能的指导方针 6.2.7 监视 DHCP 服务器性能的指导方针 • 创建 DHCP 服务器性能基线数据 • 检查服务器性能标准计数器，例如处理器使用率、内存、磁盘性能和网络性能 • 查看 DHCP 服务器计数器查找 DHCP 通信量的减少或者增加

  27. 确定性能计算器的步骤 6.2.8 监视 DHCP 服务器性能的常见性能计数器 • 确定监视服务器 • 确定监视对象，例如 SQL Server • 确定监视实例，例如某个数据库 • 确定监视的计数器

  28. 监视 DHCP 服务器性能的常用性能计数器 6.2.8 监视 DHCP 服务器性能的常见性能计数器

  29. 创建 DHCP 服务器警报的指导方针 6.2.9 创建 DHCP 服务器警报的指导方针 创建警报前先定义可接受的 DHCP 计数器范围 通过脚本实现警报

  30. 创建 DHCP 服务器警报的指导方针 6.2.9 创建 DHCP 服务器警报的指导方针

  31. 课堂练习 监视 DHCP 6.2.10 课堂练习 监视 DHCP 目的： 监视 DHCP

  32. 第6章 管理和监视 DHCP • 管理 DHCP 数据库 • 监视 DHCP • 为 DHCP 应用安全指导方针

  33. 为 DHCP 应用安全指导方针 6.3 为DHCP应用安全指导方针 • 限制未经授权的用户获得租约的指导方针 • 限制未经授权的非 Microsoft 服务器租用 IP 地址的指导方针 • 限制管理 DHCP 服务的人员的指导方针 • 保护 DHCP 数据库安全的指导方针

  34. 限制未经授权的用户获得租约的指导方针 6.3.1 限制未经授权的用户获得租约的指导方针 限制未经授权的用户获得租约的指导方针： • 确保未授权用户不能物理连接到企业网络，或者通过无线方式连接到网络 • 激活网络中所有 DHCP 服务器的审核日志 • 周期性检查和监视审核日志 • 使用 802.1X 激活的局域网交换机和无线访问点访问网络

  35. 限制未经授权的非 Microsoft 服务器租用 IP 地址的指导方针 6.3.2 限制未经授权的非 Microsoft 服务器租用 IP 地址的指导方针 限制未经授权的非 Microsoft 服务器租用 IP 地址的指导方针： • 确保未授权用户不能物理连接到企业网络，或者通过无线方式连接到网络 • Microsoft DHCP 服务器 • 只有 Windows 2000或者 Windows Server 2003DHCP 服务器才能在 Active Directory中被授权 • 未授权的、非 Microsoft DHCP 服务器 • 非 Microsoft DHCP 服务器软件不包含 Windows 2000 或者Windows Server 2003 的授权特性

  36. 限制管理 DHCP 服务的人员的指导方针 6.3.3 限制管理 DHCP 服务的人员的指导方针 限制 DHCP 服务的管理员 • 限制 DHCP Administrators 组的成员 • 如果有用户需要对 DHCP 控制台进行只读操作，可以将他们加入 DHCP Users 组

  37. 保护 DHCP 数据库安全的指导方针 6.3.4 保护 DHCP 数据库安全的指导方针 提高 DHCP 数据库的安全性： • 可以修改 DHCP 文件夹的默认权限 • 提供符合用户执行任务的最小权限 • 为分析 DHCP 服务器日志文件的用户分配读取的权限 • 移去 Authenticated Users 和 Power Users 组保证 DHCP 文件夹的安全性

  38. 实验 管理并监视 DHCP 目的： 管理并监视 DHCP

  39. 回顾 学习完本章后，将能够： • 管理 DHCP 数据库 • 监视 DHCP • 为 DHCP 应用安全指导方针 • 管理 DHCP
