  1. 가자! 3D로!!!두번째 강좌 3강 GPL3D路 -하제- By Gp2k

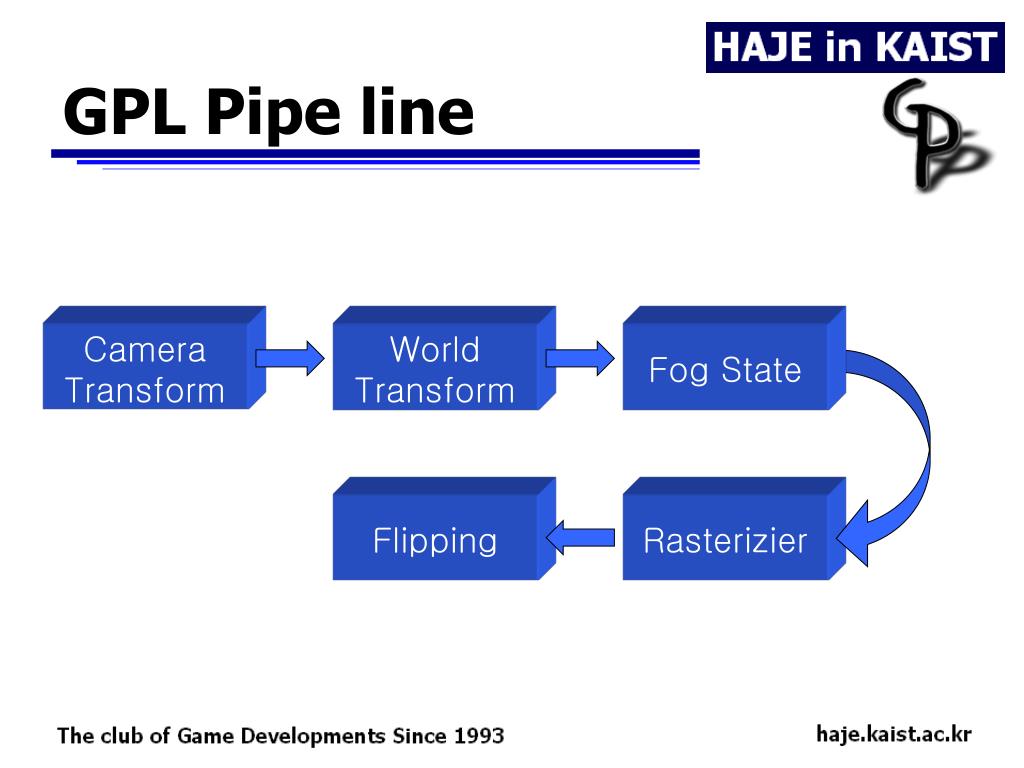

  2. GPL Pipe line Camera Transform World Transform Fog State Flipping Rasterizier

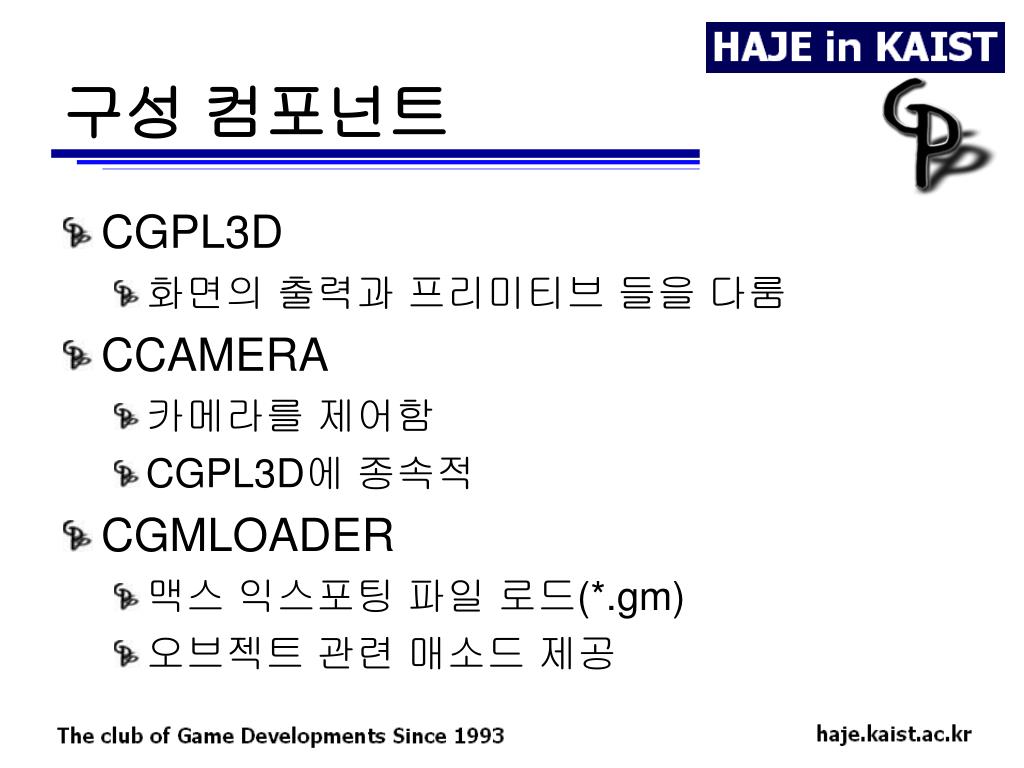

  3. 구성 컴포넌트 • CGPL3D • 화면의 출력과 프리미티브 들을 다룸 • CCAMERA • 카메라를 제어함 • CGPL3D에 종속적 • CGMLOADER • 맥스 익스포팅 파일 로드(*.gm) • 오브젝트 관련 매소드 제공

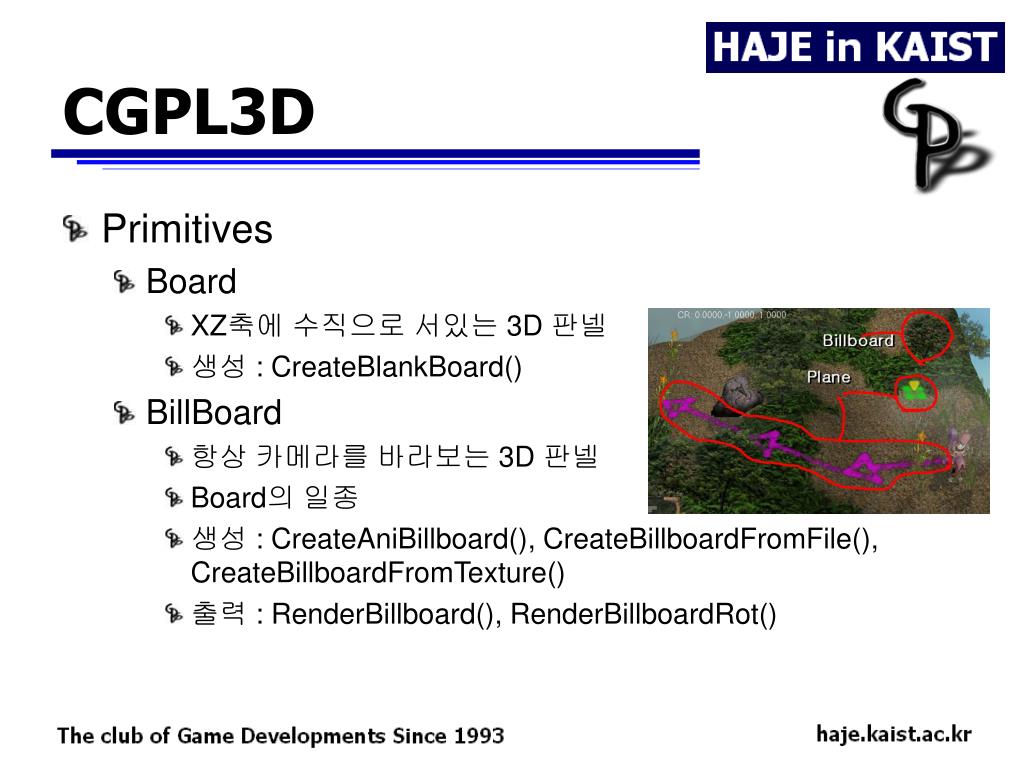

  4. CGPL3D • Primitives • Board • XZ축에 수직으로 서있는 3D 판넬 • 생성 : CreateBlankBoard() • BillBoard • 항상 카메라를 바라보는 3D 판넬 • Board의 일종 • 생성 : CreateAniBillboard(), CreateBillboardFromFile(), CreateBillboardFromTexture() • 출력 : RenderBillboard(), RenderBillboardRot()

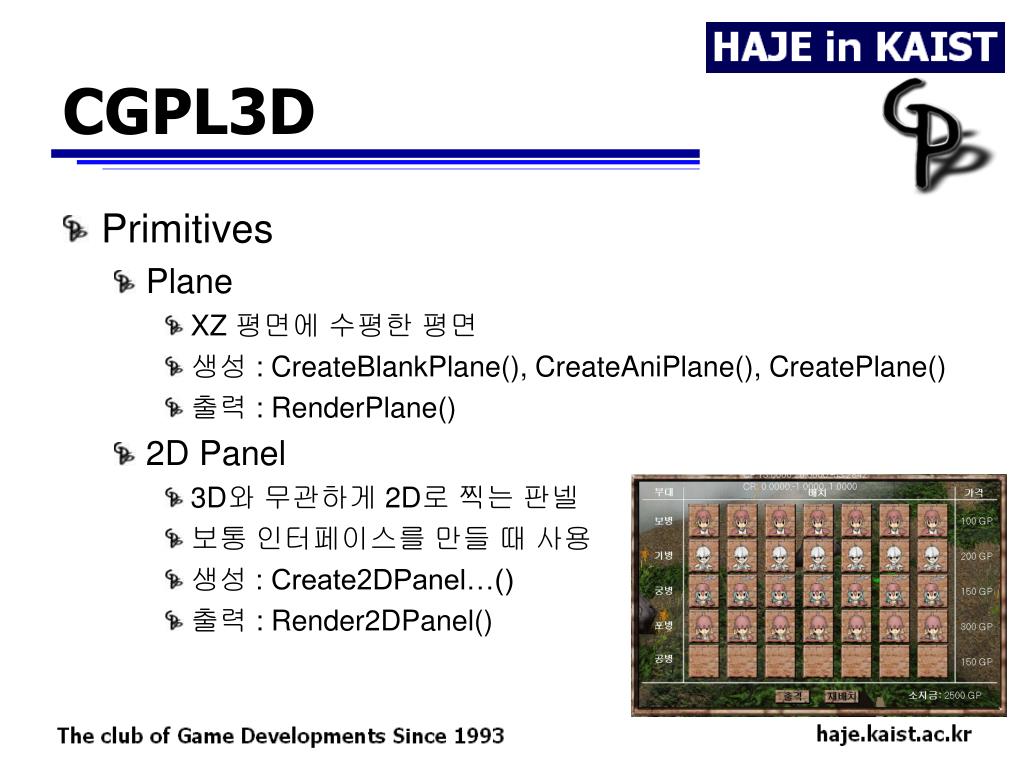

  5. CGPL3D • Primitives • Plane • XZ 평면에 수평한 평면 • 생성 : CreateBlankPlane(), CreateAniPlane(), CreatePlane() • 출력 : RenderPlane() • 2D Panel • 3D와 무관하게 2D로 찍는 판넬 • 보통 인터페이스를 만들 때 사용 • 생성 : Create2DPanel…() • 출력 : Render2DPanel()

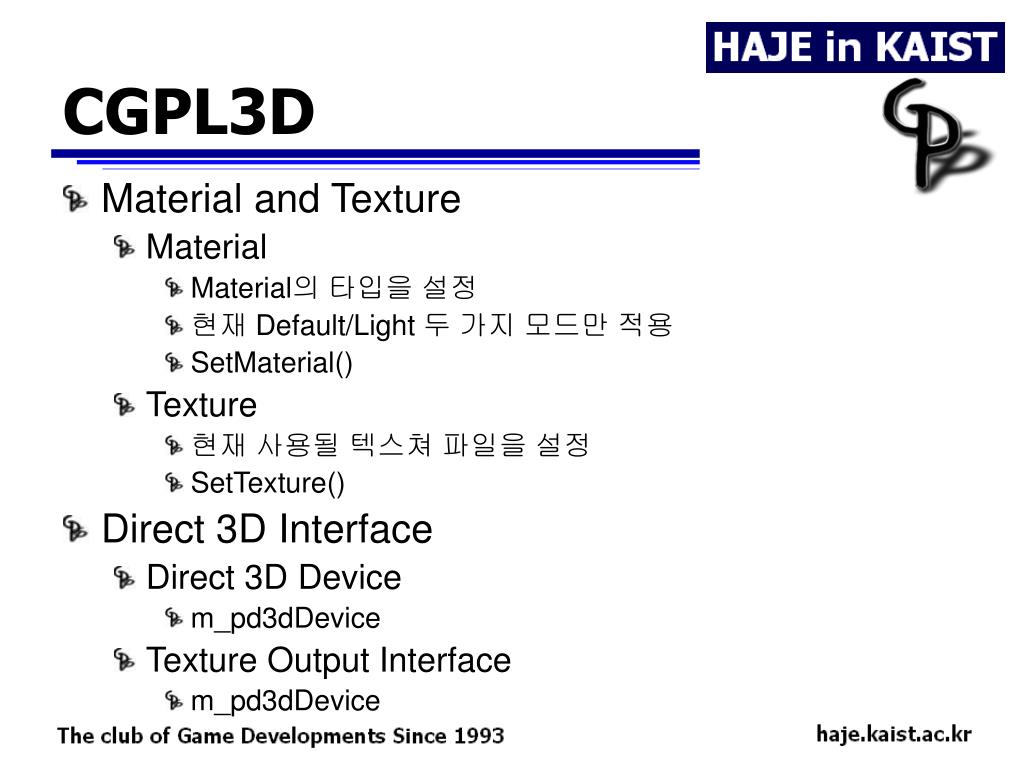

  6. CGPL3D • Material and Texture • Material • Material의 타입을 설정 • 현재 Default/Light 두 가지 모드만 적용 • SetMaterial() • Texture • 현재 사용될 텍스쳐 파일을 설정 • SetTexture() • Direct 3D Interface • Direct 3D Device • m_pd3dDevice • Texture Output Interface • m_pd3dDevice

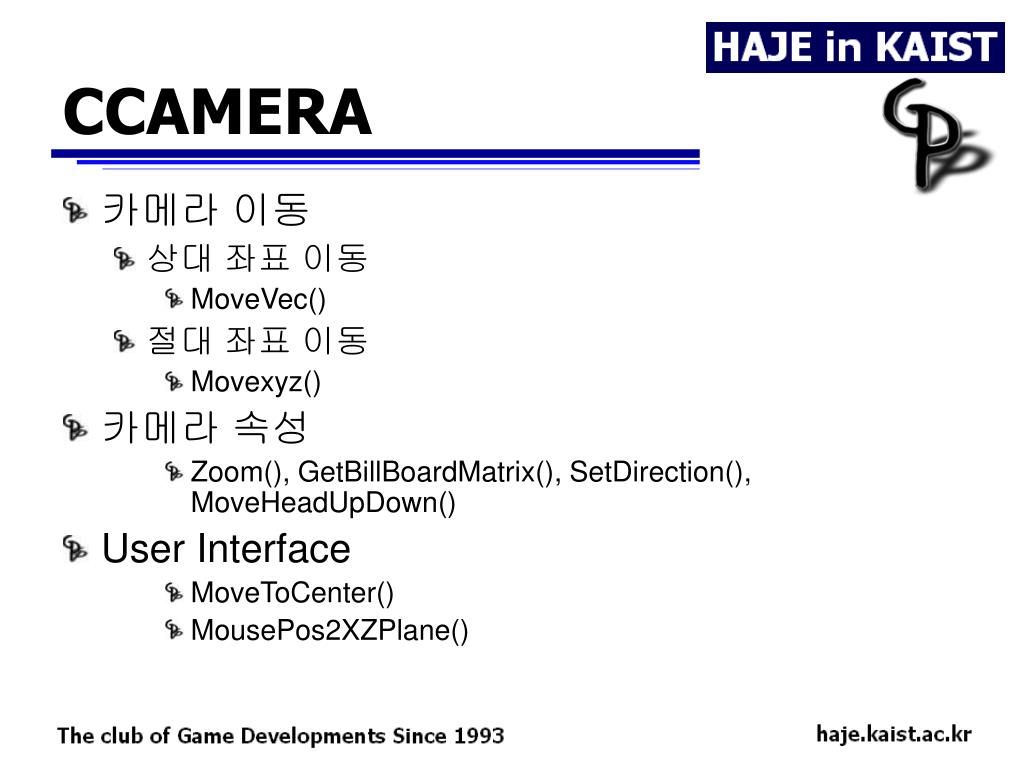

  7. CCAMERA • 카메라 이동 • 상대 좌표 이동 • MoveVec() • 절대 좌표 이동 • Movexyz() • 카메라 속성 • Zoom(), GetBillBoardMatrix(), SetDirection(), MoveHeadUpDown() • User Interface • MoveToCenter() • MousePos2XZPlane()

  8. CCAMERA • Visibility • 화면에 보이는지 여부를 판단 • MakeFrust(), IsIn(), IsInSphere() • CGPL3D와 연동 • GetCameraMatrix()를 통해 연결

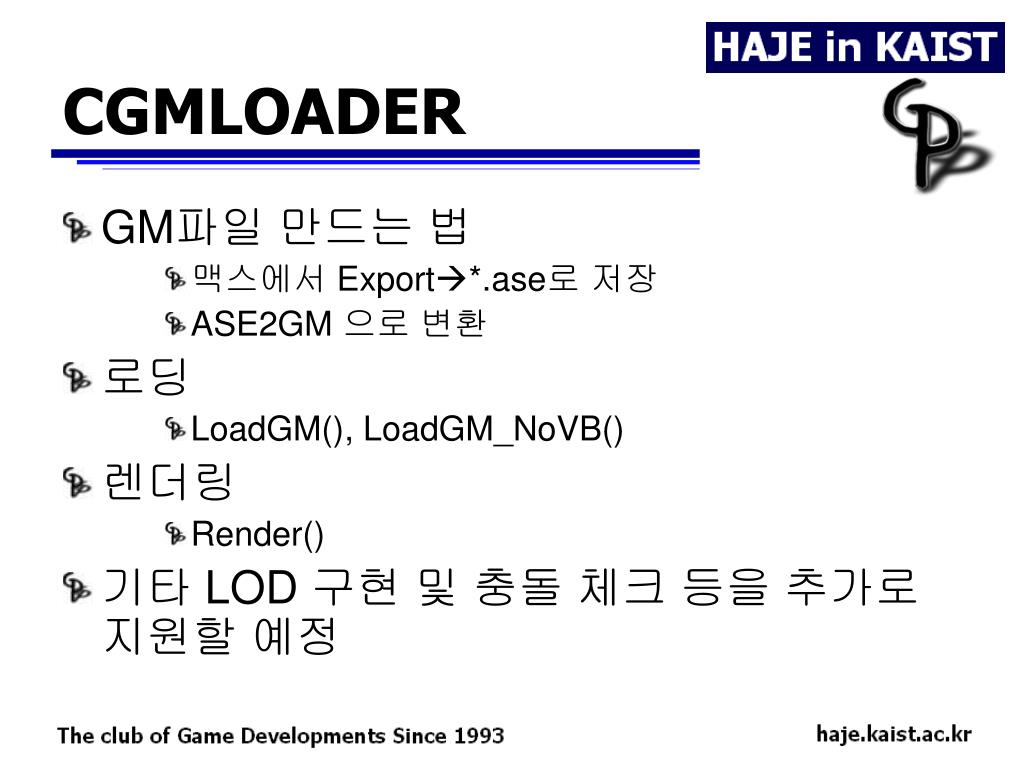

  9. CGMLOADER • GM파일 만드는 법 • 맥스에서 Export*.ase로 저장 • ASE2GM 으로 변환 • 로딩 • LoadGM(), LoadGM_NoVB() • 렌더링 • Render() • 기타 LOD 구현 및 충돌 체크 등을 추가로 지원할 예정

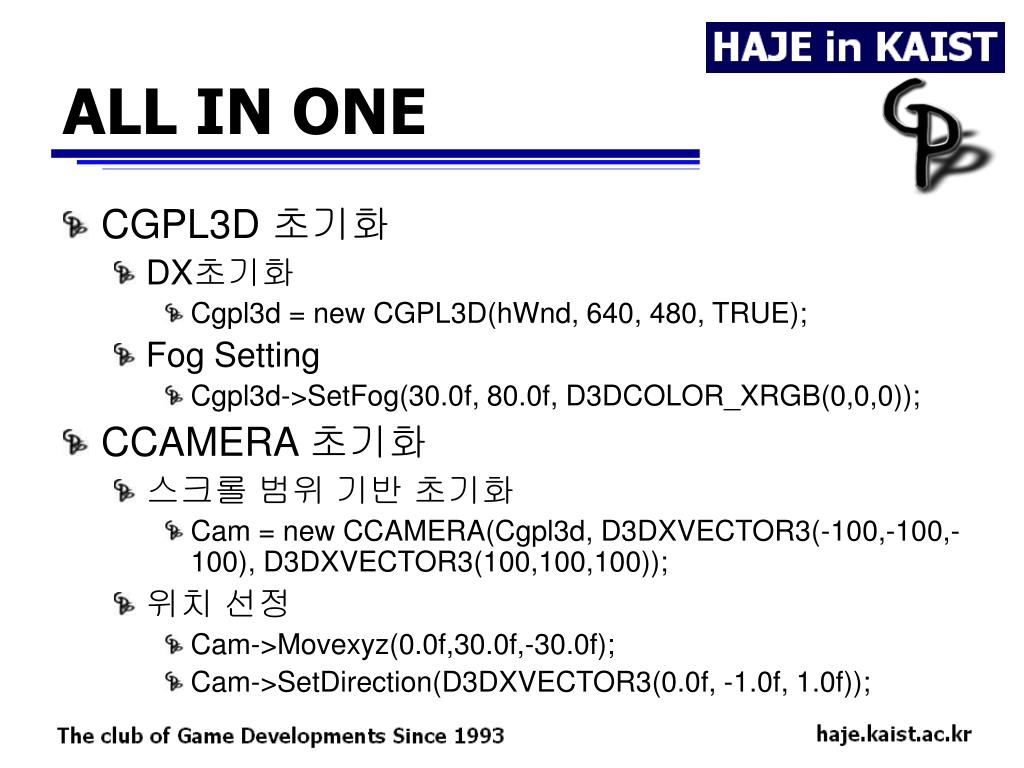

  10. ALL IN ONE • CGPL3D 초기화 • DX초기화 • Cgpl3d = new CGPL3D(hWnd, 640, 480, TRUE); • Fog Setting • Cgpl3d->SetFog(30.0f, 80.0f, D3DCOLOR_XRGB(0,0,0)); • CCAMERA 초기화 • 스크롤 범위 기반 초기화 • Cam = new CCAMERA(Cgpl3d, D3DXVECTOR3(-100,-100,-100), D3DXVECTOR3(100,100,100)); • 위치 선정 • Cam->Movexyz(0.0f,30.0f,-30.0f); • Cam->SetDirection(D3DXVECTOR3(0.0f, -1.0f, 1.0f));

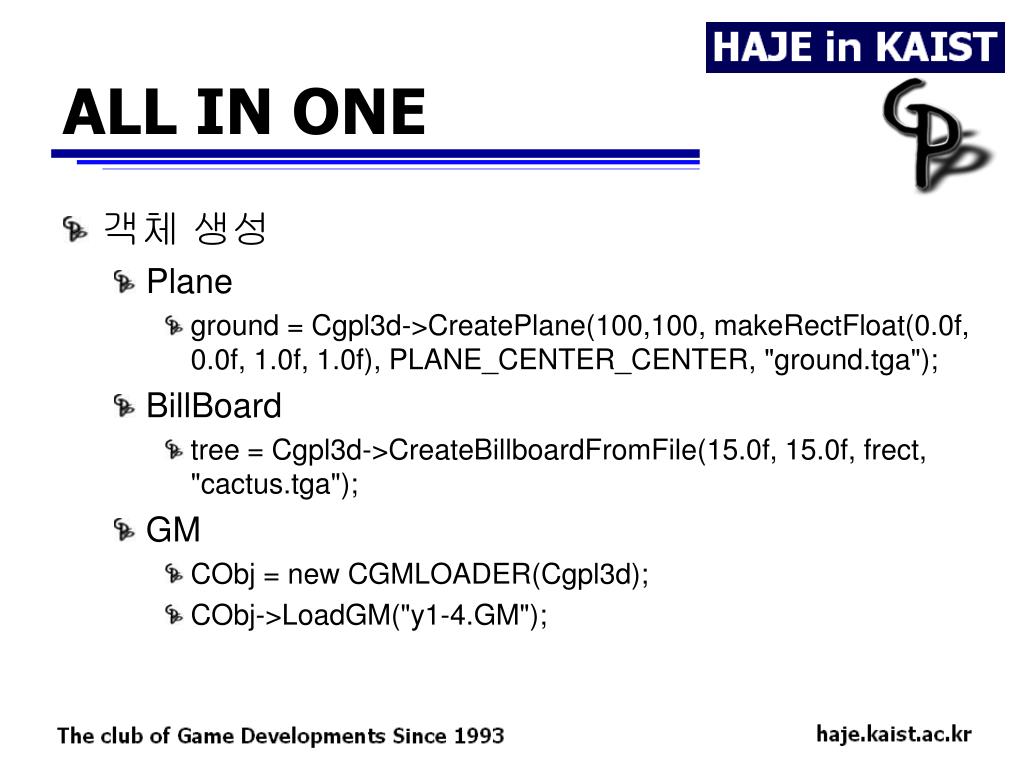

  11. ALL IN ONE • 객체 생성 • Plane • ground = Cgpl3d->CreatePlane(100,100, makeRectFloat(0.0f, 0.0f, 1.0f, 1.0f), PLANE_CENTER_CENTER, "ground.tga"); • BillBoard • tree = Cgpl3d->CreateBillboardFromFile(15.0f, 15.0f, frect, "cactus.tga"); • GM • CObj = new CGMLOADER(Cgpl3d); • CObj->LoadGM("y1-4.GM");

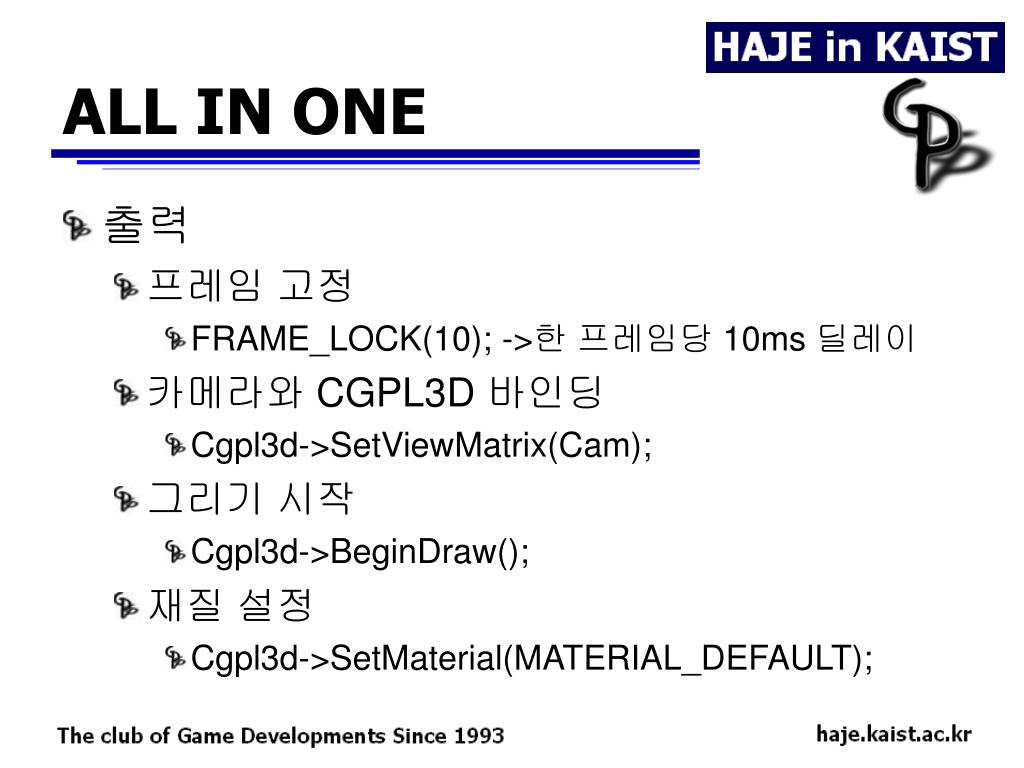

  12. ALL IN ONE • 출력 • 프레임 고정 • FRAME_LOCK(10); ->한 프레임당 10ms 딜레이 • 카메라와 CGPL3D 바인딩 • Cgpl3d->SetViewMatrix(Cam); • 그리기 시작 • Cgpl3d->BeginDraw(); • 재질 설정 • Cgpl3d->SetMaterial(MATERIAL_DEFAULT);

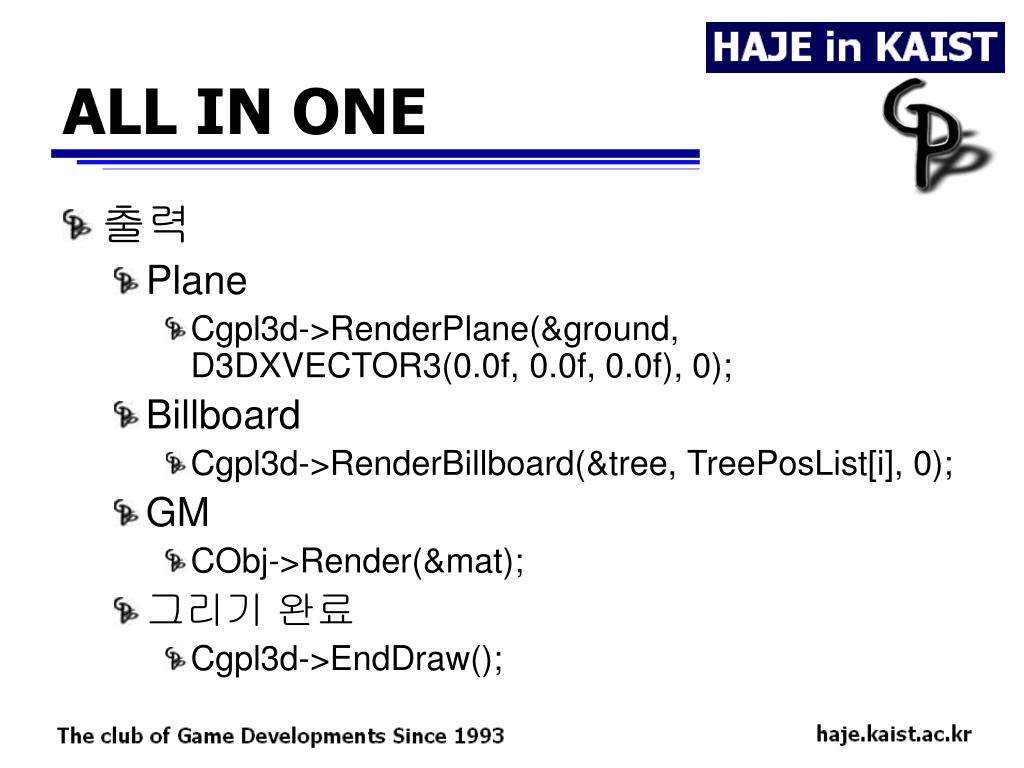

  13. ALL IN ONE • 출력 • Plane • Cgpl3d->RenderPlane(&ground, D3DXVECTOR3(0.0f, 0.0f, 0.0f), 0); • Billboard • Cgpl3d->RenderBillboard(&tree, TreePosList[i], 0); • GM • CObj->Render(&mat); • 그리기 완료 • Cgpl3d->EndDraw();

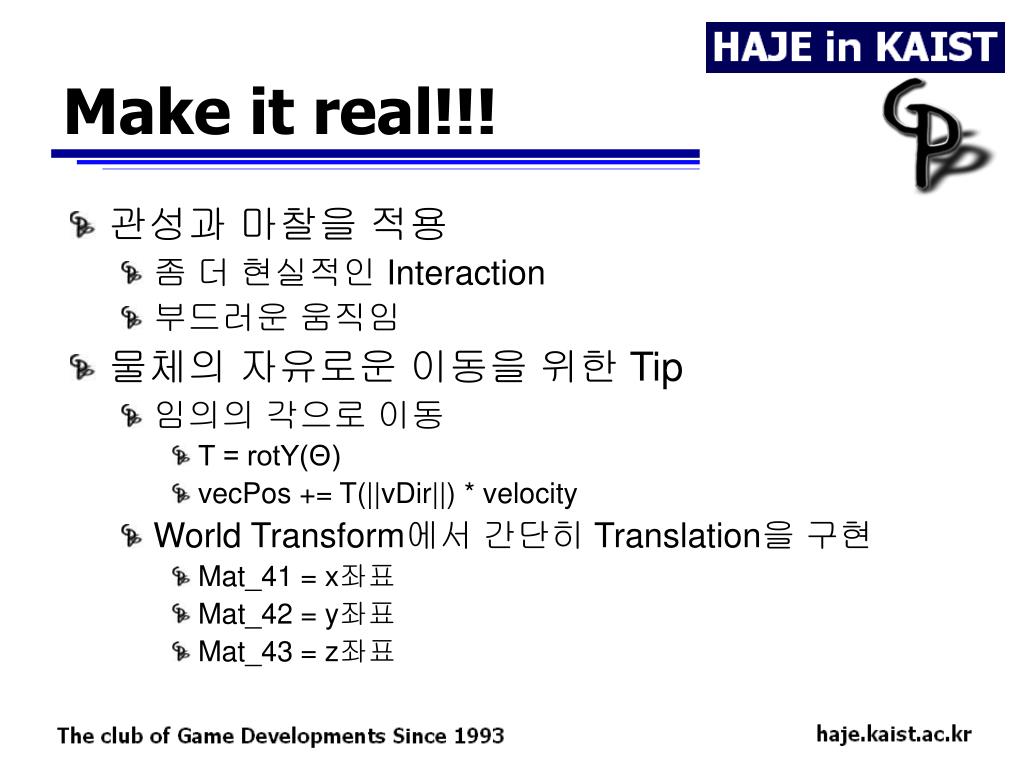

  14. Make it real!!! • 관성과 마찰을 적용 • 좀 더 현실적인 Interaction • 부드러운 움직임 • 물체의 자유로운 이동을 위한 Tip • 임의의 각으로 이동 • T = rotY(Θ) • vecPos += T(||vDir||) * velocity • World Transform에서 간단히 Translation을 구현 • Mat_41 = x좌표 • Mat_42 = y좌표 • Mat_43 = z좌표

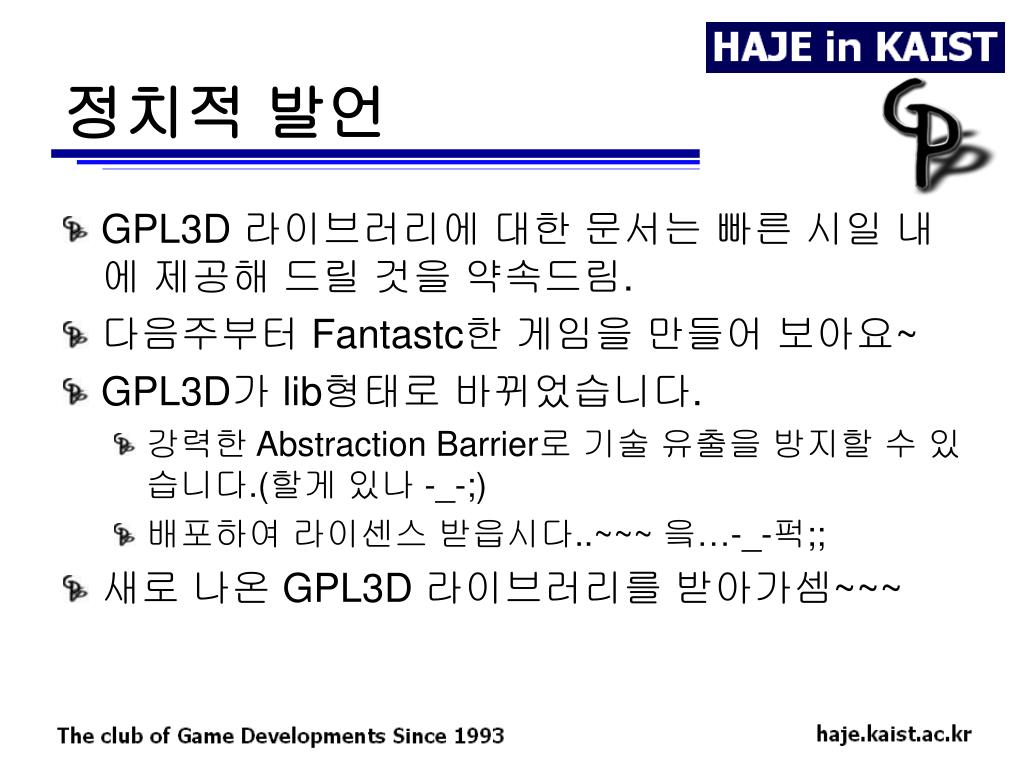

  15. 정치적 발언 • GPL3D 라이브러리에 대한 문서는 빠른 시일 내에 제공해 드릴 것을 약속드림. • 다음주부터 Fantastc한 게임을 만들어 보아요~ • GPL3D가 lib형태로 바뀌었습니다. • 강력한 Abstraction Barrier로 기술 유출을 방지할 수 있습니다.(할게 있나 -_-;) • 배포하여 라이센스 받읍시다..~~~ 읔…-_-퍽;; • 새로 나온 GPL3D 라이브러리를 받아가셈~~~
