精馏塔单元

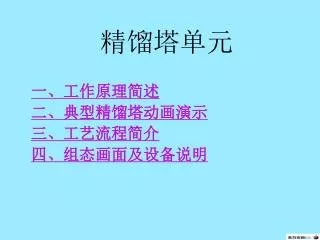

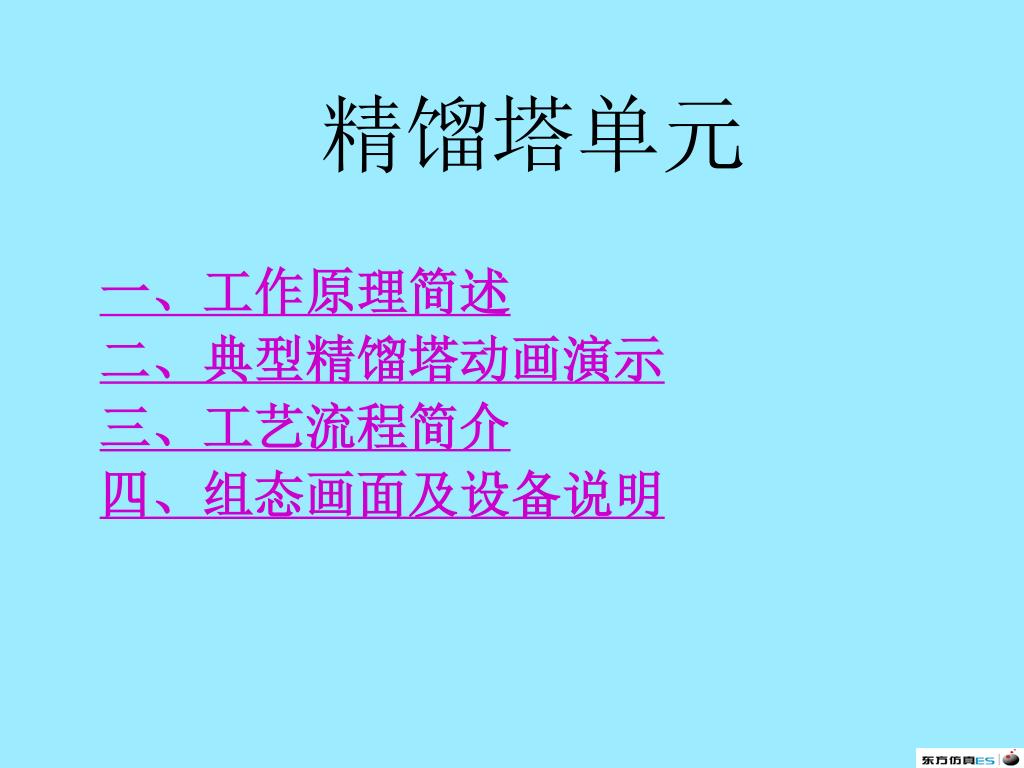

1. 精馏塔单元 一、工作原理简述 二、典型精馏塔动画演示 三、工艺流程简介 四、组态画面及设备说明

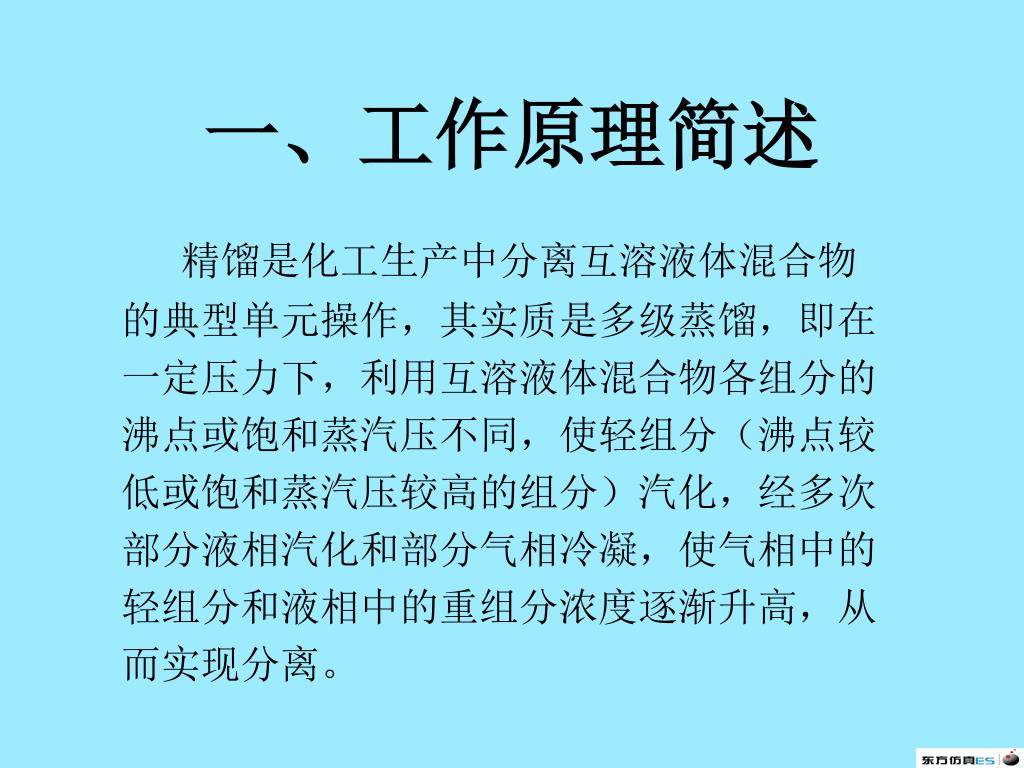

2. 一、工作原理简述 精馏是化工生产中分离互溶液体混合物 的典型单元操作，其实质是多级蒸馏，即在 一定压力下，利用互溶液体混合物各组分的 沸点或饱和蒸汽压不同，使轻组分（沸点较 低或饱和蒸汽压较高的组分）汽化，经多次 部分液相汽化和部分气相冷凝，使气相中的 轻组分和液相中的重组分浓度逐渐升高，从 而实现分离。

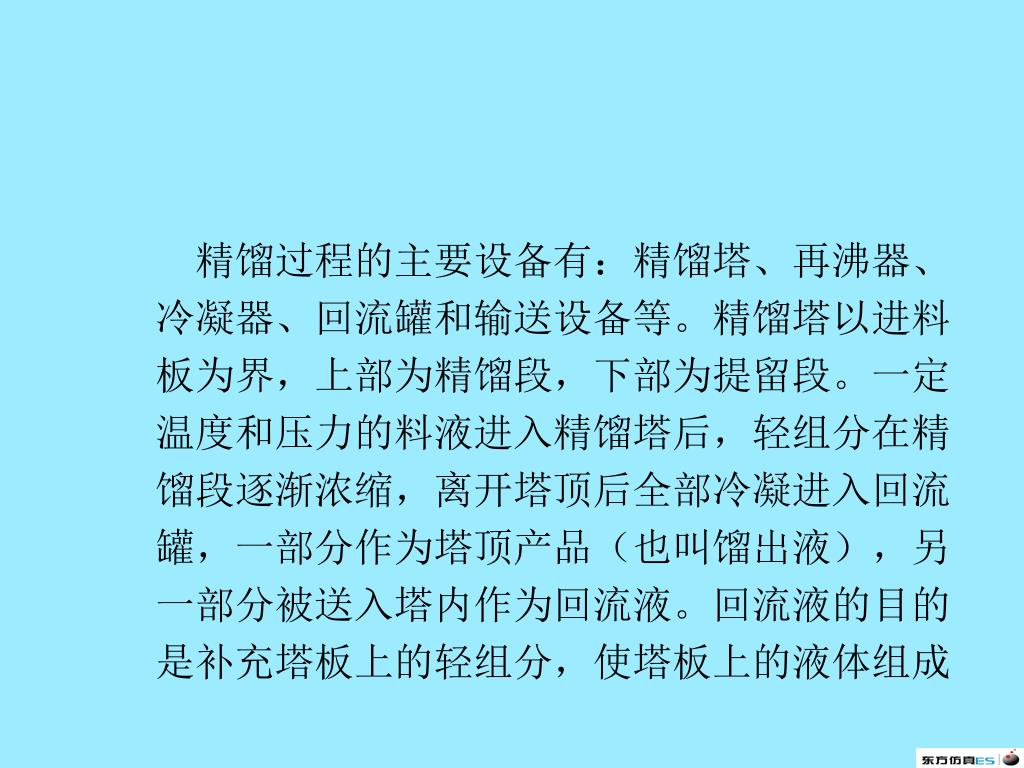

3. 精馏过程的主要设备有：精馏塔、再沸器、 冷凝器、回流罐和输送设备等。精馏塔以进料 板为界，上部为精馏段，下部为提留段。一定 温度和压力的料液进入精馏塔后，轻组分在精 馏段逐渐浓缩，离开塔顶后全部冷凝进入回流 罐，一部分作为塔顶产品（也叫馏出液），另 一部分被送入塔内作为回流液。回流液的目的 是补充塔板上的轻组分，使塔板上的液体组成

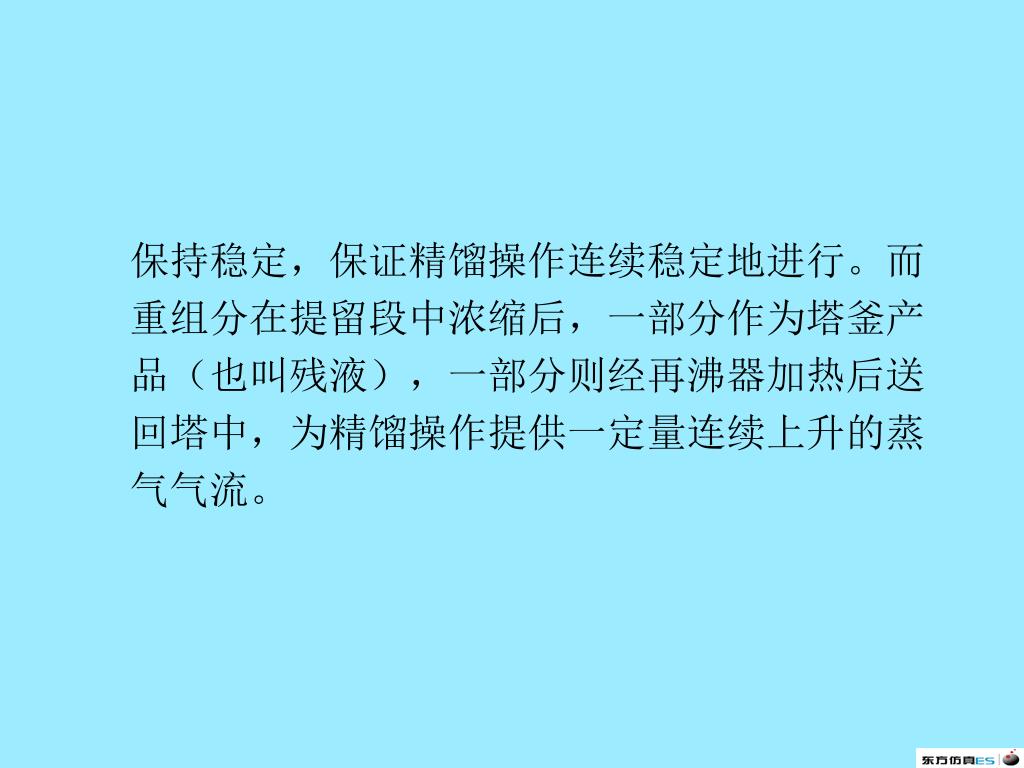

4. 保持稳定，保证精馏操作连续稳定地进行。而 重组分在提留段中浓缩后，一部分作为塔釜产 品（也叫残液），一部分则经再沸器加热后送 回塔中，为精馏操作提供一定量连续上升的蒸 气气流。

5. 二、精馏塔动画演示 1.板式塔结构 2.板式塔工作原理 3.精馏塔实观 4.精馏塔剖面图 5.板式精馏塔

6. 1.板式塔结构

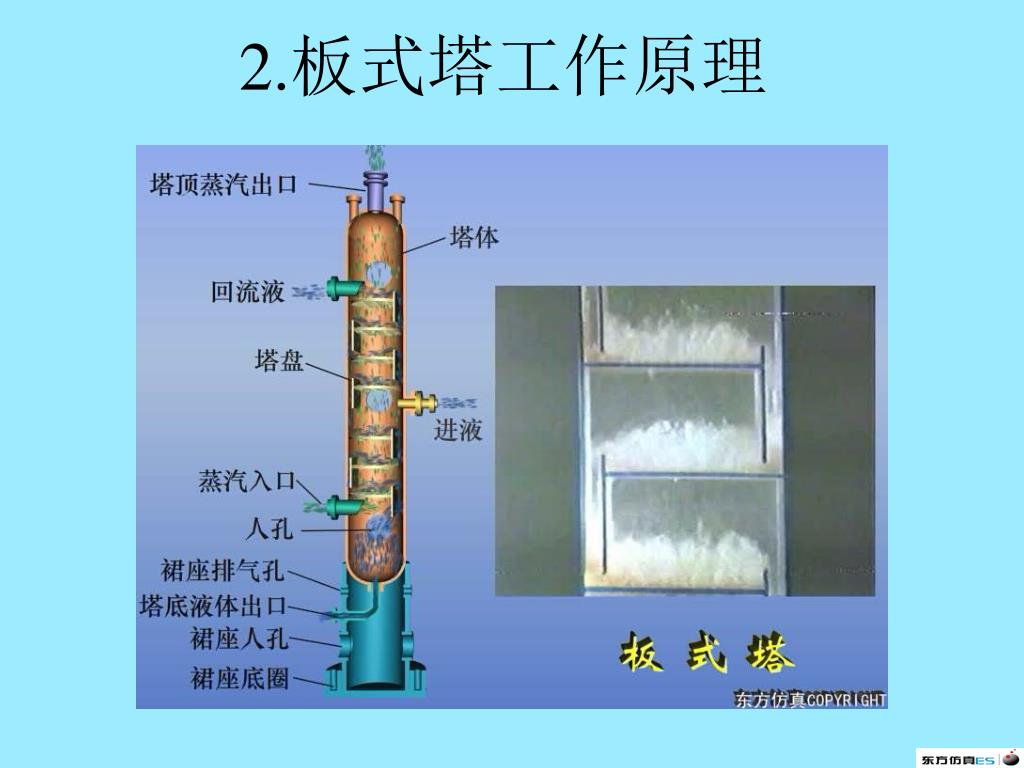

7. 2.板式塔工作原理

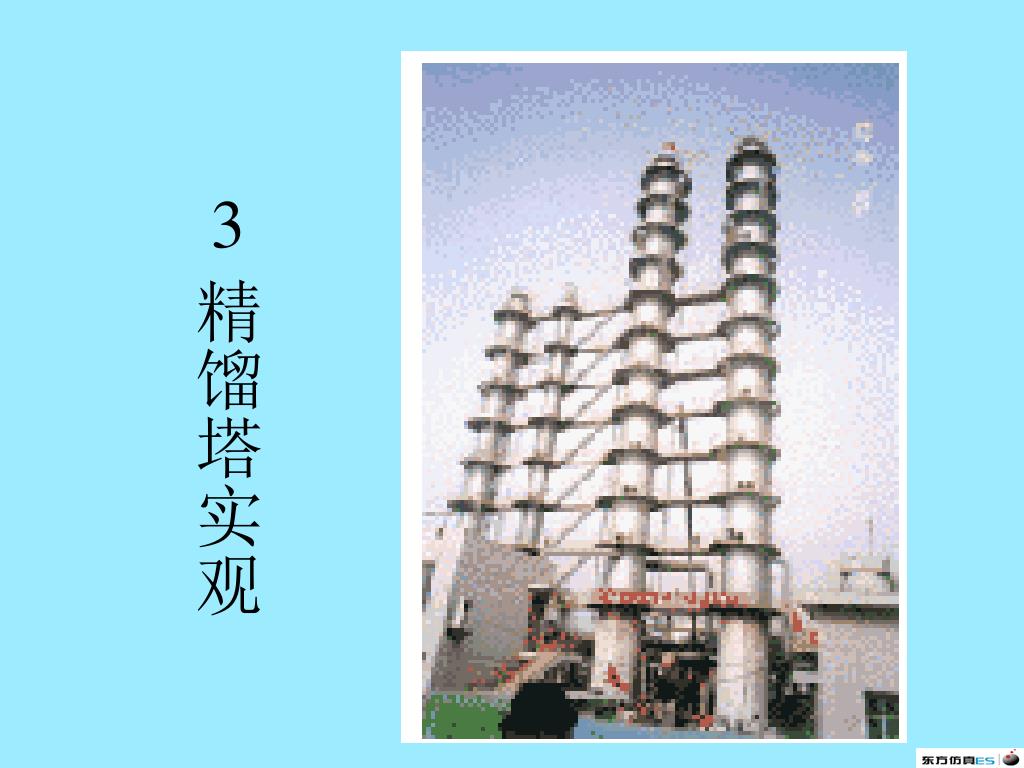

8. 3 精馏塔实观

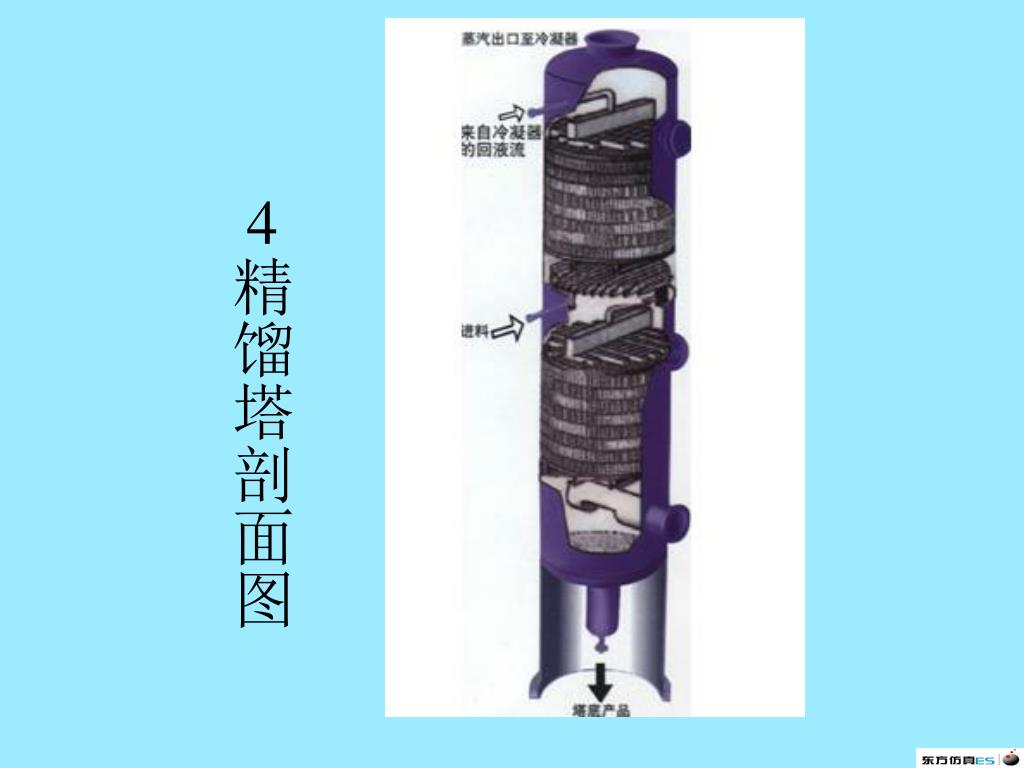

9. 4精馏塔剖面图

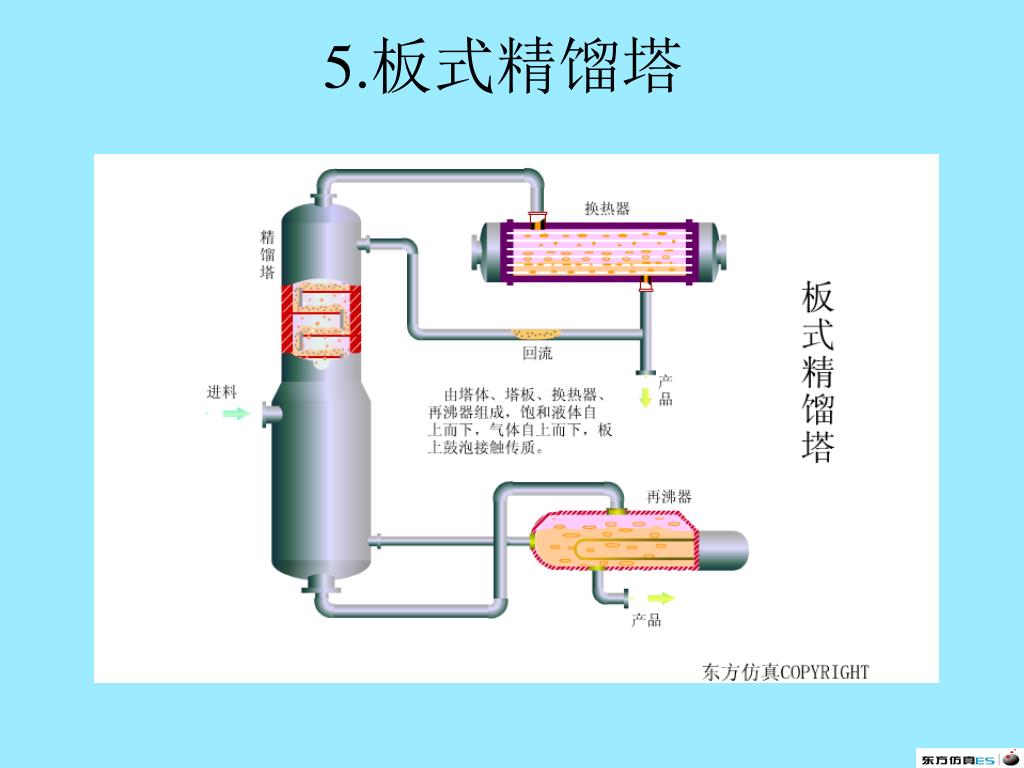

10. 5.板式精馏塔

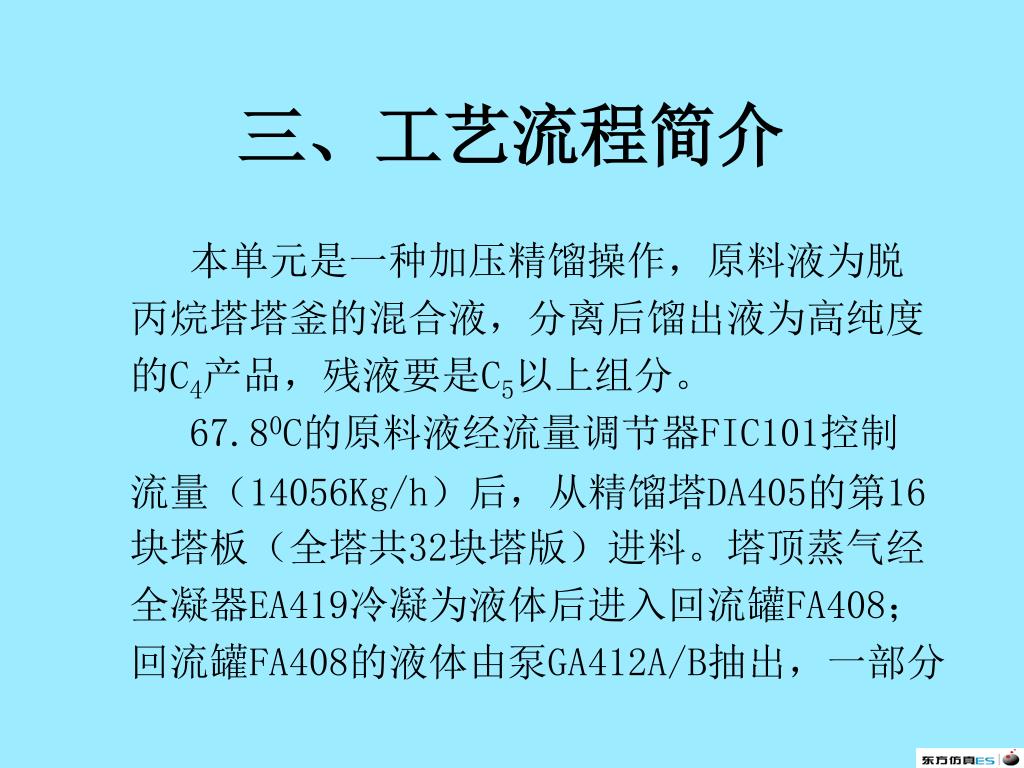

11. 三、工艺流程简介 本单元是一种加压精馏操作，原料液为脱 丙烷塔塔釜的混合液，分离后馏出液为高纯度 的C4产品，残液要是C5以上组分。 67.80C的原料液经流量调节器FIC101控制 流量（14056Kg/h）后，从精馏塔DA405的第16 块塔板（全塔共32块塔版）进料。塔顶蒸气经 全凝器EA419冷凝为液体后进入回流罐FA408； 回流罐FA408的液体由泵GA412A/B抽出，一部分

12. 作为回流液由调节器FC104控制流量（9664KG/H） 送回DA405第32层塔板；另一部分则作为产品，其 流量由调节器FC103控制（6707Kg/h）。回流罐的 液位由调节器LC103与FC103构成的串级控制回路 控制。DA405操作压力由调节器PC102分程控制为 5.0Kg/m2。同时调节器PC101将调节回流罐的气相 出料，保证系统的安全和稳定。

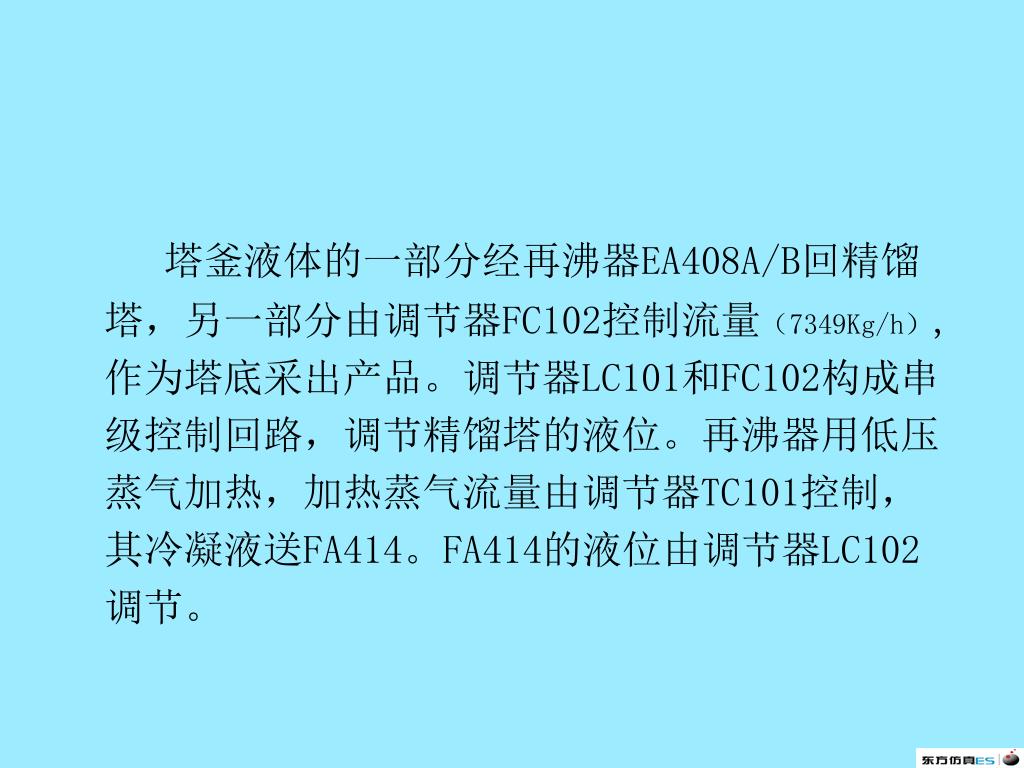

13. 塔釜液体的一部分经再沸器EA408A/B回精馏 塔，另一部分由调节器FC102控制流量（7349Kg/h）, 作为塔底采出产品。调节器LC101和FC102构成串 级控制回路，调节精馏塔的液位。再沸器用低压 蒸气加热，加热蒸气流量由调节器TC101控制， 其冷凝液送FA414。FA414的液位由调节器LC102 调节。

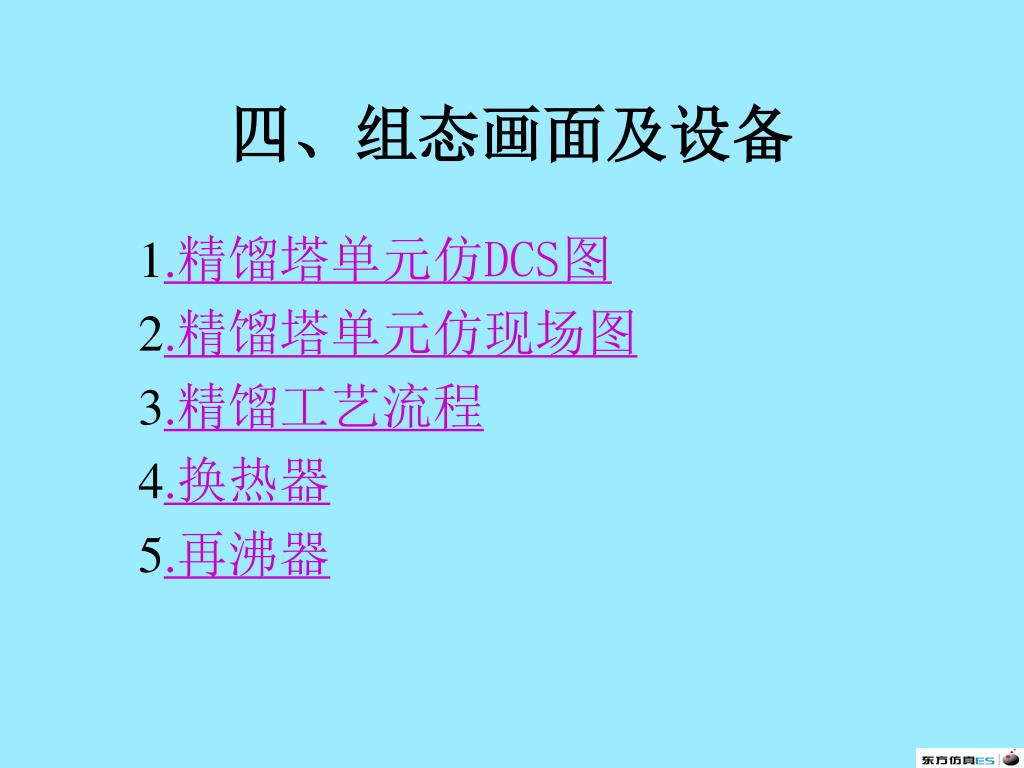

14. 四、组态画面及设备 1.精馏塔单元仿DCS图 2.精馏塔单元仿现场图 3.精馏工艺流程 4.换热器 5.再沸器

15. 1.精馏塔单元仿DCS图

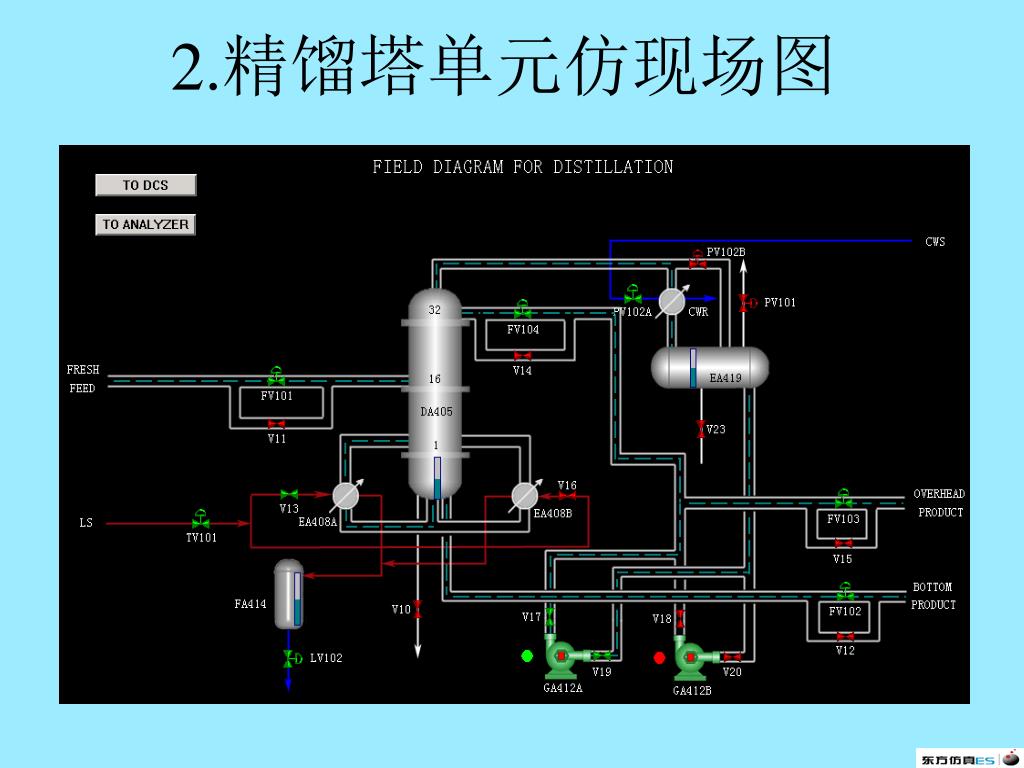

16. 2.精馏塔单元仿现场图

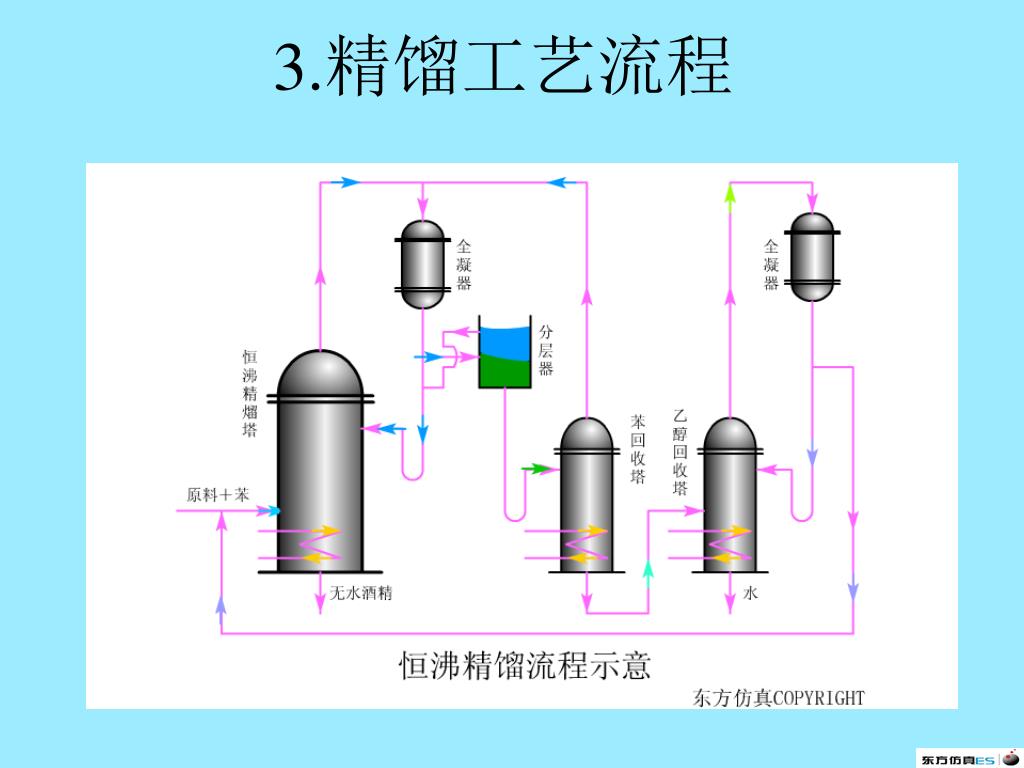

17. 3.精馏工艺流程

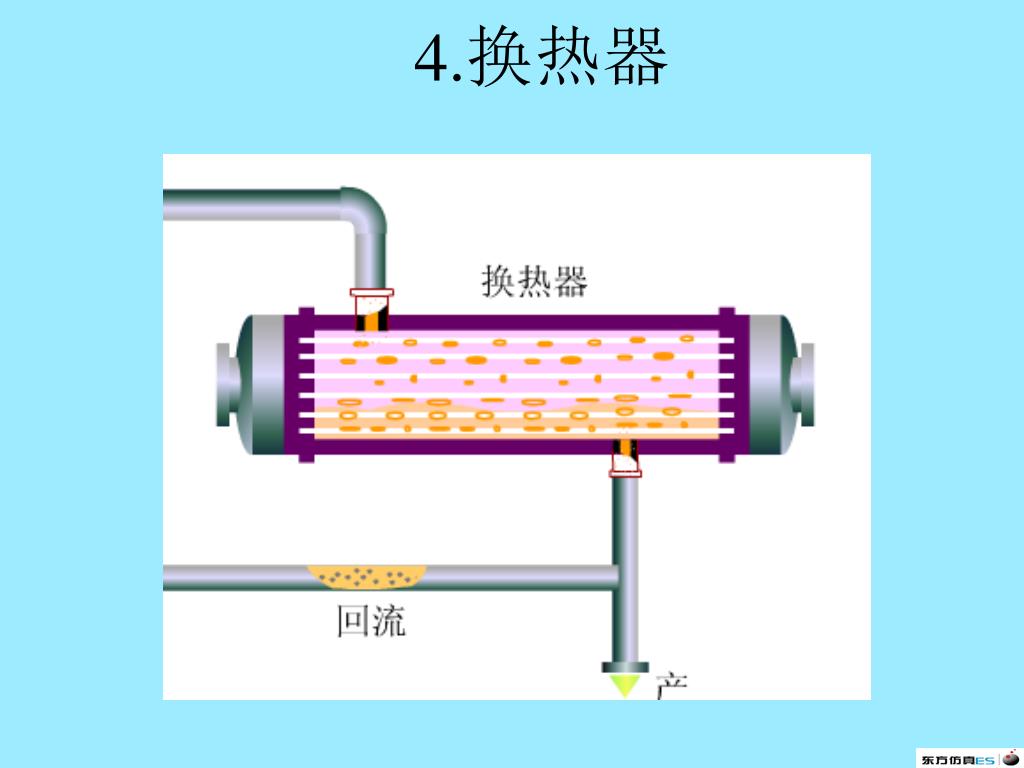

18. 4.换热器

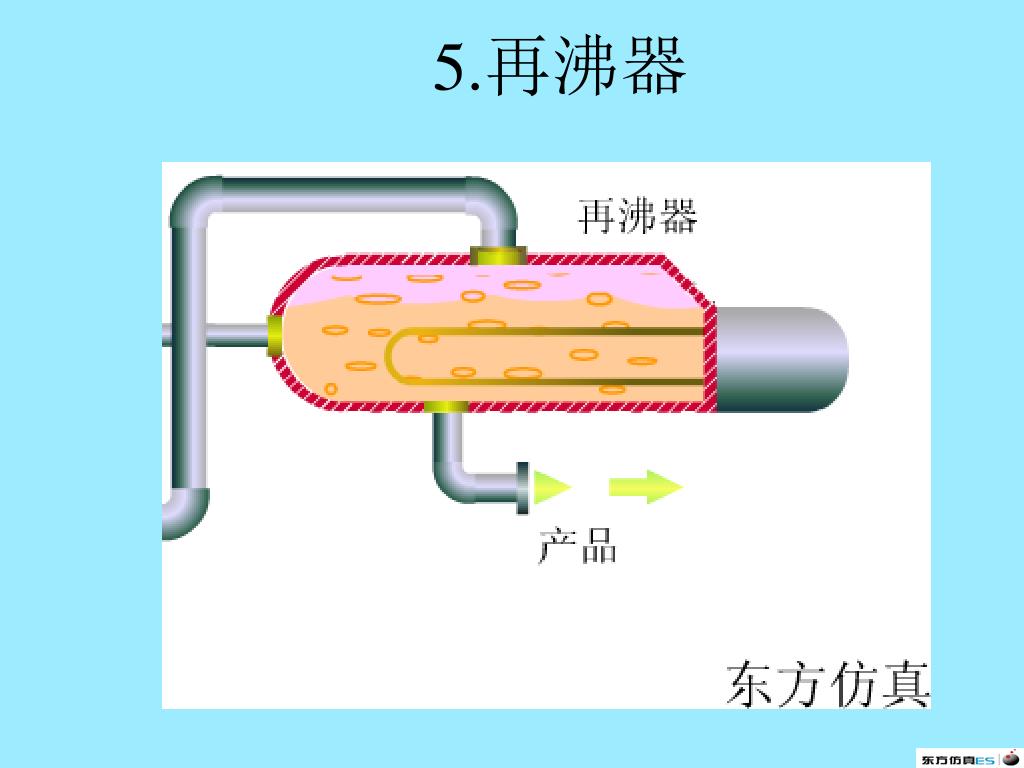

19. 5.再沸器
