第章微型机操作系统

第章微型机操作系统 82

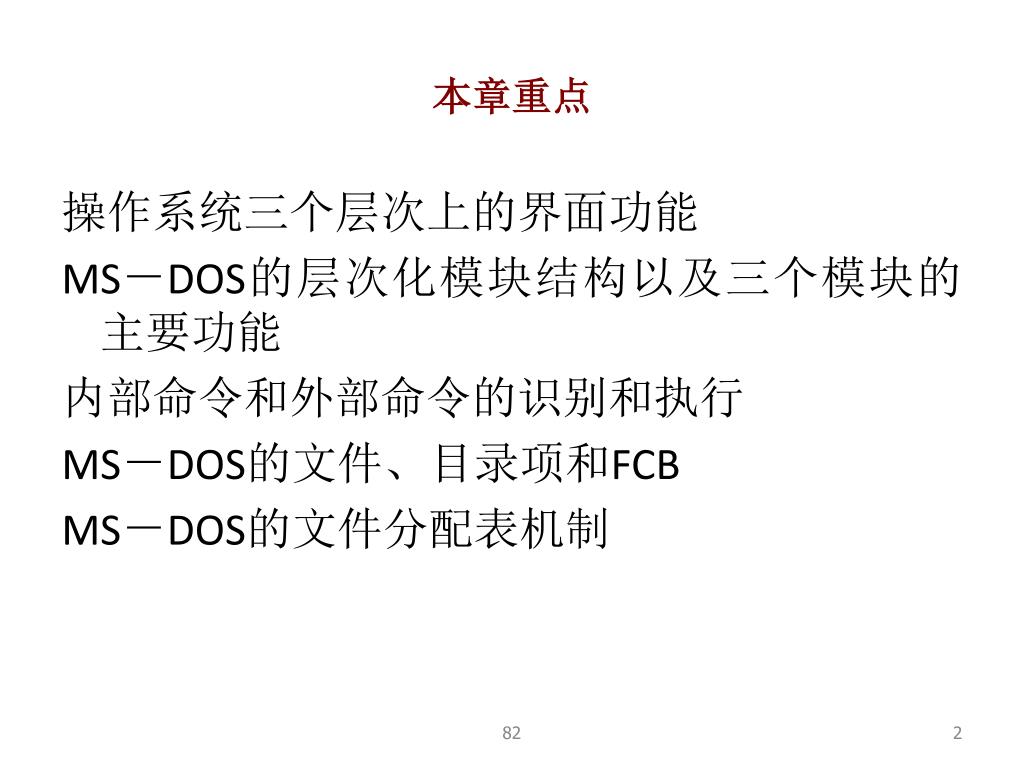

本章重点 操作系统三个层次上的界面功能 MS－DOS的层次化模块结构以及三个模块的主要功能内部命令和外部命令的识别和执行 MS－DOS的文件、目录项和FCB MS－DOS的文件分配表机制 82

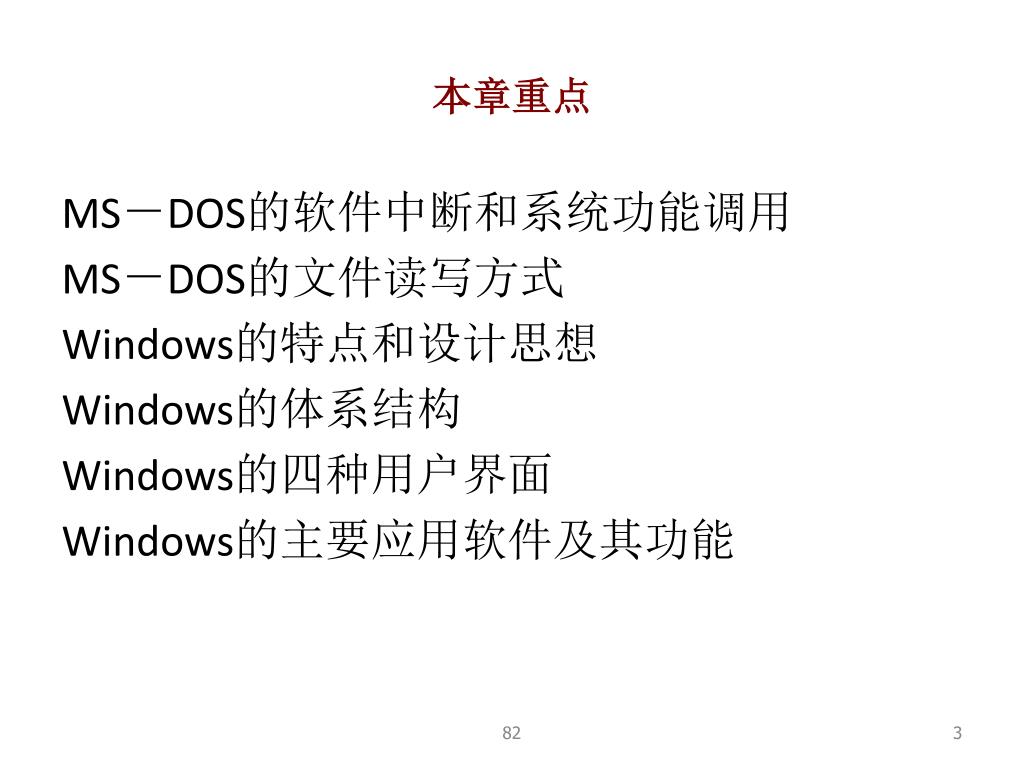

本章重点 MS－DOS的软件中断和系统功能调用 MS－DOS的文件读写方式 Windows的特点和设计思想 Windows的体系结构 Windows的四种用户界面 Windows的主要应用软件及其功能 82

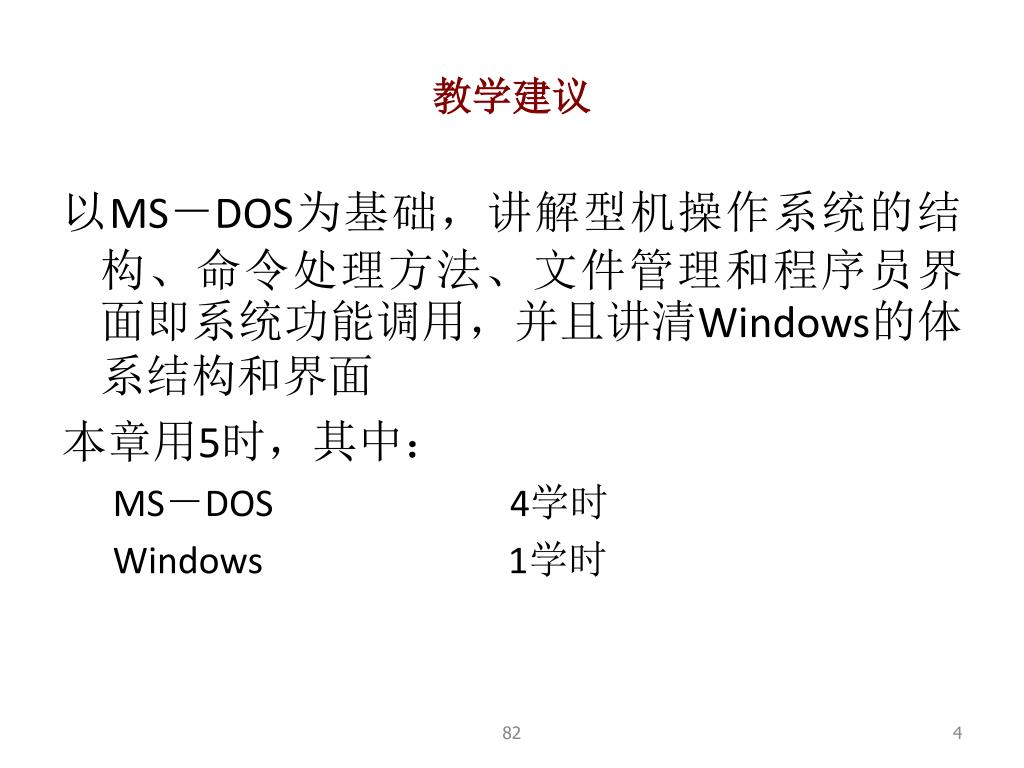

教学建议 以MS－DOS为基础，讲解型机操作系统的结构、命令处理方法、文件管理和程序员界面即系统功能调用，并且讲清Windows的体系结构和界面本章用5时，其中： MS－DOS 4学时 Windows 1学时 82

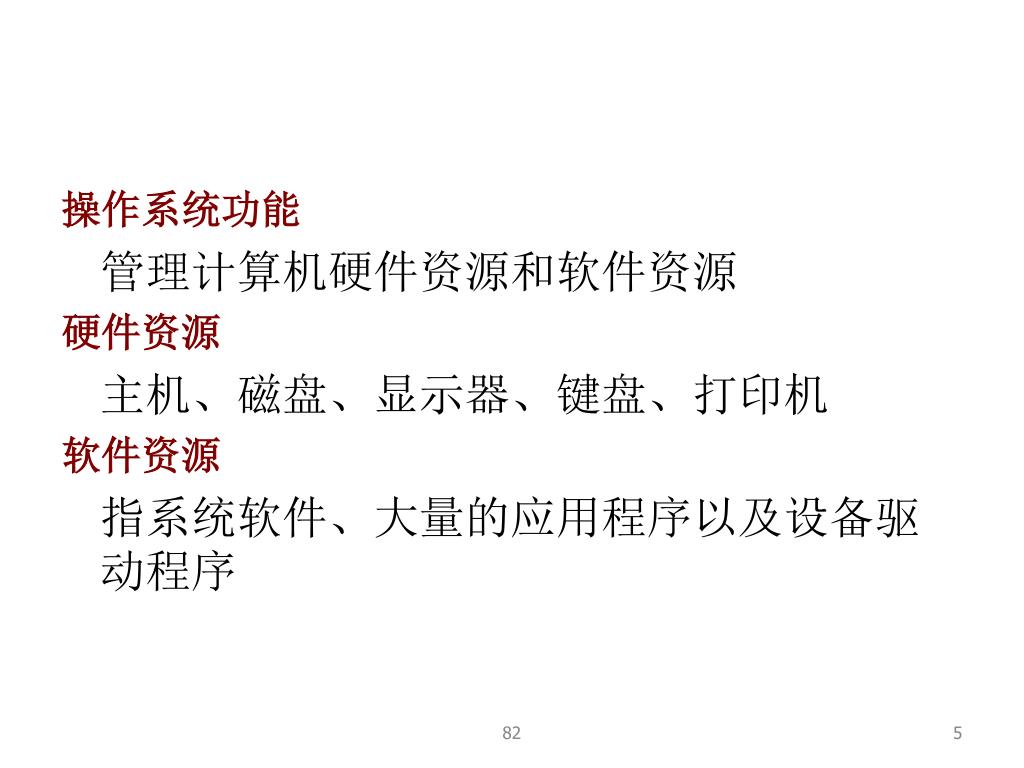

操作系统功能 管理计算机硬件资源和软件资源硬件资源主机、磁盘、显示器、键盘、打印机软件资源指系统软件、大量的应用程序以及设备驱动程序 82

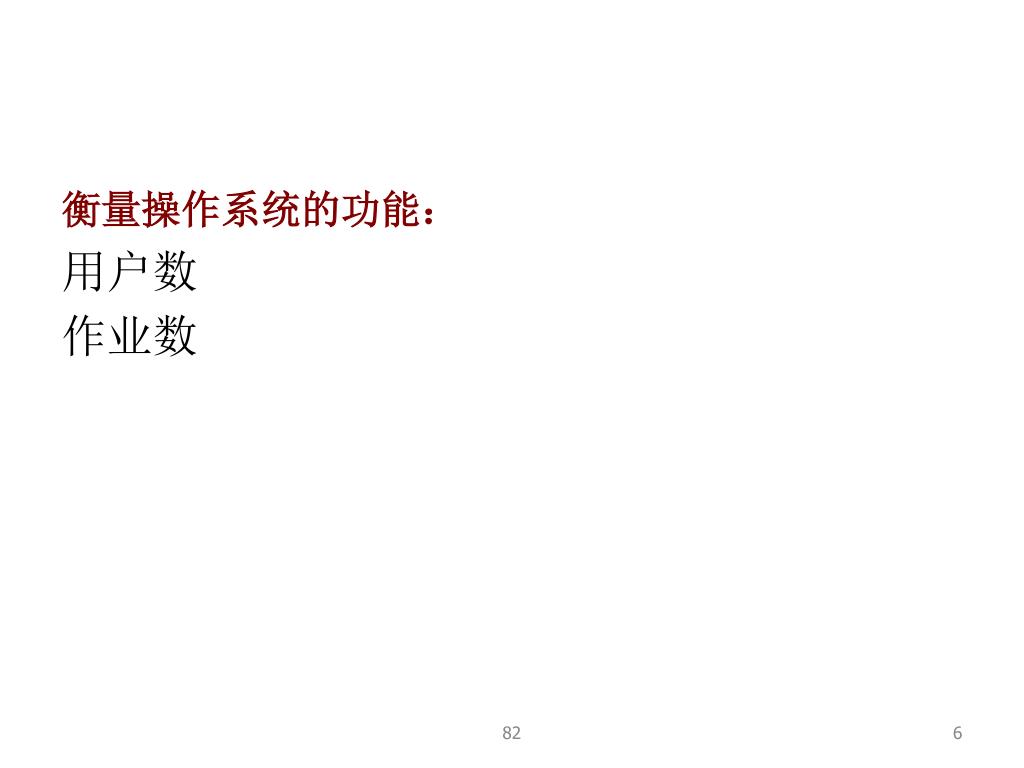

衡量操作系统的功能： 用户数作业数 82

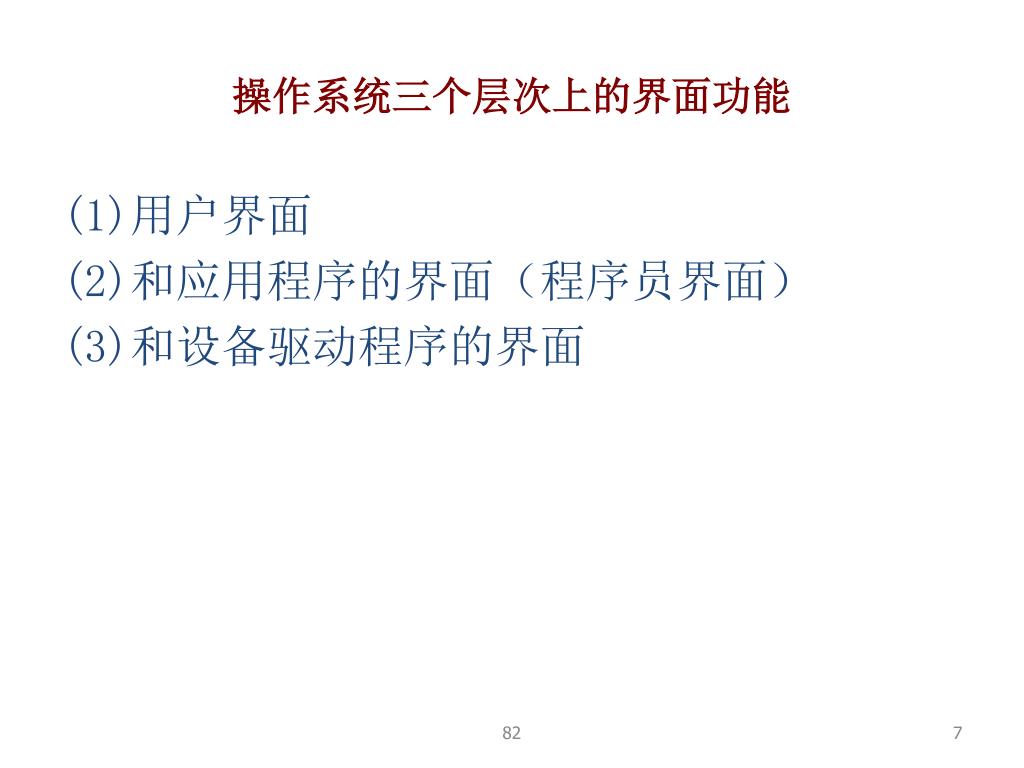

操作系统三个层次上的界面功能 (1)用户界面 (2)和应用程序的界面（程序员界面） (3)和设备驱动程序的界面 82

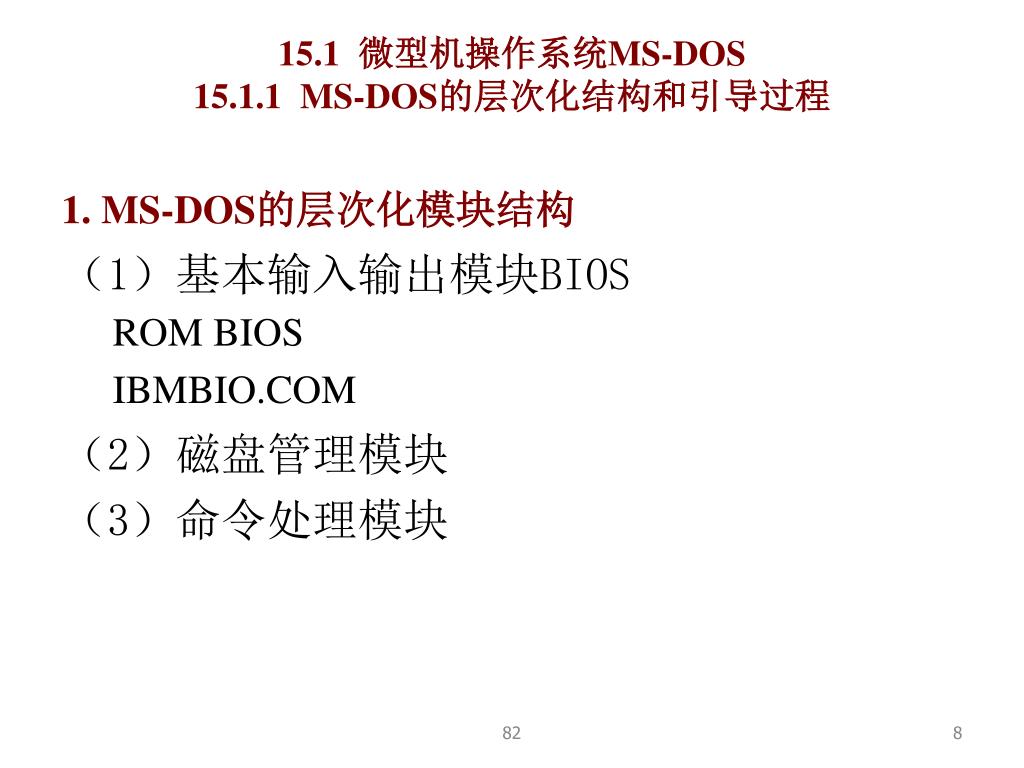

15.1 微型机操作系统MS-DOS15.1.1 MS-DOS的层次化结构和引导过程 1. MS-DOS的层次化模块结构（1）基本输入输出模块BIOS ROM BIOS IBMBIO.COM （2）磁盘管理模块（3）命令处理模块 82

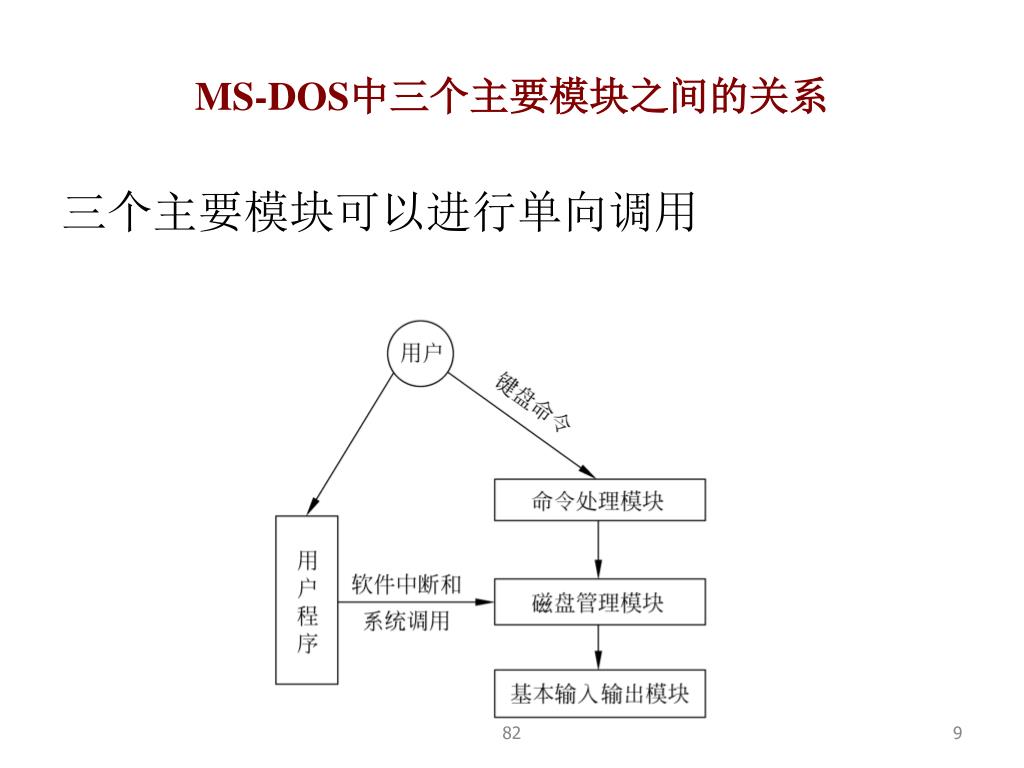

MS-DOS中三个主要模块之间的关系 三个主要模块可以进行单向调用 82

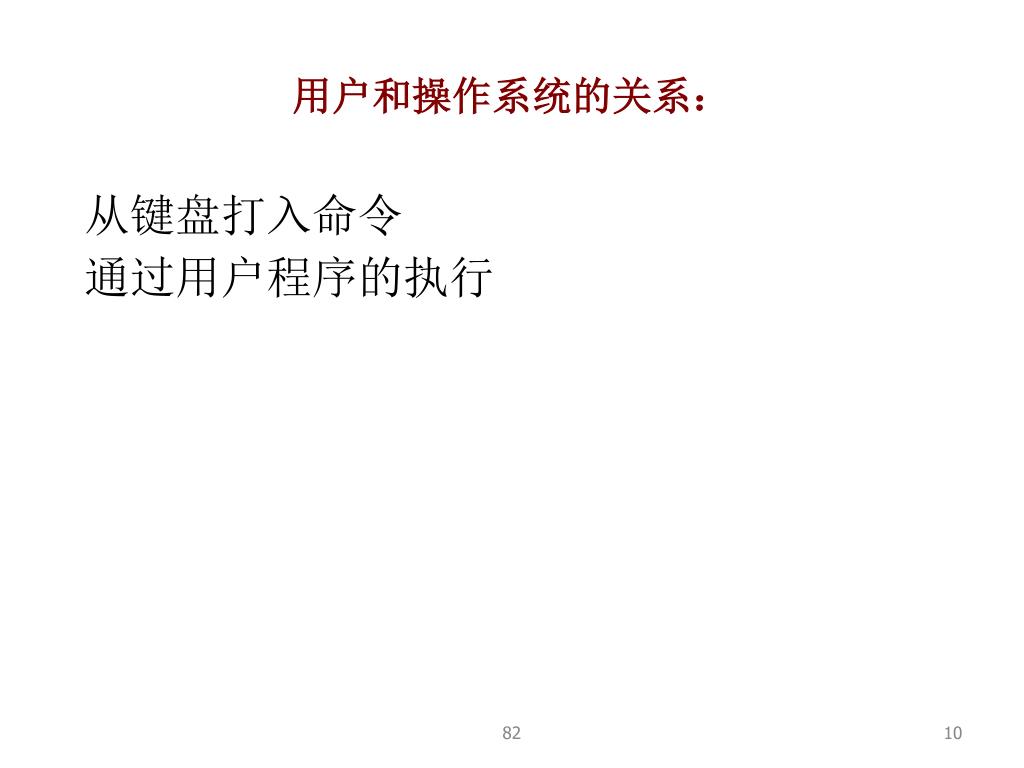

用户和操作系统的关系： 从键盘打入命令通过用户程序的执行 82

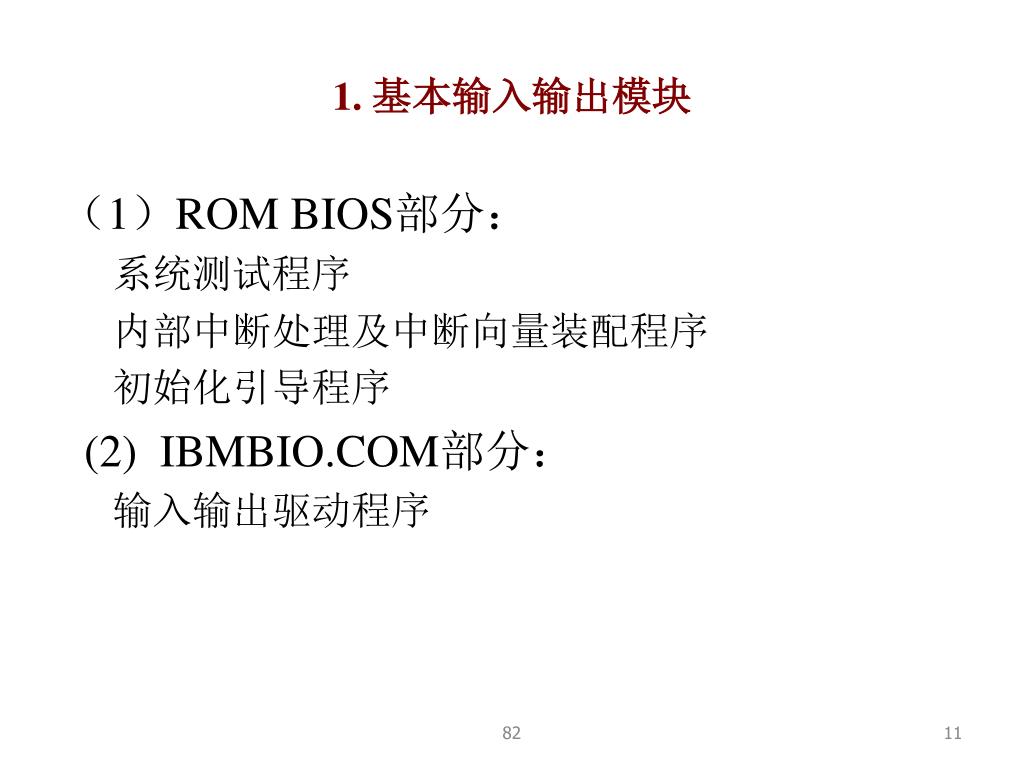

1. 基本输入输出模块 （1）ROM BIOS部分：系统测试程序内部中断处理及中断向量装配程序初始化引导程序 (2) IBMBIO.COM部分：输入输出驱动程序 82

I/O驱动程序对应的中断类型 类型0 除数为0的中断类型1 单步中断类型2 非屏蔽中断类型3 断点中断类型4 溢出中断类型5 打印屏幕中断类型8 时钟中断 82

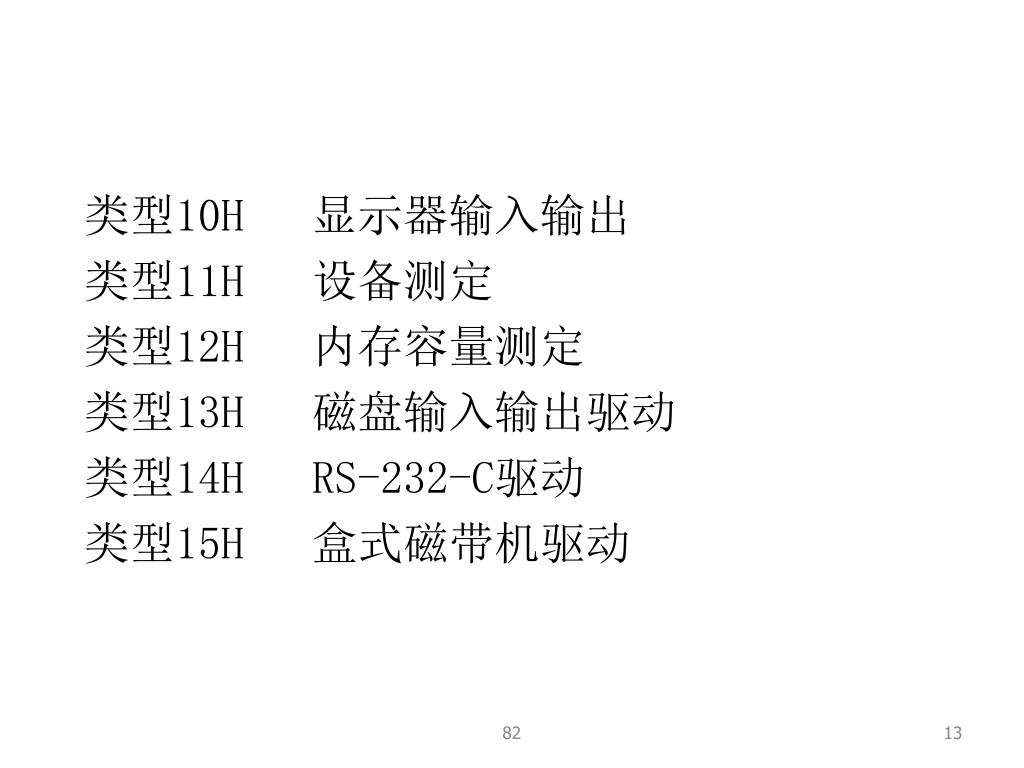

类型10H 显示器输入输出 类型11H 设备测定类型12H 内存容量测定类型13H 磁盘输入输出驱动类型14H RS-232-C驱动类型15H 盒式磁带机驱动 82

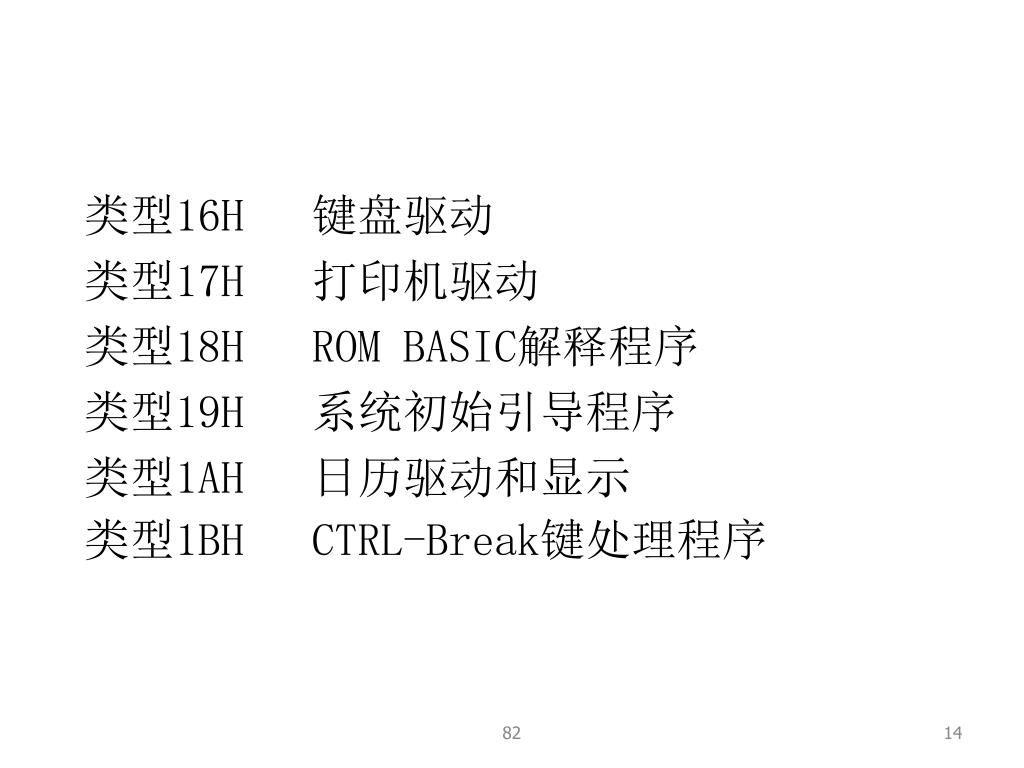

类型16H 键盘驱动 类型17H 打印机驱动类型18H ROM BASIC解释程序类型19H 系统初始引导程序类型1AH 日历驱动和显示类型1BH CTRL-Break键处理程序 82

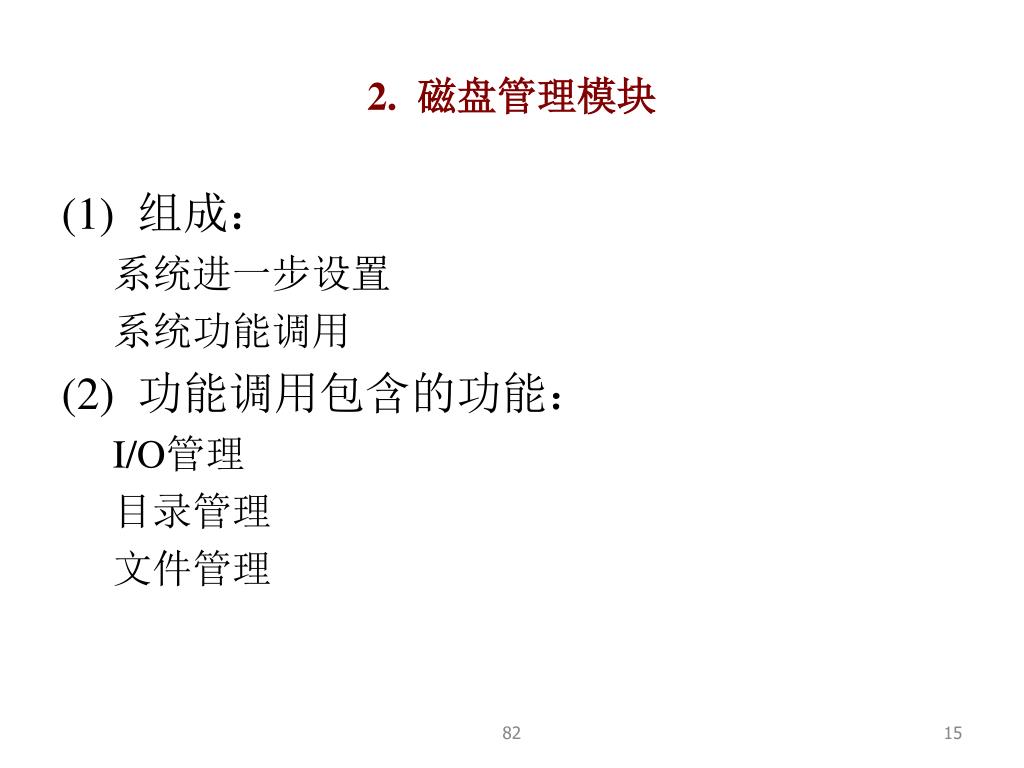

2. 磁盘管理模块 (1) 组成：系统进一步设置系统功能调用 (2) 功能调用包含的功能： I/O管理目录管理文件管理 82

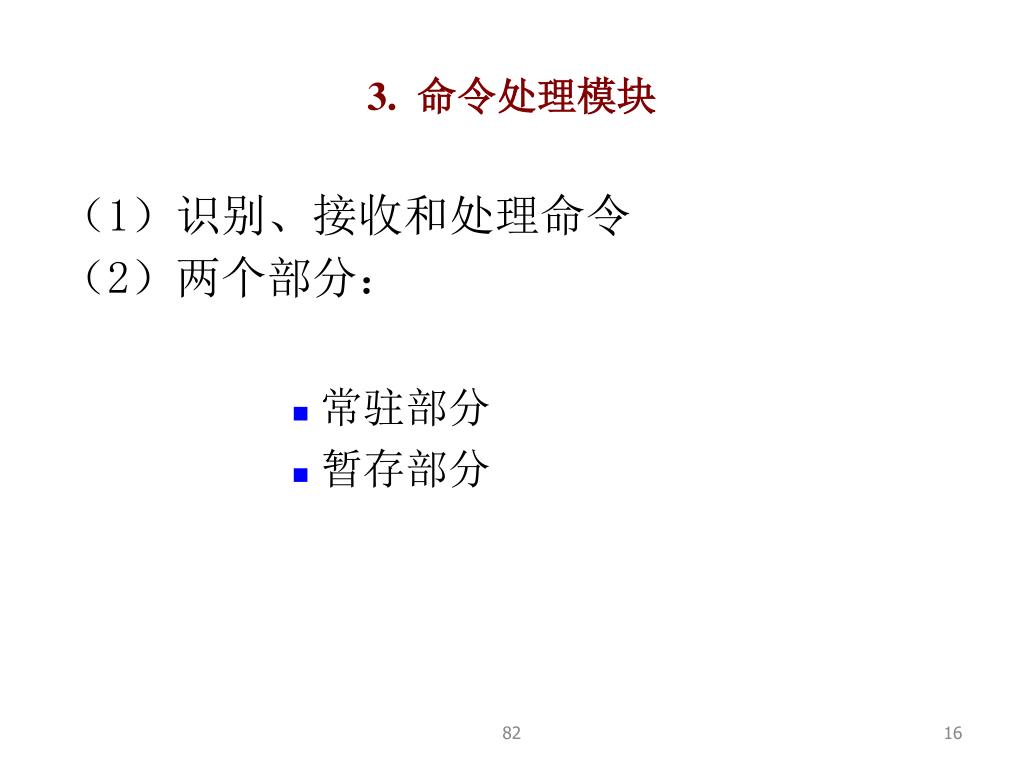

3. 命令处理模块 （1）识别、接收和处理命令（2）两个部分： • 常驻部分 • 暂存部分 82

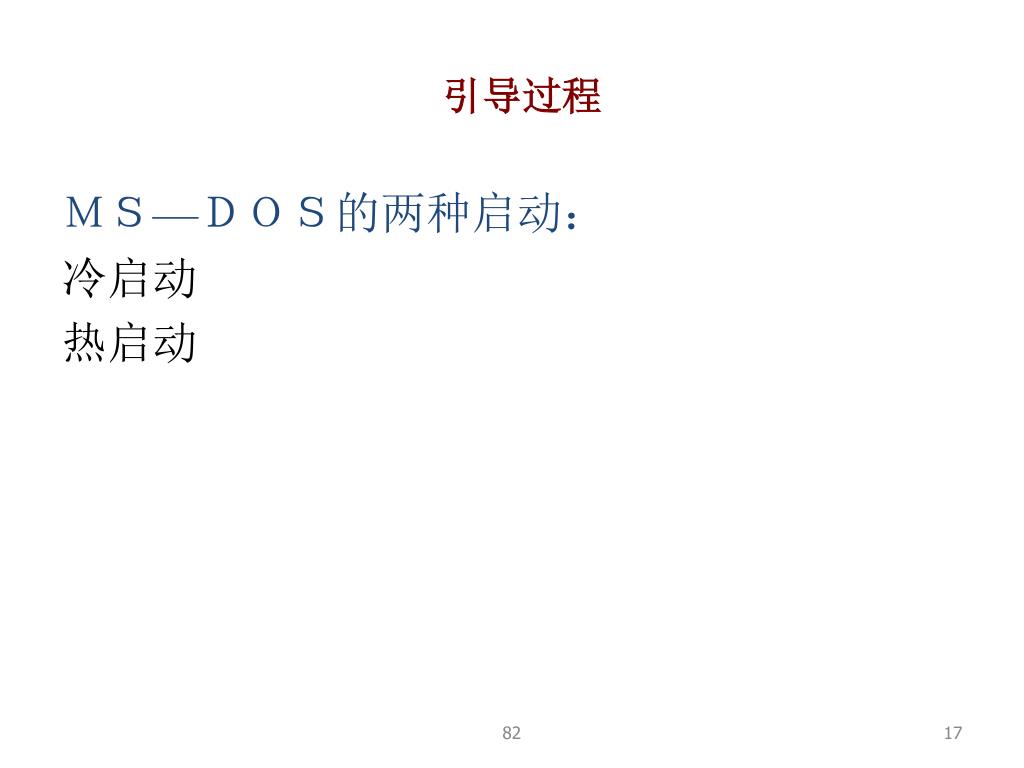

引导过程 ＭＳ—ＤＯＳ的两种启动：冷启动热启动 82

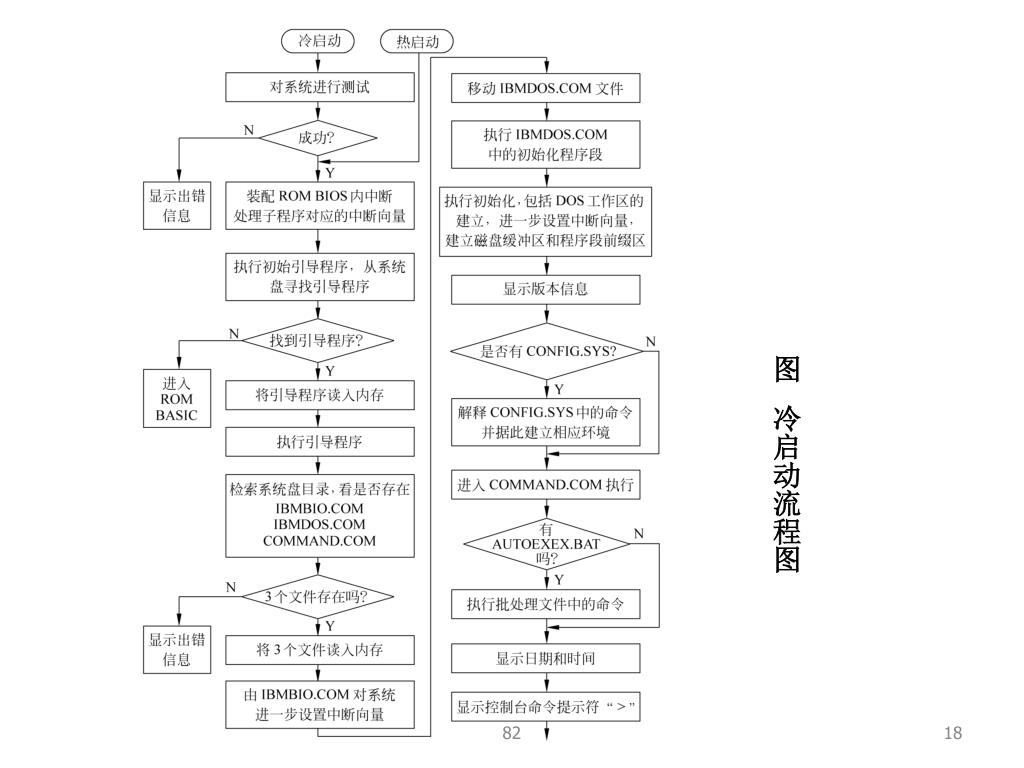

图冷启动流程图 82

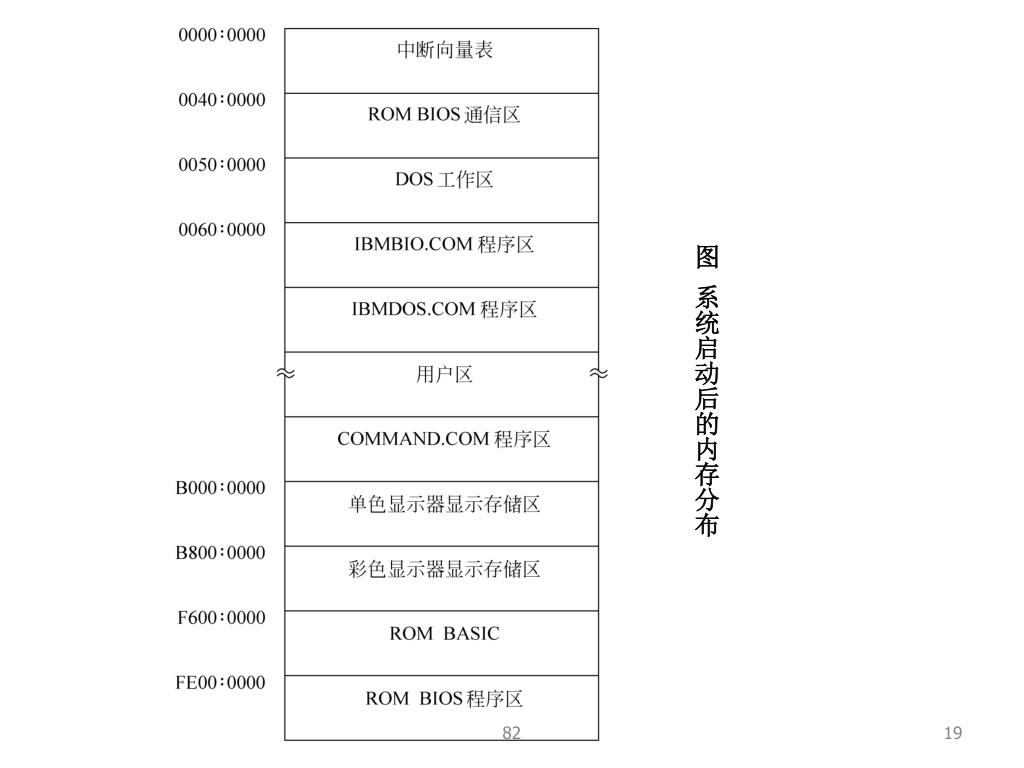

图系统启动后的内存分布 82

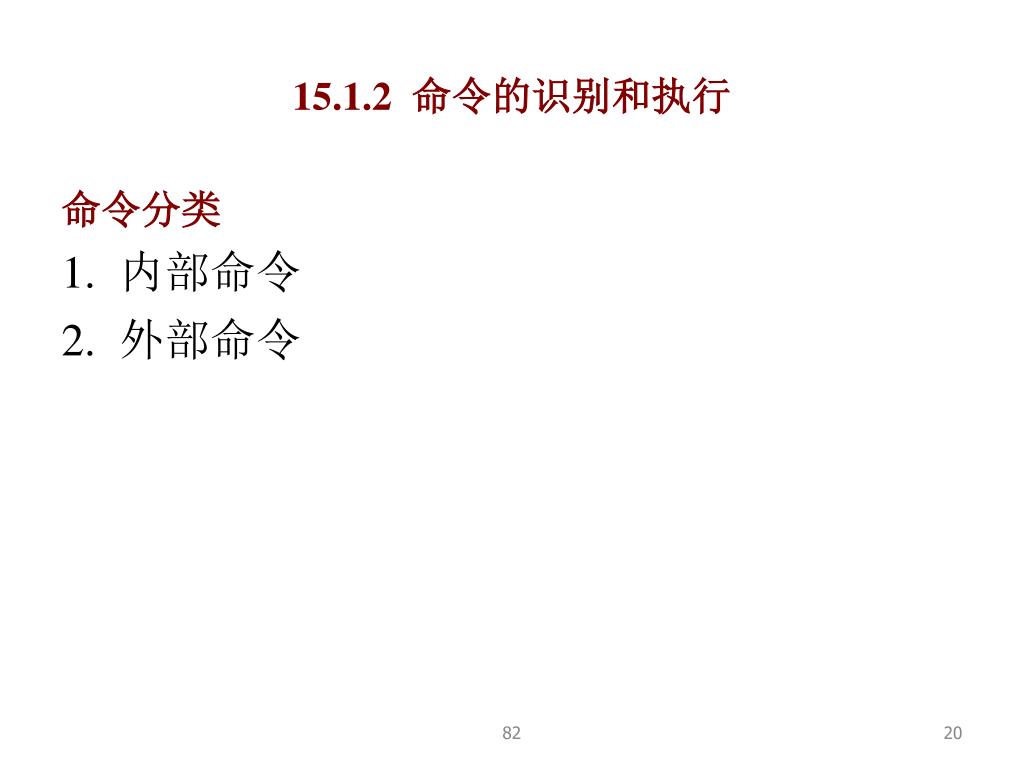

15.1.2 命令的识别和执行 命令分类 • 内部命令 • 外部命令 82

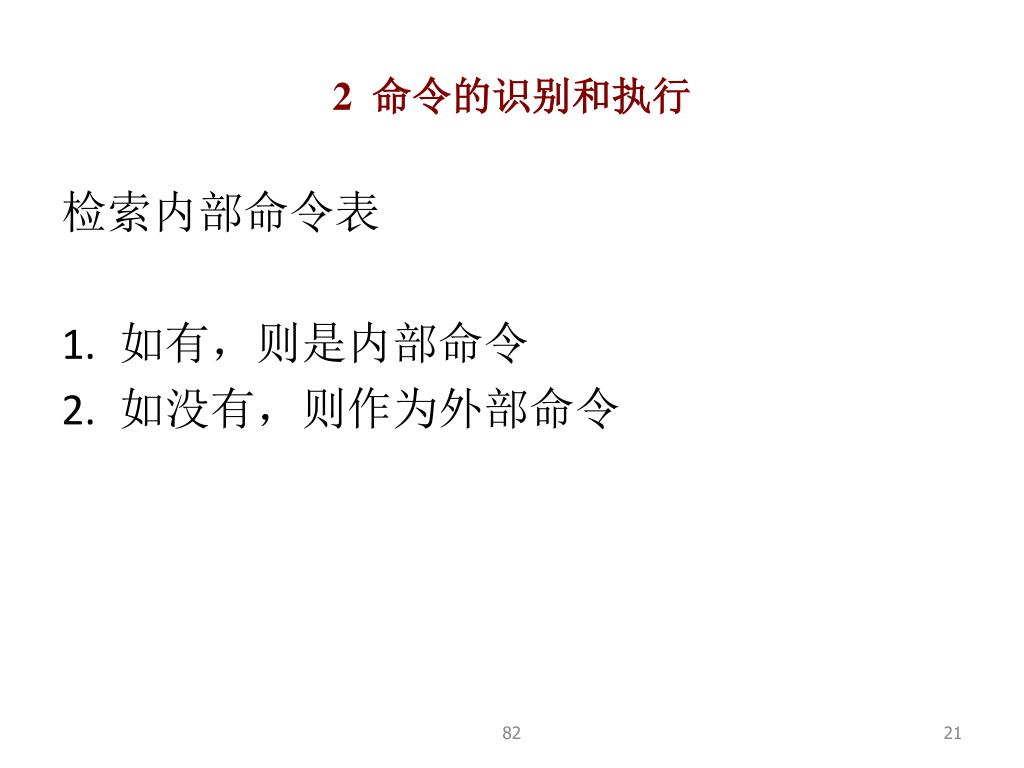

2 命令的识别和执行 检索内部命令表 • 如有，则是内部命令 • 如没有，则作为外部命令 82

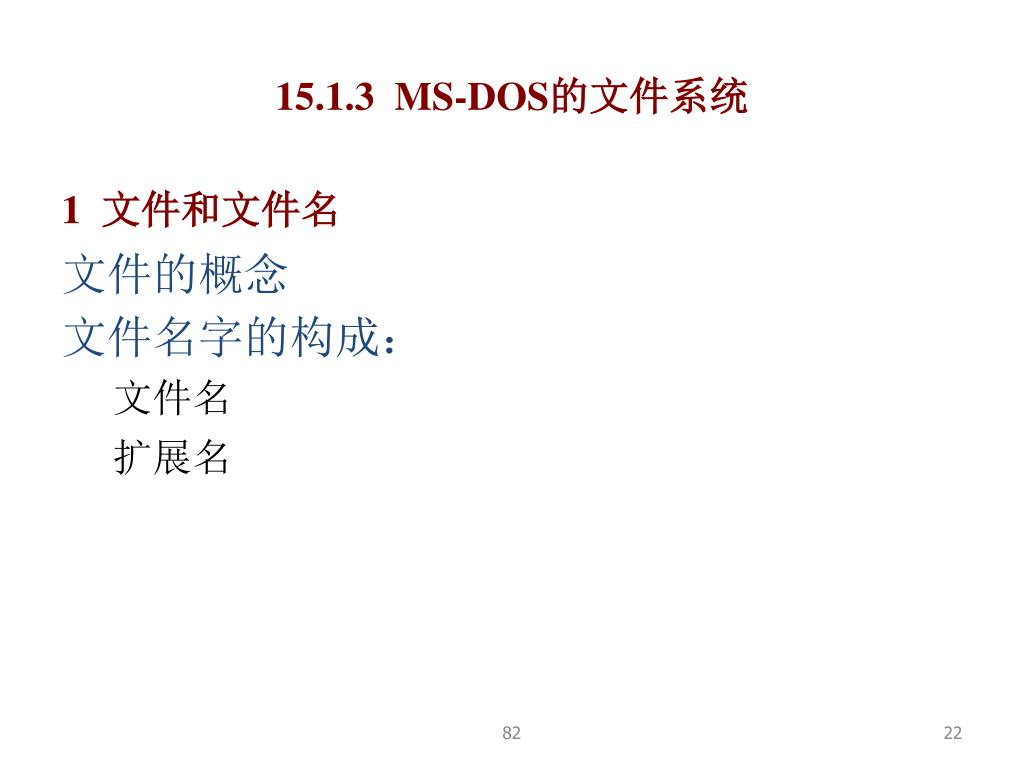

15.1.3 MS-DOS的文件系统 1 文件和文件名文件的概念文件名字的构成：文件名扩展名 82

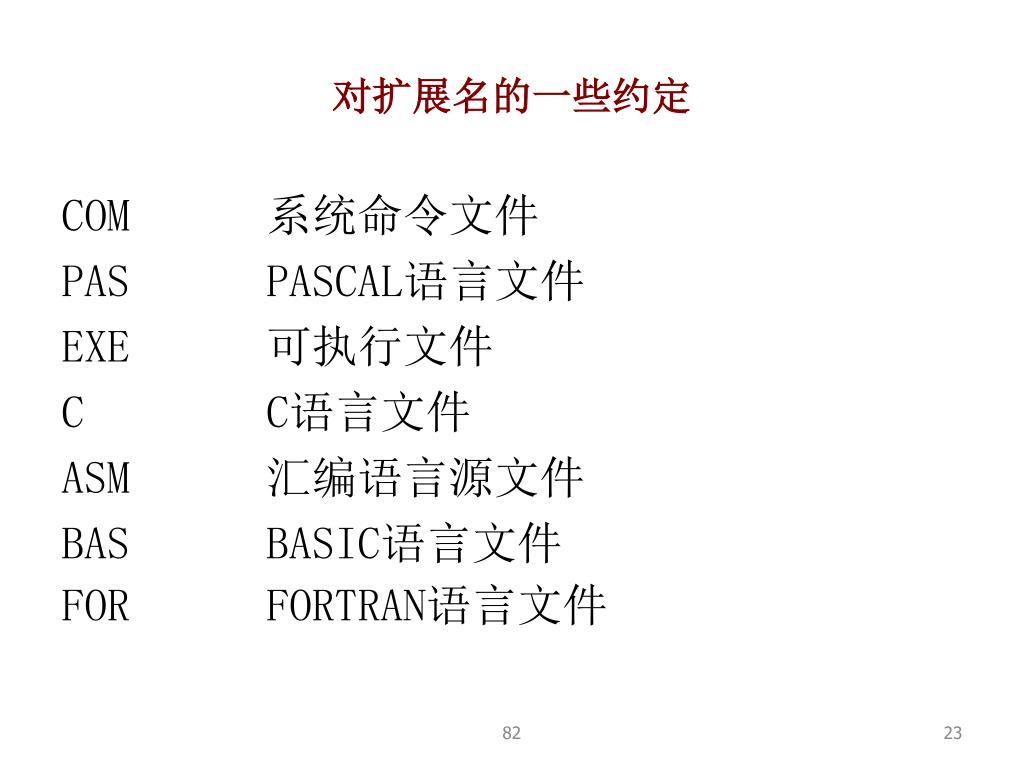

对扩展名的一些约定 COM 系统命令文件 PAS PASCAL语言文件 EXE 可执行文件 C C语言文件 ASM 汇编语言源文件 BAS BASIC语言文件 FOR FORTRAN语言文件 82

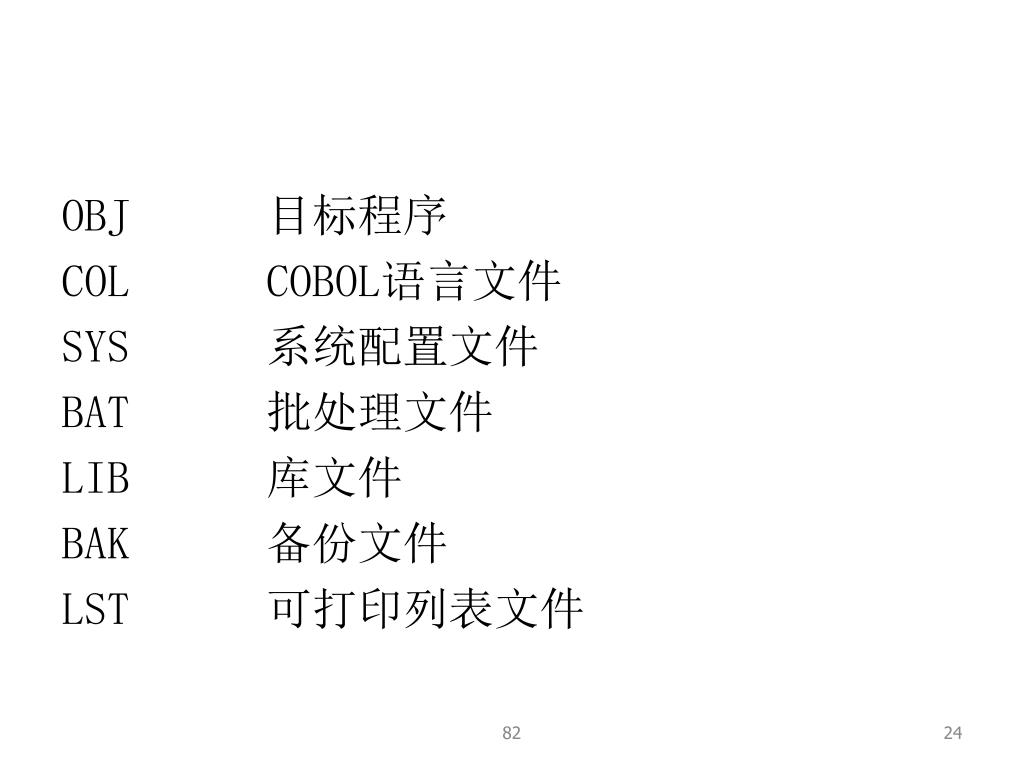

OBJ 目标程序 COL COBOL语言文件 SYS 系统配置文件 BAT 批处理文件 LIB 库文件 BAK 备份文件 LST 可打印列表文件 82

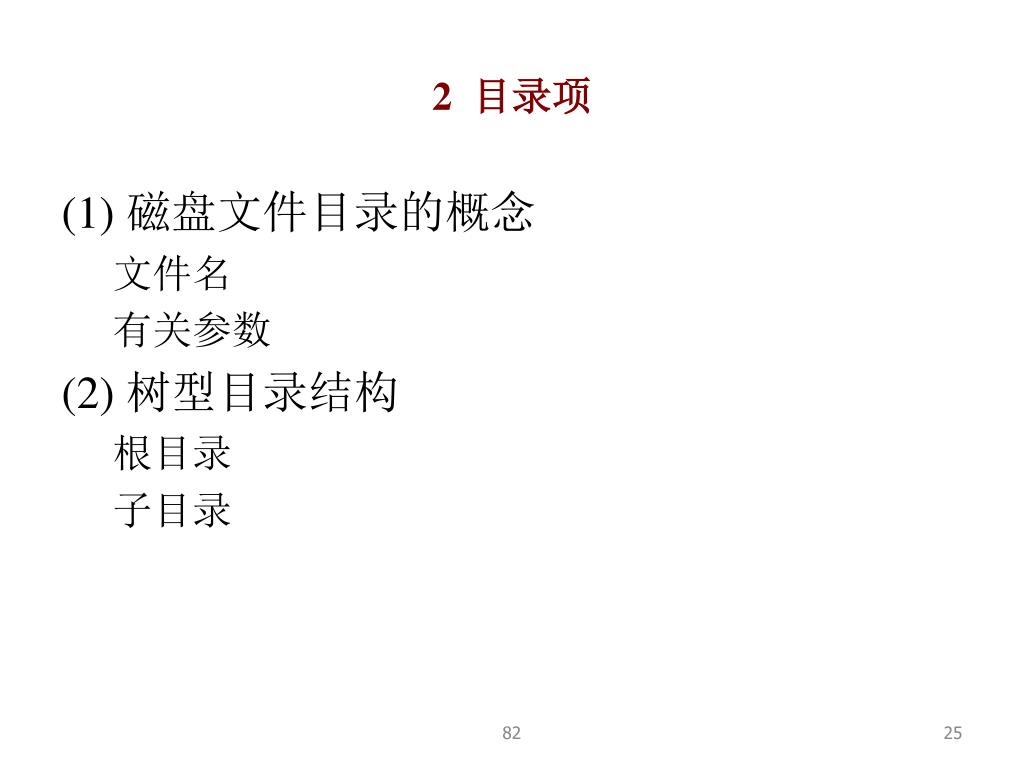

2 目录项 (1) 磁盘文件目录的概念文件名有关参数 (2) 树型目录结构根目录子目录 82

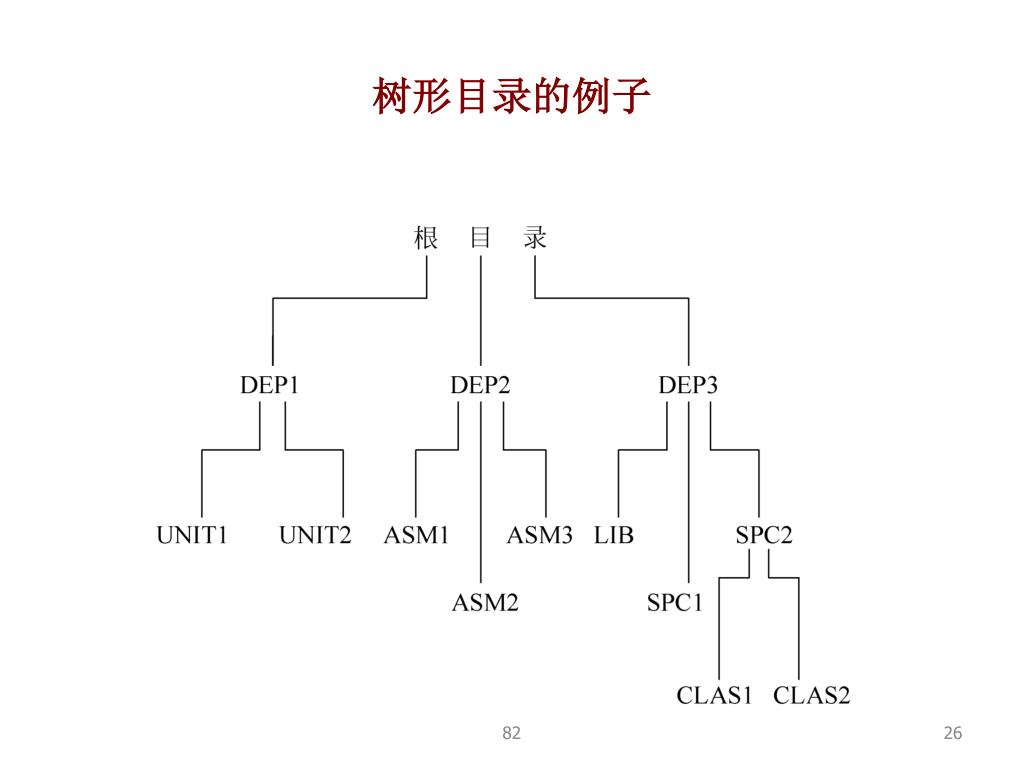

树形目录的例子 82

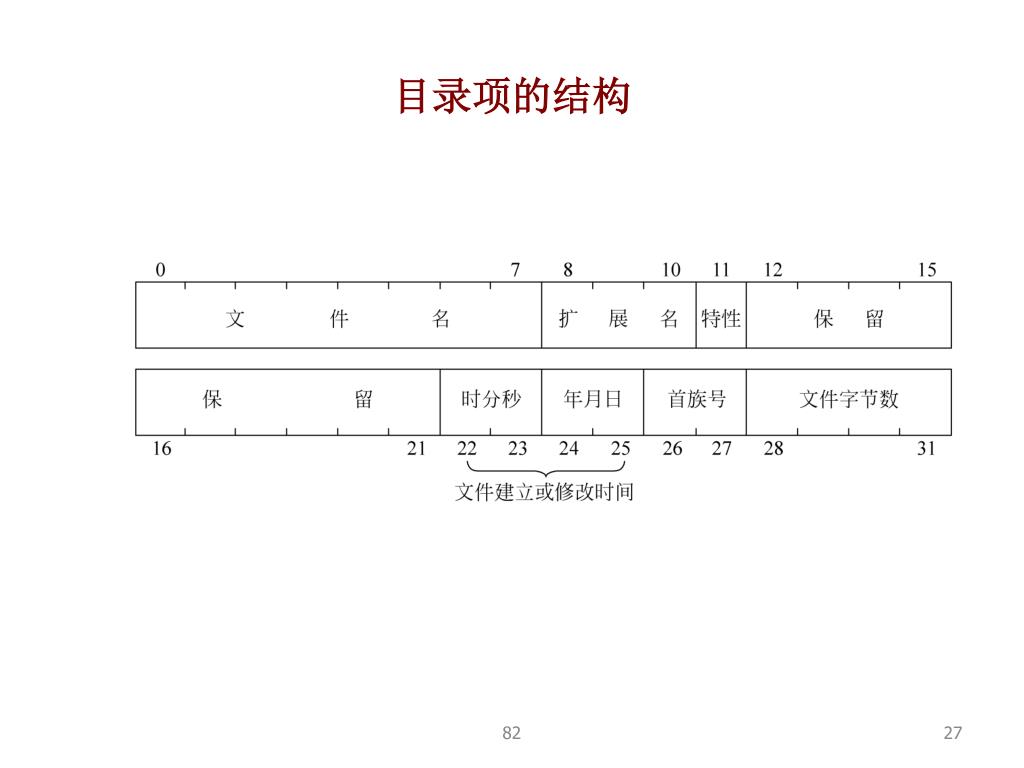

目录项的结构 82

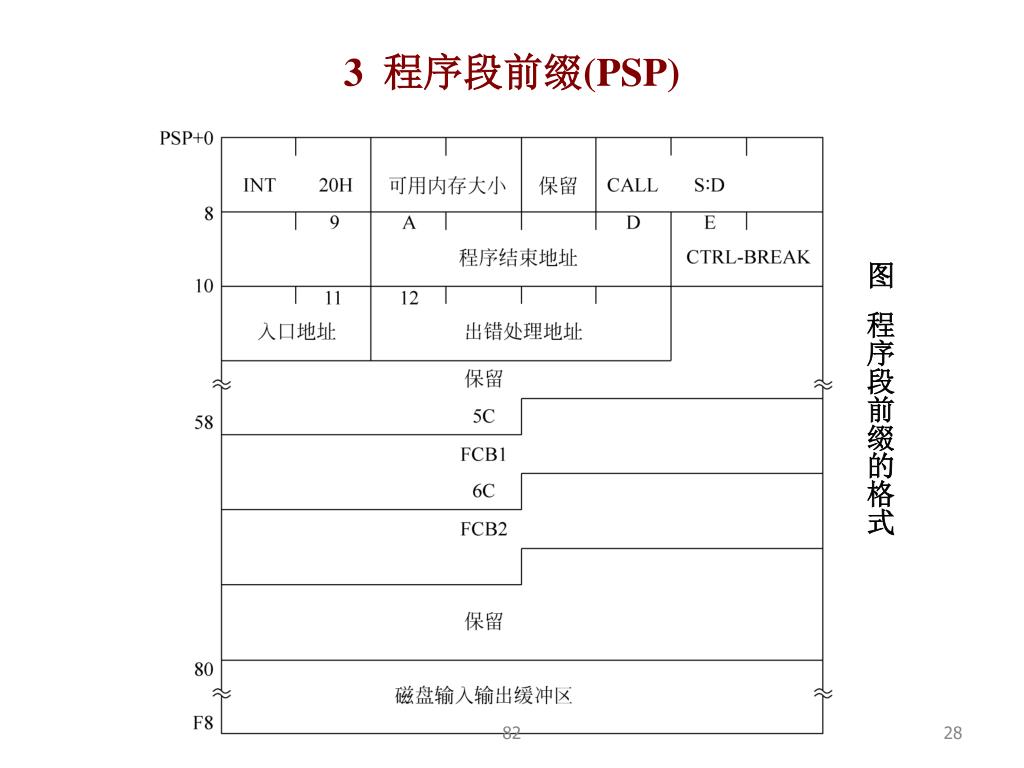

3 程序段前缀(PSP) 图程序段前缀的格式 82

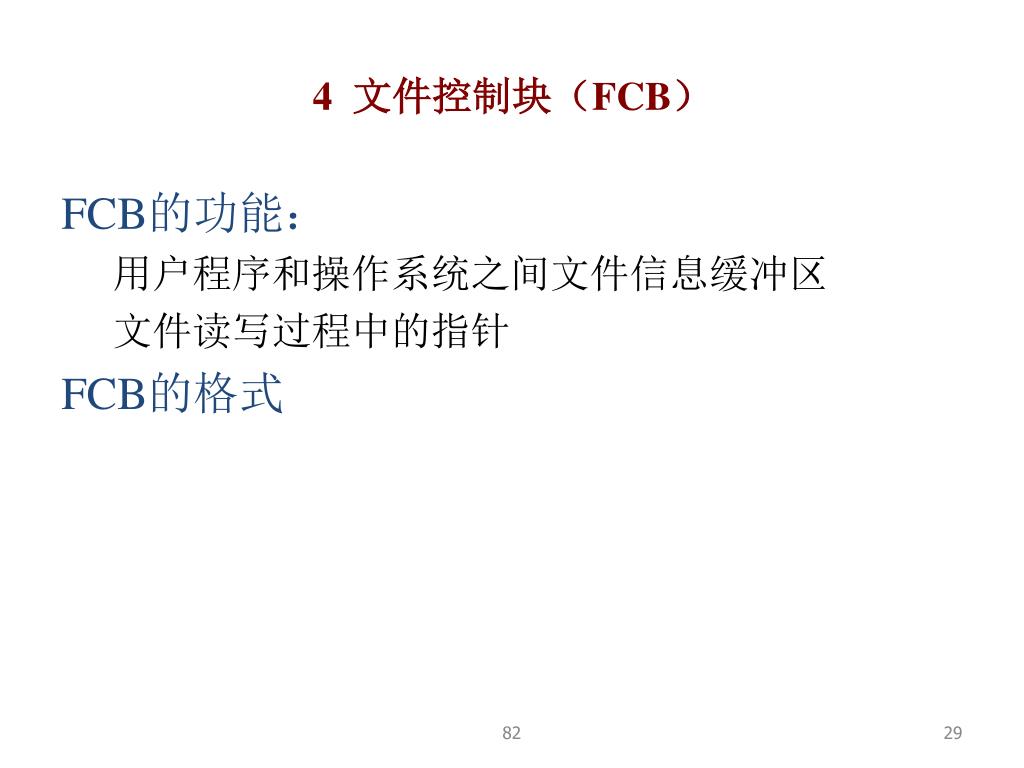

4 文件控制块（FCB） FCB的功能：用户程序和操作系统之间文件信息缓冲区文件读写过程中的指针 FCB的格式 82

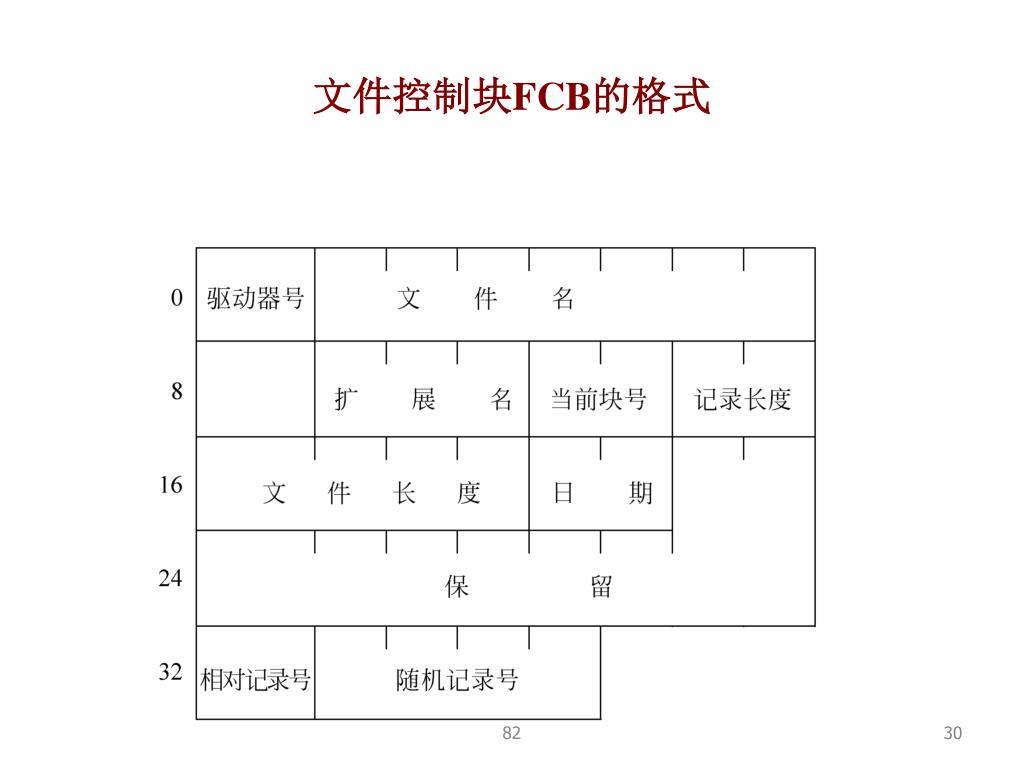

文件控制块FCB的格式 82

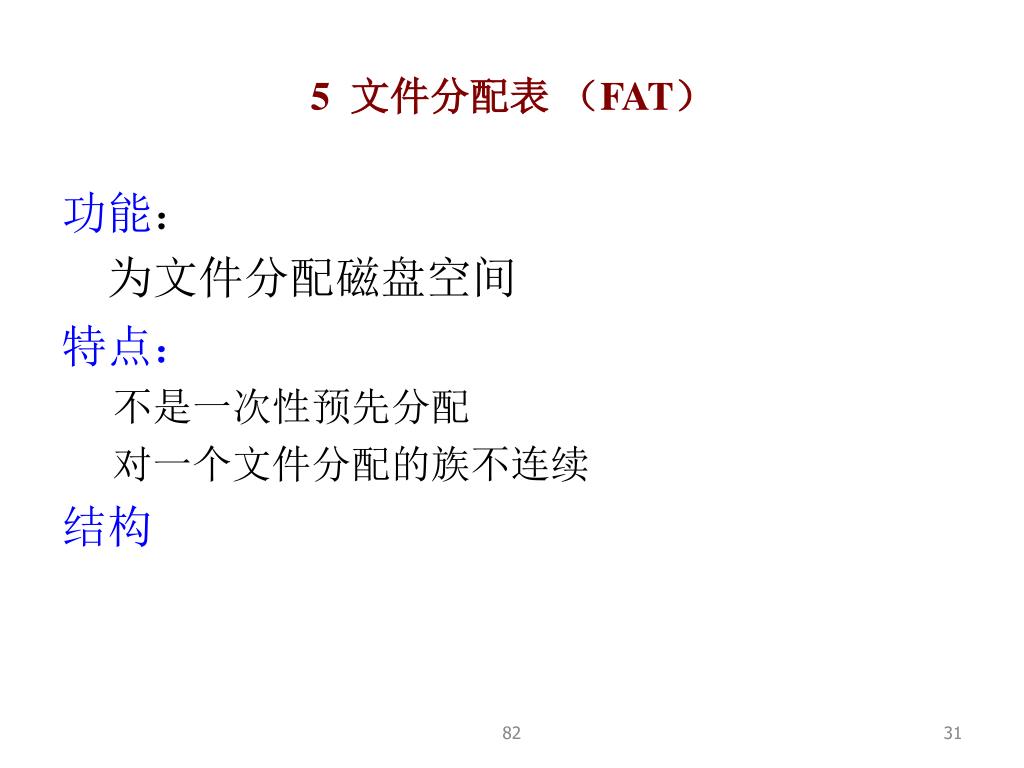

5 文件分配表（FAT） 功能：为文件分配磁盘空间特点：不是一次性预先分配对一个文件分配的族不连续结构 82

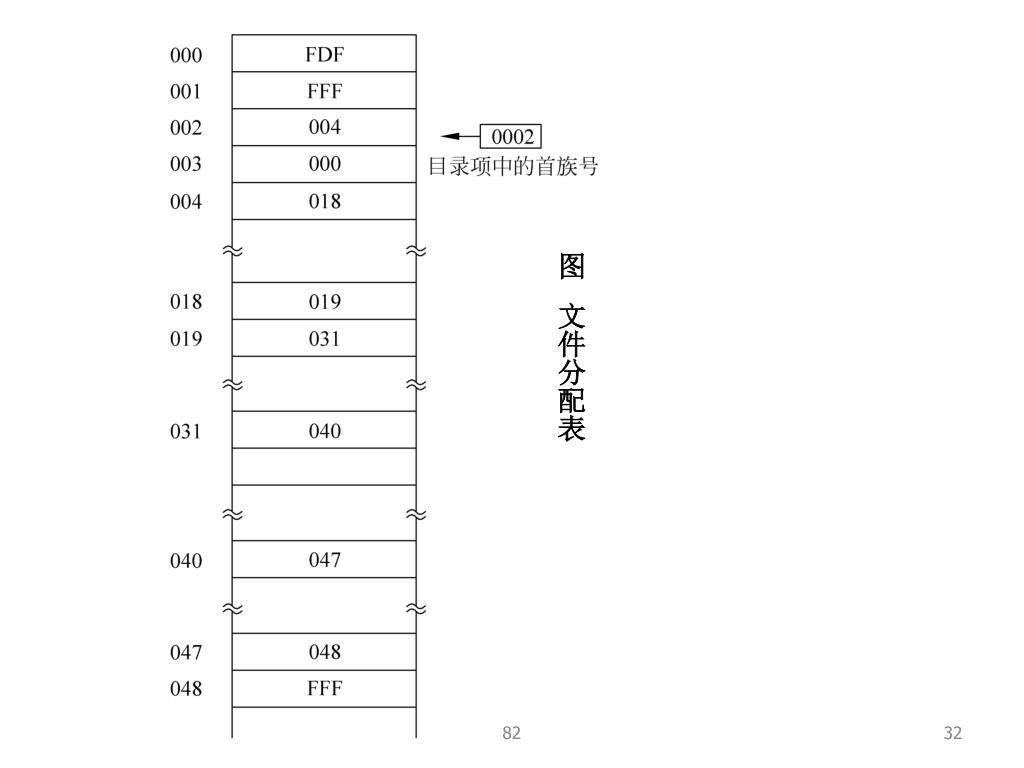

图文件分配表 82

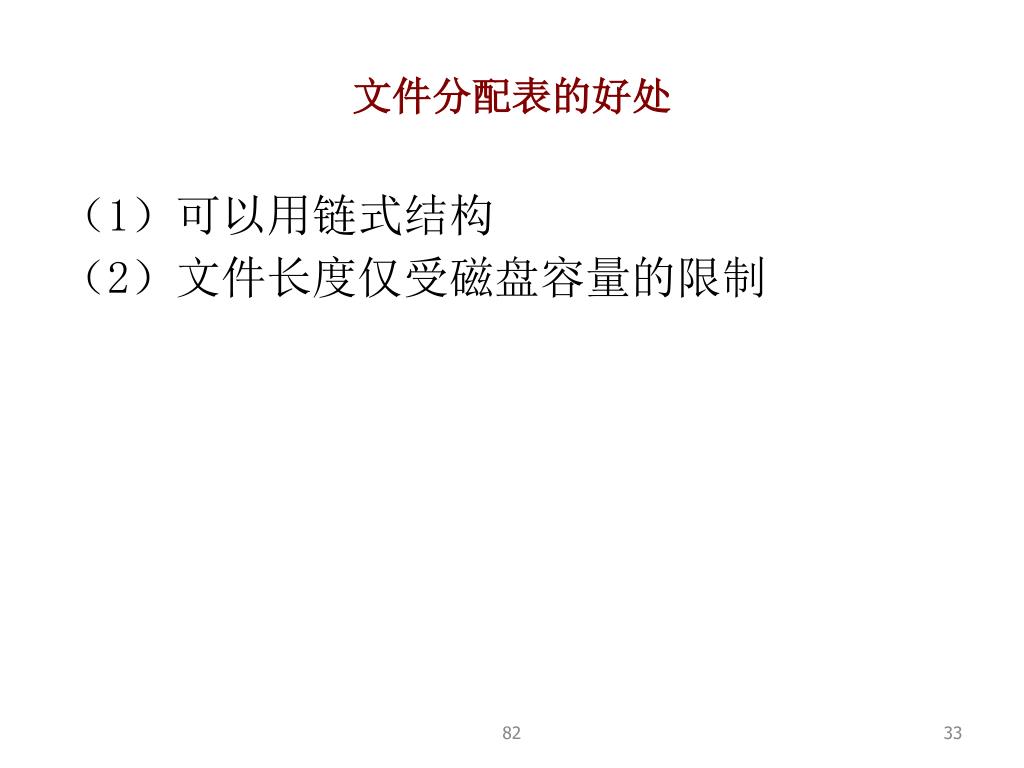

文件分配表的好处 （1）可以用链式结构（2）文件长度仅受磁盘容量的限制 82

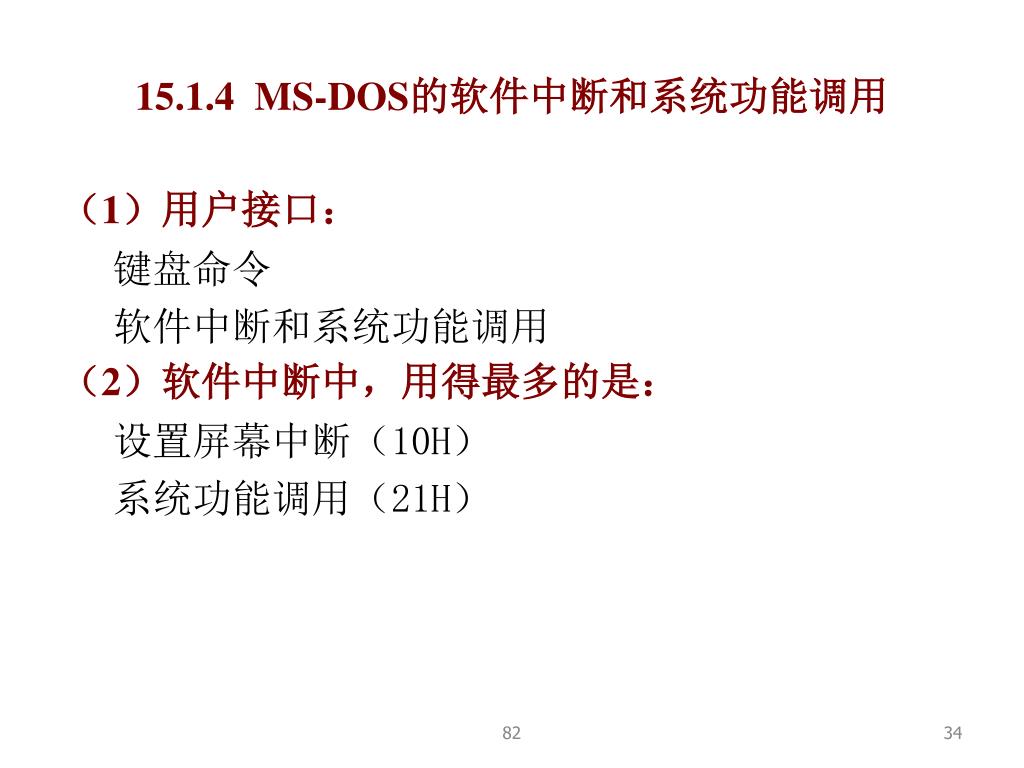

15.1.4 MS-DOS的软件中断和系统功能调用 （1）用户接口：键盘命令软件中断和系统功能调用（2）软件中断中，用得最多的是：设置屏幕中断（10H）系统功能调用（21H） 82

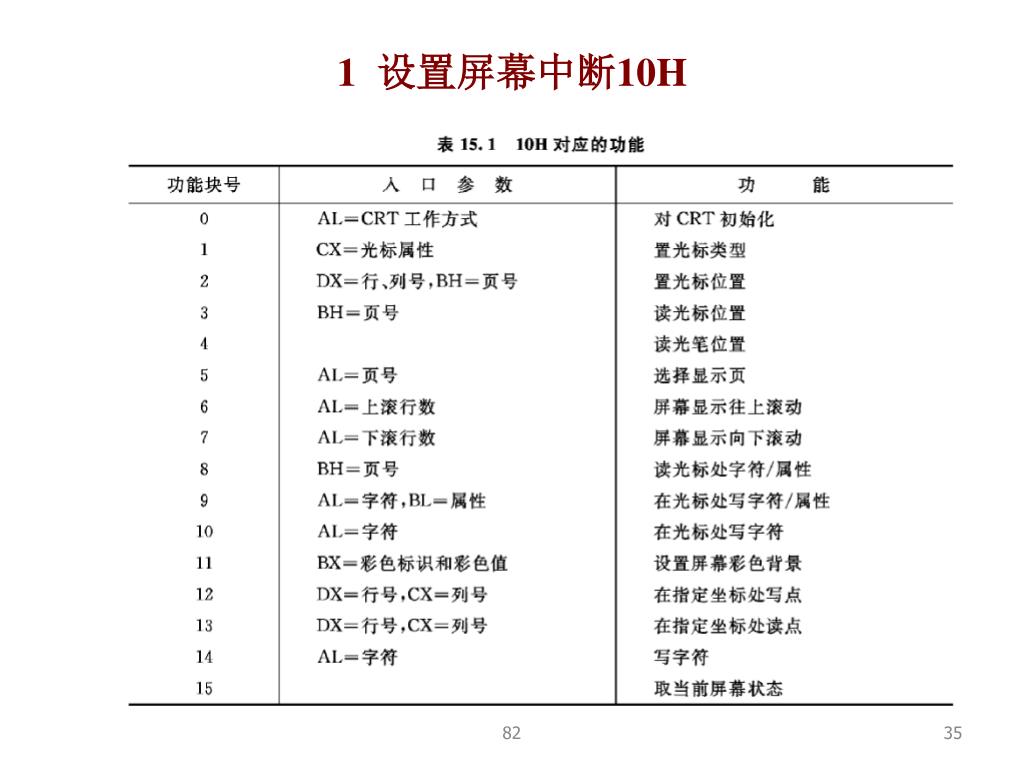

1 设置屏幕中断10H 82

10H软件中断的例子 ；利用滚行功能清除屏幕 CLEAR:MOV AH,6 ;滚行功能号 MOV AL,0 ;空白屏幕的代码 MOV CH,0 ;左上角的行号 MOV CL,0 ;左上角的列号 MOV DH,24 ;右下角的行号 MOV DL,79 ;右下角的列号 MOV BH,7 ;空白行属性 INT 10H ;清除屏幕 82

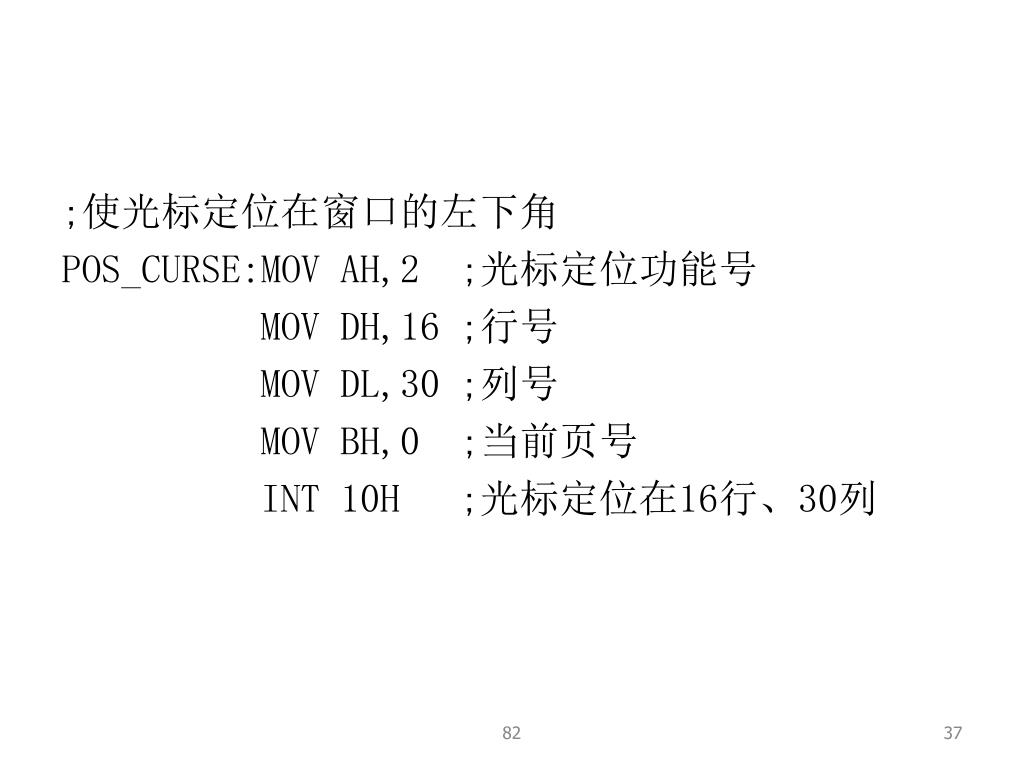

;使光标定位在窗口的左下角 POS_CURSE:MOV AH,2 ;光标定位功能号 MOV DH,16 ;行号 MOV DL,30 ;列号 MOV BH,0 ;当前页号 INT 10H ;光标定位在16行、30列 82

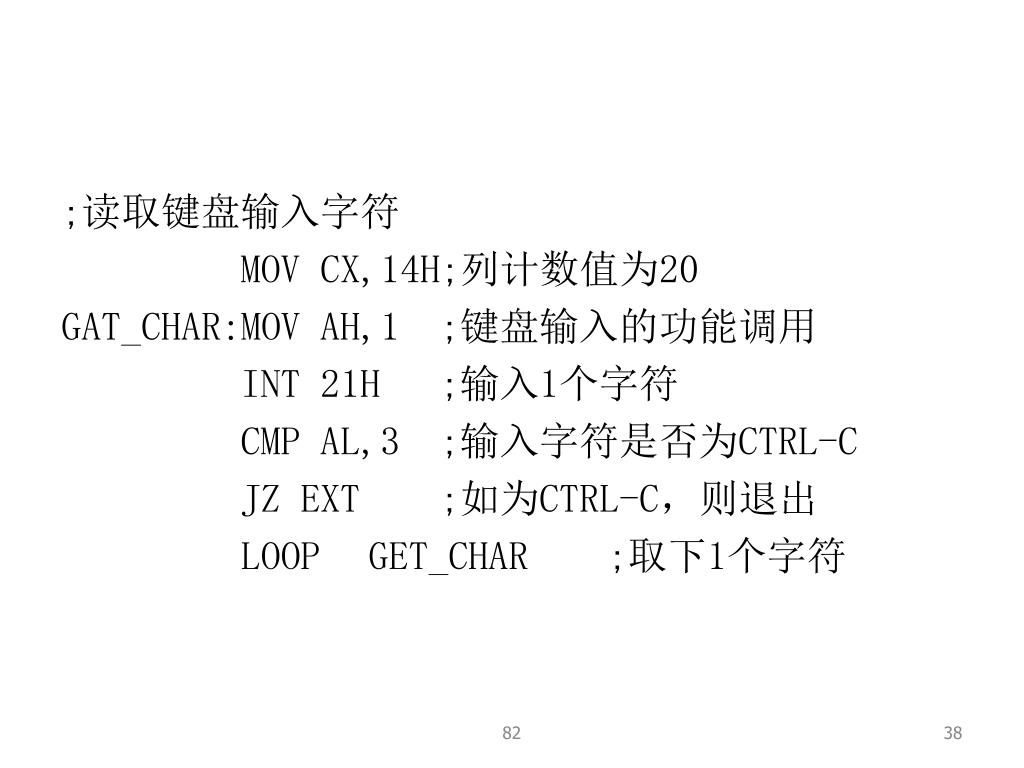

;读取键盘输入字符 MOV CX,14H;列计数值为20 GAT_CHAR:MOV AH,1 ;键盘输入的功能调用 INT 21H ;输入1个字符 CMP AL,3 ;输入字符是否为CTRL-C JZ EXT ;如为CTRL-C，则退出 LOOP GET_CHAR ;取下1个字符 82

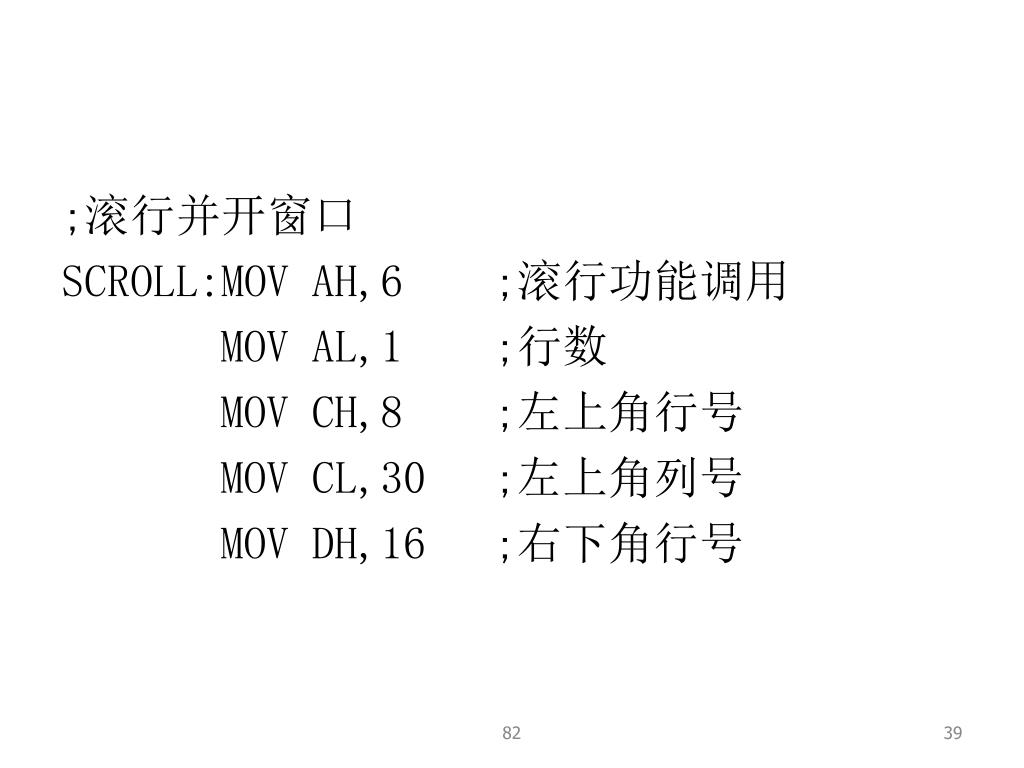

;滚行并开窗口 SCROLL:MOV AH,6 ;滚行功能调用 MOV AL,1 ;行数 MOV CH,8 ;左上角行号 MOV CL,30 ;左上角列号 MOV DH,16 ;右下角行号 82

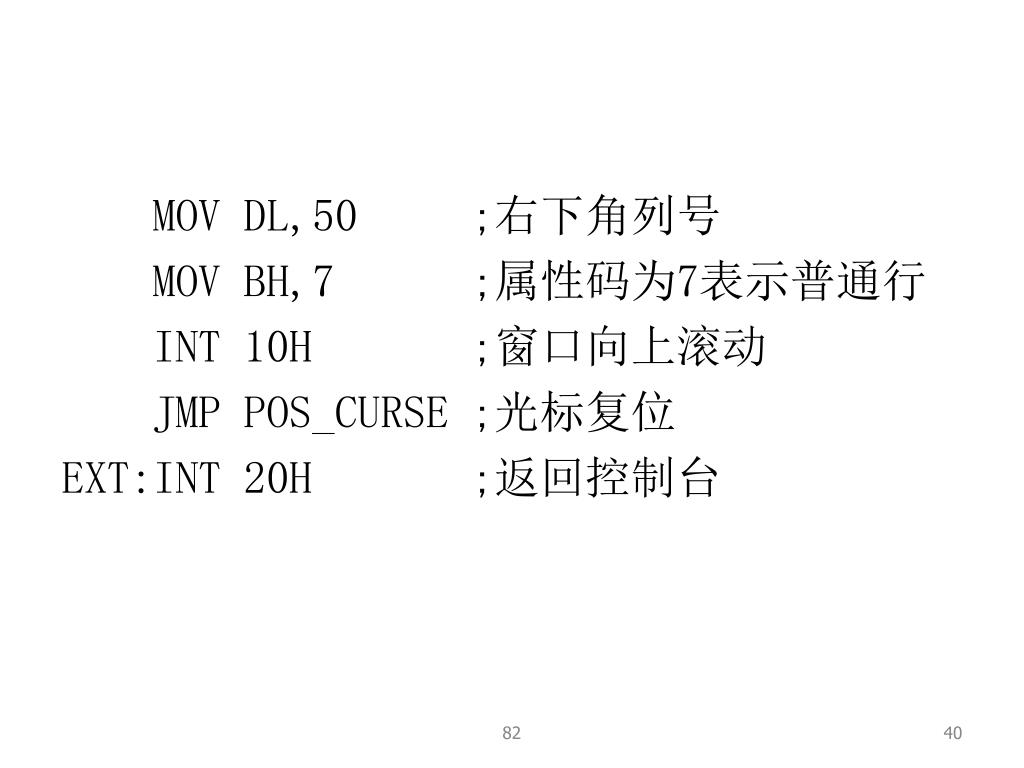

MOV DL,50 ;右下角列号 MOV BH,7 ;属性码为7表示普通行 INT 10H ;窗口向上滚动 JMP POS_CURSE ;光标复位 EXT:INT 20H ;返回控制台 82

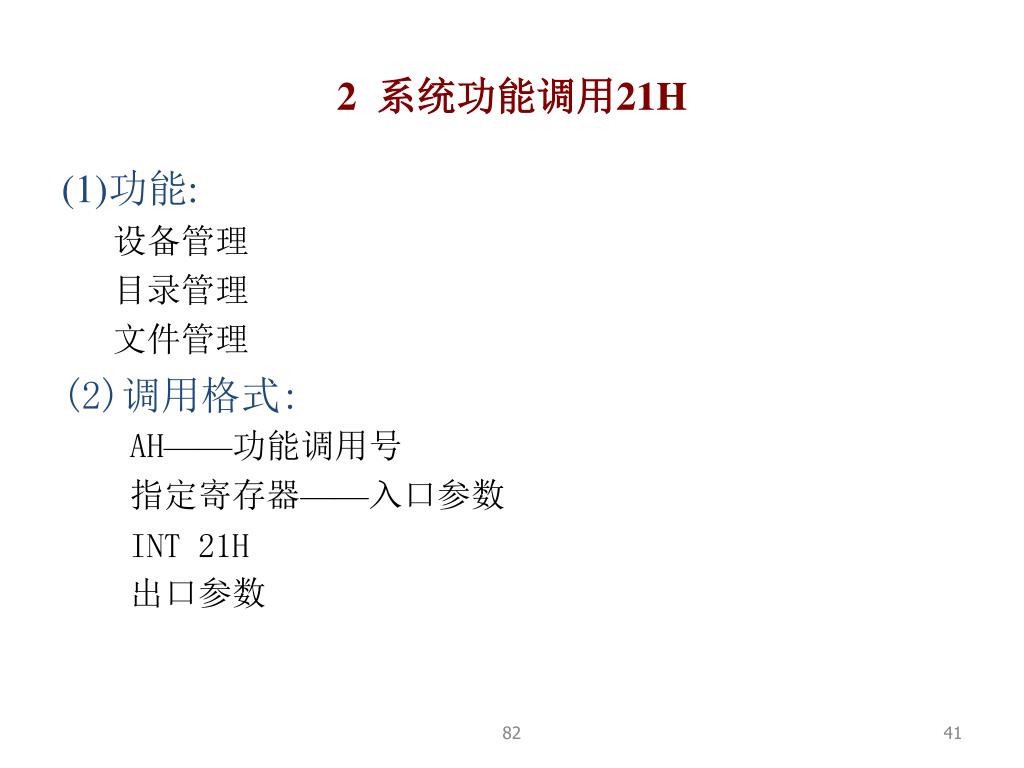

2 系统功能调用21H (1)功能: 设备管理目录管理文件管理 (2)调用格式: AH——功能调用号指定寄存器——入口参数 INT 21H 出口参数 82

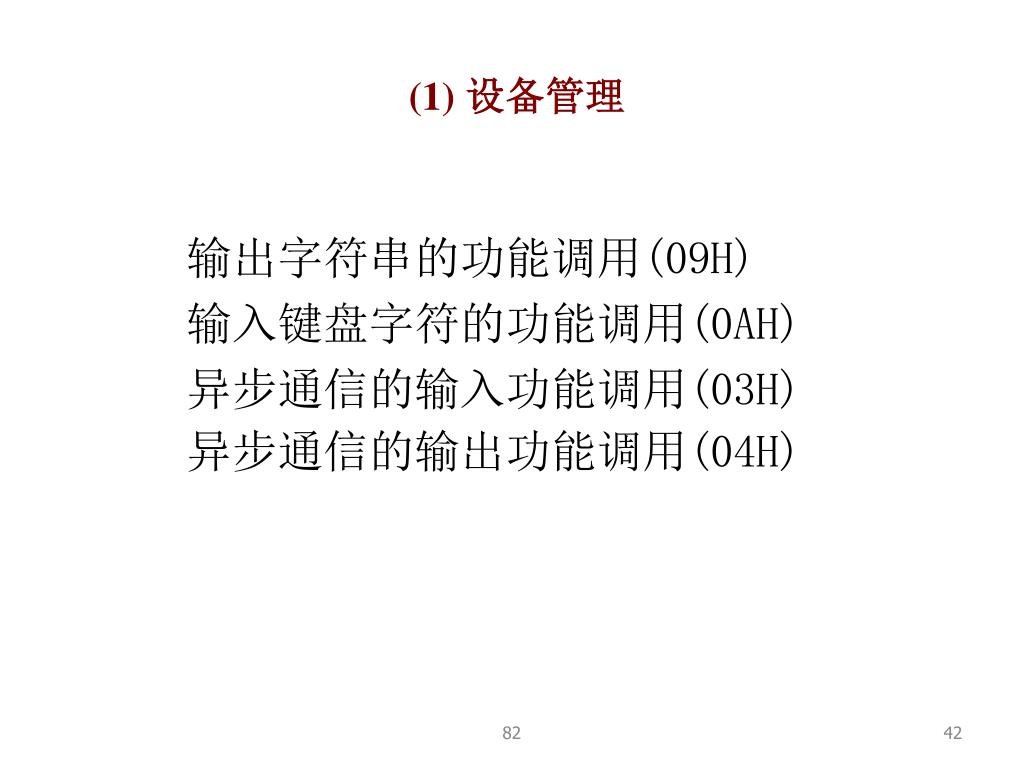

(1) 设备管理 输出字符串的功能调用(09H) 输入键盘字符的功能调用(0AH) 异步通信的输入功能调用(03H) 异步通信的输出功能调用(04H) 82

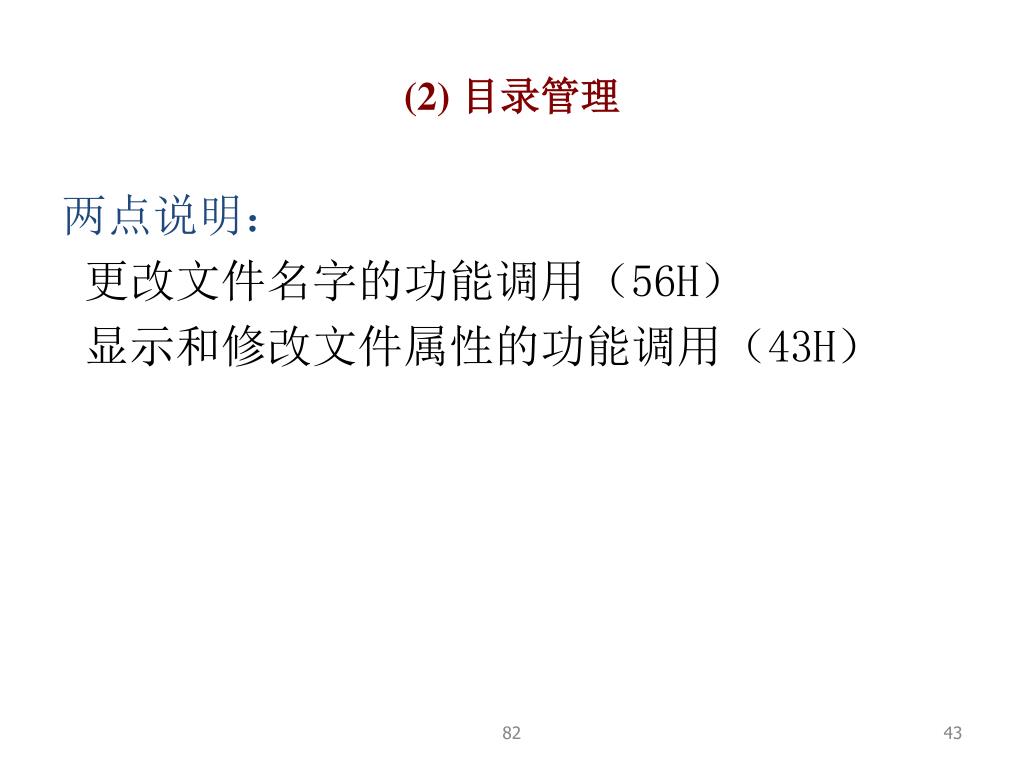

(2) 目录管理 两点说明：更改文件名字的功能调用（56H）显示和修改文件属性的功能调用（43H） 82

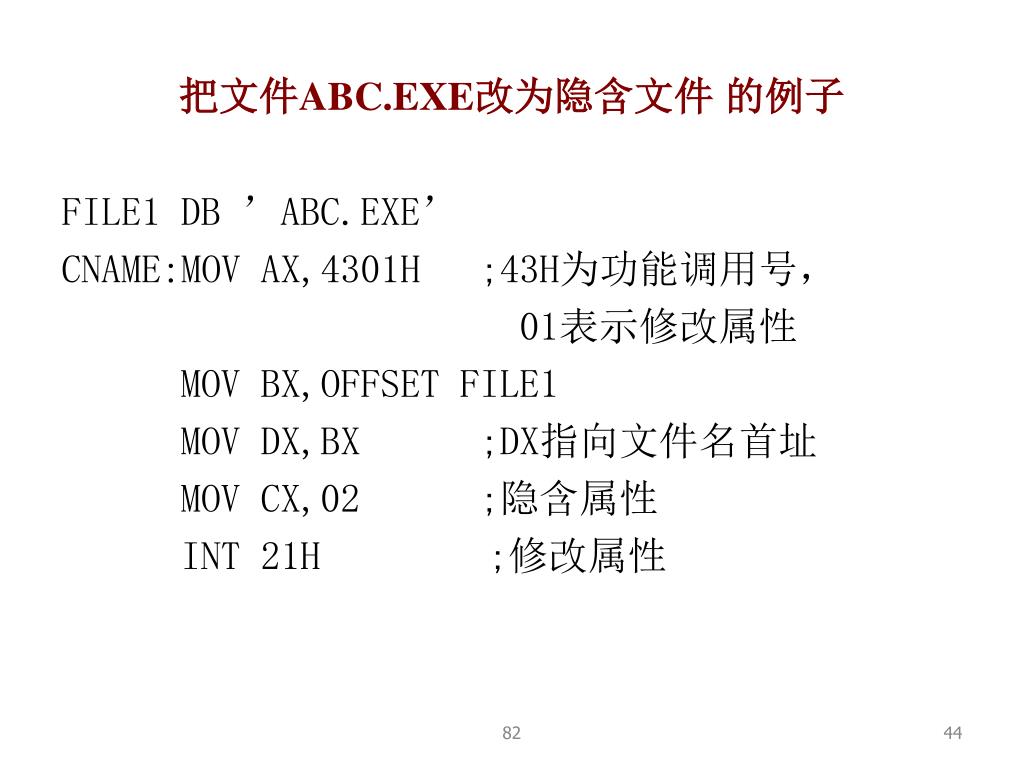

把文件ABC.EXE改为隐含文件的例子 FILE1 DB ’ABC.EXE’ CNAME:MOV AX,4301H ;43H为功能调用号， 01表示修改属性 MOV BX,OFFSET FILE1 MOV DX,BX ;DX指向文件名首址 MOV CX,02 ;隐含属性 INT 21H ;修改属性 82

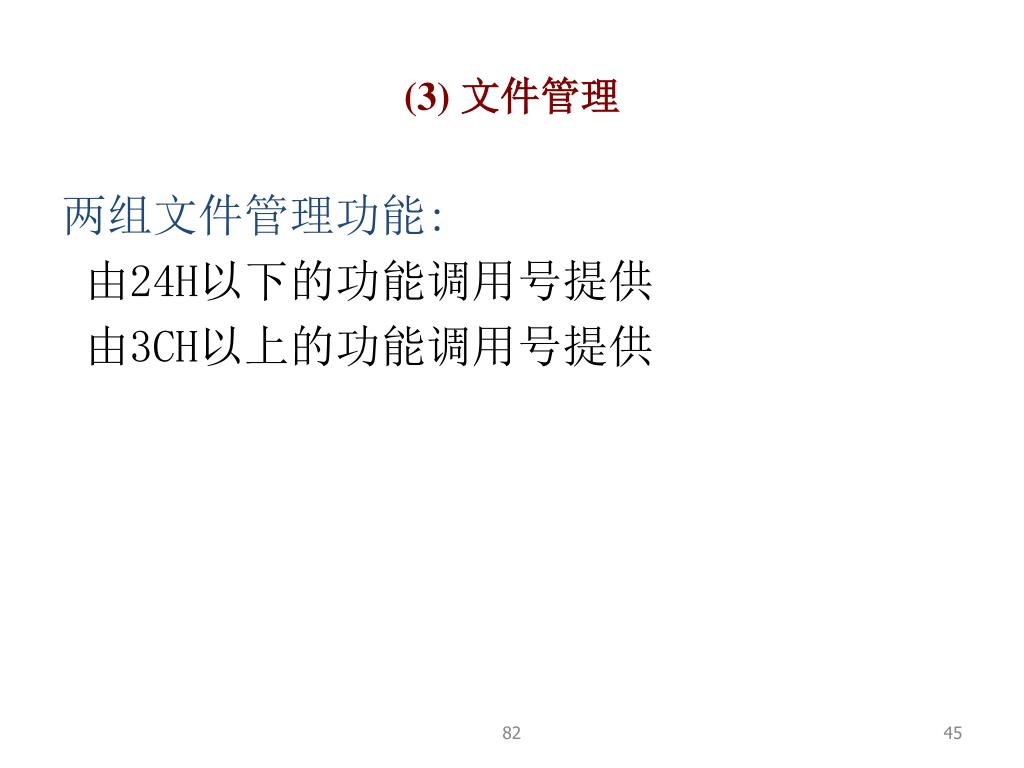

(3) 文件管理 两组文件管理功能: 由24H以下的功能调用号提供由3CH以上的功能调用号提供 82

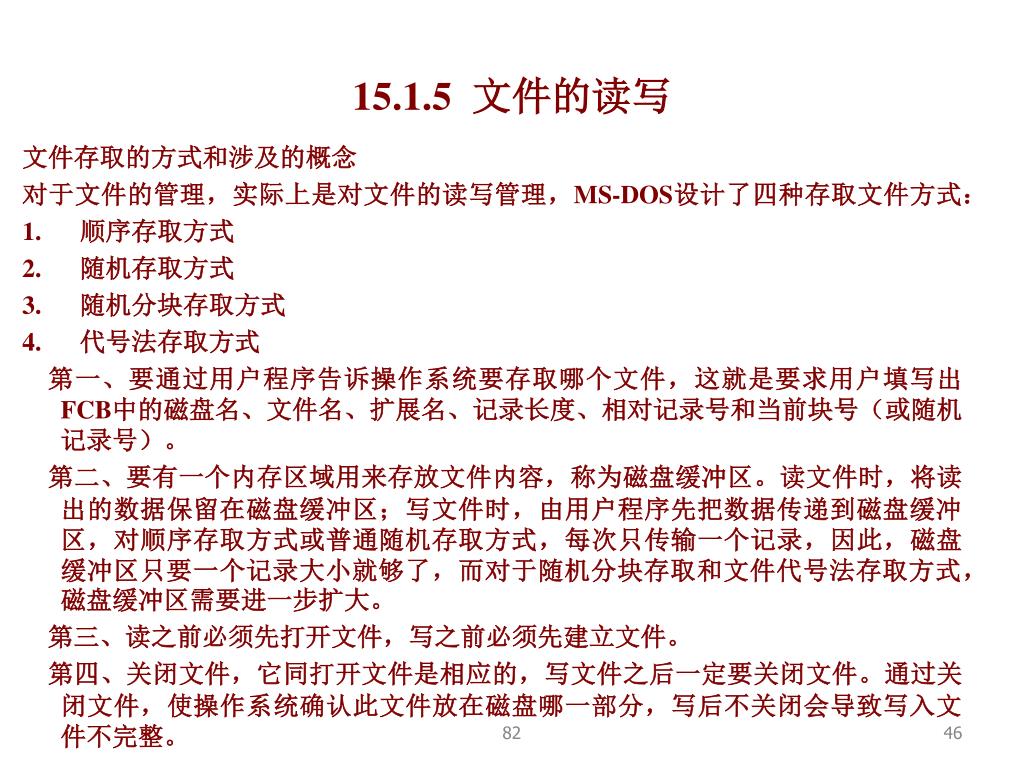

15.1.5 文件的读写 文件存取的方式和涉及的概念对于文件的管理，实际上是对文件的读写管理，MS-DOS设计了四种存取文件方式： • 顺序存取方式 • 随机存取方式 • 随机分块存取方式 • 代号法存取方式第一、要通过用户程序告诉操作系统要存取哪个文件，这就是要求用户填写出FCB中的磁盘名、文件名、扩展名、记录长度、相对记录号和当前块号（或随机记录号）。第二、要有一个内存区域用来存放文件内容，称为磁盘缓冲区。读文件时，将读出的数据保留在磁盘缓冲区；写文件时，由用户程序先把数据传递到磁盘缓冲区，对顺序存取方式或普通随机存取方式，每次只传输一个记录，因此，磁盘缓冲区只要一个记录大小就够了，而对于随机分块存取和文件代号法存取方式，磁盘缓冲区需要进一步扩大。第三、读之前必须先打开文件，写之前必须先建立文件。第四、关闭文件，它同打开文件是相应的，写文件之后一定要关闭文件。通过关闭文件，使操作系统确认此文件放在磁盘哪一部分，写后不关闭会导致写入文件不完整。 82

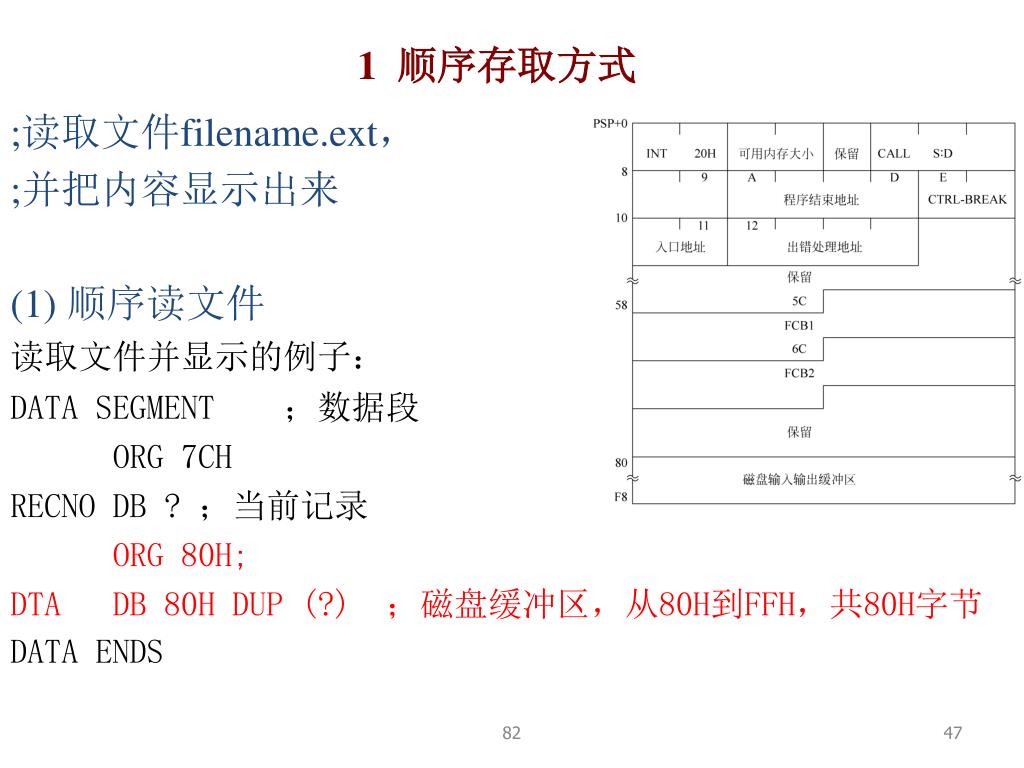

1 顺序存取方式 ;读取文件filename.ext， ;并把内容显示出来 (1) 顺序读文件读取文件并显示的例子： DATA SEGMENT ；数据段 ORG 7CH RECNO DB ? ；当前记录 ORG 80H; DTA DB 80H DUP (?) ；磁盘缓冲区，从80H到FFH，共80H字节 DATA ENDS 82

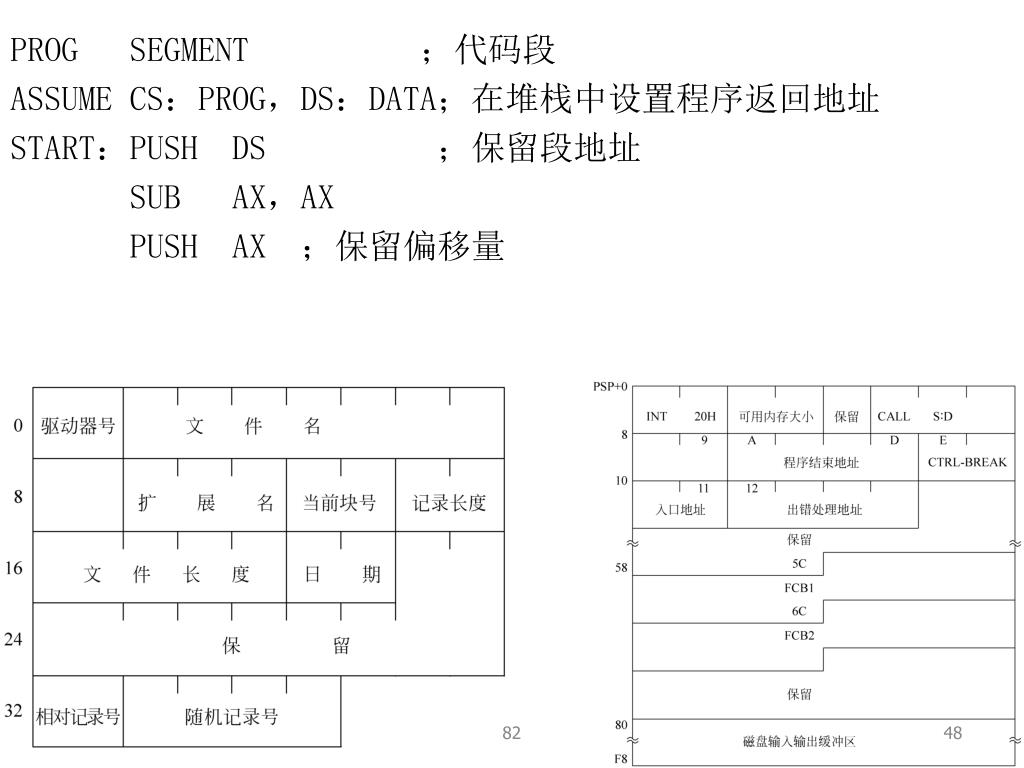

PROG SEGMENT ；代码段 ASSUME CS：PROG，DS：DATA；在堆栈中设置程序返回地址 START：PUSH DS ；保留段地址 SUB AX，AX PUSH AX ；保留偏移量 82

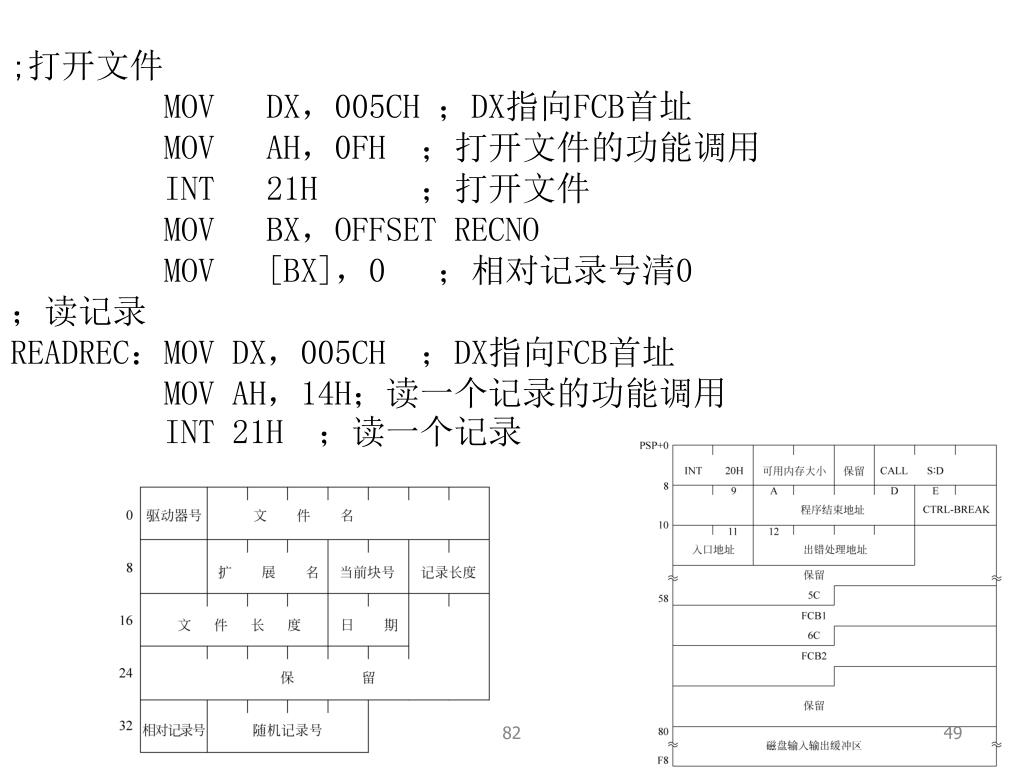

;打开文件 MOV DX，005CH ；DX指向FCB首址 MOV AH，0FH ；打开文件的功能调用 INT 21H ；打开文件 MOV BX，OFFSET RECNO MOV [BX]，0 ；相对记录号清0 ；读记录 READREC：MOV DX，005CH ；DX指向FCB首址 MOV AH，14H；读一个记录的功能调用 INT 21H ；读一个记录 82

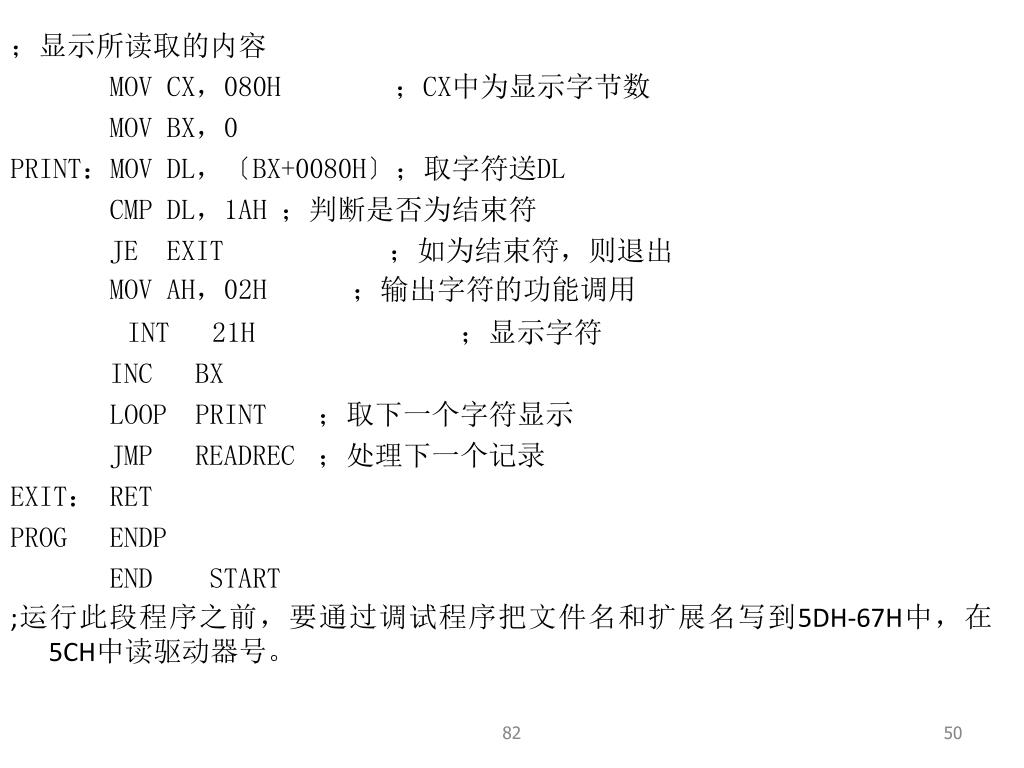

；显示所读取的内容 MOV CX，080H ；CX中为显示字节数 MOV BX，0 PRINT：MOV DL，〔BX+0080H〕；取字符送DL CMP DL，1AH ；判断是否为结束符 JE EXIT ；如为结束符，则退出 MOV AH，02H ；输出字符的功能调用 INT 21H ；显示字符 INC BX LOOP PRINT ；取下一个字符显示 JMP READREC ；处理下一个记录 EXIT： RET PROG ENDP END START ;运行此段程序之前，要通过调试程序把文件名和扩展名写到5DH-67H中，在5CH中读驱动器号。 82
