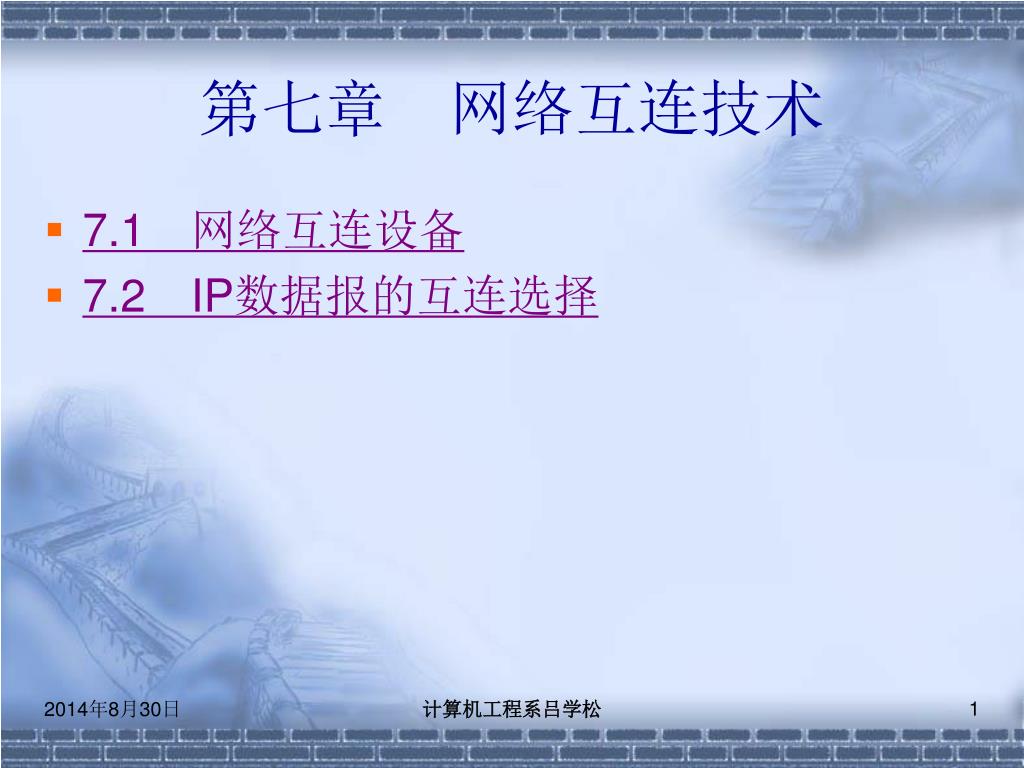

第七章 网络互连技术

1. 第七章　网络互连技术 • 7.1　网络互连设备 • 7.2IP数据报的互连选择 计算机工程系吕学松

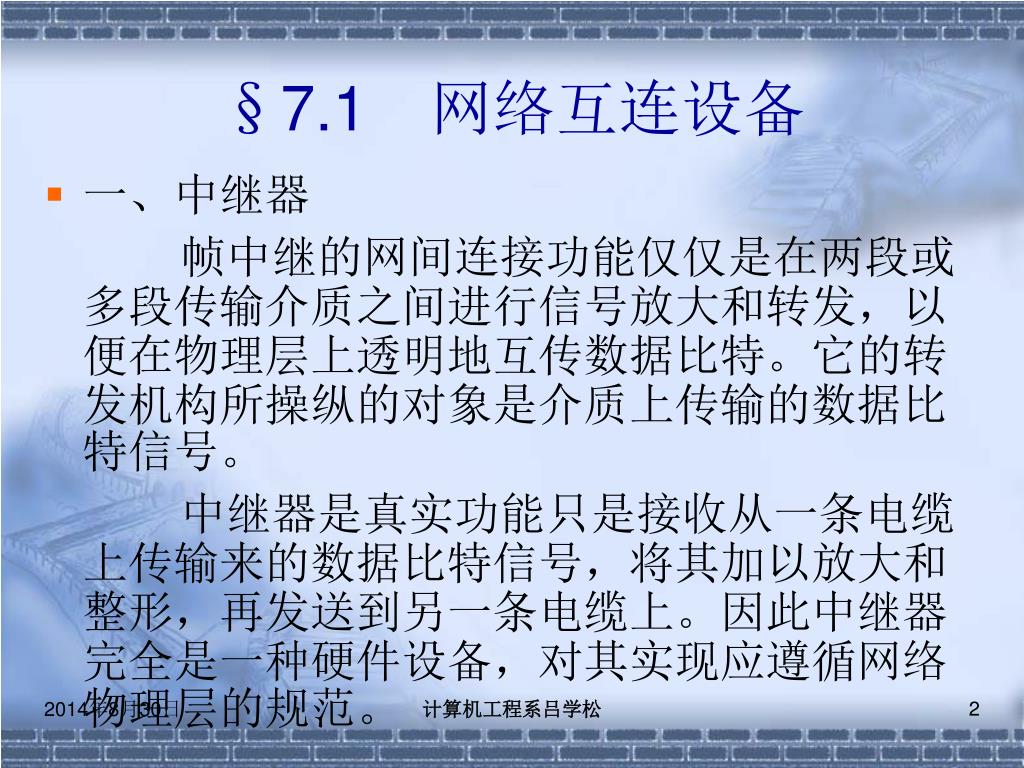

2. §7.1网络互连设备 • 一、中继器 　　　帧中继的网间连接功能仅仅是在两段或多段传输介质之间进行信号放大和转发，以便在物理层上透明地互传数据比特。它的转发机构所操纵的对象是介质上传输的数据比特信号。 　　　中继器是真实功能只是接收从一条电缆上传输来的数据比特信号，将其加以放大和整形，再发送到另一条电缆上。因此中继器完全是一种硬件设备，对其实现应遵循网络物理层的规范。 计算机工程系吕学松

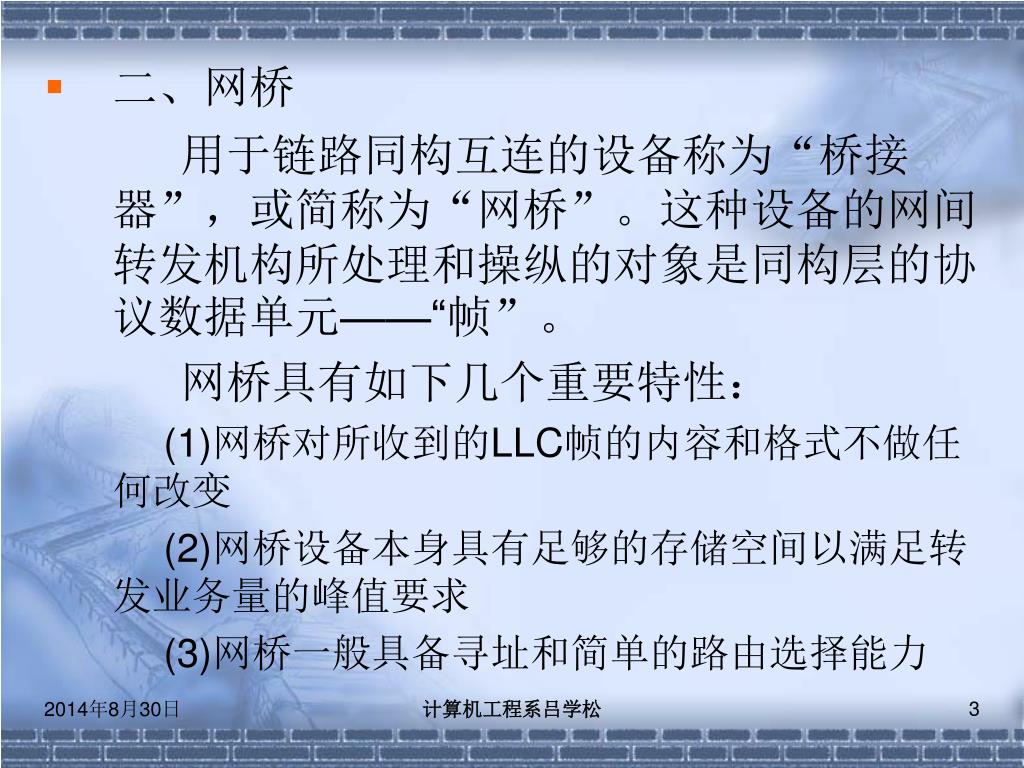

3. 二、网桥 　　　用于链路同构互连的设备称为“桥接器”，或简称为“网桥”。这种设备的网间转发机构所处理和操纵的对象是同构层的协议数据单元——“帧”。 　　　网桥具有如下几个重要特性： (1)网桥对所收到的LLC帧的内容和格式不做任何改变 (2)网桥设备本身具有足够的存储空间以满足转发业务量的峰值要求 (3)网桥一般具备寻址和简单的路由选择能力 计算机工程系吕学松

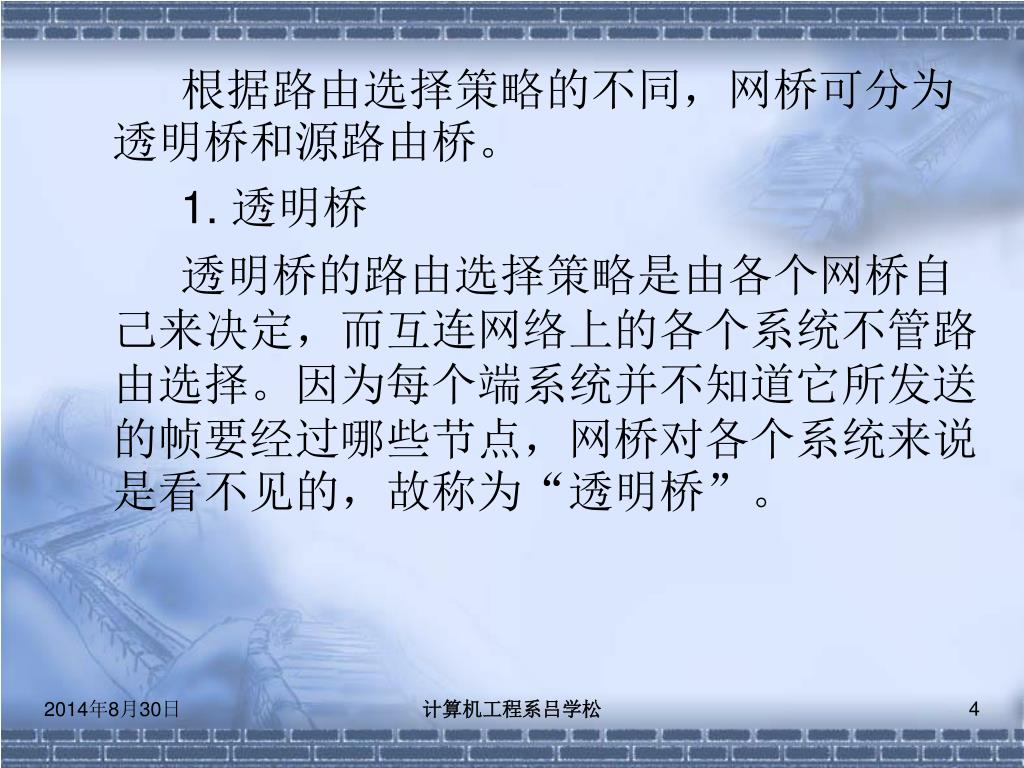

4. 　　　根据路由选择策略的不同，网桥可分为透明桥和源路由桥。　　　根据路由选择策略的不同，网桥可分为透明桥和源路由桥。 1. 透明桥 　　　透明桥的路由选择策略是由各个网桥自己来决定，而互连网络上的各个系统不管路由选择。因为每个端系统并不知道它所发送的帧要经过哪些节点，网桥对各个系统来说是看不见的，故称为“透明桥”。 计算机工程系吕学松

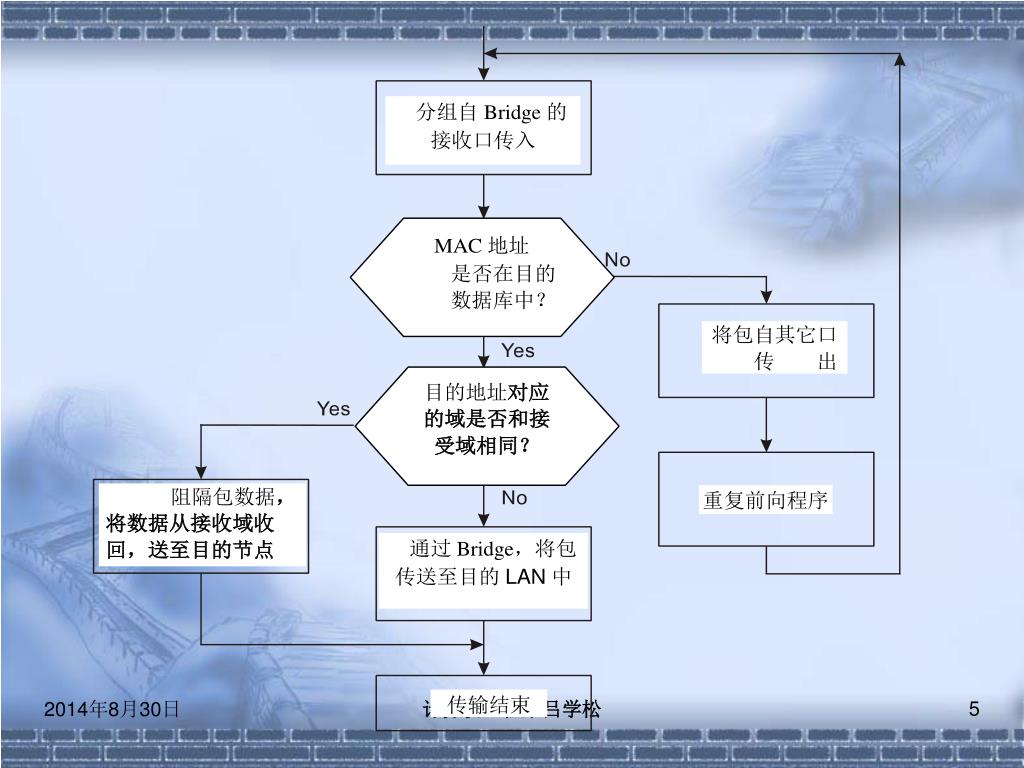

5. 计算机工程系吕学松

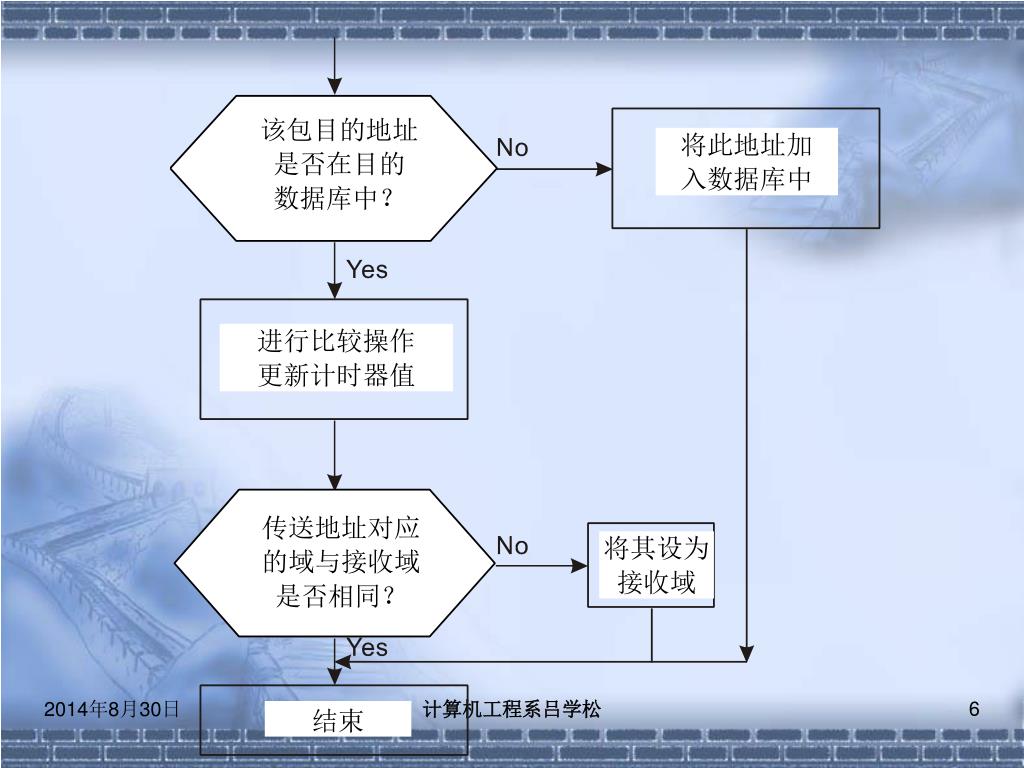

6. 计算机工程系吕学松

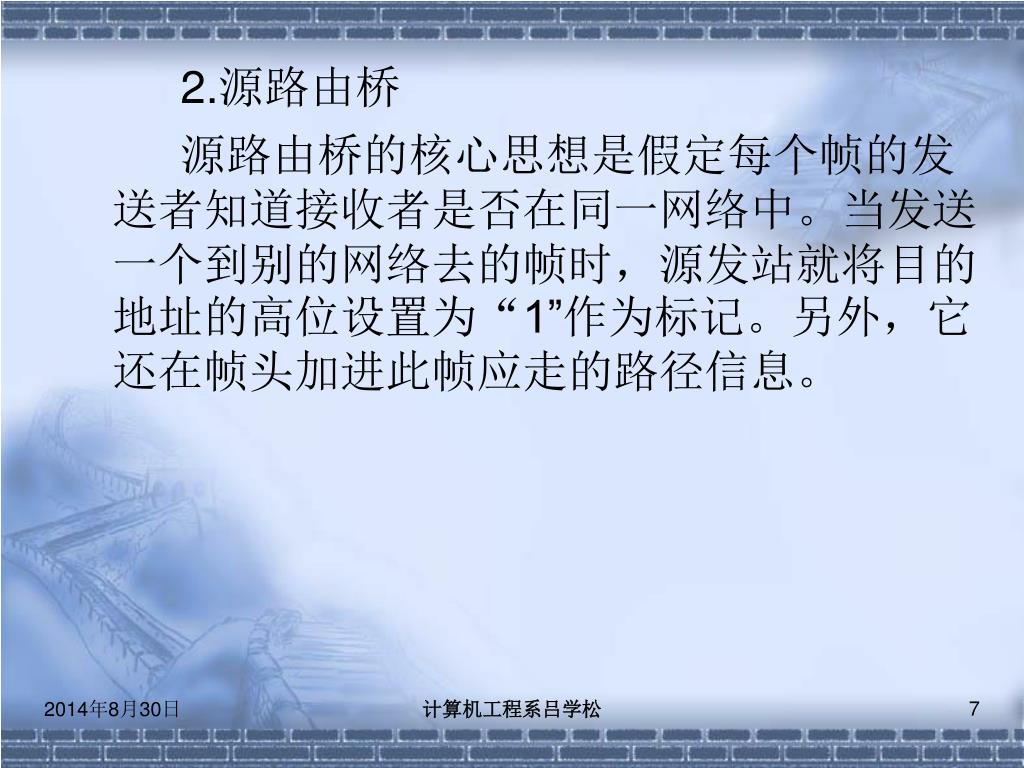

7. 2.源路由桥 　　　源路由桥的核心思想是假定每个帧的发送者知道接收者是否在同一网络中。当发送一个到别的网络去的帧时，源发站就将目的地址的高位设置为“1”作为标记。另外，它还在帧头加进此帧应走的路径信息。 计算机工程系吕学松

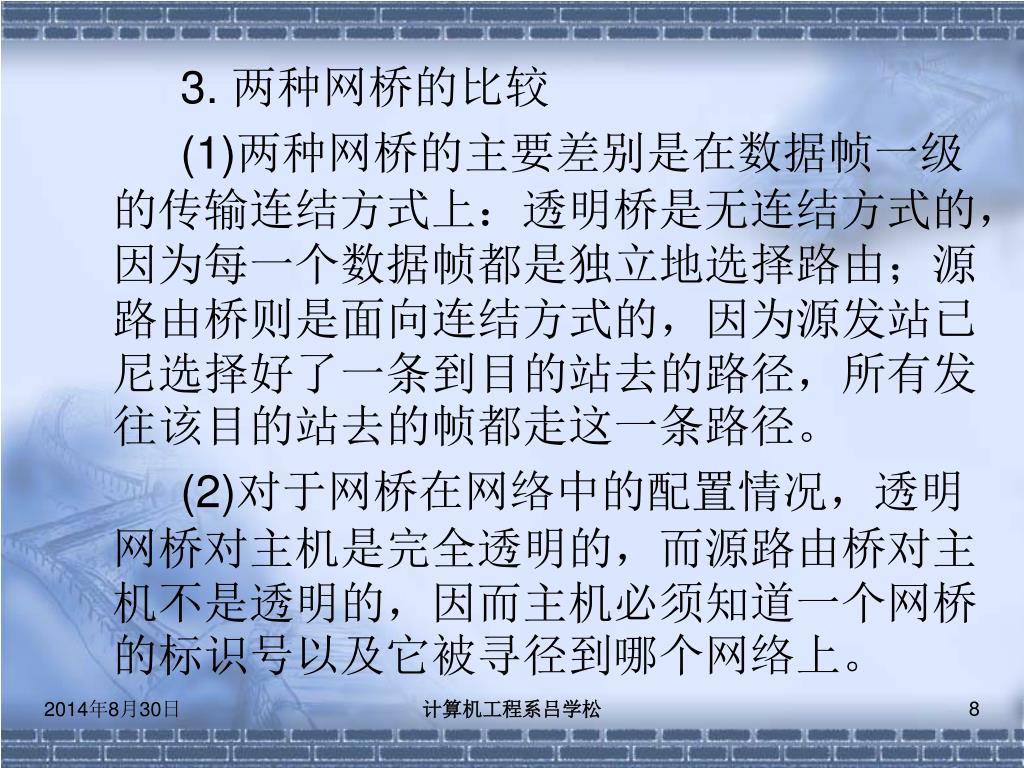

8. 3. 两种网桥的比较 (1)两种网桥的主要差别是在数据帧一级的传输连结方式上：透明桥是无连结方式的，因为每一个数据帧都是独立地选择路由；源路由桥则是面向连结方式的，因为源发站已尼选择好了一条到目的站去的路径，所有发往该目的站去的帧都走这一条路径。 (2)对于网桥在网络中的配置情况，透明网桥对主机是完全透明的，而源路由桥对主机不是透明的，因而主机必须知道一个网桥的标识号以及它被寻径到哪个网络上。 计算机工程系吕学松

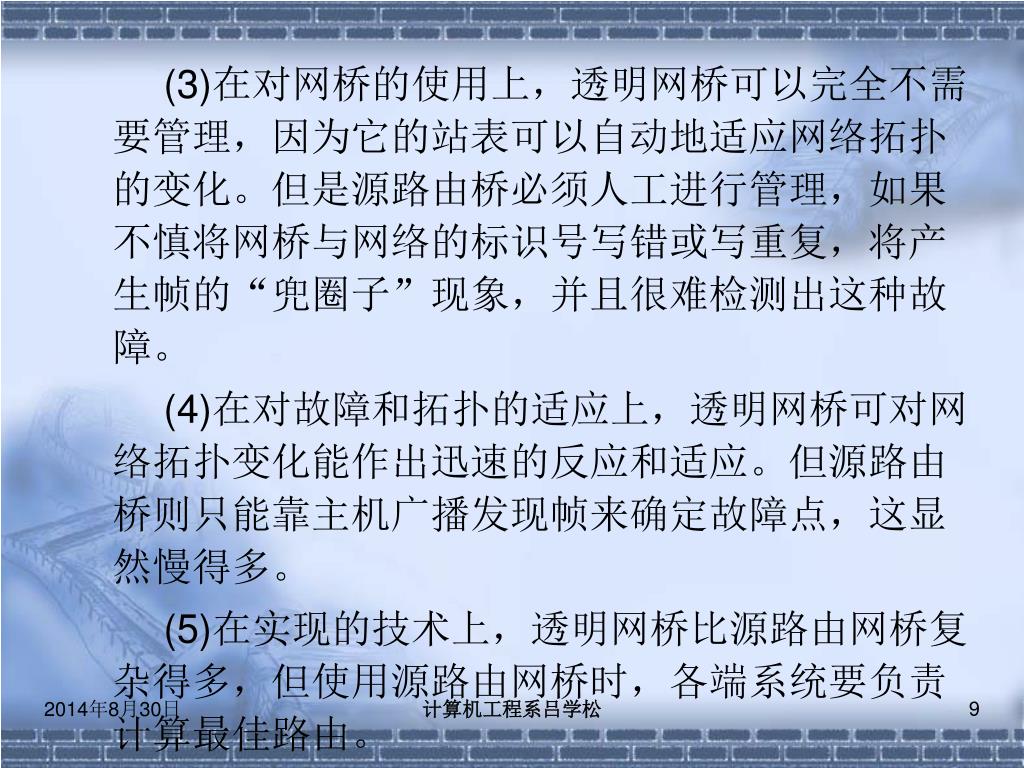

9. (3)在对网桥的使用上，透明网桥可以完全不需要管理，因为它的站表可以自动地适应网络拓扑的变化。但是源路由桥必须人工进行管理，如果不慎将网桥与网络的标识号写错或写重复，将产生帧的“兜圈子”现象，并且很难检测出这种故障。(3)在对网桥的使用上，透明网桥可以完全不需要管理，因为它的站表可以自动地适应网络拓扑的变化。但是源路由桥必须人工进行管理，如果不慎将网桥与网络的标识号写错或写重复，将产生帧的“兜圈子”现象，并且很难检测出这种故障。 (4)在对故障和拓扑的适应上，透明网桥可对网络拓扑变化能作出迅速的反应和适应。但源路由桥则只能靠主机广播发现帧来确定故障点，这显然慢得多。 (5)在实现的技术上，透明网桥比源路由网桥复杂得多，但使用源路由网桥时，各端系统要负责计算最佳路由。 计算机工程系吕学松

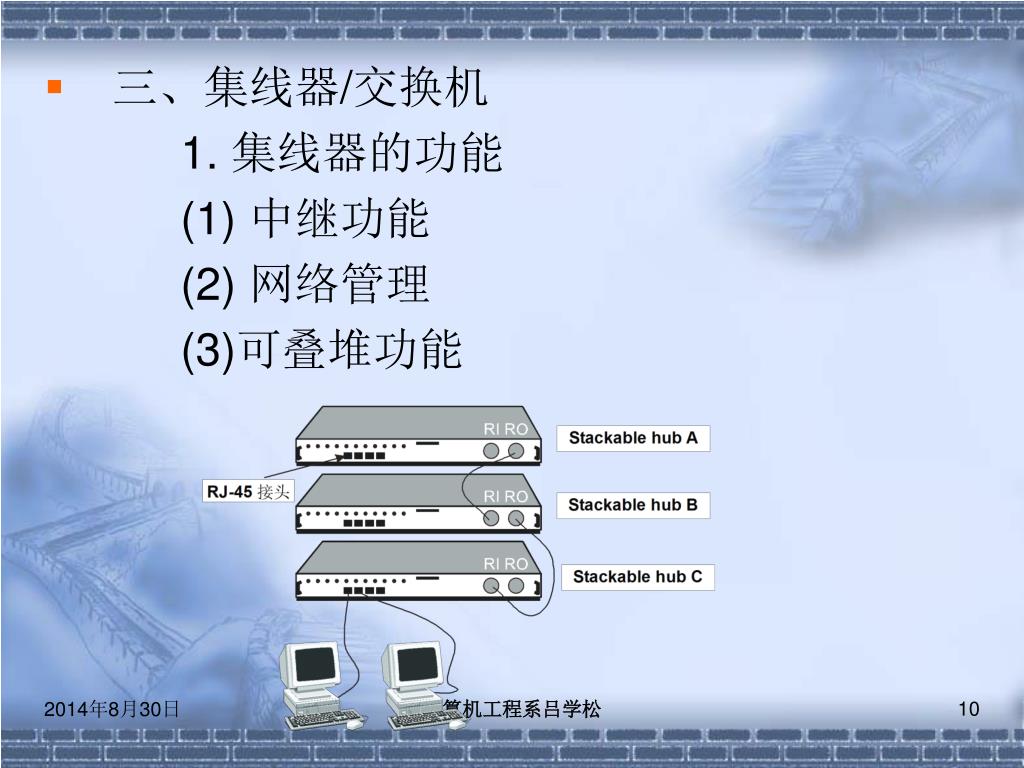

10. 三、集线器/交换机 1. 集线器的功能 (1) 中继功能 (2) 网络管理 (3)可叠堆功能 计算机工程系吕学松

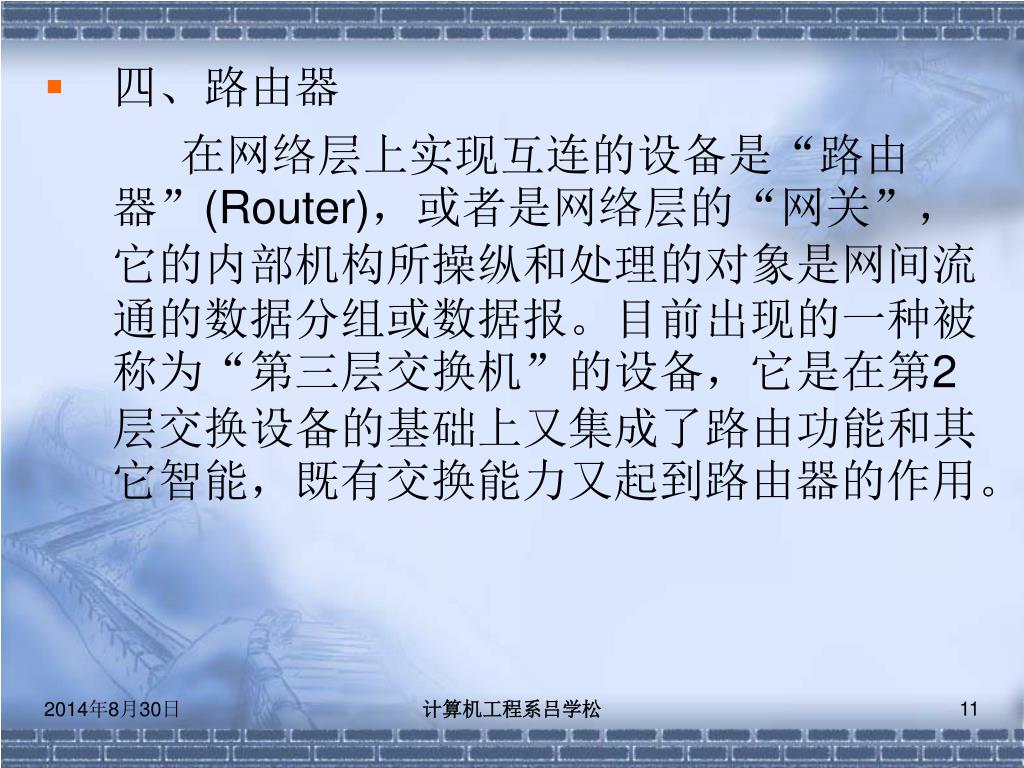

11. 四、路由器 　　　在网络层上实现互连的设备是“路由器”(Router)，或者是网络层的“网关”，它的内部机构所操纵和处理的对象是网间流通的数据分组或数据报。目前出现的一种被称为“第三层交换机”的设备，它是在第2层交换设备的基础上又集成了路由功能和其它智能，既有交换能力又起到路由器的作用。 计算机工程系吕学松

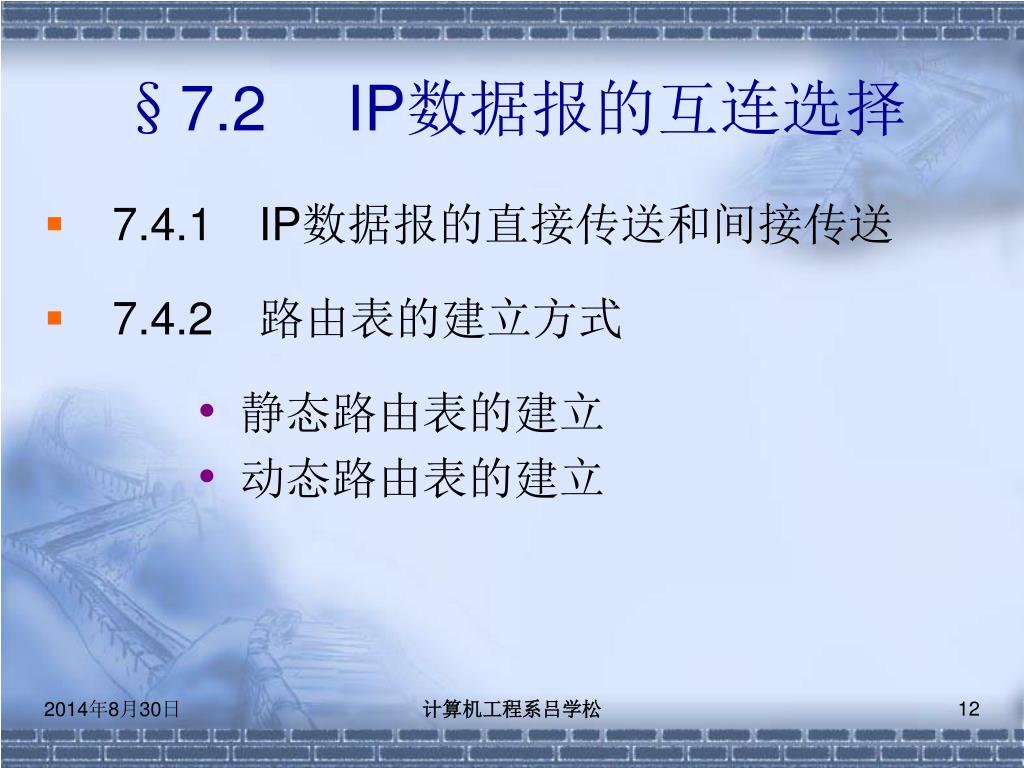

12. §7.2IP数据报的互连选择 • 7.4.1IP数据报的直接传送和间接传送 • 7.4.2　路由表的建立方式 • 静态路由表的建立 • 动态路由表的建立 计算机工程系吕学松

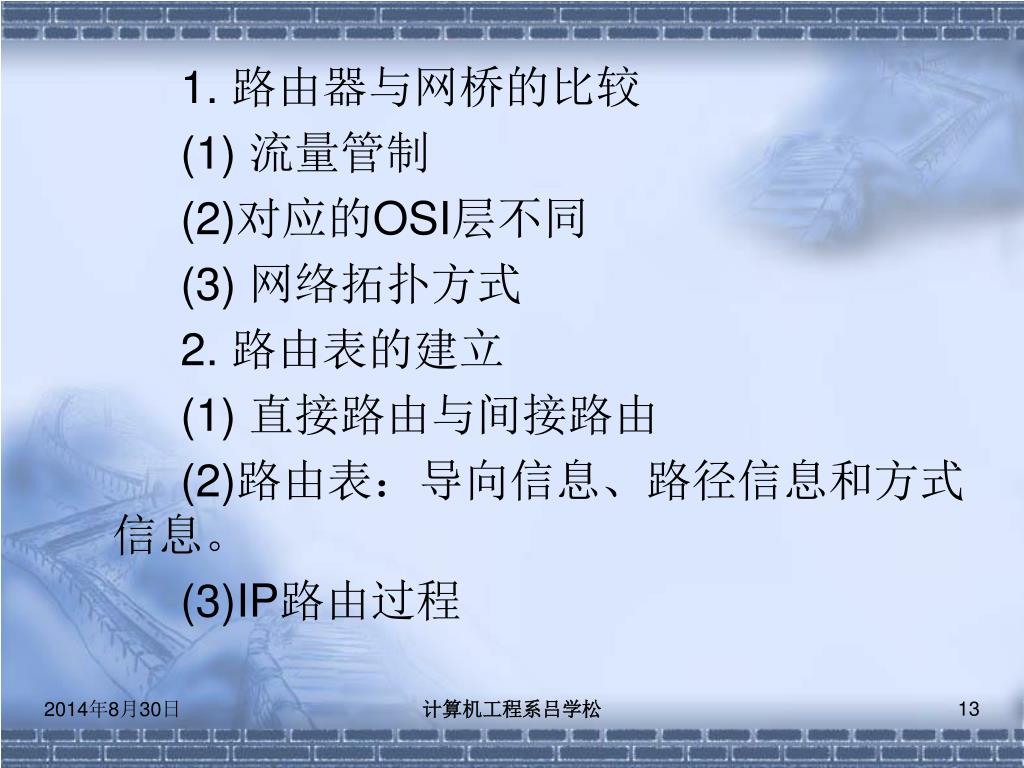

13. 1. 路由器与网桥的比较 (1) 流量管制 (2)对应的OSI层不同 (3) 网络拓扑方式 2. 路由表的建立 (1) 直接路由与间接路由 (2)路由表：导向信息、路径信息和方式信息。 (3)IP路由过程 计算机工程系吕学松

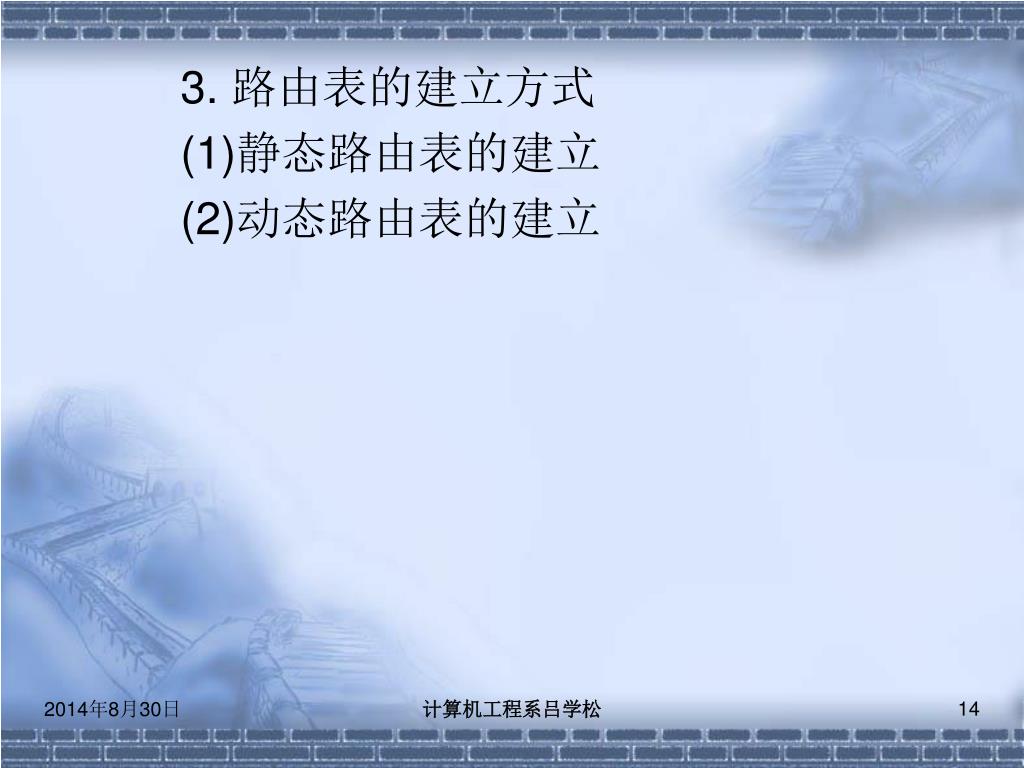

14. 3. 路由表的建立方式 (1)静态路由表的建立 (2)动态路由表的建立 计算机工程系吕学松

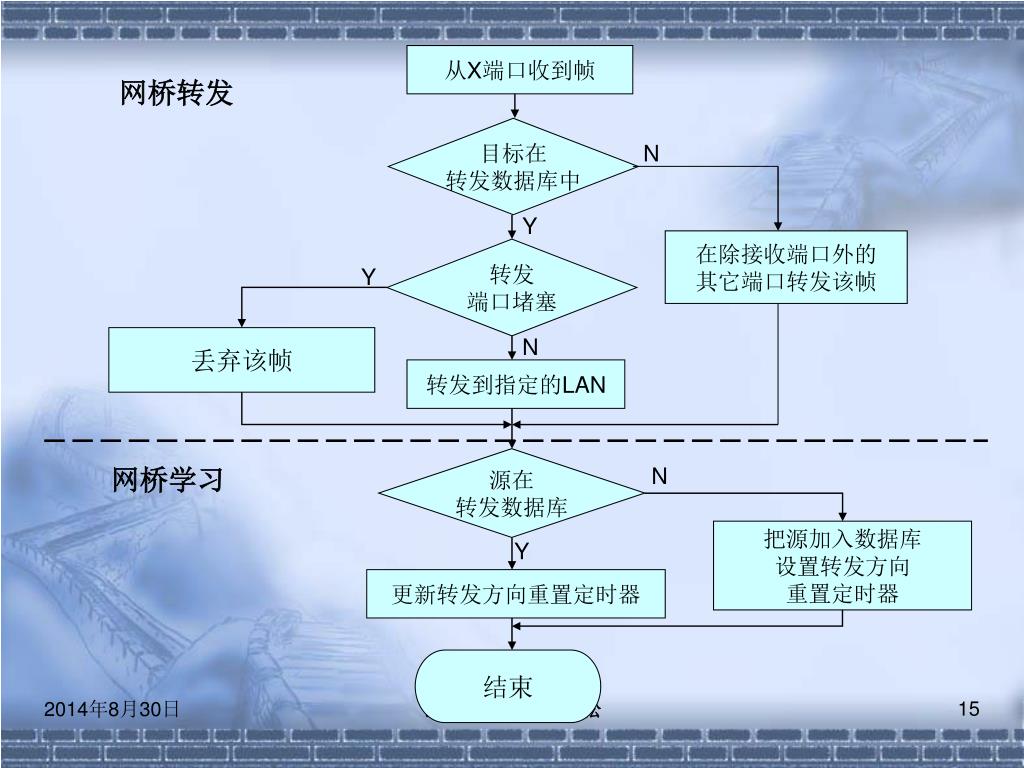

15. 从X端口收到帧 网桥转发 目标在 转发数据库中 N Y 在除接收端口外的 其它端口转发该帧 转发 端口堵塞 Y 丢弃该帧 N 转发到指定的LAN 源在 转发数据库 网桥学习 N 把源加入数据库 设置转发方向 重置定时器 Y 更新转发方向重置定时器 结束 计算机工程系吕学松
