  1. Meet- en RegeltechniekLes 2: De regelkring Prof. dr. ir. Toon van WaterschootFaculteit Industriële IngenieurswetenschappenESAT – Departement ElektrotechniekKU Leuven, Belgium

  2. Meet- en Regeltechniek: Vakinhoud • Deel 1: Analoge regeltechniek • Les 1: Inleiding en modelvorming • Les 2: De regelkring • Les 3: Het wortellijnendiagram • Les 4: De klassieke regelaars • Les 5: Voorbeelden en toepassingen • Les 6: Systeemidentificatie en regelaarsinstelling • Les 7: Speciale regelstructuren • Les 8: Niet-lineaire regeltechniek en aan-uit regelaars • Deel 2: Digitale regeltechniek • Les 9: De discrete regelkring • Les 10: De toestandsregelaar • Les 11: Modelpredictievecontrole Les 12: Herhalingsles

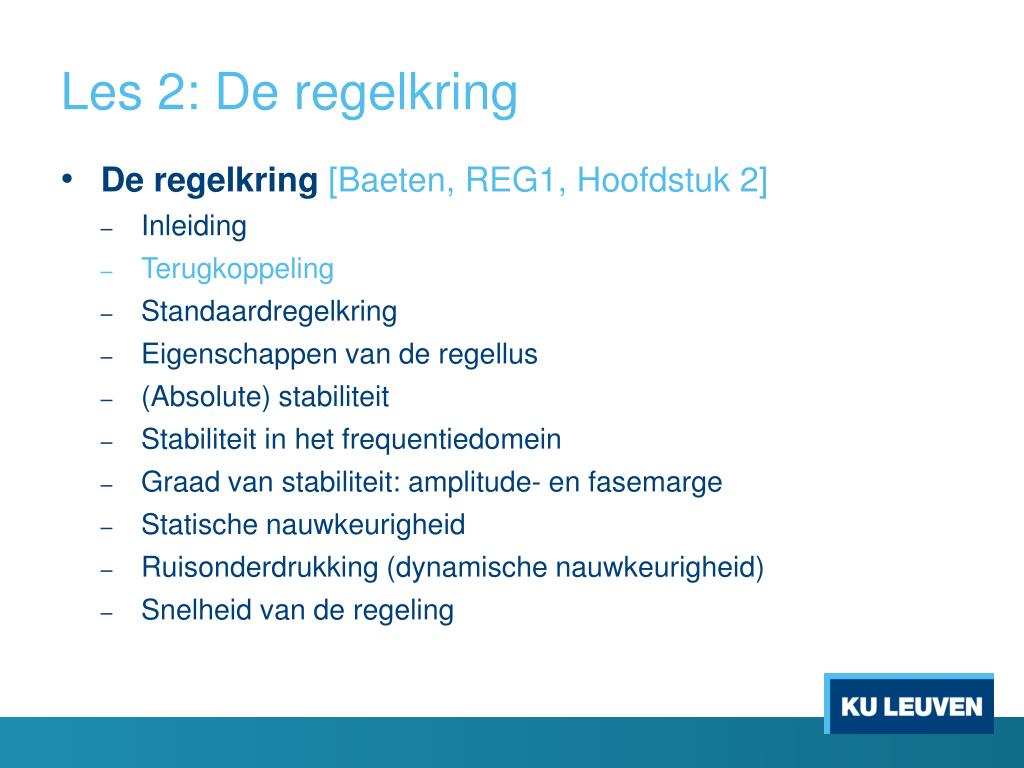

  3. Les 2: De regelkring • De regelkring [Baeten, REG1, Hoofdstuk2] • Inleiding • Terugkoppeling • Standaardregelkring • Eigenschappen van de regellus • (Absolute) stabiliteit • Stabiliteit in het frequentiedomein • Graad van stabiliteit: amplitude- en fasemarge • Statischenauwkeurigheid • Ruisonderdrukking (dynamischenauwkeurigheid) • Snelheid van de regeling

  4. Inleiding • Systeemtheorie beschrijft het gedrag van een systeem • Hoe gebruiken? • basis voor het ongeregelde systeem • systeem aanvullen met externe kennis = REGELEN

  5. Les 2: De regelkring • De regelkring [Baeten, REG1, Hoofdstuk2] • Inleiding • Terugkoppeling • Standaardregelkring • Eigenschappen van de regellus • (Absolute) stabiliteit • Stabiliteit in het frequentiedomein • Graad van stabiliteit: amplitude- en fasemarge • Statischenauwkeurigheid • Ruisonderdrukking (dynamischenauwkeurigheid) • Snelheid van de regeling

  6. Procedure en doel van terugkoppeling • Procedure van terugkoppeling? • Meet de uitgangsreactie van een systeem • Stel via model een gewenste uitgangsreactie voor op • Zorg ervoor dat het verschil tussen gewenst x en gemeten wordt • Doel van terugkoppeling? • Laatditautomatischgebeuren !!!

  7. Intelligentie van de terugkoppeling • Bepaal uit foutsignaal een stuursignaalvoor het systeem (regelsignaal) • Hierdoor verandert uitgang , nieuwe , . . .

  8. Les 2: De regelkring • De regelkring [Baeten, REG1, Hoofdstuk2] • Inleiding • Terugkoppeling • Standaardregelkring • Eigenschappen van de regellus • (Absolute) stabiliteit • Stabiliteit in het frequentiedomein • Graad van stabiliteit: amplitude- en fasemarge • Statischenauwkeurigheid • Ruisonderdrukking (dynamischenauwkeurigheid) • Snelheid van de regeling

  9. Standaardregelkring • is TF van het hele geregelde systeem op constante na: regelaar+ systeem • is TF van de terugkoppelketen (meetorgaan) • Open lus TF = • TF van gesloten systeem tussen ingang en uitgang : • Met en wordt dit:

  10. Les 2: De regelkring • De regelkring [Baeten, REG1, Hoofdstuk2] • Inleiding • Terugkoppeling • Standaardregelkring • Eigenschappen van de regellus • (Absolute) stabiliteit • Stabiliteit in het frequentiedomein • Graad van stabiliteit: amplitude- en fasemarge • Statischenauwkeurigheid • Ruisonderdrukking (dynamischenauwkeurigheid) • Snelheid van de regeling

  11. Eigenschappen • Waaromeigenschappenbestuderen ? • Door terugkoppeling is TF veranderd • Welke eigenschappen bestuderen = criteria regelaar? • stabiliteit • snelheid • nauwkeurigheid: statische (standfout) en dynamisch (ruisonderdrukking)

  12. Les 2: De regelkring • De regelkring [Baeten, REG1, Hoofdstuk2] • Inleiding • Terugkoppeling • Standaardregelkring • Eigenschappen van de regellus • (Absolute) stabiliteit • Stabiliteit in het frequentiedomein • Graad van stabiliteit: amplitude- en fasemarge • Statischenauwkeurigheid • Ruisonderdrukking (dynamischenauwkeurigheid) • Snelheid van de regeling

  13. Absolute stabiliteit • Uit systeemtheorie weten we dat polen het gedrag bepalen: • reële pool ageeftreactie • complexe pool a + jbgeeftreactie

  14. Absolute stabiliteit • Volgende gevallenbestaan: • a > 0 betekent onstabiel/divergerend systeem • a = 0 betekent op de rand van stabiliteit, marginaal stabiel • bij stapresponsie (TF = 1/p) geeft dit convergentie naar : • bij impulsresponsie (TF = 1) betekent dit convergentie naar vaste waarde • bij zuiver complex toegevoegde polen wordt impulsresponsie: • a < 0 geeft absoluut stabiel systeem, hoe negatiever hoe sneller !!

  15. Absolute stabiliteit teruggekoppeld systeem • De noemer van de TF is veranderd door terugkoppeling !! • Nieuwe karakteristieke vergelijking van het gesloten systeem: • De nulpunten hiervan zijn de polen • De polen kunnen verplaatst worden door keuze van

  16. Relatieve stabiliteit • Ander vorm van stabiliteit: relatieve stabiliteit • Wat ? • Absoluut stabiliteit + overgangsverschijnselen verdwijnen snel genoeg (klein genoeg) of er is genoeg demping (hoek klein genoeg) • Praktische complexe pool: negatief reeëldeel en ver genoeg van de imaginaireas.

  17. Les 2: De regelkring • De regelkring [Baeten, REG1, Hoofdstuk2] • Inleiding • Terugkoppeling • Standaardregelkring • Eigenschappen van de regellus • (Absolute) stabiliteit • Stabiliteit in het frequentiedomein • Graad van stabiliteit: amplitude- en fasemarge • Statischenauwkeurigheid • Ruisonderdrukking (dynamischenauwkeurigheid) • Snelheid van de regeling

  18. Stabiliteit in frequentiedomein • I.p.v de polen te bekijken, nu de versterking voor de frequenties van het ingangssignaal • ingang met frequentie f en amplitude A geeft aan uitgang ? • uitgang met frequentie f,amplitude A’ en faseverschuiving • hoe dezeveranderingbepalen ? • stel met de pulsatie: • de karakteristieke vergelijking is:

  19. Nulpuntenkarakteristiekevergelijking • Wanneer is TF = ? • Ditgeeftalsvoorwaarden:

  20. Verband met systeemtheorie • Wanneergeldendezevoorwaarden ? • Gesloten-lus systeem heeft zuiver complex toegevoegde polen ! • Impulsresponsie tweede orde met polen = oscillatie (zie 2e orde) • Oscillatie op de natuurlijke eigenfrequentie van het geslotensysteem:

  21. Waarom is marginaalstabiel? • Ingang (a,b): even sinus met frequentie die voldoet aan • Uitgang (c): 180 graden verschoven sinus met • (a) is weg en (c) = -(a)-signaal • Sinus onderhoudtzichzelf • Gewenst of ongewenst

  22. Voorbeeld geluidssysteem • Geluid via micro-versterker-luidspreker-micro-. . . • Resultaatgefluit !!! • Oplossing: kring onderbreken of versterking veranderen ? T. van Waterschoot and M. Moonen, "Fifty years of acoustic feedback control: state of the art and future challenges", Proc. IEEE, vol. 99, no. 2, Feb. 2011, pp. 288-327. [link]

  23. Voor- en nadelenterugkoppeling • Nadeel: stabiel systeem onstabiel maken • Voordeel: polen verplaatsen, reactiesnelheid, nauwkeurigheid verhogen

  24. Les 2: De regelkring • De regelkring [Baeten, REG1, Hoofdstuk2] • Inleiding • Terugkoppeling • Standaardregelkring • Eigenschappen van de regellus • (Absolute) stabiliteit • Stabiliteit in het frequentiedomein • Graad van stabiliteit: amplitude- en fasemarge • Statischenauwkeurigheid • Ruisonderdrukking (dynamischenauwkeurigheid) • Snelheid van de regeling

  25. Hoe graad van stabiliteit nagaan? • Waarmee? Bode en Nyquist plot • Hoe? kijken of • In Nyquist nagaan voor verschillende die > of < • 3 gevallen mogelijk: stabiel (a), marginaal stabiel en onstabiel (b)

  26. Hoe graad van stabiliteit nagaan? • Waarmee? Bode en Nyquist plot • Hoe? kijken of • In Nyquist nagaan voor verschillende die > of < • 3 gevallen mogelijk: stabiel (a), marginaal stabiel en onstabiel (b)

  27. DefiniërenAmplitude- en fasemarge

  28. Definitiesaanvulling • Amplitudemarge = versterkingsmarge/winstmargeuitgedrukt in factor (dimensieloos) of dB • Fasemarge = fasespeling • Meest voorkomende eisen 1,8 < AM < 10 en 30°<FM <70°

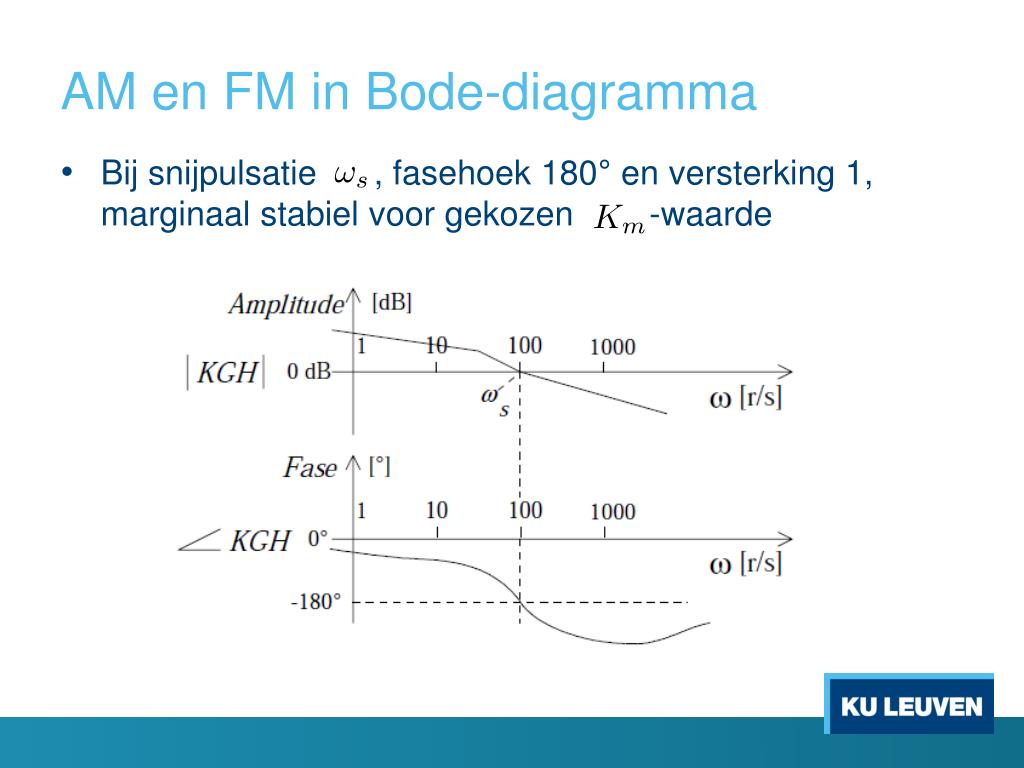

  29. AM en FM in Bode-diagramma • Bij snijpulsatie , fasehoek 180° en versterking 1, marginaal stabielvoorgekozen -waarde

  30. AM en FM in Bode-diagramma • Waarden van geeft stabiel systeem met AM > 0 en FM > 0

  31. WatbijK > Km? • Bij fasehoek 180 graden is versterking > 0 dB (AM < 0) • Bij 0 dB is fasehoek voorbij 180 graden (FM < 0)

  32. Les 2: De regelkring • De regelkring [Baeten, REG1, Hoofdstuk2] • Inleiding • Terugkoppeling • Standaardregelkring • Eigenschappen van de regellus • (Absolute) stabiliteit • Stabiliteit in het frequentiedomein • Graad van stabiliteit: amplitude- en fasemarge • Statischenauwkeurigheid • Ruisonderdrukking (dynamischenauwkeurigheid) • Snelheid van de regeling

  33. Wat is de statische nauwkeurigheid? • Wordt bepaald door 3 factoren: standfout, volgfouten versnellingsfout • Wat? Bereiken we gewenste instelling? • Hoe bestuderen? • standfout= foutnastap, • volgfout= foutna ramp, • versnellingsfout= foutnaparabool

  34. Standfout

  35. Hoe standfout bepalen voor voorbeeld? • GeslotenTF = • Verkleinde tijdsconstante 1/2 en versterking 1/2 • Stap = signaal met frequentie=0, dus TF=1/2 bij p = 0 • Standfout = 1-0.5=0.5 • Nadeelterugkoppeling = slechtervolggedrag!!

  36. Hoe standfout bepalen in het algemeen ? • Het terugkoppelverschil • De standfout is dit verschil bij frequentie 0 Hz gedeeld door (stel ) • is statische versterking van het open systeem • Hoe groter of hoe kleiner de standfout !!!

  37. Besluiten uit afleiding standfout • Formule is • Als dan is • Dit betekent dat een integrator moet zijn (1/p) • Standfout = 0 als open systeem integrator bevat !!! • Gesloten systeem met

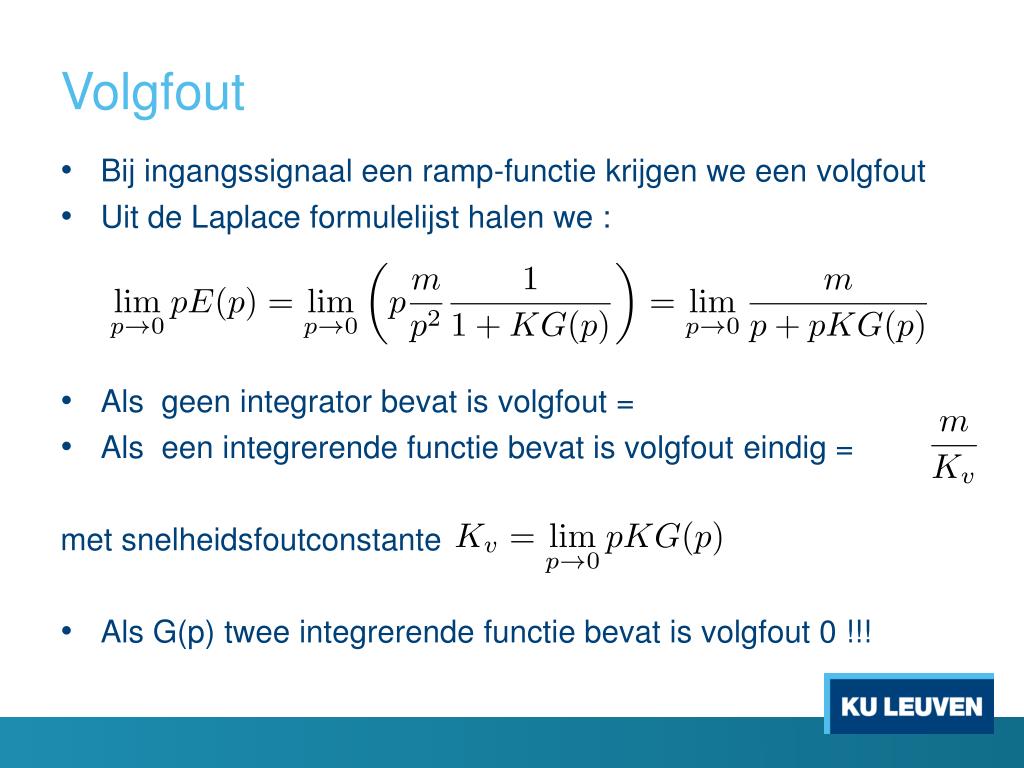

  38. Volgfout • Bij ingangssignaal een ramp-functie krijgen we een volgfout • Uit de Laplace formulelijst halen we : • Als geen integrator bevat is volgfout = • Als een integrerende functie bevat is volgfout eindig = met snelheidsfoutconstante • Als G(p) twee integrerende functie bevat is volgfout 0 !!!

  39. Versnellingsfout • Bij ingangssignaal een parabolische-functie krijgen we een versnellingsfout • Uit de Laplace formulelijst halen we : • Als geen of een integrator bevat is versnellingsfout = • Als twee integrerende functies bevat is de versnellingsfout eindig = met snelheidsfoutconstante • Als drie integrerende functies bevat is volgfout 0 !!!

  40. Overzicht van mogelijkefouten

  41. Les 2: De regelkring • De regelkring [Baeten, REG1, Hoofdstuk2] • Inleiding • Terugkoppeling • Standaardregelkring • Eigenschappen van de regellus • (Absolute) stabiliteit • Stabiliteit in het frequentiedomein • Graad van stabiliteit: amplitude- en fasemarge • Statischenauwkeurigheid • Ruisonderdrukking (dynamischenauwkeurigheid) • Snelheid van de regeling

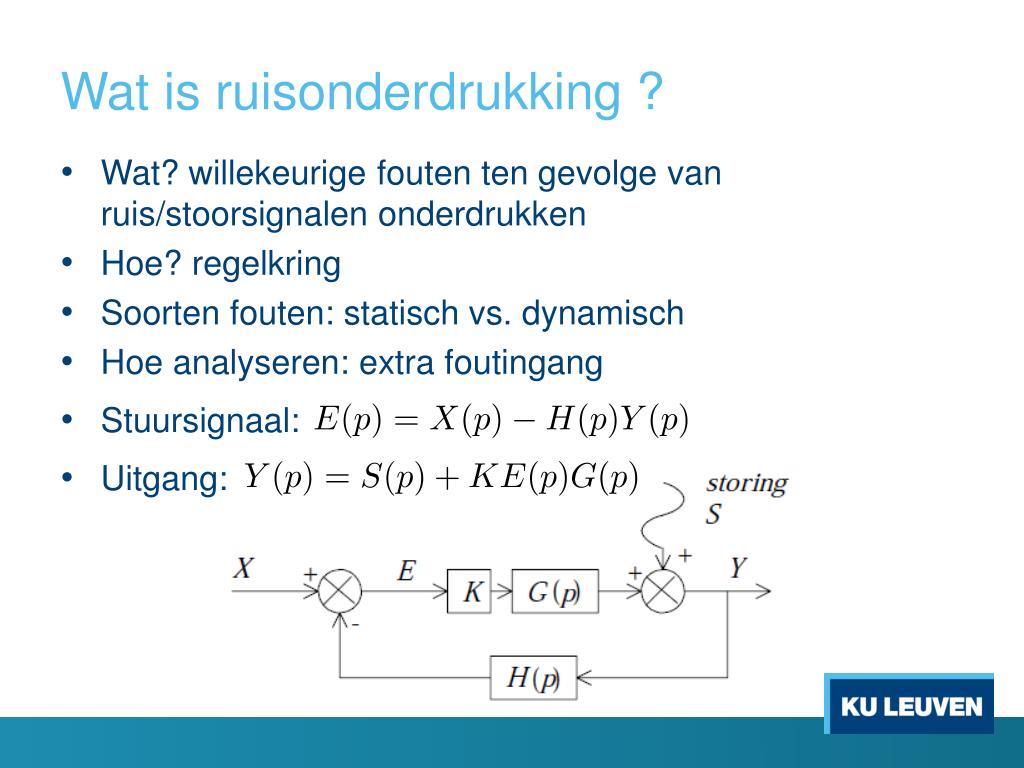

  42. Wat is ruisonderdrukking ? • Wat? willekeurige fouten ten gevolge van ruis/stoorsignalen onderdrukken • Hoe? regelkring • Soortenfouten: statisch vs. dynamisch • Hoe analyseren: extra foutingang • Stuursignaal: • Uitgang:

  43. Analyseer de fout op de uitgang • De ontbinding geeft: • De foutcomponentis • Fout is niet gelijk aan storing • Fout is afhankelijk van • Statische fout bij p=0, Kgroot zorgt voor onderdrukking, . . .

  44. Les 2: De regelkring • De regelkring [Baeten, REG1, Hoofdstuk2] • Inleiding • Terugkoppeling • Standaardregelkring • Eigenschappen van de regellus • (Absolute) stabiliteit • Stabiliteit in het frequentiedomein • Graad van stabiliteit: amplitude- en fasemarge • Statischenauwkeurigheid • Ruisonderdrukking (dynamischenauwkeurigheid) • Snelheid van de regeling

  45. Snelheid van de regellus • Wat? De reactiesnelheid van een systeem verhogen door tijdsconstante te verkleinen of door te vergroten • Hoe? terugkoppeling • TijdsconstantewordtkleineralsKverhoogt!

  46. Verband tussen snijpulsatie en snelheid
