七号信令系统概述

1. 七号信令系统概述

2. 课程内容 信令基本概念 No.7信令基本术语 No.7信令系统的功能级 我国No.7信令网的结构

3. 课程目标 了解No.7信令的基本概念 掌握No.7的功能级结构 了解我国No.7信令系统的网络结构

4. 课程内容 信令基本概念 No.7信令基本术语 No.7信令系统的功能级 我国No.7信令网的结构

5. 第一节 信令基本概念 1、什么是信令 2、信令的分类 3、随路信令 4、共路信令 5、共路信令的优点

6. 1.1 什么是信令(Signalling) • 在通信设备之间传递的各种控制信号，如占用、释放、设备忙闲状态、被叫用户号码等，都属于信令。 • 信令就是各个交换局在完成呼叫接续中的一种通信语言。信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。

7. 1.2 信令的分类 信令的分类有多种方式 • 按信令的功能分为： • 线路信令、路由信令、管理信令 • 按信令的工作区域分为： • 用户线信令、局间信令 • 按信令的信道传送方式，信令分为： • 随路信令 • 共路信令

8. 1.3 随路信令(Common Associate System) • 随路信令是信令消息在对应的话音通道上传送的信令方式。 • 中国一号就是随路信令系统。 交换网络 交换网络 信令信息走话路 信令设备 信令设备

9. 1.4 共路信令(Common Control System) • 信令信道和业务信道完全分开，在公共的数据链路上以消息的形式传送一群话路的信令方式。 • 中国七号就是共路信令系统。 话路 交换网络 交换网络 信令链路 信令设备 信令设备

10. 共路信令系统的传送方式 • 1)我们一般采用2M一次群数字中继传输线上的一个时隙(64kbps，TS0除外)作为信令信道，称为信令链路。 • 2)模拟传输线上也可以传送七号信令，借助MODEM发送信令消息，典型速率为2400bps和4800bps。

11. 1.5 共路信令系统的特点(1) • 1)信道利用率高 • 一条64Kbit/s的信令链路可平均为3000个中继话路服务。 • 随路信令中，16个子帧的TS16仅仅为30个中继话路服务。 • 2)信令传送速度快 • 一条64Kbit/s的信令链路每秒至少传送8000个数字。地址号码可以在一个消息中发送完毕。 • 随路信令系统的记发器信号采用收发互控信号，发送持续时间长，一个信令只能包含一个数字，如发送8位被叫号码，就需8个信令收发周期，持续几百毫秒。在随路信令系统中，一个信令链路一般每秒传送10个左右的数字。 • 3)信令容量大 • 共路信令系统一个信令消息长度最大为272个字节，一个八位码就能表示256种不同的含义，可包含多种消息，信息容量很大。 • 随路信令系统的记发器信令采用多频编码信令，前向信令为六中取二，有15种，后向为四中取二，有6种。可见信令容量十分有限。

12. 共路信令系统的特点(2) • 4)应用范围广泛，可支持ISDN、移动通信、智能网等业务 • 5)信令网与通信网分离，便于维护和管理 • 6)可方便地扩充新的信令规范，适应未知业务发展

13. 共路信令系统的特点 • 共路信令系统的优点也对共路信令系统提出一些特殊要求： • 要求传输误码率低。因为七号信令是以二进制编码形式发送的，如果传输时出现误码，信息就会出错，因此信令链路必须有极高的可靠性，而且信令系统须具有完备的信令网功能和安全性措施。 • 要求话路有自检能力。共路系统，信令畅通并不意味着话路畅通，共路信令系统应具有话路导通检验功能。

14. 课程内容 信令基本概念 No.7信令基本术语 No.7信令系统的功能级 我国No.7信令网的结构

15. 第二节No.7信令基本术语 1、No.7信令网 2、信令点和信令转接点 3、信令链路和信令链路集 4、信令点编码 5、直联与准直联方式 6、信令单元

16. 2.1 No.7信令网 • N0.7信令网是独立于电信网的支撑网，是电信网中用于传输No.7信令消息的专用数据网 • 信令网的三要素：信令点、信令转接点、信令链路

17. 2.2 信令点和信令转接点 • 信令点：信令网上产生和接收信令消息的节点，是信令消息的起源点和目的点 • 信令转接点：若某信令点既非信令源点又非目的点，其作用仅是将从一条信令链路上接收的消息转发至另一条信令链路去，则称该信令点为信令转接点。

18. 2.3 信令链路与信令链路集 • 信令链路：连接各个信令点、信令转接点，传送信令消息的物理链路称为信令链路 • 信令链路集:具有相同属性的信令链路组成的一组链路集。即指本地信令点与一个相邻的信令点之间的链路的集合。 链路集 链路0 SPb 链路1 SPa 链路n

19. 链路集号和信令链路编码 • 链路集号： • 对链路集的编号。对于同一信令点，链路集号是唯一的。 • 信令链路编码（SLC）: • 对于相邻两信令点之间的所有链路，需对其统一编号，称为SLC，它们之间的编号应各不相同，而且两局应一一对应； • 对于到不同局向的信令链路可以有相同的链路编码。 链路集1 链路集0 SPc o SPa o 1 SPb 2 1

20. 2.4 信令点编码 • 信令网中用于标识每一个节点的唯一编码 • 为便于信令网管理，国际和国内信令网采用各自独立的编号计划 • 国际信令网编码采用14位信令点编码，我国信令网采用24位信令点编码

21. 信令点编码 • 国际信令网编码采用14位信令点编码 区域网识别 大区识别 信令点标识 3bit 8bit 3bit • 大区识别：用于识别世界编号大区。我国的大区识别为4 • 区域网识别：用于识别每个世界编号大区内的区域网。我国的区域网识别为120。 • 信令点标识：用于识别区域网中的信令点。

22. 信令点编码 • 国际信令网编码采用24位信令点编码 主信令区编码 分信令区编码 信令点标识 8bit 8bit 8bit • 我国信令网信令区的划分与我国信令网的三级结构相对应，分为主信令区、分信令区、信令点三级，这样HSTP设在主信令区，LSTP设在分信令区。 • 我国的信令网划分为33个主信令区，每个主信令区又划分为若干个分信令区。 主信令区按中央直辖市、省和自治区设置。一个主信令区内一般只设置一对HSTP。 • 分信令区的划分原则上以一个地区或一个地级市来进行。一个分信令区通常设置一对LSTP，一般设在地区或地级市电信局所在城市。

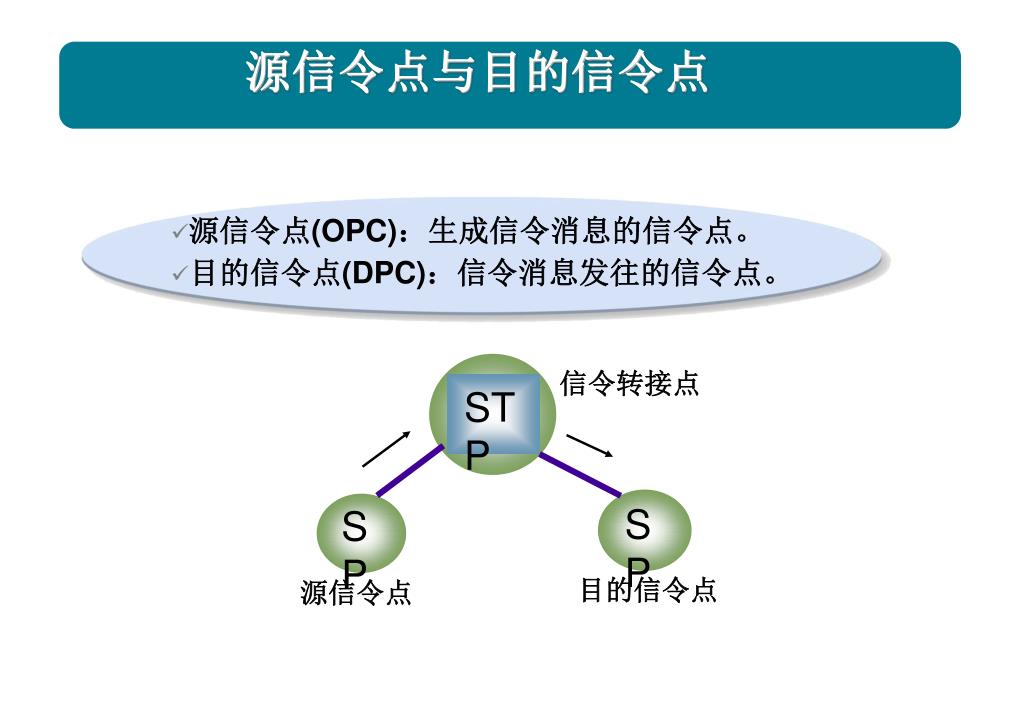

23. 源信令点与目的信令点 • 源信令点(OPC)：生成信令消息的信令点。 • 目的信令点(DPC)：信令消息发往的信令点。 信令转接点 STP SP SP 目的信令点 源信令点

24. 2.5 直联与准直联方式 • 信令传送方式即信令消息经由怎样的路线由起源点发送至目的地。在七号信令系统中常用两种传送方式: • 直联方式：两个信令点之间通过直达信令链路传递消息。此时，话路和信令链路是平行的。(STP之间采用） • 准直联方式：两个信令点之间通过预先设定的多个串接的信令链路传递消息。（SP之间采用） • No.7信令网以准直联为主，直联为辅。 直连方式 话路 准直连方式 信令链路

25. 2.6信令单元 • 信令点之间传递信令消息的最小单位，以数字编码的形式构成。 • 信令单元的长度是可变的。 由多个8bit组成，插在PCM系统的某一个时隙中传输。

26. 课程内容 信令基本概念 No.7信令基本术语 No.7信令系统的功能级 我国No.7信令网的结构

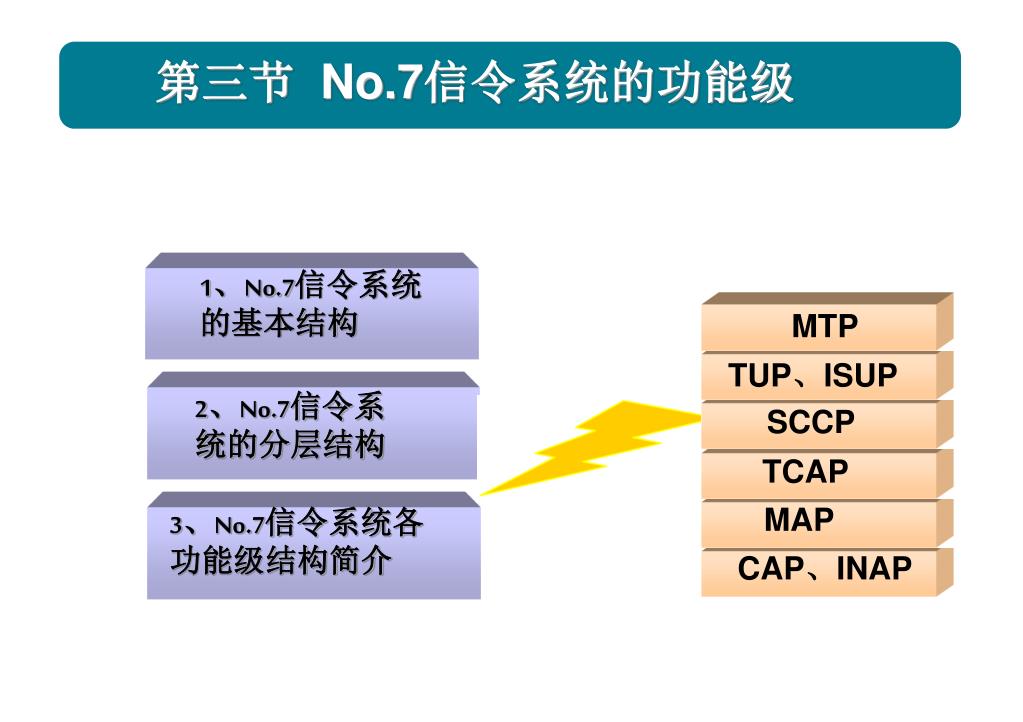

27. 第三节 No.7信令系统的功能级 1、No.7信令系统的基本结构 MTP TUP、ISUP 2、No.7信令系统的分层结构 SCCP TCAP MAP 3、No.7信令系统各功能级结构简介 CAP、INAP

28. 3.1 No.7信令系统的基本结构 • 七号信令系统的基本功能结构由两部分组成： • 公共的消息传递部分MTP • 提供一个可靠的消息传递系统。 • 适合不同用户的独立用户部分UP • 负责信令消息的生成、语法检查和信令过程控制。 UP UP MTP MTP SP2 SP1

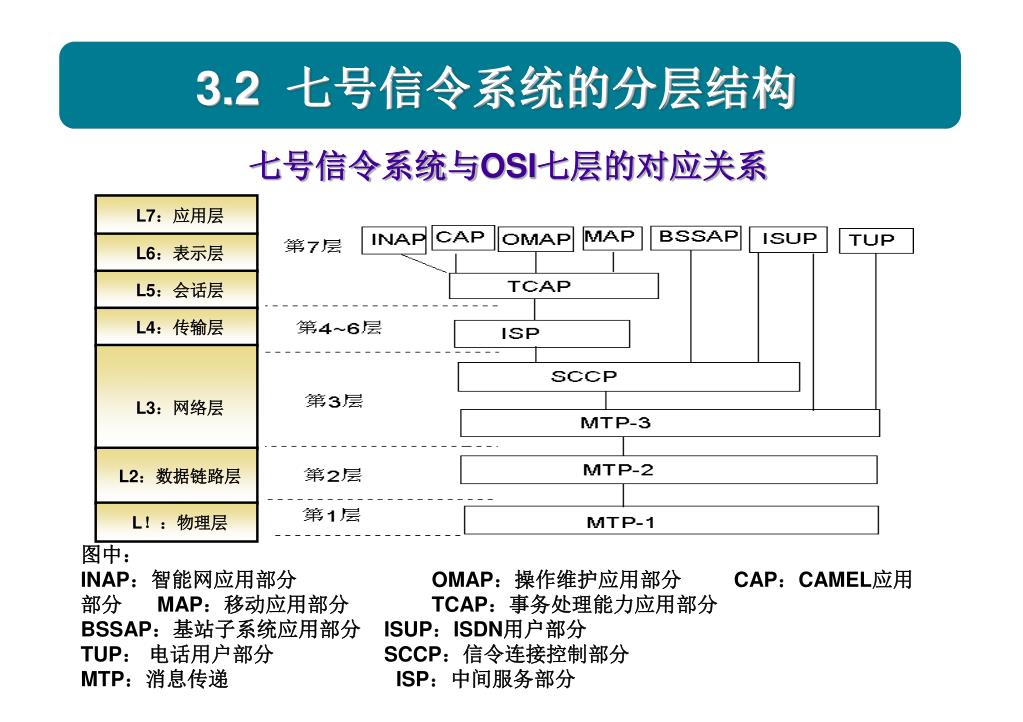

29. 3.2 七号信令系统的分层结构 七号信令系统与OSI七层的对应关系 L7：应用层 L6：表示层 L5：会话层 L4：传输层 L3：网络层 L2：数据链路层 L！：物理层 图中： INAP：智能网应用部分 OMAP：操作维护应用部分 CAP：CAMEL应用部分 MAP：移动应用部分 TCAP：事务处理能力应用部分 BSSAP：基站子系统应用部分 ISUP：ISDN用户部分 TUP： 电话用户部分 SCCP：信令连接控制部分 MTP：消息传递 ISP：中间服务部分

30. 3.3 七号信令系统的功能级结构-MTP 消息传递部分MTP 用户部分 MTP的的主要任务是保证信令消息的可靠传送，它可分为三级： 第三级功能级 消息 传递 部分 信令数据链路(MTP-1) 第二级功能级 信令链路功能(MTP-2) 第一级功能级 信令网功能(MTP-3)

31. 七号信令系统的功能级结构-MTP MTP各级的含义 • 信令数据链路级：这是No.7信令传送的物理层，它定义了No.7信令的电气和功能特征等，要求一条独立的数据传输通道，是No.7消息的传送载体。在目前交换机上，一般由PCM系统的某一时隙提供，如实际常采用PCM的 TS16时隙。 • 信令链路级：定义信令消息在数据链路上的传送方式和过程，如帧格式、差错检测、纠错重发、链路定位过程等，提供信令两端的信令可靠传送。 • 信令网功能级：完成No.7信令的网络层功能，如目的地寻址，同时保证信令能正确传送到目的点，当信令网中某些点或传输链路发生故障时它能保证信令消息在信令网中仍能可靠地传递。

32. 七号信令系统的功能级结构-TUP、ISUP 电话用户部分TUP • 支持电话业务，控制电话网的接续和运行，如呼叫的建立、监视、释放等。 • TUP在移动网中使用时有一些特别的要求。故称MTUP。 ISDN用户部分ISUP • 在ISDN环境中提供话音和非话业务所需的功能，以支持ISDN基本业务及补充业务。 • ISUP具有TUP的所有功能，因此可以代替TUP。

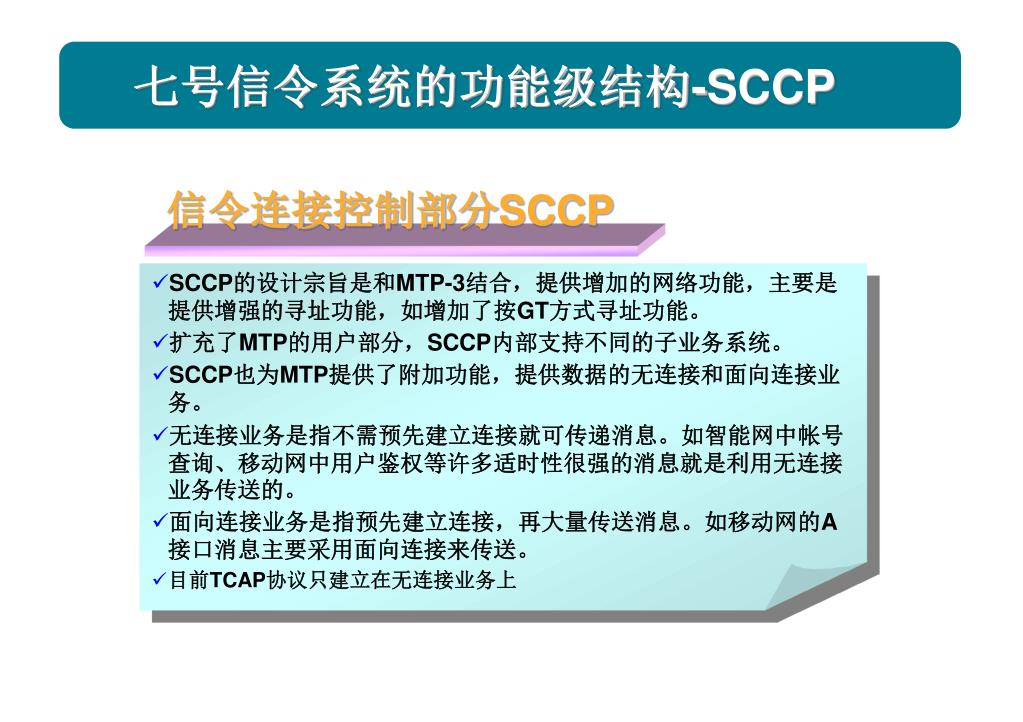

33. 七号信令系统的功能级结构-SCCP 信令连接控制部分SCCP • SCCP的设计宗旨是和MTP-3结合，提供增加的网络功能，主要是提供增强的寻址功能，如增加了按GT方式寻址功能。 • 扩充了MTP的用户部分，SCCP内部支持不同的子业务系统。 • SCCP也为MTP提供了附加功能，提供数据的无连接和面向连接业务。 • 无连接业务是指不需预先建立连接就可传递消息。如智能网中帐号查询、移动网中用户鉴权等许多适时性很强的消息就是利用无连接业务传送的。 • 面向连接业务是指预先建立连接，再大量传送消息。如移动网的A接口消息主要采用面向连接来传送。 • 目前TCAP协议只建立在无连接业务上

34. 七号信令系统的功能级结构TCAP 事务处理应用部分TCAP • TCAP是No.7信令系统为各种通信网络业务提供的接口，如移动业务、智能业务等。TCAP为这些网络业务的应用提供信息请求、响应等对话能力。 • TCAP是一种公共的规范，与具体应用无关。具体应用部分通过TCAP提供的接口实现消息传递。如移动通信应用部分MAP通过TCAP完成漫游用户的定位等业务。 • TCAP在于提供了一个标准的消息封装机制。MAP、CAP等不同的应用对应于TCAP消息中不同的成份。 MTP 消息 SCCP 消息 TCAP消息 MAP消息

35. 七号信令系统的功能级结构-MAP 移动应用部分MAP • MAP是公用陆地移动网（PLMN）在网内以及与其他网间进行互连而设计的移动网特有的信令协议规范。 • MAP使GSM网络实体可以实现移动用户的位置更新、鉴权、加密、切换等功能，使移动用户可以正确地接入网络、发起和接收呼叫。

36. 七号信令系统的功能级结构INAP、CAP 智能网应用部分INAP • INAP智能网应用部分，应用于有线智能网; • INAP规定了有线智能网SCF与SSF互连的接口规程。 CAMEL应用部分CAP • CAP是CAMEL 的应用部分，它基于智能网的INAP协议，应用于移动智能网; • CAP规定了gsmSSF、gsmSRF与gsmSCF互连的接口规程

37. 课程内容 信令基本概念 No.7信令基本术语 No.7信令系统的功能级 我国No.7信令网的结构

38. 我国信令网的三级结构 我国信令网采用三级结构：HSTP、LSTP、SP HSTP HSTP LSTP LSTP SP SP SP SP SP

39. 我国信令网的结构 • 第一级：SP信令点。 • 第二级：LSTP低级信令点转接点，汇接若干SP，并联至HSTP。 • 第三级：HSTP高级信令转接点，汇接LSTP，HSTP间全部采用直联方式。 • 三级结构与信令点编码相对应，HSTP主信令点、LSTP分信令点、SP信令点。 • 为考虑安全性，信令网采用A、B结构相同的双平面方式，两平面互为备份。

40. 我国七号信令网结构 • 我国七号信令网采用三级结构 • HSTP采用A、B平面，以增强可靠性 A HSTP HSTP HSTP B D D A A B A LSTP LSTP LSTP SP SP F C C SP C LSTP LSTP LSTP SP SP B E HSTP D SP HSTP HSTP 我国信令网结构示意图

41. 信令网与电话网的对应关系 • 信令网的三级结构与电话网的三级结构一一对应 SP(INTS) SP(DC1) SP(DC1) HSTP HSTP SP(DC2) SP(DC2) LSTP LSTP SP(端局) SP(端局) SP(TM) SP(TM) 图例： 话路 信令链路

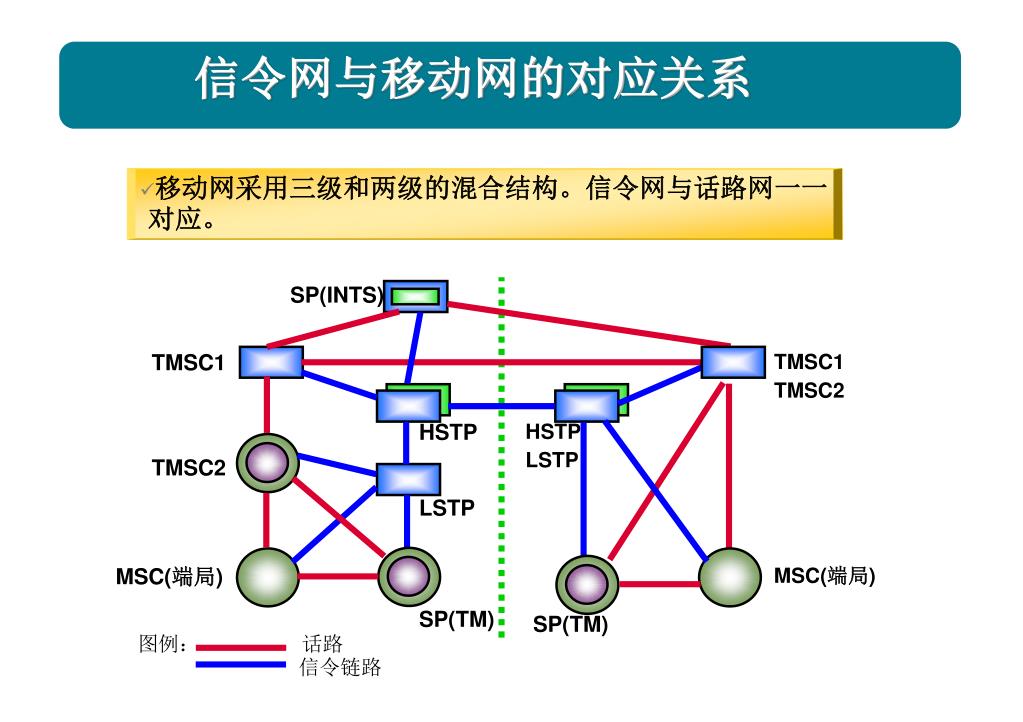

42. 信令网与移动网的对应关系 • 移动网采用三级和两级的混合结构。信令网与话路网一一对应。 SP(INTS) TMSC1 TMSC1 TMSC2 HSTP HSTP LSTP TMSC2 LSTP MSC(端局) MSC(端局) SP(TM) SP(TM) 图例： 话路 信令链路

43. 总结 介绍了共路信令的基本概念 介绍了No.7信令的基本术语 介绍了No.7信令系统的分层结构 介绍了我国No.7信令网的结构
