slide1

广东纺织职业技术学院

机织技术精品课程

slide2

任务一 片梭织机设备与检修

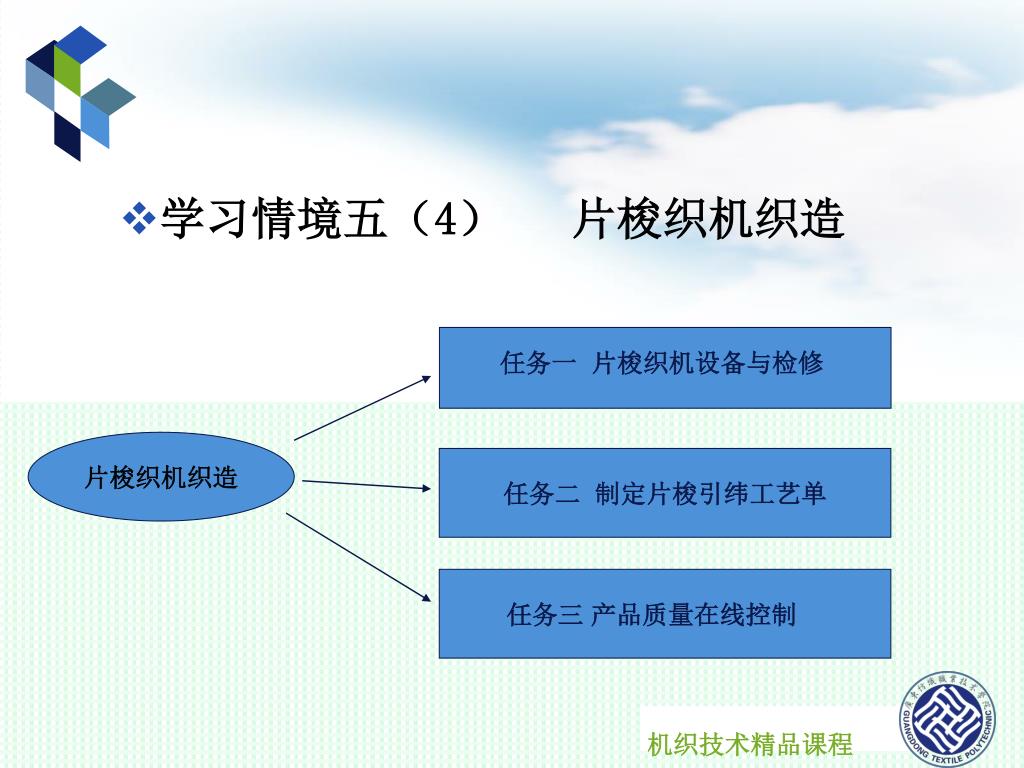

片梭织机织造

任务二 制定片梭引纬工艺单

任务三 产品质量在线控制

  • 学习情境五(4) 片梭织机织造
slide3
任务一 片梭织机设备与检修

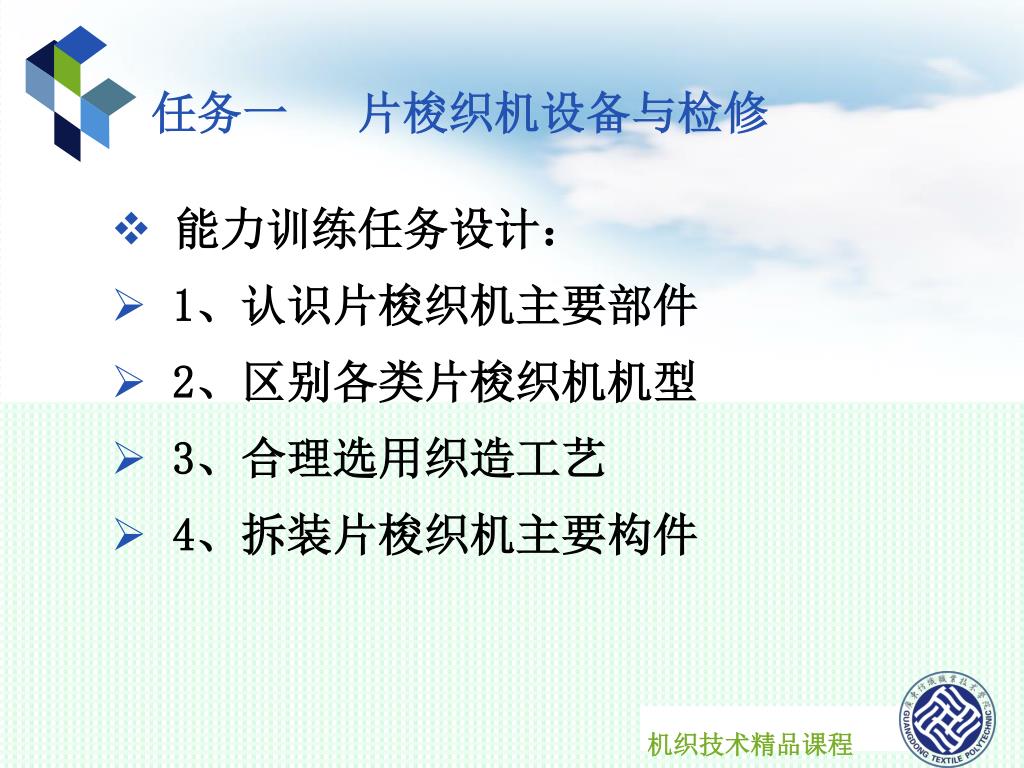

  • 能力训练任务设计:
  • 1、认识片梭织机主要部件
  • 2、区别各类片梭织机机型
  • 3、合理选用织造工艺
  • 4、拆装片梭织机主要构件
slide4
任务引入:

一、认识和操作片梭织机

片梭织机主要机构的认识:

slide6
(一)片梭

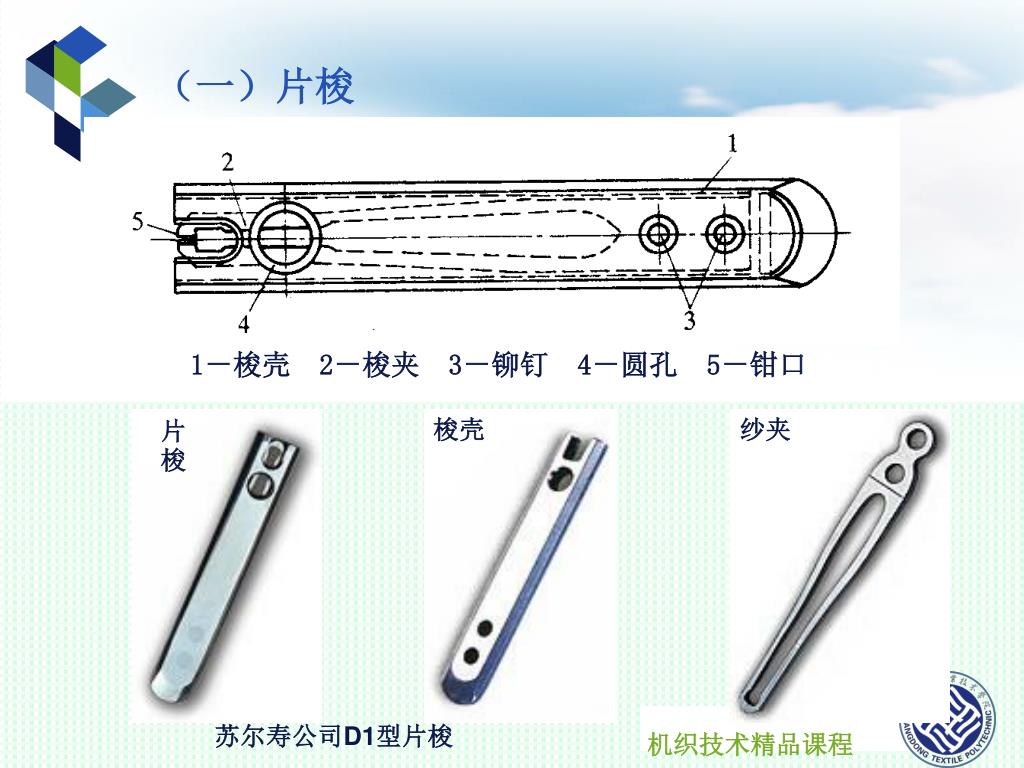

1-梭壳 2-梭夹 3-铆钉 4-圆孔 5-钳口

片梭

梭壳

纱夹

苏尔寿公司D1型片梭

slide7

(二)扭轴式片梭引纬机构

  • 工作过程的四个阶段:
  • 储能阶段
  • 自锁阶段
  • 投梭阶段
  • 缓冲阶段
slide8

苏尔寿·鲁蒂的扭轴式片梭引纬机构示意图

1-凸轮

2-转子

3-摆杆

4-芯轴

5-连杆

6-摇臂

7-投梭棒

8-扭轴

9-螺钉

10-转子

11-击梭滑块 12-片梭

13-导梭片

14-油压缓冲容器

slide10

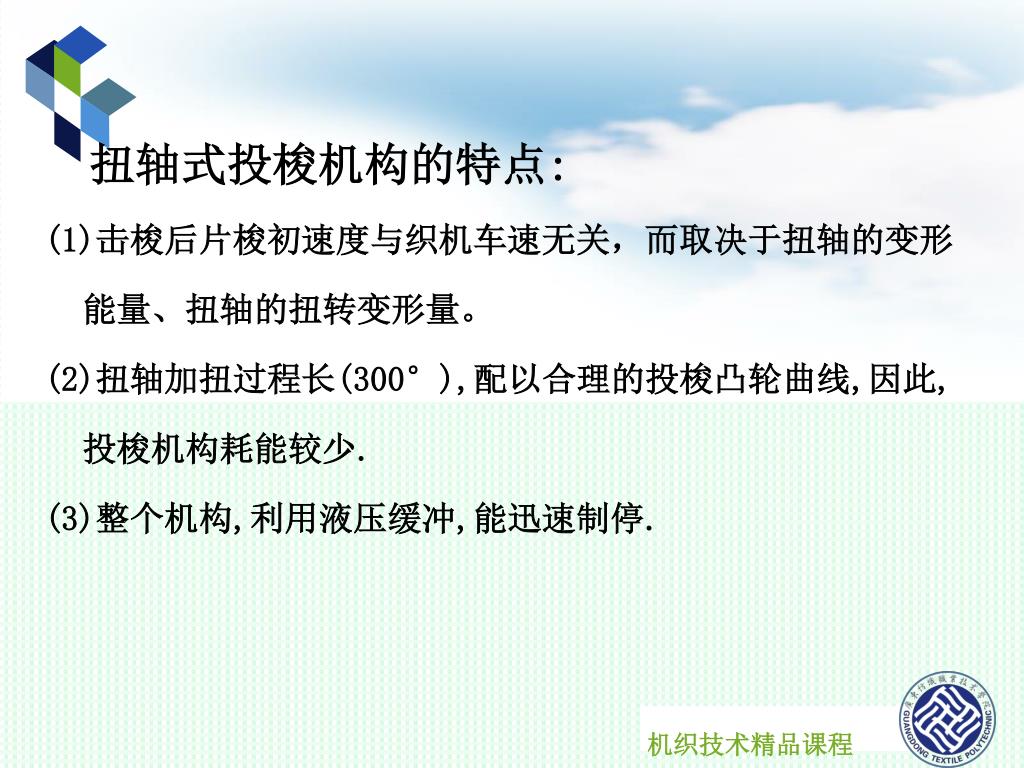

扭轴式投梭机构的特点:

(1)击梭后片梭初速度与织机车速无关,而取决于扭轴的变形能量、扭轴的扭转变形量。

(2)扭轴加扭过程长(300°),配以合理的投梭凸轮曲线,因此,投梭机构耗能较少.

(3)整个机构,利用液压缓冲,能迅速制停.

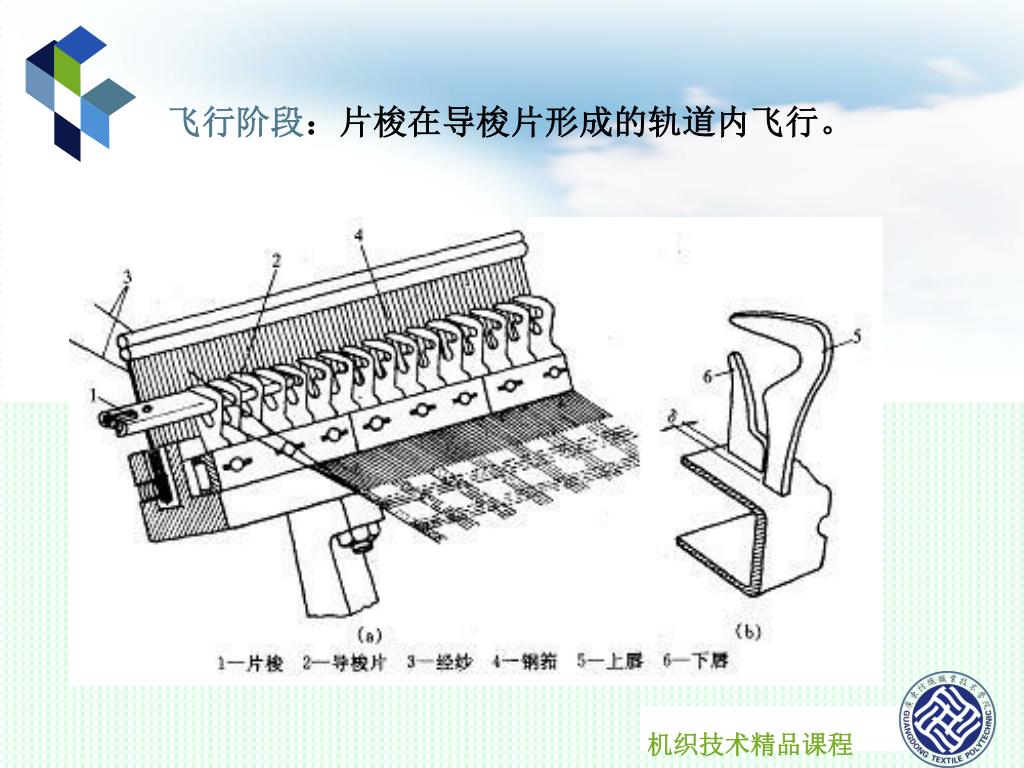

slide13
制梭阶段:
  • 片梭进入制梭箱后,制梭装置吸收片梭动能,使片梭的速度迅速下降为零,并准确定位。
slide14

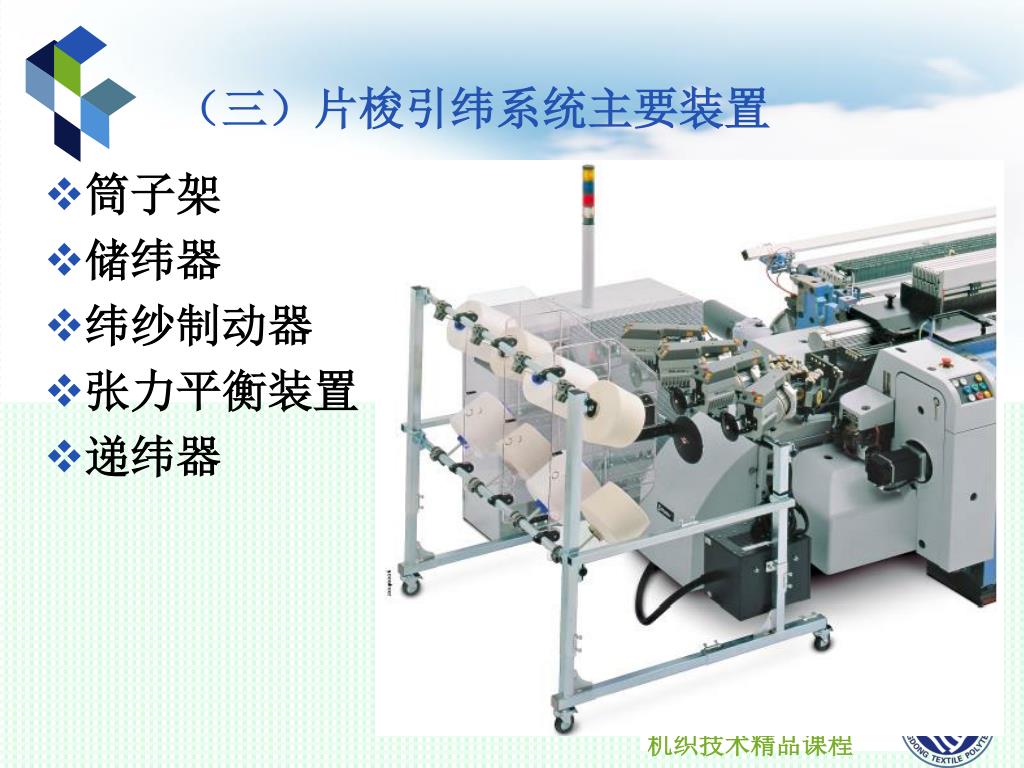

(三)片梭引纬系统主要装置
  • 筒子架
  • 储纬器
  • 纬纱制动器
  • 张力平衡装置
  • 递纬器
slide15

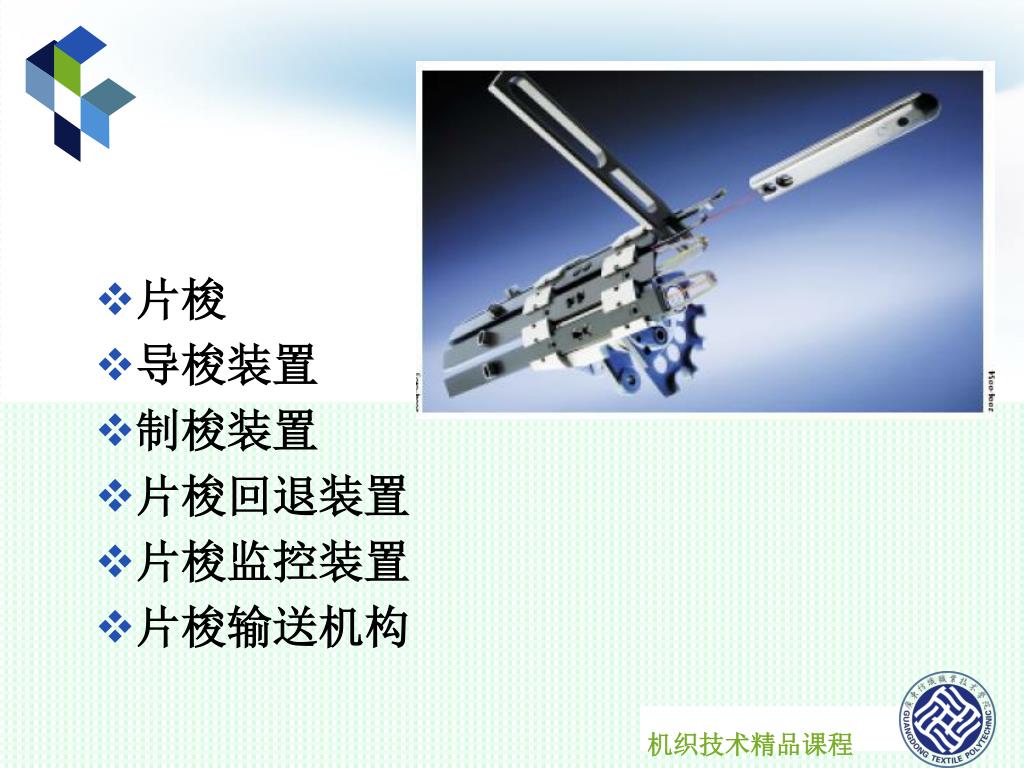

片梭
  • 导梭装置
  • 制梭装置
  • 片梭回退装置
  • 片梭监控装置
  • 片梭输送机构
slide16
二、片梭引纬工作过程
  • 片梭到位
  • 纬纱交接
  • 击梭
  • 制梭与片梭回退
  • 夹纱
  • 剪纬
  • 钩纱

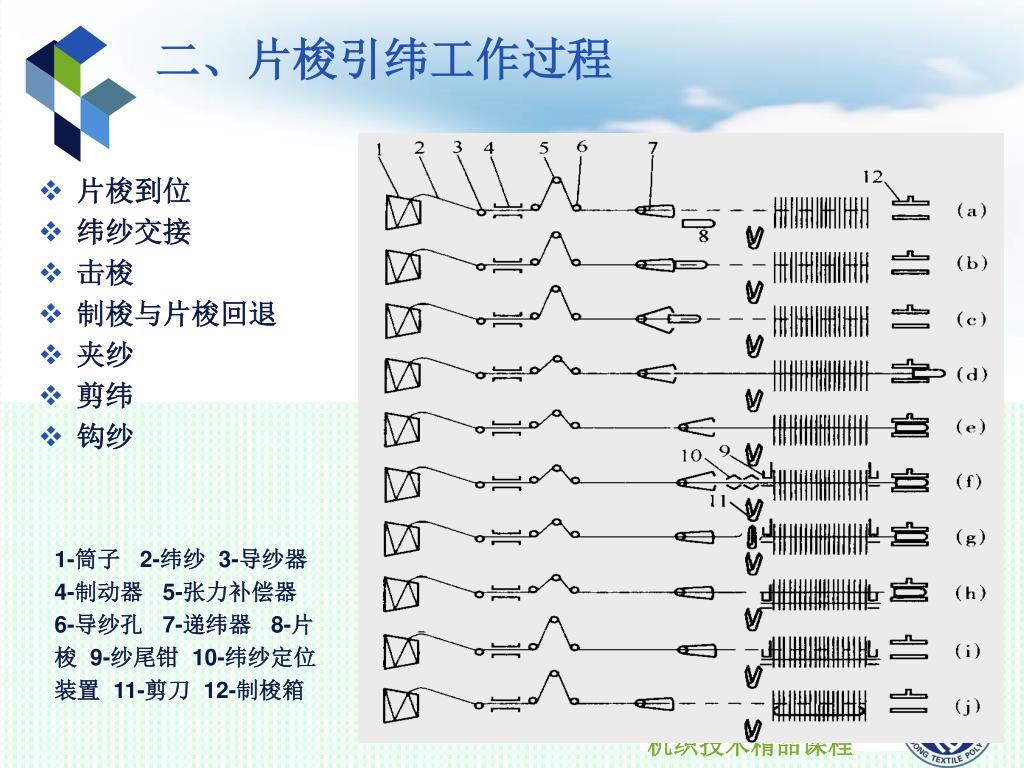

1-筒子 2-纬纱 3-导纱器 4-制动器 5-张力补偿器 6-导纱孔 7-递纬器 8-片梭 9-纱尾钳 10-纬纱定位装置 11-剪刀 12-制梭箱

slide17

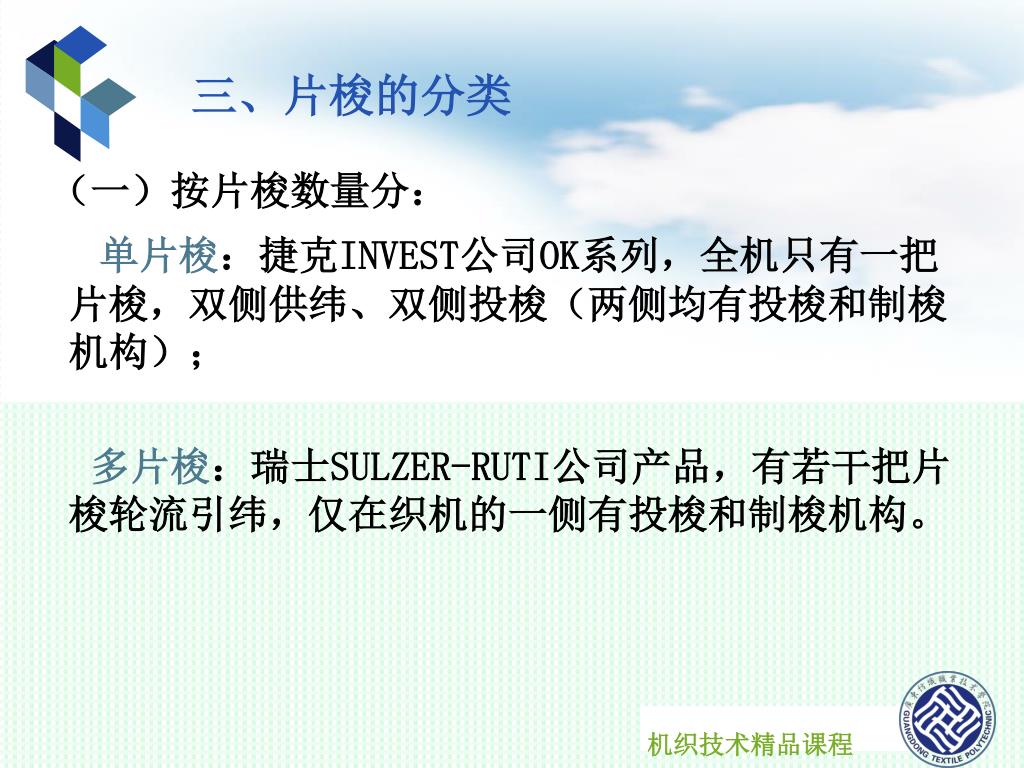

三、片梭的分类

(一)按片梭数量分:

单片梭:捷克INVEST公司OK系列,全机只有一把片梭,双侧供纬、双侧投梭(两侧均有投梭和制梭机构);

多片梭:瑞士SULZER-RUTI公司产品,有若干把片梭轮流引纬,仅在织机的一侧有投梭和制梭机构。

slide18

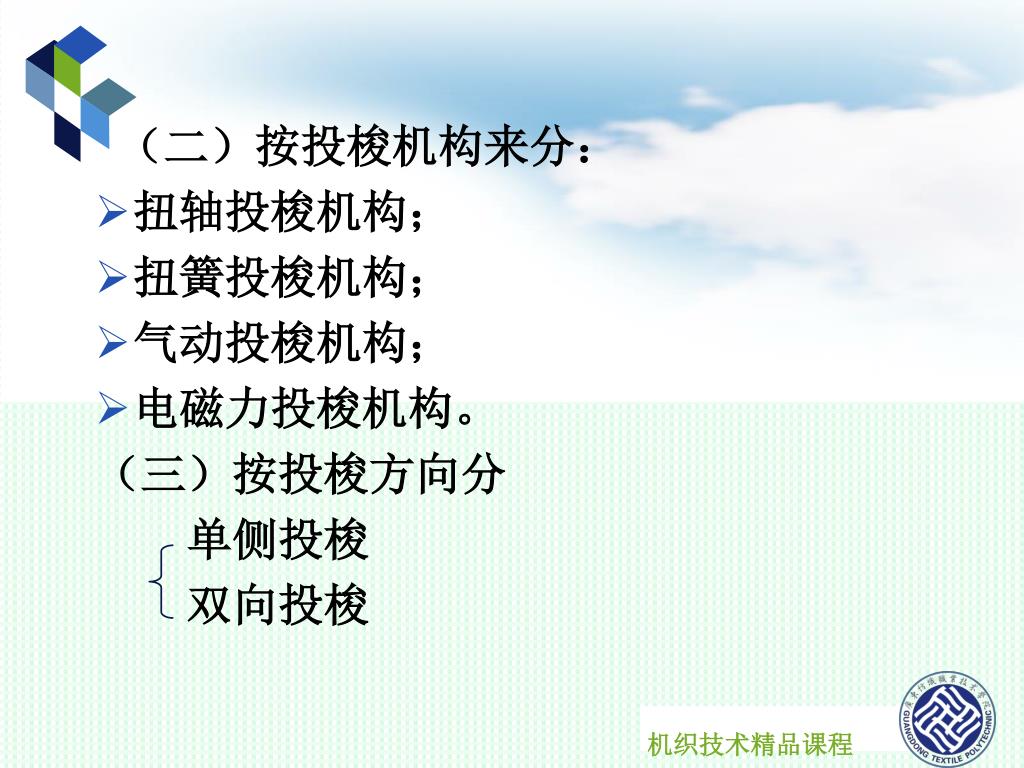

(二)按投梭机构来分:
  • 扭轴投梭机构;
  • 扭簧投梭机构;
  • 气动投梭机构;
  • 电磁力投梭机构。

(三)按投梭方向分

单侧投梭

双向投梭

slide19

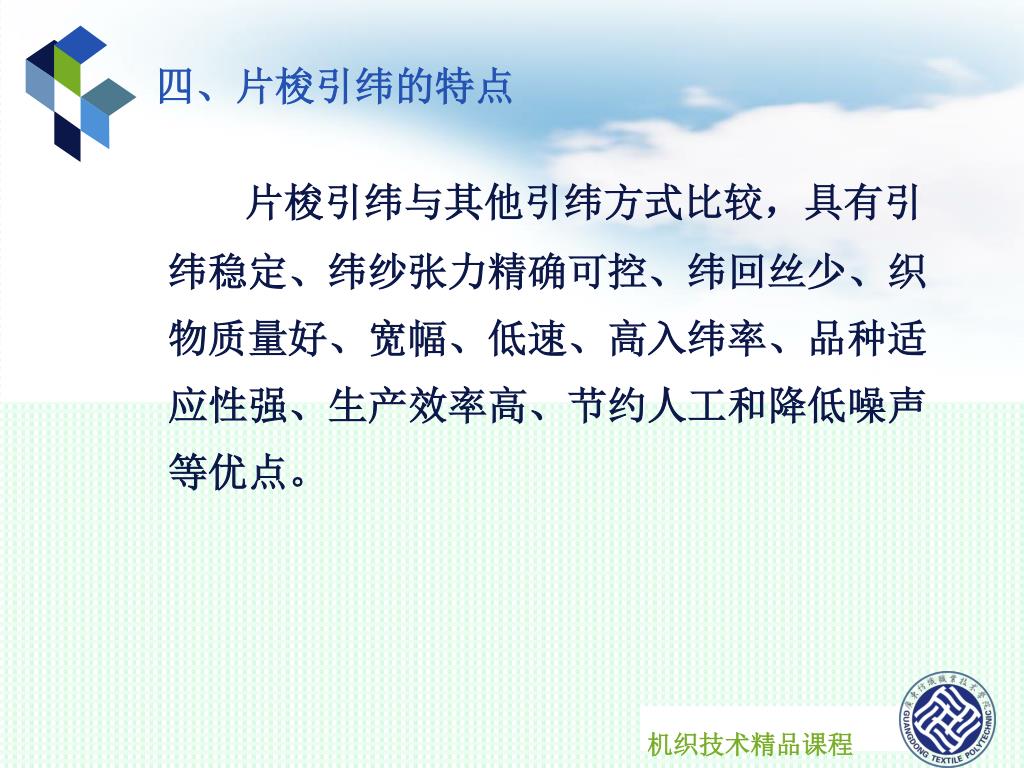

四、片梭引纬的特点

片梭引纬与其他引纬方式比较,具有引纬稳定、纬纱张力精确可控、纬回丝少、织物质量好、宽幅、低速、高入纬率、品种适应性强、生产效率高、节约人工和降低噪声等优点。

slide21
任务二 制定片梭织机工艺单

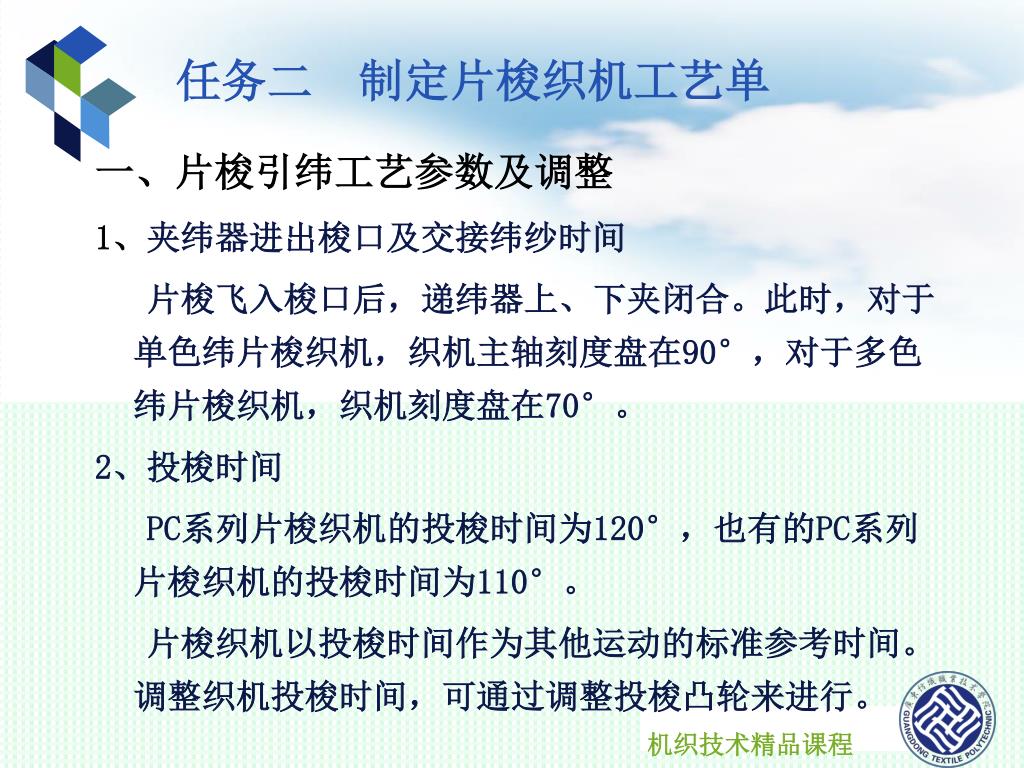

一、片梭引纬工艺参数及调整

1、夹纬器进出梭口及交接纬纱时间

片梭飞入梭口后,递纬器上、下夹闭合。此时,对于单色纬片梭织机,织机主轴刻度盘在90°,对于多色纬片梭织机,织机刻度盘在70°。

2、投梭时间

PC系列片梭织机的投梭时间为120°,也有的PC系列片梭织机的投梭时间为110°。

片梭织机以投梭时间作为其他运动的标准参考时间。调整织机投梭时间,可通过调整投梭凸轮来进行。

slide22

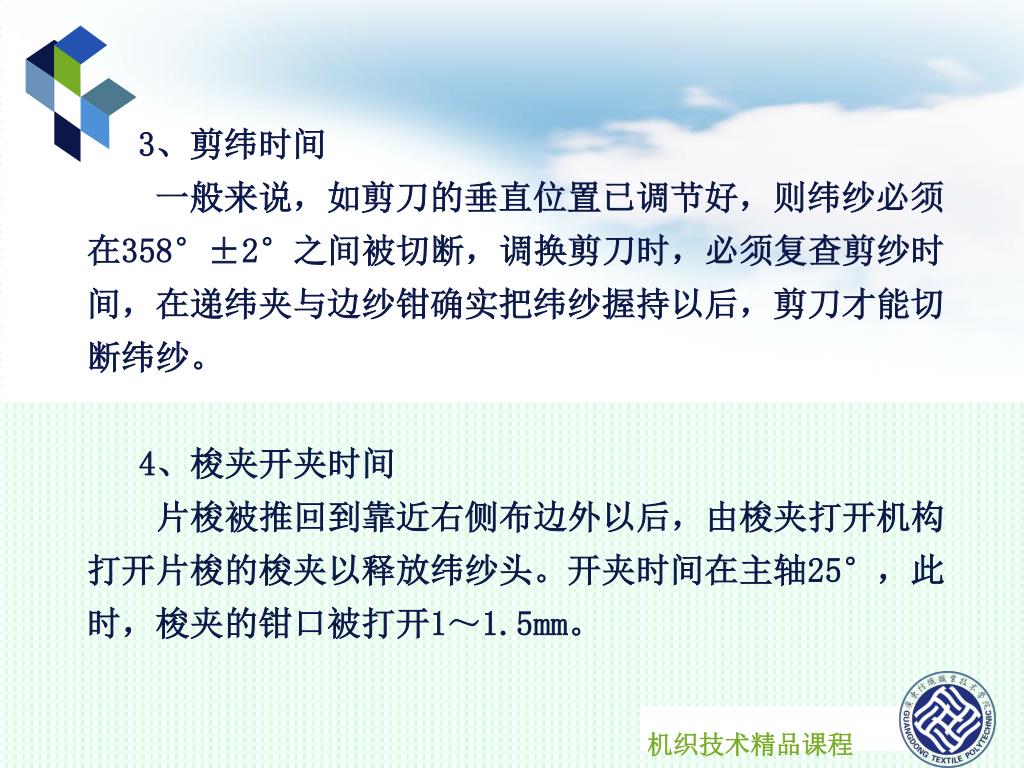

3、剪纬时间

一般来说,如剪刀的垂直位置已调节好,则纬纱必须在358°±2°之间被切断,调换剪刀时,必须复查剪纱时间,在递纬夹与边纱钳确实把纬纱握持以后,剪刀才能切断纬纱。

4、梭夹开夹时间

片梭被推回到靠近右侧布边外以后,由梭夹打开机构打开片梭的梭夹以释放纬纱头。开夹时间在主轴25°,此时,梭夹的钳口被打开1~1.5mm。

slide23

5.投梭力与制梭力

投梭力是由扭轴直径和扭轴扭转角确定。

首先,根据片梭引纬速度选用相应直径的扭轴,然后在正常范围内调节扭轴扭转角。当扭转角达到最大值时,片梭若未及时进入制梭装置,应降低织机车速;当扭转角到达最小值时,片梭速度还是太高,则应选用较小直径的扭轴。

制梭力是由制梭角的高低位置控制,制梭通道间隙越小,制梭力越大。目前,在片梭引纬中能够自动调整制梭力。

slide24

二、片梭织造工艺案例

 案例1:JC50×50 175×110 116〞精梳直贡织物的织造

 具体织造工艺参数设计如下:

(1)由于片梭外型小,与织口距离近,片梭飞行速度较高及特殊的筘座运动规律,使片梭在梭道内有足够的通行时间,故采用“大张力、小梭口”的工艺设计思路。

(2)由于片梭梭口小,而且导梭齿增加了经纱上下运动的磨擦阻力,为防止片梭撞断经纱,一般不采用程度较大的不等张力梭口。因此,以提早开口时间,增加经纱屈曲,使布面丰满的做法,在片梭织机上是没有意义的。

(3)为保证片梭织机顺利引纬,对梭口清晰度有很高的要求,通常采用较大的上机张力。

(4)后梁的前后、高低位置是经位置线的主要参数,后梁位置直接关系到开口时上下层经纱的张力差异。后梁高,下层经纱张力大于上层经纱,有利于纬纱通过梭道。在织造细号织物时,后梁应向后移动;在织造经纬向紧密度高的织物时,为保证开清梭口和减少打纬时织口地游动,应将后梁向前移,以获得强打纬的效果。

p7100 pu

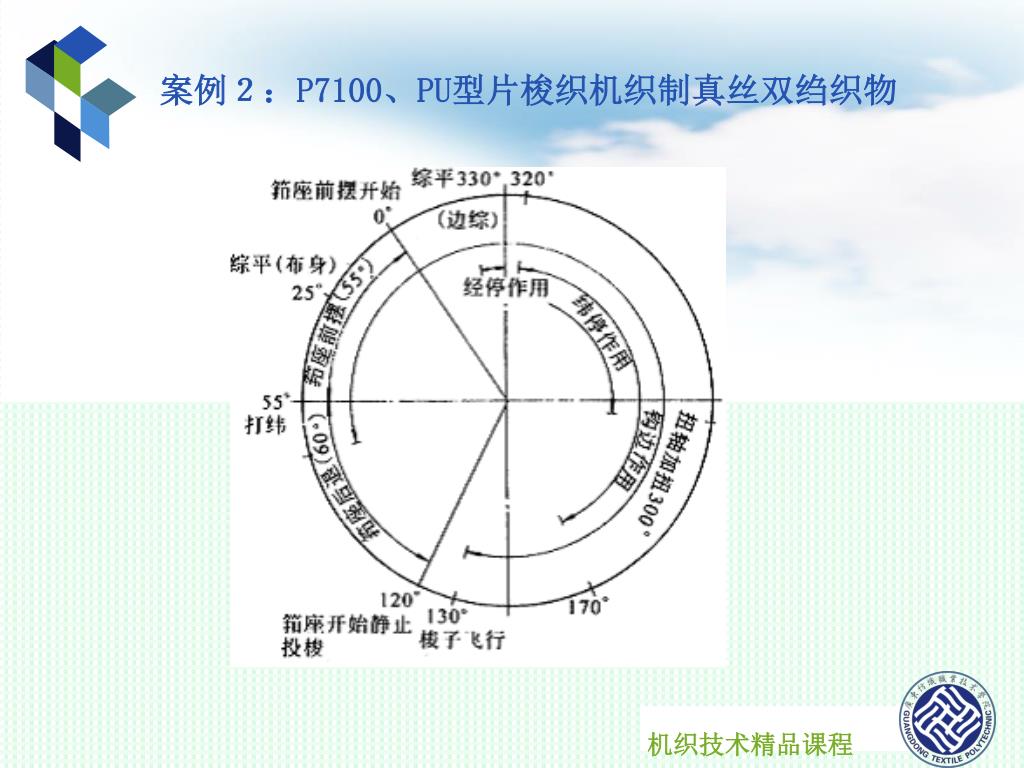

案例2:P7100、PU型片梭织机织制真丝双绉织物案例2:P7100、PU型片梭织机织制真丝双绉织物
slide26

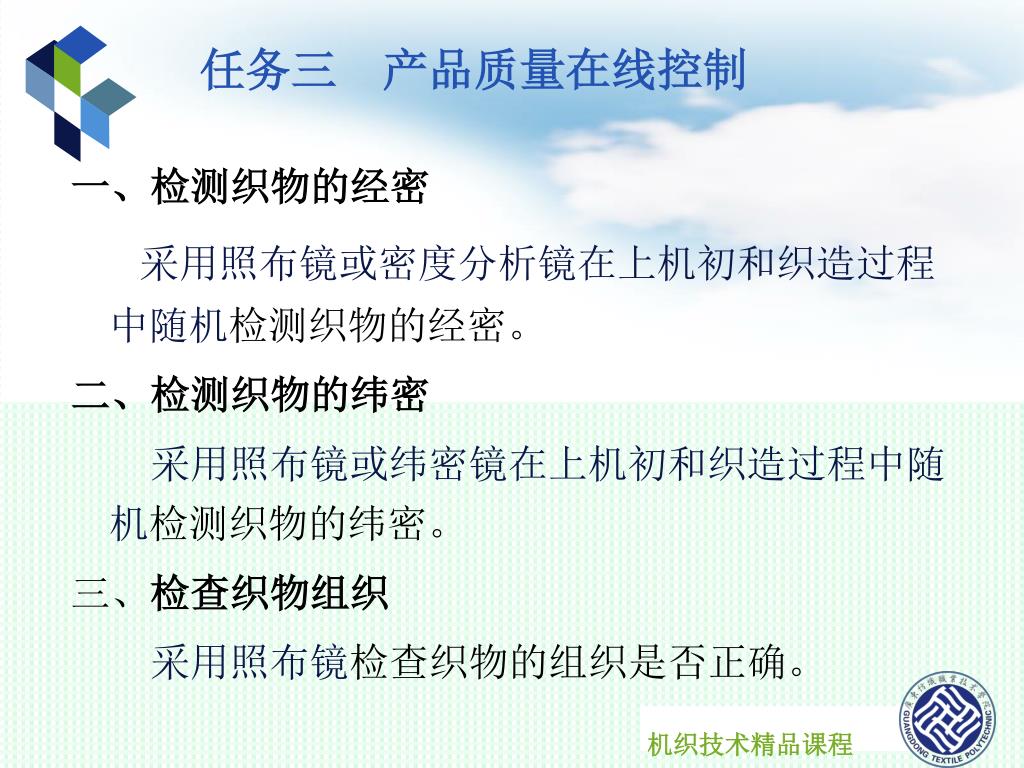

任务三 产品质量在线控制

一、检测织物的经密

采用照布镜或密度分析镜在上机初和织造过程中随机检测织物的经密。

二、检测织物的纬密

采用照布镜或纬密镜在上机初和织造过程中随机检测织物的纬密。

三、检查织物组织

采用照布镜检查织物的组织是否正确。

slide27

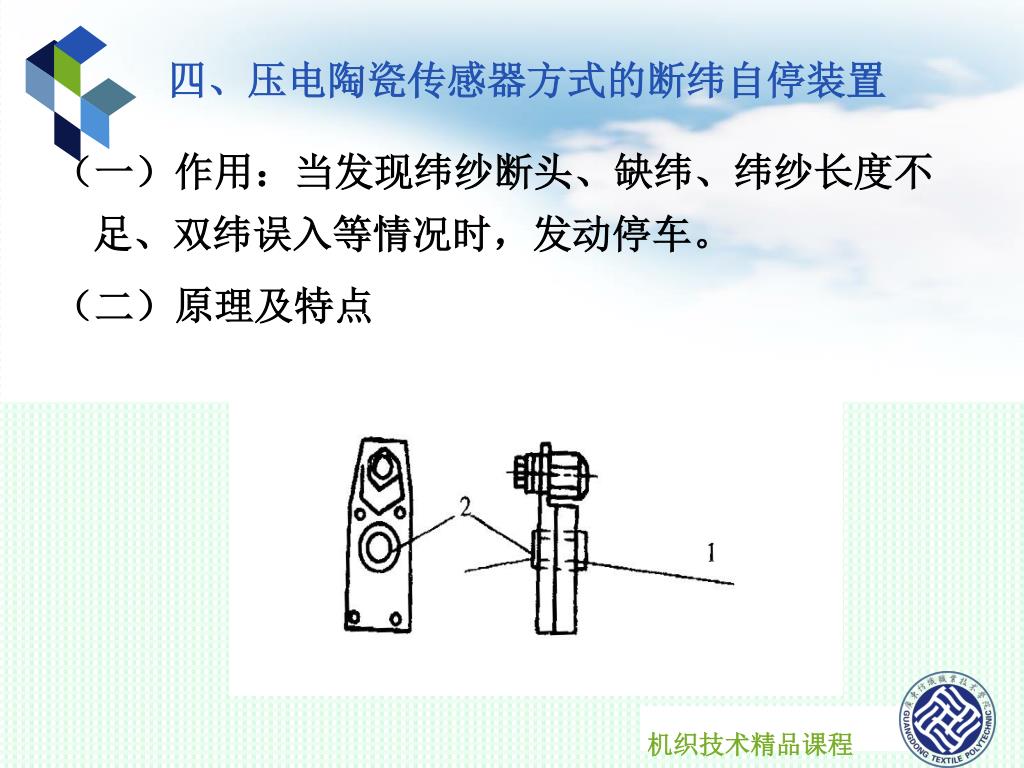

四、压电陶瓷传感器方式的断纬自停装置

(一)作用:当发现纬纱断头、缺纬、纬纱长度不足、双纬误入等情况时,发动停车。

(二)原理及特点

slide28
(三)找纬装置
  • 织机在运转过程中,经、纬纱处于不正常的工作情况,这时织机必须立即停车,以防止在织物上形成残疵,影响织物质量。这些自停机构由断经自停和断纬自停机构来完成。
slide29
五、 断经自停装置
  • 1、作用:当经纱断头或过松时发动停机。可以防止缺经、经缩及跳花等织疵,提高织物质量,增加挡车工看台能力。提高织布效率。
  • 2、方式:电气式

目前以微电脑控制的接触式断经自停机构应用较多。

slide30
3、电气式断经自停装置
  • 组成:检测部分、执行部分

(1)检测部分

  • 接触式自停检测:

当经纱断头时,停经片下落,电极接通,送出该纱断头信号。

  • 光电式自停检测:

当经纱断头时,下落的停经片当住光线,送出信号。

slide31

中断申请

经停检测元件

计数器(积分)

微处理器

主轴编码器

电磁制动器

驱动器

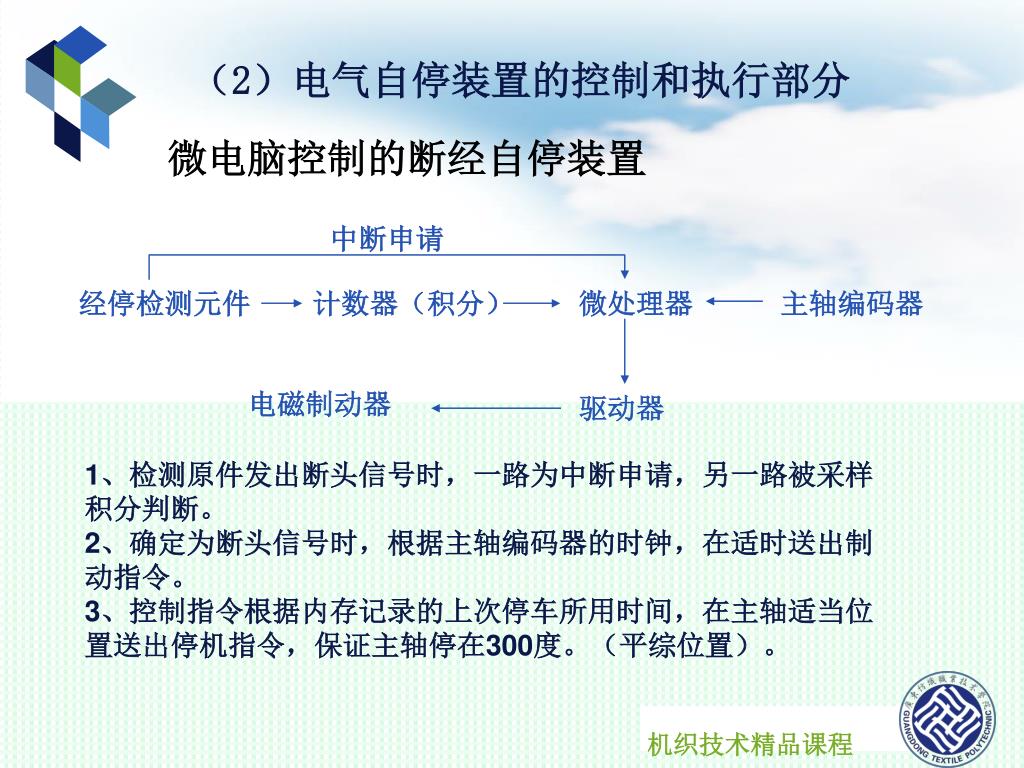

(2)电气自停装置的控制和执行部分

微电脑控制的断经自停装置

1、检测原件发出断头信号时,一路为中断申请,另一路被采样积分判断。

2、确定为断头信号时,根据主轴编码器的时钟,在适时送出制动指令。

3、控制指令根据内存记录的上次停车所用时间,在主轴适当位置送出停机指令,保证主轴停在300度。(平综位置)。
