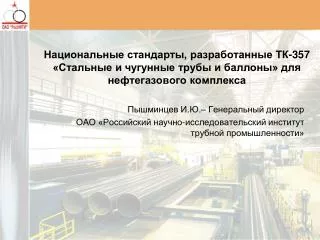

  1. Национальные стандарты, разработанные ТК-357 «Стальные и чугунные трубы и баллоны» для нефтегазового комплекса Пышминцев И.Ю.– Генеральный директор ОАО «Российский научно-исследовательский институт трубной промышленности»

  2. Структура ТК-357 «Стальные и чугунные трубы и баллоны» TK - 357 Сопредседатели: Клачков А.А. (ТМК) Чикалов С.Г.(ЧТПЗ) Секретариат: ОАО «Российский научно-исследовательский институт трубной промышленности» ТС67 ISO SC5; SC2(WG16) Подкомитеты Сварные трубы Бесшовные трубы Нарезные трубы Защитные покрытия Баллоны Трубы из нержавеющих сталей Рабочие группы

  3. Номенклатура продукции в сфере деятельности ТК 357

  4. Изменения условий добычи и транспортировки углеводородов обуславливают рост требований к трубам • Повышение доли высокопрочных материалов, разработка эффективных методов упрочнения • Повышение прочности и хладо-стойкости за счет внедрения комплекса металлургических технологий • Повышение толщин стенок труб, новые материалы, технологии, резьбовые соединения • Применение коррозионно-стойких сталей и сплавов, стойкость к СКРН, КРН, покрытия • Повышение эксплуатационных давлений, классов прочности сталей до Х80-Х100, изменение технологий прокладки и строительства • Увеличение глубин залегания углеводородов • Добыча в регионах с арктическим климатом • Стабильное увеличение добычи на шельфе и в глубоководной части океана • Эксплуатация оборудования в условиях коррозионно-агрессивных сред • Удаление мест добычи от мест потребления

  5. Развитие технологий производства и применения труб требуют разработки и внедрения новых стандартов

  6. Требования к обсадным и насосно-компрессорным трубам в национальных стандартах ГОСТ 632-80, 633-80, ГОСТ Р 52203-2004

  7. Требования к обсадным и насосно-компрессорным трубам в новом национальном стандарте ГОСТ Р ISO11960/API 5CT (8-я ред.)

  8. Сравнение требований к трубам для трубопроводов ГОСТ 8731, 8732; 10706; 52079-2004и другие

  9. Требования к трубам для трубопроводов в новом национальном стандарте ГОСТ Р/ИСО 3183, ИСО 3183:2007 ( 44-thed. API5L)

  10. Требования к бурильным трубам в новом национальном стандарте ГОСТ Р 52278-92, API 5D,ГОСТ Р/ ИСО11961

  11. Основы для гармонизации национальных и международных стандартов на примере ГОСТ Р 52278-92 и ГОСТ Р/ИСО11961 * марки по ИСО; ** вязкость дана для уровня PSL3; *** содержание серы и фосфора в стали замков по ГОСТР/ИСО 11961 0,015 и 0,020 масс.% соответственно

  12. Разработанные и утвержденные стандарты • ГОСТ Р 52079-2003 «Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов. Технические условия» (введен в действие – с 1 января 2004 г.) • ГОСТ Р 52203-2004 «Трубы насосно-компрессорные и муфты к ним. Технические условия» (введен в действие – с 1 сентября 2004 г.) • ГОСТ Р 52568:2006 «Трубы стальные с защитными наружными покрытиями для магистральных газонефтепроводов. Технические условия» (введен в действие – с 1 июля 2007 г.) • ГОСТ Р ИСО 3183-1:2007 «Трубы стальные для трубопроводов. Технические условия. Часть 1. Требования к трубам класса А», идентичный международному стандарту ИСО 3183-1:1996 (введен в действие – с 1 июня 2008 г.) • ГОСТ Р ИСО 3183-2:2007 «Трубы стальные для трубопроводов. Технические условия. Часть 2. Требования к трубам класса В», идентичный международному стандарту ИСО 3183-2:1996 (введен в действие – с 1 июня 2008 г.) • ГОСТ Р ИСО 3183-3:2007 «Трубы стальные для трубопроводов. Технические условия. Часть 3. Требования к трубам класса С», идентичный международному стандарту ИСО 3183-3:1996 (введен в действие – с 1 июня 2008 г.) • ГОСТ Р ИСО 2531-2008 «Трубы, фитинги, арматура и их соединения из чугуна с шаровидным графитом для водо- и газоснабжения», идентичный международному стандарту ИСО 2531:1998 (дата введения в действие – 1 января 2010 г. с правом досрочного применения)

  13. ГОСТ Р 53365 – 2009 «Трубы обсадные и насосно-компрессорные и муфты к ним. Основные параметры и контроль резьбовых соединений. Общие технические требования» (дата введения в действие – 1 марта 2010 г.) • ГОСТ Р 53366 – 2009 (ИСО 11960:2004) «Трубы стальные, применяемые в качестве обсадных или насосно-компрессорных труб для скважин в нефтяной и газовой промышленности. Общие технические условия», модифицированный по отношению к международному стандарту ИСО 11960:2004 (дата введения в действие – 1 марта 2010 г.) • ГОСТ Р (ИСО 10474:1991) «Трубы стальные и изделия из труб. Документы о приемочном контроле», модифицированный по отношению к международному стандарту ИСО 10474:1991 (дата введения в действие – 1 марта 2010 г.) • Изменение № 1 ГОСТ Р 52079-2003 «Трубы стальные сварные для магистральных газопроводов, нефтепроводов и нефтепродуктопроводов. Технические условия» (введен в действие – с 1 марта 2008 г.) • Изменение № 1 ГОСТ Р 50278-92 «Трубы бурильные с приварными замками. Технические условия» (введен в действие – с 1 сентября 2008 г.) • Изменение № 1 ГОСТ Р 52203-2004 «Трубы насосно-компрессорные и муфты к ним. Технические условия» (дата введения в действие – 1 января 2010 г.) • ГОСТ Р «Трубы стальные для промысловых трубопроводов. Технические условия» • ГОСТ Р /ИСО 11961:2008) «Трубы стальные бурильные для нефтяной и газовой промышленности»

  14. ГОСТ Р «Трубы стальные бесшовные горячедеформированные. Технические условия» • «Рекомендации по применению терминов и обозначений для работ по стандартизации (гармонизации) в трубной промышленности» • ГОСТ Р/ ИСО 3183:2007 «Трубы для трубопроводов. Технические условия» • Изменение № 1 к ГОСТ Р 51906-2002 «Соединения резьбовые обсадных, насосно-компрессорных труб и трубопроводов и резьбовые калибры для них» • ГОСТ Р «Трубы для подводных переходов и морского применения» • ГОСТ Р ИСО 9304 «Трубы стальные бесшовные и сварные (кроме труб полученных дуговой сваркой под флюсом) напорные. Контроль вихретоковым методом для обнаружения несовершенств» (1-редакция) • Проект ГОСТ Р ИСО 9402 «Трубы стальные бесшовные и сварные (кроме труб, полученных дуговой сваркой под флюсом) напорные. Неразрушающий контроль труб из ферромагнитной стали методом рассеяния магнитного потока по всей поверхности для обнаружения продольных несовершенств» (1-я редакция) • Проект ГОСТ Р ИСО 9598 «Трубы стальные бесшовные напорные. Неразрушающий контроль труб из ферромагнитной стали методом рассеяния магнитного потока по всей поверхности для обнаружения поперечных несовершенств» (1-я редакция)

  15. План работы ТК357 на 2010-2012 гг • ГОСТ Р (на базе ИСО ТР 10400:2007) «Трубы обсадные, насосно-компрессорные, бурильные и трубы для трубопроводов в нефтяной и газовой промышленности. Формулы и расчеты свойств» • ГОСТ Р/ ИСО 13680 «Трубы бесшовные обсадные, насосно-компрессорные и трубные заготовки для муфт из коррозионностойких и высоколегированных сталей и сплавов для нефтяной и газовой промышленности. Общие технические условия» • ГОСТ Р «Баллоны стальные сварные на давление 1,6 МПа для сжиженных углеводородных газов, используемых в качестве моторного топлива на автомобильных транспортных средствах. Технические условия» • ГОСТ Р / ИСО10405 «Трубы обсадные, насосно-компрессорные, бурильные и трубы для трубопроводов в нефтяной и газовой промышленности. Требования и рекомендации по обслуживанию и эксплуатации» • ГОСТ Р/ ИСО/ ТР 15464 «Трубы обсадные, насосно-компрессорные, бурильные и трубы для трубопроводов в нефтяной и газовой промышленности. Калибровка и контроль резьбовых соединений»

  16. План работы ТК357 на 2010-2012 гг ГОСТ Р «Трубы из коррозионно-стойких сталей. Технические условия» (гармонизация с ИСО 9329-4) ГОСТ Р «Трубы стальные профильные для металлоконструкций. Технические условия» (взамен ГОСТ 13663, 8639, 8642, 8644, 8645) ГОСТ Р «Трубы стальные бесшовные и сварные холоднодеформированные общего назначения. Технические условия» (на основе ГОСТ 8733, 8734, 10707) ГОСТ Р «Газовые баллоны. Баллоны высокого давления для хранения на транспортном средстве природного газа как топлива. Общие технические условия» (гармонизация с ИСО11439 взамен ГОСТ Р 51753-2001) ГОСТ Р «Трубы для котельных установок и трубопроводов низкого давления» ГОСТ Р «Трубы стальные сварные общего назначения. Технические условия» Методические рекомендации «Рекомендации по применению терминов, обозначений и сокращений для работ по стандартизации в трубной промышленности» ГОСТ Р/ИСО 13679 «Трубы обсадные и насосно-компрессорные для нефтяной и газовой ппромышлеенности. Методы испытания резьбовых соединений»

  17. ВЫВОДЫ • ТК 357 более чем на 70% обновлена база национальных стандартов на трубы для нефтяной и газовой промышленности с учетом современных требований потребителей и новых технологических возможностей производителей. • Впервые в отечественной практике создан ряд специализированных стандартов на трубы для трубопроводов различного назначения. • Развитие и регулярное обновление базы национальных стандартов на трубы организовано на основе анализа изменений международных стандартов с учетом приоритета интересов национальной экономики и отечественных инженерных традиций.

  18. Приглашаем к совместной работе! www.rosniti.ru www.tk357.com
