  1. ЭНЕРГИЯ БЕЛЫХ НОЧЕЙ Исследования частотных характеристик измерительных трансформаторов напряжения Июнь 2018 © «НПП Марс-Энерго», Санкт-Петербург, 2018

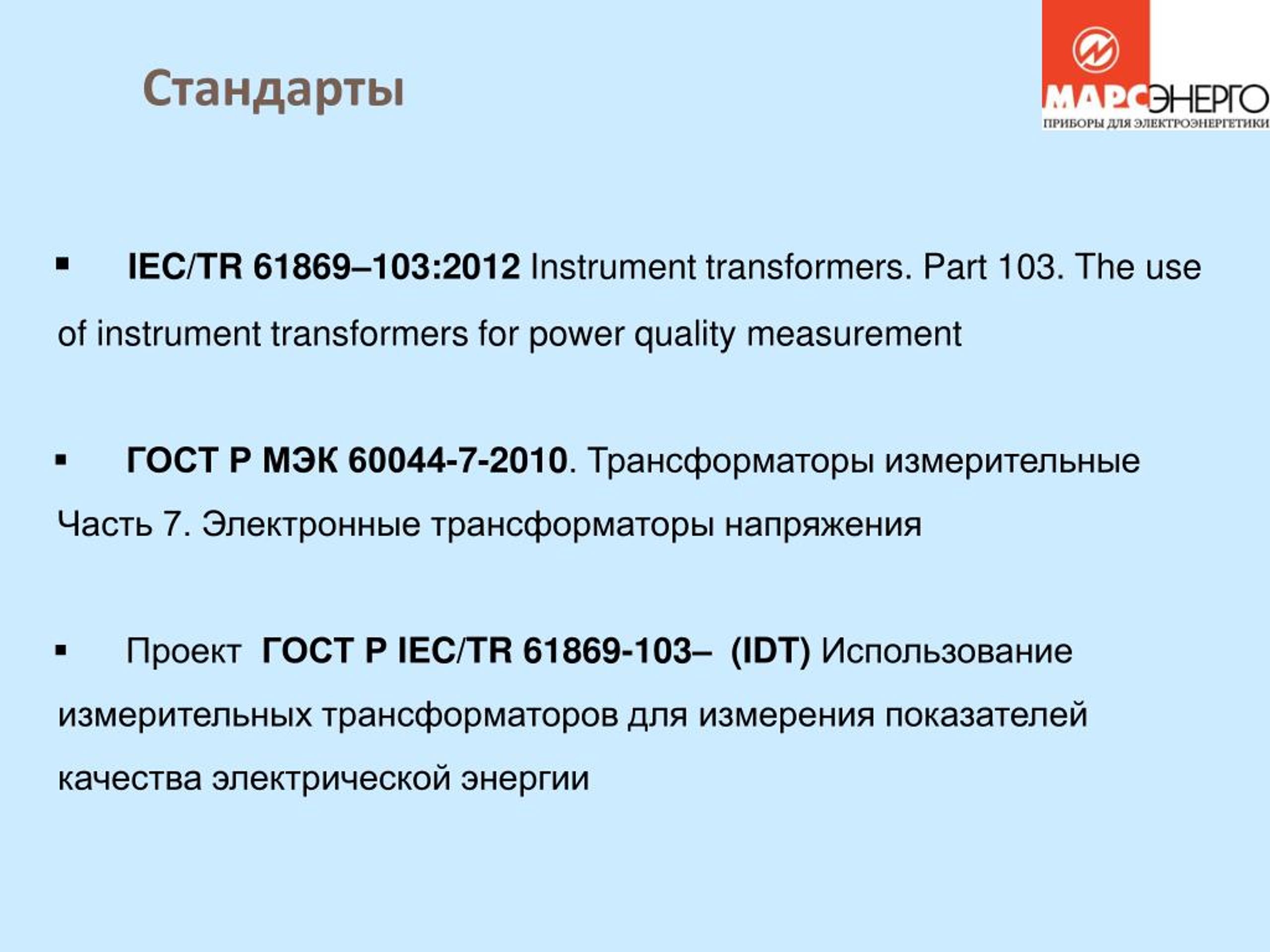

  2. Стандарты • IEC/TR 61869–103:2012 Instrument transformers. Part 103. The use of instrument transformers for power quality measurement • ГОСТ Р МЭК 60044-7-2010. Трансформаторы измерительные Часть 7. Электронные трансформаторы напряжения • Проект ГОСТ Р IEC/TR 61869-103– (IDT) Использование измерительных трансформаторов для измерения показателей качества электрической энергии

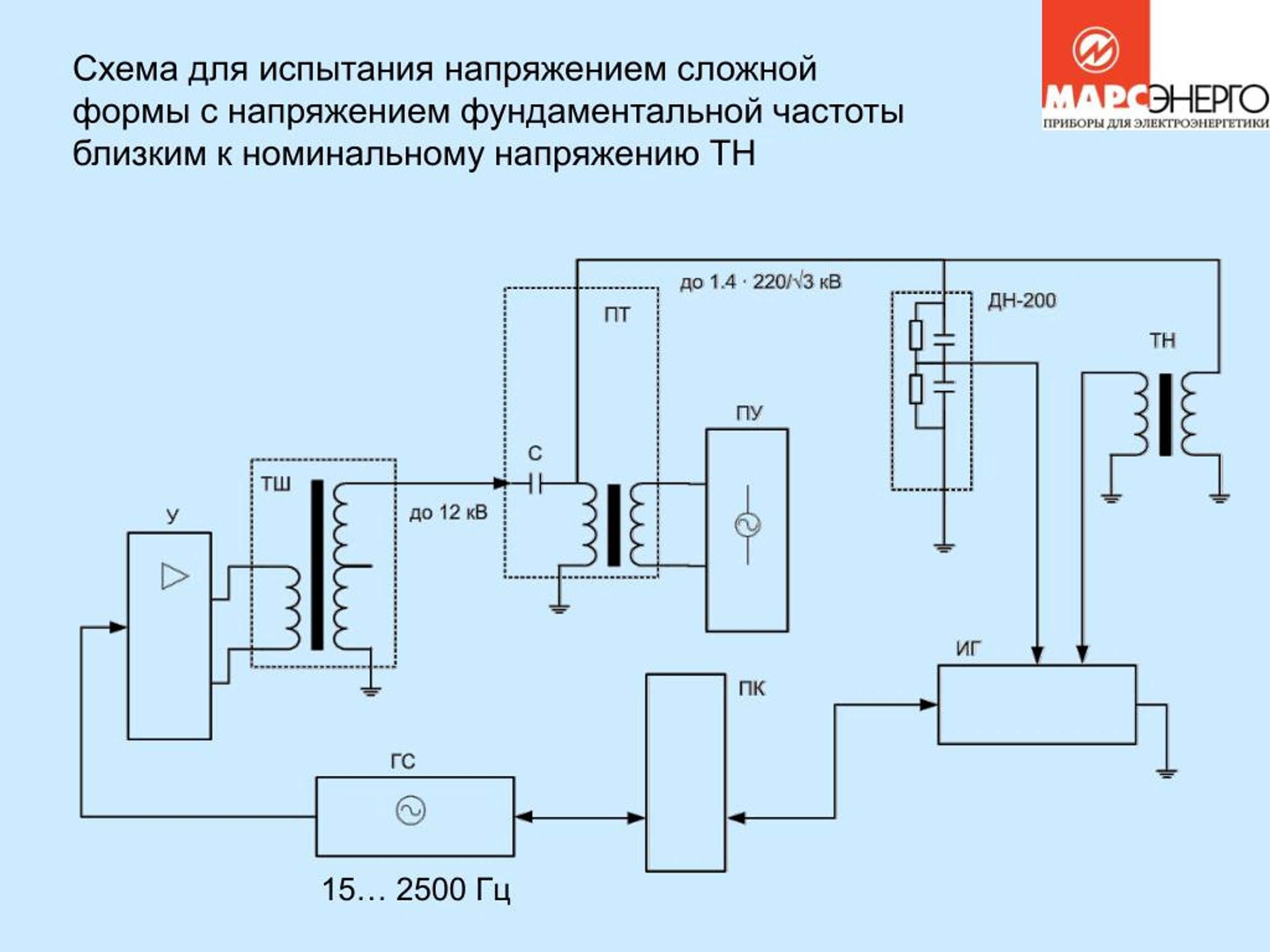

  3. Схема для испытания напряжением сложной формы с напряжением фундаментальной частоты близким к номинальному напряжению ТН 15… 2500 Гц

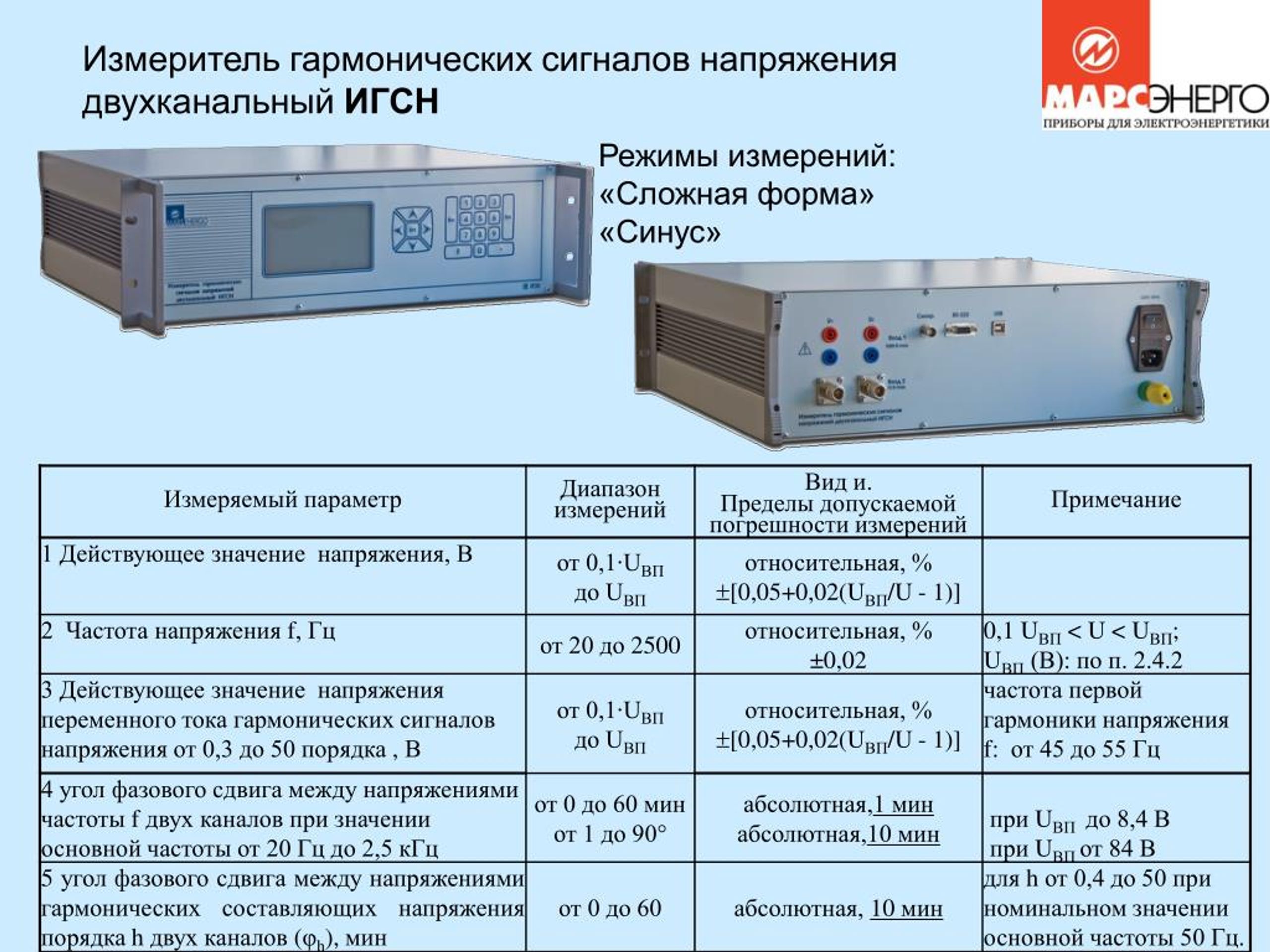

  4. Измеритель гармонических сигналов напряжения двухканальный ИГСН Режимы измерений: «Сложная форма» «Синус»

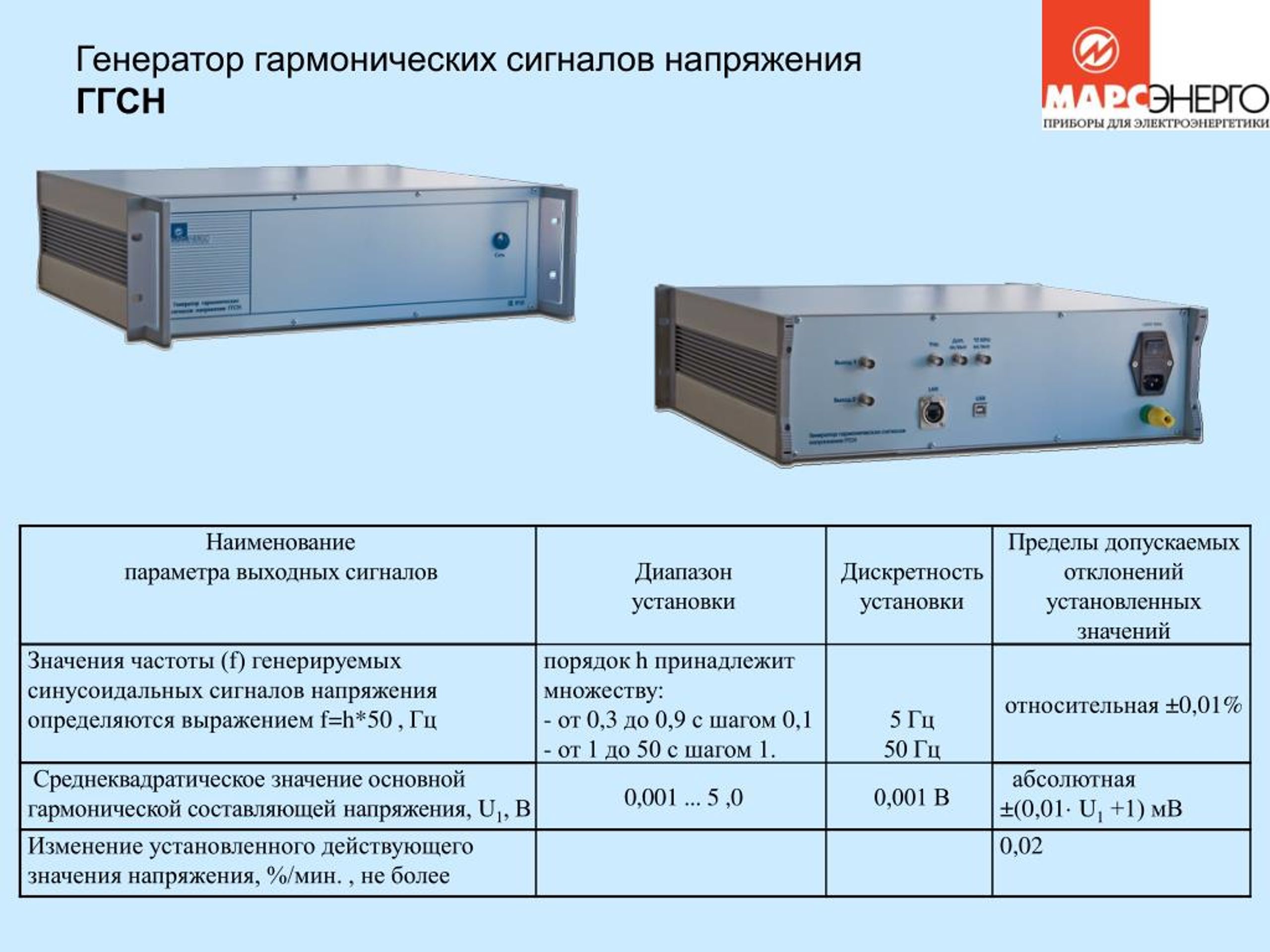

  5. Генератор гармонических сигналов напряжения ГГСН

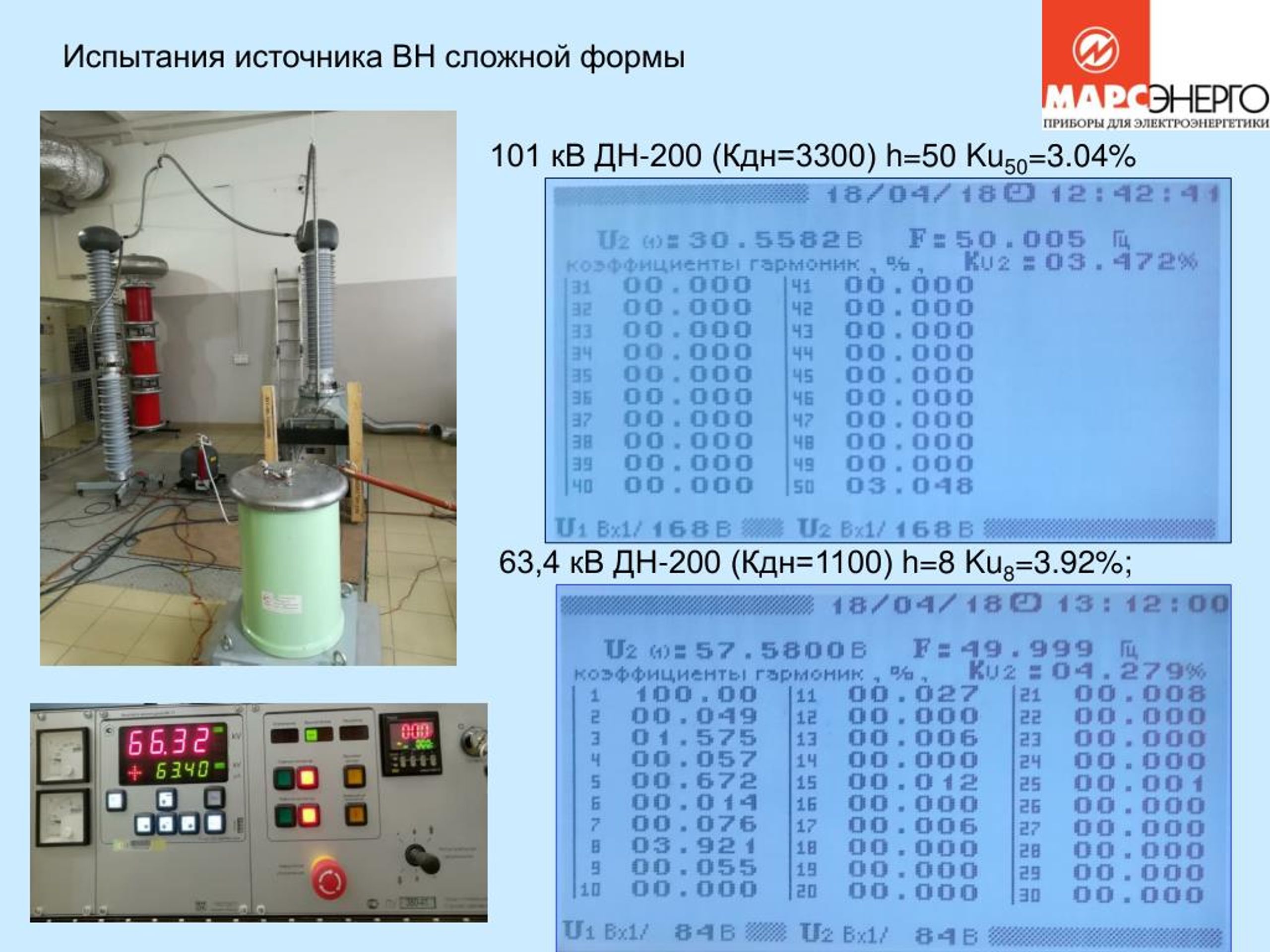

  6. Испытания источника ВН сложной формы 101 кВ ДН-200 (Кдн=3300) h=50 Ku50=3.04% 63,4 кВ ДН-200 (Кдн=1100) h=8 Ku8=3.92%;

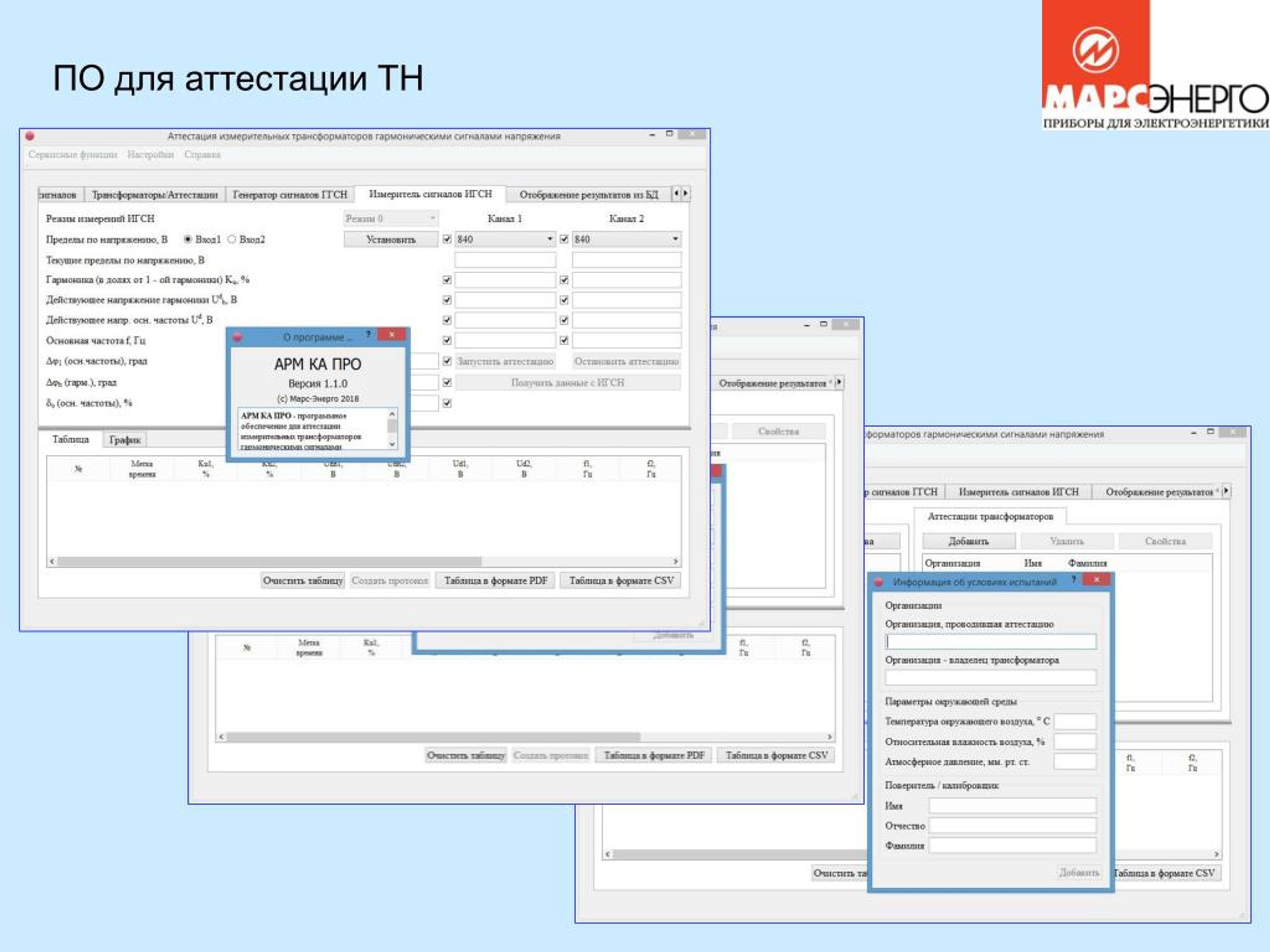

  7. ПО для аттестации ТН

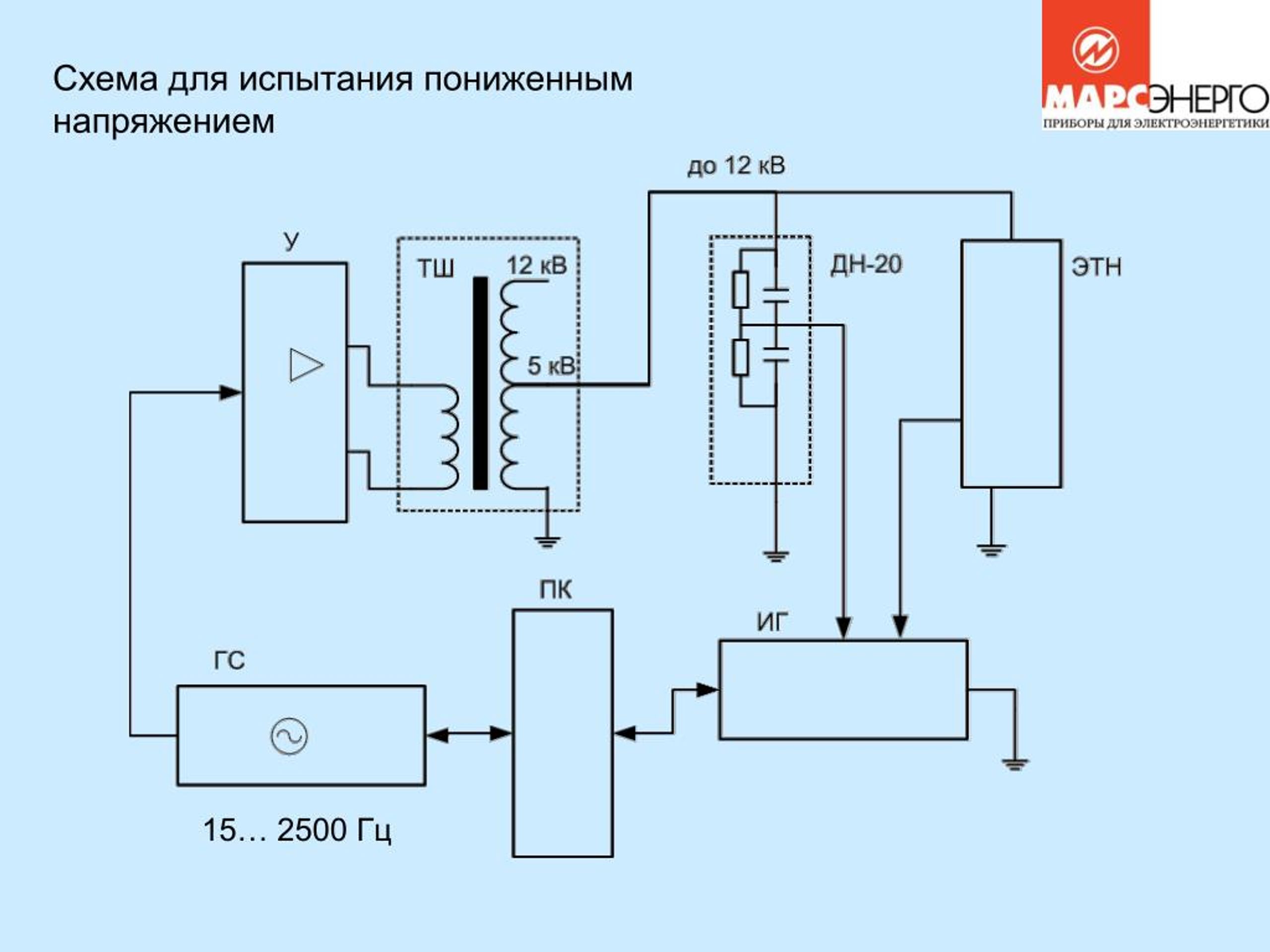

  8. Схема для испытания пониженным напряжением 15… 2500 Гц

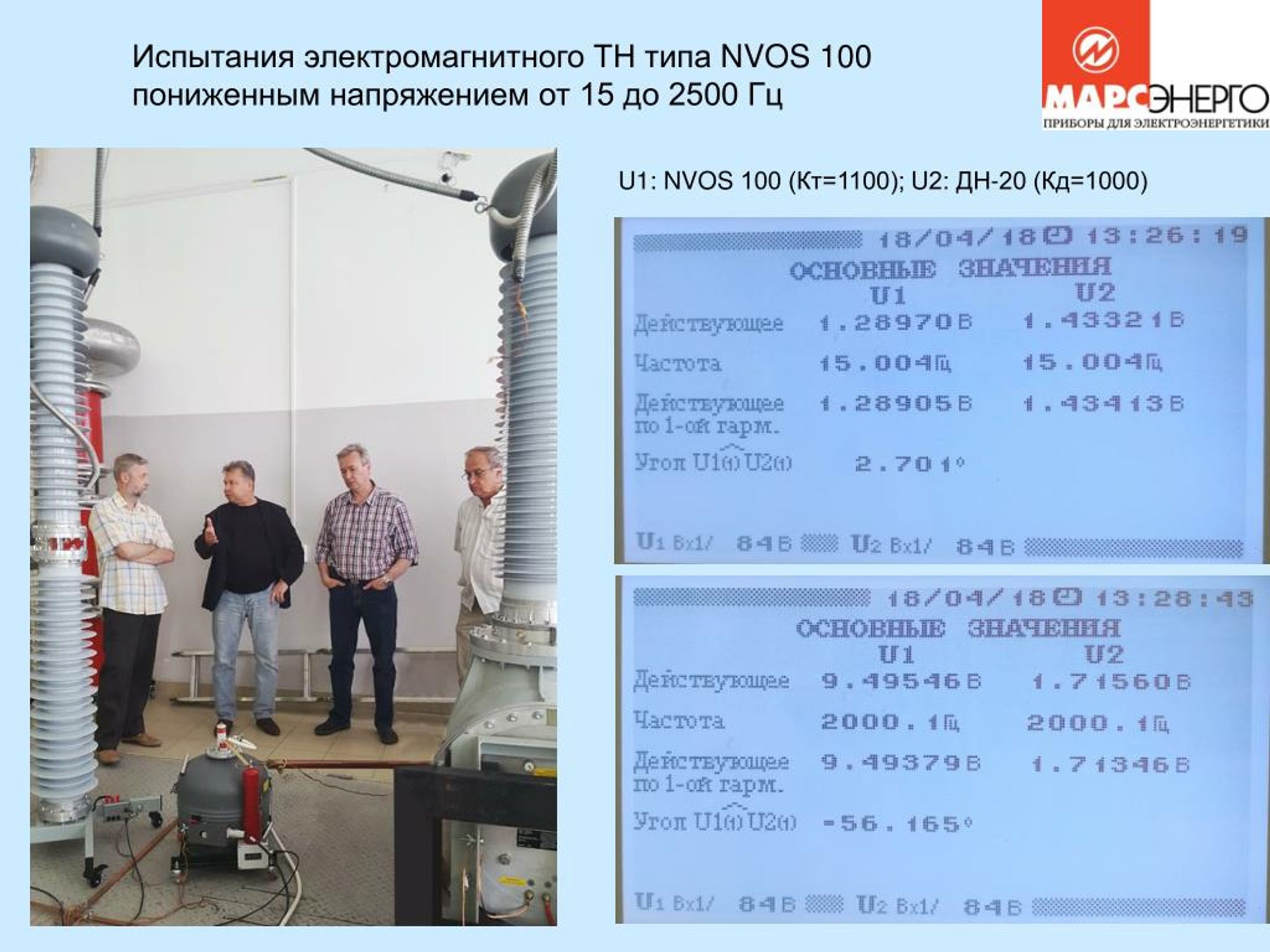

  9. Испытания электромагнитного ТН типа NVOS 100 пониженным напряжением от 15 до 2500 Гц U1: NVOS 100 (Кт=1100); U2: ДН-20 (Кд=1000)

  10. www.mars-еnergо.ru Сергеев Сергей Ростиславович, зам. директора по техническим вопросам Санкт-Петербург, В.О., 13-я линия, 6- 8 Тел.: (812) 327-21-11 E-mail: mail@ mars-energo.ru Благодарю за внимание !
