1. ЭНЕРГИЯ БЕЛЫХ НОЧЕЙ Эталоны и поверочные установки для ЭлТА-счётчиков электроэнергии и электронных трансформаторов напряжения и тока Июнь 2018 © «НПП Марс-Энерго», Санкт-Петербург, 2018

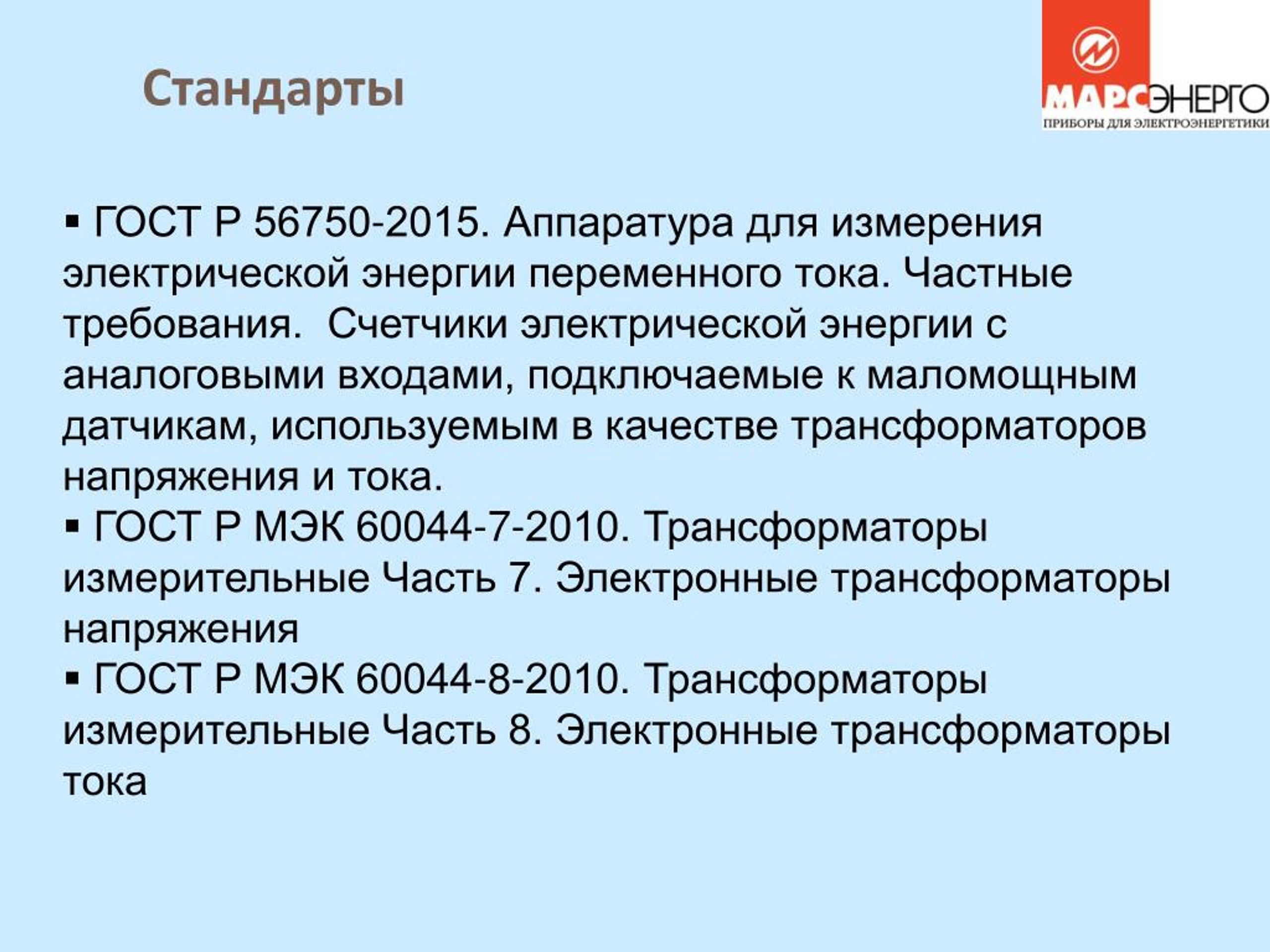

2. Стандарты • ГОСТ Р 56750-2015. Аппаратура для измерения электрической энергии переменного тока. Частные требования. Счетчики электрической энергии с аналоговыми входами, подключаемые к маломощным датчикам, используемым в качестве трансформаторов напряжения и тока. • ГОСТ Р МЭК 60044-7-2010. Трансформаторы измерительные Часть 7. Электронные трансформаторы напряжения • ГОСТ Р МЭК 60044-8-2010. Трансформаторы измерительные Часть 8. Электронные трансформаторы тока

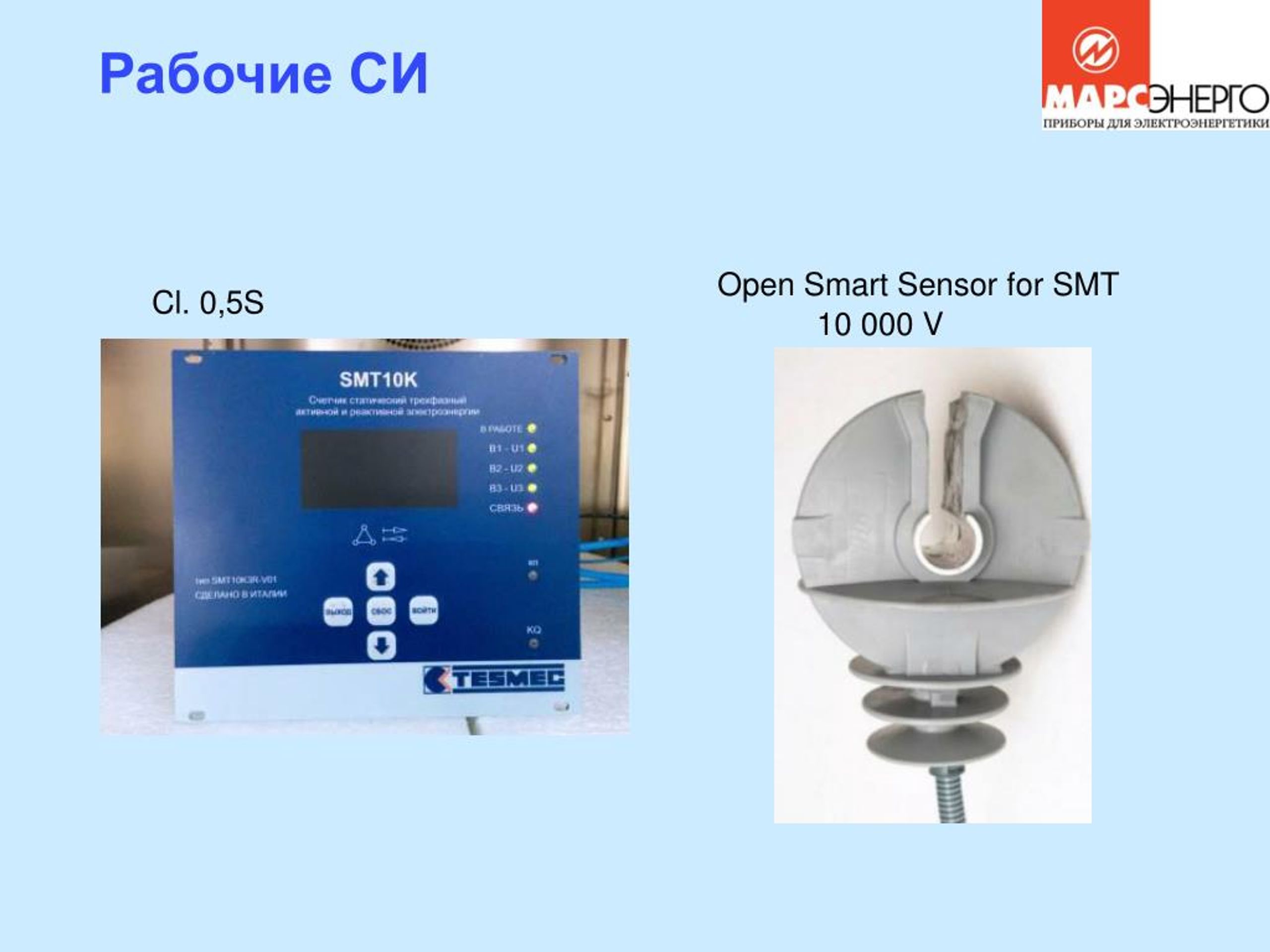

3. Рабочие СИ SMART35 — реклоузер 3 Комбинированный датчик тока и напряжения 1 Микропроцессорный модуль управления, защит и автоматики со встроенными GPRS-модемом. ЭлТА-счётчик

4. Рабочие СИ Cl. 0,5S Open Smart Sensor for SMT 10000 V

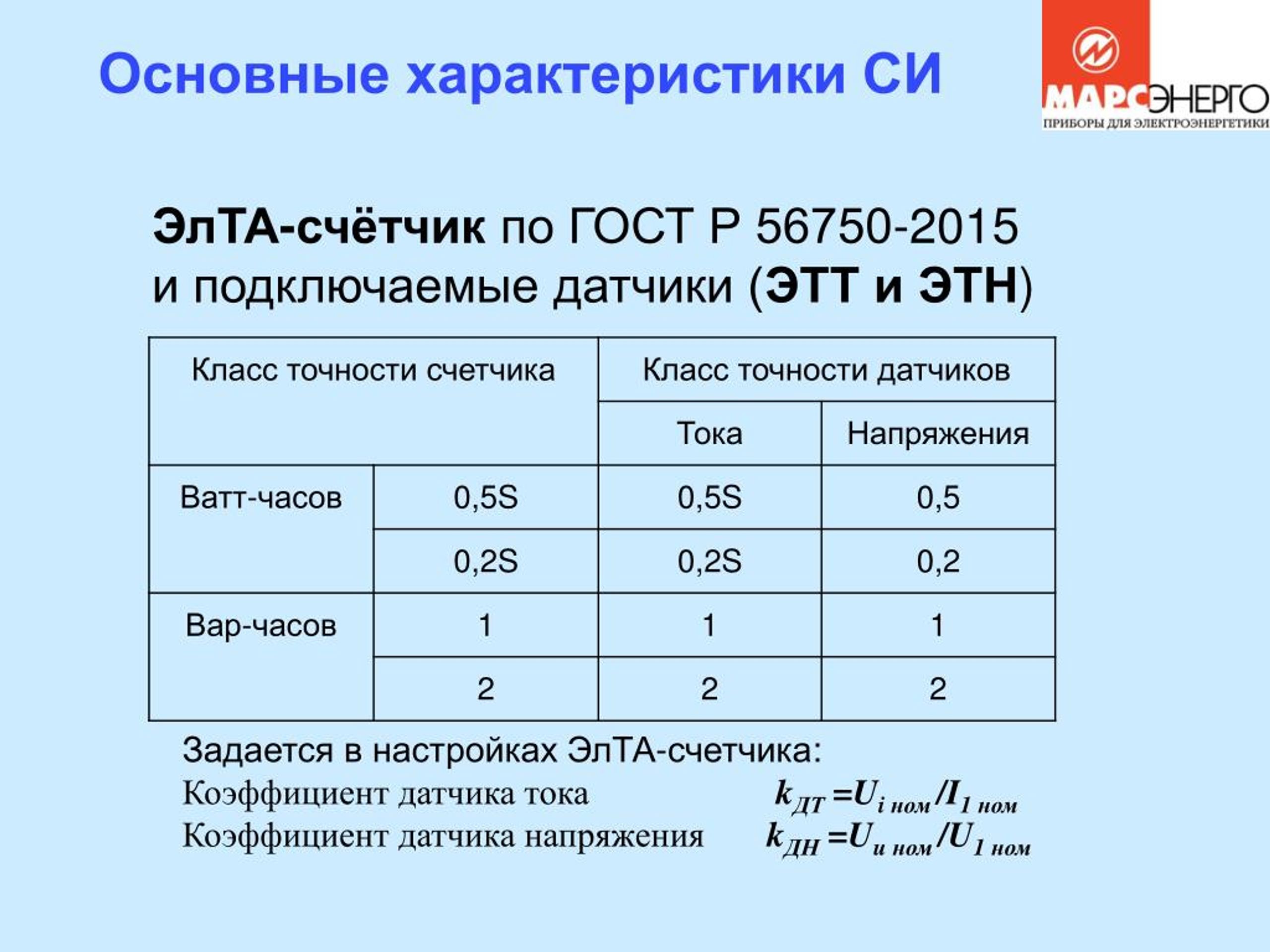

5. Основные характеристики СИ ЭлТА-счётчик по ГОСТ Р 56750-2015 и подключаемые датчики (ЭТТ и ЭТН) • Задается в настройках ЭлТА-счетчика: Коэффициент датчика тока kДТ =Ui ном /I1 ном • Коэффициент датчика напряжения kДН =Uu ном /U1 ном

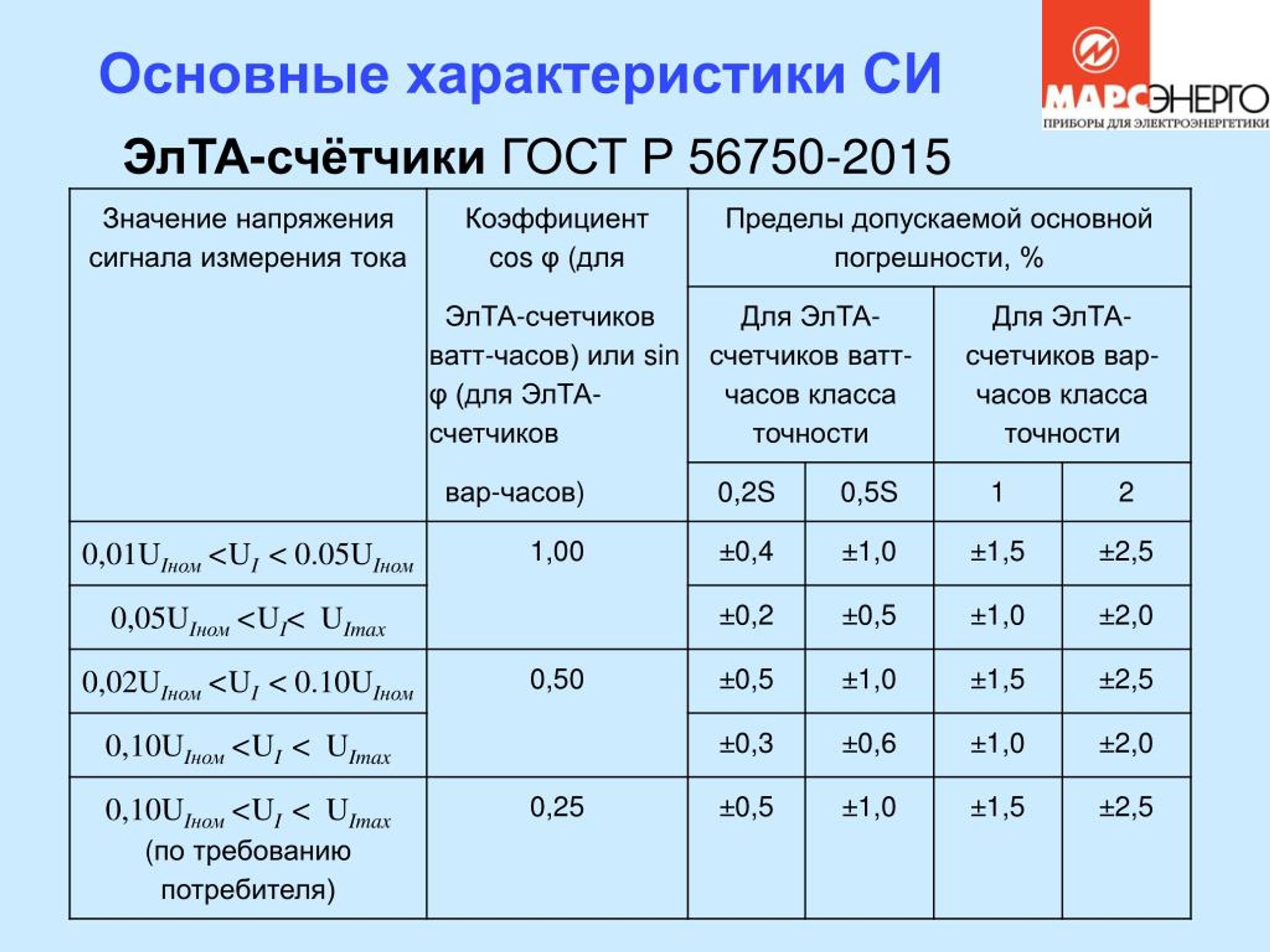

6. Основные характеристики СИ • ЭлТА-счётчики ГОСТ Р 56750-2015

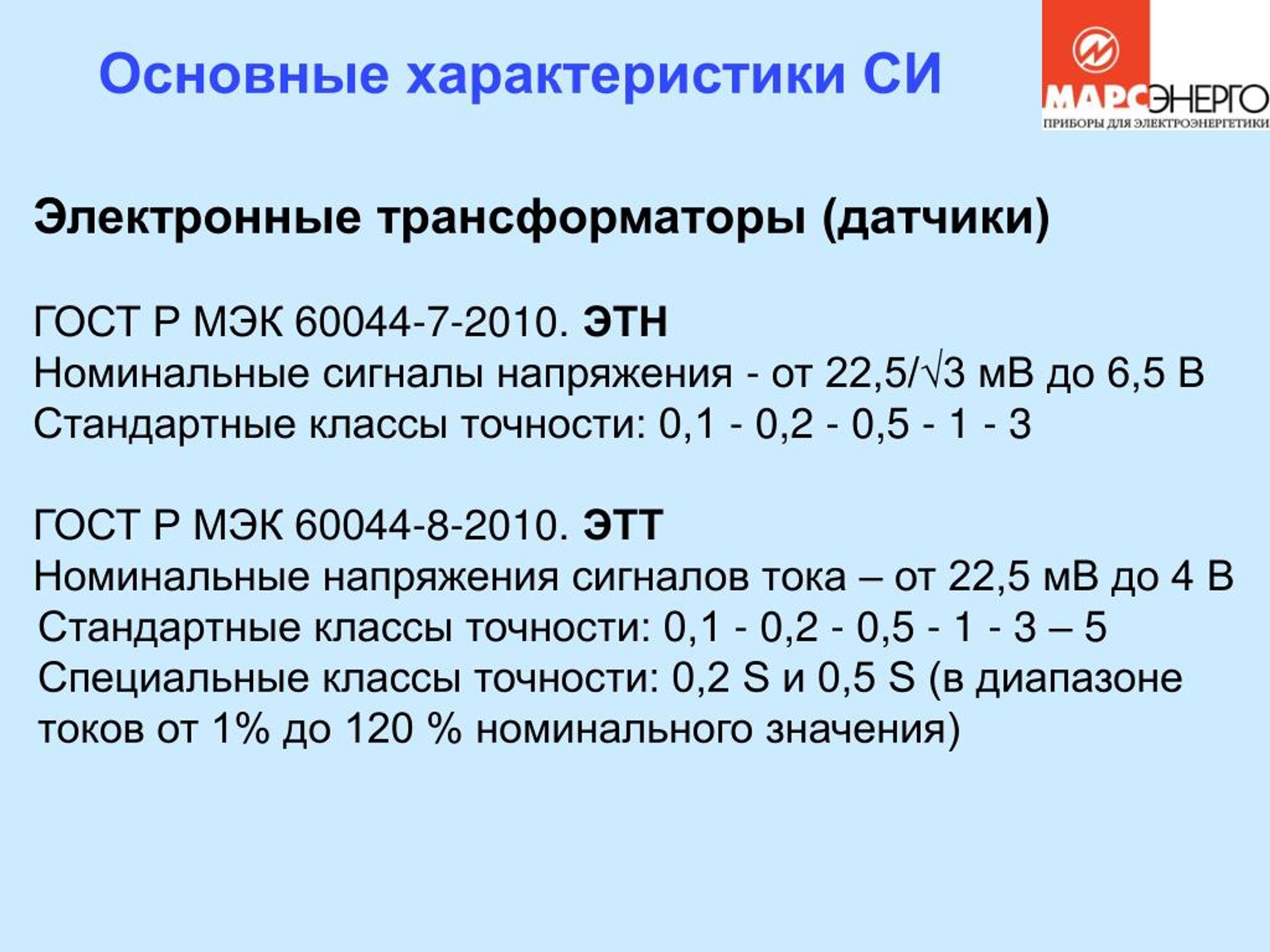

7. Основные характеристики СИ Электронные трансформаторы (датчики) ГОСТ Р МЭК 60044-7-2010. ЭТН Номинальные сигналы напряжения - от 22,5/√3 мВ до 6,5 В Стандартные классы точности: 0,1 - 0,2 - 0,5 - 1 - 3 ГОСТ Р МЭК 60044-8-2010. ЭТТ Номинальные напряжения сигналов тока – от 22,5 мВ до 4 В Стандартные классы точности: 0,1 - 0,2 - 0,5 - 1 - 3 – 5 Специальные классы точности: 0,2 S и 0,5 S (в диапазоне токов от 1% до 120 % номинального значения)

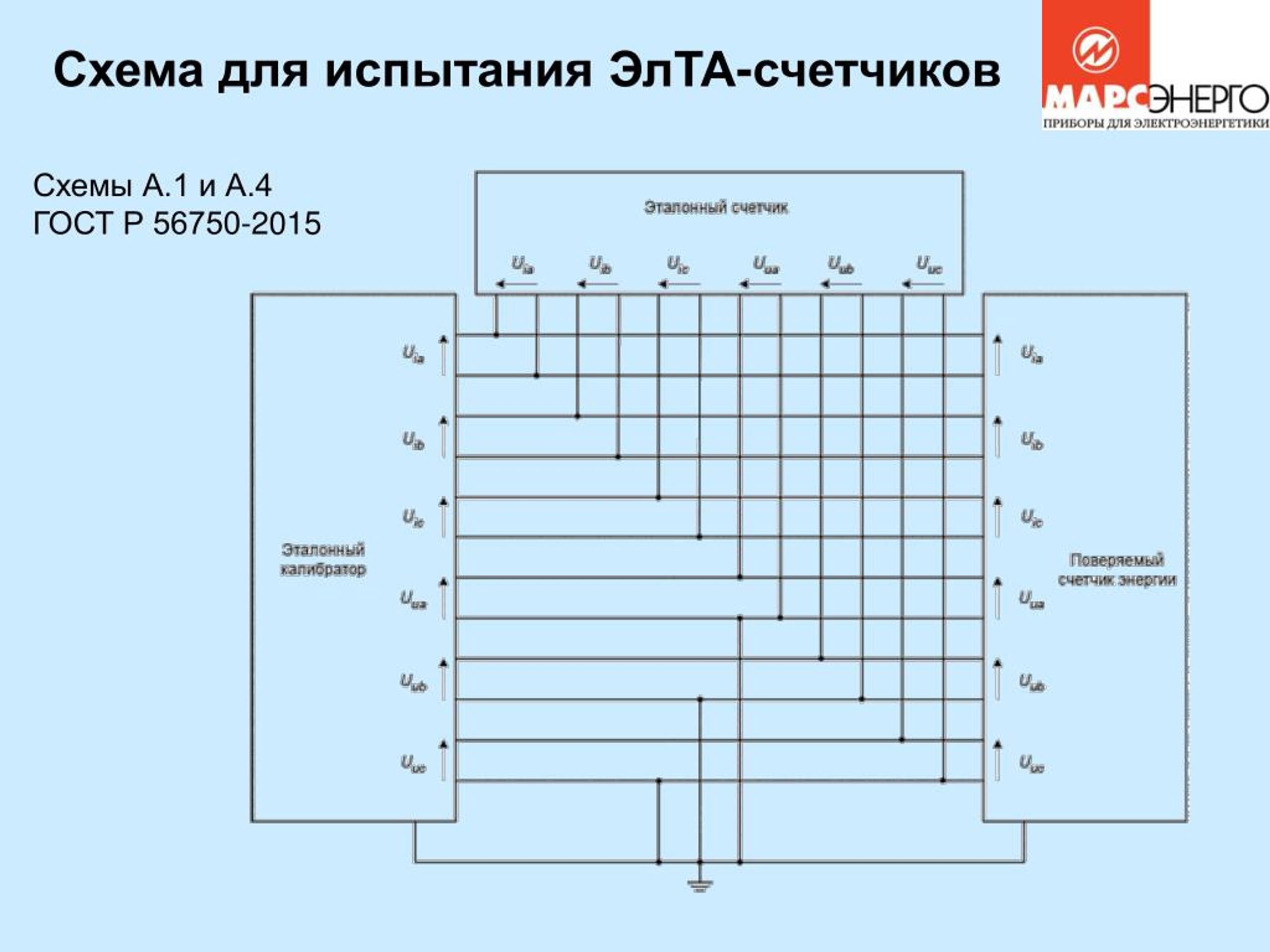

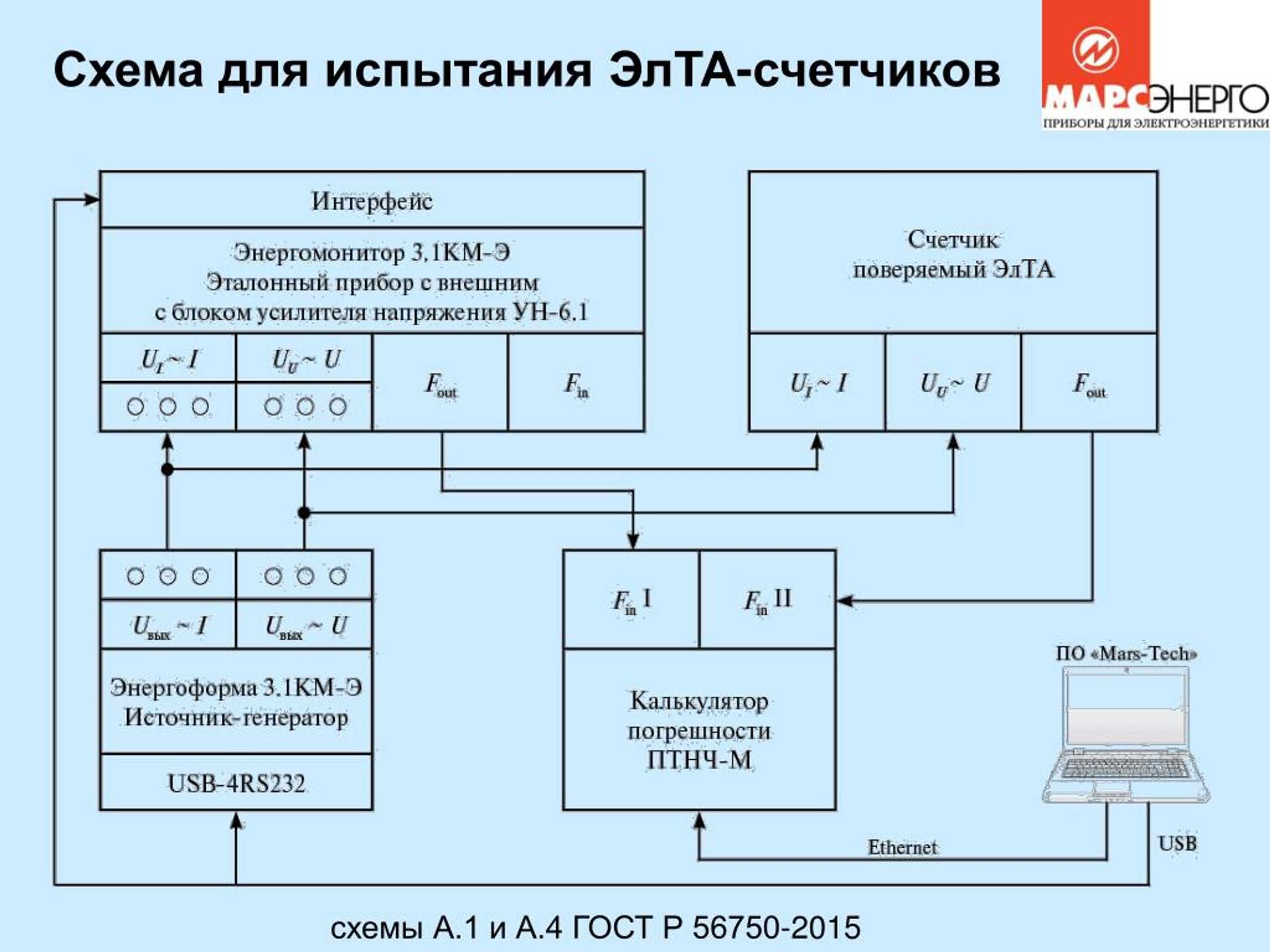

8. Схема для испытания ЭлТА-счетчиков Схемы А.1 и А.4 ГОСТ Р 56750-2015

9. Схема для испытания ЭлТА-счетчиков схемы А.1 и А.4 ГОСТ Р 56750-2015

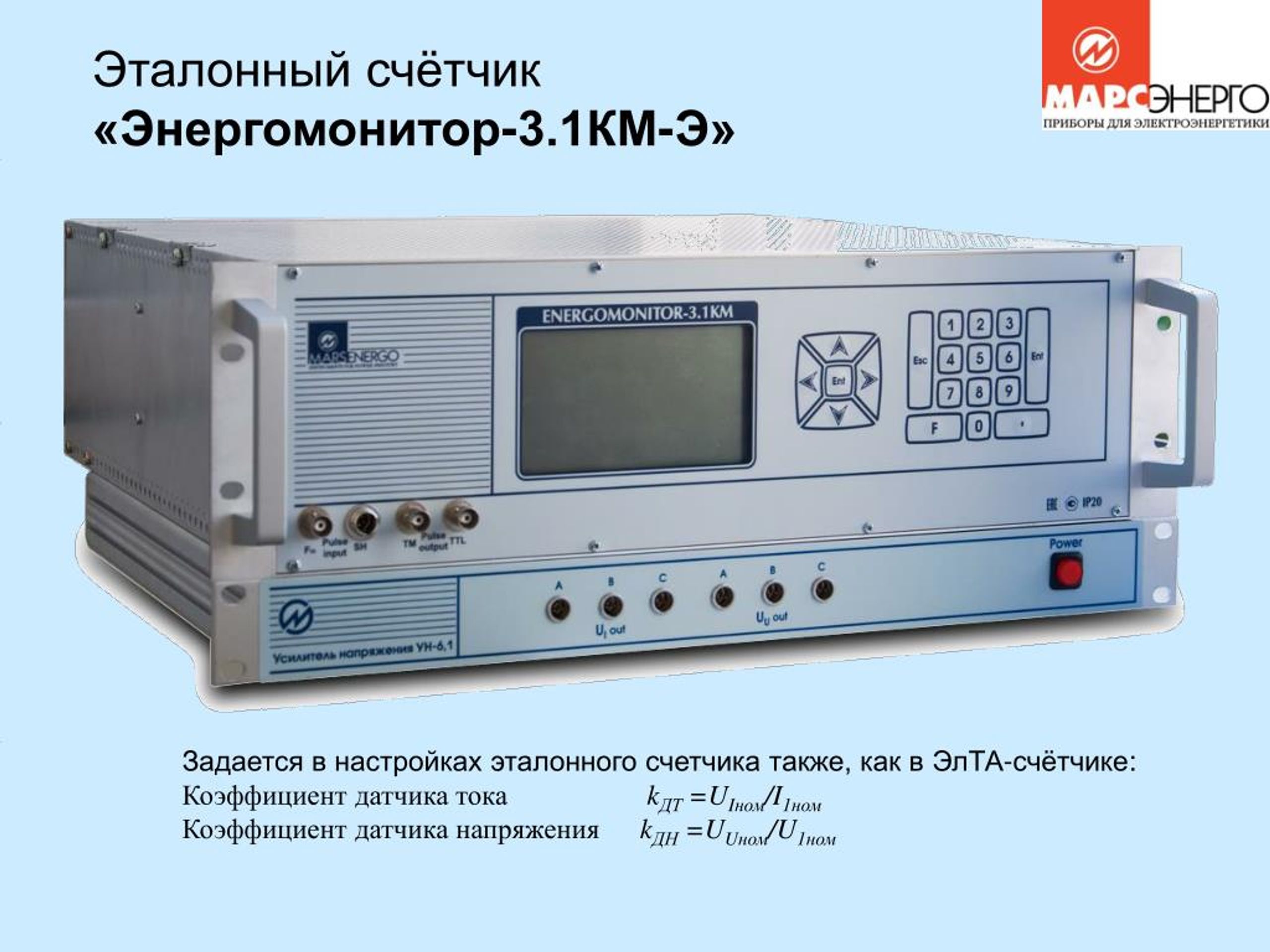

10. Эталонный счётчик • «Энергомонитор-3.1КМ-Э» • Задается в настройках эталонного счетчика также, как в ЭлТА-счётчике: Коэффициент датчика тока kДТ =UIном/I1ном • Коэффициент датчика напряжения kДН =UUном/U1ном

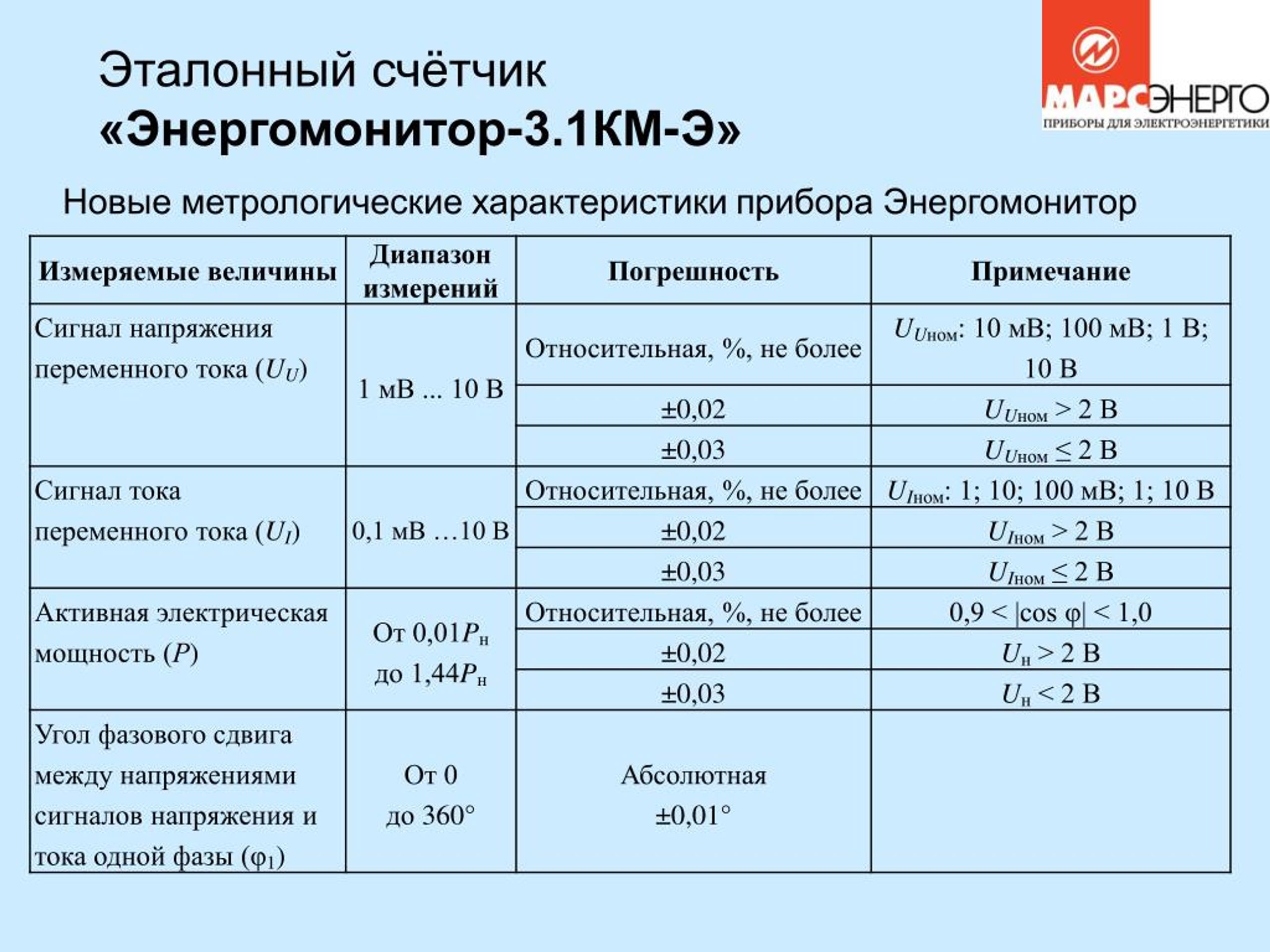

11. Эталонный счётчик • «Энергомонитор-3.1КМ-Э» Новые метрологические характеристики прибора Энергомонитор

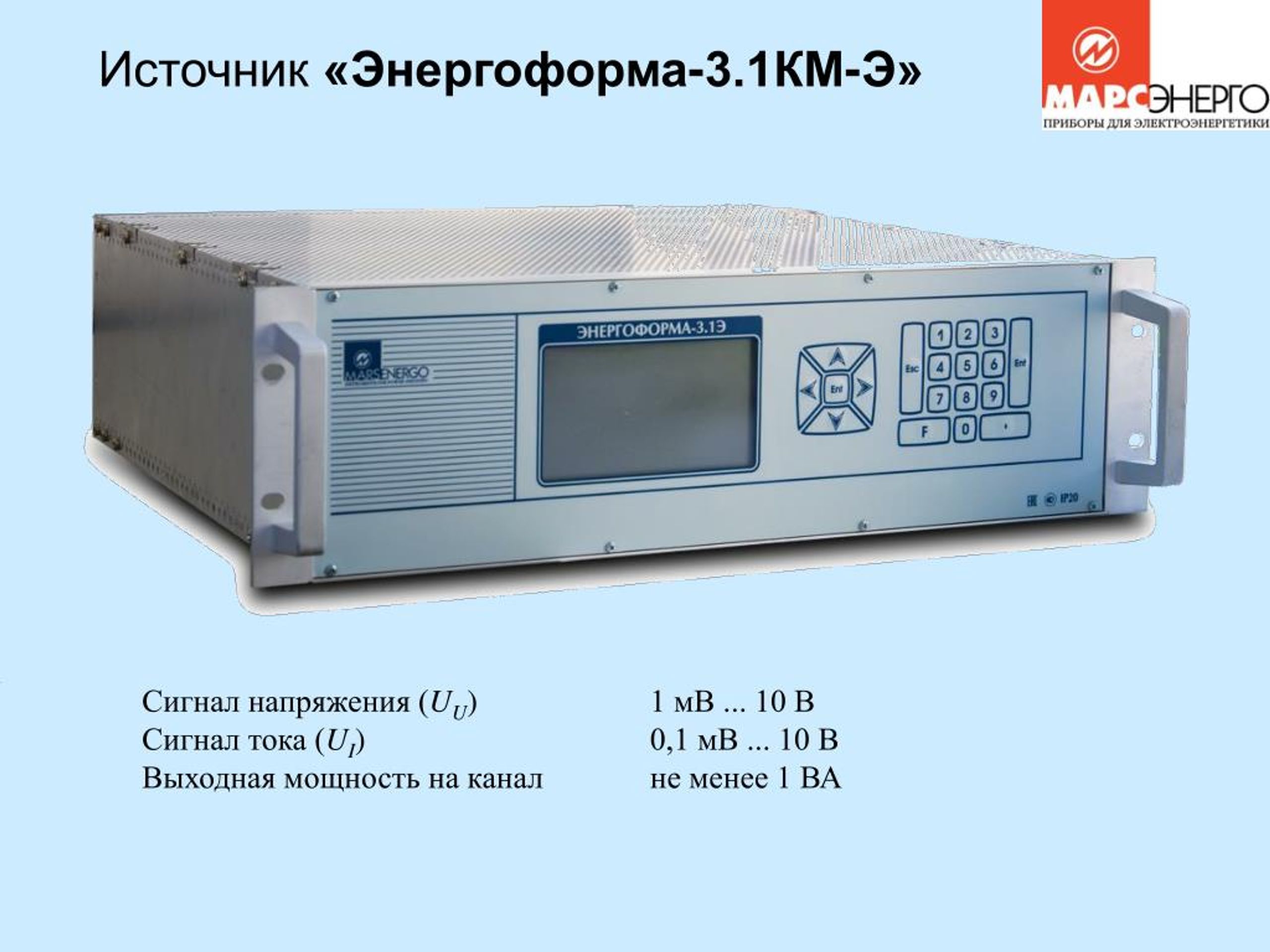

12. Источник «Энергоформа-3.1КМ-Э» Сигнал напряжения (UU) 1 мВ ... 10 В Сигнал тока (UI) 0,1 мВ ... 10 В Выходная мощность на канал не менее 1 ВА

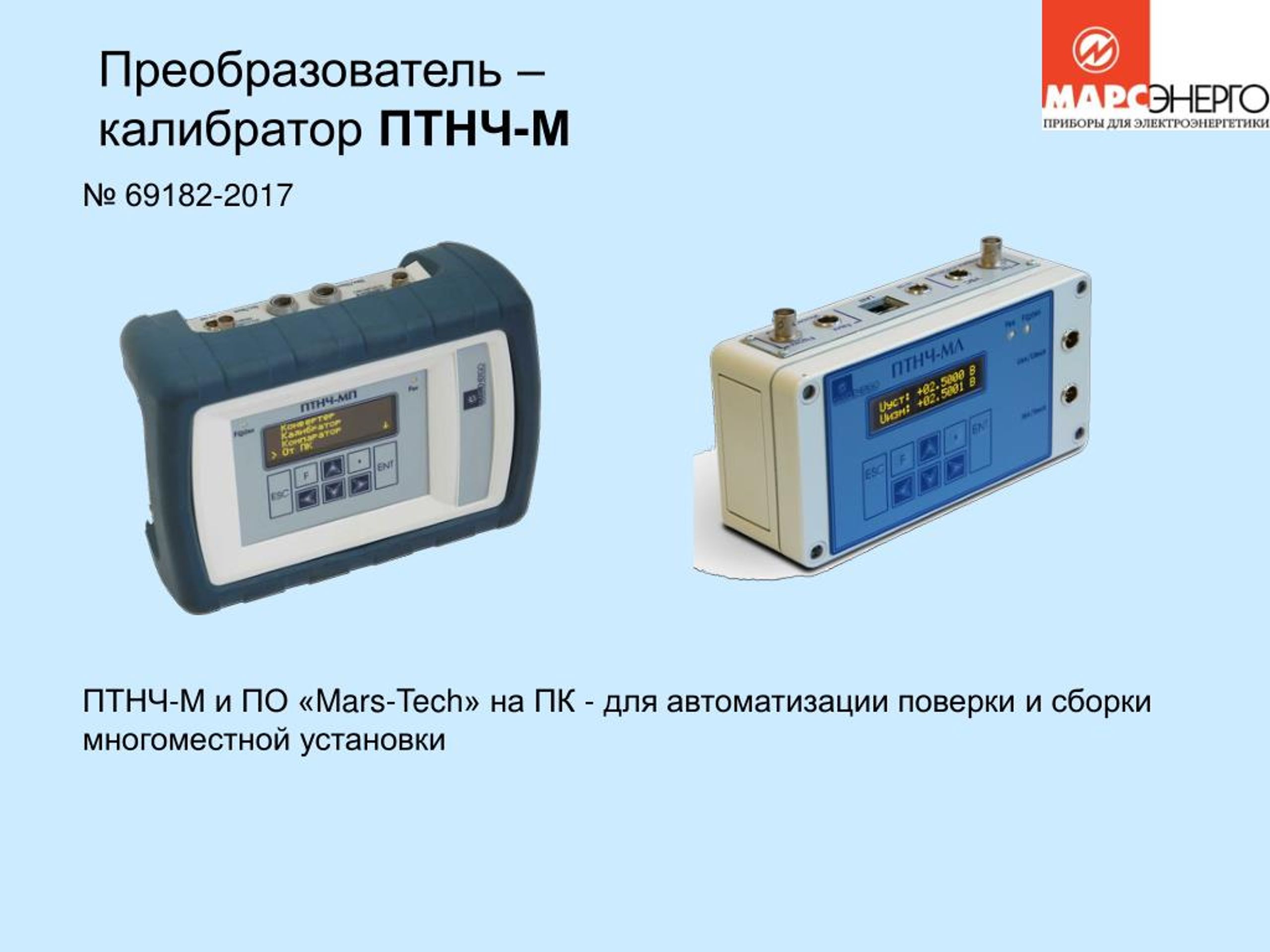

13. Преобразователь – калибратор ПТНЧ-М № 69182-2017 ПТНЧ-М и ПО «Mars-Tech» на ПК - для автоматизации поверки и сборки многоместной установки

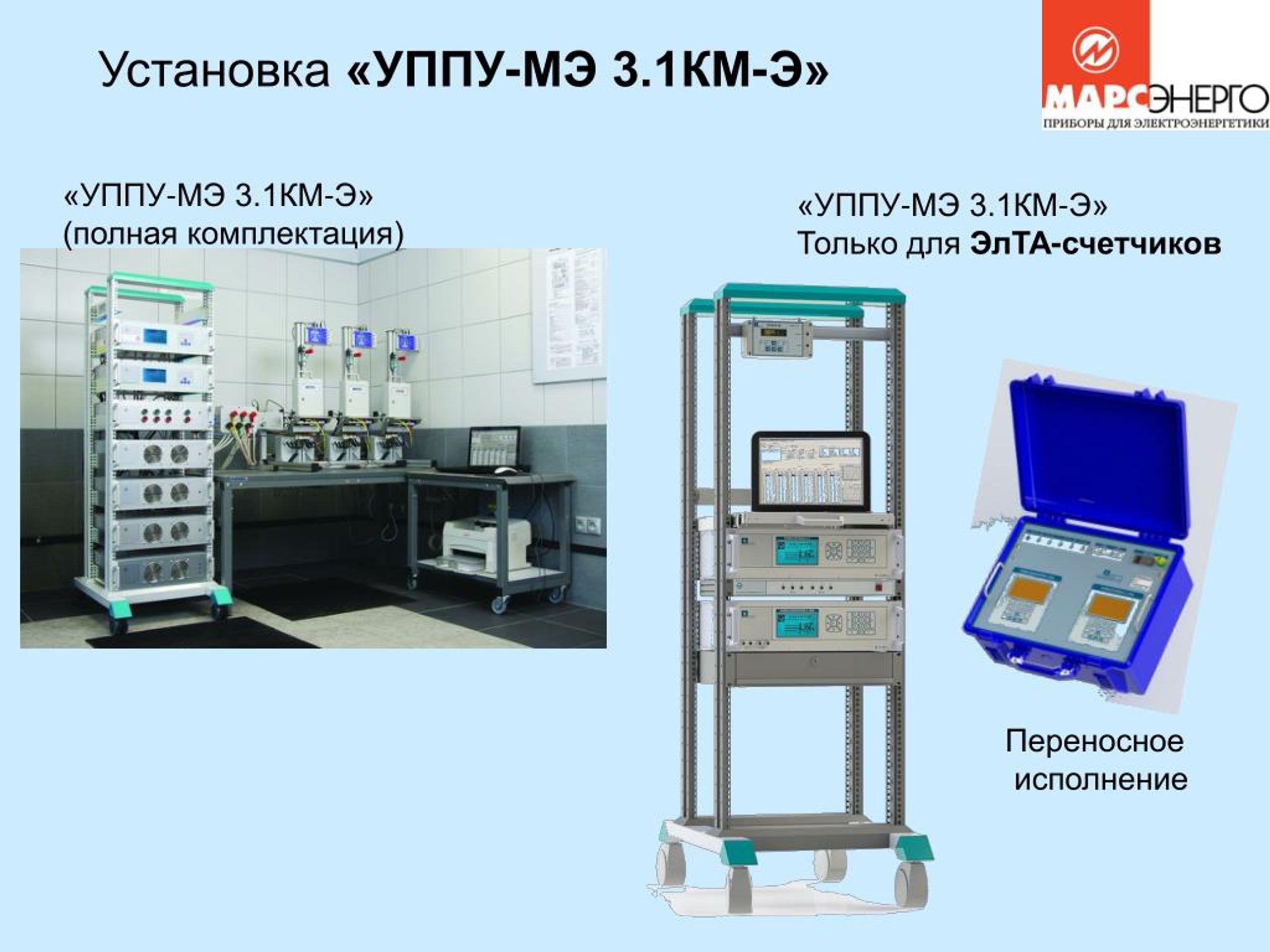

14. Установка «УППУ-МЭ 3.1КМ-Э» «УППУ-МЭ 3.1КМ-Э» (полная комплектация) «УППУ-МЭ 3.1КМ-Э» Только для ЭлТА-счетчиков Переносное исполнение

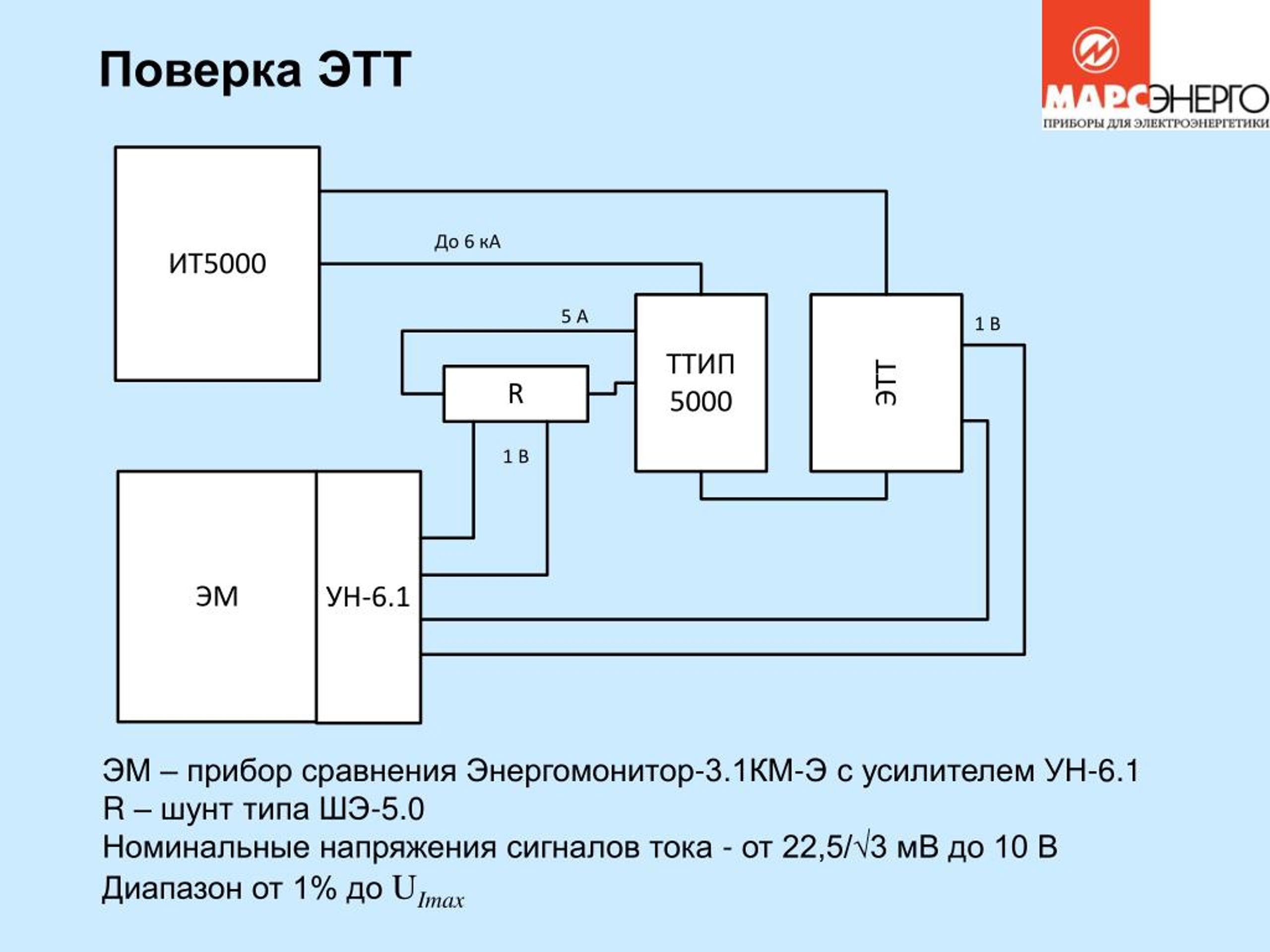

15. Поверка ЭТТ ЭМ – прибор сравнения Энергомонитор-3.1КМ-Э с усилителем УН-6.1 R – шунттипа ШЭ-5.0 Номинальные напряжения сигналов тока - от 22,5/√3 мВ до 10 В Диапазон от 1% до UImax

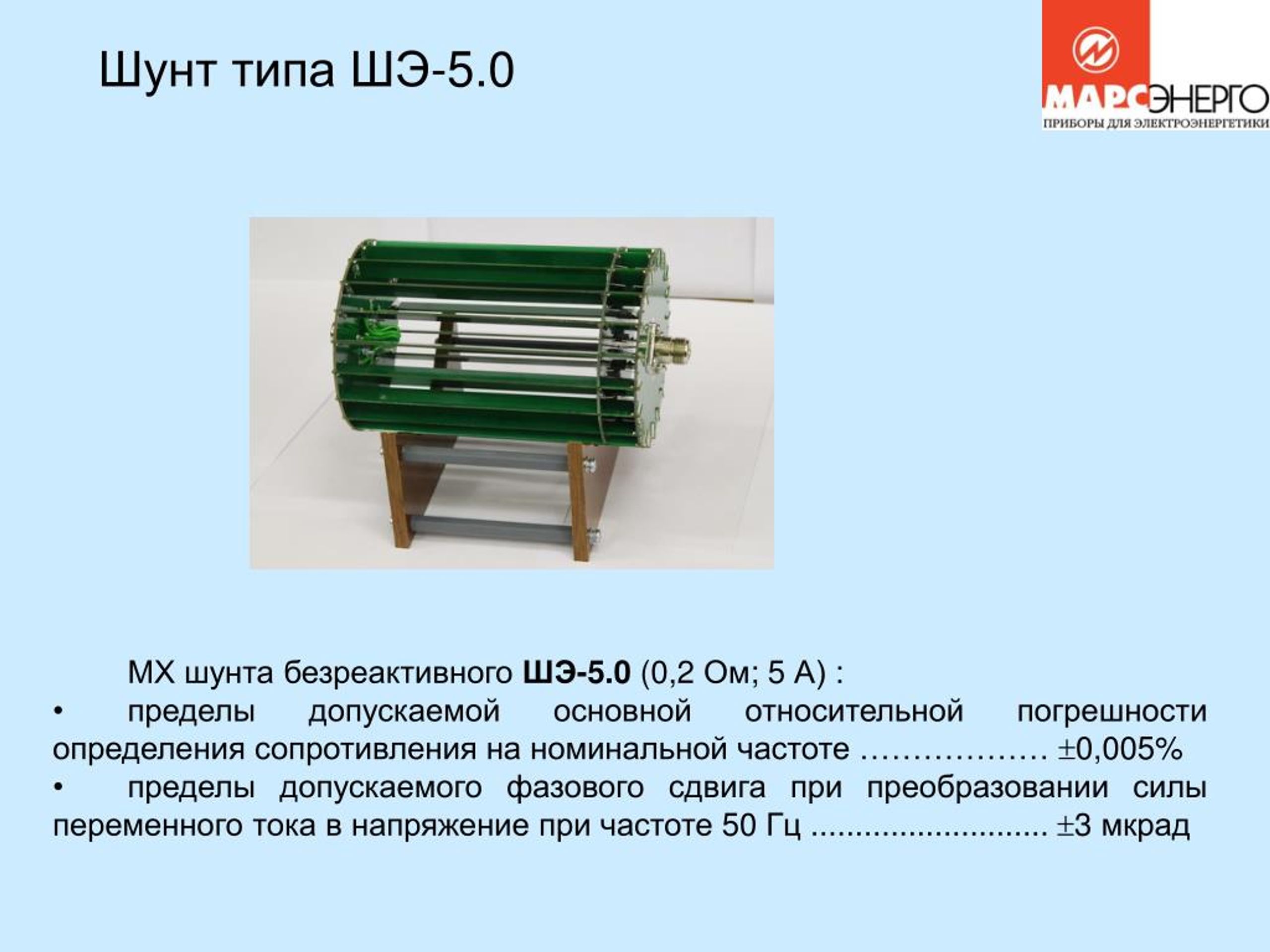

16. Шунттипа ШЭ-5.0 МХ шунта безреактивногоШЭ-5.0(0,2 Ом; 5 А) : • пределы допускаемой основной относительной погрешности определения сопротивления на номинальной частоте ……………… 0,005% • пределы допускаемого фазового сдвига при преобразовании силы переменного тока в напряжение при частоте 50 Гц ........................... 3 мкрад

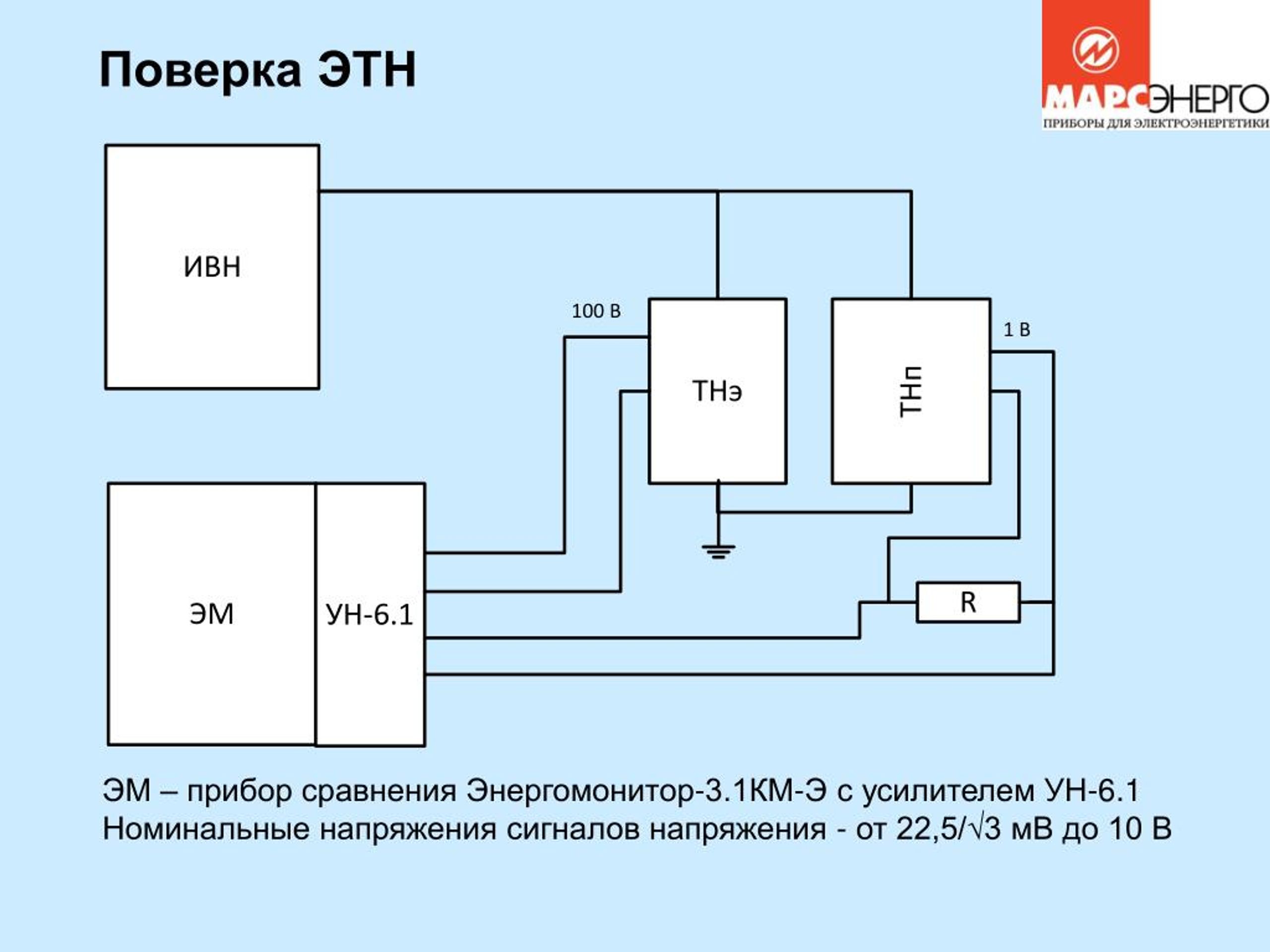

17. Поверка ЭТН ЭМ – прибор сравнения Энергомонитор-3.1КМ-Э с усилителем УН-6.1 Номинальные напряжения сигналов напряжения - от 22,5/√3 мВ до 10 В

18. Поддержка и Сервис • Двухдневныекурсы подготовкипо эксплуатации СИ • Периодическая поверкаи ремонт • Обновление ПО и модернизация • Аренда • Горячая линия • +8(800) 333-10-51 www.mars-еnergо.ru
