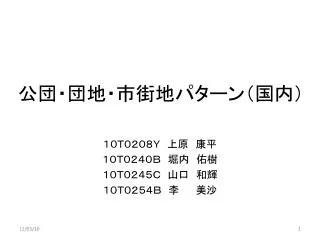

  1. 公団・団地・市街地パターン（国内） １０Ｔ０２０８Ｙ　上原　康平 １０Ｔ０２４０Ｂ　堀内　佑樹 １０Ｔ０２４５Ｃ　山口　和輝 １０Ｔ０２５４Ｂ李　　美沙

  2. １　団地ならではの特徴 ２　集合住宅の新しい取り組み　

  3. １　団地ならではの特徴 ◯ポイントハウス ◯ラドバーン方式

  4. ポイントハウスの経緯 「冬至の４時間日照」の基準による団地の住棟間隔 ↓ 　南向きの住棟、住棟同士の間隔は一定の配置 問題点： 景観的に無機質で味気ない ↓ 改善策として、ポイントハウスが建てられるようになった。

  5. ポイントハウス 住宅団地において景観にアクセントをつけるために配置される住棟 金岡団地（大阪府堺市） １９５６年竣工 日本住宅公団初の公団住宅で、 日本初のポイントハウスが建設された団地

  6. ポイントハウス ベルコリーヌ南大沢 （東京都八王子市） １９８９年竣工

  7. ラドバーン方式 ２０世紀の初頭、自動車の生産が向上しモータリゼーションが急速に進んだアメリカで「近隣住区論」が生まれた。 ラドバーン方式は、その理論を実践的に応用したもの。 １９６５年以降の公団団地に見られる。

  8. ラドバーン方式 特徴 ・住区の規模は半径４００ｍの小学校区・住区を幹線道路で囲い、住区内の 通過交通の防止 ・住区内における歩車分離 ・十分なオープンスペースの確保・住区中央に小学校や教会を配置・商店は幹線道路沿いにまとめて配置

  9. ラドバーン方式 行田団地 （千葉県船橋市） 住宅公団 １９７６年竣工 １４９６戸

  10. ラドバーン方式 住区の規模は 半径４００ｍの 小学校区 住区を幹線道路で囲い、住区内の 通過交通の防止 ：小学校

  11. ラドバーン方式 住区の規模は 半径４００ｍの 小学校区 住区を幹線道路で囲い、住区内の 通過交通の防止

  12. ２　集合住宅の新しい取り組み

  13. Ｒ Ｃ Ｅ Ｓ ４つの視点 Ｒ リノベーション 新たに団地を建てるのではなく、既存の団地を再生させる Ｃ コミュニティー 人と人の交流に着目した設計、プラン Ｅ エコロジー 周辺環境に配慮し、順応させる仕組みをもたせる Ｓ ストラクチャー 構造、外観に特化し、見た目で勝負する

  14. Ｒ Ｃ Ｅ Ｓ 団地再生 ルネッサンス計画 ・既存住棟を有効活用 ・ハード、ソフト両面での再生

  15. Ｒ Ｃ Ｅ Ｓ ひばりが丘団地ストック再生実証実験 ◯所在：東久留米市 ◯竣工：昭和３４年 ◯構成：２７１４戸 ◯日本住宅公団 UR都市機構のストック活用実験「ルネッサンス計画１」の一つ 昭和３０，４０年代に建てられた解体予定の階段室型住棟３棟に対してバリアフリー化、内装・設備の近代化などをURと竹中工務店が共同で実施

  16. Ｒ Ｃ Ｅ Ｓ ひばりが丘団地ストック再生実証実験② C棟 B棟 A棟 A棟 同じタイプの３棟に様々な方法での改修 　　・A棟　エレベーター設置によるバリアフリー化 　　　・B棟　エレベーター非設置での魅力アップ 　　　・C棟　減築やアクセス改修によるイメージの刷新

  17. Ｒ Ｃ Ｅ Ｓ ひばりが丘団地ストック再生実証実験③ ・階段室型住棟のバリアフリー化 階段の両脇に住居が並ぶためエレベーターの設置が難しく、バリアフリー化が困難 階段室を撤去しエレベーターと共用廊下を各階に新設することでバリアフリー化を実現

  18. Ｒ Ｃ Ｅ Ｓ ひばりが丘団地ストック再生実証実験④ ・最上階の大規模減築 最上階の４階部分の３分の２を減築しテラスを設置することで住棟イメージに個性を持たせ、また耐震性能の向上も同時に図った 減築部分

  19. Ｒ Ｃ Ｅ Ｓ ひばりが丘団地ストック再生実証実験⑤ ・環境負荷低減住宅へのリフォーム 風の流れや日射を考慮し、冷暖房や照明を極力使わなくても明るく快適な空間が生まれる バルコニーに手すり一体型の集熱パネルを設置し、集めた太陽熱で貯湯タンク内の水を温めることでガスの使用を節約

  20. Ｒ Ｃ Ｅ Ｓ ひばりが丘団地ストック再生実証実験⑥ ・断熱性能の向上 潜熱蓄熱材を壁など躯体内面に新たに敷設することにより、断熱効果を高める 冬期において室内を一定温度に保つための暖房エネルギーの消費を削減し、ＣＯ２排出量も抑えるなど環境負荷低減の効果

  21. Ｒ Ｃ Ｅ Ｓ 多摩平団地 ◯所在：東京都日野市 ◯竣工：昭和３３年 ◯構成：２７９２戸 ◯日本住宅公団 特徴： グリーンベルト上に建てられた団地なので緑が多い

  22. 多摩平の森住棟ルネッサンス事業 Ｒ Ｃ Ｅ Ｓ たまむすびテラス 平成８年度から多摩平団地の 団地再生に着手 ストック型社会から 既存の団地の住棟単位での 大規模改修

  23. Ｒ Ｃ Ｅ Ｓ たまむすびテラス りえんと多摩平 ＡＵＲＡ２４３　多摩平の森　 ゆいまーる多摩平の森

  24. Ｒ Ｃ Ｅ Ｓ たまむすびテラス りえんと多摩平 団地型シェアハウス ３Ｋを３つの部屋にわけ、居住ユニットへ 学生や若い社会人が主なターゲット 設計：リビタ／ブルースタジオ

  25. Ｒ Ｃ Ｅ Ｓ たまむすびテラス ＡＵＲＡ２４３　多摩平の森 菜園付き共同住宅 入居ターゲットは ２０代からシニア層までの ２人暮らし 自然を楽しむ暮らし 設計：ブルースタジオ

  26. Ｒ Ｃ Ｅ Ｓ たまむすびテラス ゆいまーる多摩平の森 既存の団地からの 　　　　バリアフリー化 高齢者向け賃貸住宅 多世帯住宅 スタッフの常時在駐で いざというときも安心の暮らし 「最後まで自分らしく暮らす」 設計：プラスニューオフィス

  27. Ｒ Ｃ Ｅ Ｓ ECOLOGY 建物 周辺環境 省資源、リサイクル 太陽光、自然風の取り入れ 森林伐採を最小限に周囲の環境と調和 例：ひばりが丘団地 例：CASA BELL OHIRA

  28. Ｒ Ｃ Ｅ Ｓ (例)CASA BELL OHIRA ○栃木県下都賀郡大平町 ○いすゞエステート＋坂倉建築研究所 ○竣工‐2009.4 ○世帯数‐174戸 ○敷地面積‐30809.54㎡

  29. Ｒ Ｃ Ｅ Ｓ CASA BELL OHIRA特徴① ～特徴①～ 東西に屈折した配棟 ↓ 既存の環境を活かす

  30. Ｒ Ｃ Ｅ Ｓ CASA BELL OHIRA特徴②③ ～特徴③～ １Fをピロティの駐車場 ↓ 南北の抜けをつくる ～特徴②～ 窓を斜めに規則的に配置 ↓ 向かいの工場への視界を制御

  31. Ｒ Ｃ Ｅ Ｓ STRUCTURE 統一性 個性 例：ベルコリーヌ南大沢 例：ネクサスワールド

  32. Ｒ Ｃ Ｅ Ｓ ベルコリーヌ南大沢 ◯東京都八王子市 ◯東京都都市基盤整備公団 ◯竣工１９９１年 ◯１０５０戸 住区全体が切り妻型の屋根で構成 ↓ 　　山岳都市的な雰囲気に

  33. Ｒ Ｃ Ｅ Ｓ ベルコリーヌ南大沢統一されたデザイン ヨーロッパの街並みを イメージしている

  34. Ｒ Ｃ Ｅ Ｓ ベルコリーヌ南大沢統一されたデザイン 斜面を利用している

  35. Ｒ Ｃ Ｅ Ｓ 　　ネクサスワールド ◯福岡県福岡市 ◯福岡地所株式会社 ◯竣工１９９１年 ◯２５０戸 特徴 建築家６人による集合住宅の競作 オスカー･トゥスケ棟 マーク･マック棟

  36. Ｒ Ｃ Ｅ Ｓ ネクサスワールドスティーブン・ホール棟 壁面をカンバスのようにして、 窓やバルコニーを不規則に配置している。

  37. Ｒ Ｃ Ｅ Ｓ ネクサスワールドレム・コールハース棟 曲面屋根 石垣を模したような 黒いパネルの外壁

  38. Ｒ Ｃ Ｅ Ｓ ネクサスワールド レム・コールハース棟 曲面やスロープが多用されている

  39. まとめ ハード面　～ひばりが丘団地～ ・バリアフリー化　エレベーターの設置 ・減築居住空間を拡張 Ｒ ソフト面～多摩平団地～ ・ターゲットごとに用途変更空間を分割

  40. まとめ Ｃ ～多摩平団地～ 学生、若い社会人　　・・・シェア 　　　：団地型シェアハウス ２０代～シニア層までの２人暮らし　　・・・自然 　　　：菜園付き共同住宅 高齢者、多世帯向け　　・・・安心 　　　：バリアフリー化、スタッフ常時在駐 →世代ごとに異なるニーズに対し、ソフト面から工夫 多世代が集まり、コミュニティを生み出す

  41. まとめ 自然環境に配慮しつつ、健康で快適な居住空間の実現 建物の工夫～ひばりが丘団地～ ・自然エネルギーの活用太陽光熱、自然風 ・環境負荷低減断熱性の高い資材付加 周辺環境を考慮～CASA BELL OHIRA～ ・既存の環境に順応できる仕組み　配棟の工夫 Ｅ

  42. まとめ 統一性～ベルコリーヌ南大沢～ ・集合住宅全体で１つの都市的空間を表現 個性～ネクサスワールド～ ・建築家６人の個性あふれる集合住宅 Ｓ

  43. 参考文献① ポイントハウス http://danchi100k.com/mame/page-2.html 多摩平団地 http://www.ur-net.go.jp/rebuild/rn2/aura243/index.html http://www.share-place.com/tamadaira.shtml http://journal.suumo.jp/wp/wp-content/uploads/2011/07/main49.jpg http://www.asahi.com/suumo/ah_journal_item_4860.html http://www.ur-net.go.jp/east/pdf/ur2011_e1005_tamamachibiraki.pdf ひばりが丘団地 http://www.ur-net.go.jp/rd/rn1/

  44. 参考文献② ベルコリーヌ http://murauchi.info/weblog/2010/07/photo_hachioji_belles_collines.html ネクサスワールド http://archiphoto.sakura.ne.jp/page/kyushu_okinawa/fukuoka/nexsus.htm http://space.geocities.jp/atrium0510/archi/fuku/14nexus.html http://uratti.web.fc2.com/architecture/kyusyu/nexusstevenhall.html CASA BELL OHIRA http://www.sakakura.co.jp/portfolio/type/housing/ 新建築
