Presentation Transcript
slide2

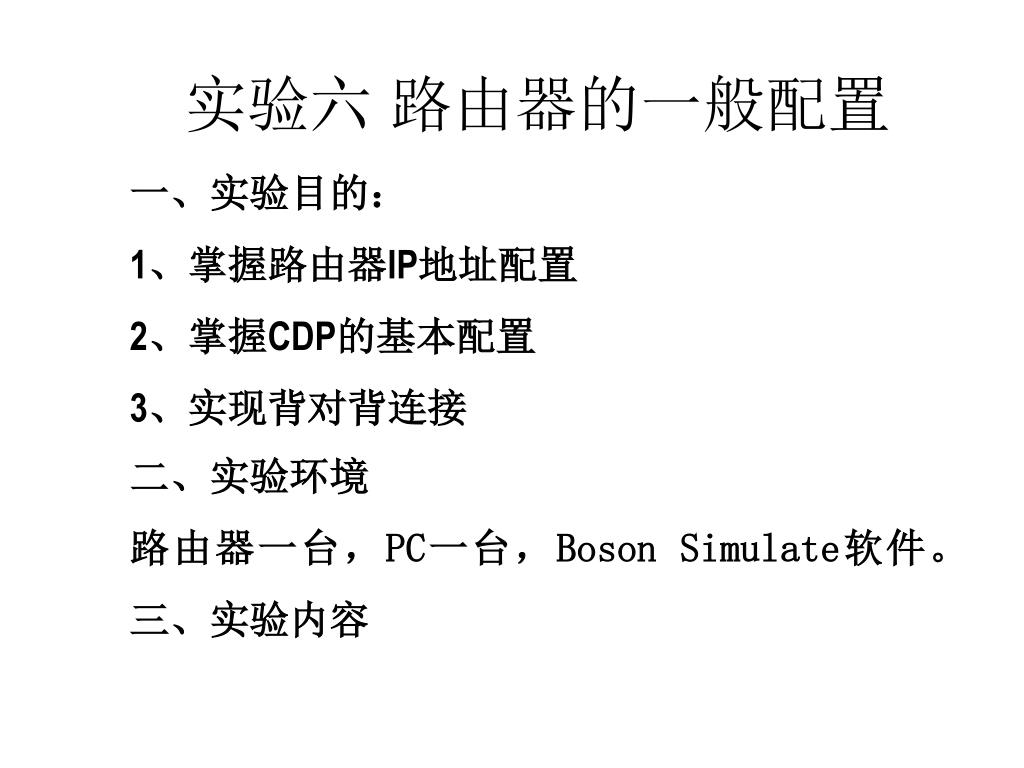

实验六 路由器的一般配置

一、实验目的:

1、掌握路由器IP地址配置

2、掌握CDP的基本配置

3、实现背对背连接

二、实验环境

路由器一台,PC一台,Boson Simulate软件。

三、实验内容

slide3

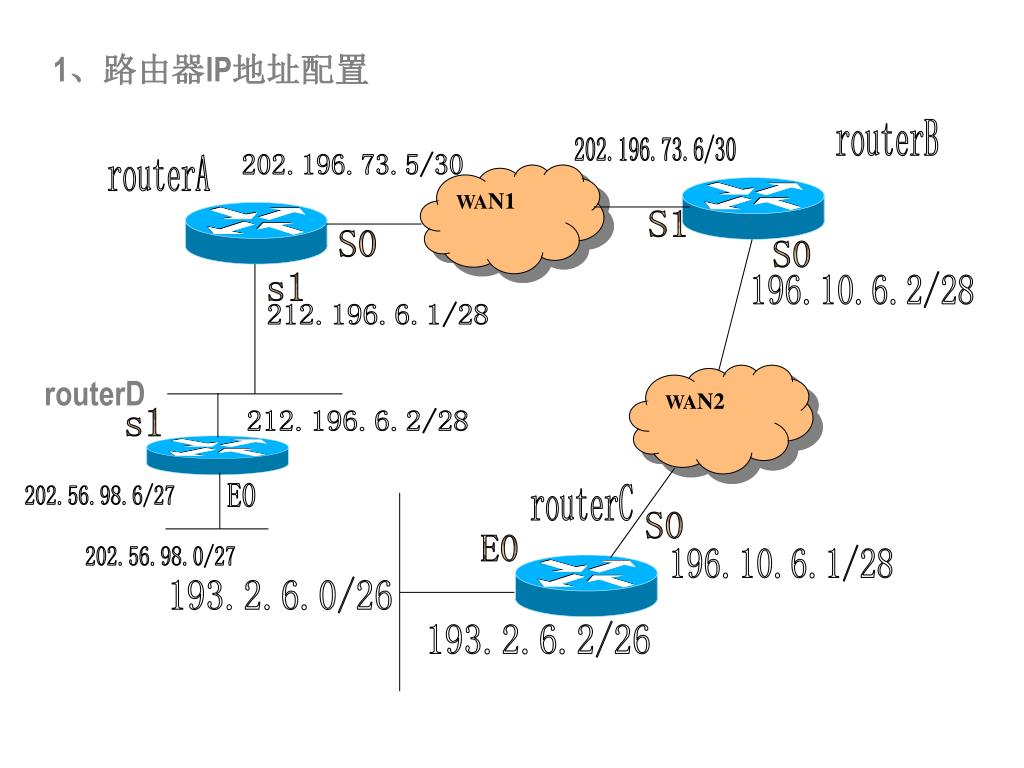

routerB

202.196.73.6/30

202.196.73.5/30

routerA

S1

S0

S0

196.10.6.2/28

s1

212.196.6.1/28

s1

212.196.6.2/28

202.56.98.6/27

E0

routerC

S0

E0

202.56.98.0/27

196.10.6.1/28

193.2.6.0/26

193.2.6.2/26

WAN1

WAN2

1、路由器IP地址配置

routerD

slide4

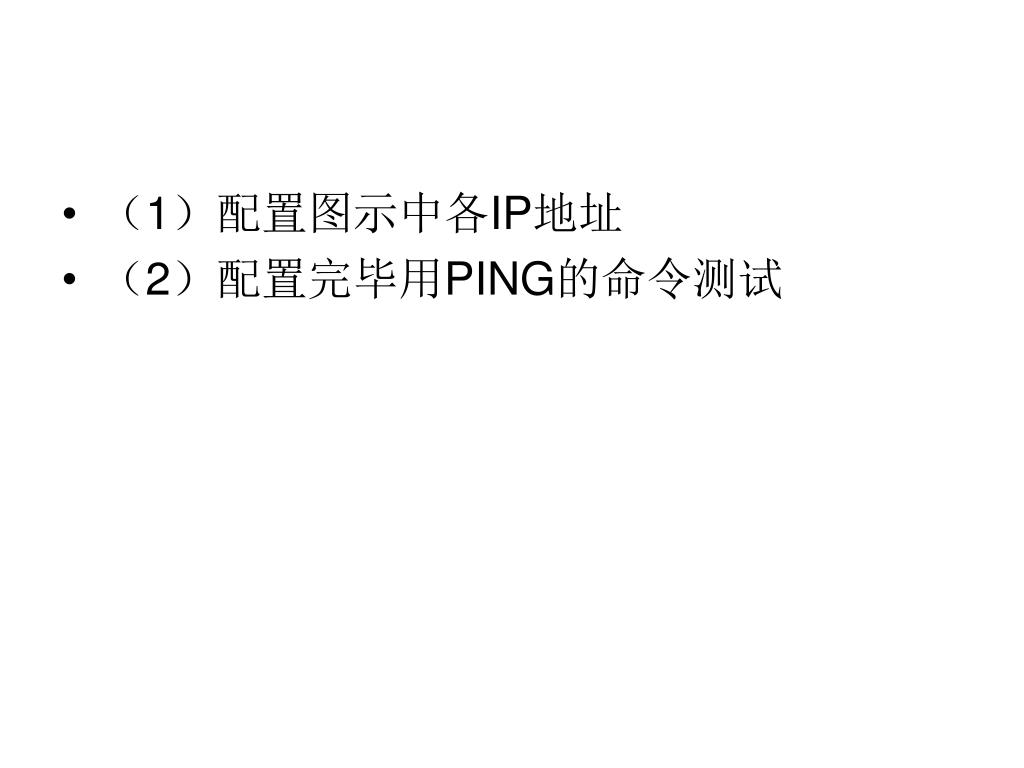

(1)配置图示中各IP地址
  • (2)配置完毕用PING的命令测试
slide5

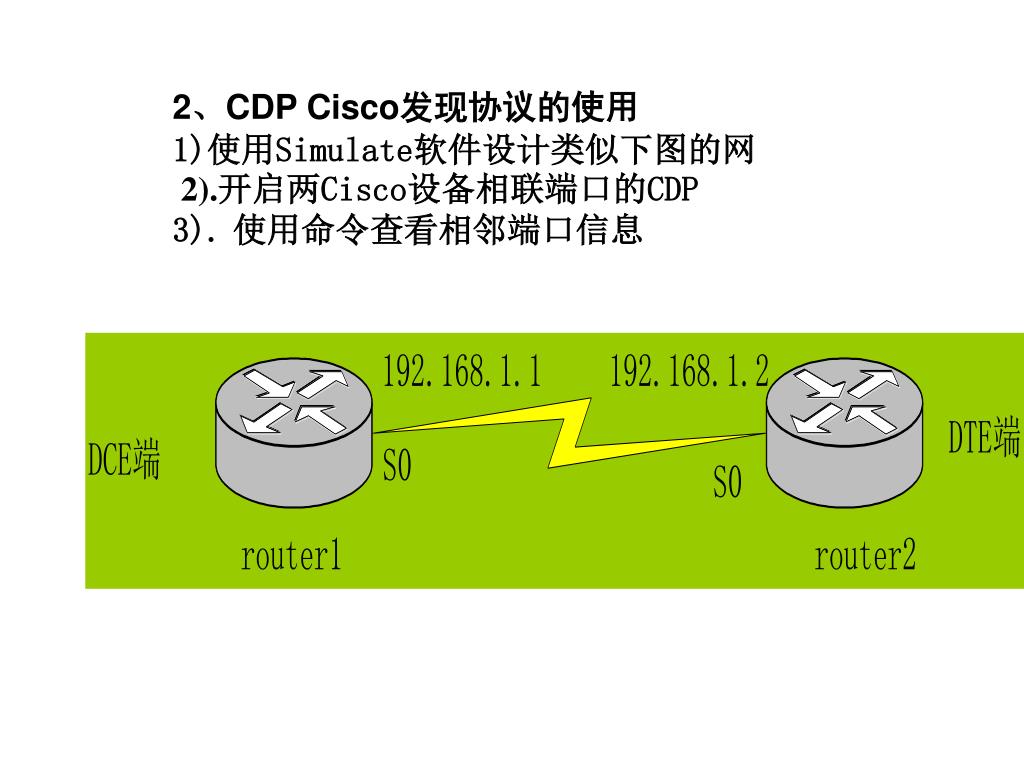

2、CDP Cisco发现协议的使用

1)使用Simulate软件设计类似下图的网

2).开启两Cisco设备相联端口的CDP

3).使用命令查看相邻端口信息

slide6

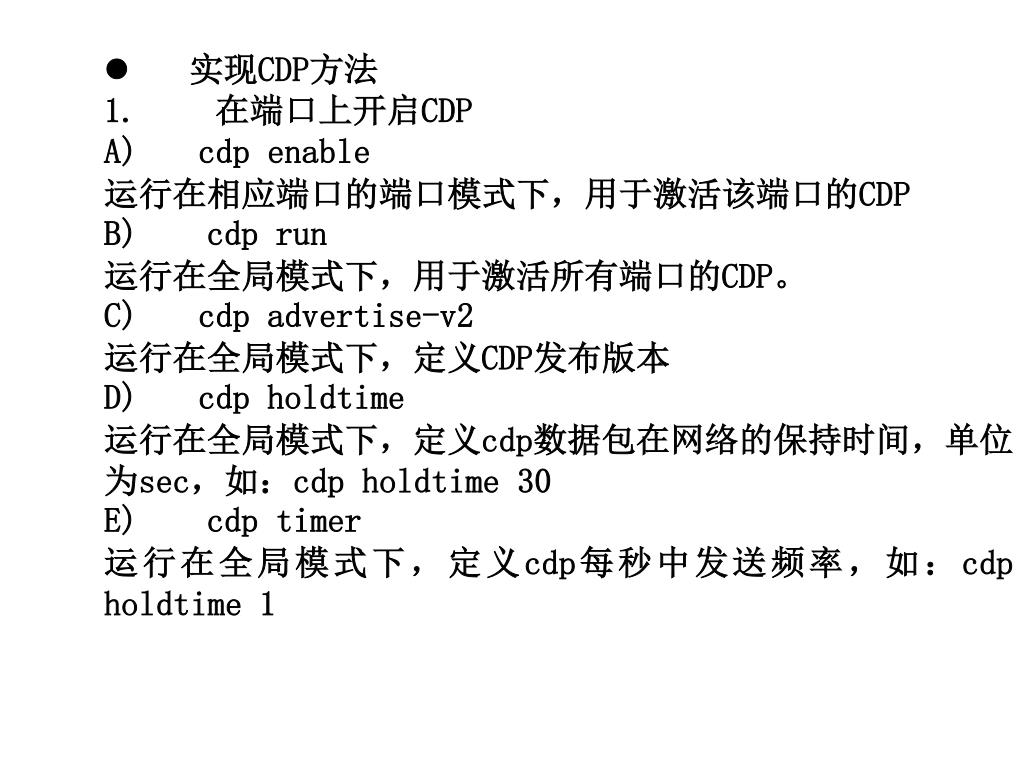

l实现CDP方法

1.在端口上开启CDP

A)cdp enable

运行在相应端口的端口模式下,用于激活该端口的CDP

B)cdp run

运行在全局模式下,用于激活所有端口的CDP。

C)cdp advertise-v2

运行在全局模式下,定义CDP发布版本

D)cdp holdtime

运行在全局模式下,定义cdp数据包在网络的保持时间,单位为sec,如:cdp holdtime 30

E)cdp timer

运行在全局模式下,定义cdp每秒中发送频率,如:cdp holdtime 1

slide7

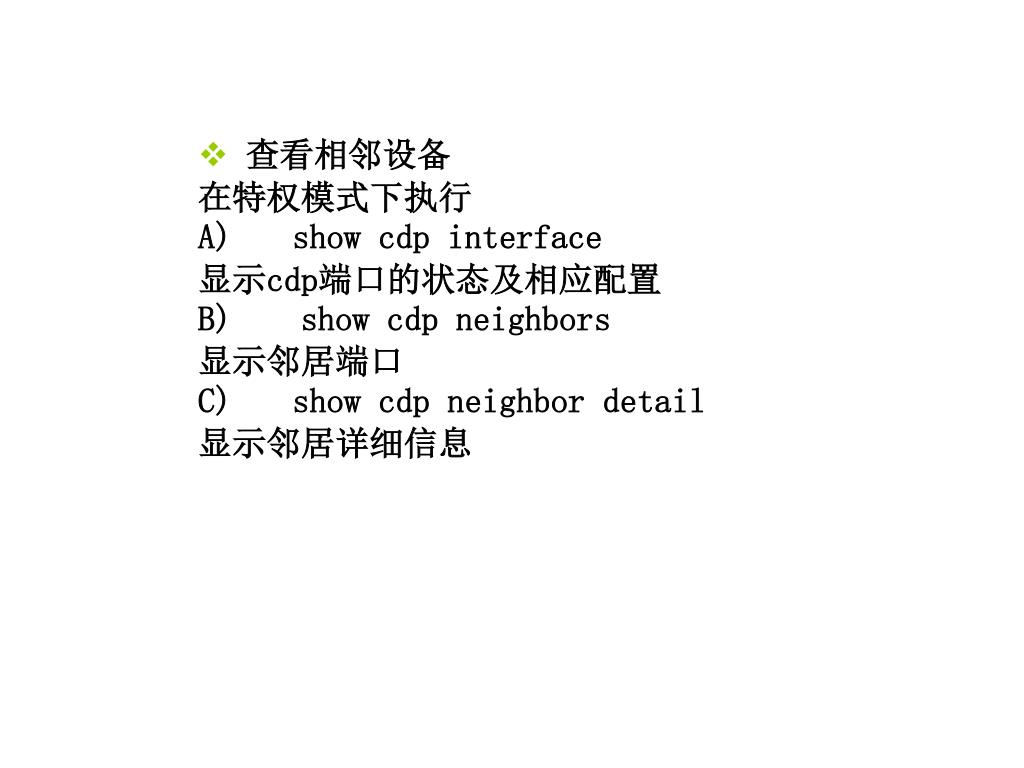

查看相邻设备

  • 在特权模式下执行
  • A)show cdp interface
  • 显示cdp端口的状态及相应配置
  • B)show cdp neighbors
  • 显示邻居端口
  • C)show cdp neighbor detail
  • 显示邻居详细信息
slide8

3.背对背连接

l背对背连接原理

背对背连接是进行广域网接入的最基本实验,它实现了两路由器通过串行线路进行连接。如下图所示:

由于使用了串行通信,则必须要有通讯的同步时钟频率,因此:

DCE端:提供通讯所需的同步时钟频率,可选择两路由器的任意一方充当。

DTE端:数字终端设备。

slide9

l实现方法

1.为所连接的Router端口分配IP地址

在端口模式下,采用命令ip address。

2.定义DCE端的同步时钟频率

在端口模式下,采用命令clock rate,如:clock rate 9600。

3.将连接端口激活

在端口模式下,采用命令no shutdown。

l测试

若能从一端ping到另一端,则配置成功。

slide10

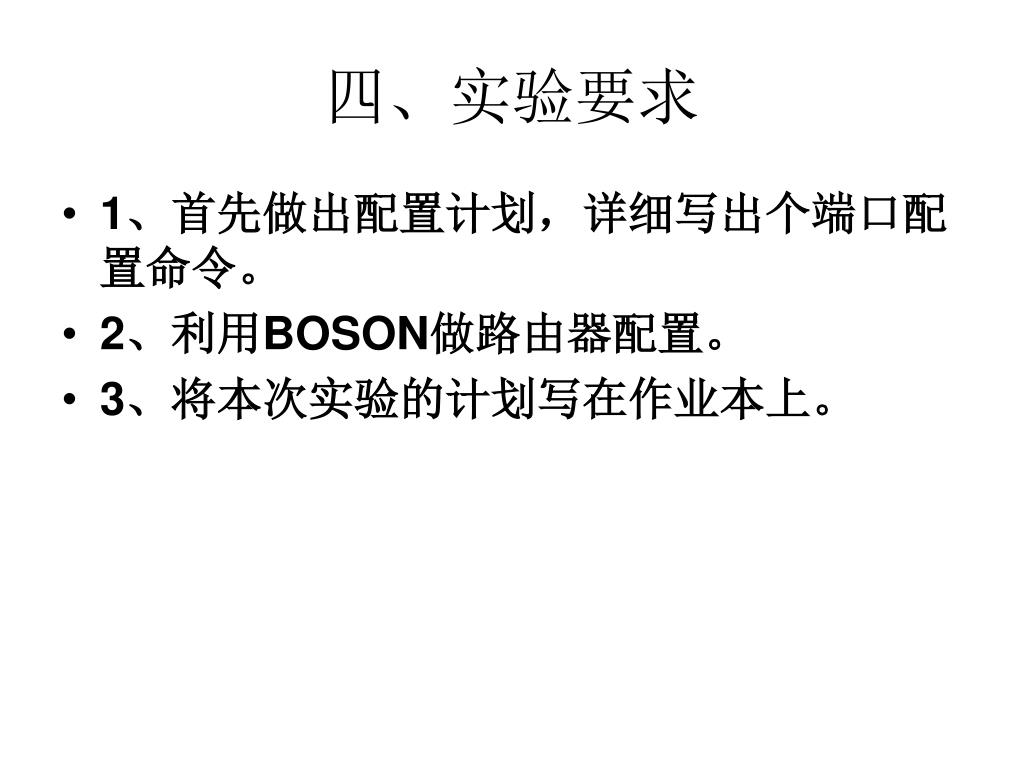

四、实验要求
  • 1、首先做出配置计划,详细写出个端口配置命令。
  • 2、利用BOSON做路由器配置。
  • 3、将本次实验的计划写在作业本上。
