  1. HT-7U偏滤器及第一壁结构设计的原则

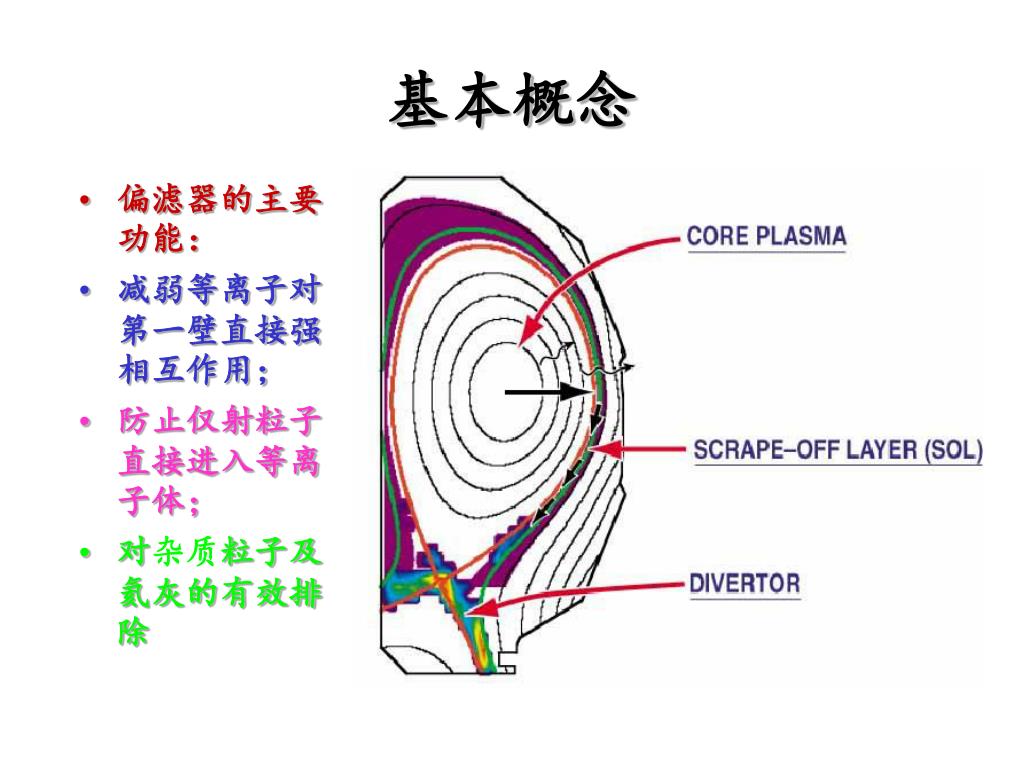

  2. 基本概念 • 偏滤器的主要功能： • 减弱等离子对第一壁直接强相互作用； • 防止仅射粒子直接进入等离子体； • 对杂质粒子及氦灰的有效排除

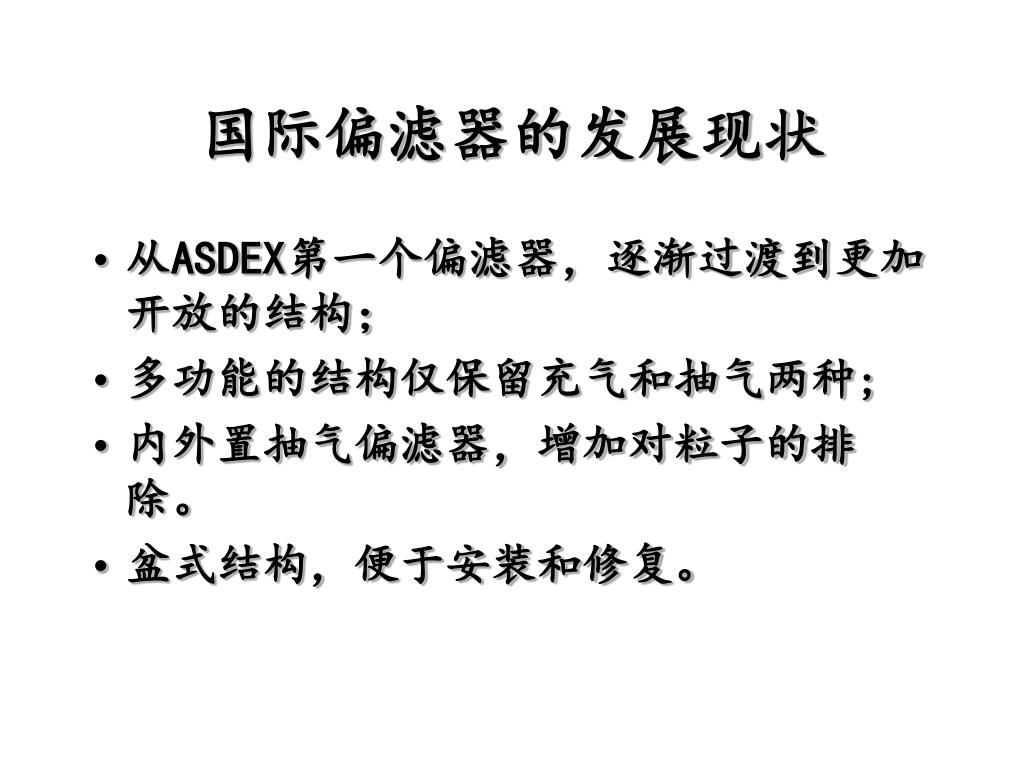

  3. 国际偏滤器的发展现状 • 从ASDEX第一个偏滤器，逐渐过渡到更加开放的结构； • 多功能的结构仅保留充气和抽气两种; • 内外置抽气偏滤器，增加对粒子的排除。 • 盆式结构，便于安装和修复。

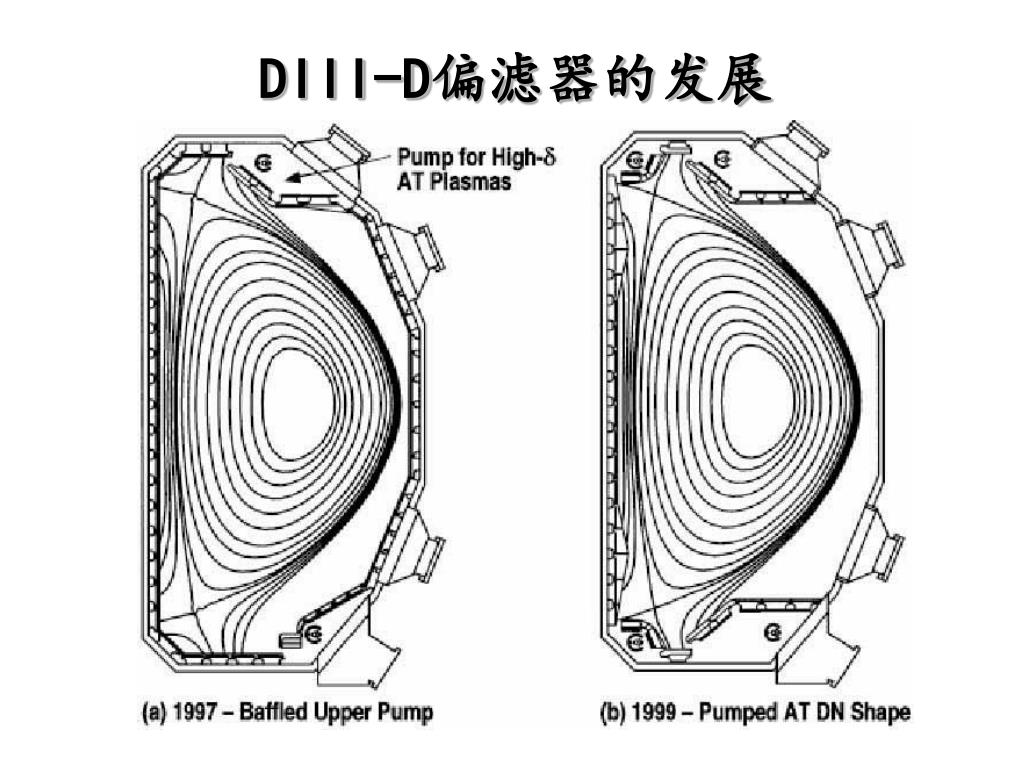

  4. DIII-D偏滤器的发展

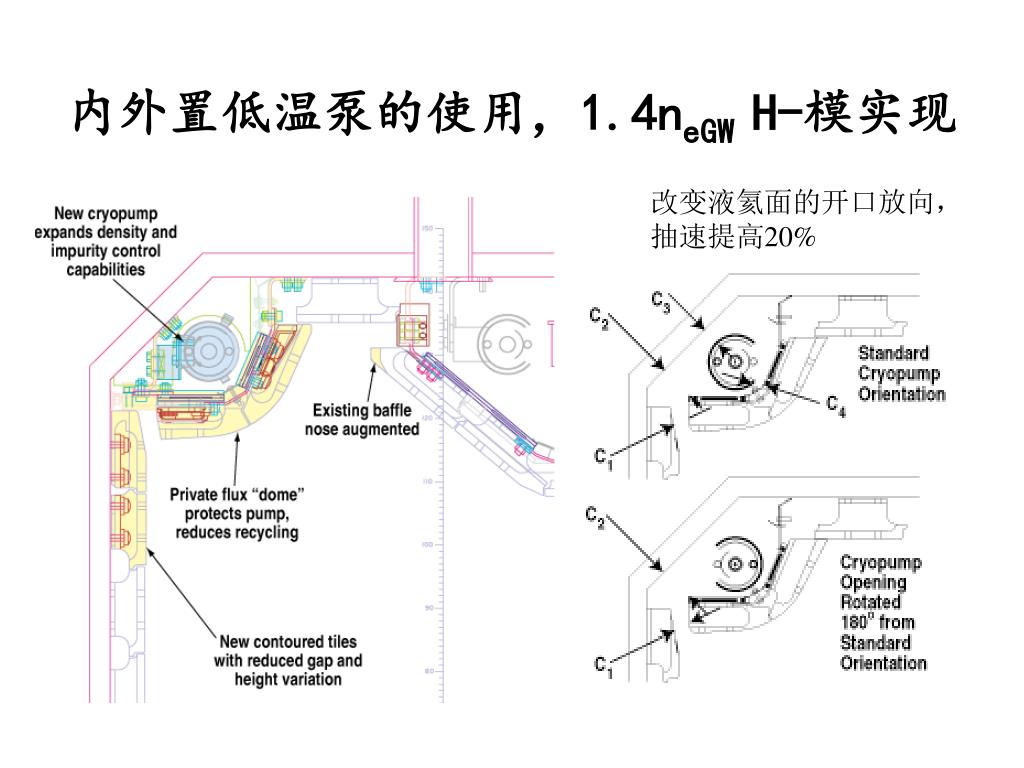

  5. 内外置低温泵的使用，1.4neGW H-模实现 改变液氦面的开口放向， 抽速提高20%

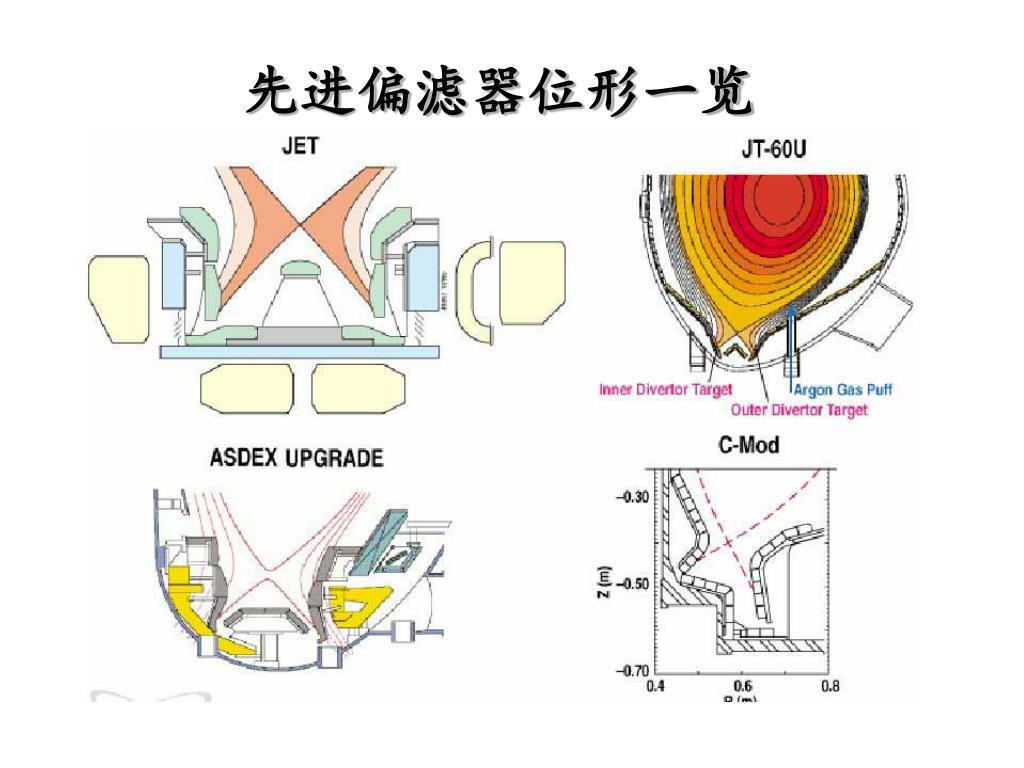

  6. 先进偏滤器位形一览

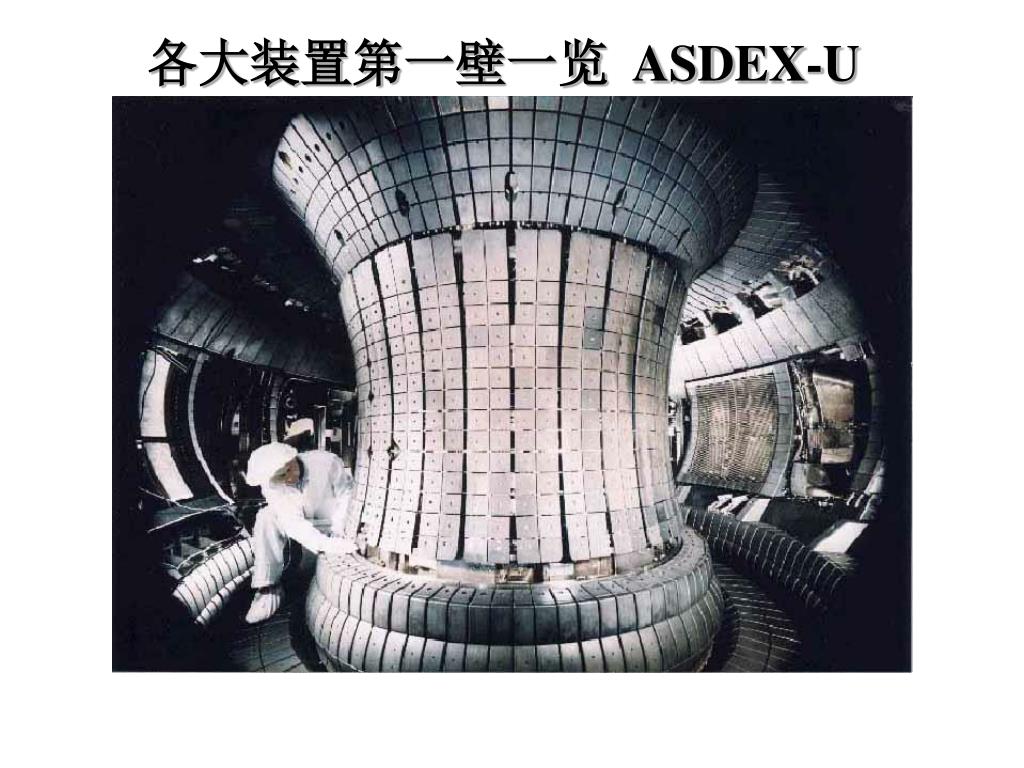

  7. 各大装置第一壁一览 ASDEX-U

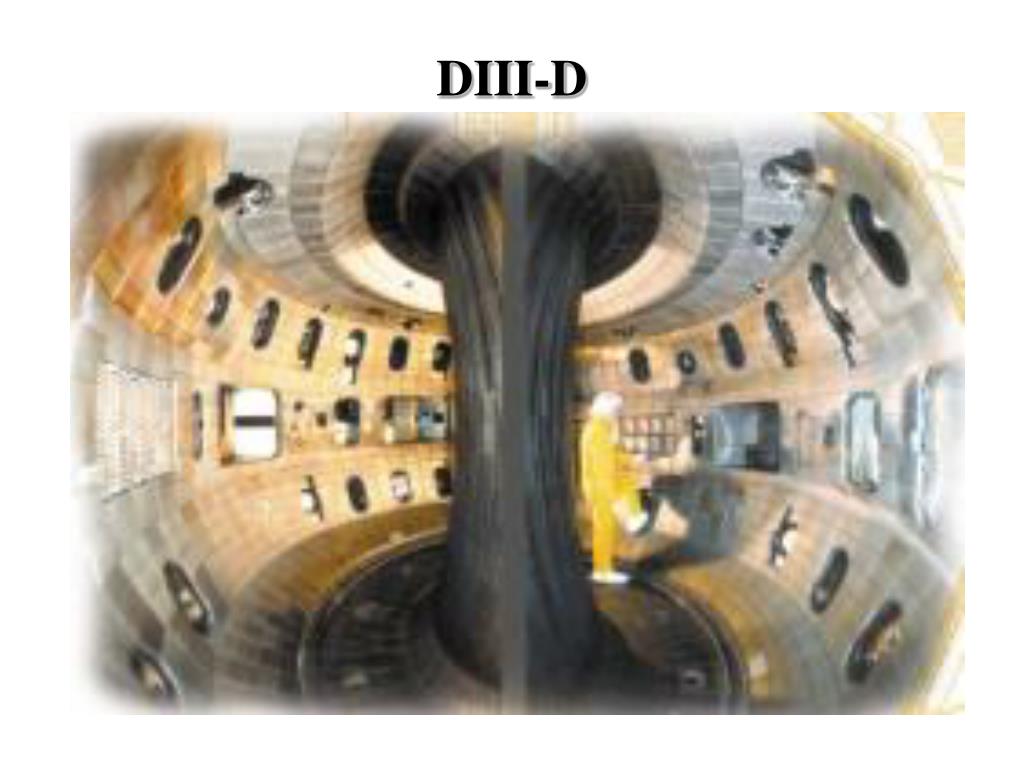

  8. DIII-D

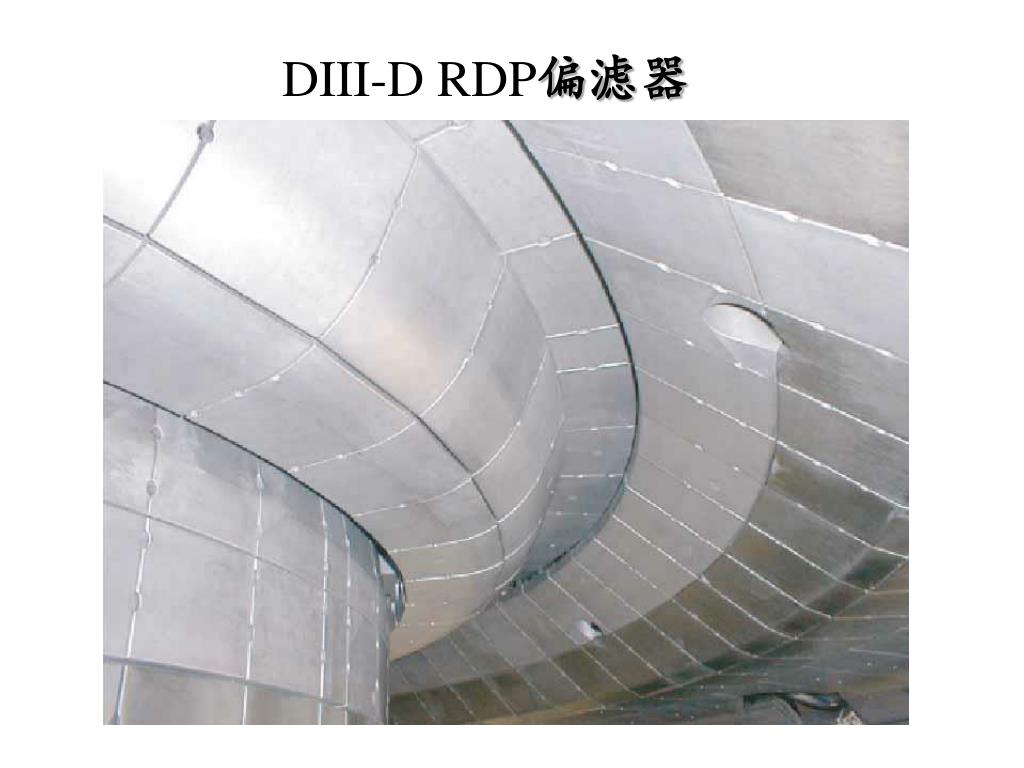

  9. DIII-D RDP偏滤器

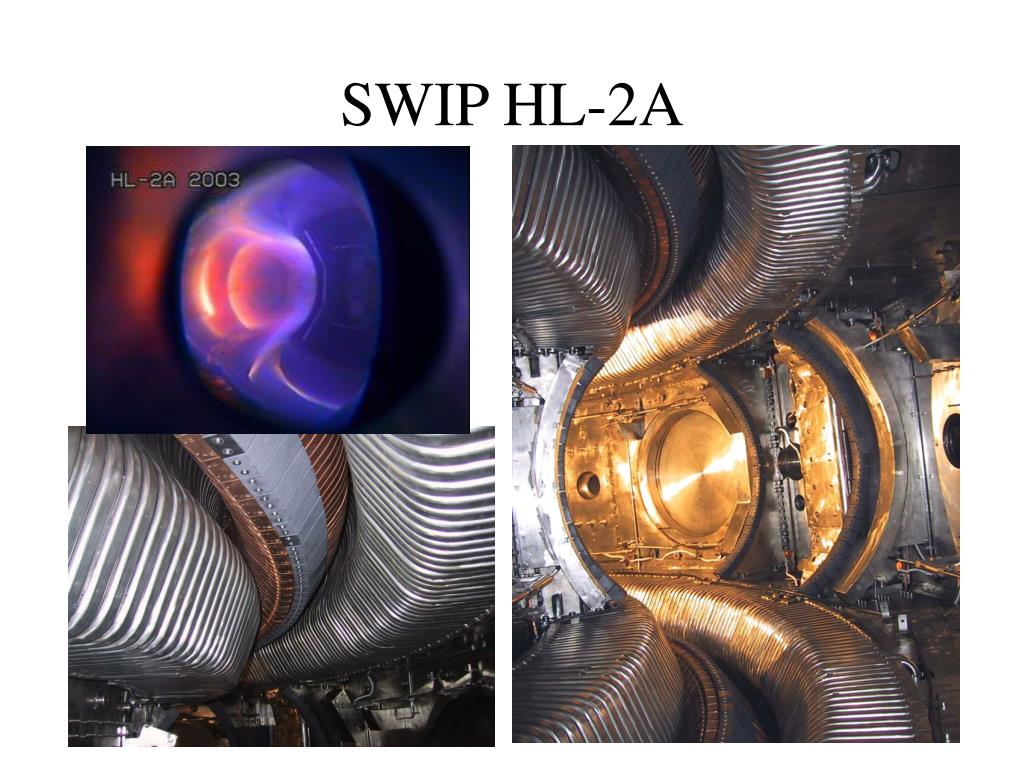

  10. SWIP HL-2A

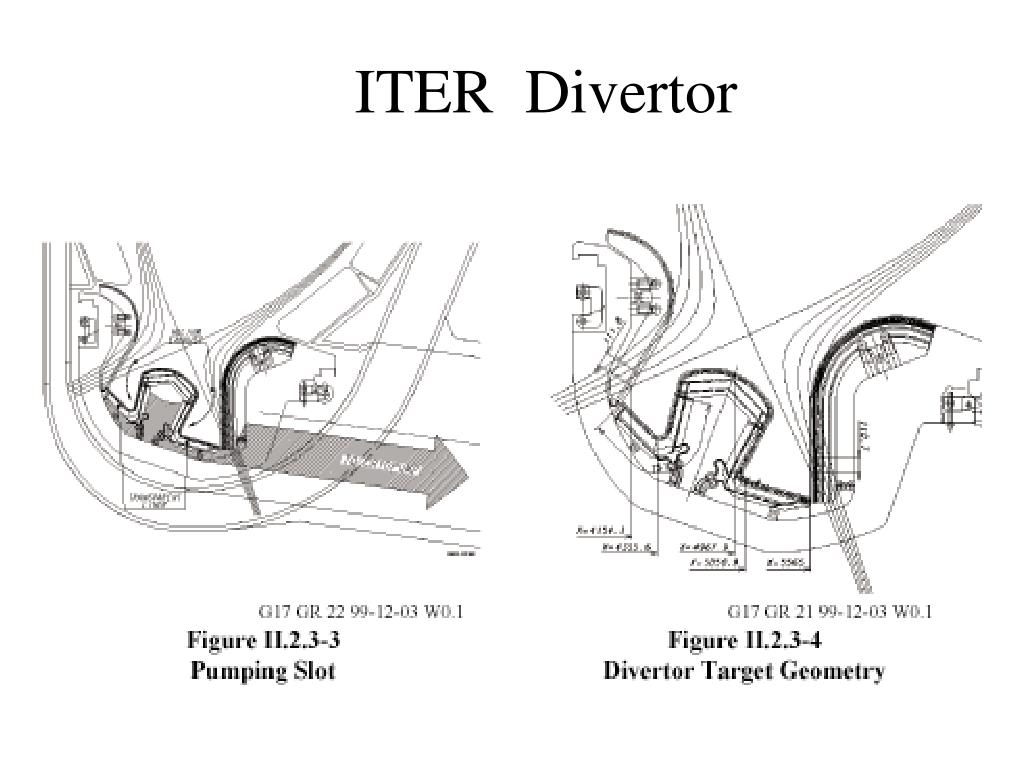

  11. ITER Divertor

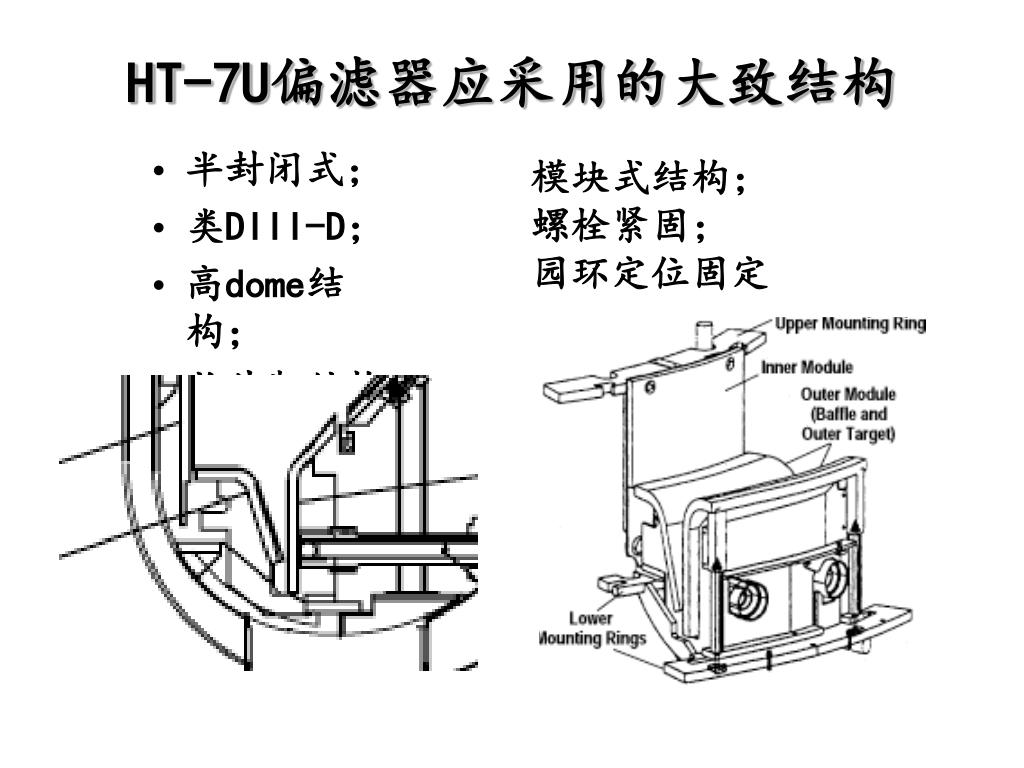

  12. HT-7U偏滤器应采用的大致结构 模块式结构； 螺栓紧固； 园环定位固定 • 半封闭式； • 类DIII-D； • 高dome结构； • 长外靶结构;

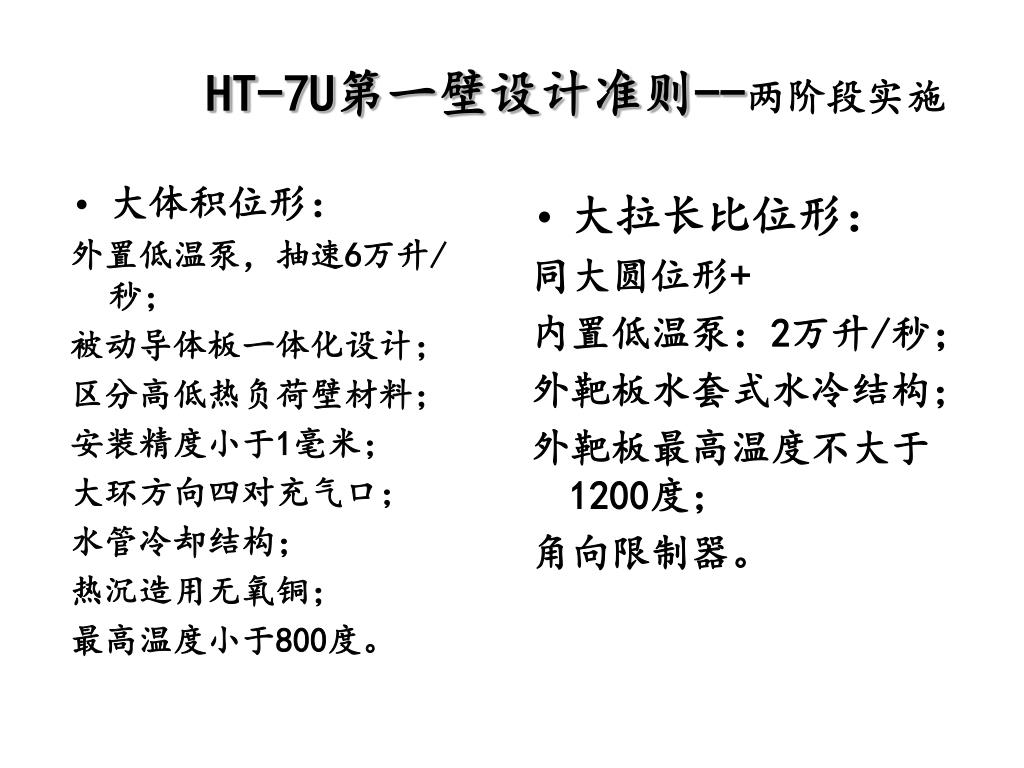

  13. 大体积位形： 外置低温泵，抽速6万升/秒； 被动导体板一体化设计； 区分高低热负荷壁材料； 安装精度小于1毫米； 大环方向四对充气口； 水管冷却结构； 热沉造用无氧铜； 最高温度小于800度。 大拉长比位形： 同大圆位形+ 内置低温泵：2万升/秒； 外靶板水套式水冷结构； 外靶板最高温度不大于1200度； 角向限制器。 HT-7U第一壁设计准则--两阶段实施

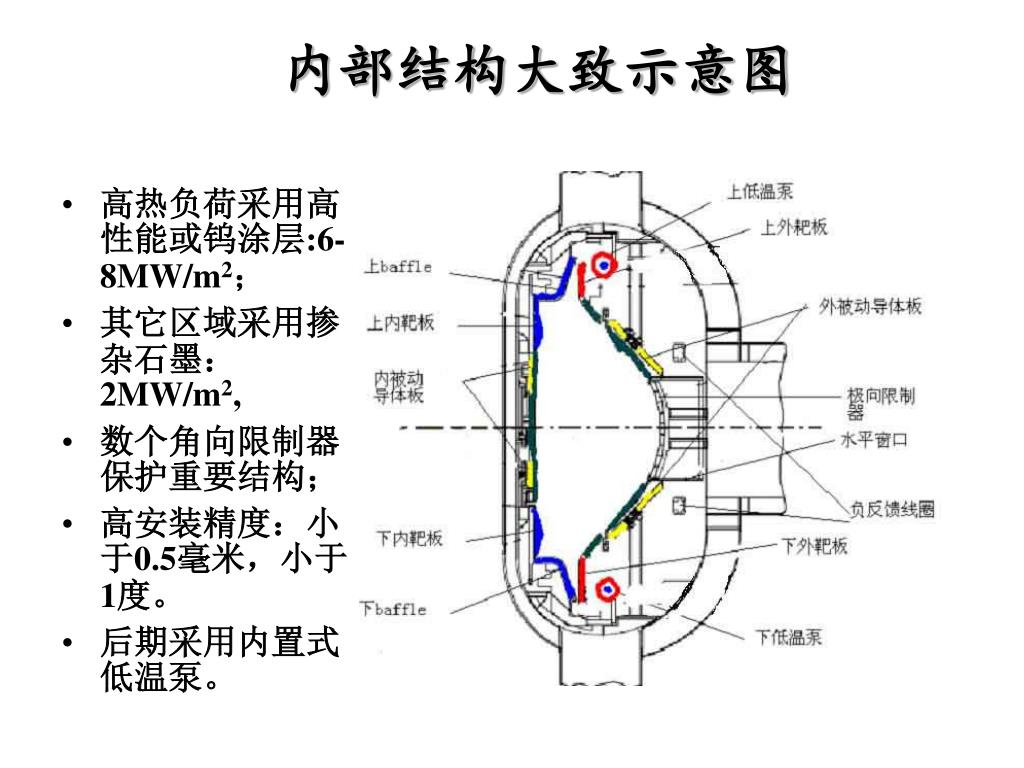

  14. 内部结构大致示意图 • 高热负荷采用高性能或钨涂层:6-8MW/m2； • 其它区域采用掺杂石墨：2MW/m2, • 数个角向限制器保护重要结构； • 高安装精度：小于0.5毫米，小于1度。 • 后期采用内置式低温泵。

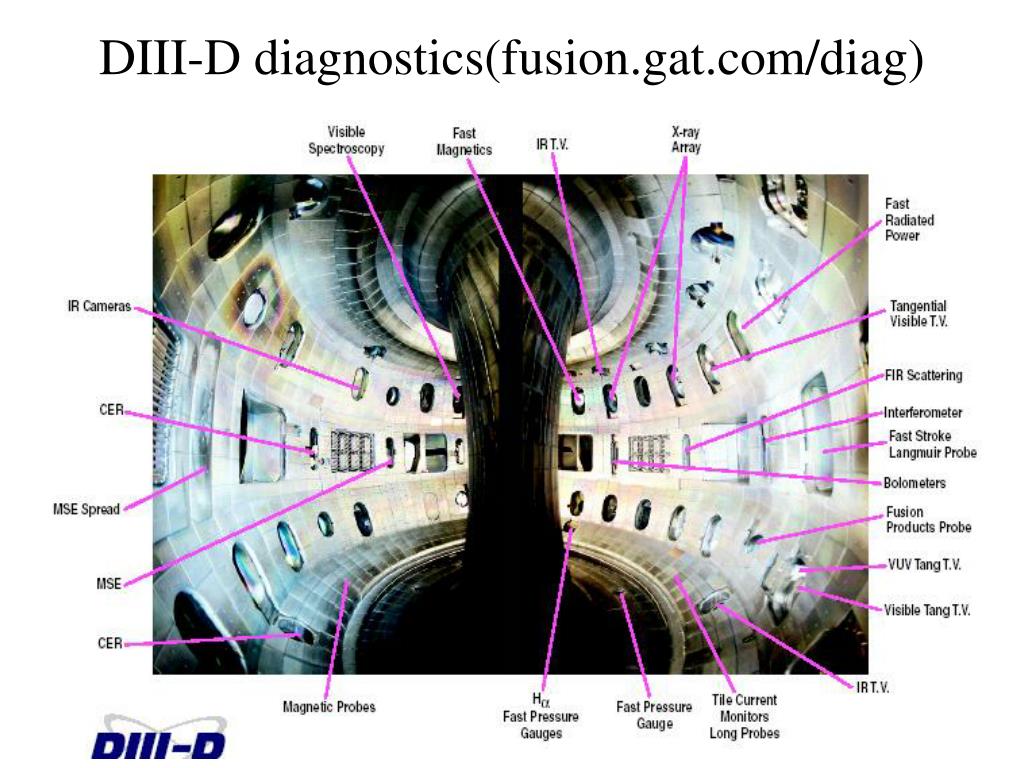

  15. DIII-D diagnostics(fusion.gat.com/diag)

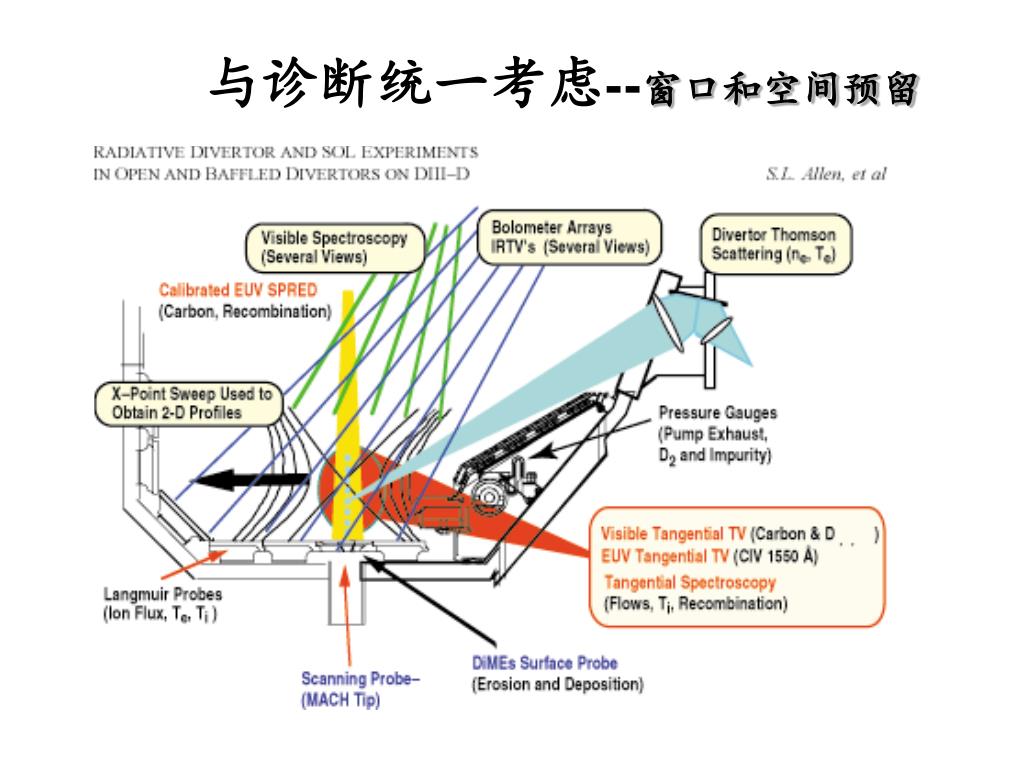

  16. 与诊断统一考虑--窗口和空间预留

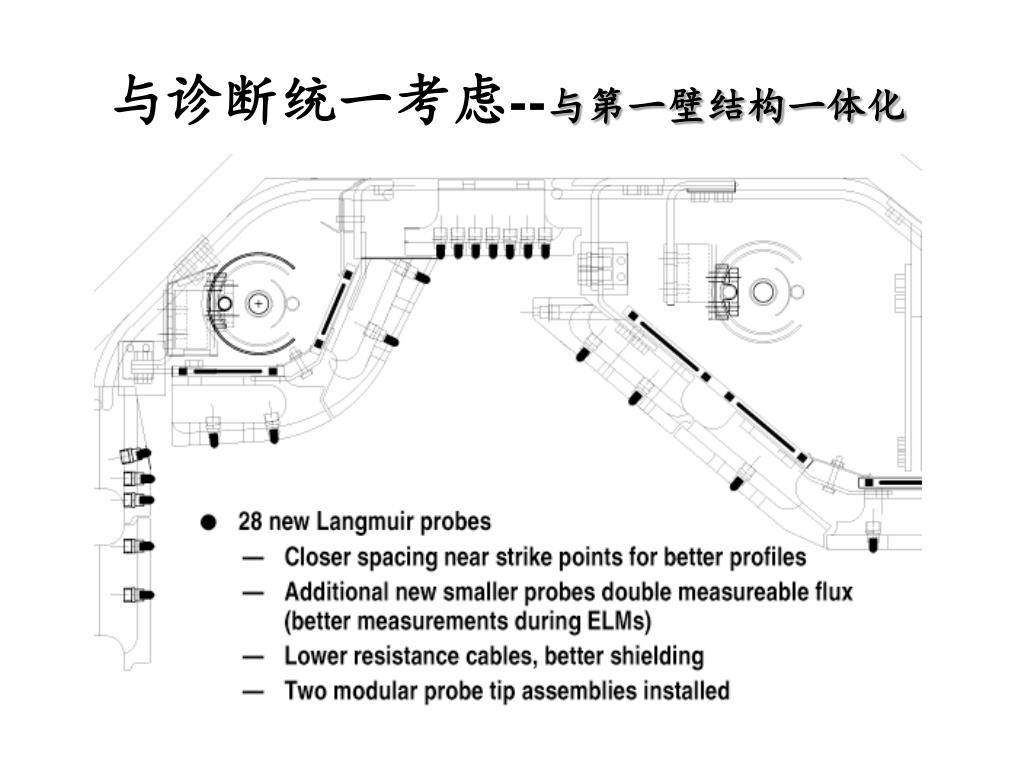

  17. 与诊断统一考虑--与第一壁结构一体化

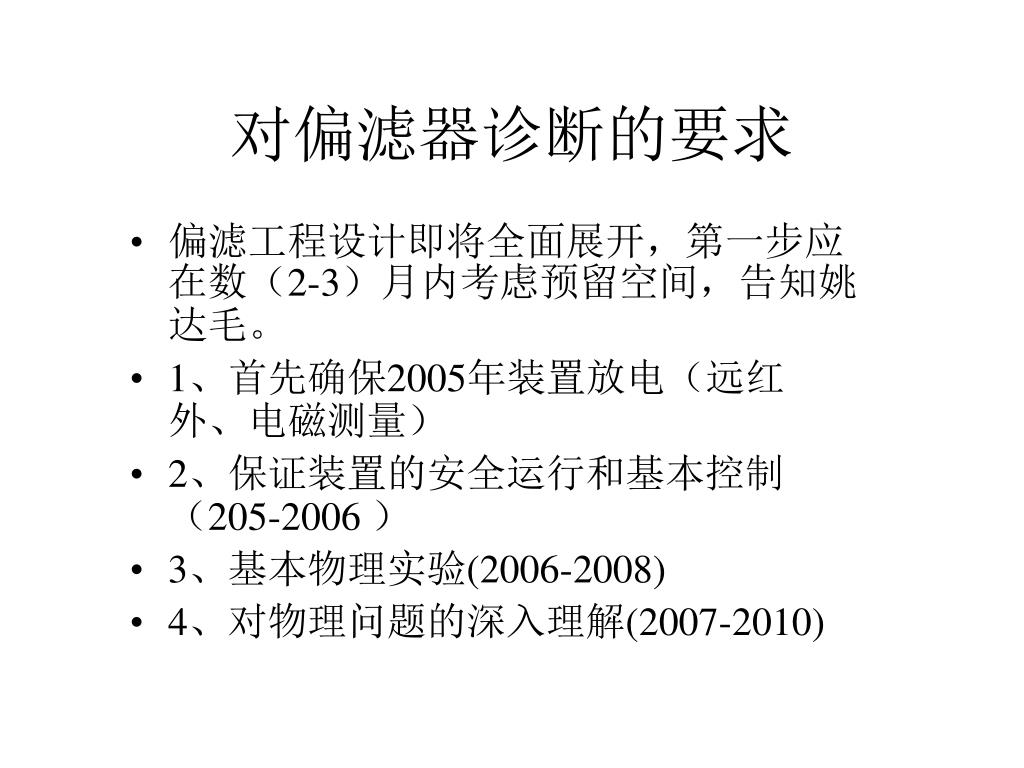

  18. 对偏滤器诊断的要求 • 偏滤工程设计即将全面展开，第一步应在数（2-3）月内考虑预留空间，告知姚达毛。 • 1、首先确保2005年装置放电（远红外、电磁测量） • 2、保证装置的安全运行和基本控制（205-2006 ） • 3、基本物理实验(2006-2008) • 4、对物理问题的深入理解(2007-2010)

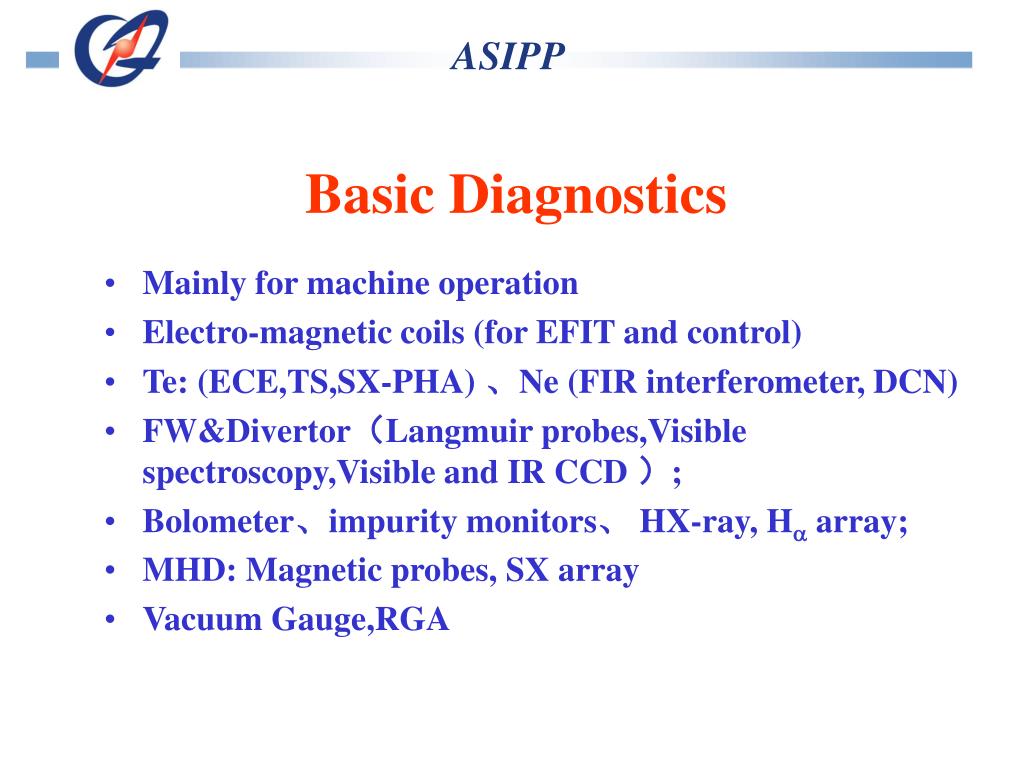

  19. ASIPP Basic Diagnostics • Mainly for machine operation • Electro-magnetic coils (for EFIT and control) • Te: (ECE,TS,SX-PHA)、Ne (FIR interferometer, DCN) • FW&Divertor（Langmuir probes,Visible spectroscopy,Visible and IR CCD）; • Bolometer、impurity monitors、 HX-ray, Ha array; • MHD: Magnetic probes, SX array • Vacuum Gauge,RGA

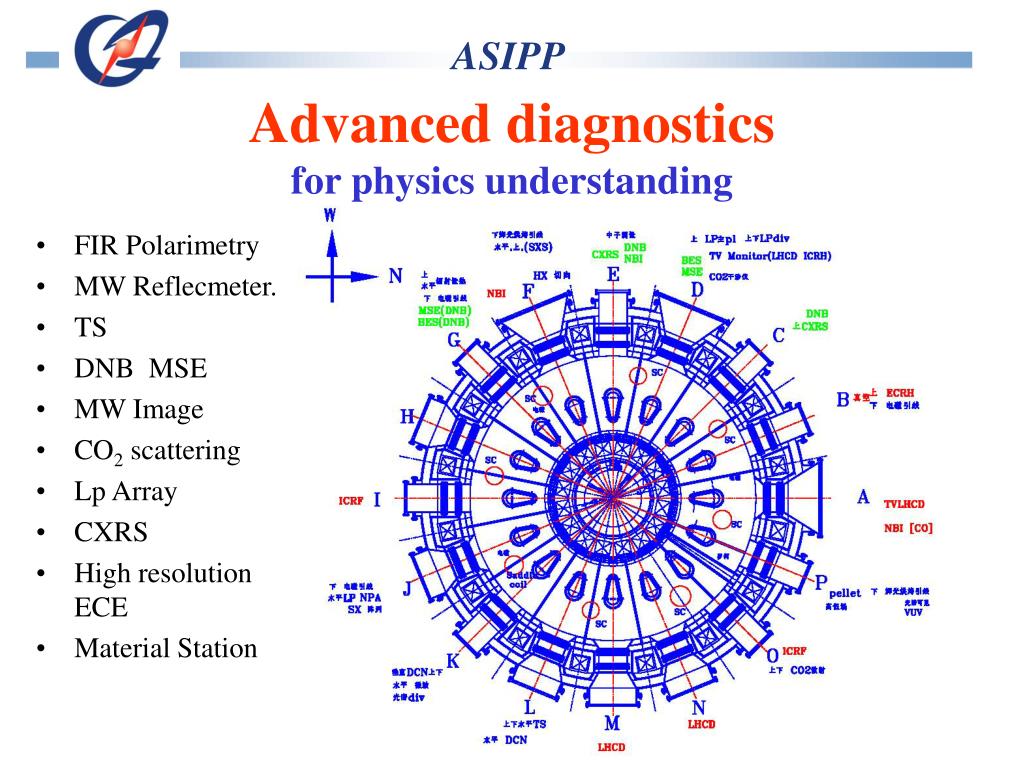

  20. ASIPP Advanced diagnosticsfor physics understanding • FIR Polarimetry • MW Reflecmeter. • TS • DNB MSE • MW Image • CO2 scattering • Lp Array • CXRS • High resolution ECE • Material Station Mat. St.

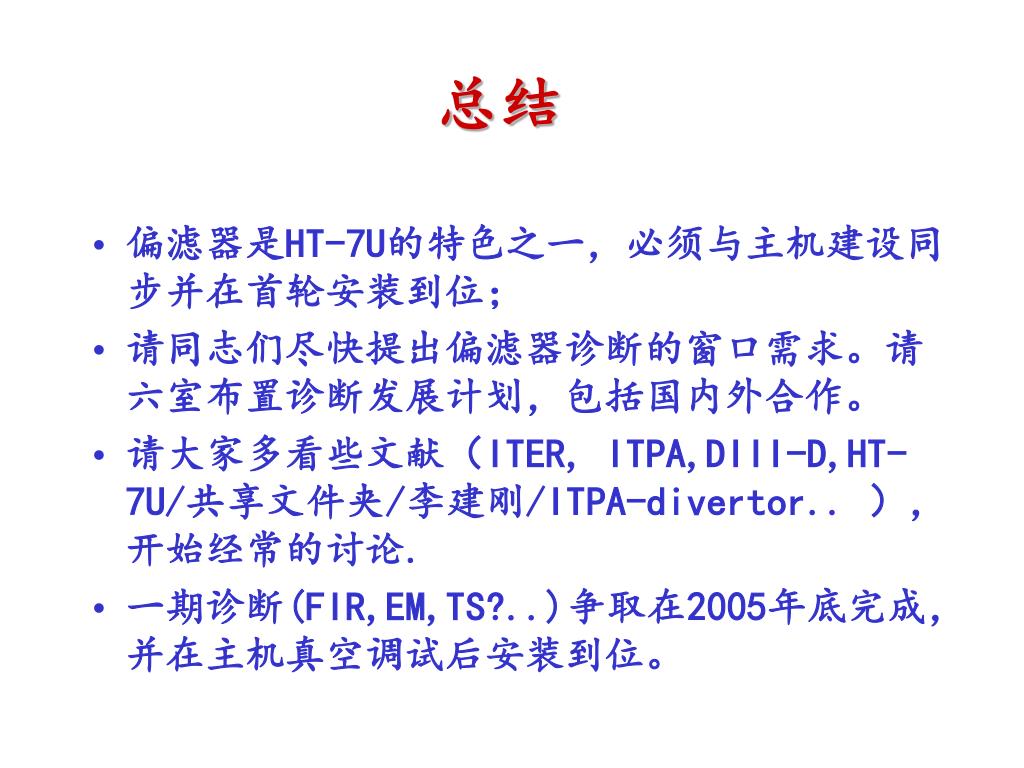

  21. 总结 • 偏滤器是HT-7U的特色之一，必须与主机建设同步并在首轮安装到位； • 请同志们尽快提出偏滤器诊断的窗口需求。请六室布置诊断发展计划，包括国内外合作。 • 请大家多看些文献（ITER, ITPA,DIII-D,HT-7U/共享文件夹/李建刚/ITPA-divertor.. ），开始经常的讨论. • 一期诊断(FIR,EM,TS?..)争取在2005年底完成，并在主机真空调试后安装到位。
