Presentation Transcript
hd sdi hq 9716 hq 9708 hq 9704

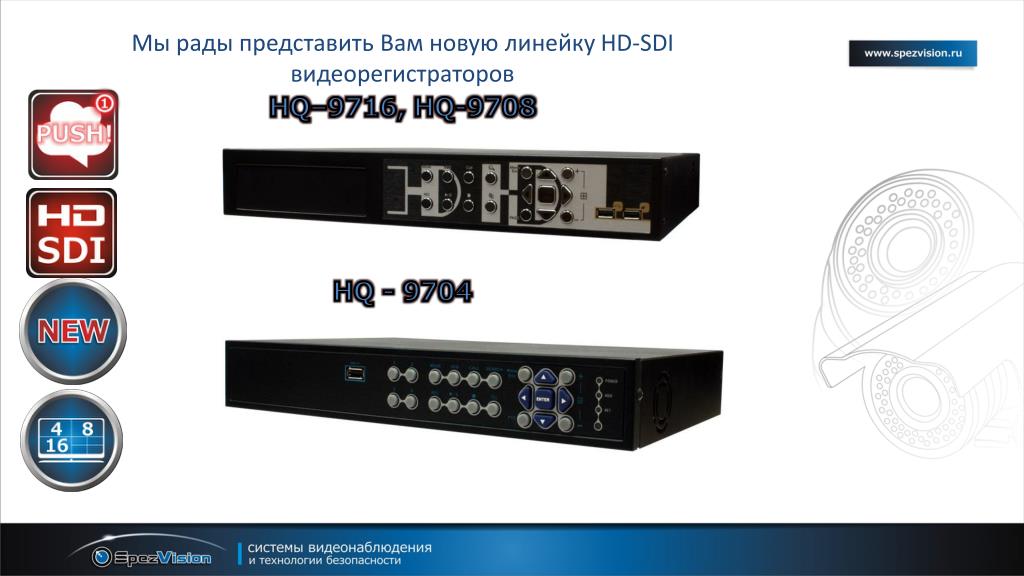

Мы рады представить Вам новую линейку HD-SDI видеорегистраторов

HQ–9716, HQ-9708

HQ - 9704

slide3

HQ - 9716

  • Возможно подключение 16 HD SDI камер
  • Для просмотра используются VGA, HDMI
  • BNC выход
  • 16звуковых входов RCA, 2 выходных разъема RCA
  • Операционная система EmbeddedLinux OS
  • 16 тревожных входов
  • 2 USB разъема
  • Питание от блока питания на 220В
  • Скорость отображения 1080p / 720p 30 к/с на канал
  • Разрешение 1920 x 1080, 1280 x 720
  • Можно просматривать 1 или 4 /9/16 каналов одновременно
  • Формат сжатия видео H.264
  • Запись с разрешением 1920 x 1080, 1280 x 720
  • Запись через интернет с разрешением 640 x 360 / 320 x 180
  • Скорость записи 480 к/с
  • Сетевой интерфейс 10/100/1000 Ethernet
  • Протокол TCP / IP, SMTP, HTTP, DHCP, PPPoE (ADSL)
  • NTP, DDNS
  • Мобильные устройства WindowsPhone, Blackberry,
  • iPhone, iPad, Android
  • Хранение информации HDDx5+eSATAx3 или HDDx4+DVDx1
  • Резервное копирование на USB, SATA, DVD
  • PTZ Управление от RS-485 (Pelco P, Pelco D, Samsung, LG, Lilin)
  • копирование на USB, SATA, DVD
  • Push notification-NEW
slide4

HQ - 9708

  • Подключение до 8HD-SDI камер
  • Наличие VGA / HDMI / BNC - выходов
  • 8 звуковых входов RCA, 2 выходных разъема RCA
  • Операционная система EmbeddedLinuxOS
  • 16 тревожных входов
  • 2 USB разъема
  • Питание от блока питания на 220В
  • Скорость отображения 1080p / 720p при 30 к/с на канал
  • Разрешение 1920 x 1080, 1280 x 720
  • Возможность одновременного просмотра 1/4/9 каналов
  • Формат сжатия видео H.264
  • Запись с разрешением 1920 x 1080, 1280 x 720
  • Запись через интернет с разрешением 640 x 360 / 320 x 180
  • Скорость записи 480 к/с
  • Сетевой интерфейс 10/100/1000 Ethernet
  • Протокол TCP / IP, SMTP, HTTP, DHCP, PPPoE (ADSL)
  • NTP, DDNS
  • Поддерживаемые мобильные устройства
  • WindowsPhone, Blackberry, iPhone, iPad, Android
  • Хранение информации HDDx5+eSATAx3 или HDDx4+DVDx1
  • Резервное копирование на USB, SATA, DVD
  • PTZ Управление от RS-485 (Pelco P, Pelco D, Samsung, LG, Lilin)
  • копирование на USB, SATA, DVD
  • Push notification-NEW
slide5

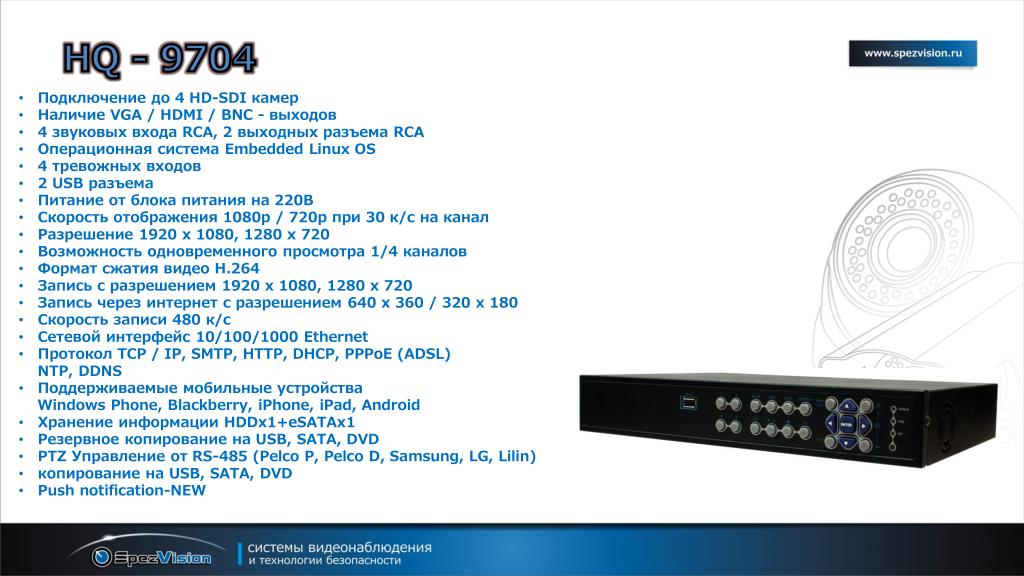

HQ - 9704

  • Подключение до 4HD-SDI камер
  • Наличие VGA / HDMI / BNC - выходов
  • 4 звуковых входа RCA, 2 выходных разъема RCA
  • Операционная система EmbeddedLinuxOS
  • 4 тревожных входов
  • 2 USB разъема
  • Питание от блока питания на 220В
  • Скорость отображения 1080p / 720p при 30 к/сна канал
  • Разрешение 1920 x 1080, 1280 x 720
  • Возможность одновременного просмотра 1/4 каналов
  • Формат сжатия видео H.264
  • Запись с разрешением 1920 x 1080, 1280 x 720
  • Запись через интернет с разрешением 640 x 360 / 320 x 180
  • Скорость записи 480 к/с
  • Сетевой интерфейс 10/100/1000 Ethernet
  • Протокол TCP / IP, SMTP, HTTP, DHCP, PPPoE (ADSL)
  • NTP, DDNS
  • Поддерживаемые мобильные устройства
  • WindowsPhone, Blackberry, iPhone, iPad, Android
  • Хранение информации HDDx1+eSATAx1
  • Резервное копирование на USB, SATA, DVD
  • PTZ Управление от RS-485 (Pelco P, Pelco D, Samsung, LG, Lilin)
  • копирование на USB, SATA, DVD
  • Push notification-NEW
slide6

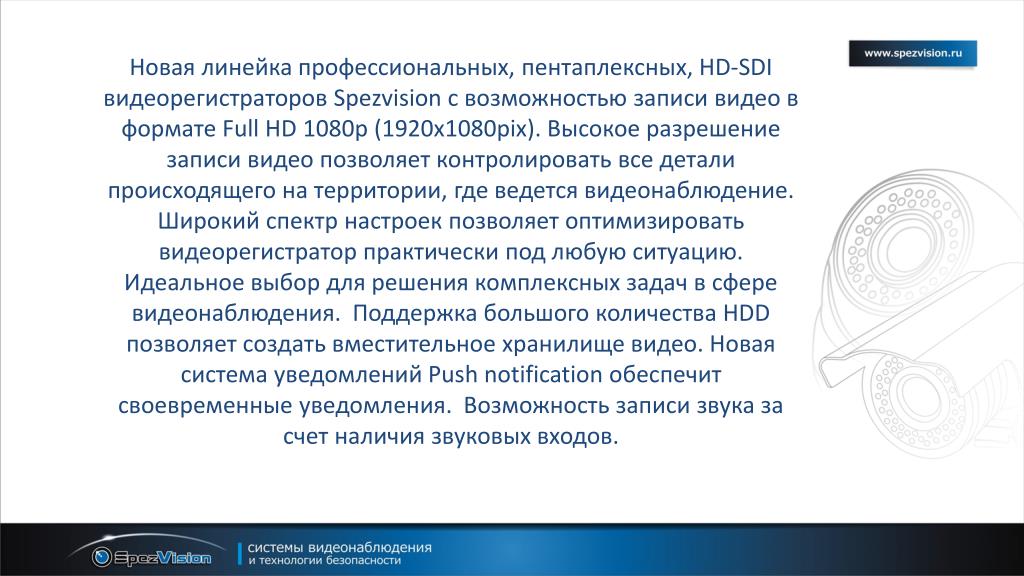

Новая линейка профессиональных, пентаплексных, HD-SDI видеорегистраторов Spezvision с возможностью записи видео в формате Full HD 1080p (1920x1080pix). Высокое разрешение записи видео позволяет контролировать все детали происходящего на территории, где ведется видеонаблюдение. Широкий спектр настроек позволяет оптимизировать видеорегистратор практически под любую ситуацию. Идеальное выбор для решения комплексных задач в сфере видеонаблюдения. Поддержка большого количества HDD позволяет создать вместительное хранилище видео. Новая система уведомлений Pushnotification обеспечит своевременные уведомления. Возможность записи звука за счет наличия звуковых входов.

slide7

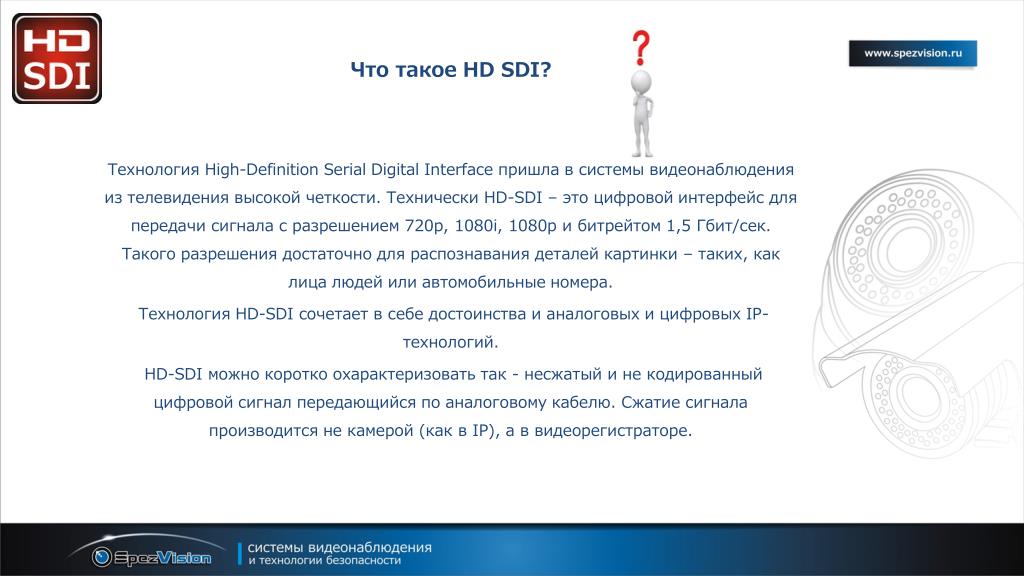

Что такое HD SDI?

Технология High-DefinitionSerialDigitalInterface пришла в системы видеонаблюдения из телевидения высокой четкости. Технически HD-SDI – это цифровой интерфейс для передачи сигнала с разрешением 720p, 1080i, 1080p и битрейтом 1,5 Гбит/сек. Такого разрешения достаточно для распознавания деталей картинки – таких, как лица людей или автомобильные номера.

Технология HD-SDI сочетает в себе достоинства и аналоговых и цифровых IP-технологий.

 HD-SDI можно коротко охарактеризовать так - несжатый и не кодированный цифровой сигнал передающийся по аналоговому кабелю. Сжатие сигнала производится не камерой (как в IP), а в видеорегистраторе.

slide8

Таким образом:

для построения HD-SDI систем видеонаблюдения применяются соответствующие видеокамеры и регистраторы;

несжатый сигнал передается практически без задержки и без помех, свойственных IP;

при переходе с «аналога» на «цифру» можно заменить приборы, не меняя кабели – что удешевляет модернизацию системы.

Сигнал передается по обычному коаксиальному кабелю типа RG6. Качество и дальность передачи сигнала напрямую связаны с качеством кабеля. При дальности передачи более 70 метров рекомендуется применять повторители сигнала или перейти на оптоволоконные кабели.

slide9

Какие преимущества HD SDI видеорегистраторов перед IP?

HD-SDI видеонаблюдение является достойным конкурентом IP систем видеонаблюдения. Главный плюс со стороны SDI - монтаж полностью напоминает создание аналоговой системы видеонаблюдения. Камера-кабель-регистратор с соединением разъемами BNC. При наличии готовой системы на базе «аналога» с установленным качественным кабелем, модернизация системы состоит только в замене конечного оборудования и не требует затрат на построение новой инфраструктуры на базе IP. Не требуется обучение персонала для монтажа нового оборудования.

slide10

Стоимость оборудования сопоставима с оборудованием IP с соответствующим разрешением, но при этом можно сэкономить на создании инфраструктуры (не требуются коммутаторы, дорогие серверы и компьютеры для оперативного наблюдения), не используется дорогое ПО для IP-наблюдения.

Каждая камера HD-SDI подключена по собственному кабелю (каналу), что полностью убирает возможность понижения качества сигнала или скорости кадров, которые могут возникнуть в связи с нагрузкой на компьютерную сеть, при подключении IP-камер.

slide11

ЗАДАЧИ

Системы видеонаблюдения играют важную роль в обеспечении безопасности различных объектов. Технические средства систем видеонаблюдения позволяют обеспечивать не только непрерывный оперативный контроль за помещениями и территорией, но и автоматически фиксировать вторжение в контролируемое пространство, осуществлять видеозапись тревожных событий или непрерывную запись всей видеоинформации.

Обычно объектами защиты и контроля со стороны систем видеонаблюдения являются:

прилегающая к зданию территория, включая ограду и отдельно стоящие постройки

входные ворота, двери, калитки, подходы и подъезды к ним

стоянки автотранспорта

slide12

помещения в здании, подсобные помещения, обеспечивающие жизнедеятельность здания

торговые и складские помещения

персонал и охрана

Кроме того, запись всех событий на видеорегистратор может оказать Вам бесценную услугу при анализе нештатной ситуации, произошедшей на вашем объекте. Просмотр архивной записи позволяет всесторонне проанализировать случившееся событие, вернуть утраченное имущество, выявить неблагонадежного сотрудника, опознать преступника, проанализировать адекватность и степень профессионализма охраны, персонала и многое другое. Ни одна другая система безопасности не может конкурировать с системами CCTV по полноте и объему сохраняемой информации.

slide13

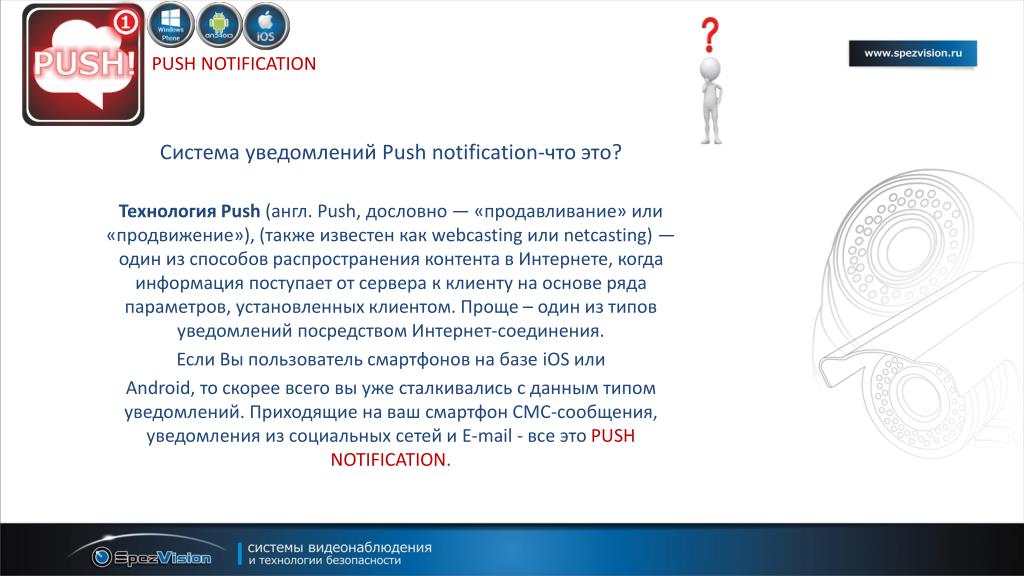

PUSH NOTIFICATION

Система уведомлений Push notification-что это?

Технология Push(англ. Push, дословно — «продавливание» или «продвижение»), (также известен как webcasting или netcasting) — один из способов распространения контента в Интернете, когда информация поступает от сервера к клиенту на основе ряда параметров, установленных клиентом. Проще – один из типов уведомлений посредством Интернет-соединения.

Если Вы пользователь смартфонов на базе iOS или

Android, то скорее всего вы уже сталкивались с данным типом уведомлений. Приходящие на ваш смартфон СМС-сообщения, уведомления из социальных сетей и E-mail - все это PUSH NOTIFICATION.

slide15

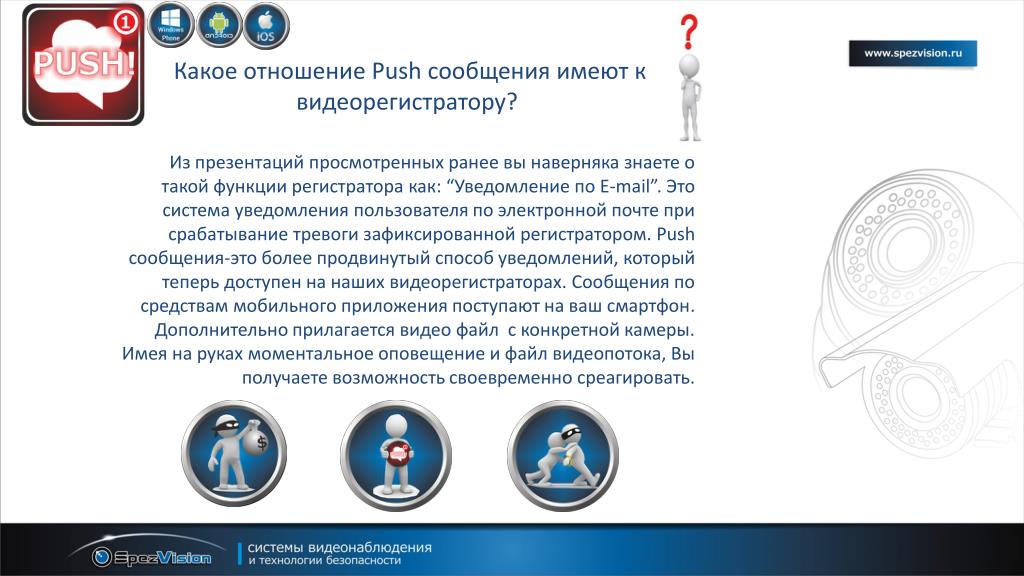

Какое отношение Push сообщения имеют к видеорегистратору?

Из презентаций просмотренных ранее вы наверняка знаете о такой функции регистратора как: “Уведомление по E-mail”. Это система уведомления пользователя по электронной почте при срабатывание тревоги зафиксированной регистратором. Push сообщения-это более продвинутый способ уведомлений, который теперь доступен на наших видеорегистраторах. Сообщения по средствам мобильного приложения поступают на ваш смартфон. Дополнительно прилагается видео файл с конкретной камеры. Имея на руках моментальное оповещение и файл видеопотока, Вы получаете возможность своевременно среагировать.

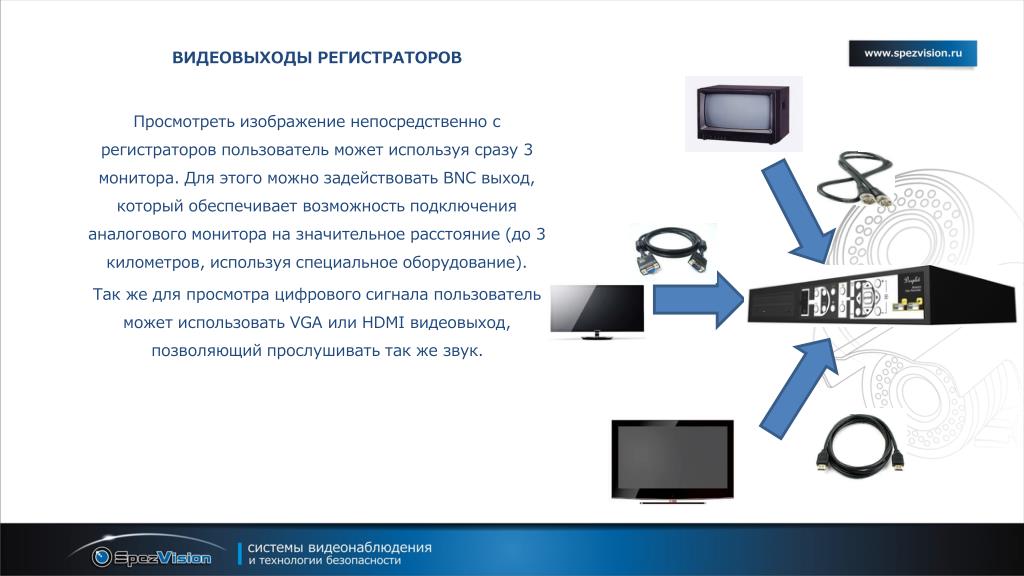

slide16

ВИДЕОВЫХОДЫ РЕГИСТРАТОРОВ

Просмотреть изображение непосредственно с регистраторов пользователь может используя сразу 3 монитора. Для этого можно задействовать BNC выход, который обеспечивает возможность подключения аналогового монитора на значительное расстояние (до 3 километров, используя специальное оборудование).

Так же для просмотра цифрового сигнала пользователь может использовать VGA или HDMI видеовыход, позволяющий прослушивать так же звук.

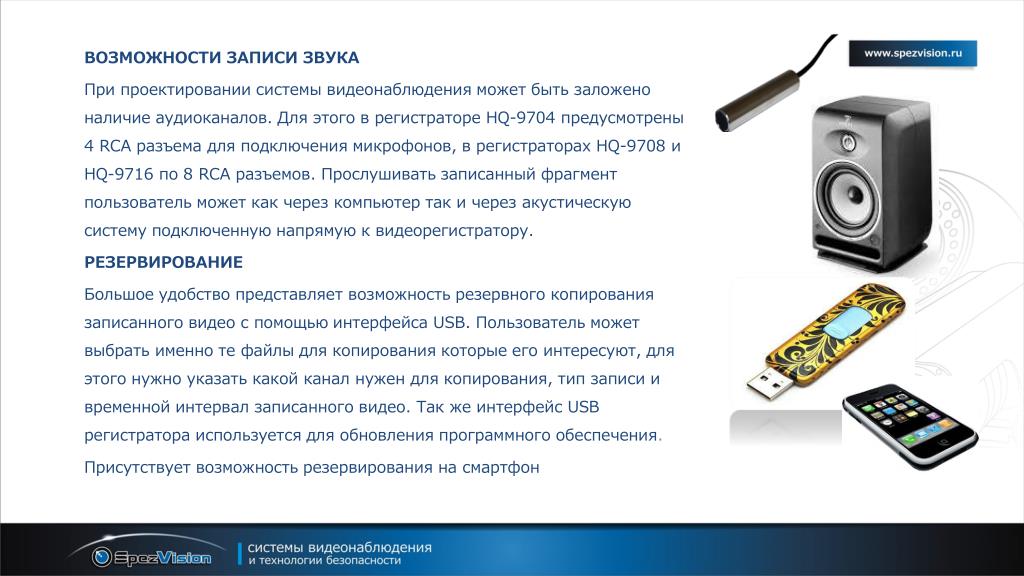

slide17

ВОЗМОЖНОСТИ ЗАПИСИ ЗВУКА

При проектировании системы видеонаблюдения может быть заложено наличие аудиоканалов. Для этого в регистраторе HQ-9704 предусмотрены 4 RCA разъема для подключения микрофонов, в регистраторах HQ-9708 и HQ-9716 по 8 RCA разъемов. Прослушивать записанный фрагмент пользователь может как через компьютер так и через акустическую систему подключенную напрямую к видеорегистратору.

РЕЗЕРВИРОВАНИЕ

Большое удобство представляет возможность резервного копирования записанного видео с помощью интерфейса USB. Пользователь может выбрать именно те файлы для копирования которые его интересуют, для этого нужно указать какой канал нужен для копирования, тип записи и временной интервал записанного видео. Так же интерфейс USB регистратораиспользуется для обновления программного обеспечения.

Присутствует возможность резервирования на смартфон

slide18

УПРАВЛЕНИЕ ВНЕШНИМИ УСТРОЙСТВАМИ

В видеорегистраторах предусмотрены следующие функции управления внешними устройствами: управление поворотными видеокамерами по интерфейсу RS485. управление поворотными камерами по тревоге - при срабатывании тревожных входов, детектора движения, пропадании видеосигнала на каком-либо канале, камера поворачивается в заданное положение.управление тревожными выходами.

В зависимости от важности можно настраивать подачу тревоги при поступлении сигналов с датчиков тревожных входов, срабатывании детекторов движения или звука, а также при неисправности жёсткого диска, пропадании сигнала от какой-либо камеры.

slide19

СЕТЕВЫЕ ФУНКЦИИ ВИДЕОРЕГИСТРАТОРОВ

Доступ к регистратору в сети осуществляется для дистанционного управления устройством, просмотра видео в реальном времени, просмотра архива, изменения основных параметров, из любой точки планеты посредством сети Интернет. Регистраторы поддерживают как проводное LAN так и беспроводное GSM соединение.

LAN порт поддерживает статическое либо динамическое подключение к провайдеру. Для удобства использования пользователь может: подключить DynDNS сервисы, позволяющие при использовании динамического адреса получить домен; использовать интернет протокол NTP для синхронизации времени; FTP протокол передачи файлов, с помощью которого можно закачивать файлы на сервер; а так же отправлять письма на Email при совершении события.

slide20

ВОЗМОЖНОСТЬ ПОСТРОЕНИЯ БОЛЬШОГО АРХИВА ИНФОРМАЦИИ

В связи с тем что регистраторы записывают изображение в высоком качестве, для сохранности данных требуется большой объем памяти. Для этого в регистраторах предусмотрена возможность установки большого количества жестких дисков. Регистратор 9704 поддерживает до 3 SATA HDD, регистраторы 9708,9716 до 6 жестких дисков.

Так же для удобства пользования и увеличения объема записи в регистраторах предусмотрена возможность подключения внешних жестких дисков, для этого используется интерфейс eSATA.

slide21

ОБЛАСТЬ ПРИМЕНЕНИЯ

Отель

Заправочный комплекс

Небольшой склад

Небольшой магазин
