高层货架

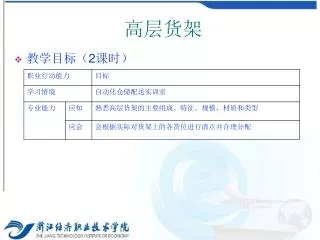

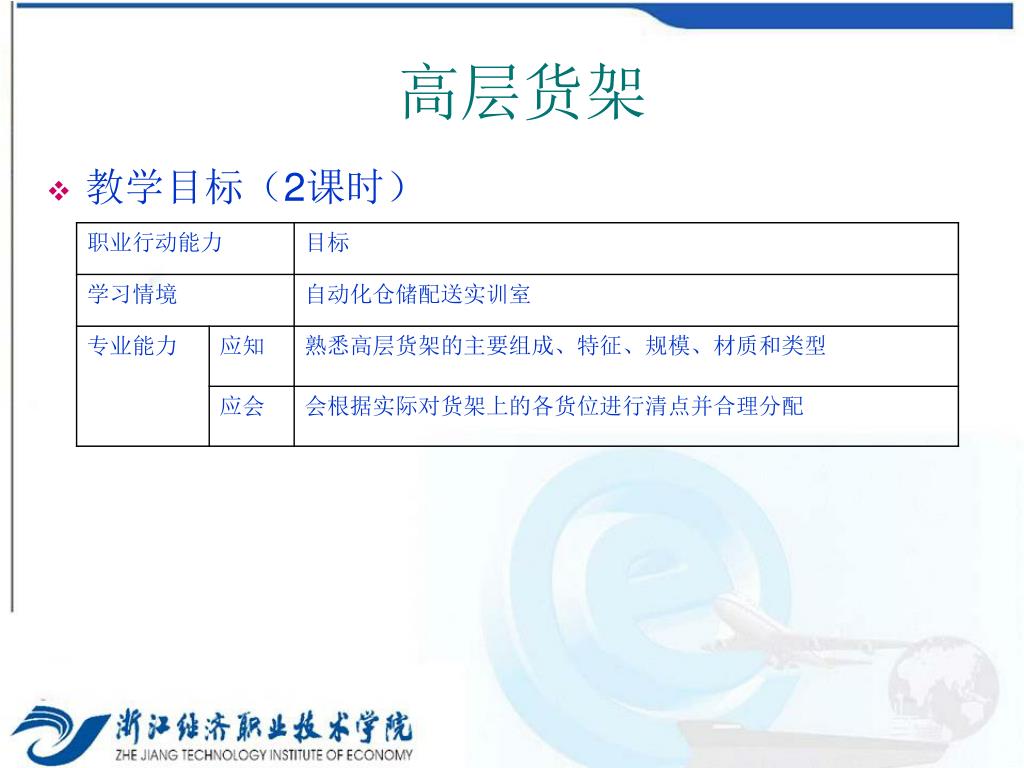

1. 高层货架 • 教学目标（2课时）

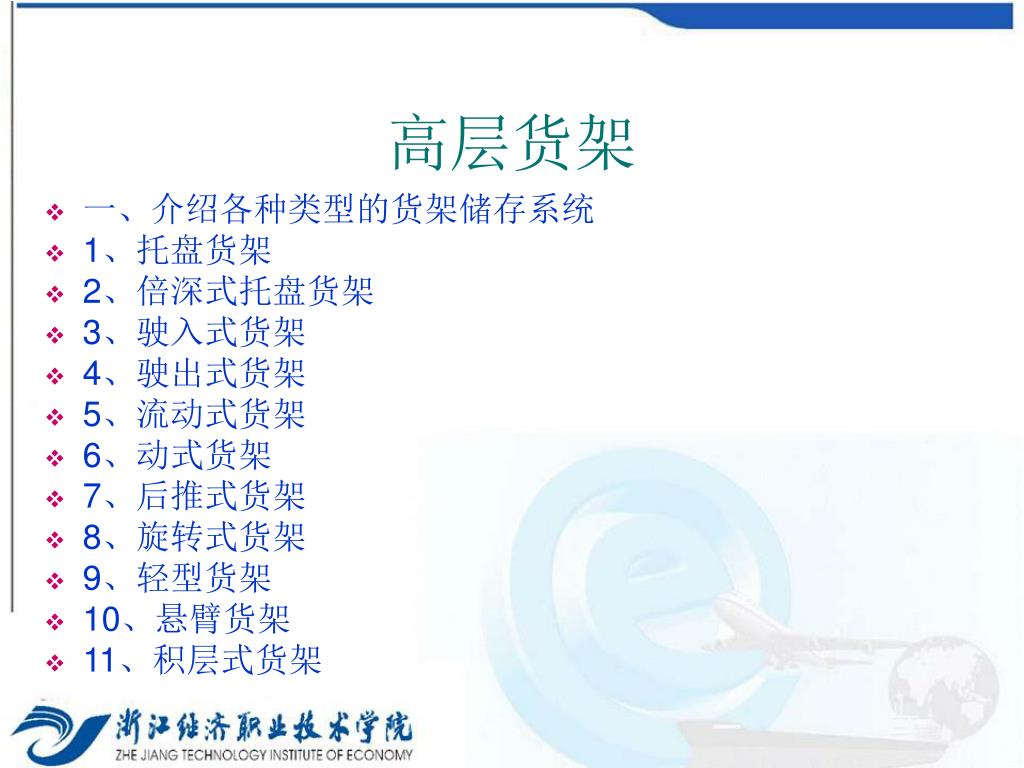

2. 高层货架 • 一、介绍各种类型的货架储存系统 • 1、托盘货架 • 2、倍深式托盘货架 • 3、驶入式货架 • 4、驶出式货架 • 5、流动式货架 • 6、动式货架 • 7、后推式货架 • 8、旋转式货架 • 9、轻型货架 • 10、悬臂货架 • 11、积层式货架

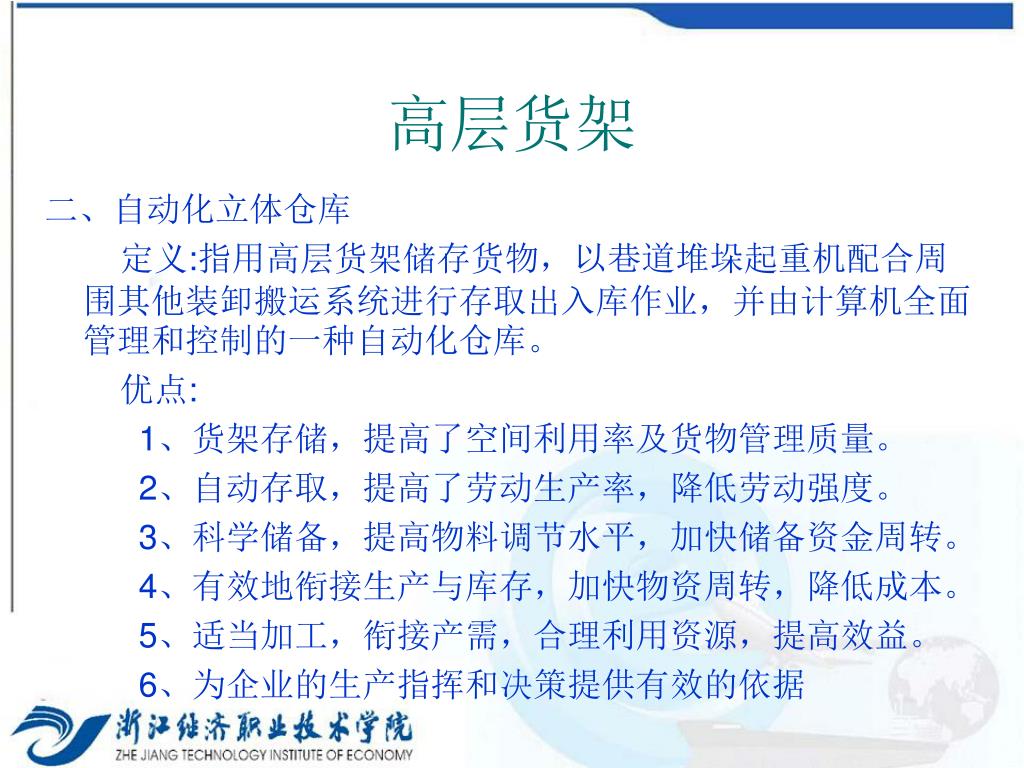

3. 高层货架 二、自动化立体仓库 定义:指用高层货架储存货物，以巷道堆垛起重机配合周围其他装卸搬运系统进行存取出入库作业，并由计算机全面管理和控制的一种自动化仓库。 优点: 1、货架存储，提高了空间利用率及货物管理质量。 2、自动存取，提高了劳动生产率，降低劳动强度。 3、科学储备，提高物料调节水平，加快储备资金周转。 4、有效地衔接生产与库存，加快物资周转，降低成本。 5、适当加工，衔接产需，合理利用资源，提高效益。 6、为企业的生产指挥和决策提供有效的依据

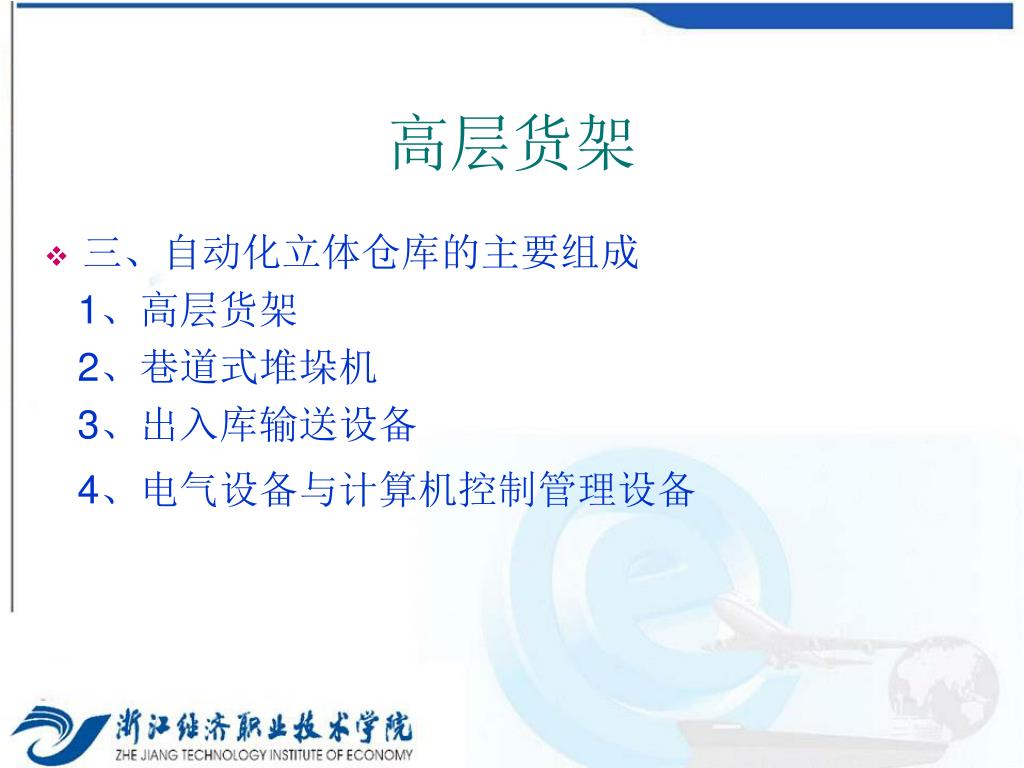

4. 高层货架 • 三、自动化立体仓库的主要组成 1、高层货架 2、巷道式堆垛机 3、出入库输送设备 4、电气设备与计算机控制管理设备

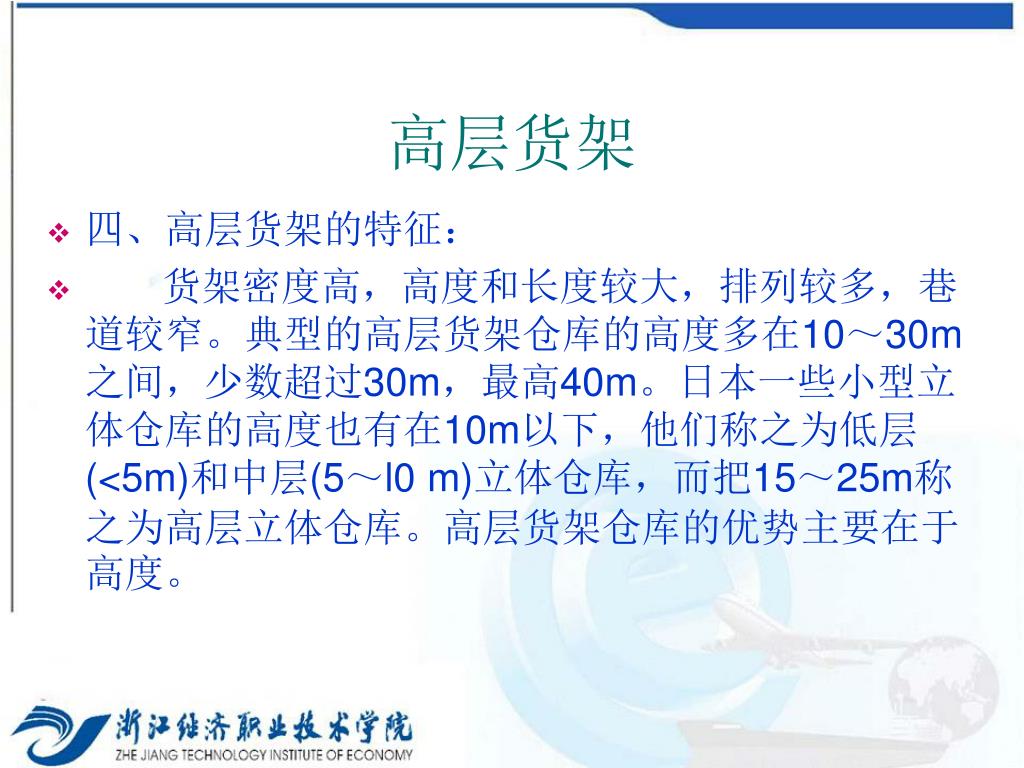

5. 高层货架 • 四、高层货架的特征： • 货架密度高，高度和长度较大，排列较多，巷道较窄。典型的高层货架仓库的高度多在10～30m之间，少数超过30m，最高40m。日本一些小型立体仓库的高度也有在10m以下，他们称之为低层(<5m)和中层(5～l0 m)立体仓库，而把15～25m称之为高层立体仓库。高层货架仓库的优势主要在于高度。

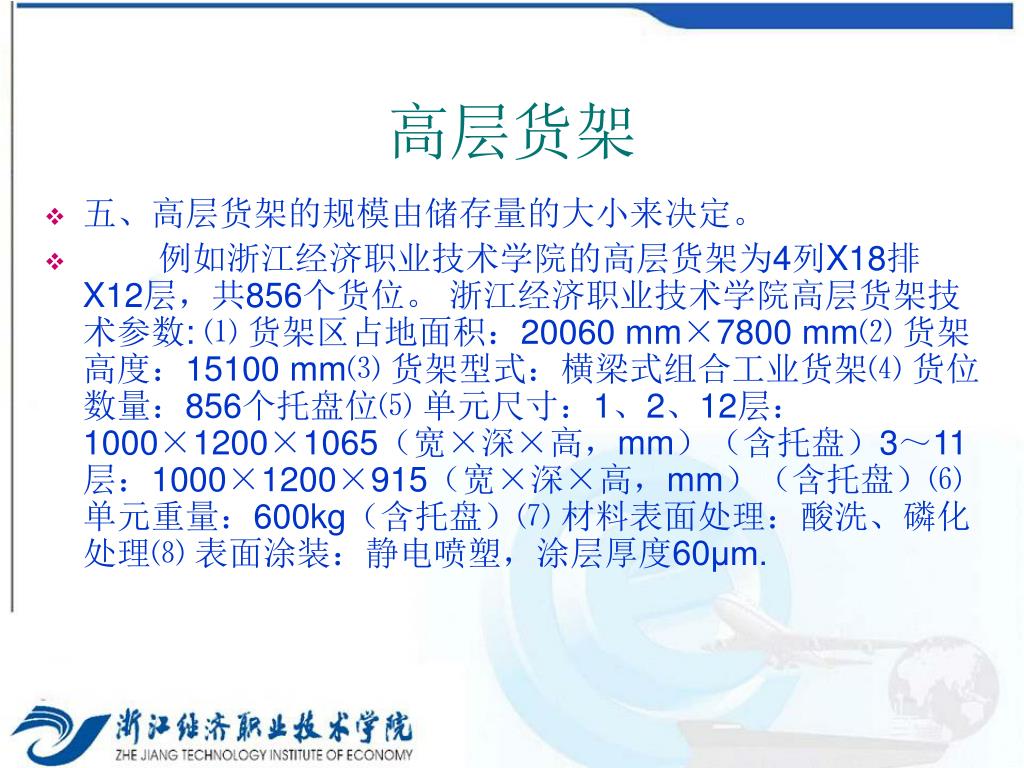

6. 高层货架 • 五、高层货架的规模由储存量的大小来决定。 • 例如浙江经济职业技术学院的高层货架为4列X18排X12层，共856个货位。浙江经济职业技术学院高层货架技术参数: ⑴ 货架区占地面积：20060 mm×7800 mm⑵ 货架高度：15100 mm⑶ 货架型式：横梁式组合工业货架⑷ 货位数量：856个托盘位⑸ 单元尺寸：1、2、12层：1000×1200×1065（宽×深×高，mm）（含托盘）3～11层：1000×1200×915（宽×深×高，mm）（含托盘）⑹ 单元重量：600kg（含托盘）⑺ 材料表面处理：酸洗、磷化处理⑻ 表面涂装：静电喷塑，涂层厚度60μm.

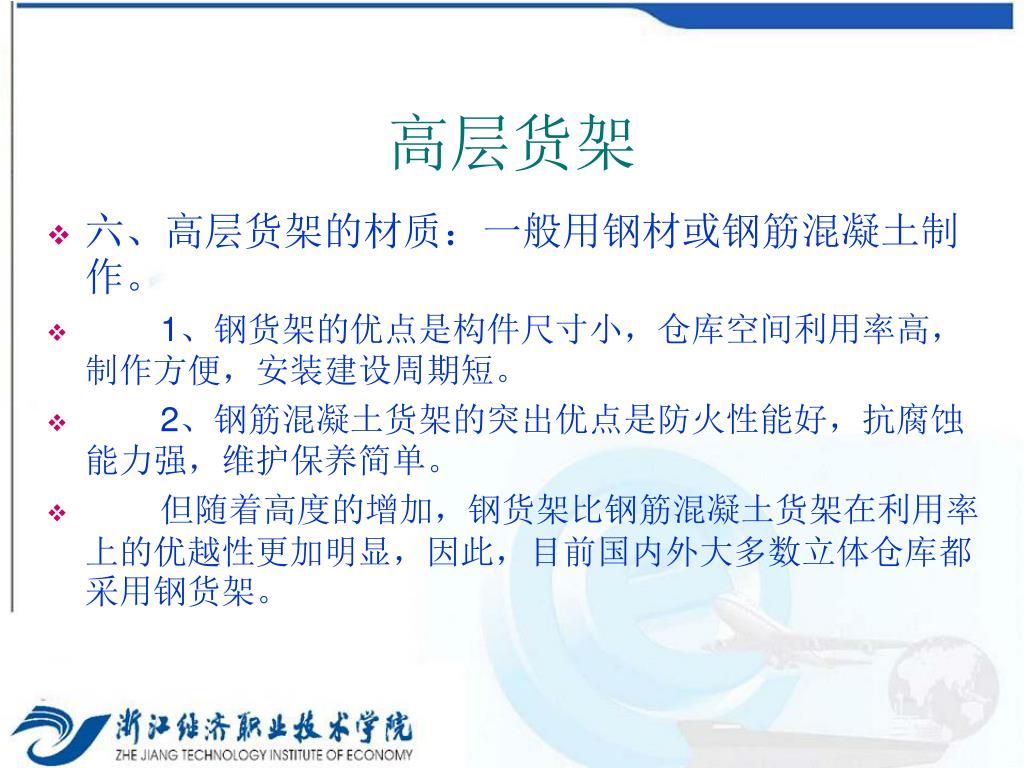

7. 高层货架 • 六、高层货架的材质：一般用钢材或钢筋混凝土制作。 • 1、钢货架的优点是构件尺寸小，仓库空间利用率高，制作方便，安装建设周期短。 • 2、钢筋混凝土货架的突出优点是防火性能好，抗腐蚀能力强，维护保养简单。 • 但随着高度的增加，钢货架比钢筋混凝土货架在利用率上的优越性更加明显，因此，目前国内外大多数立体仓库都采用钢货架。

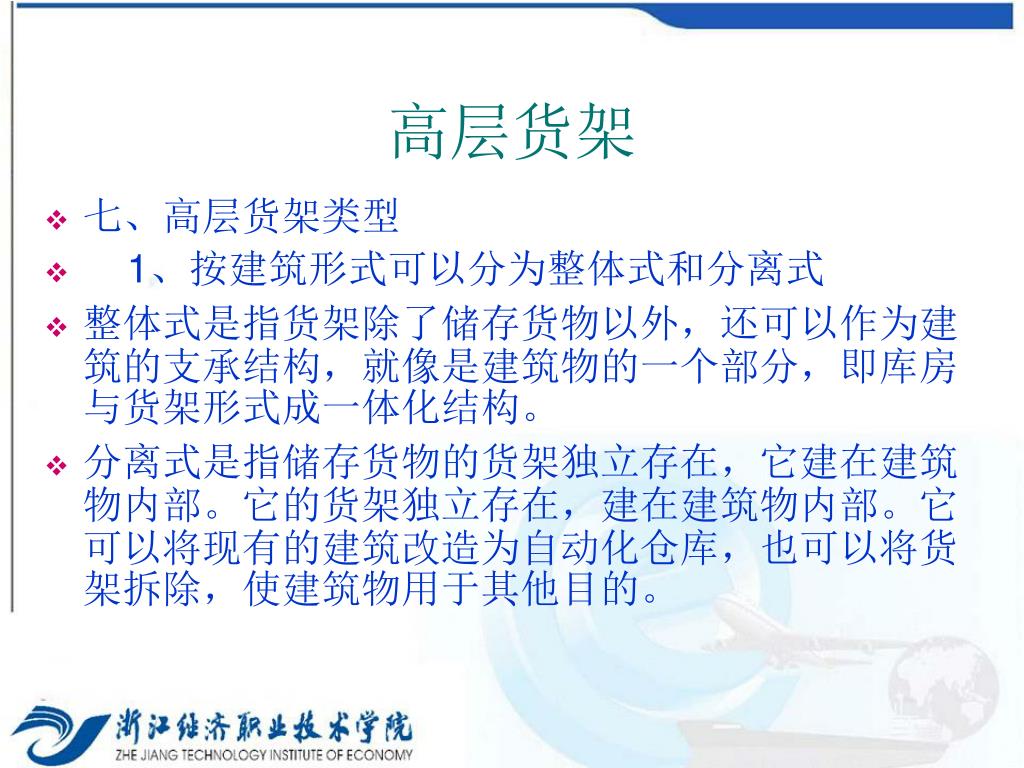

8. 高层货架 • 七、高层货架类型 • 1、按建筑形式可以分为整体式和分离式 • 整体式是指货架除了储存货物以外，还可以作为建筑的支承结构，就像是建筑物的一个部分，即库房与货架形式成一体化结构。 • 分离式是指储存货物的货架独立存在，它建在建筑物内部。它的货架独立存在，建在建筑物内部。它可以将现有的建筑改造为自动化仓库，也可以将货架拆除，使建筑物用于其他目的。

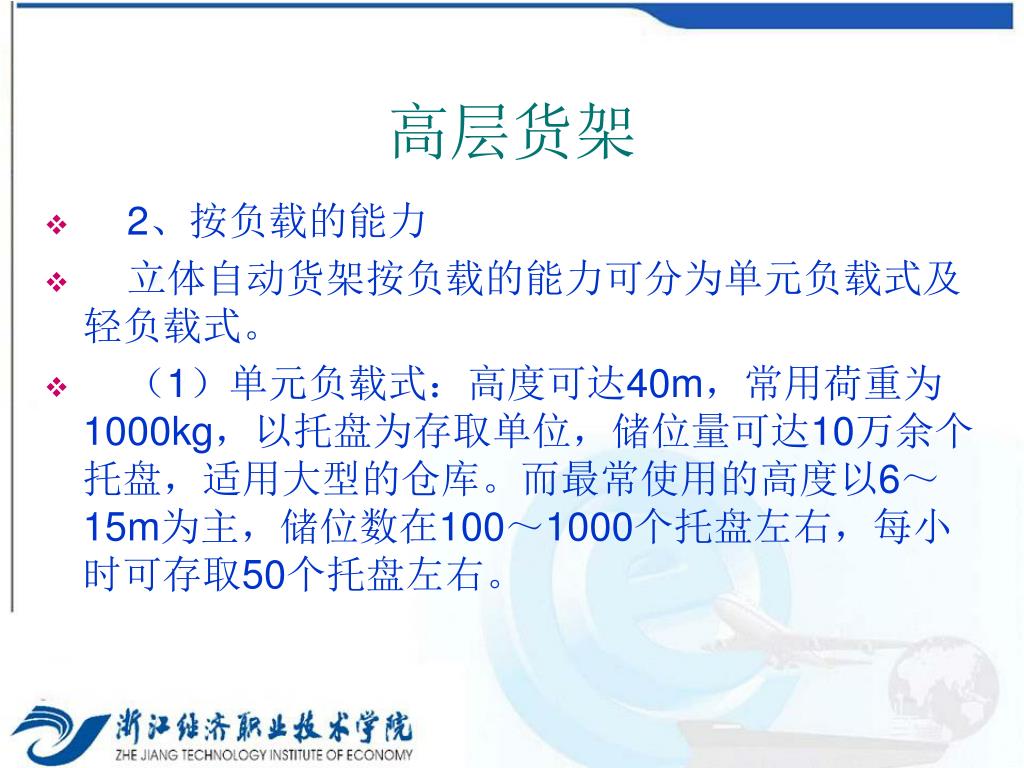

9. 高层货架 • 2、按负载的能力 • 立体自动货架按负载的能力可分为单元负载式及轻负载式。 • （1）单元负载式：高度可达40m，常用荷重为1000kg，以托盘为存取单位，储位量可达10万余个托盘，适用大型的仓库。而最常使用的高度以6～15m为主，储位数在100～1000个托盘左右，每小时可存取50个托盘左右。

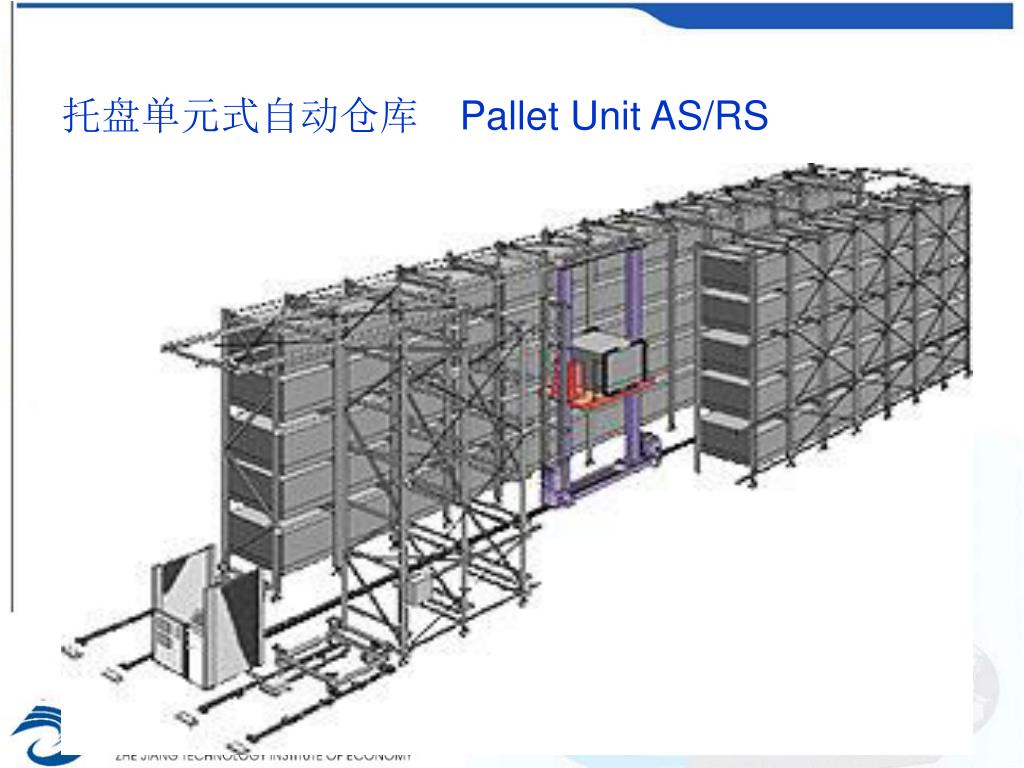

10. 托盘单元式自动仓库　Pallet Unit AS/RS

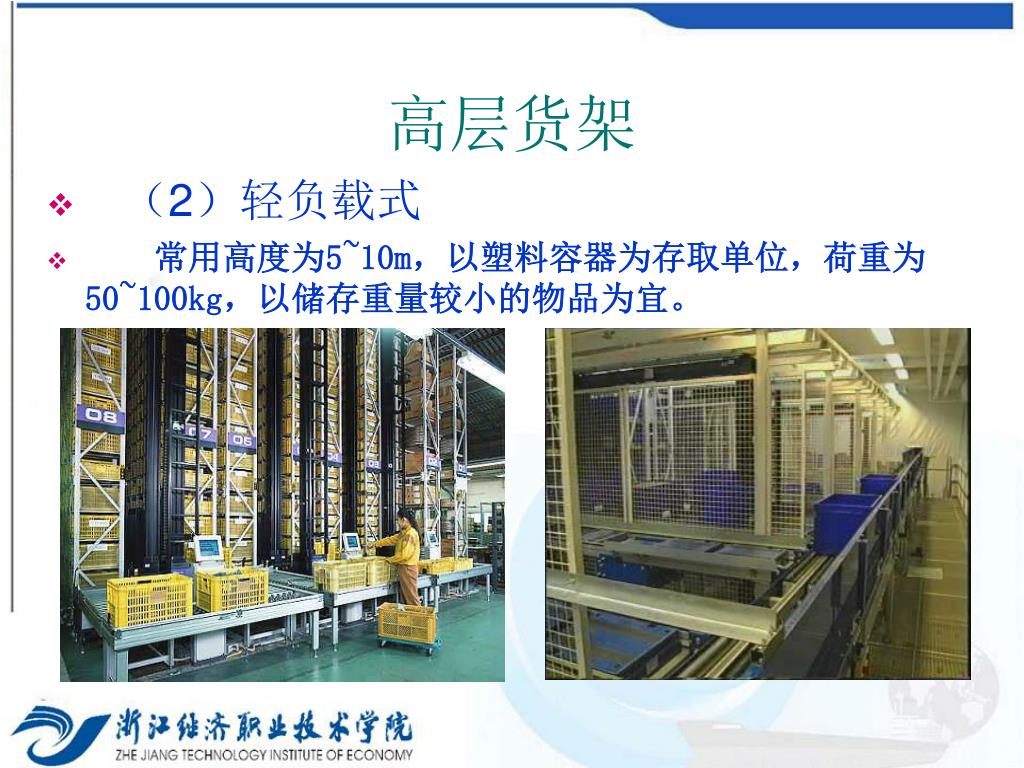

12. 高层货架 • （2）轻负载式 • 常用高度为5~10m，以塑料容器为存取单位，荷重为50~100kg，以储存重量较小的物品为宜。

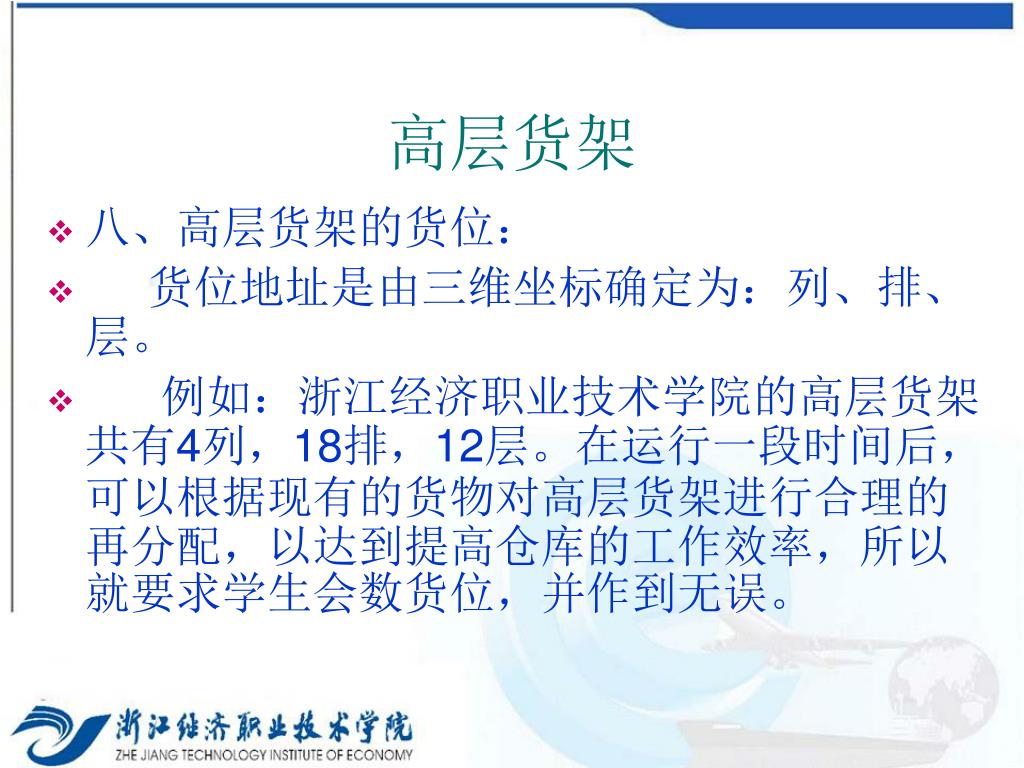

13. 高层货架 • 八、高层货架的货位： • 货位地址是由三维坐标确定为：列、排、层。 • 例如：浙江经济职业技术学院的高层货架共有4列，18排，12层。在运行一段时间后，可以根据现有的货物对高层货架进行合理的再分配，以达到提高仓库的工作效率，所以就要求学生会数货位，并作到无误。

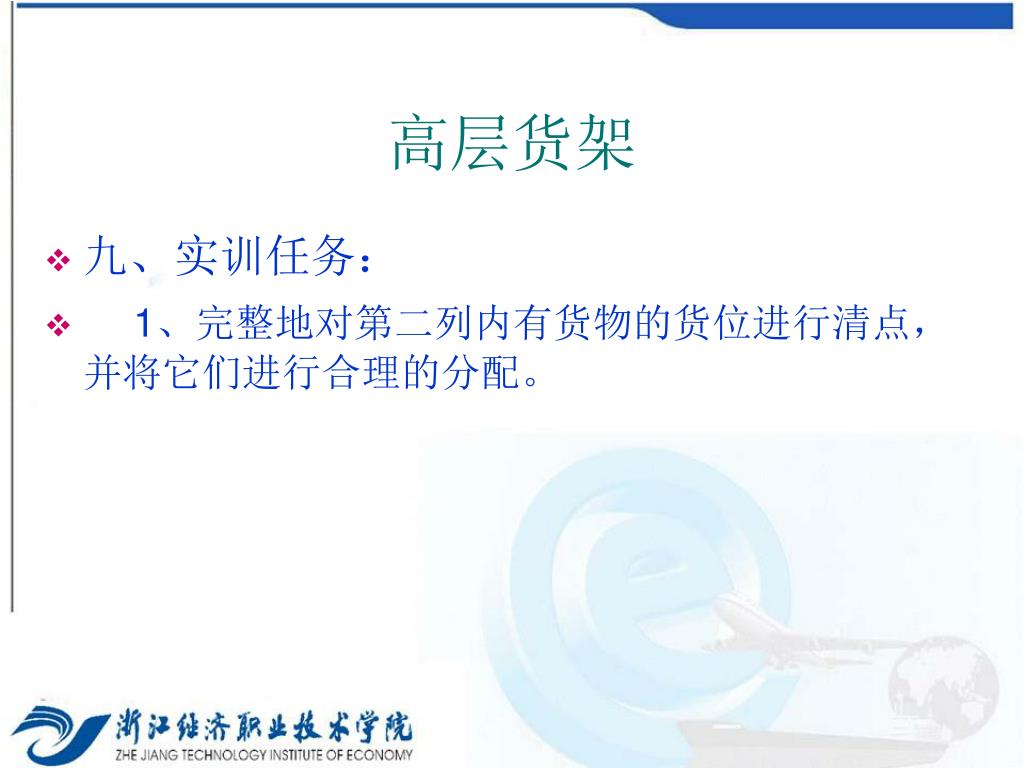

14. 高层货架 • 九、实训任务： • 1、完整地对第二列内有货物的货位进行清点，并将它们进行合理的分配。
