机械制图实用知识培训

1. 机械制图实用知识培训 讲师：王敬喜 2014.04.16

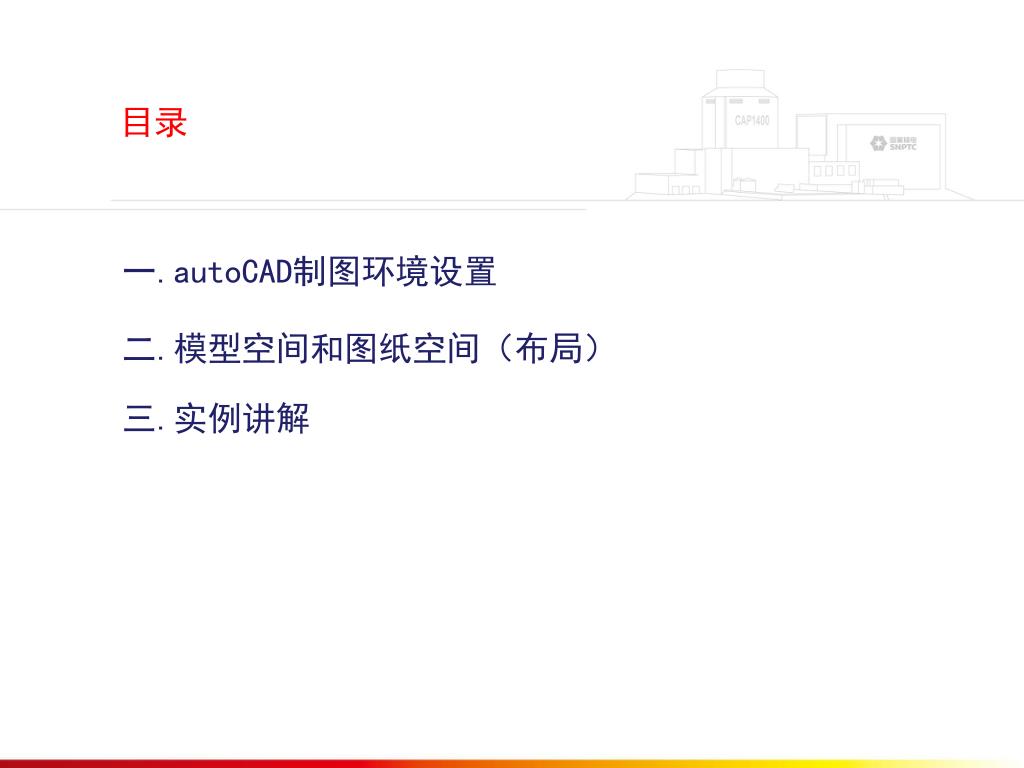

2. 目录 一.autoCAD制图环境设置 二.模型空间和图纸空间（布局） 三.实例讲解 一.此处为目录项 --------------------------- 20p 二.此处为目录项此处为目录项 ---------------- 30p 三.此处为目录项 --------------------------- 40p

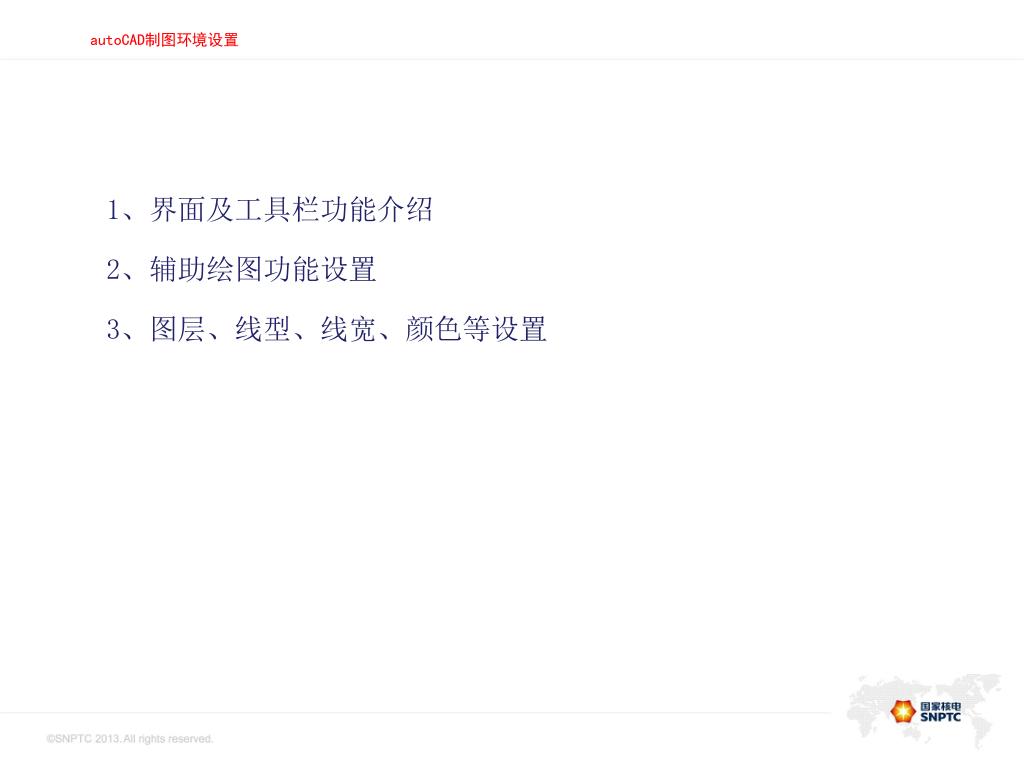

3. autoCAD制图环境设置 1、界面及工具栏功能介绍 2、辅助绘图功能设置 3、图层、线型、线宽、颜色等设置

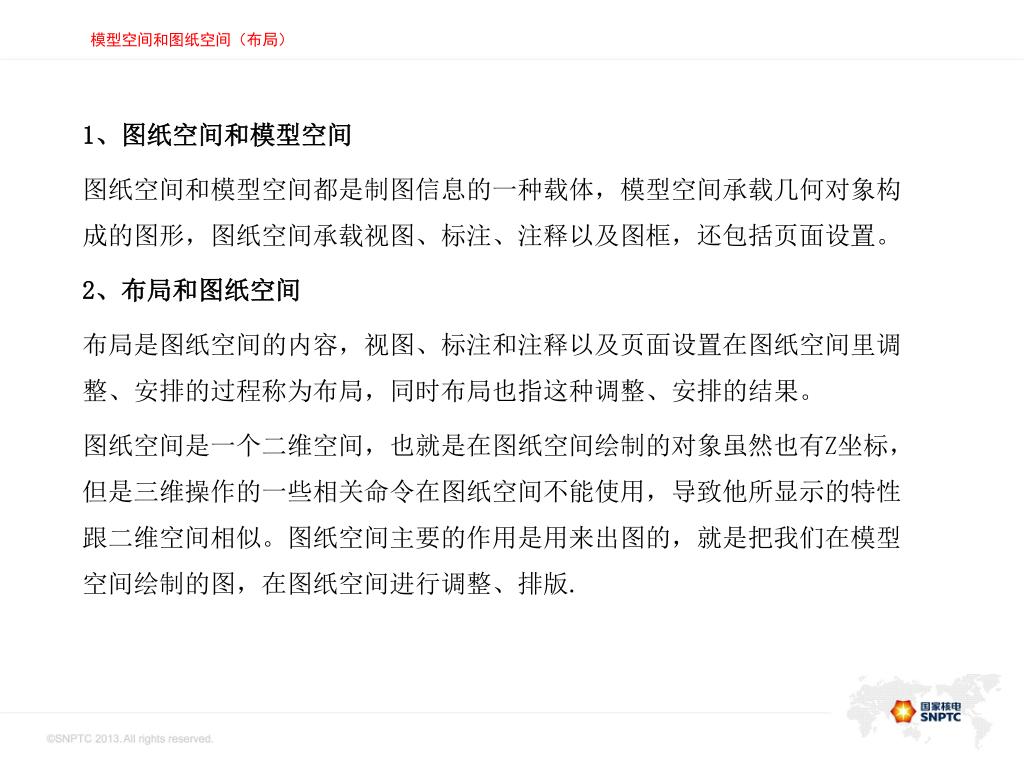

4. 模型空间和图纸空间（布局） 1、图纸空间和模型空间 图纸空间和模型空间都是制图信息的一种载体，模型空间承载几何对象构成的图形，图纸空间承载视图、标注、注释以及图框，还包括页面设置。 2、布局和图纸空间 布局是图纸空间的内容，视图、标注和注释以及页面设置在图纸空间里调整、安排的过程称为布局，同时布局也指这种调整、安排的结果。 图纸空间是一个二维空间，也就是在图纸空间绘制的对象虽然也有Z坐标，但是三维操作的一些相关命令在图纸空间不能使用，导致他所显示的特性跟二维空间相似。图纸空间主要的作用是用来出图的，就是把我们在模型空间绘制的图，在图纸空间进行调整、排版.

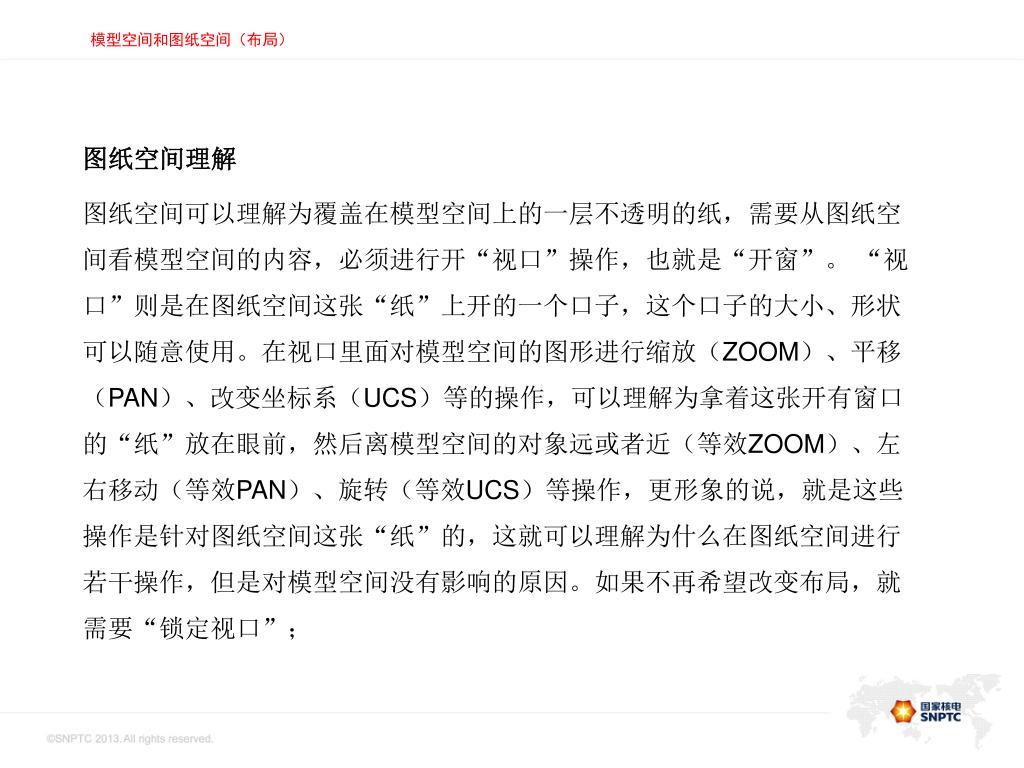

5. 模型空间和图纸空间（布局） 图纸空间理解 图纸空间可以理解为覆盖在模型空间上的一层不透明的纸，需要从图纸空间看模型空间的内容，必须进行开“视口”操作，也就是“开窗”。 “视口”则是在图纸空间这张“纸”上开的一个口子，这个口子的大小、形状可以随意使用。在视口里面对模型空间的图形进行缩放（ZOOM）、平移（PAN）、改变坐标系（UCS）等的操作，可以理解为拿着这张开有窗口的“纸”放在眼前，然后离模型空间的对象远或者近（等效ZOOM）、左右移动（等效PAN）、旋转（等效UCS）等操作，更形象的说，就是这些操作是针对图纸空间这张“纸”的，这就可以理解为什么在图纸空间进行若干操作，但是对模型空间没有影响的原因。如果不再希望改变布局，就需要“锁定视口”；

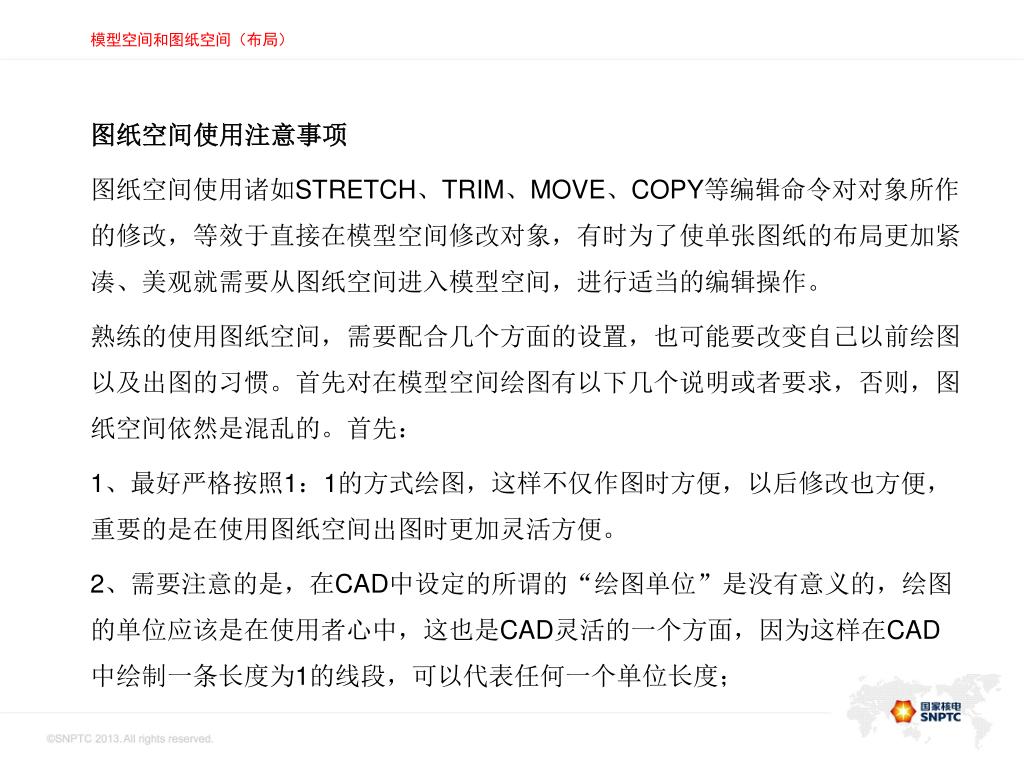

6. 模型空间和图纸空间（布局） 图纸空间使用注意事项 图纸空间使用诸如STRETCH、TRIM、MOVE、COPY等编辑命令对对象所作的修改，等效于直接在模型空间修改对象，有时为了使单张图纸的布局更加紧凑、美观就需要从图纸空间进入模型空间，进行适当的编辑操作。 熟练的使用图纸空间，需要配合几个方面的设置，也可能要改变自己以前绘图以及出图的习惯。首先对在模型空间绘图有以下几个说明或者要求，否则，图纸空间依然是混乱的。首先： 1、最好严格按照1：1的方式绘图，这样不仅作图时方便，以后修改也方便，重要的是在使用图纸空间出图时更加灵活方便。 2、需要注意的是，在CAD中设定的所谓的“绘图单位”是没有意义的，绘图的单位应该是在使用者心中，这也是CAD灵活的一个方面，因为这样在CAD中绘制一条长度为1的线段，可以代表任何一个单位长度；

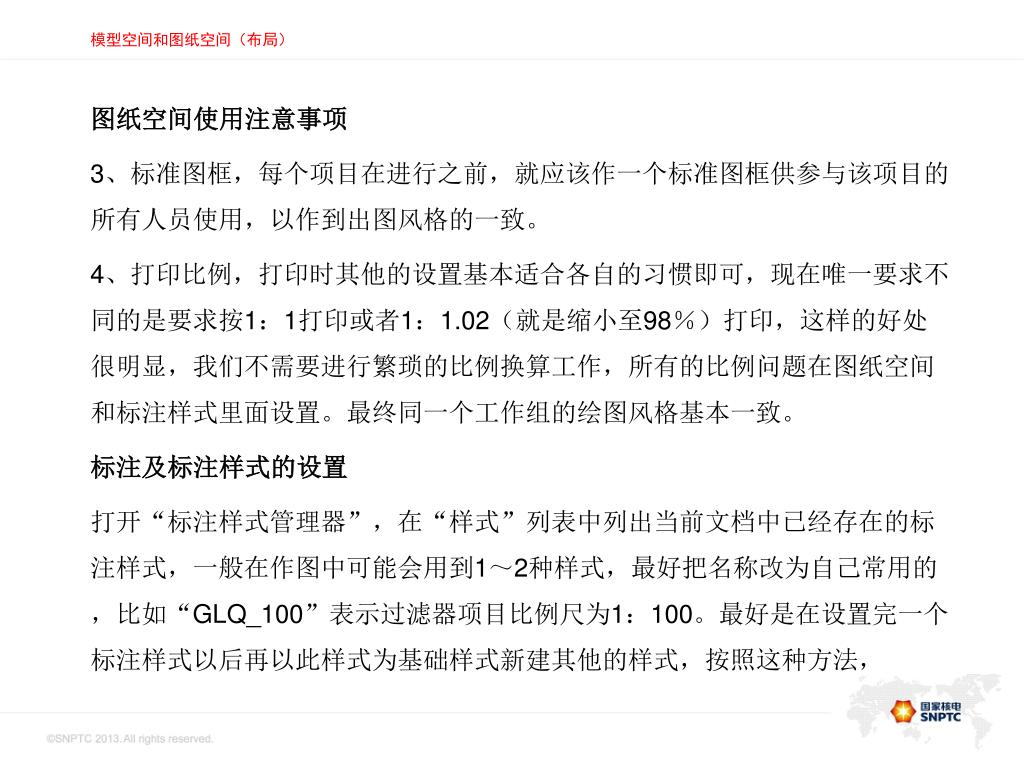

7. 模型空间和图纸空间（布局） 图纸空间使用注意事项 3、标准图框，每个项目在进行之前，就应该作一个标准图框供参与该项目的所有人员使用，以作到出图风格的一致。 4、打印比例，打印时其他的设置基本适合各自的习惯即可，现在唯一要求不同的是要求按1：1打印或者1：1.02（就是缩小至98％）打印，这样的好处很明显，我们不需要进行繁琐的比例换算工作，所有的比例问题在图纸空间和标注样式里面设置。最终同一个工作组的绘图风格基本一致。 标注及标注样式的设置 打开“标注样式管理器”，在“样式”列表中列出当前文档中已经存在的标注样式，一般在作图中可能会用到1～2种样式，最好把名称改为自己常用的，比如“GLQ_100”表示过滤器项目比例尺为1：100。最好是在设置完一个标注样式以后再以此样式为基础样式新建其他的样式，按照这种方法，

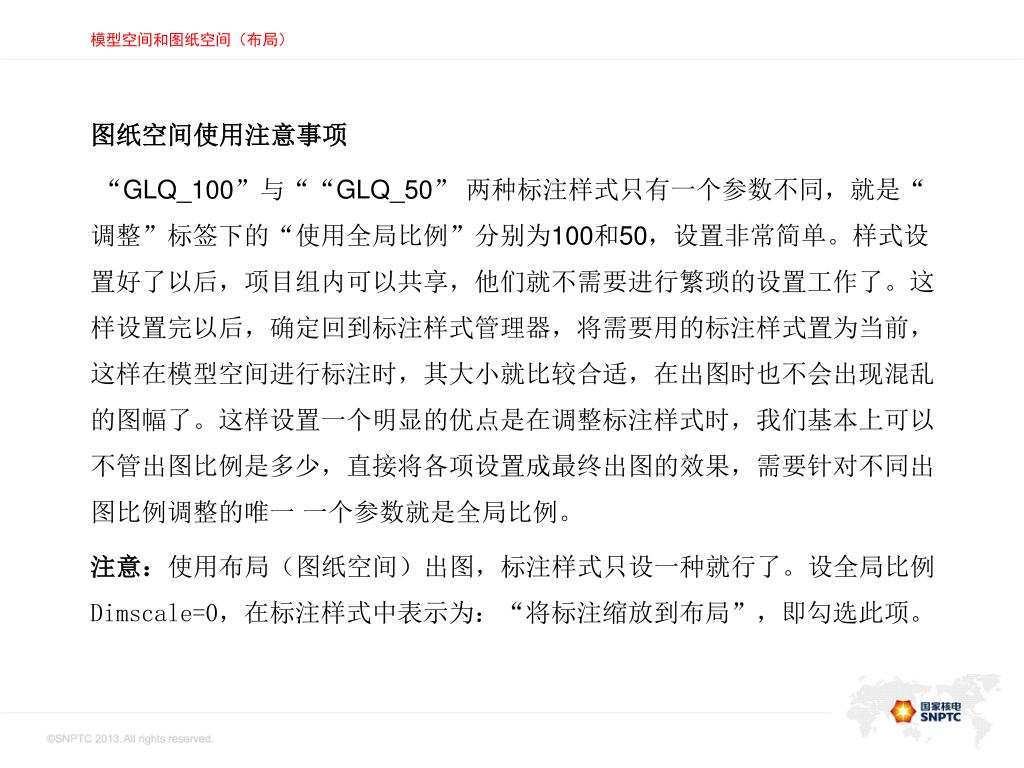

8. 模型空间和图纸空间（布局） 图纸空间使用注意事项 “GLQ_100”与““GLQ_50” 两种标注样式只有一个参数不同，就是“调整”标签下的“使用全局比例”分别为100和50，设置非常简单。样式设置好了以后，项目组内可以共享，他们就不需要进行繁琐的设置工作了。这样设置完以后，确定回到标注样式管理器，将需要用的标注样式置为当前，这样在模型空间进行标注时，其大小就比较合适，在出图时也不会出现混乱的图幅了。这样设置一个明显的优点是在调整标注样式时，我们基本上可以不管出图比例是多少，直接将各项设置成最终出图的效果，需要针对不同出图比例调整的唯一 一个参数就是全局比例。 注意：使用布局（图纸空间）出图，标注样式只设一种就行了。设全局比例Dimscale=0，在标注样式中表示为：“将标注缩放到布局”，即勾选此项。

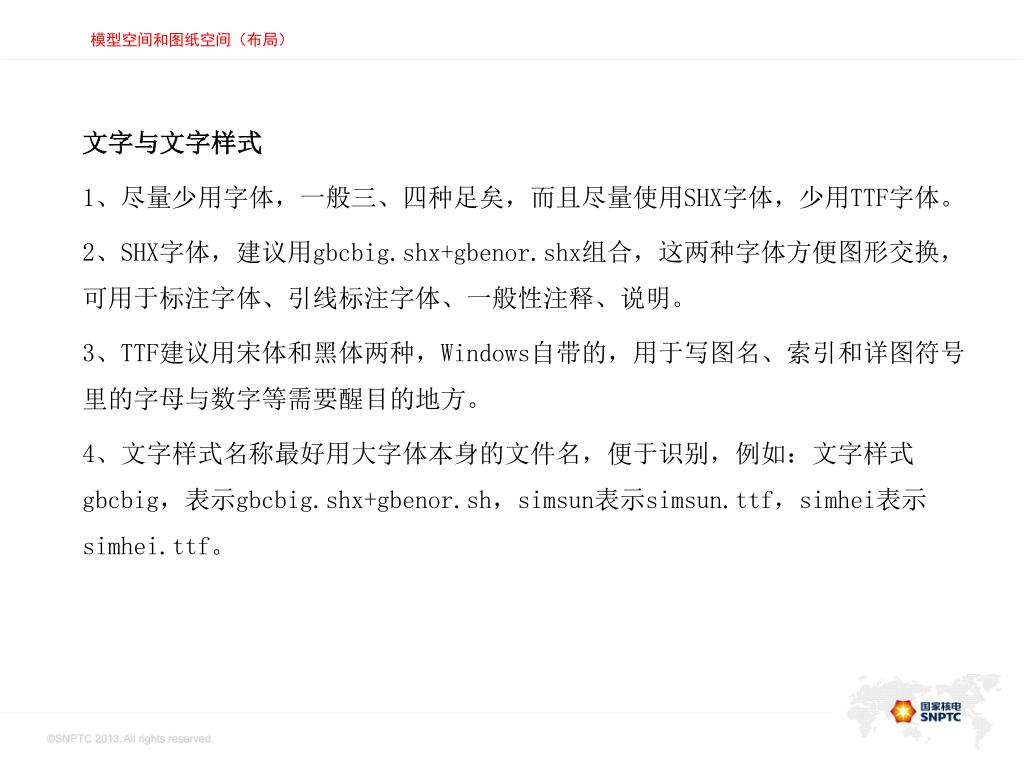

9. 模型空间和图纸空间（布局） 文字与文字样式 1、尽量少用字体，一般三、四种足矣，而且尽量使用SHX字体，少用TTF字体。 2、SHX字体，建议用gbcbig.shx+gbenor.shx组合，这两种字体方便图形交换，可用于标注字体、引线标注字体、一般性注释、说明。 3、TTF建议用宋体和黑体两种，Windows自带的，用于写图名、索引和详图符号里的字母与数字等需要醒目的地方。 4、文字样式名称最好用大字体本身的文件名，便于识别，例如：文字样式gbcbig，表示gbcbig.shx+gbenor.sh，simsun表示simsun.ttf，simhei表示simhei.ttf。

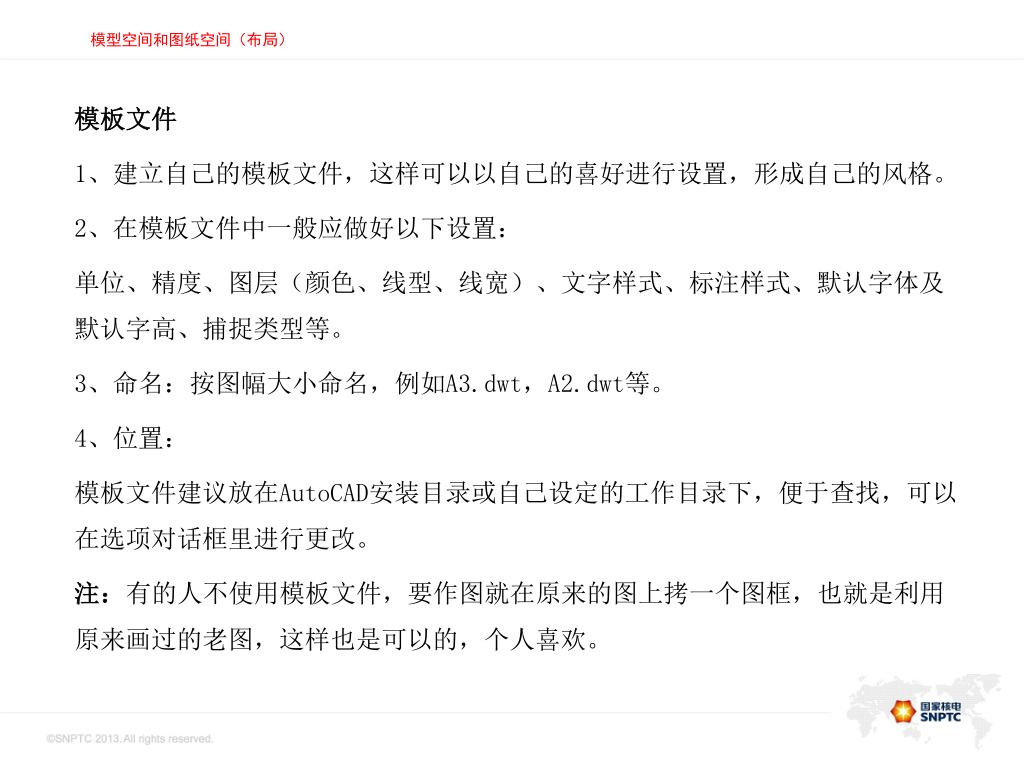

10. 模型空间和图纸空间（布局） 模板文件 1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。 2、在模板文件中一般应做好以下设置： 单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、默认字体及默认字高、捕捉类型等。 3、命名：按图幅大小命名，例如A3.dwt，A2.dwt等。 4、位置： 模板文件建议放在AutoCAD安装目录或自己设定的工作目录下，便于查找，可以在选项对话框里进行更改。 注：有的人不使用模板文件，要作图就在原来的图上拷一个图框，也就是利用原来画过的老图，这样也是可以的，个人喜欢。

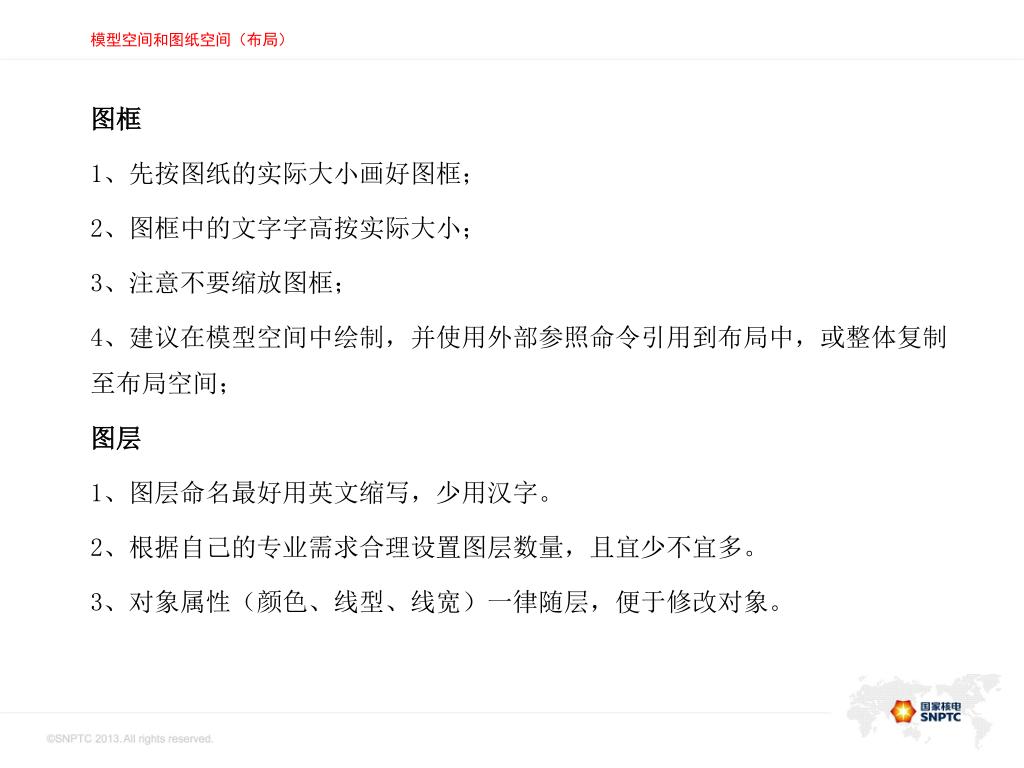

11. 模型空间和图纸空间（布局） 图框 1、先按图纸的实际大小画好图框； 2、图框中的文字字高按实际大小； 3、注意不要缩放图框； 4、建议在模型空间中绘制，并使用外部参照命令引用到布局中，或整体复制至布局空间； 图层 1、图层命名最好用英文缩写，少用汉字。 2、根据自己的专业需求合理设置图层数量，且宜少不宜多。 3、对象属性（颜色、线型、线宽）一律随层，便于修改对象。

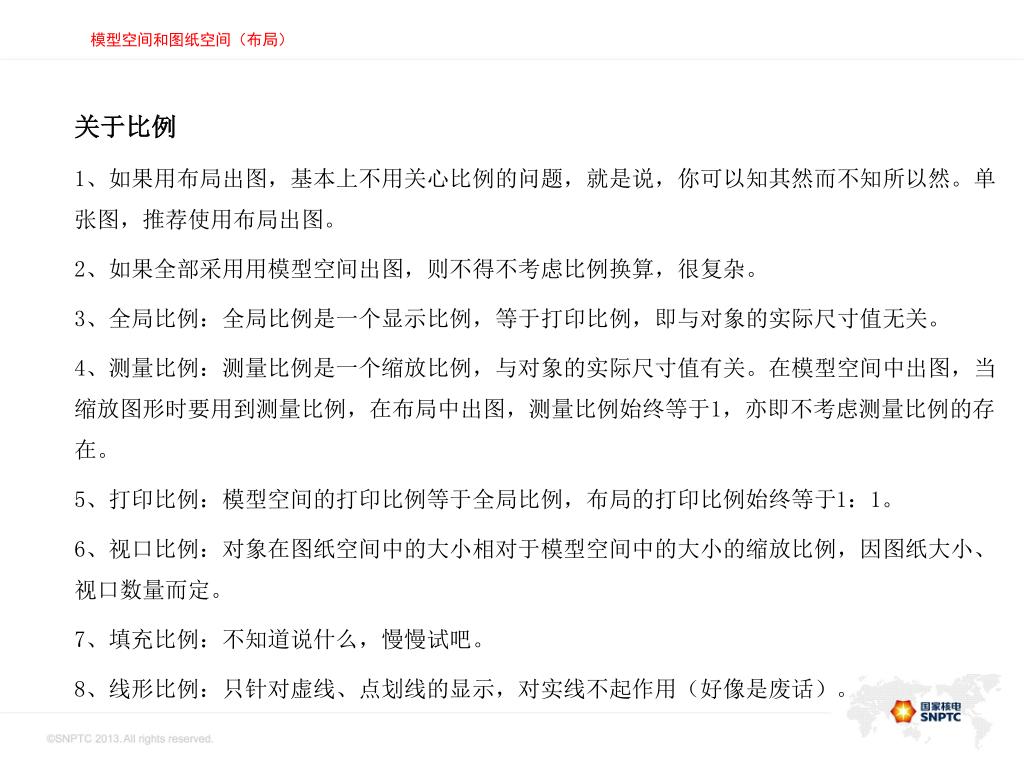

12. 模型空间和图纸空间（布局） 关于比例 1、如果用布局出图，基本上不用关心比例的问题，就是说，你可以知其然而不知所以然。单张图，推荐使用布局出图。 2、如果全部采用用模型空间出图，则不得不考虑比例换算，很复杂。 3、全局比例：全局比例是一个显示比例，等于打印比例，即与对象的实际尺寸值无关。 4、测量比例：测量比例是一个缩放比例，与对象的实际尺寸值有关。在模型空间中出图，当缩放图形时要用到测量比例，在布局中出图，测量比例始终等于1，亦即不考虑测量比例的存在。 5、打印比例：模型空间的打印比例等于全局比例，布局的打印比例始终等于1：1。 6、视口比例：对象在图纸空间中的大小相对于模型空间中的大小的缩放比例，因图纸大小、视口数量而定。 7、填充比例：不知道说什么，慢慢试吧。 8、线形比例：只针对虚线、点划线的显示，对实线不起作用（好像是废话）。

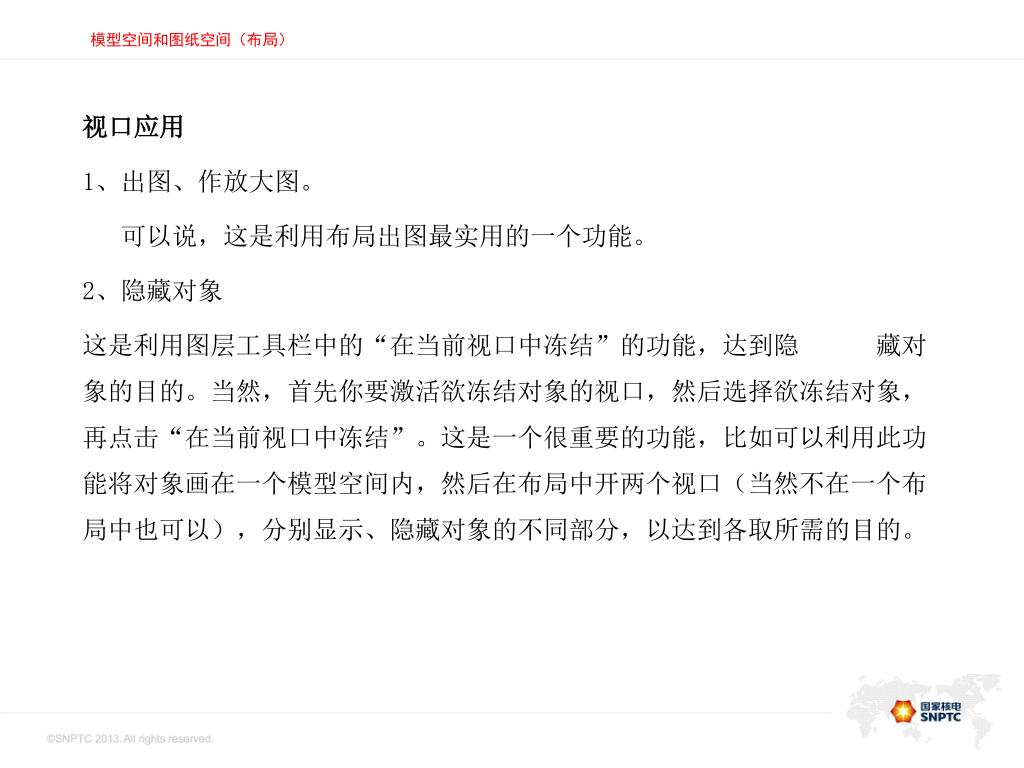

13. 模型空间和图纸空间（布局） 视口应用 1、出图、作放大图。 可以说，这是利用布局出图最实用的一个功能。 2、隐藏对象 这是利用图层工具栏中的“在当前视口中冻结”的功能，达到隐 藏对象的目的。当然，首先你要激活欲冻结对象的视口，然后选择欲冻结对象，再点击“在当前视口中冻结”。这是一个很重要的功能，比如可以利用此功能将对象画在一个模型空间内，然后在布局中开两个视口（当然不在一个布局中也可以），分别显示、隐藏对象的不同部分，以达到各取所需的目的。

14. 模型空间和图纸空间（布局） 视口应用 3、旋转图形 有两种方法： 第一种、模型空间旋转 第二种、视口旋转 说一下两者区别，视口旋转旋转的是视口内的视图，这一点与模型空间旋转是不同的，模型空间旋转旋转的是模型空间里的对象，将影响所有的视口，而视口旋转不影响模型空间，同时也不影响其它视口。

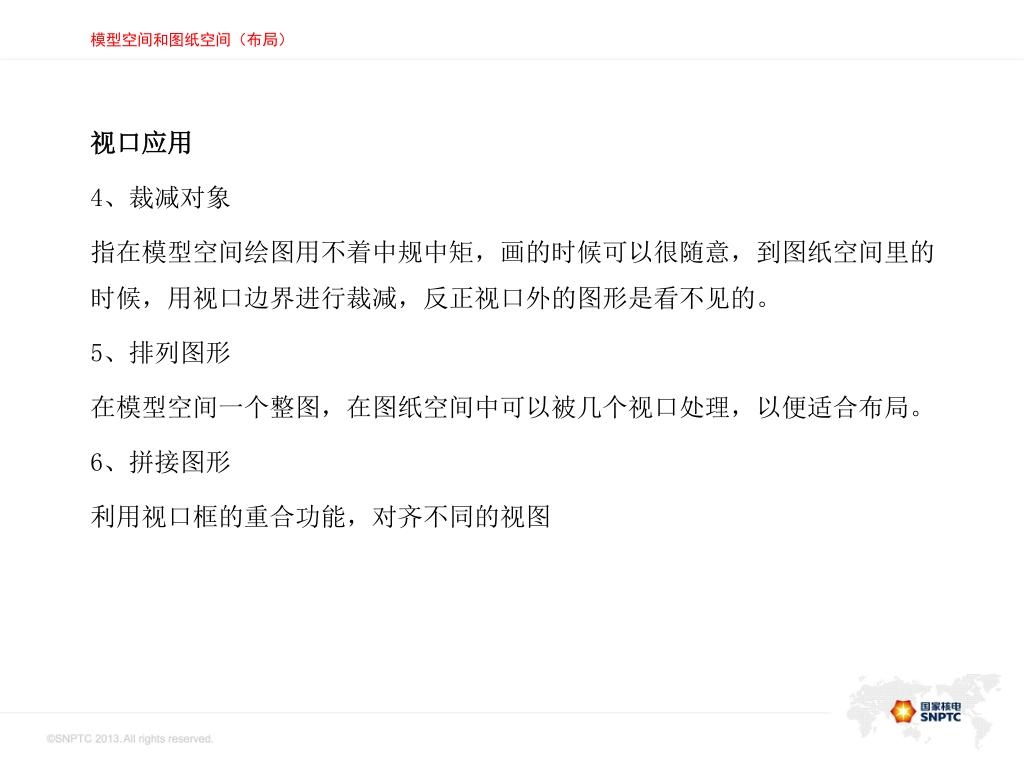

15. 模型空间和图纸空间（布局） 视口应用 4、裁减对象 指在模型空间绘图用不着中规中矩，画的时候可以很随意，到图纸空间里的时候，用视口边界进行裁减，反正视口外的图形是看不见的。 5、排列图形 在模型空间一个整图，在图纸空间中可以被几个视口处理，以便适合布局。 6、拼接图形 利用视口框的重合功能，对齐不同的视图

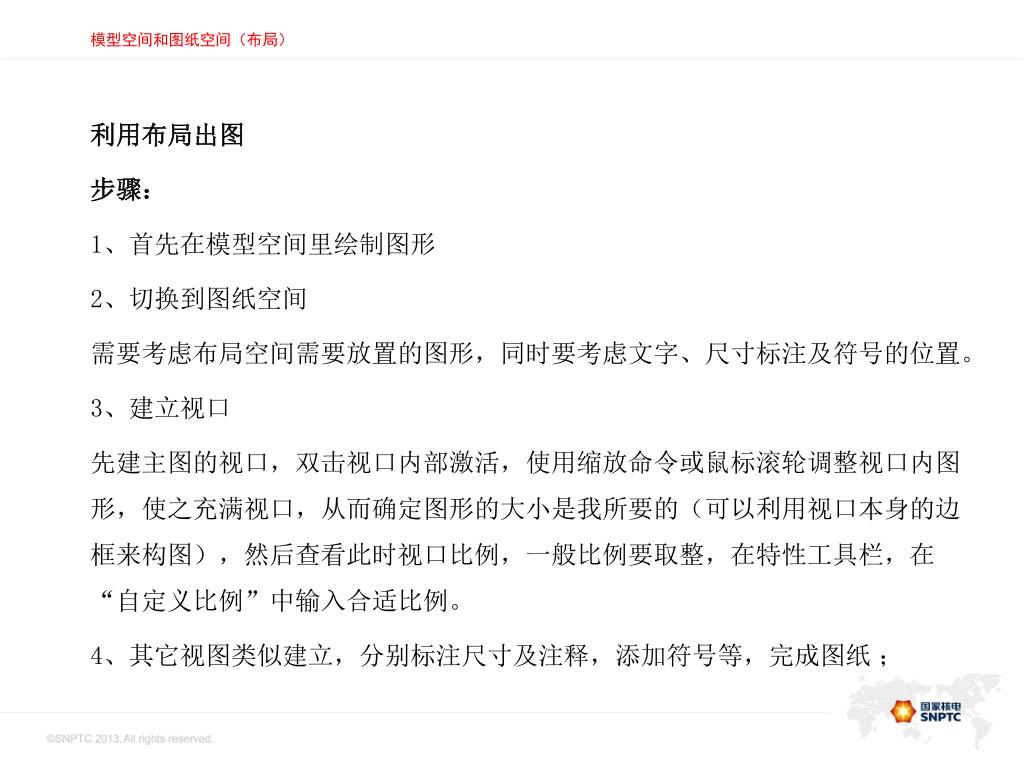

16. 模型空间和图纸空间（布局） 利用布局出图 步骤： 1、首先在模型空间里绘制图形 2、切换到图纸空间 需要考虑布局空间需要放置的图形，同时要考虑文字、尺寸标注及符号的位置。 3、建立视口 先建主图的视口，双击视口内部激活，使用缩放命令或鼠标滚轮调整视口内图形，使之充满视口，从而确定图形的大小是我所要的（可以利用视口本身的边框来构图），然后查看此时视口比例，一般比例要取整，在特性工具栏，在“自定义比例”中输入合适比例。 4、其它视图类似建立，分别标注尺寸及注释，添加符号等，完成图纸 ；

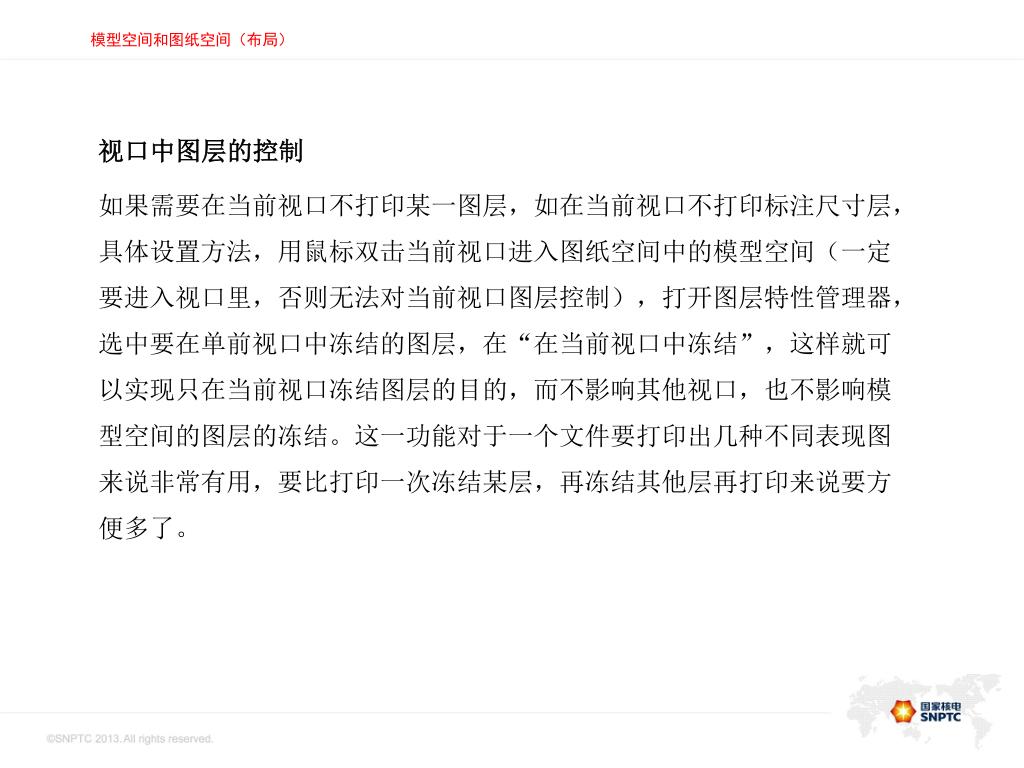

17. 模型空间和图纸空间（布局） 视口中图层的控制 如果需要在当前视口不打印某一图层，如在当前视口不打印标注尺寸层，具体设置方法，用鼠标双击当前视口进入图纸空间中的模型空间（一定要进入视口里，否则无法对当前视口图层控制），打开图层特性管理器，选中要在单前视口中冻结的图层，在“在当前视口中冻结”，这样就可以实现只在当前视口冻结图层的目的，而不影响其他视口，也不影响模型空间的图层的冻结。这一功能对于一个文件要打印出几种不同表现图来说非常有用，要比打印一次冻结某层，再冻结其他层再打印来说要方便多了。

18. 模型空间和图纸空间（布局） 不打印视口线的办法 1、把这部分视口放置在“DefPoints”图层中，放置在这个图层中的对象是不会被打印出来的； 2、可以在图层管理器中点击对应图层后面的那个打印机，让他出现红“×” 3、隐藏视口线图层； 4、可以把视口线的颜色设置为255号颜色，在打印时是无色的。 在同一张图纸上需要用到不同的比例出图 这个问题其实就是需要用到两套标注样式和两个视口，对应图形部分的文字高度需要分别设置，若标注样式名GLQ-100，用于1：100的图形部分字高为350，，则用于1：50的图形部分字高为175。说明性的文字直接写到图纸空间即可，字高也不用换算了。

19. 模型空间和图纸空间（布局） 线型比例 模型空间 有时在模型空间设置的线型为虚线，在图纸空间显示的却为实线，这是线形比例问题，在模型空间，试试用“RE”命令刷新一下，如果还没有正常，就选择那条虚线（当然也可以是点画线），调整它的“线型比例”，有时一次调整不好，就需要多调整几次。 图纸空间 按LTSCALE 命令设置全局比例因子进行缩放，建议虚线用“HIDDEN”，点画线用“CENTER”，这两种线型 “线型比例”可以跟全局比例联系起来，如果“线型比例”过大过小在模型空间都会显示不出线型来，所以建议不同的线型要用一种或两种颜色来区分，比如蓝色和绿色均可设为虚线。

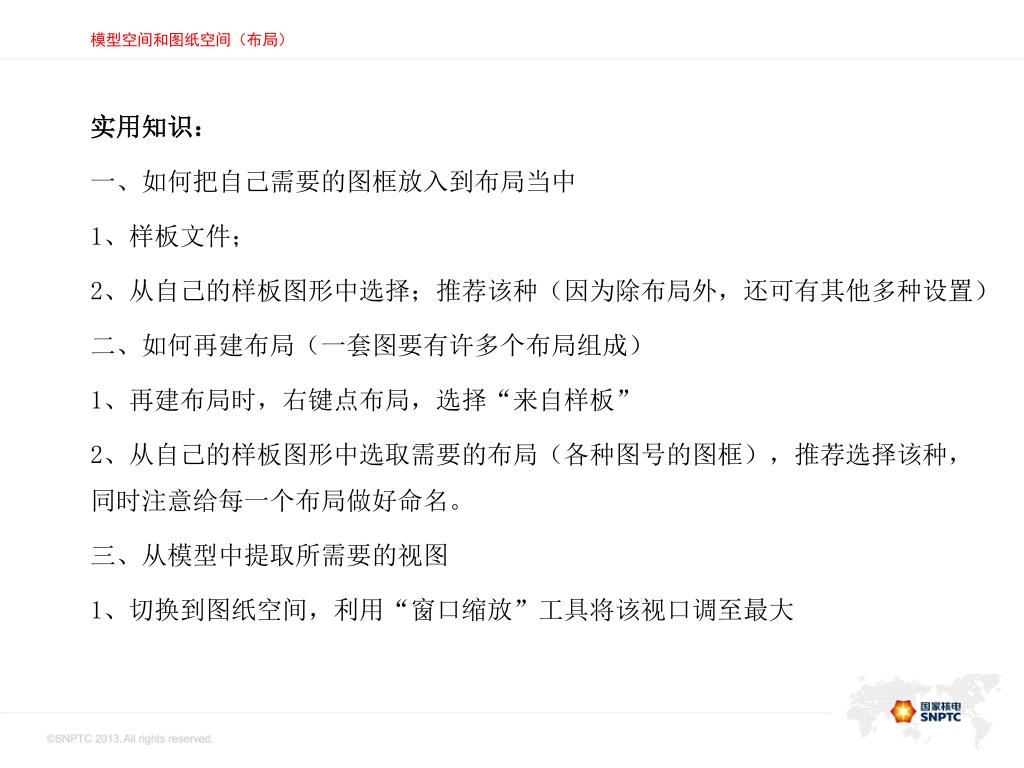

20. 模型空间和图纸空间（布局） 实用知识： 一、如何把自己需要的图框放入到布局当中 1、样板文件； 2、从自己的样板图形中选择；推荐该种（因为除布局外，还可有其他多种设置） 二、如何再建布局（一套图要有许多个布局组成） 1、再建布局时，右键点布局，选择“来自样板” 2、从自己的样板图形中选取需要的布局（各种图号的图框），推荐选择该种，同时注意给每一个布局做好命名。 三、从模型中提取所需要的视图 1、切换到图纸空间，利用“窗口缩放”工具将该视口调至最大

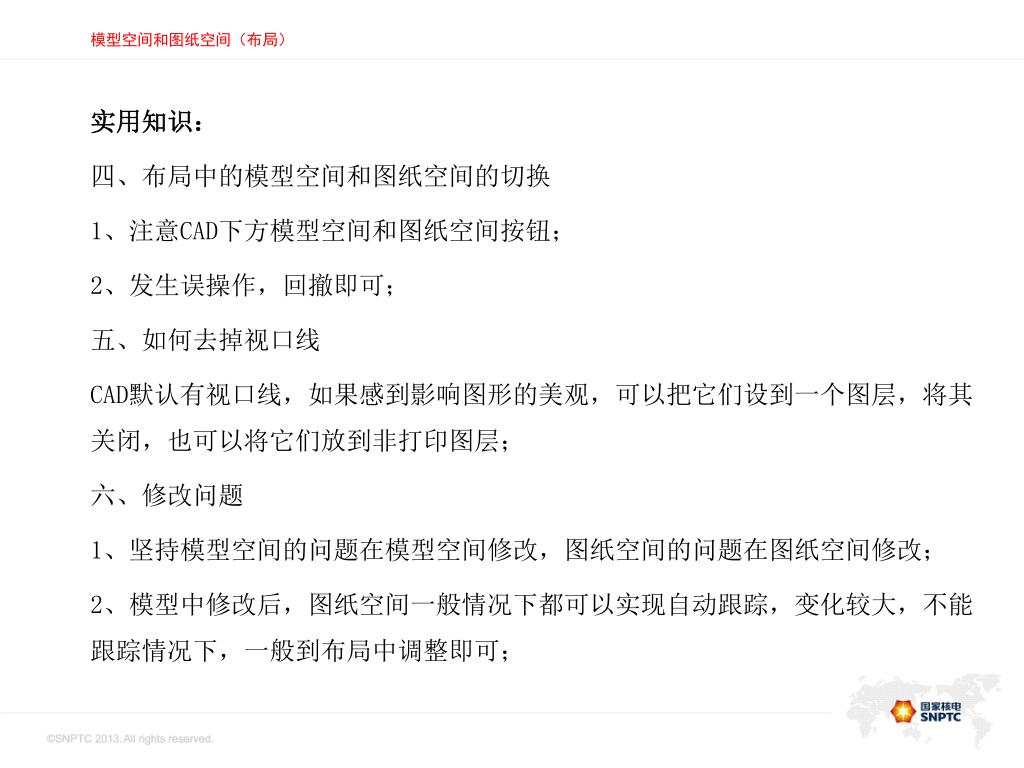

21. 模型空间和图纸空间（布局） 实用知识： 四、布局中的模型空间和图纸空间的切换 1、注意CAD下方模型空间和图纸空间按钮； 2、发生误操作，回撤即可； 五、如何去掉视口线 CAD默认有视口线，如果感到影响图形的美观，可以把它们设到一个图层，将其关闭，也可以将它们放到非打印图层； 六、修改问题 1、坚持模型空间的问题在模型空间修改，图纸空间的问题在图纸空间修改； 2、模型中修改后，图纸空间一般情况下都可以实现自动跟踪，变化较大，不能跟踪情况下，一般到布局中调整即可；

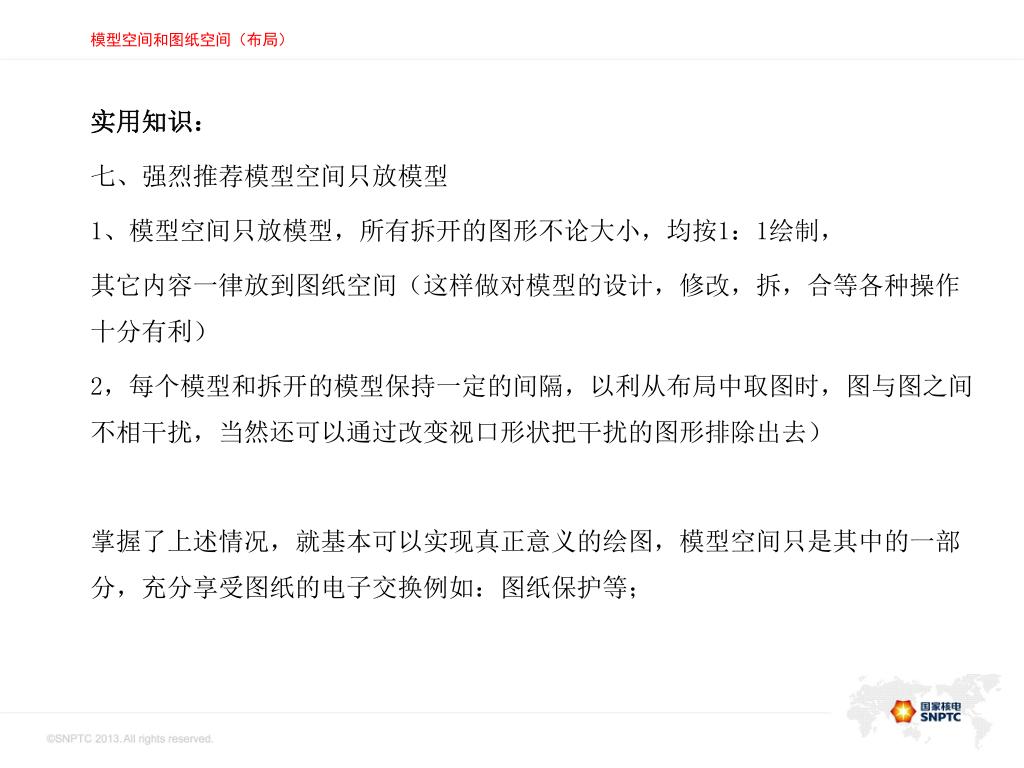

22. 模型空间和图纸空间（布局） 实用知识： 七、强烈推荐模型空间只放模型 1、模型空间只放模型，所有拆开的图形不论大小，均按1：1绘制， 其它内容一律放到图纸空间（这样做对模型的设计，修改，拆，合等各种操作十分有利） 2，每个模型和拆开的模型保持一定的间隔，以利从布局中取图时，图与图之间不相干扰，当然还可以通过改变视口形状把干扰的图形排除出去） 掌握了上述情况，就基本可以实现真正意义的绘图，模型空间只是其中的一部分，充分享受图纸的电子交换例如：图纸保护等；

23. 结束
