  1. 音响产品设计与装配(一) 贺贵腾、 黄春平

  2. 模块2:音频功率放大器电路原理图设计的实训模块2:音频功率放大器电路原理图设计的实训 任务2.2 集成电路功率放大器电路 设计实训

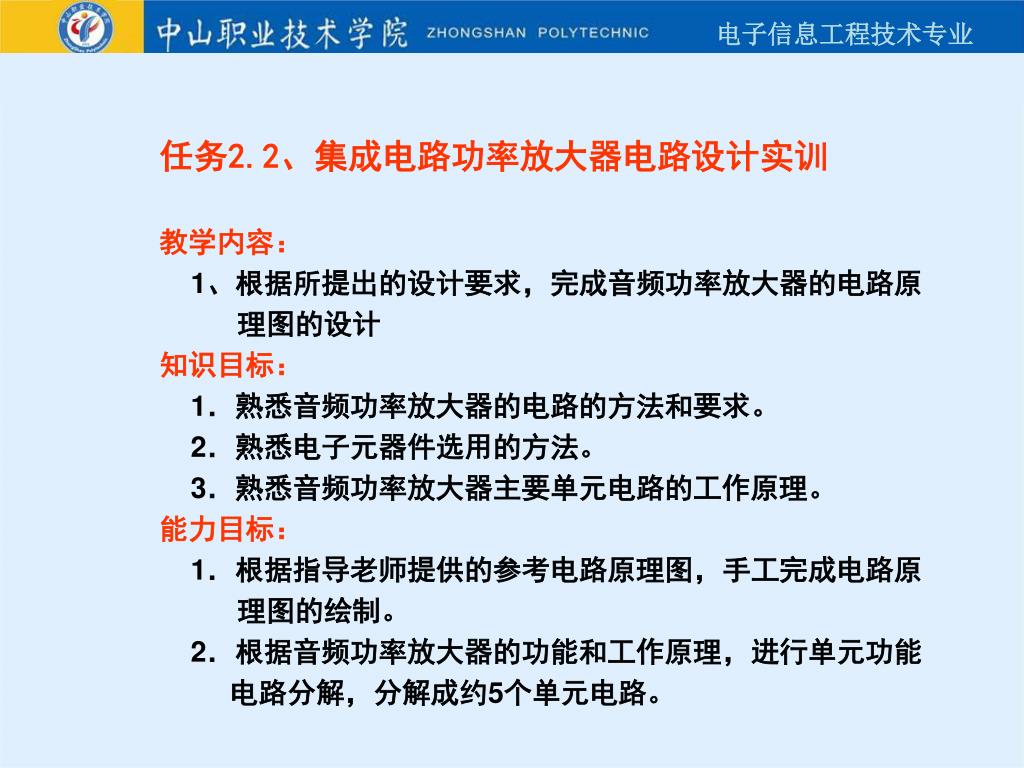

  3. 任务2.2、集成电路功率放大器电路设计实训 教学内容: 1、根据所提出的设计要求,完成音频功率放大器的电路原 理图的设计 知识目标: 1.熟悉音频功率放大器的电路的方法和要求。 2.熟悉电子元器件选用的方法。 3.熟悉音频功率放大器主要单元电路的工作原理。 能力目标: 1.根据指导老师提供的参考电路原理图,手工完成电路原 理图的绘制。 2.根据音频功率放大器的功能和工作原理,进行单元功能 电路分解,分解成约5个单元电路。

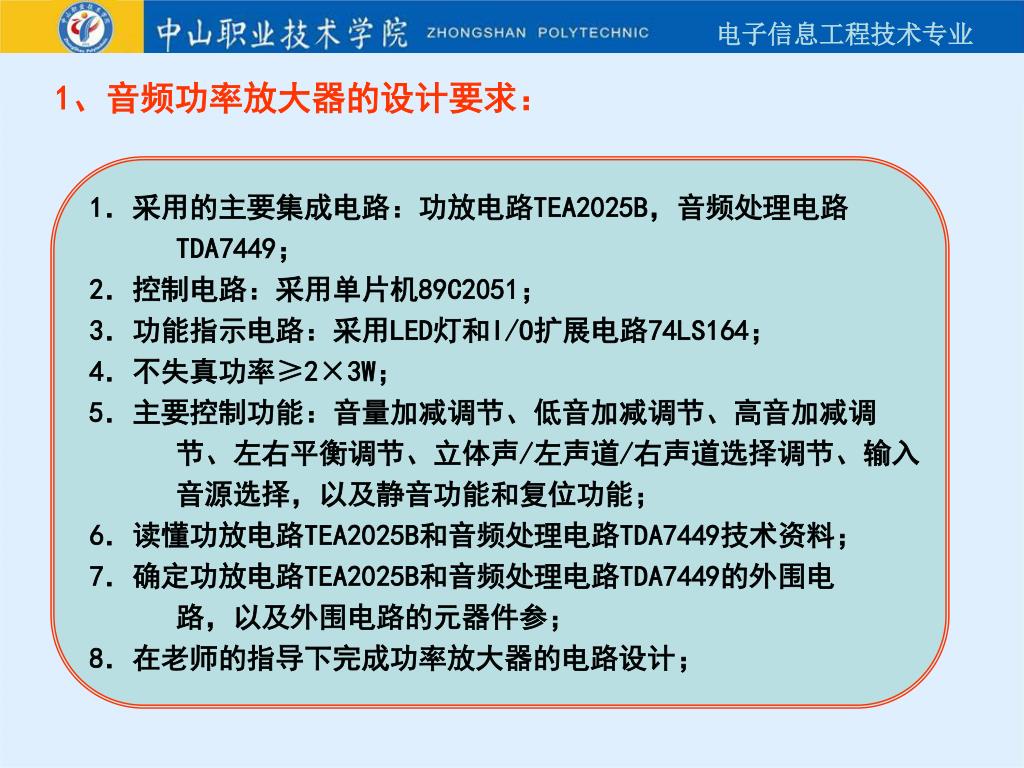

  4. 1、音频功率放大器的设计要求: 1.采用的主要集成电路:功放电路TEA2025B,音频处理电路 TDA7449; 2.控制电路:采用单片机89C2051; 3.功能指示电路:采用LED灯和I/O扩展电路74LS164; 4.不失真功率≥2×3W; 5.主要控制功能:音量加减调节、低音加减调节、高音加减调 节、左右平衡调节、立体声/左声道/右声道选择调节、输入 音源选择,以及静音功能和复位功能; 6.读懂功放电路TEA2025B和音频处理电路TDA7449技术资料; 7.确定功放电路TEA2025B和音频处理电路TDA7449的外围电 路,以及外围电路的元器件参; 8.在老师的指导下完成功率放大器的电路设计;

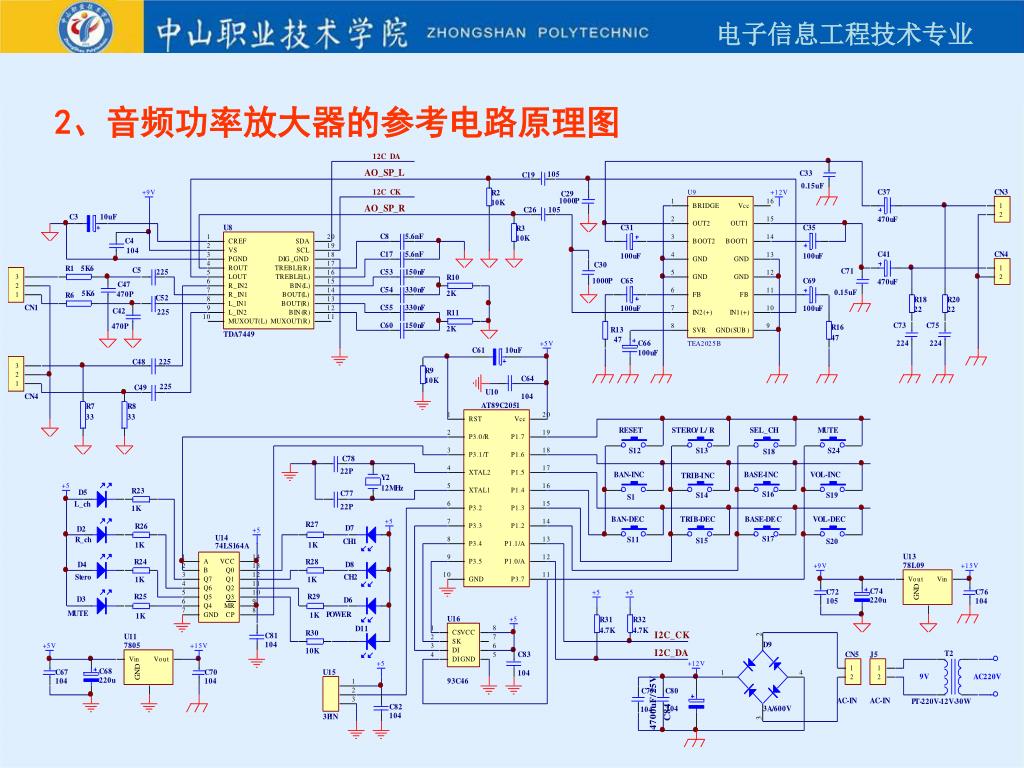

  5. 2、音频功率放大器的参考电路原理图

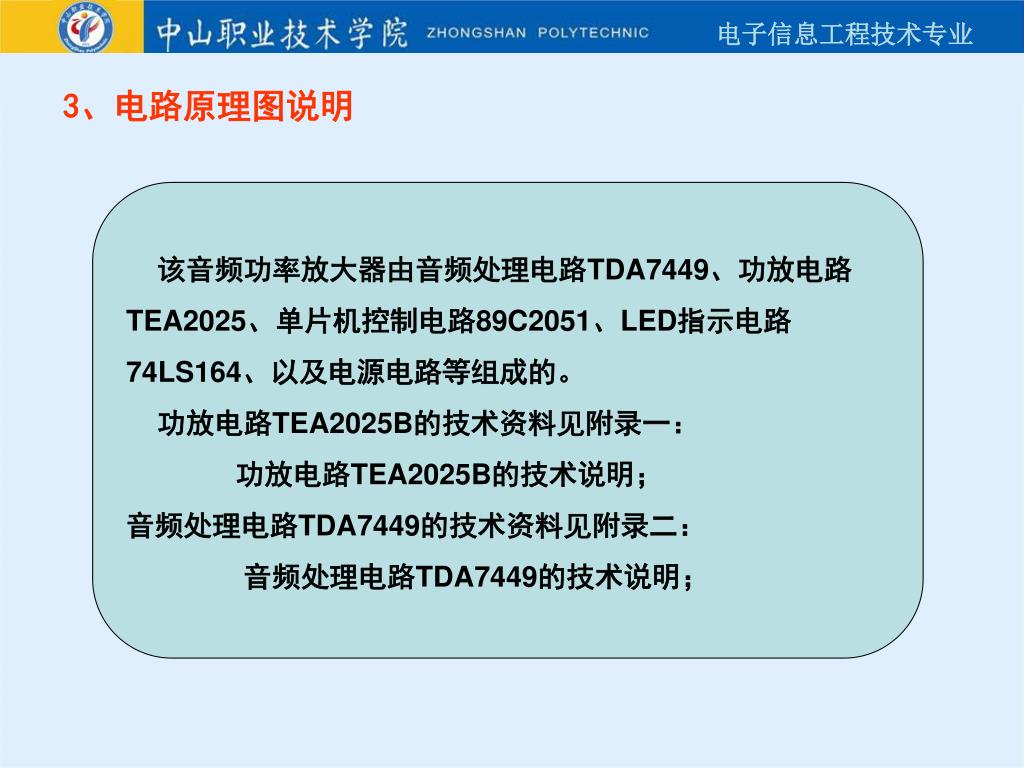

  6. 3、电路原理图说明 该音频功率放大器由音频处理电路TDA7449、功放电路 TEA2025、单片机控制电路89C2051、LED指示电路 74LS164、以及电源电路等组成的。 功放电路TEA2025B的技术资料见附录一: 功放电路TEA2025B的技术说明; 音频处理电路TDA7449的技术资料见附录二: 音频处理电路TDA7449的技术说明;

  7. 4、单元功能电路分解 根据音频功率放大器的功能和工作原理,进行单元功能电路分解, 分解成约5个单元电路。请按如下电路进行分解,并画出相应的单 元电路图: (1) 功放电路TEA2025

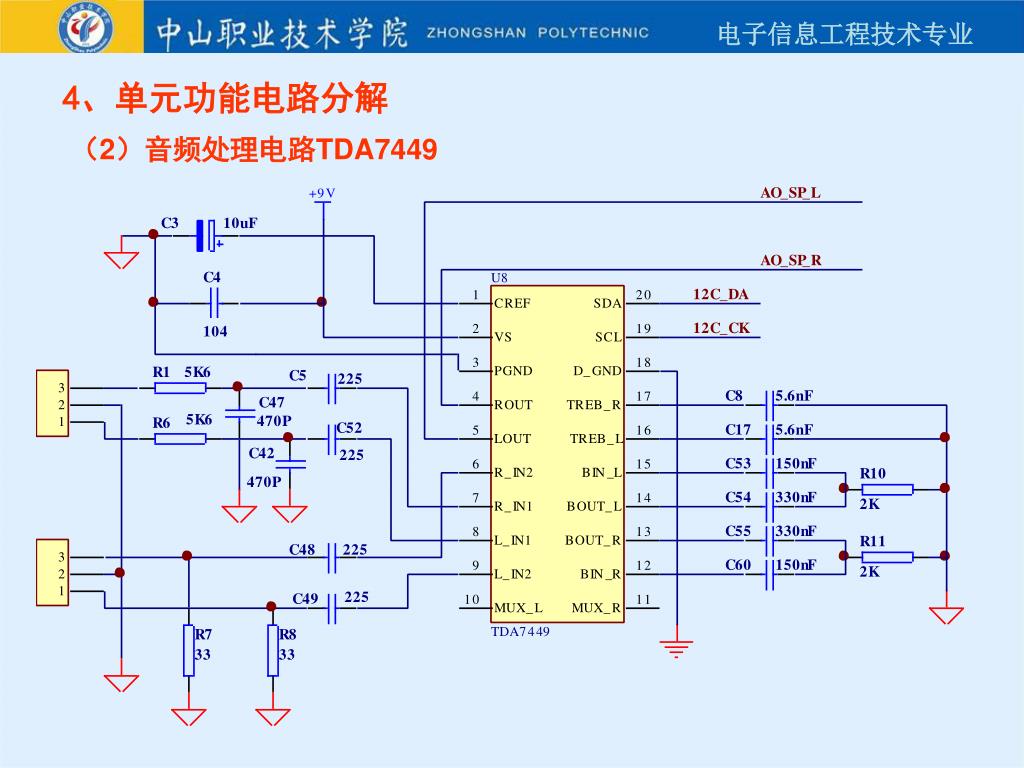

  8. 4、单元功能电路分解 (2)音频处理电路TDA7449

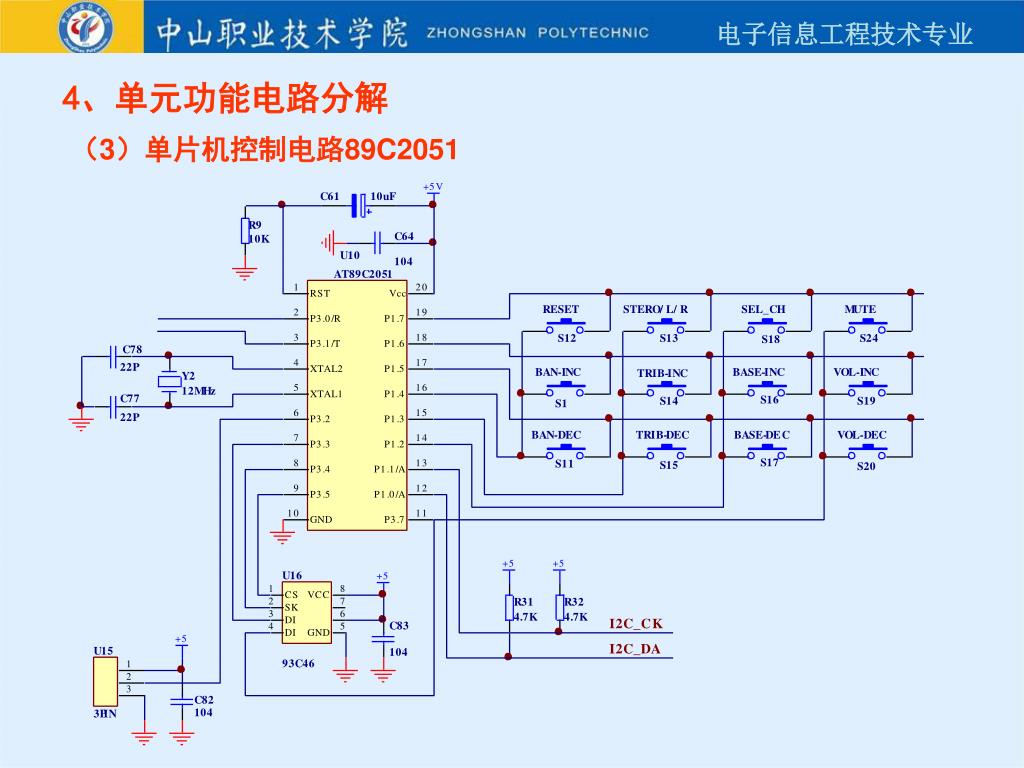

  9. 4、单元功能电路分解 (3)单片机控制电路89C2051

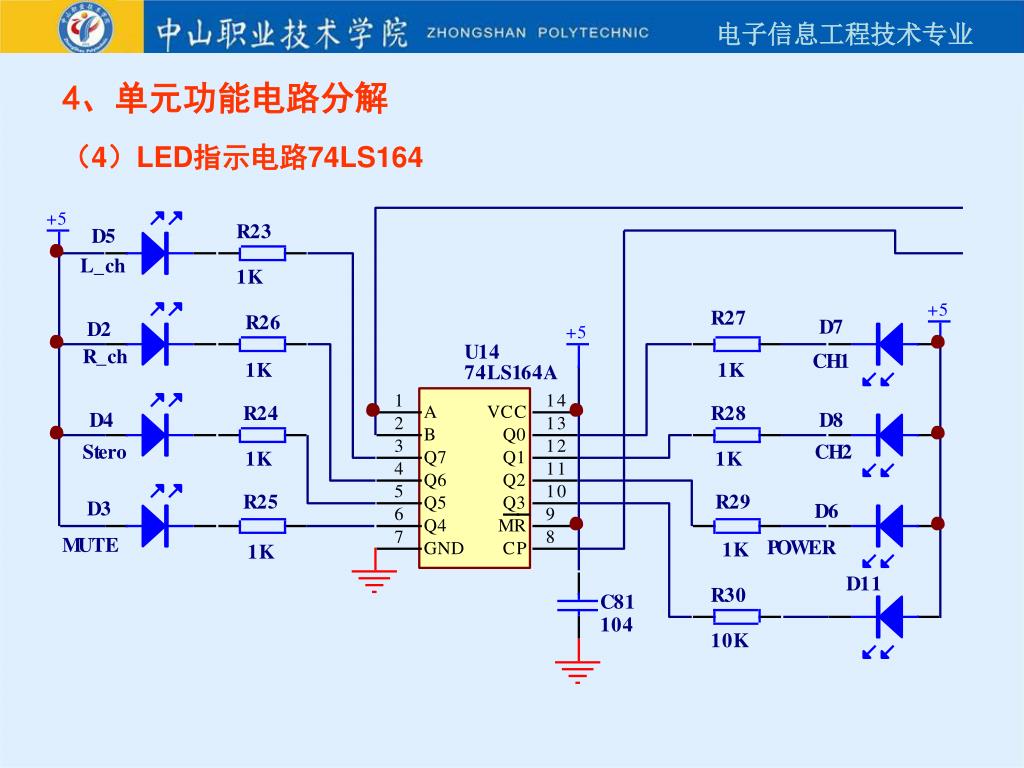

  10. 4、单元功能电路分解 (4)LED指示电路74LS164

  11. 4、单元功能电路分解 (5)电源电路

  12. 谢谢!
