  1. 复习提问： • 1、输电线路过电流保护 • 2、输电线路电流速断保护 • 3、输电线路单相接地保护 • 4、输电线路的过负荷保护

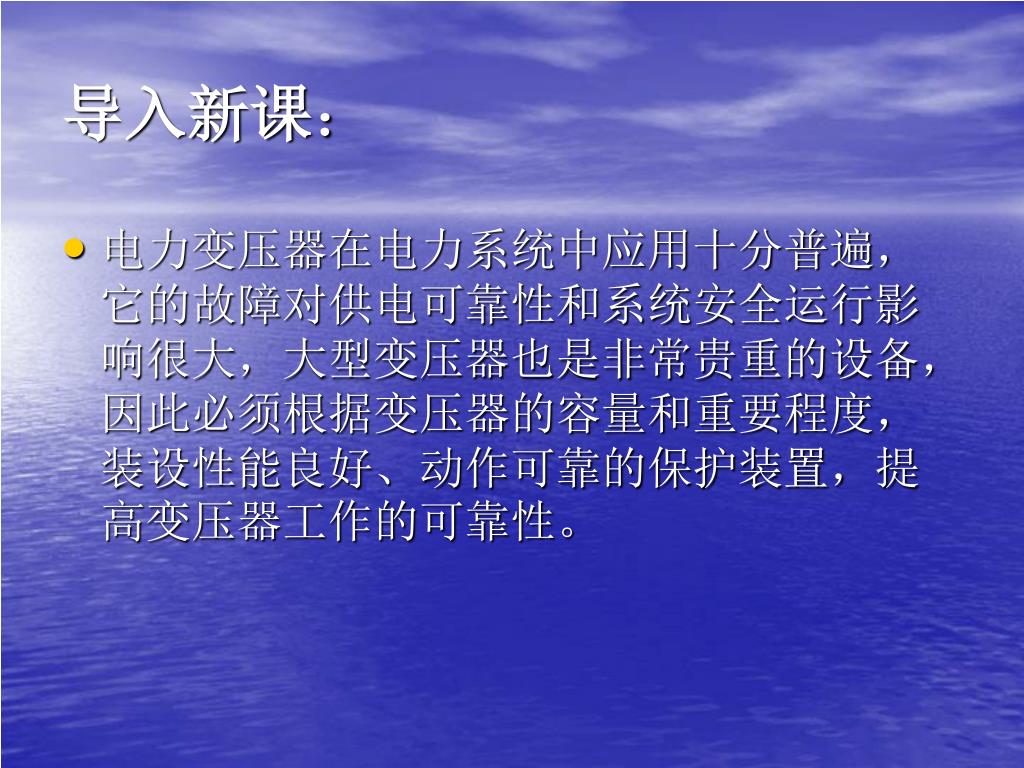

  2. 导入新课： • 电力变压器在电力系统中应用十分普遍，它的故障对供电可靠性和系统安全运行影响很大，大型变压器也是非常贵重的设备，因此必须根据变压器的容量和重要程度，装设性能良好、动作可靠的保护装置，提高变压器工作的可靠性。

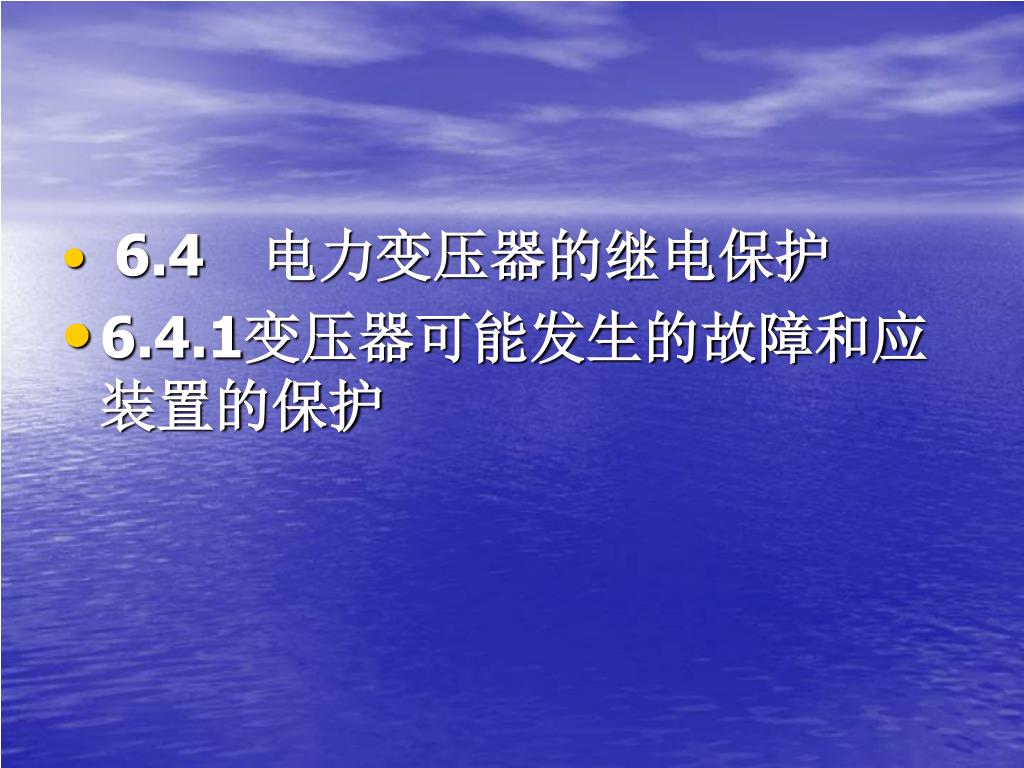

  3. 6.4　电力变压器的继电保护 • 6.4.1变压器可能发生的故障和应装置的保护

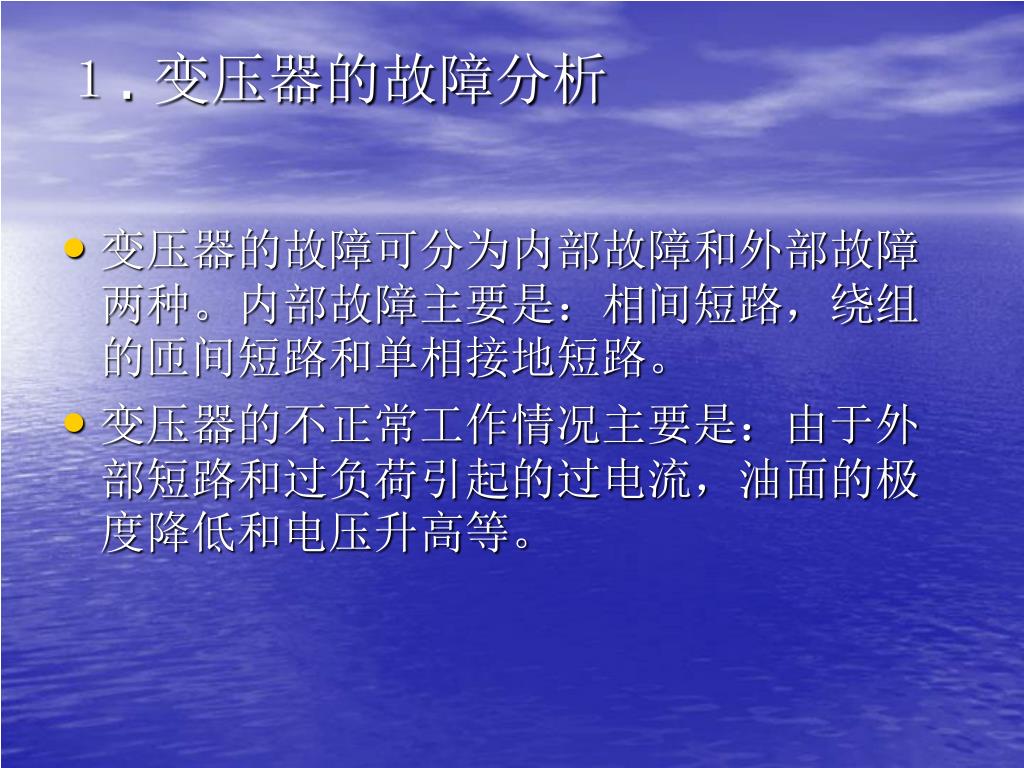

  4. １. 变压器的故障分析 • 变压器的故障可分为内部故障和外部故障两种。内部故障主要是：相间短路，绕组的匝间短路和单相接地短路。 • 变压器的不正常工作情况主要是：由于外部短路和过负荷引起的过电流，油面的极度降低和电压升高等。

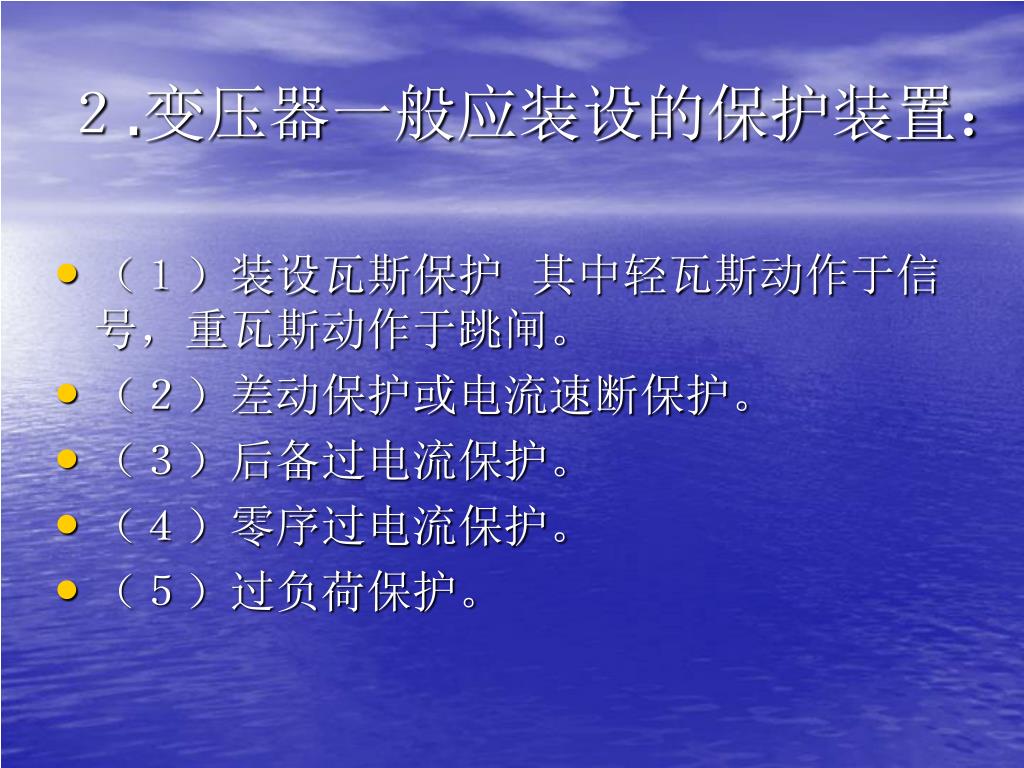

  5. ２.变压器一般应装设的保护装置： • （１）装设瓦斯保护 其中轻瓦斯动作于信号，重瓦斯动作于跳闸。 • （２）差动保护或电流速断保护。 • （３）后备过电流保护。 • （４）零序过电流保护。 • （５）过负荷保护。

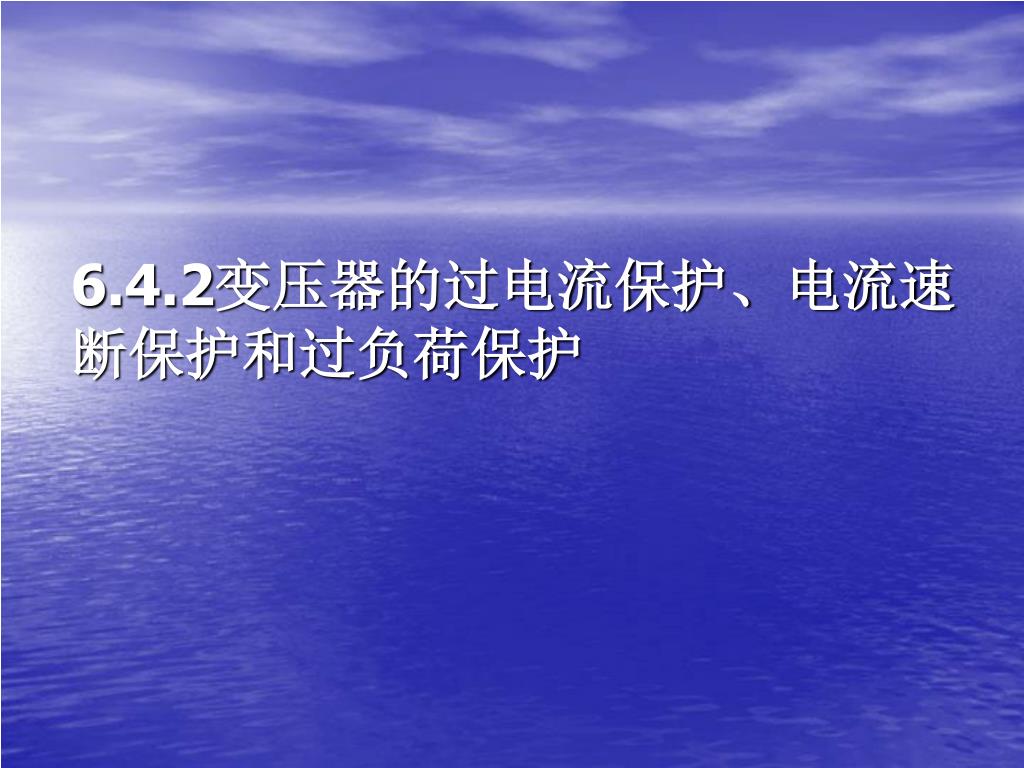

  6. 6.4.2变压器的过电流保护、电流速断保护和过负荷保护6.4.2变压器的过电流保护、电流速断保护和过负荷保护

  7. １. 变压器的过电流保护 • (1)按躲过变压器可能出现的最大负荷电流来整定

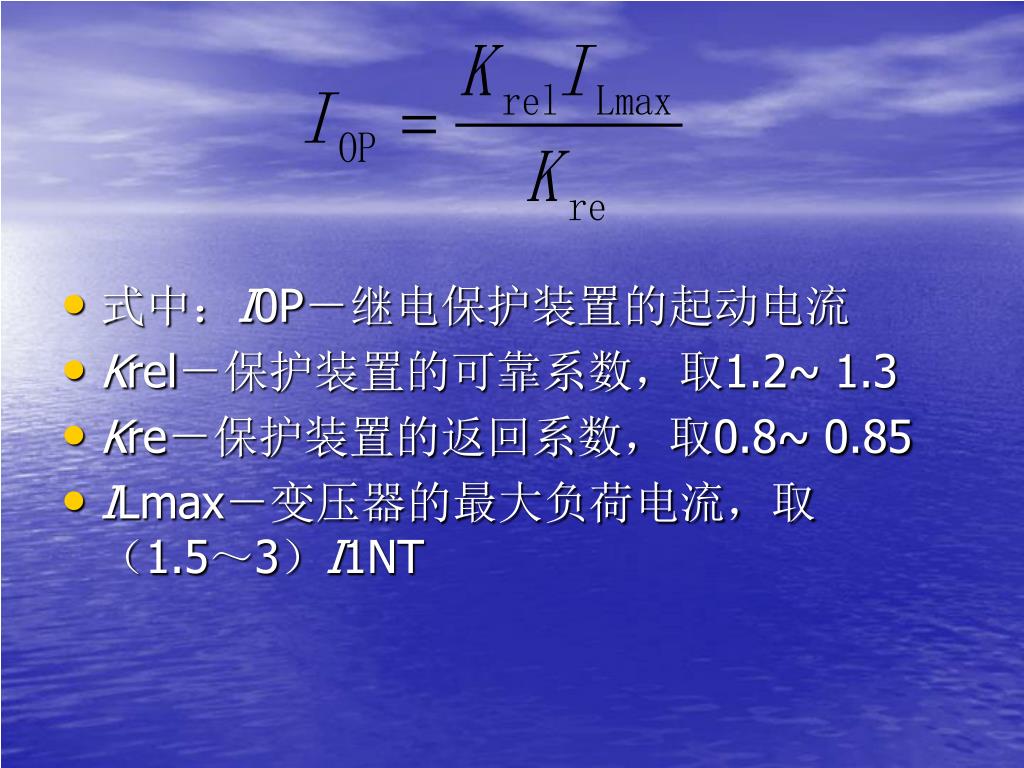

  8. 式中：I0P－继电保护装置的起动电流 • Krel－保护装置的可靠系数，取1.2~ 1.3 • Kre－保护装置的返回系数，取0.8~ 0.85 • ILmax－变压器的最大负荷电流，取（1.5～3）I1NT

  9. (2)过电流保护的灵敏度 • 变压器过电流保护的灵敏度按变压器低压侧母线在系统最小运行方式下发生两相短路电流换算到高压侧来校验。

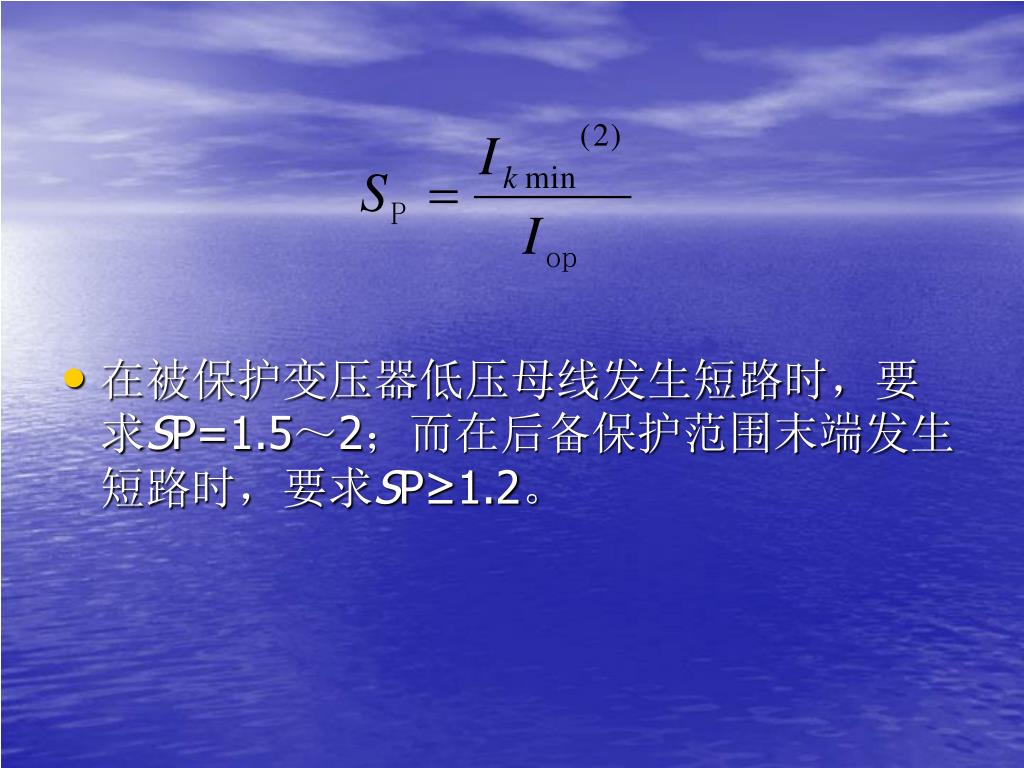

  10. 在被保护变压器低压母线发生短路时，要求SP=1.5～2；而在后备保护范围末端发生短路时，要求SP≥1.2。在被保护变压器低压母线发生短路时，要求SP=1.5～2；而在后备保护范围末端发生短路时，要求SP≥1.2。

  11. (3)保护装置的动作时限 • 变压器过电流保护的动作时间也按“阶梯原则”来整定，其动作时间可整定为最小值t=0.5S。

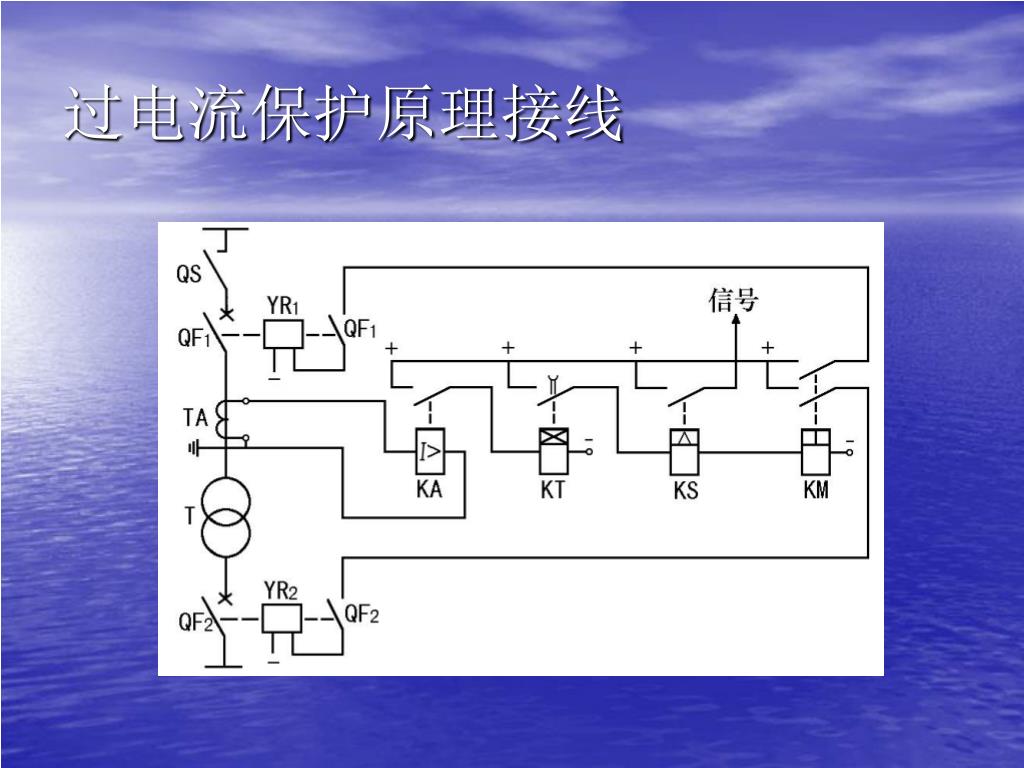

  12. 过电流保护原理接线

  13. ２. 变压器的电流速断保护 • 过电流保护装置动作时限大于0.5s时，为尽快切除变压器的故障，可在变压器的一次侧装设电流速断保护装置。

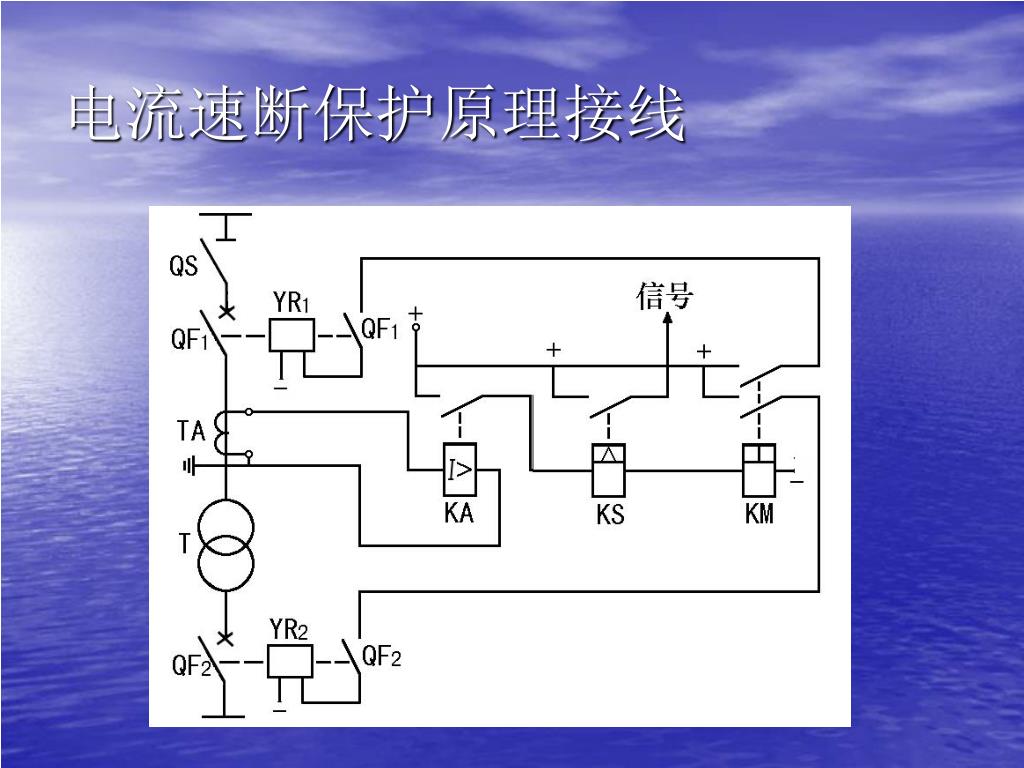

  14. 电流速断保护原理接线

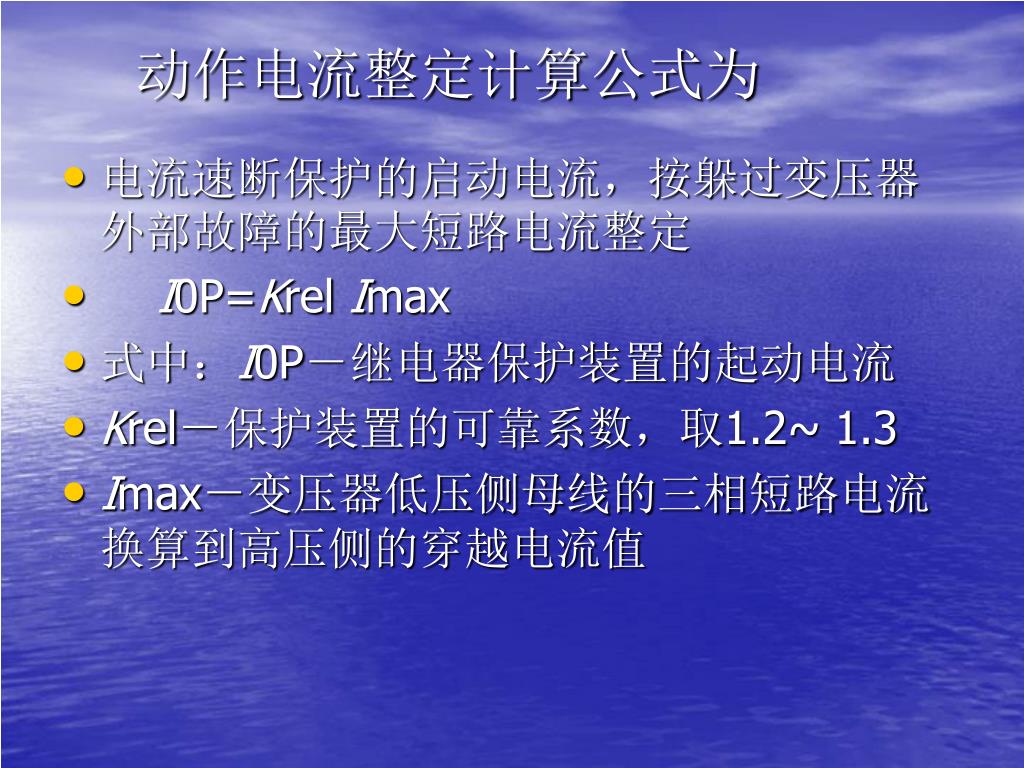

  15. 动作电流整定计算公式为 • 电流速断保护的启动电流，按躲过变压器外部故障的最大短路电流整定 • I0P=Krel Imax • 式中：I0P－继电器保护装置的起动电流 • Krel－保护装置的可靠系数，取1.2~ 1.3 • Imax－变压器低压侧母线的三相短路电流换算到高压侧的穿越电流值　　

  16. 变压器速断保护的灵敏度 • 要求在保护安装处K2发生两相金属性短路时SP不小于2。 • 灵敏度按保护装置安装处（高压侧）在系统最小运行方式下，发生两相短路时的短路电流值来校验。要求SP≥1.5。

  17. ３. 变压器的过负荷保护 • 变压器的过负荷电流，在大多数情况下都是三相对称的，因此，过负荷保护只要接入一相电流，用一个电流继电器来实现。过负荷保护通常都经过延时作用于信号。 • 过负荷保护的起动电流，按躲过额定电流来整定

  18. 式中：I0P－继电器保护装置的起动电流 Krel－保护装置的可靠系数，取Krel=1.05 Kre－保护装置的返回系数，取1.2~ 1.3 INT－变压器保护安装侧的额定电流

  19. 6.4.3变压器的瓦斯保护 • 当变压器内部故障时，短路电流所产生的电弧将使绝缘物和变压器油分解而产生大量的气体，利用这样气体来实现的保护装置就叫做瓦斯保护。 • 瓦斯保护主要是一个瓦斯继电器（也称气体继电器），将它装在油箱与油枕之间的连接管道中，这样油箱内的气体都要通过瓦斯继电器流向油枕。

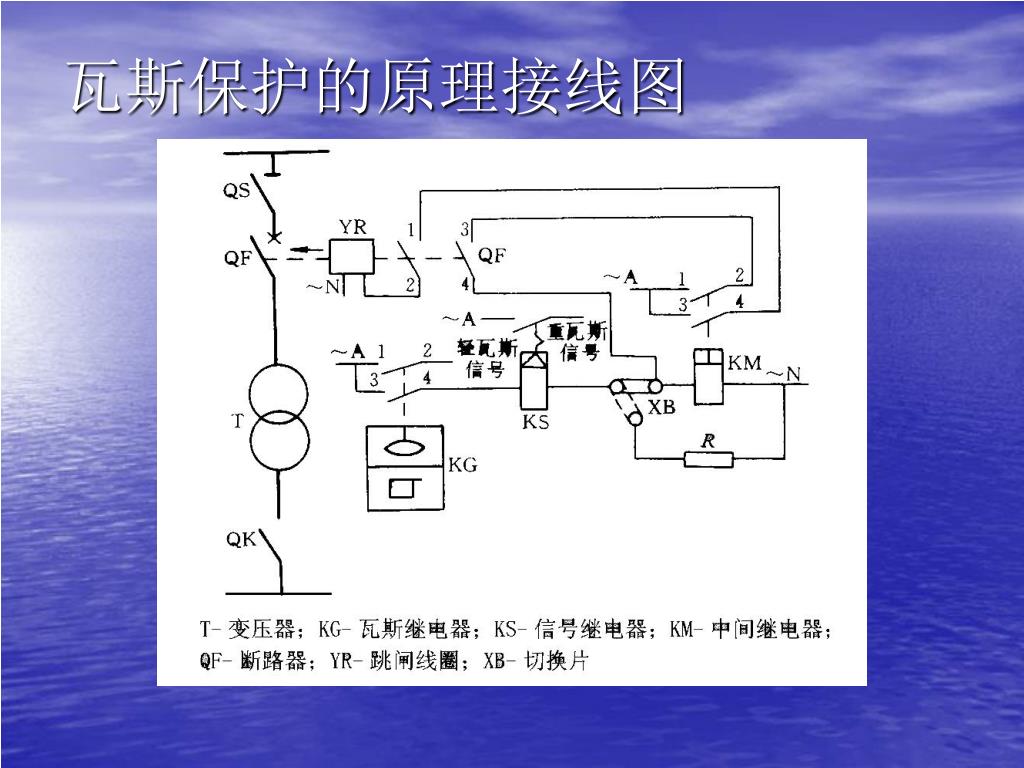

  20. 瓦斯保护的原理接线图

  21. 6.4.4变压器的差动保护 • 变压器的差动保护由变压器两侧的电流互感器和继电器等组成

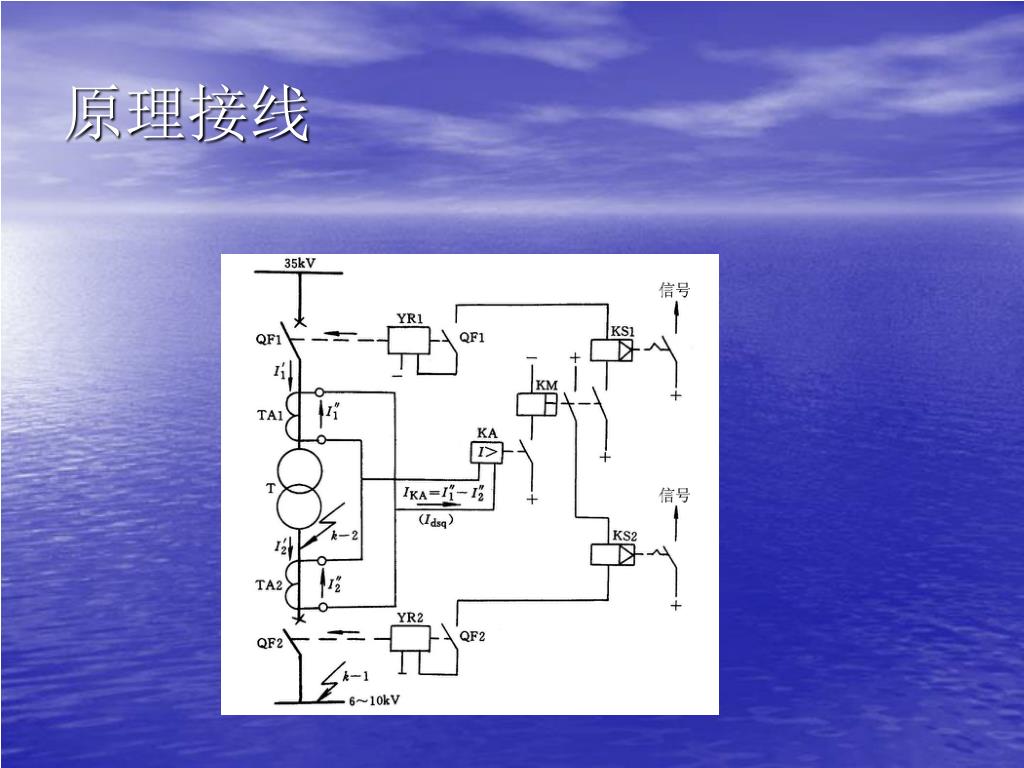

  22. 原理接线

  23. 6.4.5变压器的接地保护 • 在大接地电流系统中，为了防止母线和引出线上的接地短路，在两侧或三侧都有电源而中性点接地的升压或降压变压器上，一般应装设零序过电流保护。作为相邻元件及变压器本身主保护的后备保护。变压器的零序过电流保护，可以利用一个接在变压器中性点的专用电流互感器电路来实现。

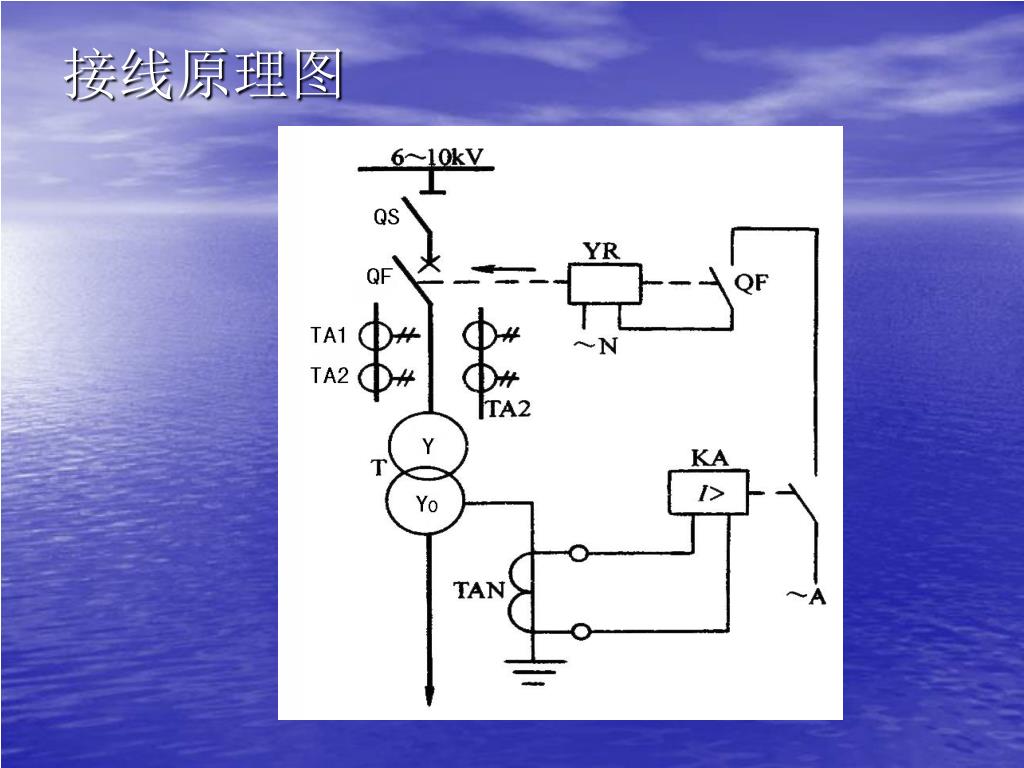

  24. 接线原理图

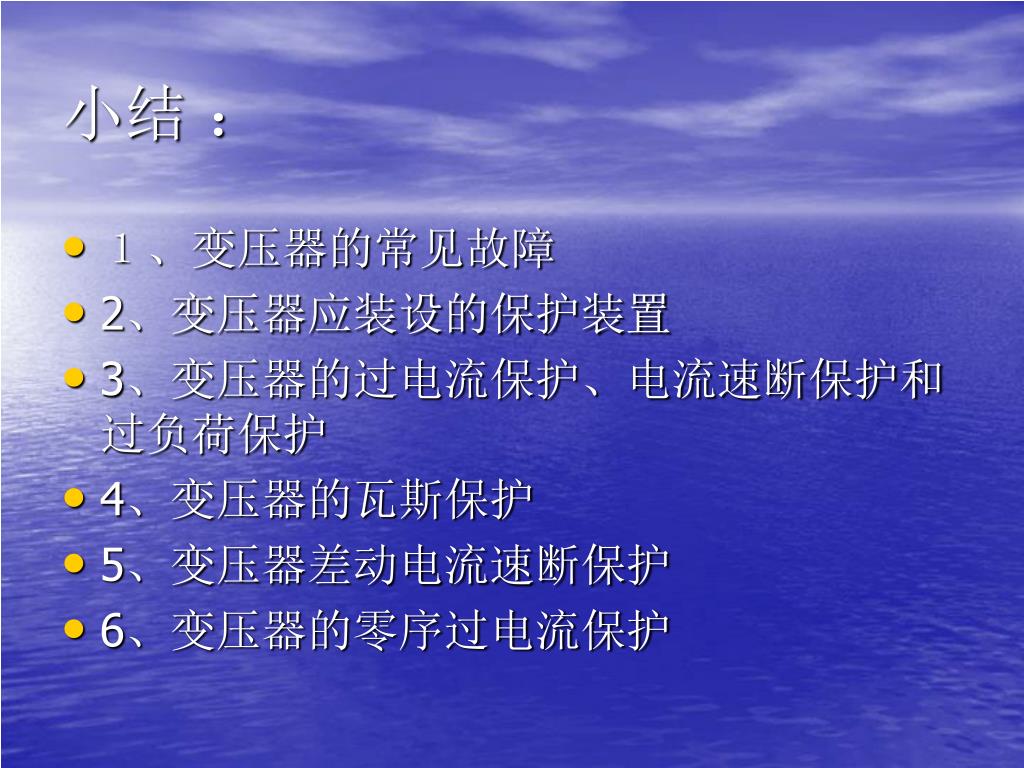

  25. 小结 ： • １、变压器的常见故障 • 2、变压器应装设的保护装置 • 3、变压器的过电流保护、电流速断保护和过负荷保护 • 4、变压器的瓦斯保护 • 5、变压器差动电流速断保护 • 6、变压器的零序过电流保护
