GasPDA 사용설명서. 인터넷접속. 다운로드. PDA 의 인터넷브라우즈를 실행시킵니다 . 인터넷주소를 [http://www.nggs.co.kr/pda/] 로 입력합니다 . 기존 프로그램을 업그레이드 하는 경우 , [GasPDA] 를 펜을 누릅니다 . [ 다운로드 ] 화면과 같이 [ 다운로드 후 파일열기 ] 에서 체크를 없애고 [ 예 ] 버턴을 누르면 [My Documents] 폴드 ( 파일탐색기의 장치 아래에 있음 ) 에 [GasPDA.ewe] 로 저장됩니다 .
E N D

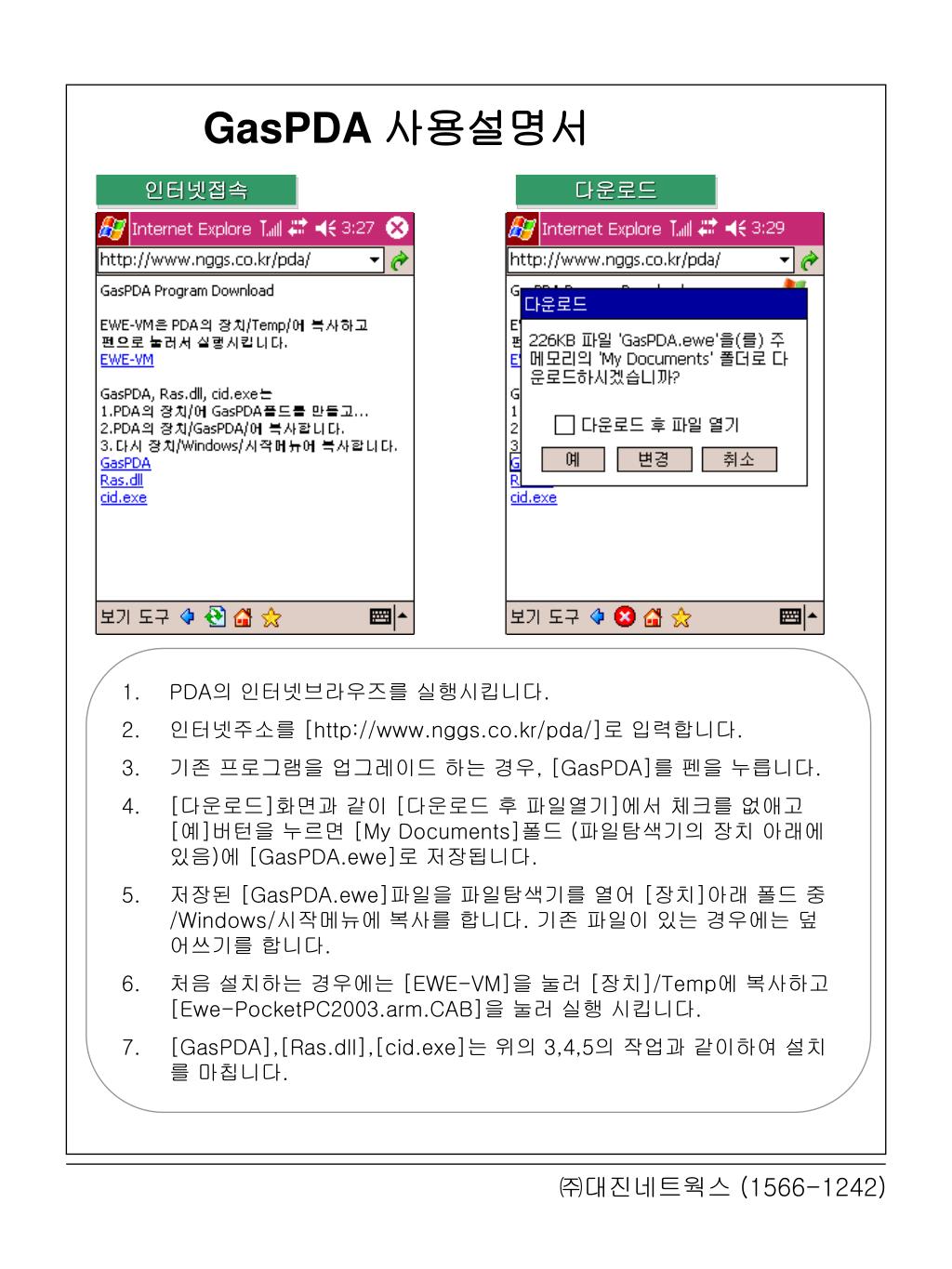

GasPDA 사용설명서 인터넷접속 다운로드 • PDA의 인터넷브라우즈를 실행시킵니다. • 인터넷주소를 [http://www.nggs.co.kr/pda/]로 입력합니다. • 기존 프로그램을 업그레이드 하는 경우, [GasPDA]를 펜을 누릅니다. • [다운로드]화면과 같이 [다운로드 후 파일열기]에서 체크를 없애고 [예]버턴을 누르면 [My Documents]폴드 (파일탐색기의 장치 아래에 있음)에 [GasPDA.ewe]로 저장됩니다. • 저장된 [GasPDA.ewe]파일을 파일탐색기를 열어 [장치]아래 폴드 중 /Windows/시작메뉴에 복사를 합니다. 기존 파일이 있는 경우에는 덮어쓰기를 합니다. • 처음 설치하는 경우에는 [EWE-VM]을 눌러 [장치]/Temp에 복사하고 [Ewe-PocketPC2003.arm.CAB]을 눌러 실행 시킵니다. • [GasPDA],[Ras.dll],[cid.exe]는 위의 3,4,5의 작업과 같이하여 설치를 마칩니다. ㈜대진네트웍스 (1566-1242)
GasPDA 사용설명서 초기화면 로그인시도 • PDA의 [시작]버턴을 누르면 [초기화면]과 같이 메뉴가 펼쳐집니다. • 메뉴 중 [GasPDA]가 GasPRO의 PDA메뉴입니다. • 정상적으로 설치가 되었으면 [로그인시도]화면과 같이 됩니다. • PC에서와 같이 판매점ID, 사원ID, 사원패스워드를 입력합니다. • 입력도중 인터넷을 연결하게 되므로 입력내용이 멈칫거릴 수 있습니다. • [로그인]버턴을 누릅니다. • 키보드 사용방법은 PC에서 손가락을 사용하는 것처럼 펜으로 사용하며, 구성은 거의 동일합니다. • 한글을 입력하는 경우 키보드의 [가]를 누르면 한글 모드로 전환이되며, 한글을 펜으로 입력하는 동안 입력하는 한글내용이 보이지 않을 경우가 있습니다. 이때에는 계속 입력하고 모두 입력한 후에 키보드의 [오른쪽화살표->]를 누르면 최종 입력한 내용을 확인할 수 있습니다. • 영어대문자나 한글의 [ㅆ]또는 [ㅖ]등은 [Shift]를 누르면 나타납니다. ㈜대진네트웍스 (1566-1242)

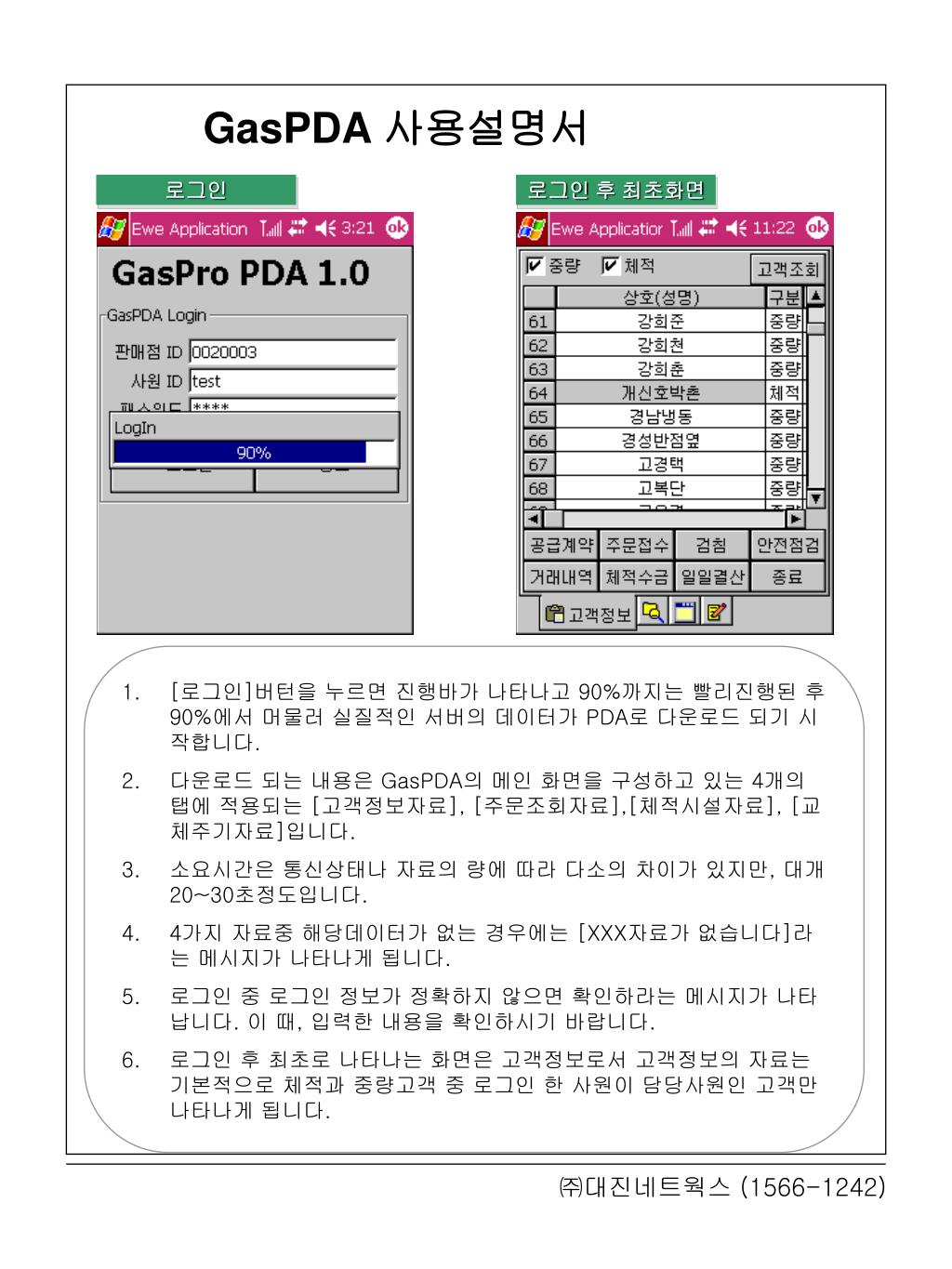

GasPDA 사용설명서 로그인 로그인 후 최초화면 • [로그인]버턴을 누르면 진행바가 나타나고 90%까지는 빨리진행된 후 90%에서 머물러 실질적인 서버의 데이터가 PDA로 다운로드 되기 시작합니다. • 다운로드 되는 내용은 GasPDA의 메인 화면을 구성하고 있는 4개의 탭에 적용되는 [고객정보자료], [주문조회자료],[체적시설자료], [교체주기자료]입니다. • 소요시간은 통신상태나 자료의 량에 따라 다소의 차이가 있지만, 대개 20~30초정도입니다. • 4가지 자료중 해당데이터가 없는 경우에는 [XXX자료가 없습니다]라는 메시지가 나타나게 됩니다. • 로그인 중 로그인 정보가 정확하지 않으면 확인하라는 메시지가 나타납니다. 이 때, 입력한 내용을 확인하시기 바랍니다. • 로그인 후 최초로 나타나는 화면은 고객정보로서 고객정보의 자료는 기본적으로 체적과 중량고객 중 로그인 한 사원이 담당사원인 고객만 나타나게 됩니다. ㈜대진네트웍스 (1566-1242)

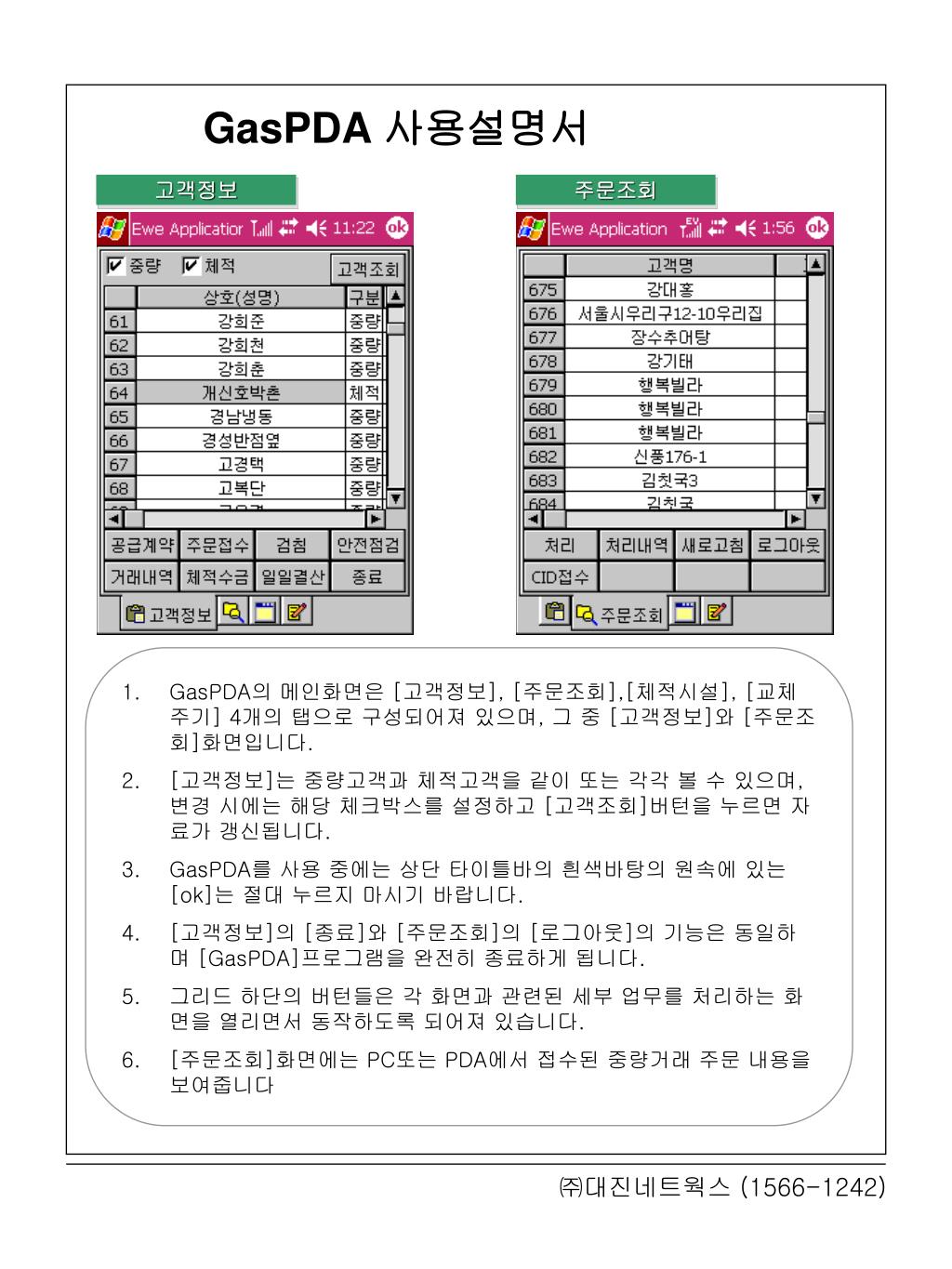

GasPDA 사용설명서 고객정보 주문조회 • GasPDA의 메인화면은 [고객정보], [주문조회],[체적시설], [교체주기] 4개의 탭으로 구성되어져 있으며, 그 중 [고객정보]와 [주문조회]화면입니다. • [고객정보]는 중량고객과 체적고객을 같이 또는 각각 볼 수 있으며, 변경 시에는 해당 체크박스를 설정하고 [고객조회]버턴을 누르면 자료가 갱신됩니다. • GasPDA를 사용 중에는 상단 타이틀바의 흰색바탕의 원속에 있는 [ok]는 절대 누르지 마시기 바랍니다. • [고객정보]의 [종료]와 [주문조회]의 [로그아웃]의 기능은 동일하며 [GasPDA]프로그램을 완전히 종료하게 됩니다. • 그리드 하단의 버턴들은 각 화면과 관련된 세부 업무를 처리하는 화면을 열리면서 동작하도록 되어져 있습니다. • [주문조회]화면에는 PC또는 PDA에서 접수된 중량거래 주문 내용을 보여줍니다 ㈜대진네트웍스 (1566-1242)

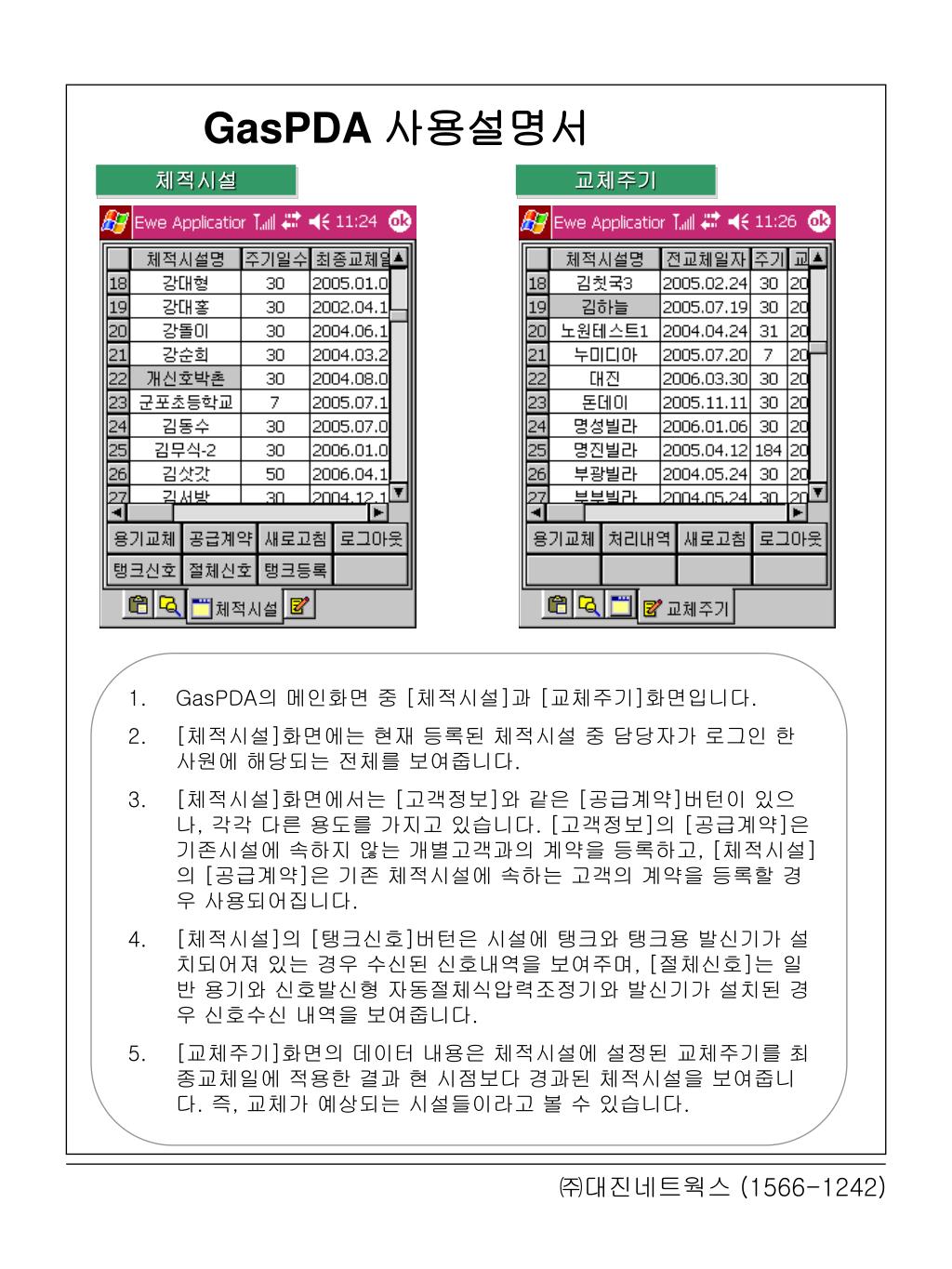

GasPDA 사용설명서 체적시설 교체주기 • GasPDA의 메인화면 중 [체적시설]과 [교체주기]화면입니다. • [체적시설]화면에는 현재 등록된 체적시설 중 담당자가 로그인 한 사원에 해당되는 전체를 보여줍니다. • [체적시설]화면에서는 [고객정보]와 같은 [공급계약]버턴이 있으나, 각각 다른 용도를 가지고 있습니다. [고객정보]의 [공급계약]은 기존시설에 속하지 않는 개별고객과의 계약을 등록하고, [체적시설]의 [공급계약]은 기존 체적시설에 속하는 고객의 계약을 등록할 경우 사용되어집니다. • [체적시설]의 [탱크신호]버턴은 시설에 탱크와 탱크용 발신기가 설치되어져 있는 경우 수신된 신호내역을 보여주며, [절체신호]는 일반 용기와 신호발신형 자동절체식압력조정기와 발신기가 설치된 경우 신호수신 내역을 보여줍니다. • [교체주기]화면의 데이터 내용은 체적시설에 설정된 교체주기를 최종교체일에 적용한 결과 현 시점보다 경과된 체적시설을 보여줍니다. 즉, 교체가 예상되는 시설들이라고 볼 수 있습니다. ㈜대진네트웍스 (1566-1242)
GasPDA 사용설명서 공급계약 고객싸인 • [고객정보]의 [공급계약]버턴에 대한 사용설명입니다. • [공급계약]버턴을 눌렀을 때 나타나는 화면이며, 입력하고자 하는 해당 위치를 누른 후 키보드 또는 필기입력도구를 통하여 자료를 입력합니다. • 역삼각형이 있는 곳은 [콤보박스]로서 역삼각형을 누르고 해당 자료를 눌러 선택하고, 나머지는 키보드를 통해 입력합니다. • 가끔 키보드에 입력하고자 하는 위치가 가려지는 경우에는 하단에 조금 보이는 [-]버턴을 누르면 키보드가 사라집니다. • 입력한 내용을 고객에게 확인시키고 [고객싸인]버턴을 누르면 오른쪽 화면과 같이 싸인화면이 나타는데 이곳에 펜으로 천천히 서명하고 화면 하단의 아이콘 중 오른쪽에서 두번째 [디스켓]모양의 버턴을 누르면 잠시 후에 [저장되었습니다]라는 메시지가 나타나고 [확인]버턴을 누르면 싸인화면이 사라지고 좌측의 화면이 다시 나타납니다. 이때 [등록]버턴을 누르면 잠시 후에 [처리되었습니다.]라는 메시지가 나타나고 [공급계약] 등록처리가 완료됩니다. –뒷면계속- ㈜대진네트웍스 (1566-1242)

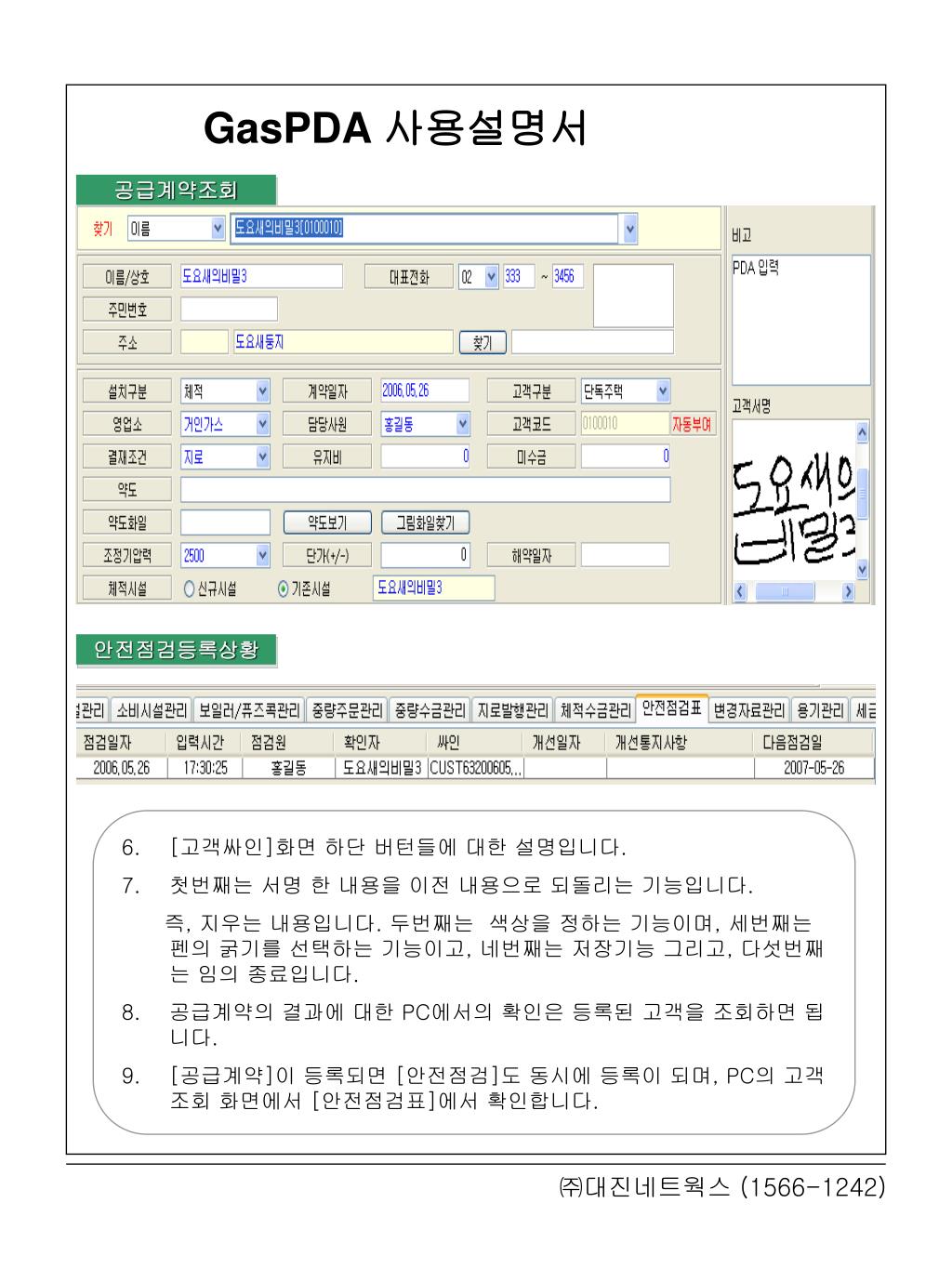

GasPDA 사용설명서 공급계약조회 안전점검등록상황 6. [고객싸인]화면 하단 버턴들에 대한 설명입니다. 7. 첫번째는 서명 한 내용을 이전 내용으로 되돌리는 기능입니다. 즉, 지우는 내용입니다. 두번째는 색상을 정하는 기능이며, 세번째는 펜의 굵기를 선택하는 기능이고, 네번째는 저장기능 그리고, 다섯번째는 임의 종료입니다. 8. 공급계약의 결과에 대한 PC에서의 확인은 등록된 고객을 조회하면 됩니다. 9. [공급계약]이 등록되면 [안전점검]도 동시에 등록이 되며, PC의 고객조회 화면에서 [안전점검표]에서 확인합니다. ㈜대진네트웍스 (1566-1242)

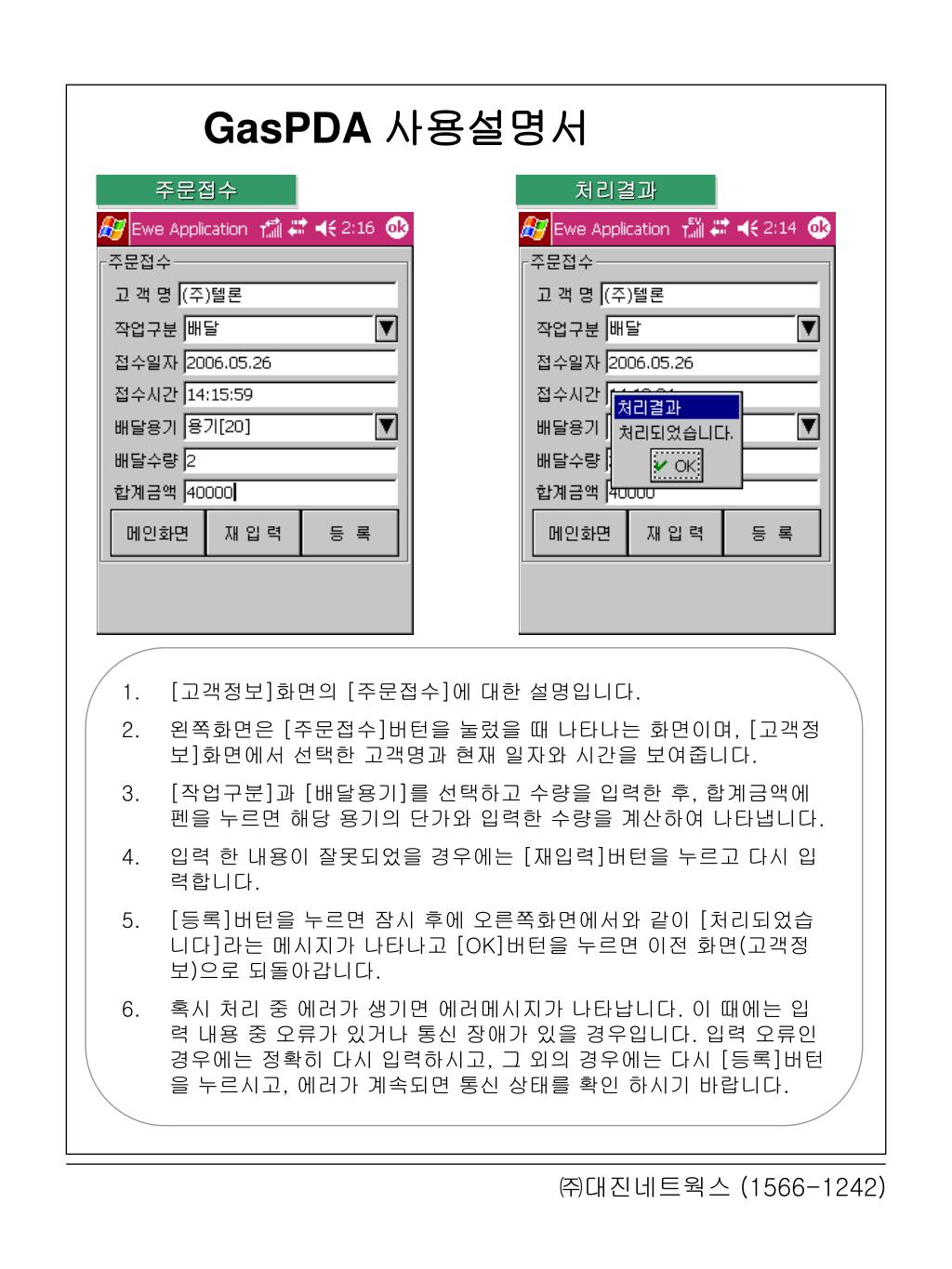

GasPDA 사용설명서 주문접수 처리결과 • [고객정보]화면의 [주문접수]에 대한 설명입니다. • 왼쪽화면은 [주문접수]버턴을 눌렀을 때 나타나는 화면이며, [고객정보]화면에서 선택한 고객명과 현재 일자와 시간을 보여줍니다. • [작업구분]과 [배달용기]를 선택하고 수량을 입력한 후, 합계금액에 펜을 누르면 해당 용기의 단가와 입력한 수량을 계산하여 나타냅니다. • 입력 한 내용이 잘못되었을 경우에는 [재입력]버턴을 누르고 다시 입력합니다. • [등록]버턴을 누르면 잠시 후에 오른쪽화면에서와 같이 [처리되었습니다]라는 메시지가 나타나고 [OK]버턴을 누르면 이전 화면(고객정보)으로 되돌아갑니다. • 혹시 처리 중 에러가 생기면 에러메시지가 나타납니다. 이 때에는 입력 내용 중 오류가 있거나 통신 장애가 있을 경우입니다. 입력 오류인 경우에는 정확히 다시 입력하시고, 그 외의 경우에는 다시 [등록]버턴을 누르시고, 에러가 계속되면 통신 상태를 확인 하시기 바랍니다. ㈜대진네트웍스 (1566-1242)
GasPro 탱크용 발신기 검침 입력결과 • [고객정보]화면의 [검침]에 대한 설명입니다. • 왼쪽화면은 [검침]버턴을 눌렀을 때 나타나는 화면이며, 현재 년도와 • 월을 보여줍니다. • 3. 검침입력하고자 하는 고객명을 선택하고 [검침량]란에 갑을 입력한 후 • [입력]버턴을 누르면, 그리드의 해당 라인의 [당검침]의 값이 입력한 값 • 으로 바뀌어집니다. 이 때 서버에도 등록이 되어져 있는 상태입니다. • 4. 같은 내용으로 계속 반복하여 입력합니다. • 5. 입력한 내용은 PC의 PDA메뉴 중 [PDA검침자료처리]에서 확인할 수 있 • 습니다. ㈜대진네트웍스 (1566-1242)

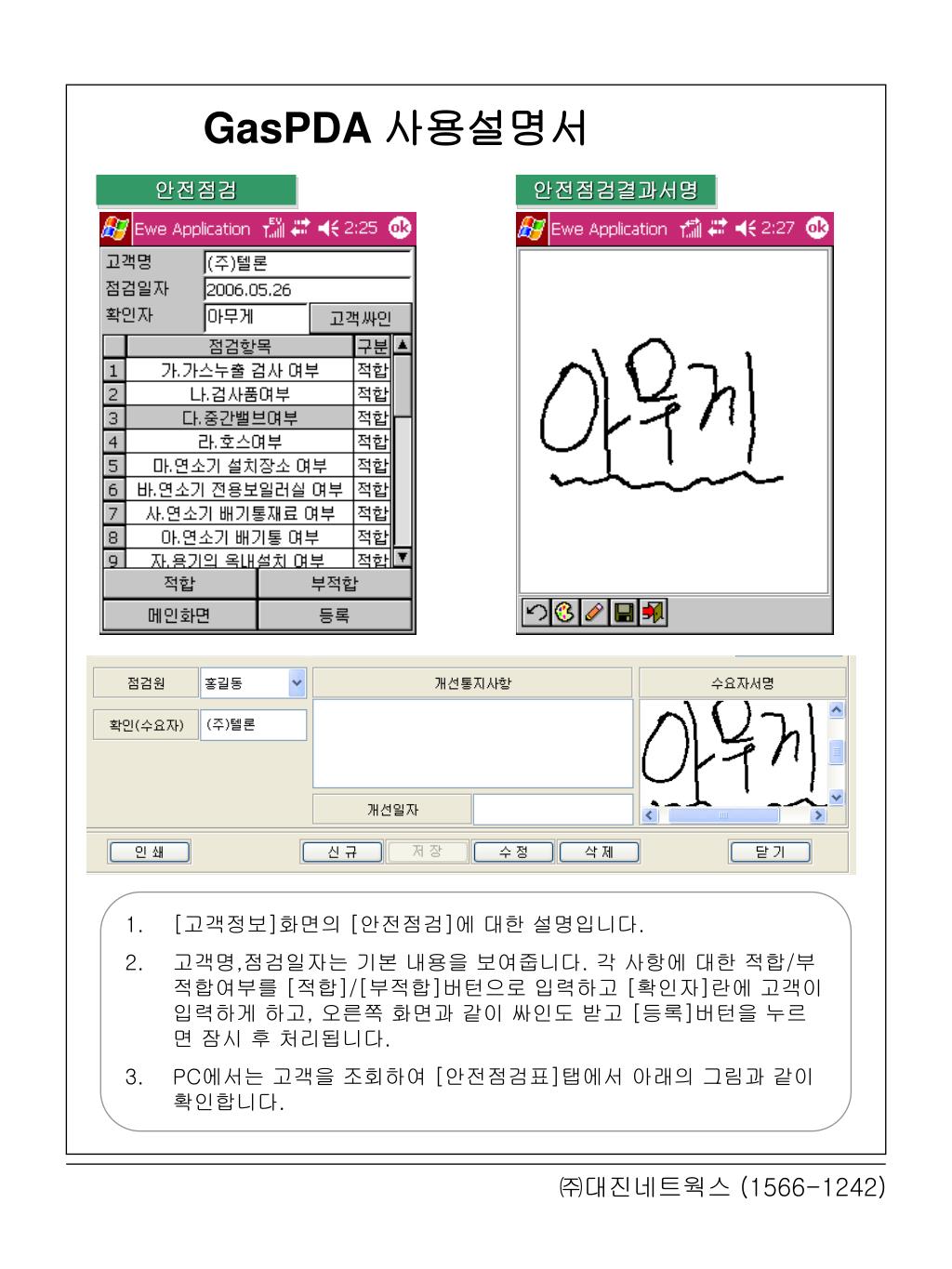

GasPDA 사용설명서 안전점검 안전점검결과서명 • [고객정보]화면의 [안전점검]에 대한 설명입니다. • 고객명,점검일자는 기본 내용을 보여줍니다. 각 사항에 대한 적합/부적합여부를 [적합]/[부적합]버턴으로 입력하고 [확인자]란에 고객이 입력하게 하고, 오른쪽 화면과 같이 싸인도 받고 [등록]버턴을 누르면 잠시 후 처리됩니다. • PC에서는 고객을 조회하여 [안전점검표]탭에서 아래의 그림과 같이 확인합니다. ㈜대진네트웍스 (1566-1242)

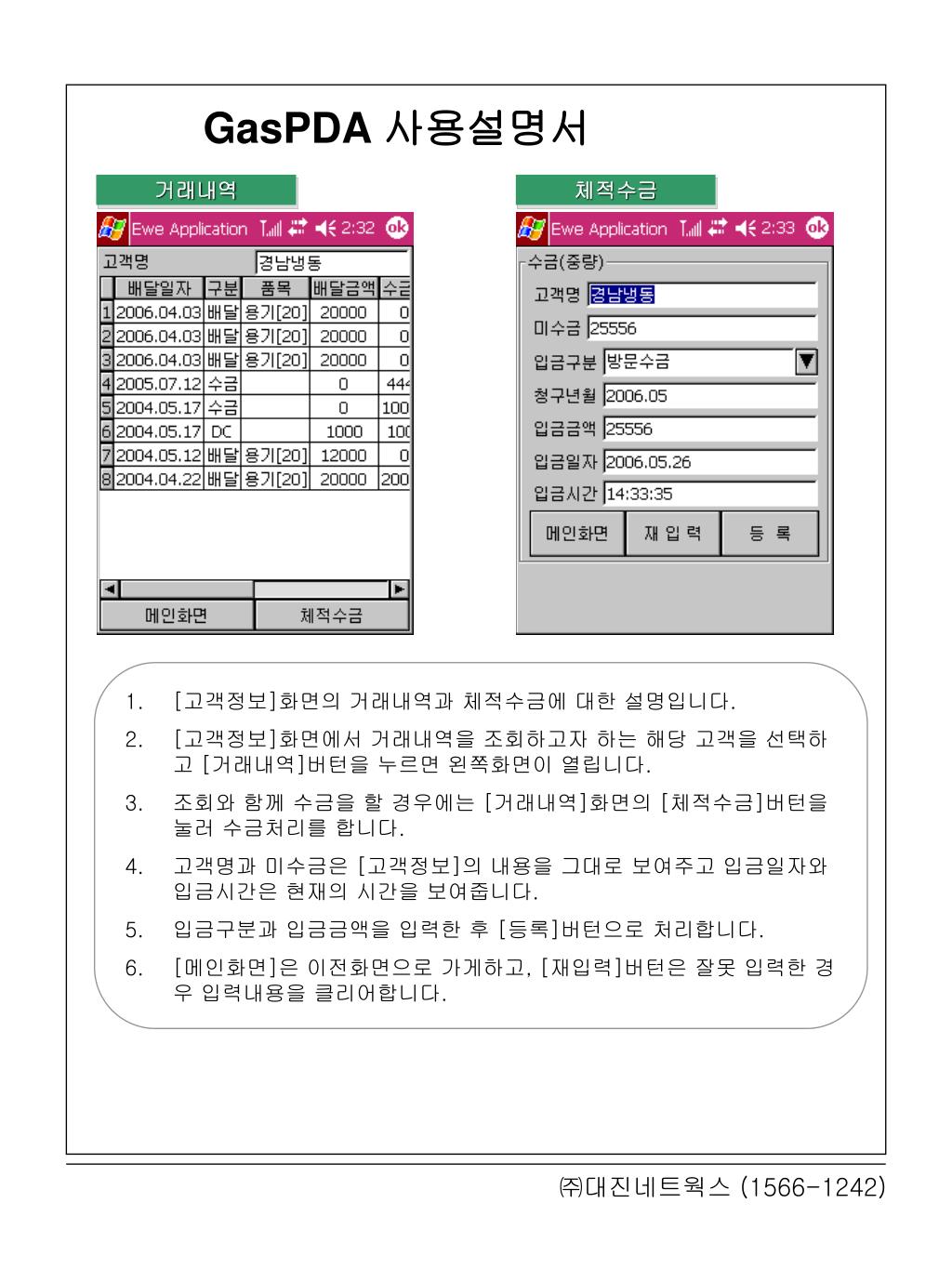

GasPDA 사용설명서 거래내역 체적수금 • [고객정보]화면의 거래내역과 체적수금에 대한 설명입니다. • [고객정보]화면에서 거래내역을 조회하고자 하는 해당 고객을 선택하고 [거래내역]버턴을 누르면 왼쪽화면이 열립니다. • 조회와 함께 수금을 할 경우에는 [거래내역]화면의 [체적수금]버턴을 눌러 수금처리를 합니다. • 고객명과 미수금은 [고객정보]의 내용을 그대로 보여주고 입금일자와 입금시간은 현재의 시간을 보여줍니다. • 입금구분과 입금금액을 입력한 후 [등록]버턴으로 처리합니다. • [메인화면]은 이전화면으로 가게하고, [재입력]버턴은 잘못 입력한 경우 입력내용을 클리어합니다. ㈜대진네트웍스 (1566-1242)

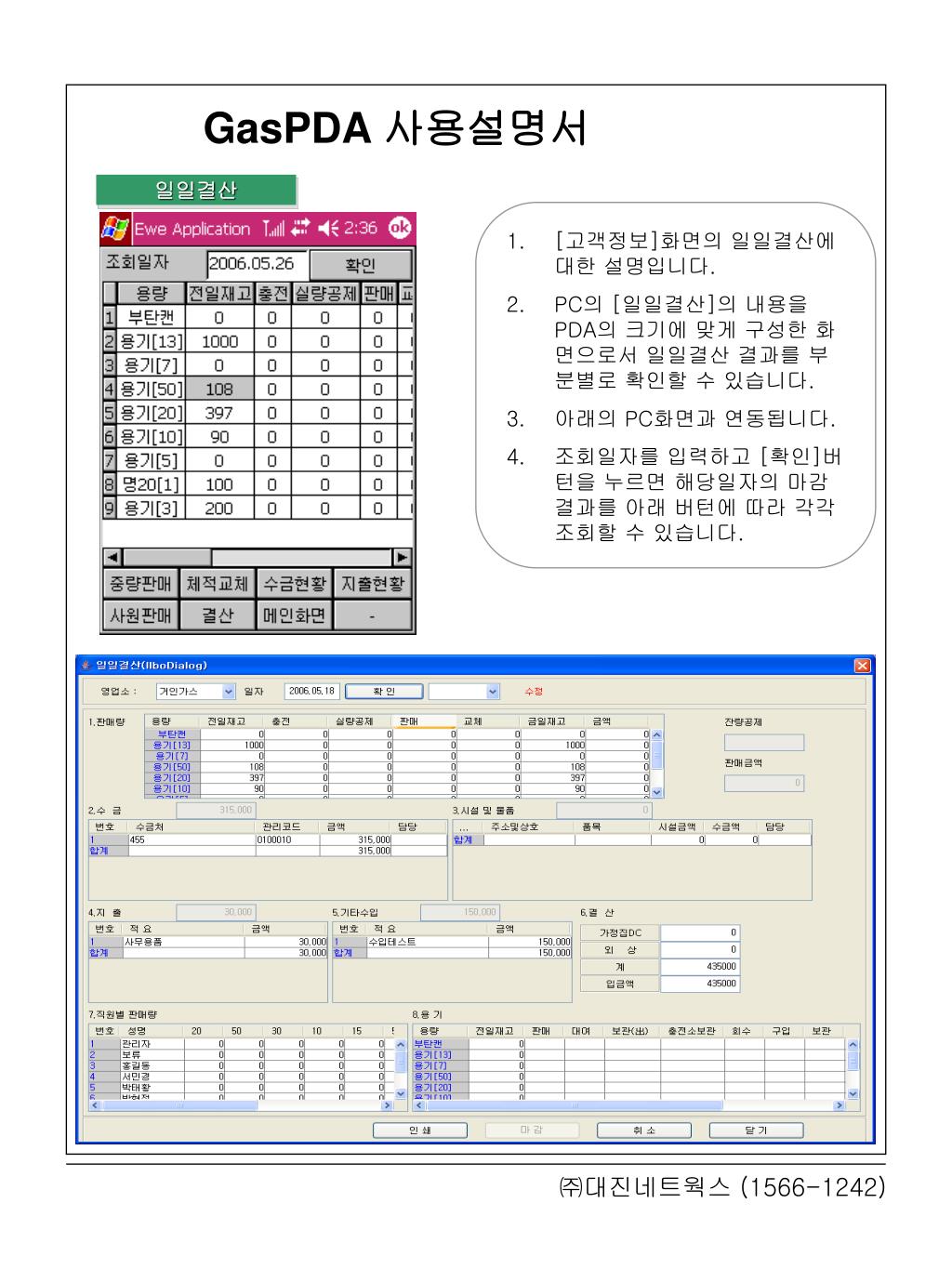

GasPDA 사용설명서 일일결산 • [고객정보]화면의 일일결산에 대한 설명입니다. • PC의 [일일결산]의 내용을 PDA의 크기에 맞게 구성한 화면으로서 일일결산 결과를 부분별로 확인할 수 있습니다. • 아래의 PC화면과 연동됩니다. • 조회일자를 입력하고 [확인]버턴을 누르면 해당일자의 마감 결과를 아래 버턴에 따라 각각 조회할 수 있습니다. ㈜대진네트웍스 (1566-1242)

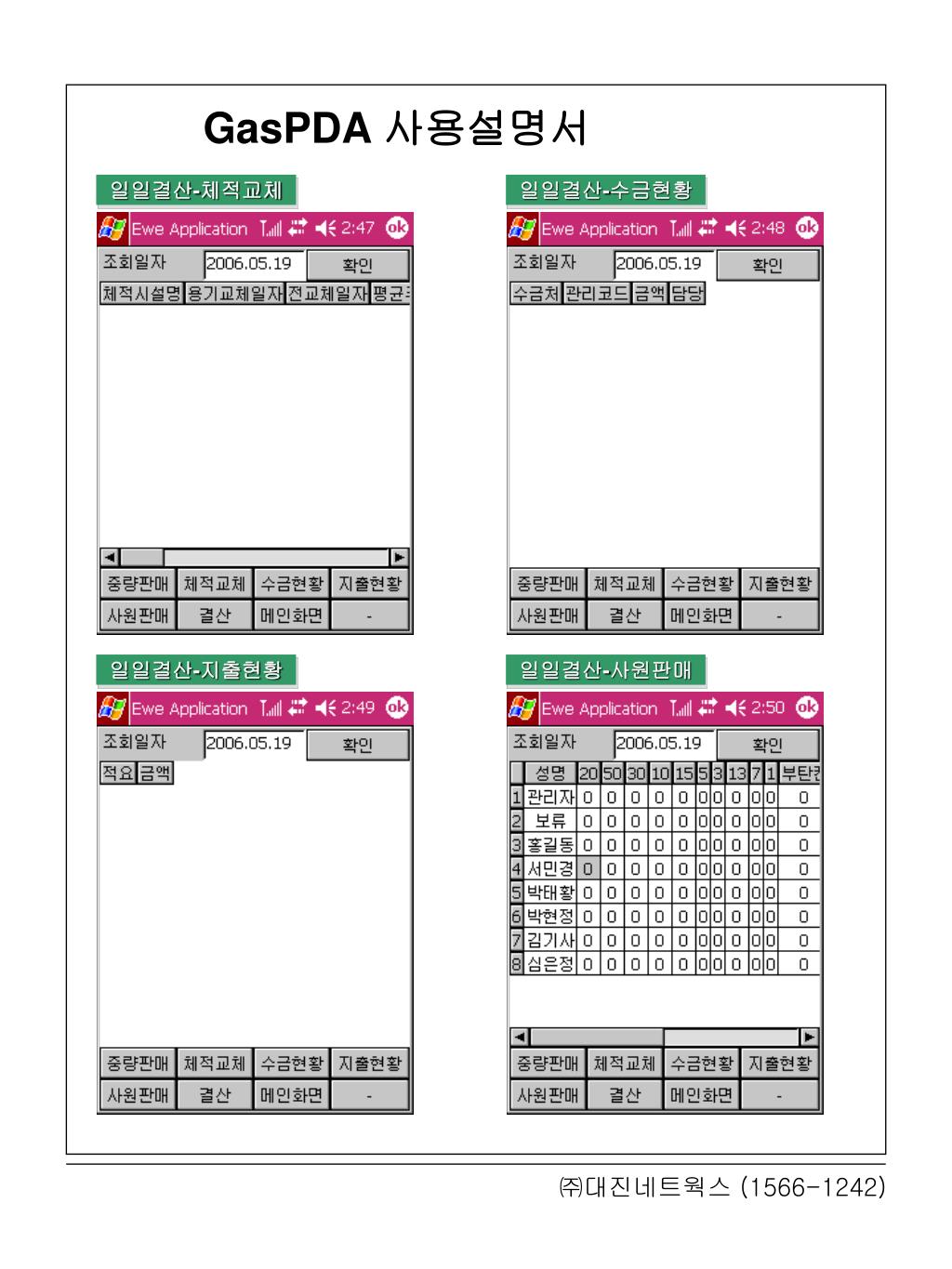

GasPDA 사용설명서 일일결산-체적교체 일일결산-수금현황 일일결산-지출현황 일일결산-사원판매 ㈜대진네트웍스 (1566-1242)

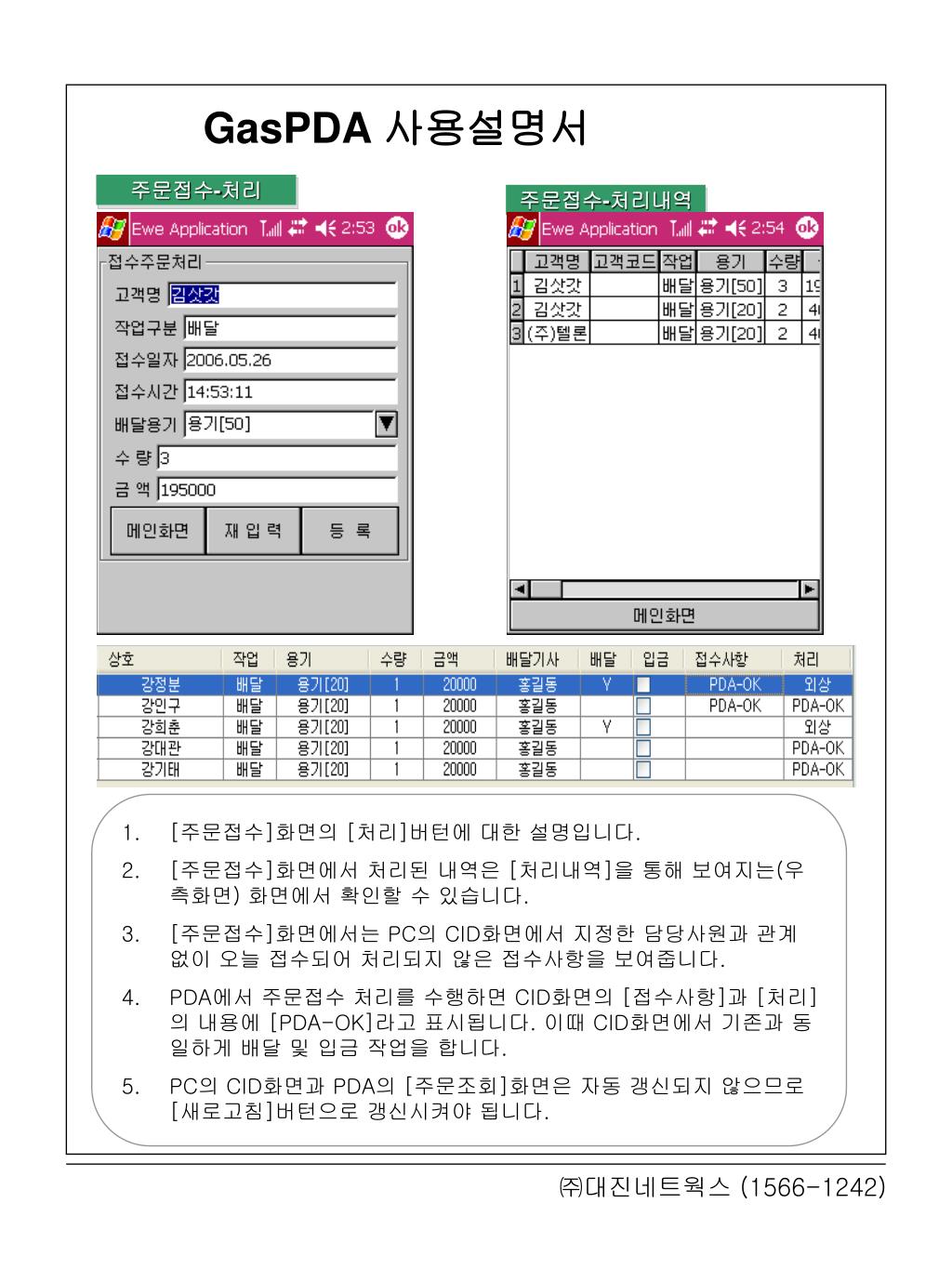

GasPDA 사용설명서 주문접수-처리 주문접수-처리내역 • [주문접수]화면의 [처리]버턴에 대한 설명입니다. • [주문접수]화면에서 처리된 내역은 [처리내역]을 통해 보여지는(우측화면) 화면에서 확인할 수 있습니다. • [주문접수]화면에서는 PC의 CID화면에서 지정한 담당사원과 관계없이 오늘 접수되어 처리되지 않은 접수사항을 보여줍니다. • PDA에서 주문접수 처리를 수행하면 CID화면의 [접수사항]과 [처리]의 내용에 [PDA-OK]라고 표시됩니다. 이때 CID화면에서 기존과 동일하게 배달 및 입금 작업을 합니다. • PC의 CID화면과 PDA의 [주문조회]화면은 자동 갱신되지 않으므로 [새로고침]버턴으로 갱신시켜야 됩니다. ㈜대진네트웍스 (1566-1242)

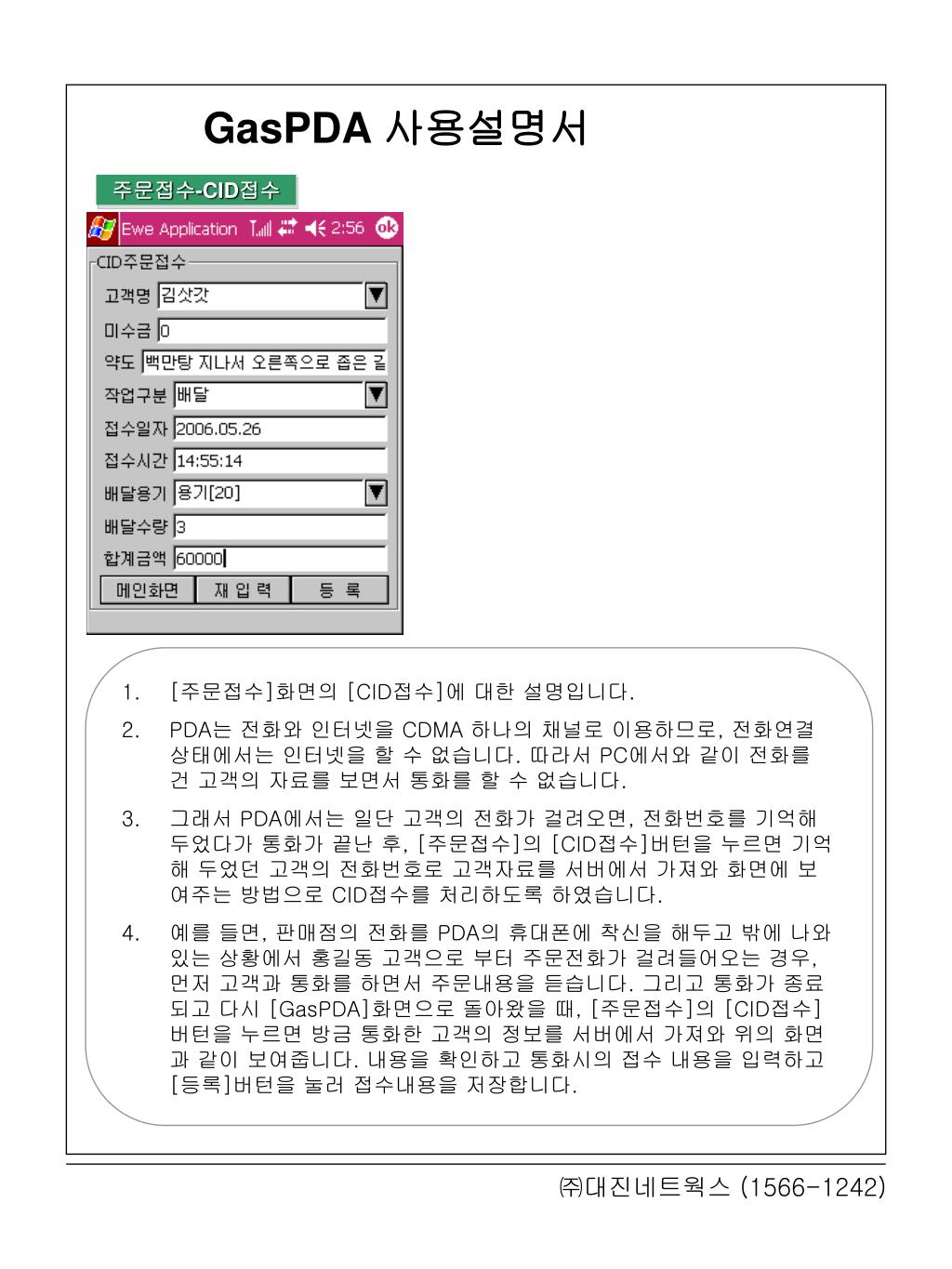

GasPDA 사용설명서 주문접수-CID접수 • [주문접수]화면의 [CID접수]에 대한 설명입니다. • PDA는 전화와 인터넷을 CDMA 하나의 채널로 이용하므로, 전화연결 상태에서는 인터넷을 할 수 없습니다. 따라서 PC에서와 같이 전화를 건 고객의 자료를 보면서 통화를 할 수 없습니다. • 그래서 PDA에서는 일단 고객의 전화가 걸려오면, 전화번호를 기억해 두었다가 통화가 끝난 후, [주문접수]의 [CID접수]버턴을 누르면 기억해 두었던 고객의 전화번호로 고객자료를 서버에서 가져와 화면에 보여주는 방법으로 CID접수를 처리하도록 하였습니다. • 예를 들면, 판매점의 전화를 PDA의 휴대폰에 착신을 해두고 밖에 나와 있는 상황에서 홍길동 고객으로 부터 주문전화가 걸려들어오는 경우, 먼저 고객과 통화를 하면서 주문내용을 듣습니다. 그리고 통화가 종료되고 다시 [GasPDA]화면으로 돌아왔을 때, [주문접수]의 [CID접수]버턴을 누르면 방금 통화한 고객의 정보를 서버에서 가져와 위의 화면과 같이 보여줍니다. 내용을 확인하고 통화시의 접수 내용을 입력하고 [등록]버턴을 눌러 접수내용을 저장합니다. ㈜대진네트웍스 (1566-1242)

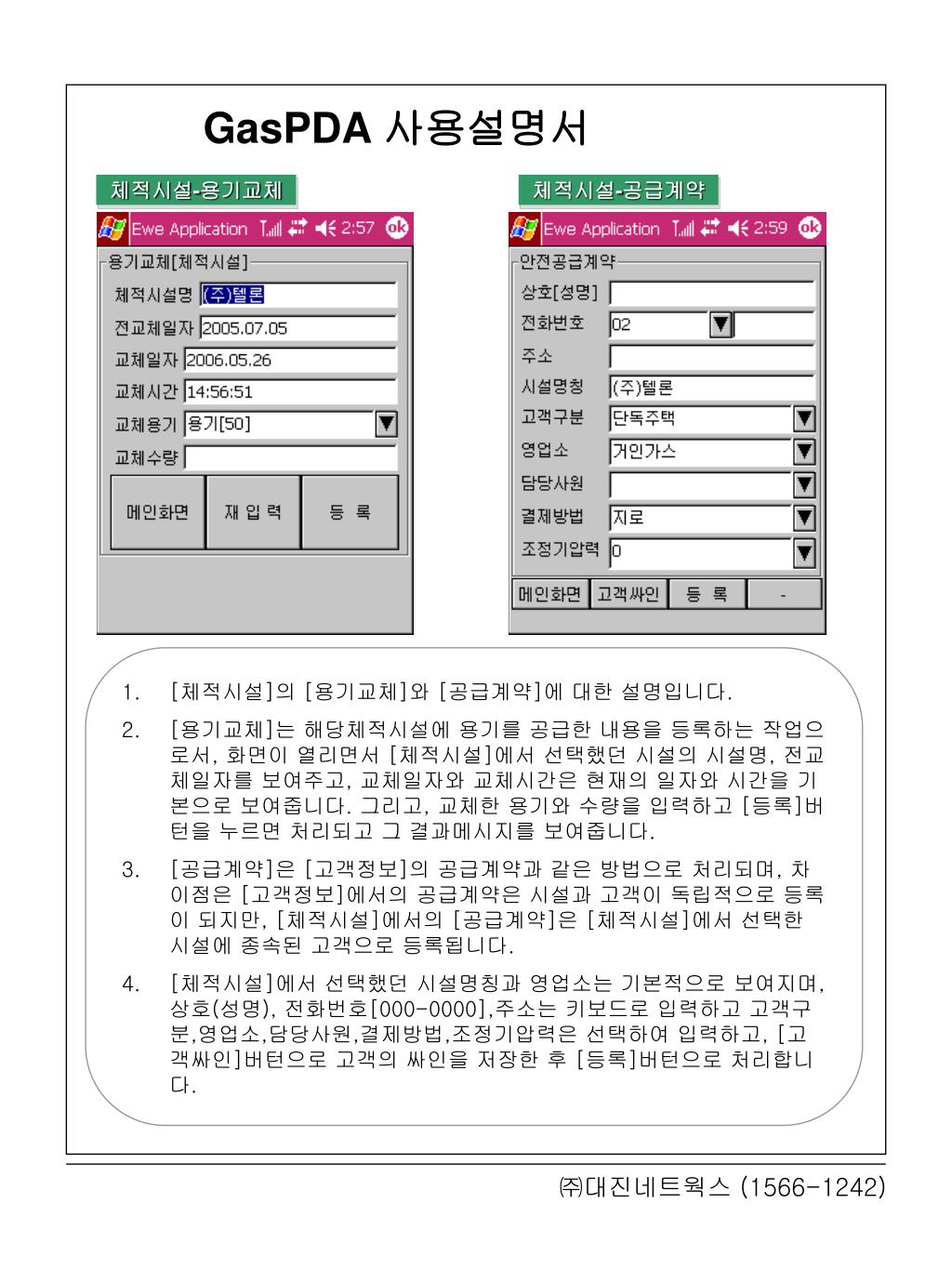

GasPDA 사용설명서 체적시설-용기교체 체적시설-공급계약 • [체적시설]의 [용기교체]와 [공급계약]에 대한 설명입니다. • [용기교체]는 해당체적시설에 용기를 공급한 내용을 등록하는 작업으로서, 화면이 열리면서 [체적시설]에서 선택했던 시설의 시설명, 전교체일자를 보여주고, 교체일자와 교체시간은 현재의 일자와 시간을 기본으로 보여줍니다. 그리고, 교체한 용기와 수량을 입력하고 [등록]버턴을 누르면 처리되고 그 결과메시지를 보여줍니다. • [공급계약]은 [고객정보]의 공급계약과 같은 방법으로 처리되며, 차이점은 [고객정보]에서의 공급계약은 시설과 고객이 독립적으로 등록이 되지만, [체적시설]에서의 [공급계약]은 [체적시설]에서 선택한 시설에 종속된 고객으로 등록됩니다. • [체적시설]에서 선택했던 시설명칭과 영업소는 기본적으로 보여지며, 상호(성명), 전화번호[000-0000],주소는 키보드로 입력하고 고객구분,영업소,담당사원,결제방법,조정기압력은 선택하여 입력하고, [고객싸인]버턴으로 고객의 싸인을 저장한 후 [등록]버턴으로 처리합니다. ㈜대진네트웍스 (1566-1242)

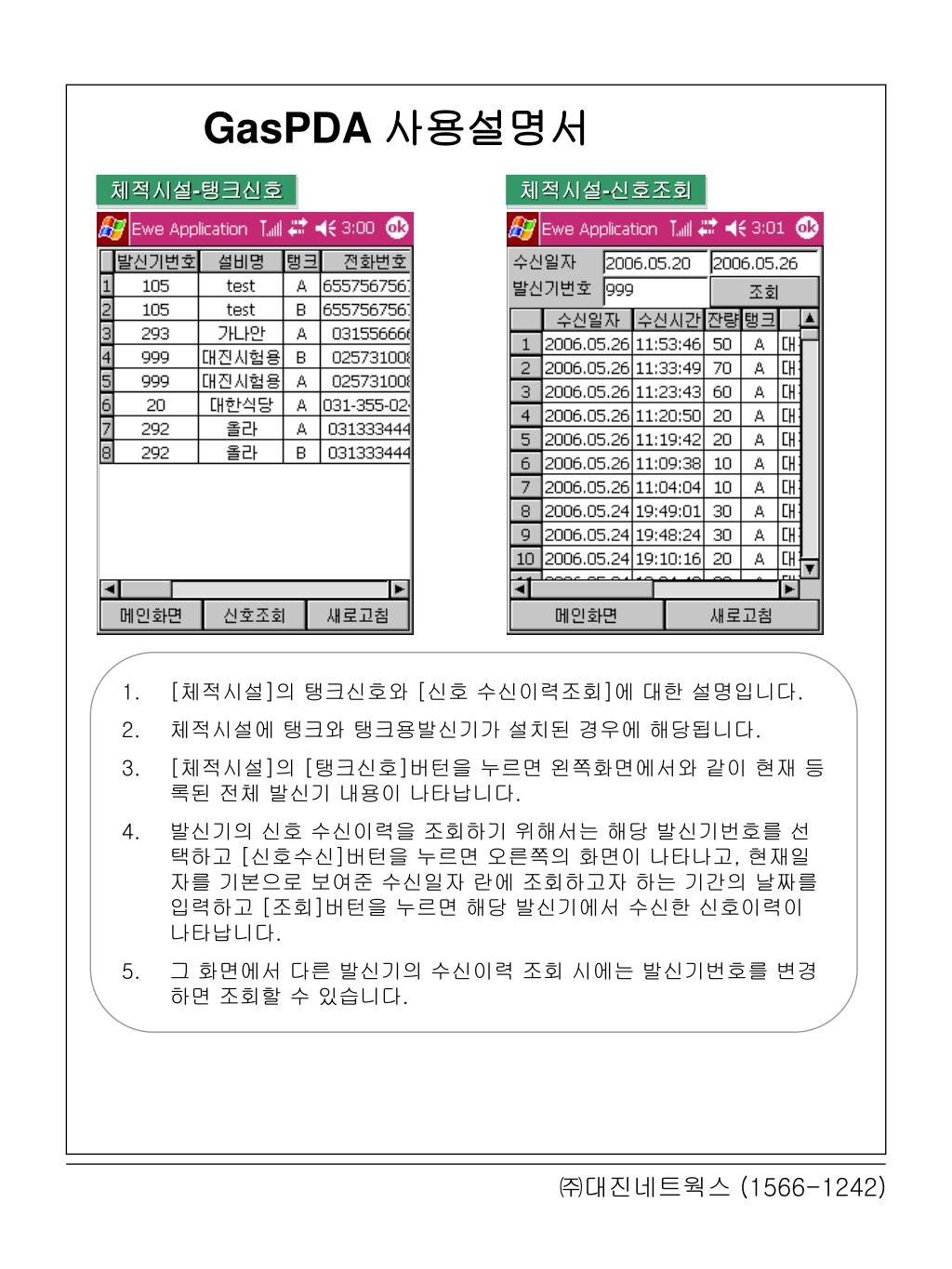

GasPDA 사용설명서 체적시설-탱크신호 체적시설-신호조회 • [체적시설]의 탱크신호와 [신호 수신이력조회]에 대한 설명입니다. • 체적시설에 탱크와 탱크용발신기가 설치된 경우에 해당됩니다. • [체적시설]의 [탱크신호]버턴을 누르면 왼쪽화면에서와 같이 현재 등록된 전체 발신기 내용이 나타납니다. • 발신기의 신호 수신이력을 조회하기 위해서는 해당 발신기번호를 선택하고 [신호수신]버턴을 누르면 오른쪽의 화면이 나타나고, 현재일자를 기본으로 보여준 수신일자 란에 조회하고자 하는 기간의 날짜를 입력하고 [조회]버턴을 누르면 해당 발신기에서 수신한 신호이력이 나타납니다. • 그 화면에서 다른 발신기의 수신이력 조회 시에는 발신기번호를 변경하면 조회할 수 있습니다. ㈜대진네트웍스 (1566-1242)

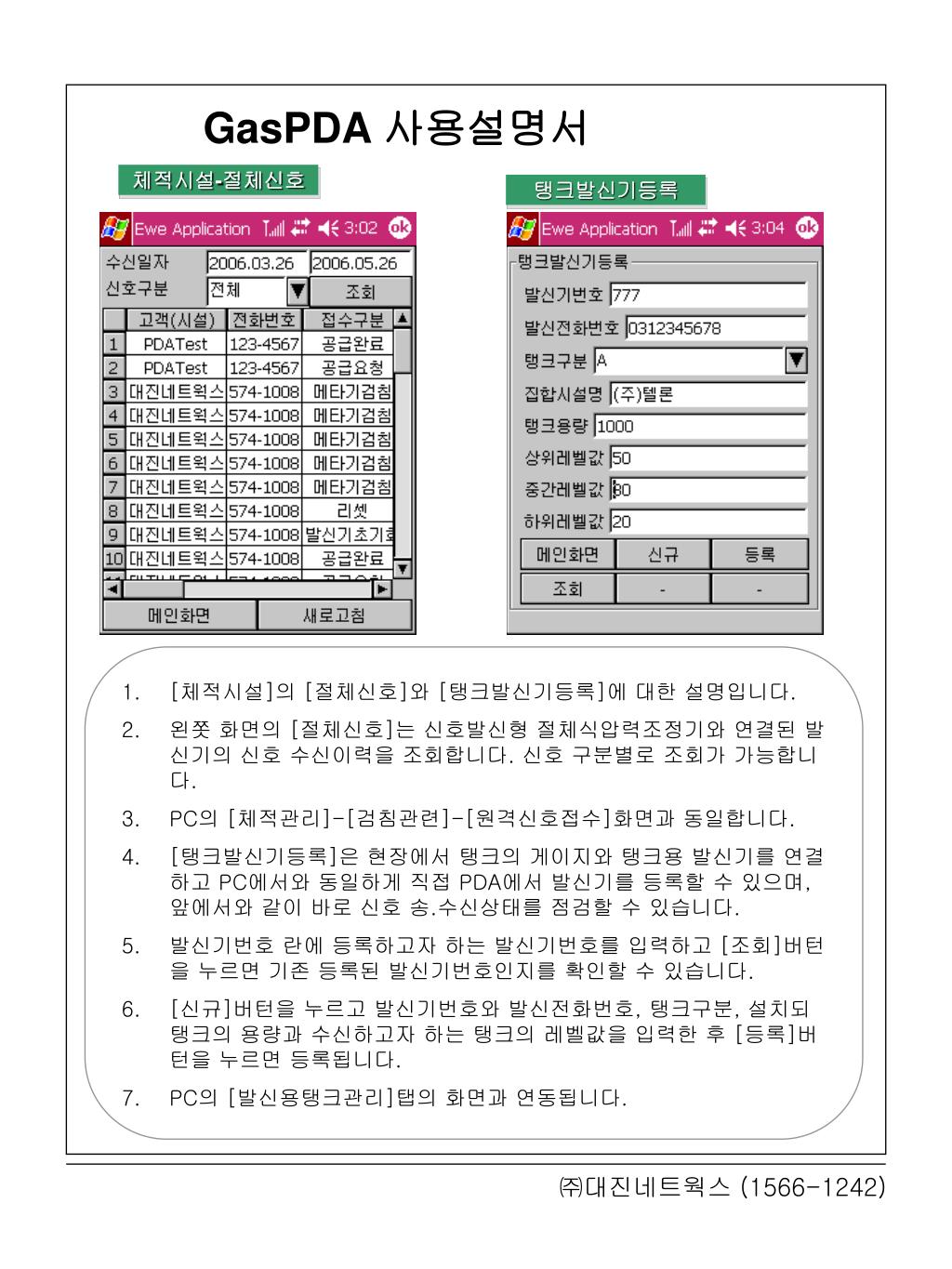

GasPDA 사용설명서 체적시설-절체신호 탱크발신기등록 • [체적시설]의 [절체신호]와 [탱크발신기등록]에 대한 설명입니다. • 왼쫏 화면의 [절체신호]는 신호발신형 절체식압력조정기와 연결된 발신기의 신호 수신이력을 조회합니다. 신호 구분별로 조회가 가능합니다. • PC의 [체적관리]-[검침관련]-[원격신호접수]화면과 동일합니다. • [탱크발신기등록]은 현장에서 탱크의 게이지와 탱크용 발신기를 연결하고 PC에서와 동일하게 직접 PDA에서 발신기를 등록할 수 있으며, 앞에서와 같이 바로 신호 송.수신상태를 점검할 수 있습니다. • 발신기번호 란에 등록하고자 하는 발신기번호를 입력하고 [조회]버턴을 누르면 기존 등록된 발신기번호인지를 확인할 수 있습니다. • [신규]버턴을 누르고 발신기번호와 발신전화번호, 탱크구분, 설치되 탱크의 용량과 수신하고자 하는 탱크의 레벨값을 입력한 후 [등록]버턴을 누르면 등록됩니다. • PC의 [발신용탱크관리]탭의 화면과 연동됩니다. ㈜대진네트웍스 (1566-1242)
GasPDA 사용설명서 교체주기-용기교체 교체주기-처리내역 • [교체주기]의 [용기교체]와 [처리내역]에 대한 설명입니다. • [교체주기]는 체적시설의 용기교체 주기를 계산하여 해당 자료를 보여주는 화면으로서, 계획배달과 관련된 내용입니다. • 계산에 의해 선택된 시설에 대해서 용기를 교체하고 그 결과를 등록하는 화면입니다. [교체주기]에서 선택한 체적시설명과 전교체일자, 현재 PDA의 날짜와 시간을 보여줍니다. 교체용기와 교체수량을 입력하고 [등록]버턴을 눌러 처리합니다. • [처리내역]은 왼쪽화면에서 처리된 용기교체내역을 보여줍니다. • PC의 [용기교체관리]탭의 화면과 연동됩니다. ㈜대진네트웍스 (1566-1242)
