  1. 断路器 • 断路器的作用 • 断路器的型号 • 断路器的技术参数 • 断路器的基本结构 • 常用断路器简介

  2. 一、断路器的作用 接通断开正常运行的电路 • 控制作用: • 保护作用:与继电保护装置配合,断开故障回路或元件

  3. 1 2 4 5 6 7 8 3 N:户内 G-改进型 特殊环境代号 额定电压： 产品设计序号：以数字表示 装设环境标识 以电力系统线电压表示（KV） 引进产品有时以最高电压表示 额定开断电流 S:少油断路器 补充特性标识： F-分相操作 W:户外 额定电流(A) C-有手车装置 L:六氟化硫(SF6)断路器 产品标识 Z:真空断路器 断路器型号

  4. 正常运行 操作性能 短路稳定性 机械特性 额定电压(KV) 断路器的基本技术参数 最高工作电压(KV) 额定电流(KA) 额定开断电流(KA) 关合电流(KA) 动稳定电流(KA) 热稳定电流(KA) 固有分闸时间(S) 合闸时间(S) 配用操动机构型号

  5. 断路器的基本结构

  6. 通断元件 中间传动机构 绝缘支撑件 操动机构 基座

  7. 通断元件：是断路器的核心部分，由触头、导电部分、灭弧介质、灭弧室组成；通断元件：是断路器的核心部分，由触头、导电部分、灭弧介质、灭弧室组成； • 操动机构：是使断路器分闸、合闸并将断路器保持在合闸位置的设备；

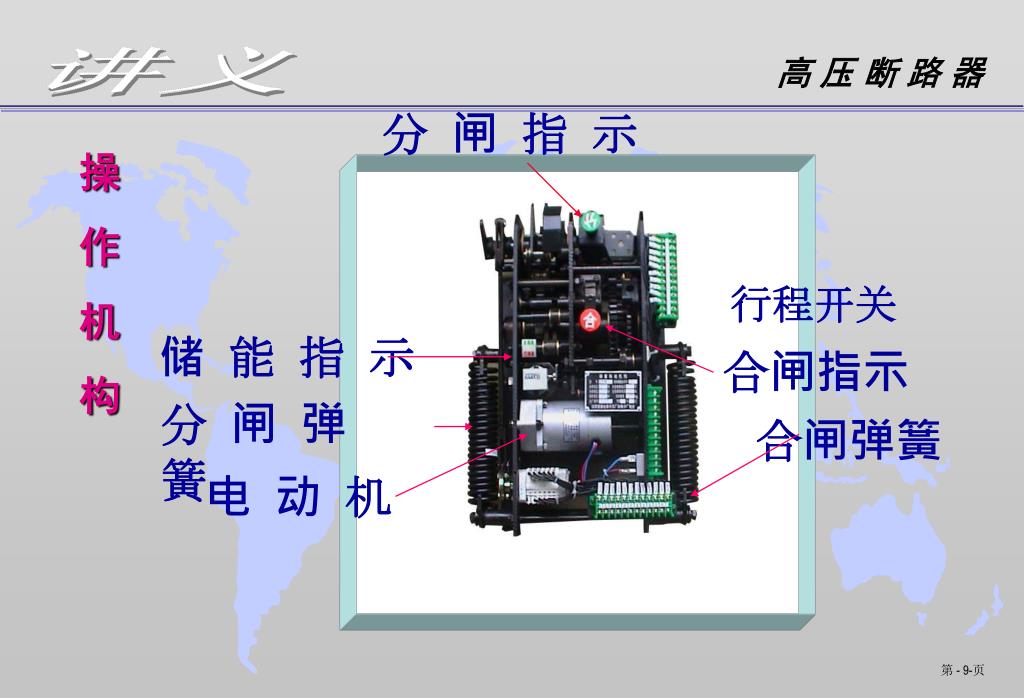

  8. 分 闸 指 示 操 作 机 构 行程开关 储 能 指 示 合闸指示 分 闸 弹 簧 合闸弹簧 电 动 机

  9. 中间传动机构：用来将操动机构与通断元件联系起来的设备；中间传动机构：用来将操动机构与通断元件联系起来的设备； • 绝缘支撑件：保证了带电部分与地的绝缘； • 基座：

  10. 高压断路器简介 • 少油断路器：以绝缘油（变压器油）作为灭弧介质，其缺点是熄弧时间长，重合性能差

  11. 真空断路器 • 真空断路器是在真空容器中利用真空的绝缘和灭弧性能关合和开断电流的设备，因其具有开断能力强、开断时间短、体积小、重量轻、寿命长、适宜频繁操作、不需要经常检修等优点，在配电系统中得到了普遍应用。

  12. 常 用 的 真 空 灭 弧 室 玻 璃 灭 弧 室 陶 瓷 灭 弧 室

  13. 六氟化硫（SF6）断路器 • 以SF6气体作为绝缘介质和灭弧介质的断路器，因SF6气体良好的绝缘性能和灭弧能力， SF6断路器在电力系统中得到了广泛的应用。

  14. 断路器的选择 • 种类和型式 • 额定电压 • 额定电流 • 开断能力的校验 • 关合能力的校验 • 热稳定校验 • 动稳定校验
