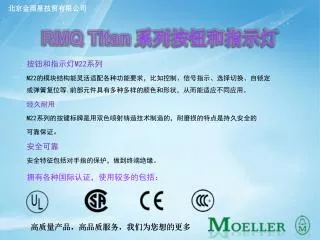

RMQ Titan 系列按钮和指示灯. 按钮和指示灯 M22 系列. M22 的模块结构能灵活适配各种功能要求，比如控制、信号指示、选择切换、自锁定或弹簧复位等 . 前部元件具有多种多样的颜色和形状，从而能适应不同应用 。. 经久耐用. M22 系列的按键标牌是用双色喷射铸造技术制造的，耐磨损的特点是持久安全的可靠保证 。. 安全可靠. 安全特征包括对手指的保护，做到终端绝缘。. 拥有各种国际认证，使用较多的包括：. 高质量产品，高品质服务，我们为您想的更多. M22 成套 按钮 及 指示灯 选型说明. M 22 S - □ - □/□
