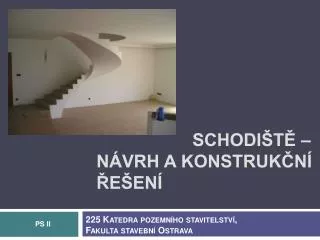

  1. Schodiště – návrh a konstrukční řešení PS II 225 Katedra pozemního stavitelství, Fakulta stavební Ostrava

  2. Schodiště – návrh schodišť

  3. Schodiště - názvosloví

  4. Schodiště – návrh • Postup návrhu schodiště z hlediska statiky: • Při návrhu dispozice objektu a umístění nosných konstrukcí uvažovat s uložením schodišťových ramen a podest pro navržený typ schodiště • Uložení schodišťového ramene na podestu (podestový nosník) • Deskové schodiště, schodnicové schodiště • Uložení schodišťového ramene do schodišťových zdí • Vřetenové, vetknuté schodiště

  5. Schodiště – řešení uložení schodišť na nosné kce.

  6. Schodiště – ukázky konstrukce

  7. Schodiště – ukázky konstrukce

  8. Schodiště – ukázky konstrukce

  9. Schodiště – návrh • Návrhu schodiště z hlediska požární odolnosti: • navrhujeme dle ČSN 73 0802 • Schodiště navrhujeme jako chráněné únikové cesty • Jako nechráněné únikové cesty v objektech kde: • budov nižších než 9m • schodiště spojuje maximálně dvě nadzemní podlaží • schodiště spojuje podzemní a první nadzemní podlaží a lze jej v případě požáru oddělit od ostatních prostor nadzemních podlaží

  10. Schodiště – návrh Návrhu schodiště z hlediska požární odolnosti: Návrh schodiště jako chráněné únikové cesty: - Musí být komunikačně odděleno od ostatních požárních úseků požárním uzávěrem - Musí být zajištěno větrání přirozeným nebo umělým způsobem

  11. Schodiště – návrh Další požadavky na návrh schodišť:

  12. Schodiště – návrh Schodišťové stupně: 2v + š = 630 v..výška stupně š..šířka stupně • V jednom schodišťovém rameni min. 3 a max. 16 schodišťových stupňů • U pomocných schodišť a u rodinných domů max. 18 schod. stupňů • Všechny schod. stupně musí mít stejnou výšku

  13. Schodiště – návrh Schodišťové stupně:

  14. Doporučené rozměry prvků schodiště: Další požadavky na návrh schodišť:

  15. Schodiště – návrh Schodišťové rameno a podesty:

  16. Schodiště – návrh Schodišťové rameno a podesty:

  17. Schodiště – návrh Schodišťové rameno a podesty:

  18. Schodiště – návrh Schodišťové rameno a podesty:

  19. Schodiště – návrh Schodišťové rameno a podesty:
