第三章电感型传感器与测量电路

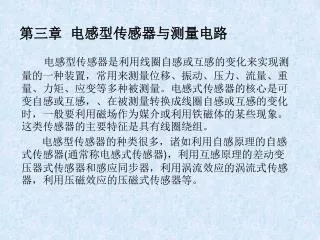

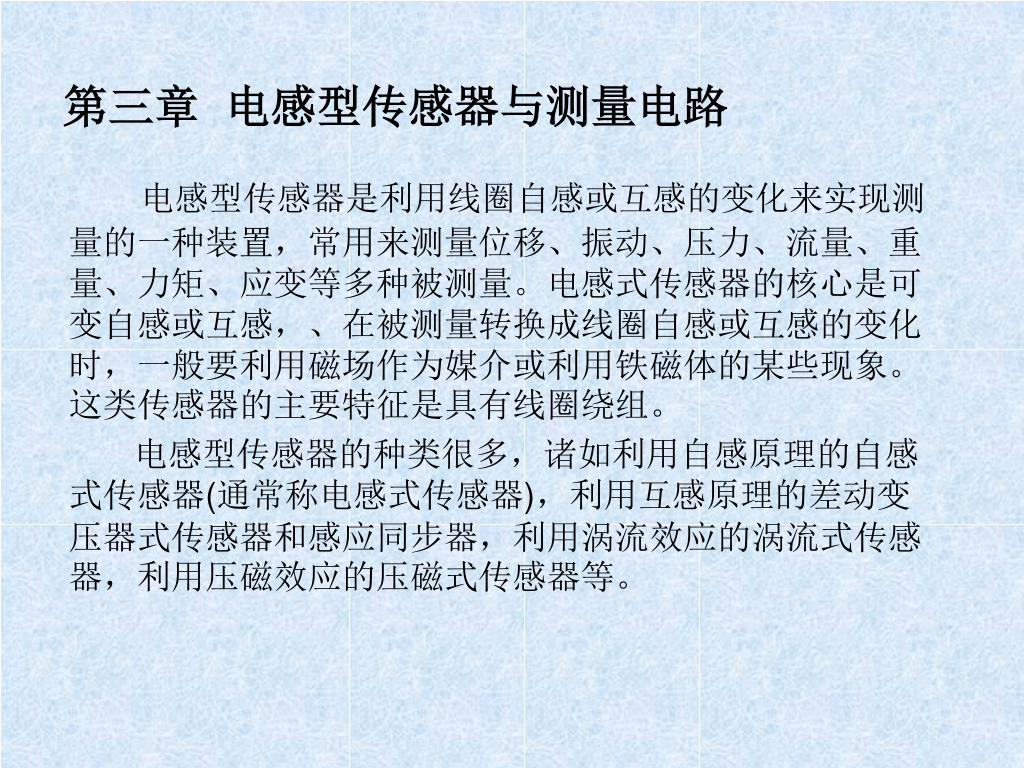

第三章电感型传感器与测量电路 电感型传感器是利用线圈自感或互感的变化来实现测量的一种装置，常用来测量位移、振动、压力、流量、重量、力矩、应变等多种被测量。电感式传感器的核心是可变自感或互感，、在被测量转换成线圈自感或互感的变化时，一般要利用磁场作为媒介或利用铁磁体的某些现象。这类传感器的主要特征是具有线圈绕组。电感型传感器的种类很多，诸如利用自感原理的自感式传感器(通常称电感式传感器)，利用互感原理的差动变压器式传感器和感应同步器，利用涡流效应的涡流式传感器，利用压磁效应的压磁式传感器等。

图3-1 自感工作原理图 3.1 自感式传感器 3.1.1 工作原理自感式传感器是把被测量转换成线圈的自感L变化，通过一定的电路转换成电压或电流输出，图3-1所示为自感式传感器的原理图。尽管在铁芯与衔铁之间存在一个空气间隙δ，但由于其值不大，所以磁路是封闭的。根据电感的定义，线圈中的自感可由下式确定：式中：N——线圈的匝数； Rm——磁路的总磁阻。

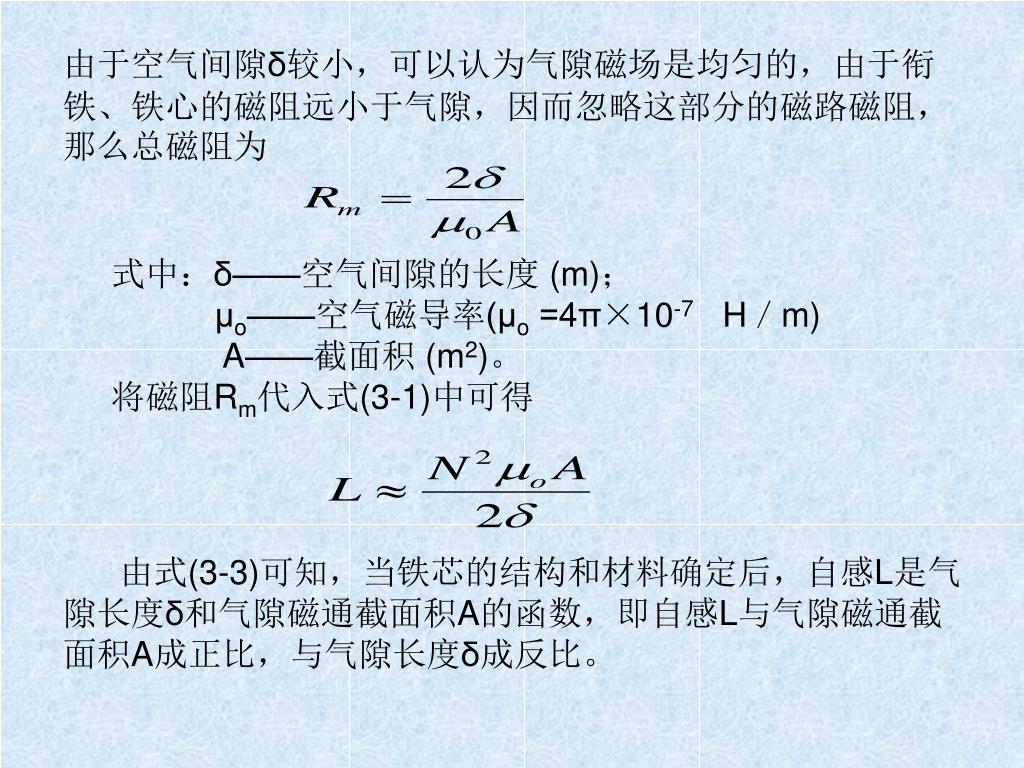

由于空气间隙δ较小，可以认为气隙磁场是均匀的，由于衔铁、铁心的磁阻远小于气隙，因而忽略这部分的磁路磁阻，那么总磁阻为由于空气间隙δ较小，可以认为气隙磁场是均匀的，由于衔铁、铁心的磁阻远小于气隙，因而忽略这部分的磁路磁阻，那么总磁阻为式中：δ——空气间隙的长度 (m)； μo——空气磁导率(μo =4π×10-7 H／m) A——截面积 (m2)。将磁阻Rm代入式(3-1)中可得由式(3-3)可知，当铁芯的结构和材料确定后，自感L是气隙长度δ和气隙磁通截面积A的函数，即自感L与气隙磁通截面积A成正比，与气隙长度δ成反比。

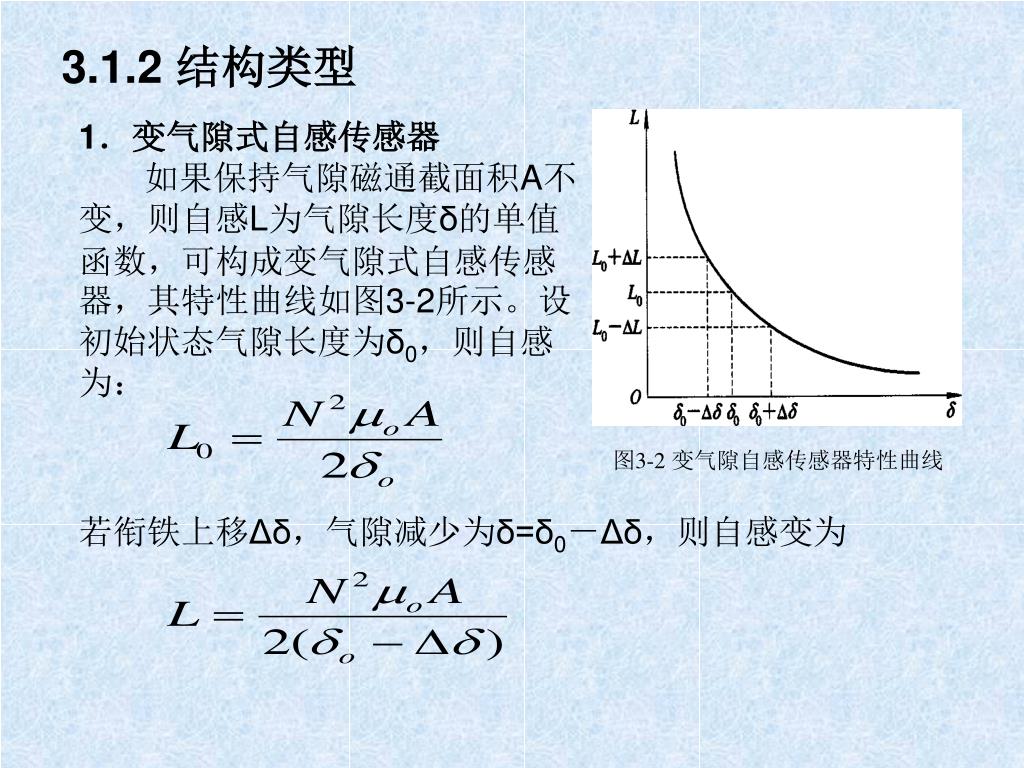

图3-2 变气隙自感传感器特性曲线 3.1.2 结构类型 1．变气隙式自感传感器如果保持气隙磁通截面积A不变，则自感L为气隙长度δ的单值函数，可构成变气隙式自感传感器，其特性曲线如图3-2所示。设初始状态气隙长度为δ0，则自感为：若衔铁上移Δδ，气隙减少为δ=δ0－Δδ，则自感变为

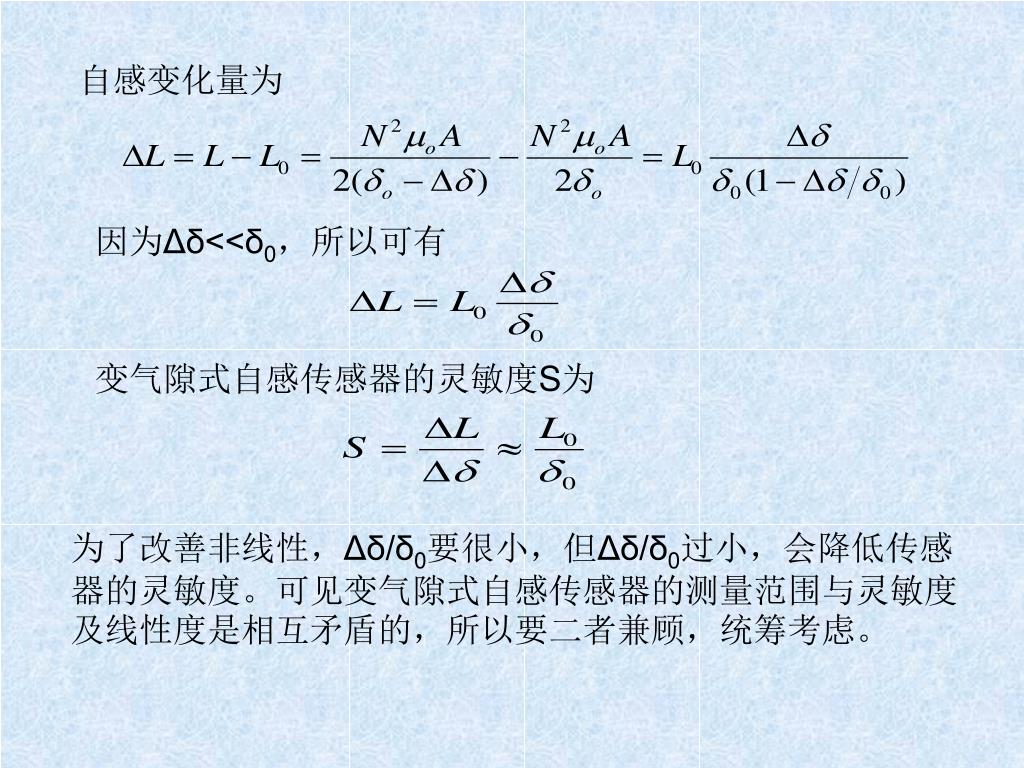

自感变化量为 因为Δδ<<δ0，所以可有变气隙式自感传感器的灵敏度S为为了改善非线性，Δδ/δ0要很小，但Δδ/δ0过小，会降低传感器的灵敏度。可见变气隙式自感传感器的测量范围与灵敏度及线性度是相互矛盾的，所以要二者兼顾，统筹考虑。

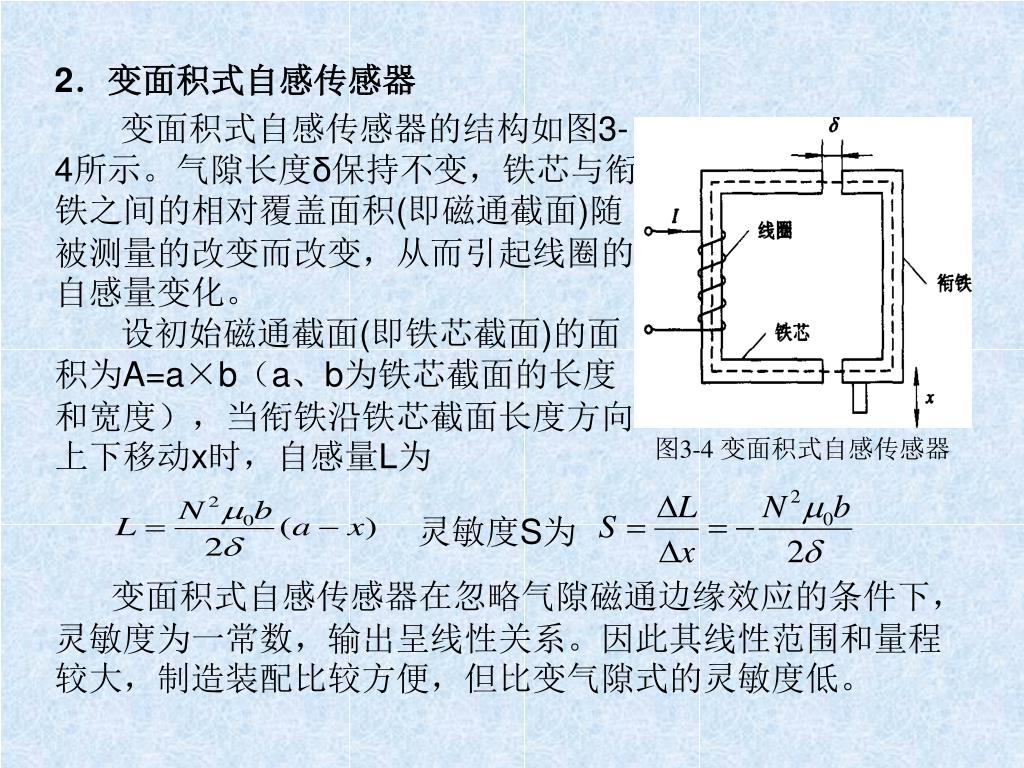

图3-4 变面积式自感传感器 2．变面积式自感传感器变面积式自感传感器的结构如图3-4所示。气隙长度δ保持不变，铁芯与衔铁之间的相对覆盖面积(即磁通截面)随被测量的改变而改变，从而引起线圈的自感量变化。设初始磁通截面(即铁芯截面)的面积为A=a×b（a、b为铁芯截面的长度和宽度），当衔铁沿铁芯截面长度方向上下移动x时，自感量L为灵敏度S为变面积式自感传感器在忽略气隙磁通边缘效应的条件下，灵敏度为一常数，输出呈线性关系。因此其线性范围和量程较大，制造装配比较方便，但比变气隙式的灵敏度低。

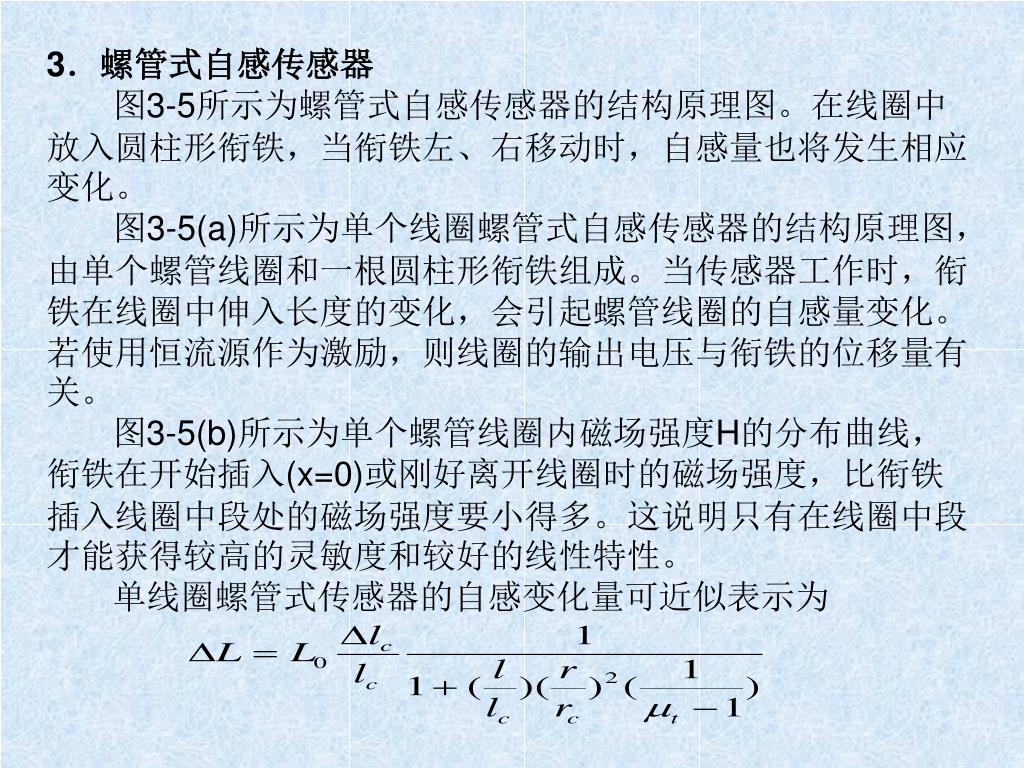

3．螺管式自感传感器 图3-5所示为螺管式自感传感器的结构原理图。在线圈中放入圆柱形衔铁，当衔铁左、右移动时，自感量也将发生相应变化。图3-5(a)所示为单个线圈螺管式自感传感器的结构原理图，由单个螺管线圈和一根圆柱形衔铁组成。当传感器工作时，衔铁在线圈中伸入长度的变化，会引起螺管线圈的自感量变化。若使用恒流源作为激励，则线圈的输出电压与衔铁的位移量有关。图3-5(b)所示为单个螺管线圈内磁场强度H的分布曲线，衔铁在开始插入(x=0)或刚好离开线圈时的磁场强度，比衔铁插入线圈中段处的磁场强度要小得多。这说明只有在线圈中段才能获得较高的灵敏度和较好的线性特性。单线圈螺管式传感器的自感变化量可近似表示为

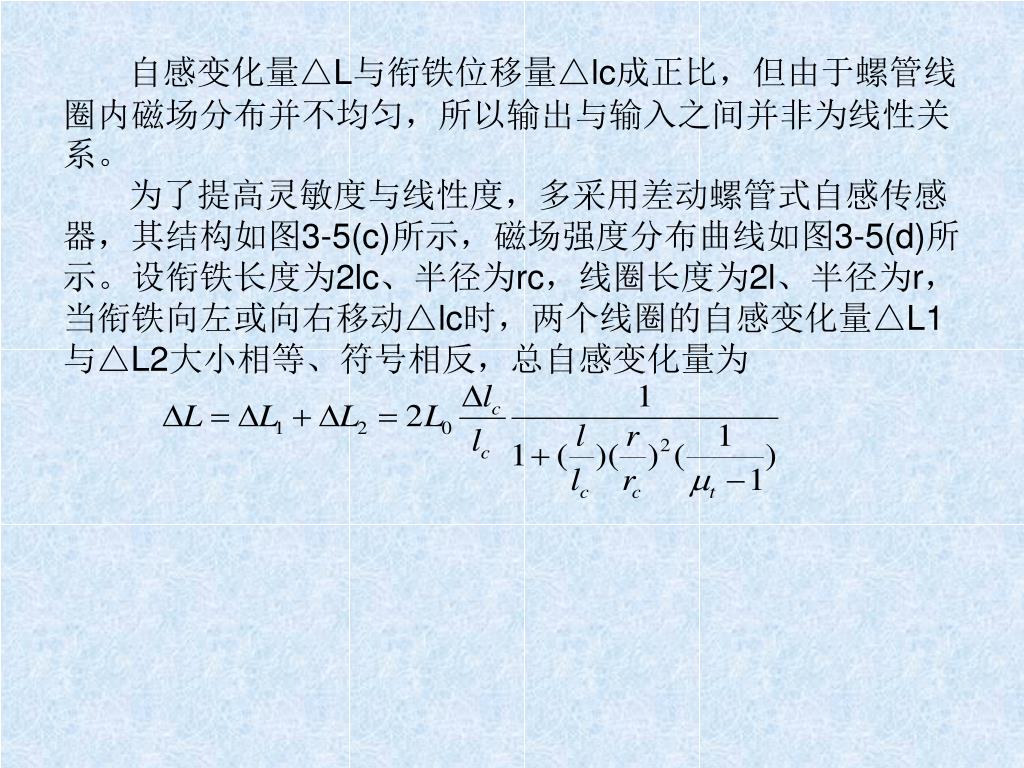

自感变化量△L与衔铁位移量△lc成正比，但由于螺管线圈内磁场分布并不均匀，所以输出与输入之间并非为线性关系。自感变化量△L与衔铁位移量△lc成正比，但由于螺管线圈内磁场分布并不均匀，所以输出与输入之间并非为线性关系。为了提高灵敏度与线性度，多采用差动螺管式自感传感器，其结构如图3-5(c)所示，磁场强度分布曲线如图3-5(d)所示。设衔铁长度为2lc、半径为rc，线圈长度为2l、半径为r，当衔铁向左或向右移动△lc时，两个线圈的自感变化量△L1与△L2大小相等、符号相反，总自感变化量为

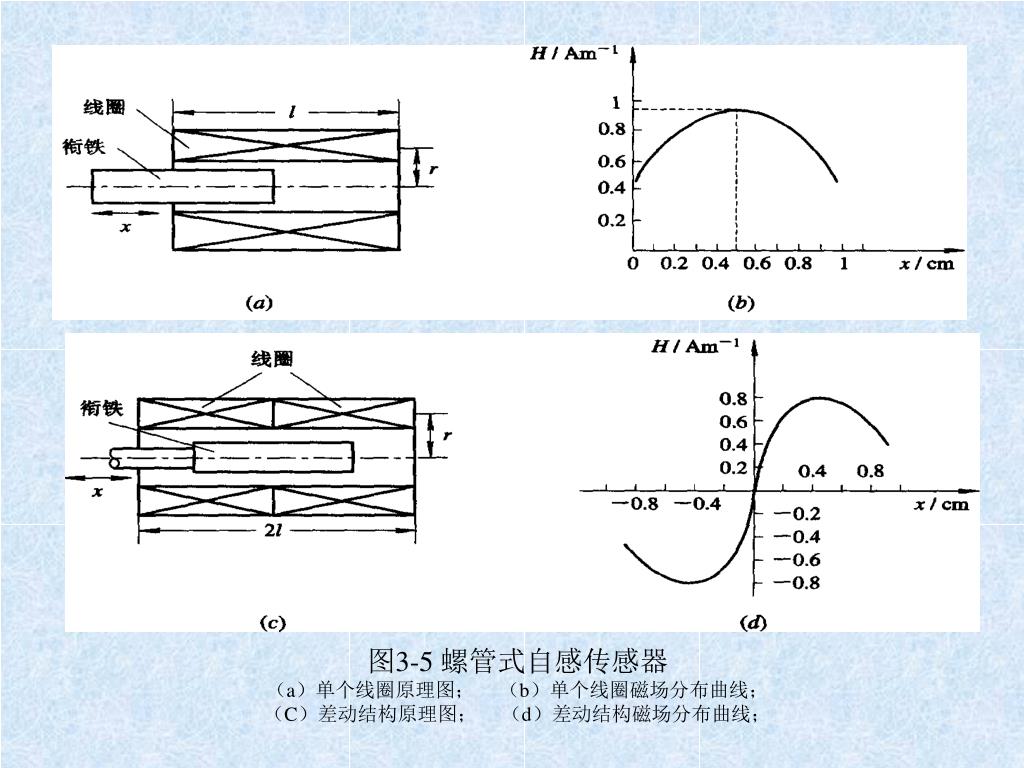

图3-5 螺管式自感传感器 （a）单个线圈原理图；（b）单个线圈磁场分布曲线；（C）差动结构原理图；（d）差动结构磁场分布曲线；

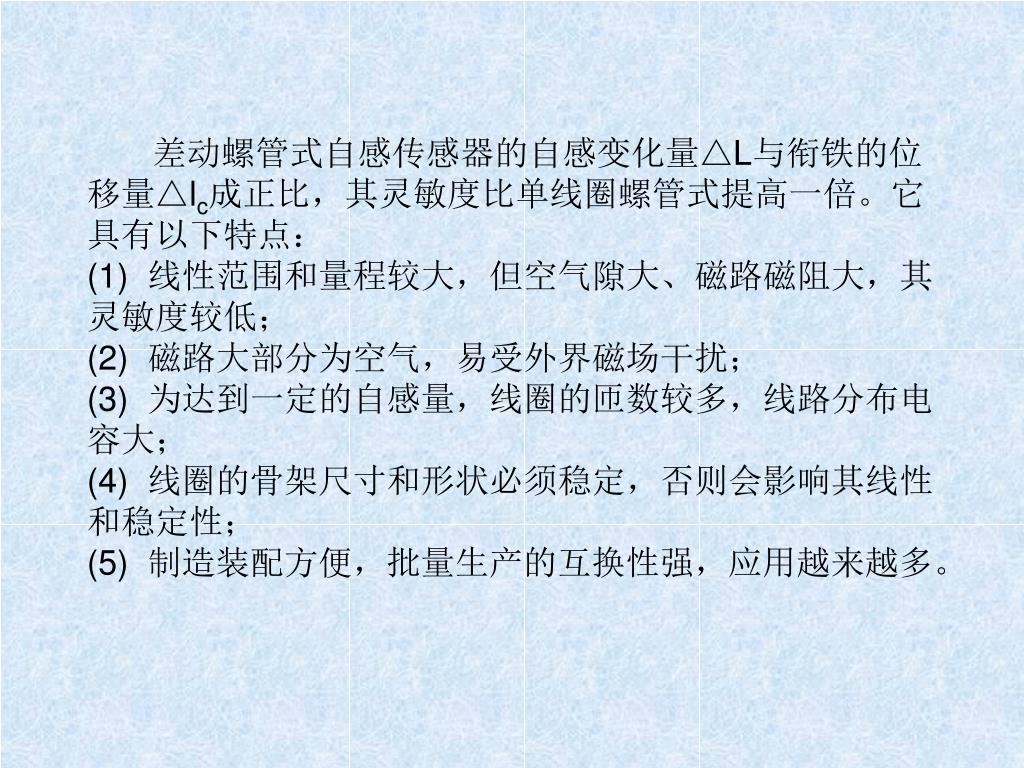

差动螺管式自感传感器的自感变化量△L与衔铁的位移量△lc成正比，其灵敏度比单线圈螺管式提高一倍。它具有以下特点：差动螺管式自感传感器的自感变化量△L与衔铁的位移量△lc成正比，其灵敏度比单线圈螺管式提高一倍。它具有以下特点： (1) 线性范围和量程较大，但空气隙大、磁路磁阻大，其灵敏度较低； (2) 磁路大部分为空气，易受外界磁场干扰； (3) 为达到一定的自感量，线圈的匝数较多，线路分布电容大； (4) 线圈的骨架尺寸和形状必须稳定，否则会影响其线性和稳定性； (5) 制造装配方便，批量生产的互换性强，应用越来越多。

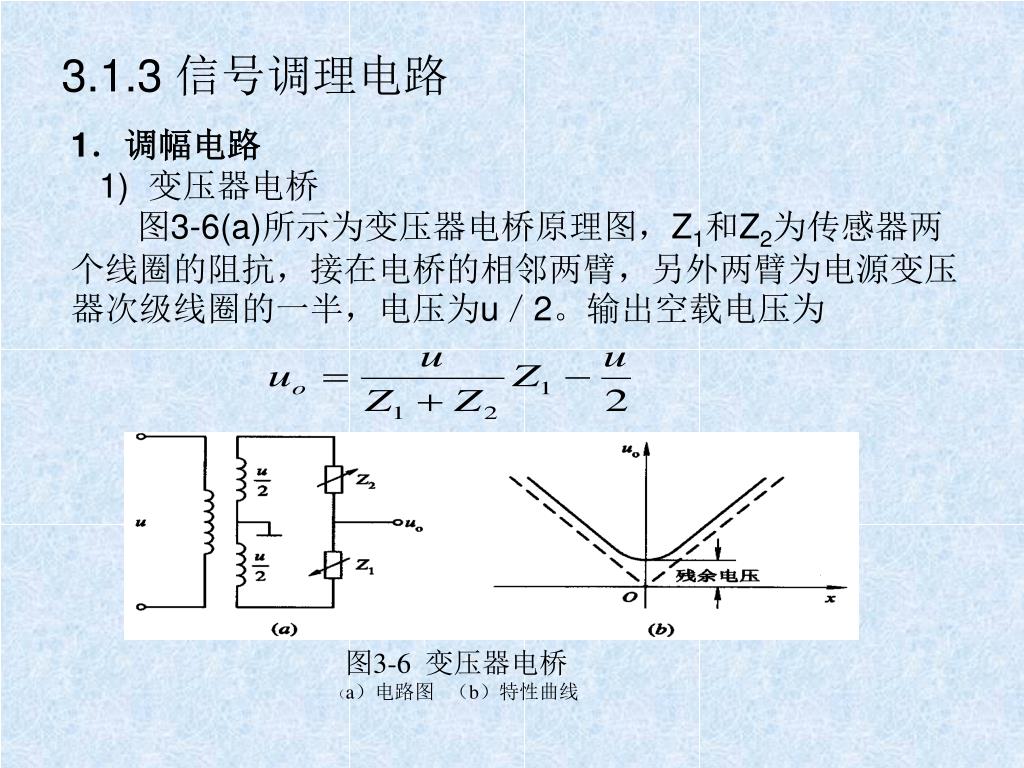

图3-6 变压器电桥 （a）电路图（b）特性曲线 3.1.3 信号调理电路 1．调幅电路 1) 变压器电桥图3-6(a)所示为变压器电桥原理图，Z1和Z2为传感器两个线圈的阻抗，接在电桥的相邻两臂，另外两臂为电源变压器次级线圈的一半，电压为u／2。输出空载电压为

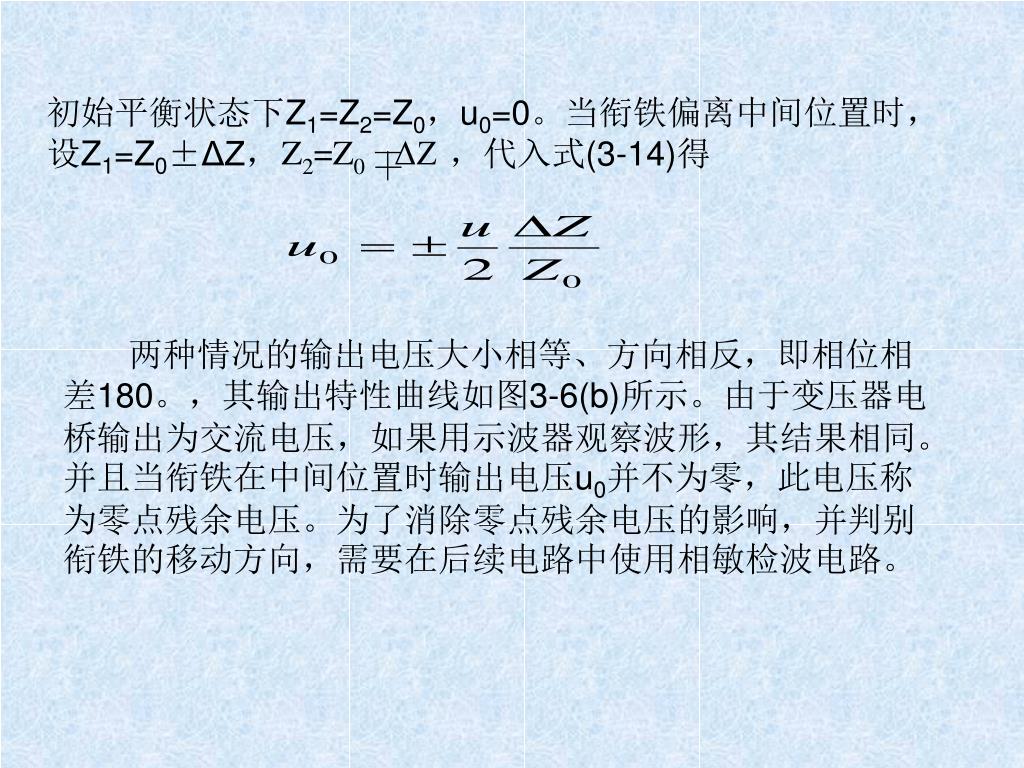

Z2=Z0 ΔZ 初始平衡状态下Z1=Z2=Z0，u0=0。当衔铁偏离中间位置时，设Z1=Z0±ΔZ，，代入式(3-14)得两种情况的输出电压大小相等、方向相反，即相位相差180。，其输出特性曲线如图3-6(b)所示。由于变压器电桥输出为交流电压，如果用示波器观察波形，其结果相同。并且当衔铁在中间位置时输出电压u0并不为零，此电压称为零点残余电压。为了消除零点残余电压的影响，并判别衔铁的移动方向，需要在后续电路中使用相敏检波电路。

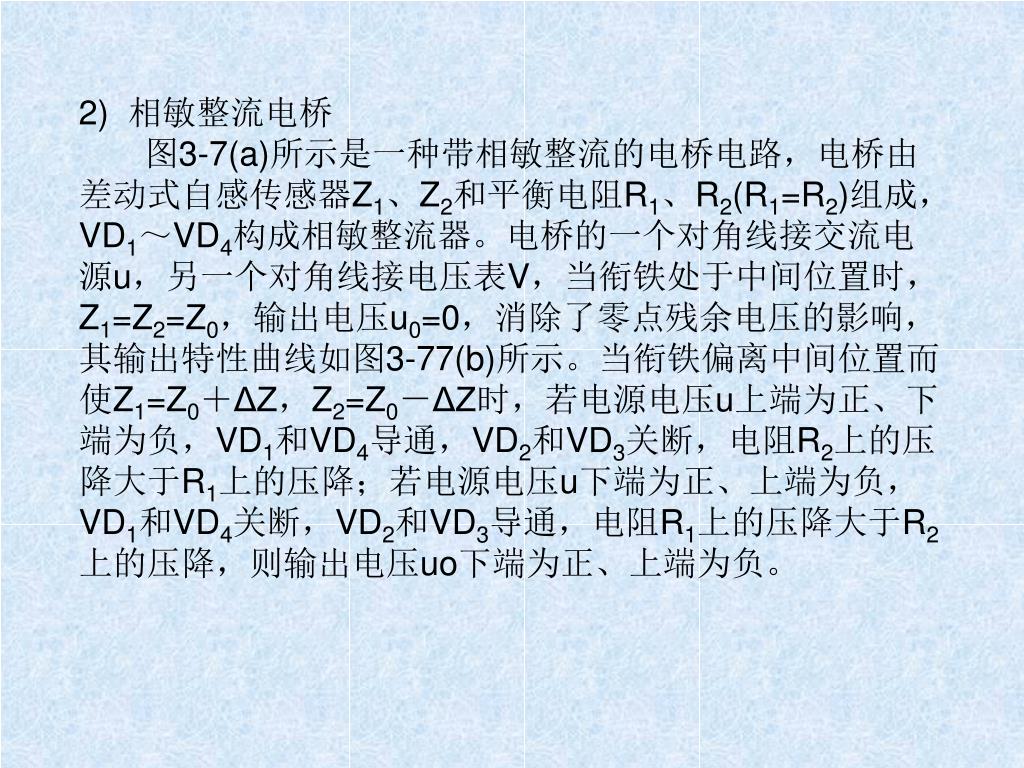

2) 相敏整流电桥 图3-7(a)所示是一种带相敏整流的电桥电路，电桥由差动式自感传感器Z1、Z2和平衡电阻R1、R2(R1=R2)组成，VD1～VD4构成相敏整流器。电桥的一个对角线接交流电源u，另一个对角线接电压表V，当衔铁处于中间位置时，Z1=Z2=Z0，输出电压u0=0，消除了零点残余电压的影响，其输出特性曲线如图3-77(b)所示。当衔铁偏离中间位置而使Z1=Z0＋ΔZ，Z2=Z0－ΔZ时，若电源电压u上端为正、下端为负，VD1和VD4导通，VD2和VD3关断，电阻R2上的压降大于R1上的压降；若电源电压u下端为正、上端为负，VD1和VD4关断，VD2和VD3导通，电阻R1上的压降大于R2上的压降，则输出电压uo下端为正、上端为负。

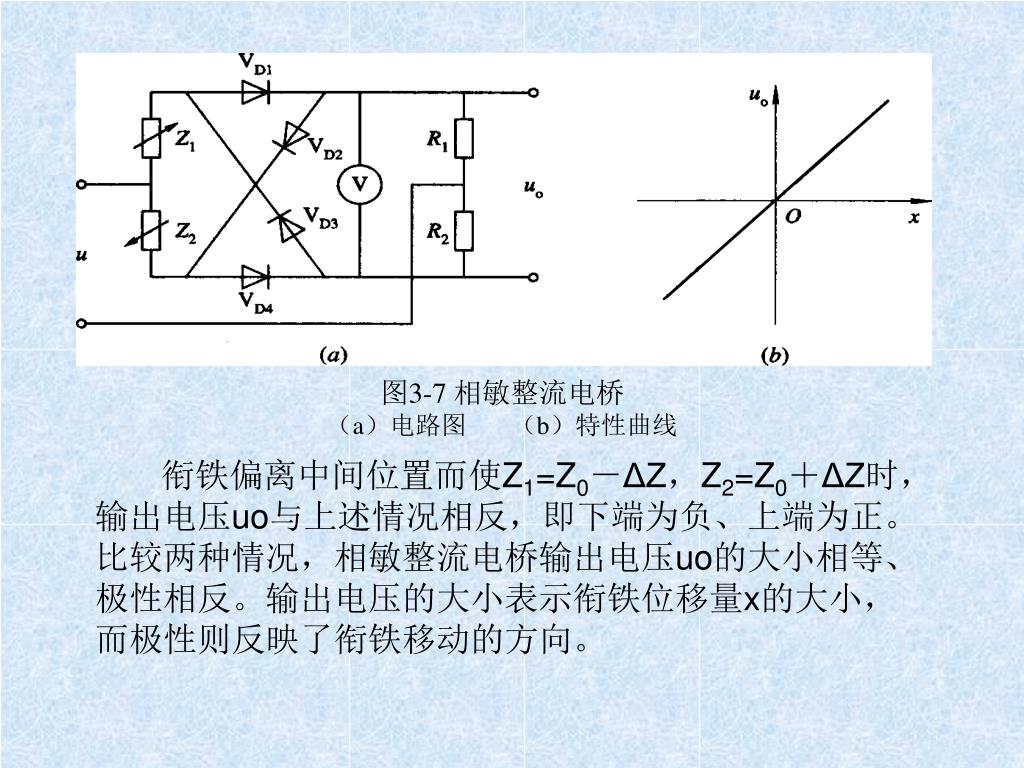

图3-7 相敏整流电桥 （a）电路图（b）特性曲线衔铁偏离中间位置而使Z1=Z0－ΔZ，Z2=Z0＋ΔZ时，输出电压uo与上述情况相反，即下端为负、上端为正。比较两种情况，相敏整流电桥输出电压uo的大小相等、极性相反。输出电压的大小表示衔铁位移量x的大小，而极性则反映了衔铁移动的方向。

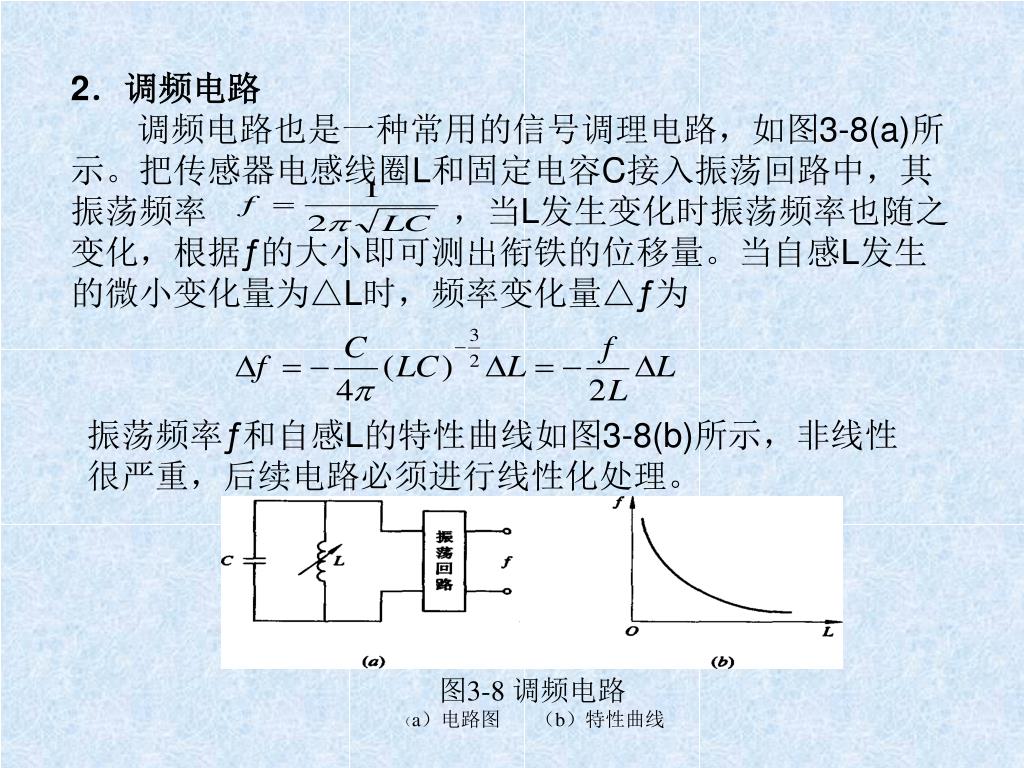

图3-8 调频电路 （a）电路图（b）特性曲线 2．调频电路调频电路也是一种常用的信号调理电路，如图3-8(a)所示。把传感器电感线圈L和固定电容C接入振荡回路中，其振荡频率，当L发生变化时振荡频率也随之变化，根据ƒ的大小即可测出衔铁的位移量。当自感L发生的微小变化量为△L时，频率变化量△ƒ为振荡频率ƒ和自感L的特性曲线如图3-8(b)所示，非线性很严重，后续电路必须进行线性化处理。

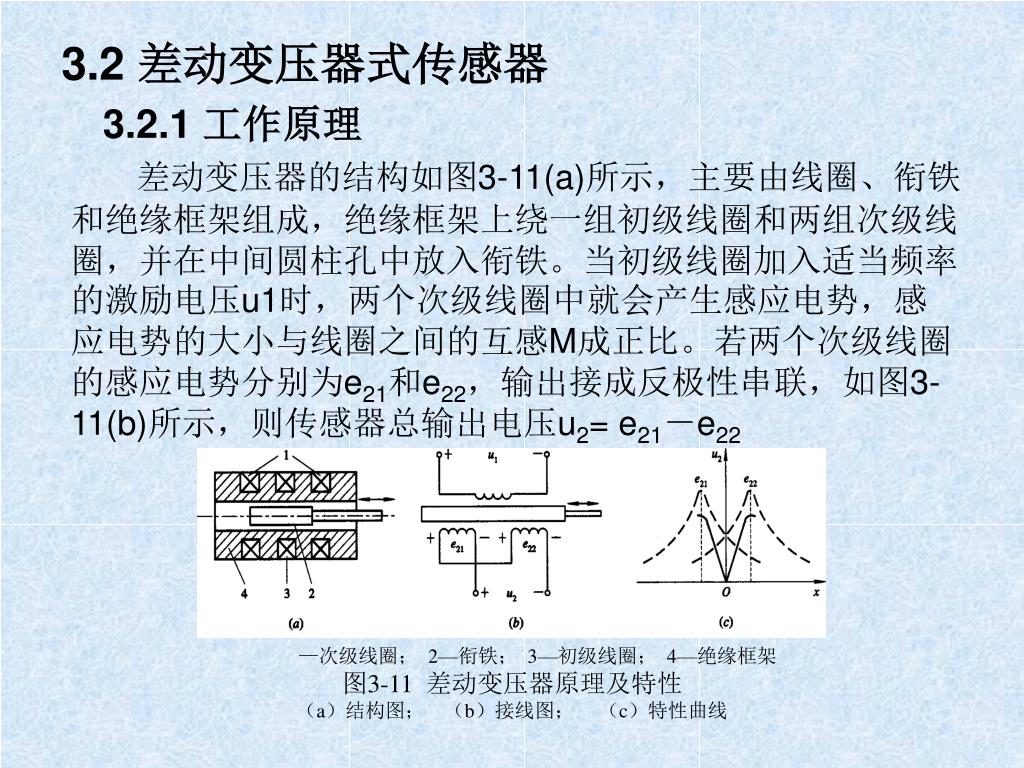

次级线圈； 2—衔铁； 3—初级线圈； 4—绝缘框架 • 图3-11 差动变压器原理及特性 • （a）结构图；（b）接线图；（c）特性曲线 3.2 差动变压器式传感器 3.2.1 工作原理差动变压器的结构如图3-11(a)所示，主要由线圈、衔铁和绝缘框架组成，绝缘框架上绕一组初级线圈和两组次级线圈，并在中间圆柱孔中放入衔铁。当初级线圈加入适当频率的激励电压u1时，两个次级线圈中就会产生感应电势，感应电势的大小与线圈之间的互感M成正比。若两个次级线圈的感应电势分别为e21和e22，输出接成反极性串联，如图3-11(b)所示，则传感器总输出电压u2= e21－e22

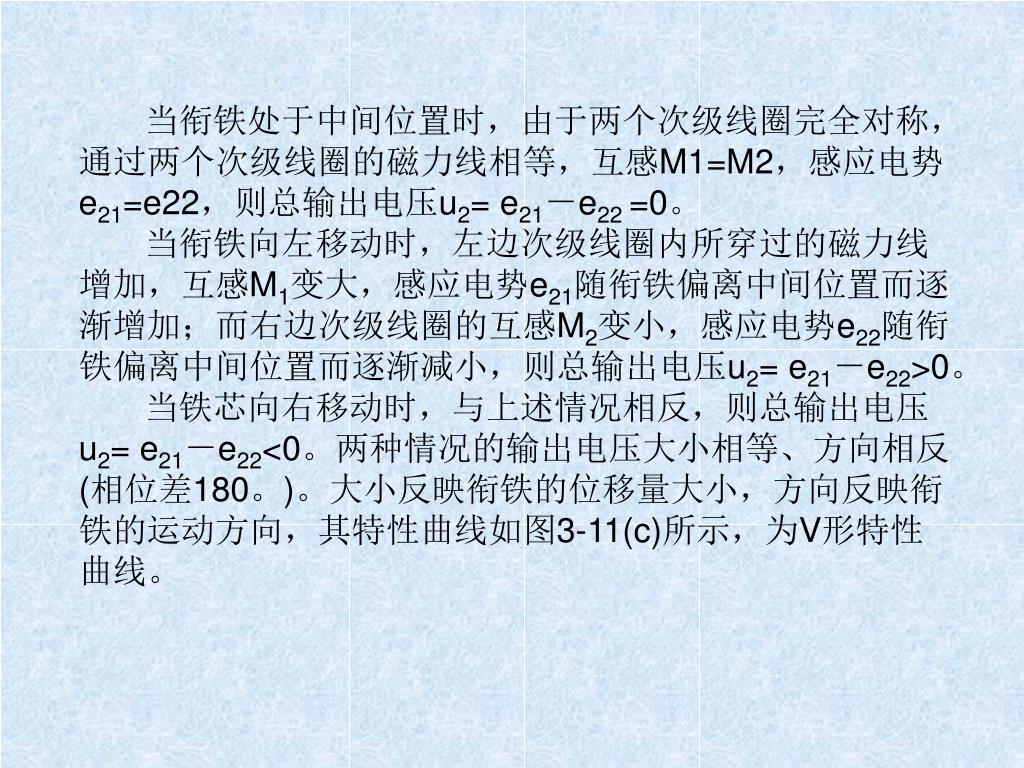

当衔铁处于中间位置时，由于两个次级线圈完全对称，通过两个次级线圈的磁力线相等，互感M1=M2，感应电势e21=e22，则总输出电压u2= e21－e22 =0。当衔铁向左移动时，左边次级线圈内所穿过的磁力线增加，互感M1变大，感应电势e21随衔铁偏离中间位置而逐渐增加；而右边次级线圈的互感M2变小，感应电势e22随衔铁偏离中间位置而逐渐减小，则总输出电压u2= e21－e22>0。当铁芯向右移动时，与上述情况相反，则总输出电压u2= e21－e22<0。两种情况的输出电压大小相等、方向相反(相位差180。)。大小反映衔铁的位移量大小，方向反映衔铁的运动方向，其特性曲线如图3-11(c)所示，为V形特性曲线。

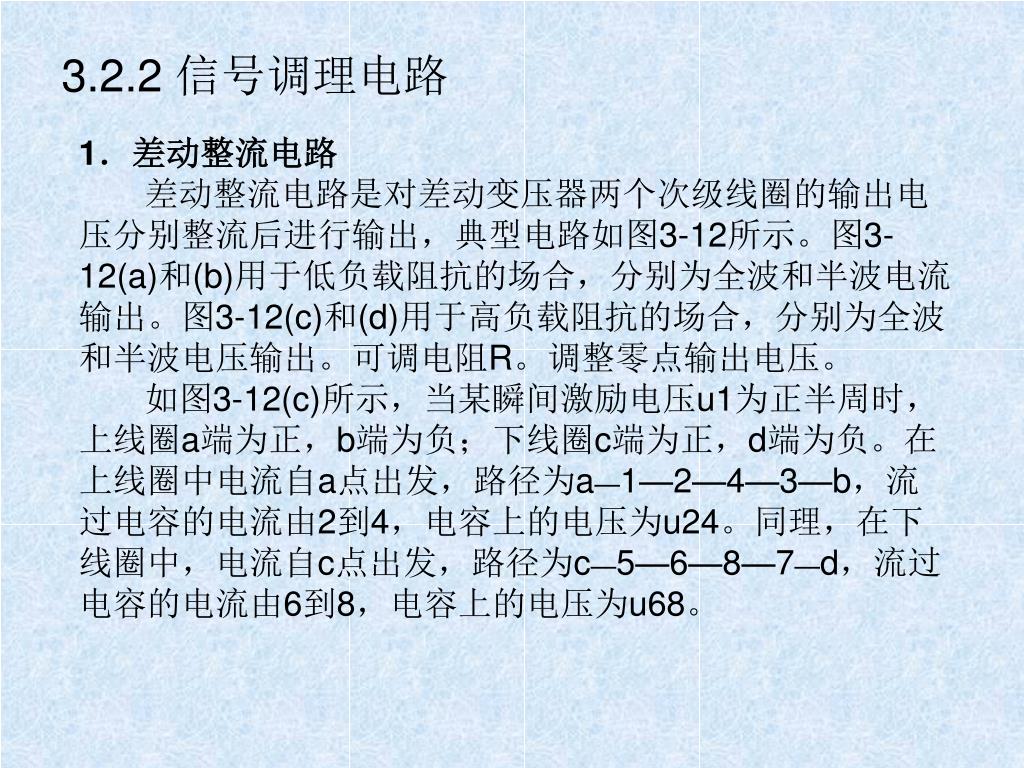

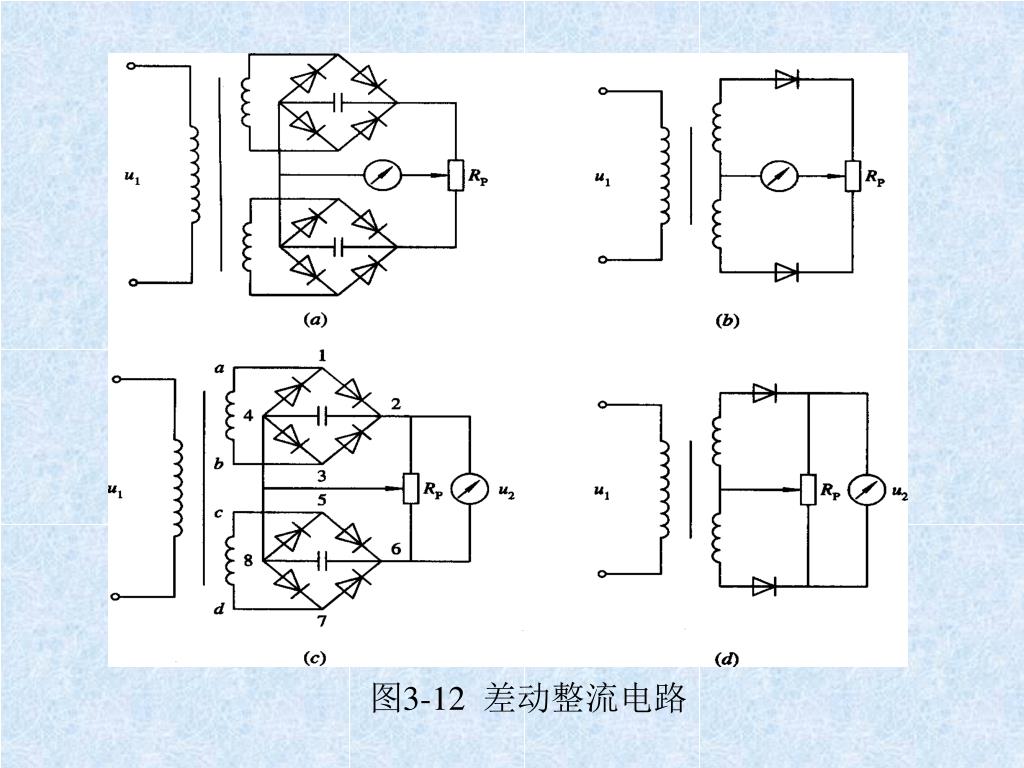

3.2.2 信号调理电路 1．差动整流电路差动整流电路是对差动变压器两个次级线圈的输出电压分别整流后进行输出，典型电路如图3-12所示。图3-12(a)和(b)用于低负载阻抗的场合，分别为全波和半波电流输出。图3-12(c)和(d)用于高负载阻抗的场合，分别为全波和半波电压输出。可调电阻R。调整零点输出电压。如图3-12(c)所示，当某瞬间激励电压u1为正半周时，上线圈a端为正，b端为负；下线圈c端为正，d端为负。在上线圈中电流自a点出发，路径为a—1—2—4—3—b，流过电容的电流由2到4，电容上的电压为u24。同理，在下线圈中，电流自c点出发，路径为c—5—6—8—7—d，流过电容的电流由6到8，电容上的电压为u68。

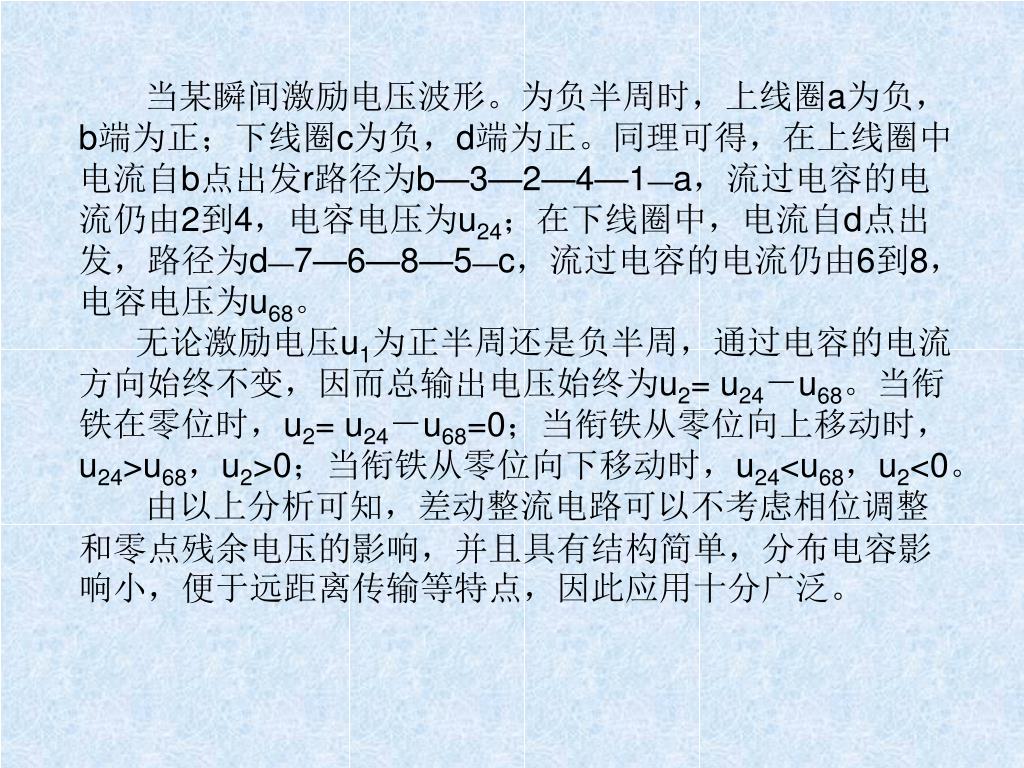

当某瞬间激励电压波形。为负半周时，上线圈a为负，b端为正；下线圈c为负，d端为正。同理可得，在上线圈中电流自b点出发r路径为b—3—2—4—1—a，流过电容的电流仍由2到4，电容电压为u24；在下线圈中，电流自d点出发，路径为d—7—6—8—5—c，流过电容的电流仍由6到8，电容电压为u68。当某瞬间激励电压波形。为负半周时，上线圈a为负，b端为正；下线圈c为负，d端为正。同理可得，在上线圈中电流自b点出发r路径为b—3—2—4—1—a，流过电容的电流仍由2到4，电容电压为u24；在下线圈中，电流自d点出发，路径为d—7—6—8—5—c，流过电容的电流仍由6到8，电容电压为u68。无论激励电压u1为正半周还是负半周，通过电容的电流方向始终不变，因而总输出电压始终为u2= u24－u68。当衔铁在零位时，u2= u24－u68=0；当衔铁从零位向上移动时，u24>u68，u2>0；当衔铁从零位向下移动时，u24<u68，u2<0。由以上分析可知，差动整流电路可以不考虑相位调整和零点残余电压的影响，并且具有结构简单，分布电容影响小，便于远距离传输等特点，因此应用十分广泛。

图3-12 差动整流电路

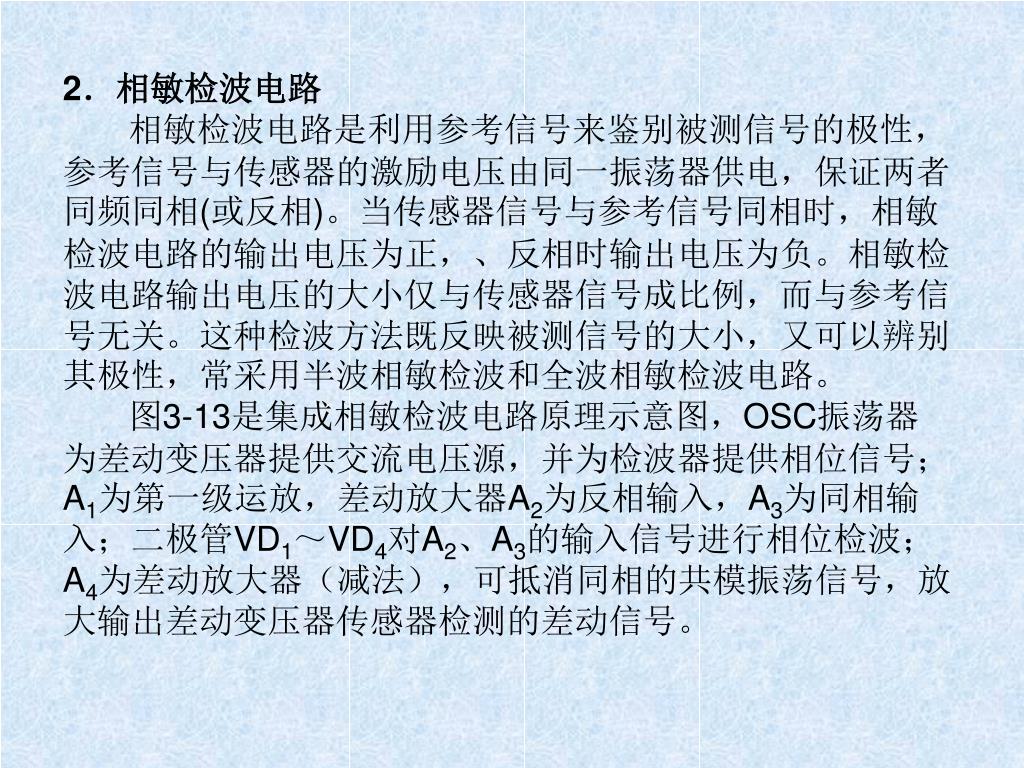

2．相敏检波电路 相敏检波电路是利用参考信号来鉴别被测信号的极性，参考信号与传感器的激励电压由同一振荡器供电，保证两者同频同相(或反相)。当传感器信号与参考信号同相时，相敏检波电路的输出电压为正，、反相时输出电压为负。相敏检波电路输出电压的大小仅与传感器信号成比例，而与参考信号无关。这种检波方法既反映被测信号的大小，又可以辨别其极性，常采用半波相敏检波和全波相敏检波电路。图3-13是集成相敏检波电路原理示意图，OSC振荡器为差动变压器提供交流电压源，并为检波器提供相位信号；A1为第一级运放，差动放大器A2为反相输入，A3为同相输入；二极管VD1～VD4对A2、A3的输入信号进行相位检波；A4为差动放大器（减法），可抵消同相的共模振荡信号，放大输出差动变压器传感器检测的差动信号。

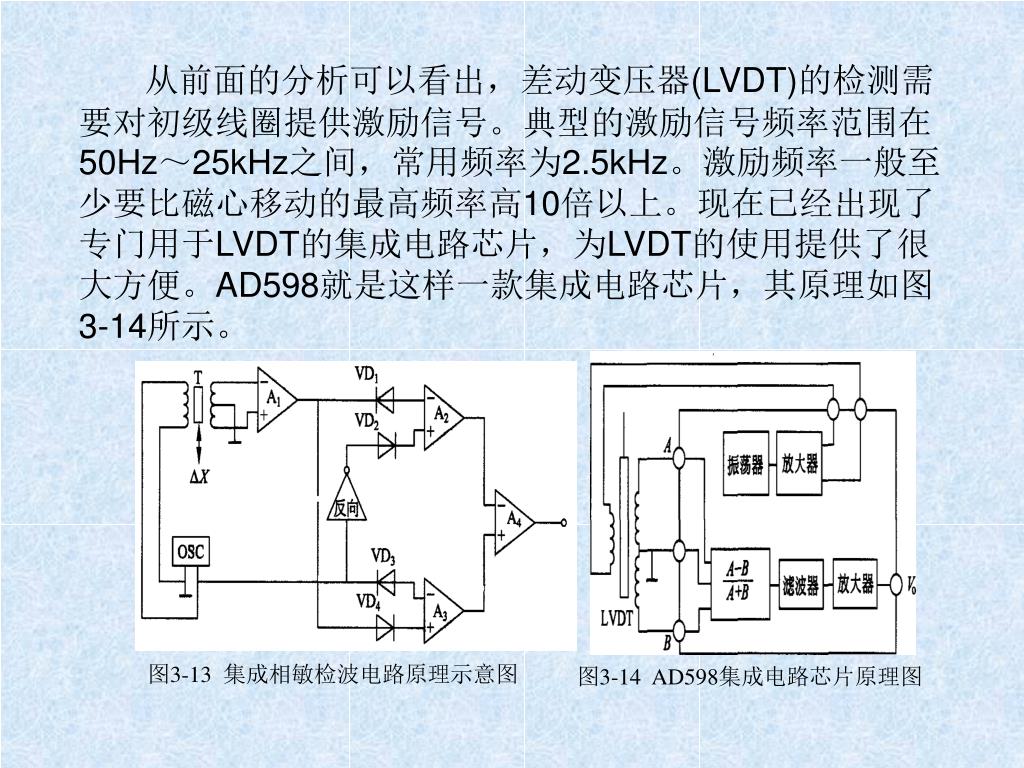

图3-14 AD598集成电路芯片原理图 图3-13 集成相敏检波电路原理示意图从前面的分析可以看出，差动变压器(LVDT)的检测需要对初级线圈提供激励信号。典型的激励信号频率范围在50Hz～25kHz之间，常用频率为2.5kHz。激励频率一般至少要比磁心移动的最高频率高10倍以上。现在已经出现了专门用于LVDT的集成电路芯片，为LVDT的使用提供了很大方便。AD598就是这样一款集成电路芯片，其原理如图3-14所示。

－Vs 1 ＋Vs 20 OFFSET 1 2 EXC 1 19 EXC 2 3 OFFSET 2 18 LEV 1 4 17 SIG REF 5 LEV 2 16 SIG OUT FREQ 1 6 FEEDBACK 15 FREQ 2 7 14 OUT FILT B1 FILT 8 A1 FILT 13 B2 FILT 9 A2 FILT 12 VB 10 AD598 VA 11 由图3-14可见，该芯片主要包含两部分：一部分为正弦波发生器，其频率及幅值可由少数的外接元件确定；另一部分为LVDT次级线圈的信号调理部分，产生一个与磁心位移成正比的直流电压信号。 AD598既可驱动24V、频率范围为20Hz～20kHz的LVDT初级线圈，又可接受最低为100mV的次级输入，可适用于许多不同类型的LVDT。＋15V 0.1μF 6.8μF 6.8μF 0.1μF ＋－15V SIGNAL REFERENCE VOUT 1μF C1 C4 634K 0.33μF 0.015μF 10K C2 C3 0.1μF 0.1μF VB VA 图3-15 使用AD598的差动变压器测量电路

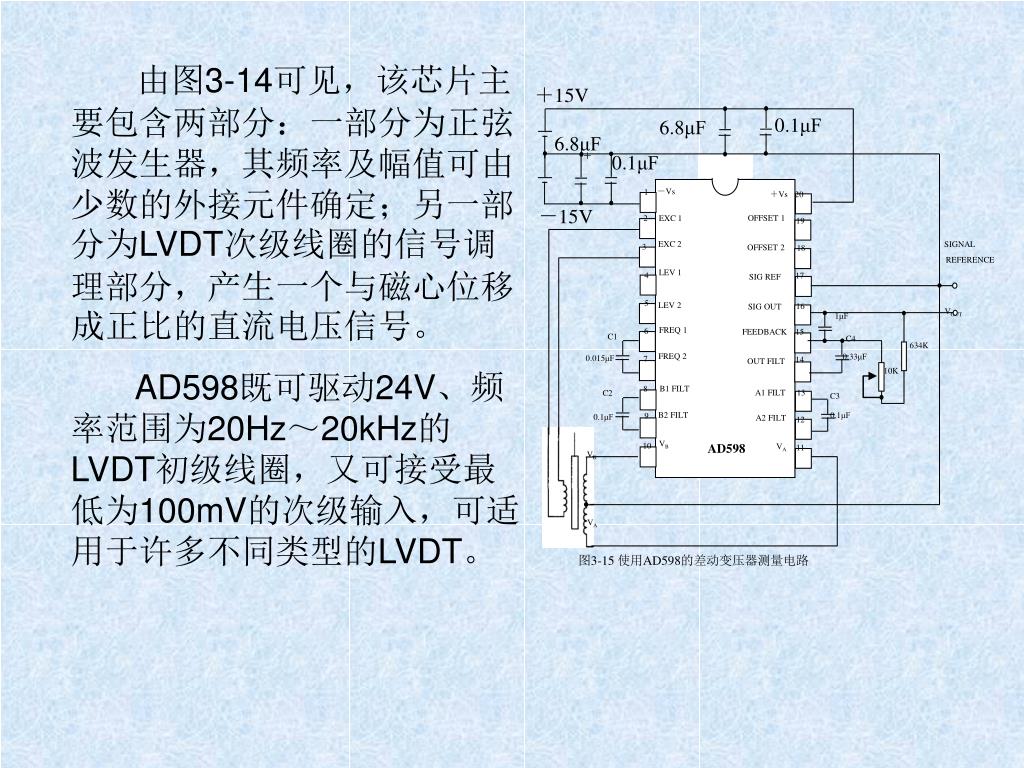

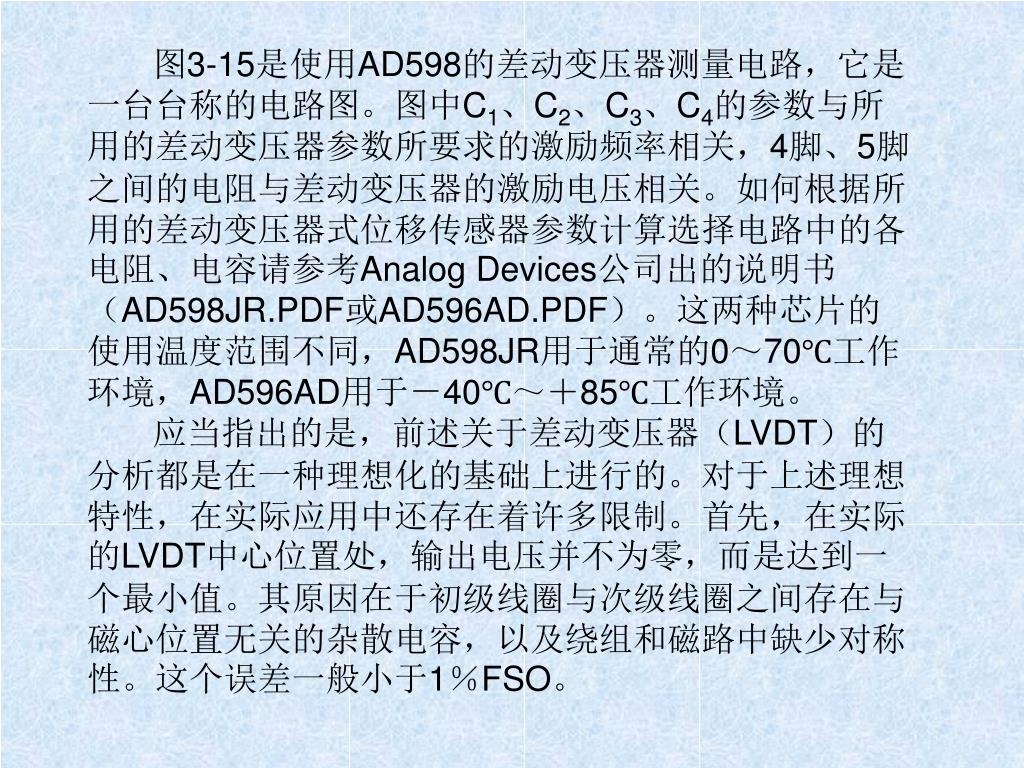

图3-15是使用AD598的差动变压器测量电路，它是一台台称的电路图。图中C1、C2、C3、C4的参数与所用的差动变压器参数所要求的激励频率相关，4脚、5脚之间的电阻与差动变压器的激励电压相关。如何根据所用的差动变压器式位移传感器参数计算选择电路中的各电阻、电容请参考Analog Devices公司出的说明书（AD598JR.PDF或AD596AD.PDF）。这两种芯片的使用温度范围不同，AD598JR用于通常的0～70℃工作环境，AD596AD用于－40℃～＋85℃工作环境。应当指出的是，前述关于差动变压器（LVDT）的分析都是在一种理想化的基础上进行的。对于上述理想特性，在实际应用中还存在着许多限制。首先，在实际的LVDT中心位置处，输出电压并不为零，而是达到一个最小值。其原因在于初级线圈与次级线圈之间存在与磁心位置无关的杂散电容，以及绕组和磁路中缺少对称性。这个误差一般小于1％FSO。

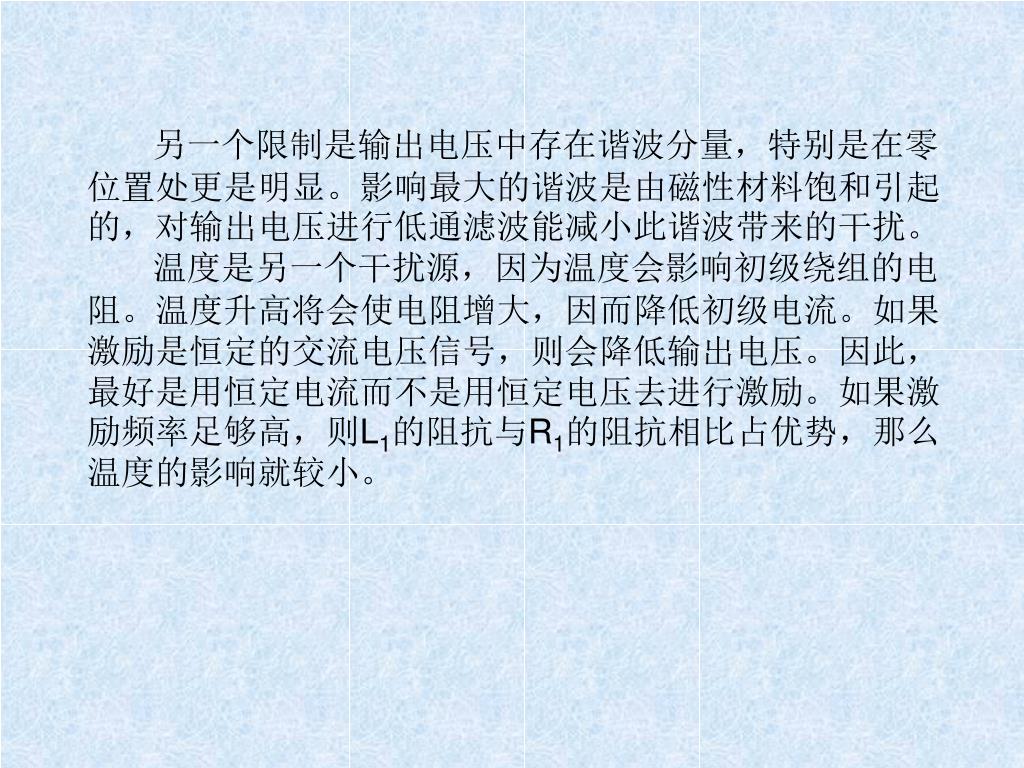

另一个限制是输出电压中存在谐波分量，特别是在零位置处更是明显。影响最大的谐波是由磁性材料饱和引起的，对输出电压进行低通滤波能减小此谐波带来的干扰。另一个限制是输出电压中存在谐波分量，特别是在零位置处更是明显。影响最大的谐波是由磁性材料饱和引起的，对输出电压进行低通滤波能减小此谐波带来的干扰。温度是另一个干扰源，因为温度会影响初级绕组的电阻。温度升高将会使电阻增大，因而降低初级电流。如果激励是恒定的交流电压信号，则会降低输出电压。因此，最好是用恒定电流而不是用恒定电压去进行激励。如果激励频率足够高，则L1的阻抗与R1的阻抗相比占优势，那么温度的影响就较小。

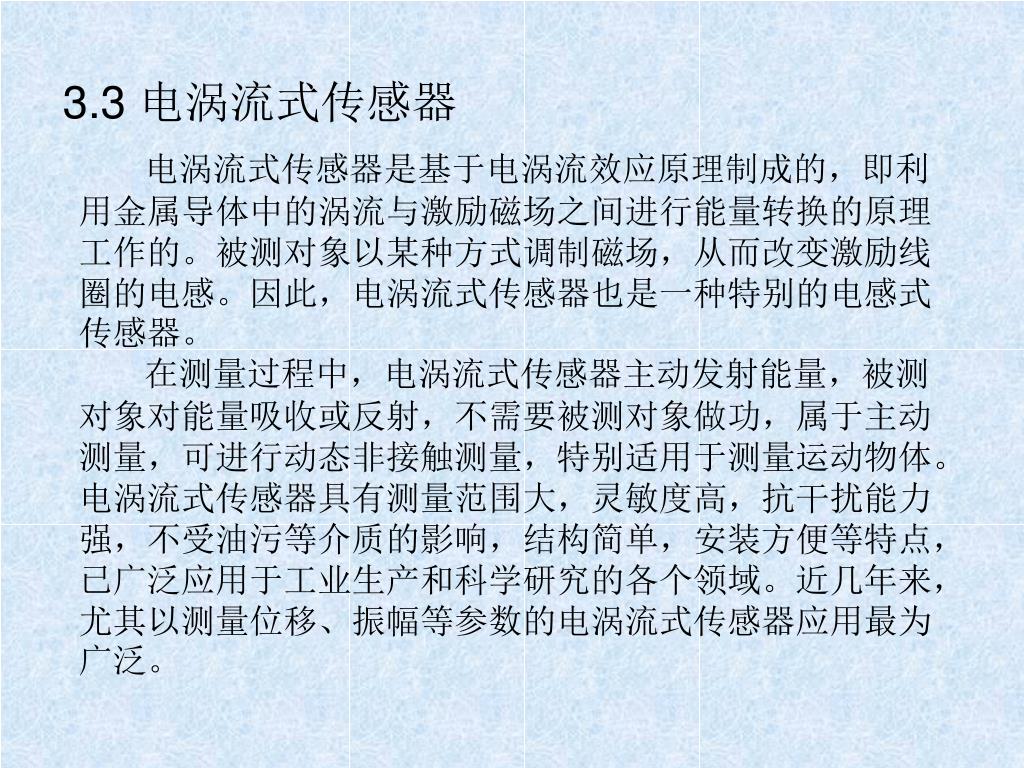

3.3 电涡流式传感器 电涡流式传感器是基于电涡流效应原理制成的，即利用金属导体中的涡流与激励磁场之间进行能量转换的原理工作的。被测对象以某种方式调制磁场，从而改变激励线圈的电感。因此，电涡流式传感器也是一种特别的电感式传感器。在测量过程中，电涡流式传感器主动发射能量，被测对象对能量吸收或反射，不需要被测对象做功，属于主动测量，可进行动态非接触测量，特别适用于测量运动物体。电涡流式传感器具有测量范围大，灵敏度高，抗干扰能力强，不受油污等介质的影响，结构简单，安装方便等特点，已广泛应用于工业生产和科学研究的各个领域。近几年来，尤其以测量位移、振幅等参数的电涡流式传感器应用最为广泛。

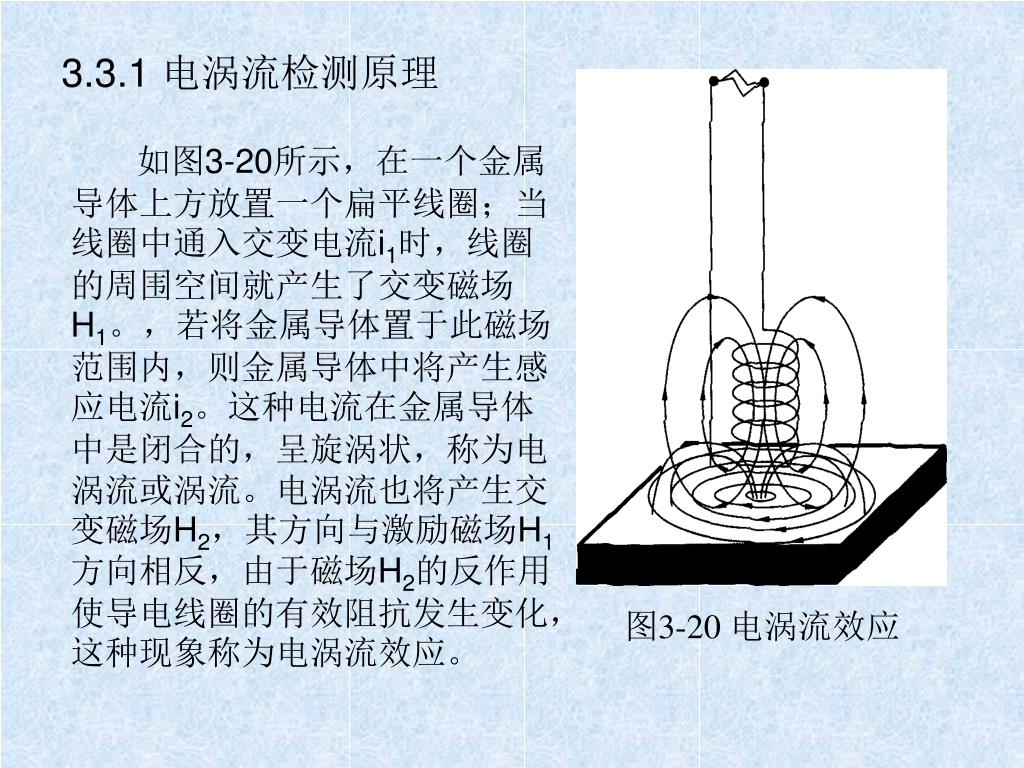

图3-20 电涡流效应 3.3.1 电涡流检测原理如图3-20所示，在一个金属导体上方放置一个扁平线圈；当线圈中通入交变电流i1时，线圈的周围空间就产生了交变磁场H1。，若将金属导体置于此磁场范围内，则金属导体中将产生感应电流i2。这种电流在金属导体中是闭合的，呈旋涡状，称为电涡流或涡流。电涡流也将产生交变磁场H2，其方向与激励磁场H1方向相反，由于磁场H2的反作用使导电线圈的有效阻抗发生变化，这种现象称为电涡流效应。

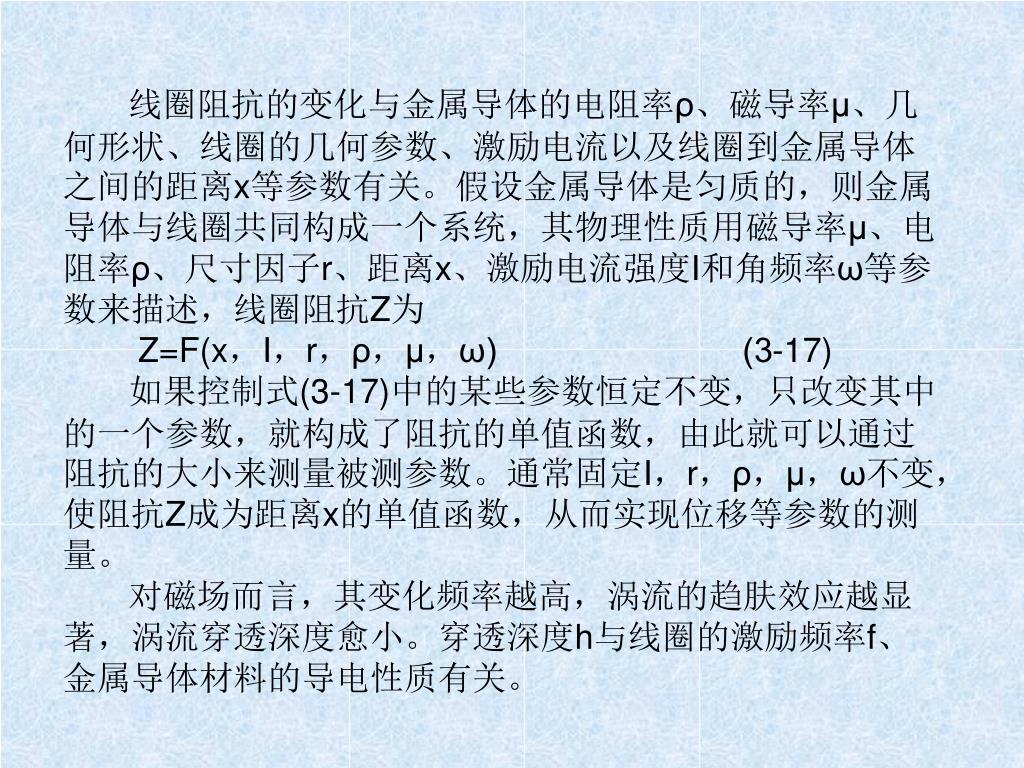

线圈阻抗的变化与金属导体的电阻率ρ、磁导率μ、几何形状、线圈的几何参数、激励电流以及线圈到金属导体之间的距离x等参数有关。假设金属导体是匀质的，则金属导体与线圈共同构成一个系统，其物理性质用磁导率μ、电阻率ρ、尺寸因子r、距离x、激励电流强度I和角频率ω等参数来描述，线圈阻抗Z为线圈阻抗的变化与金属导体的电阻率ρ、磁导率μ、几何形状、线圈的几何参数、激励电流以及线圈到金属导体之间的距离x等参数有关。假设金属导体是匀质的，则金属导体与线圈共同构成一个系统，其物理性质用磁导率μ、电阻率ρ、尺寸因子r、距离x、激励电流强度I和角频率ω等参数来描述，线圈阻抗Z为 Z=F(x，I，r，ρ，μ，ω) (3-17) 如果控制式(3-17)中的某些参数恒定不变，只改变其中的一个参数，就构成了阻抗的单值函数，由此就可以通过阻抗的大小来测量被测参数。通常固定I，r，ρ，μ，ω不变，使阻抗Z成为距离x的单值函数，从而实现位移等参数的测量。对磁场而言，其变化频率越高，涡流的趋肤效应越显著，涡流穿透深度愈小。穿透深度h与线圈的激励频率f、金属导体材料的导电性质有关。

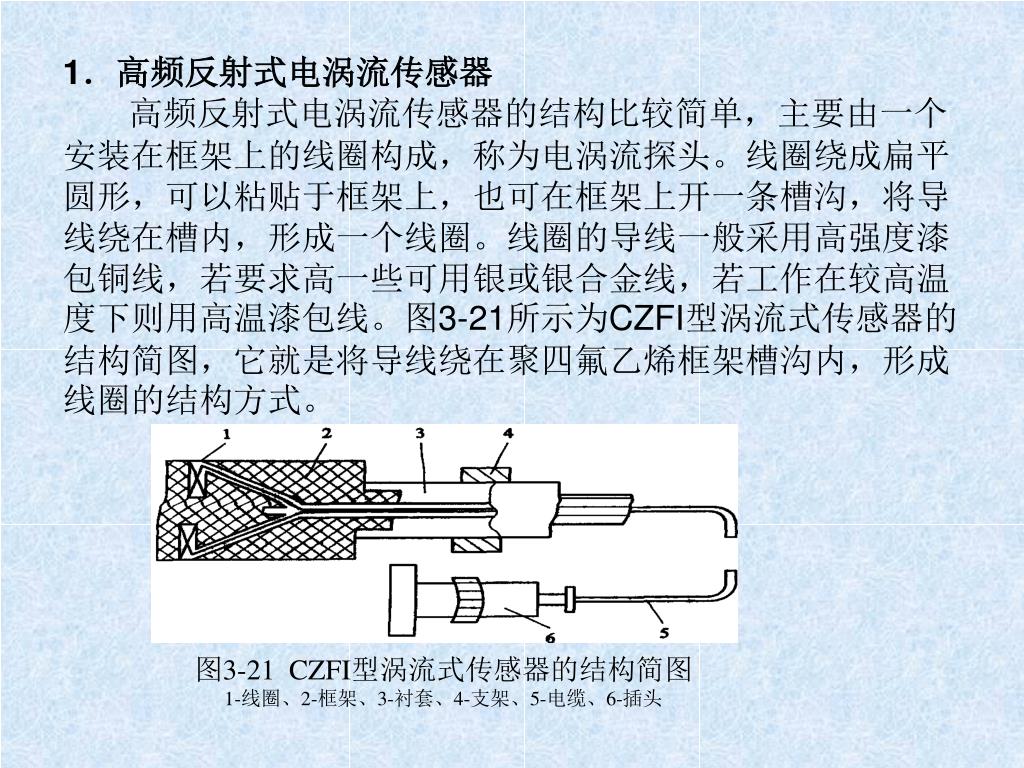

图3-21 CZFI型涡流式传感器的结构简图 1-线圈、2-框架、3-衬套、4-支架、5-电缆、6-插头 1．高频反射式电涡流传感器高频反射式电涡流传感器的结构比较简单，主要由一个安装在框架上的线圈构成，称为电涡流探头。线圈绕成扁平圆形，可以粘贴于框架上，也可在框架上开一条槽沟，将导线绕在槽内，形成一个线圈。线圈的导线一般采用高强度漆包铜线，若要求高一些可用银或银合金线，若工作在较高温度下则用高温漆包线。图3-21所示为CZFI型涡流式传感器的结构简图，它就是将导线绕在聚四氟乙烯框架槽沟内，形成线圈的结构方式。

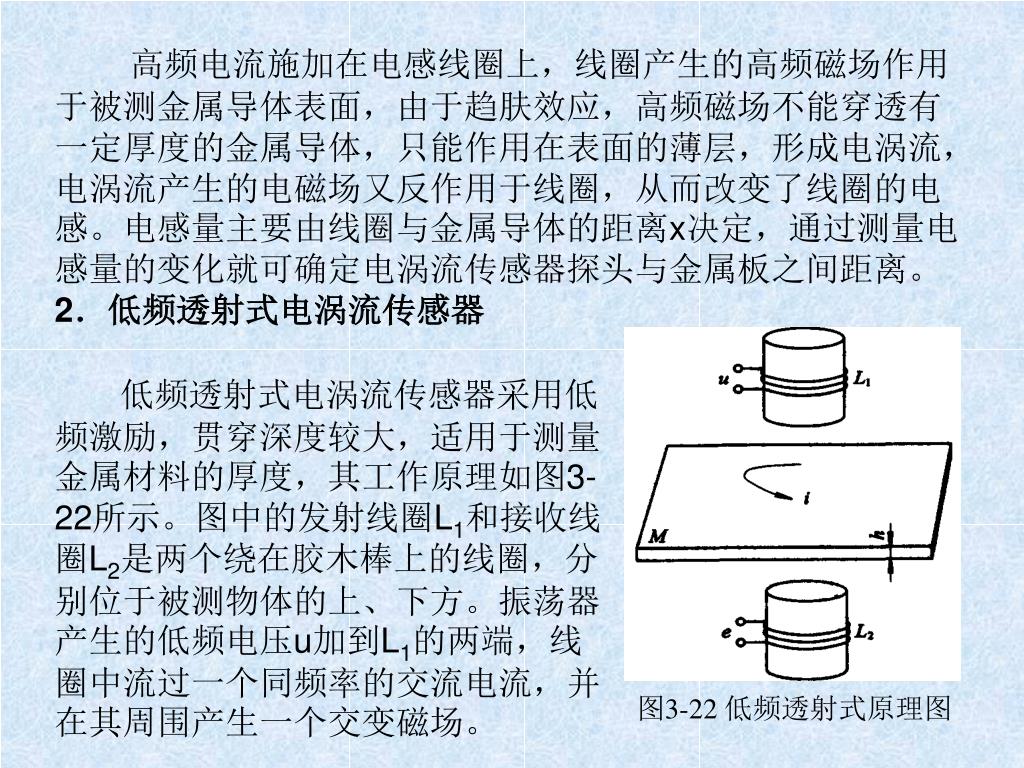

图3-22 低频透射式原理图 高频电流施加在电感线圈上，线圈产生的高频磁场作用于被测金属导体表面，由于趋肤效应，高频磁场不能穿透有一定厚度的金属导体，只能作用在表面的薄层，形成电涡流，电涡流产生的电磁场又反作用于线圈，从而改变了线圈的电感。电感量主要由线圈与金属导体的距离x决定，通过测量电感量的变化就可确定电涡流传感器探头与金属板之间距离。 2．低频透射式电涡流传感器低频透射式电涡流传感器采用低频激励，贯穿深度较大，适用于测量金属材料的厚度，其工作原理如图3-22所示。图中的发射线圈L1和接收线圈L2是两个绕在胶木棒上的线圈，分别位于被测物体的上、下方。振荡器产生的低频电压u加到L1的两端，线圈中流过一个同频率的交流电流，并在其周围产生一个交变磁场。

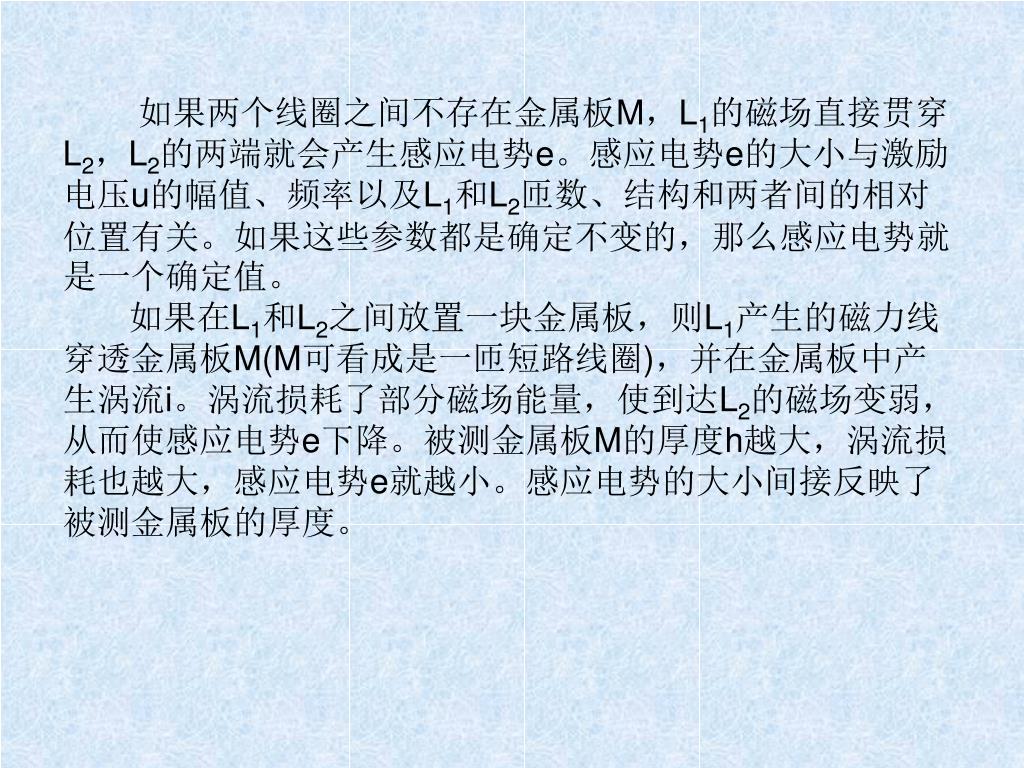

如果两个线圈之间不存在金属板M，L1的磁场直接贯穿L2，L2的两端就会产生感应电势e。感应电势e的大小与激励电压u的幅值、频率以及L1和L2匝数、结构和两者间的相对位置有关。如果这些参数都是确定不变的，那么感应电势就是一个确定值。如果两个线圈之间不存在金属板M，L1的磁场直接贯穿L2，L2的两端就会产生感应电势e。感应电势e的大小与激励电压u的幅值、频率以及L1和L2匝数、结构和两者间的相对位置有关。如果这些参数都是确定不变的，那么感应电势就是一个确定值。如果在L1和L2之间放置一块金属板，则L1产生的磁力线穿透金属板M(M可看成是一匝短路线圈)，并在金属板中产生涡流i。涡流损耗了部分磁场能量，使到达L2的磁场变弱，从而使感应电势e下降。被测金属板M的厚度h越大，涡流损耗也越大，感应电势e就越小。感应电势的大小间接反映了被测金属板的厚度。

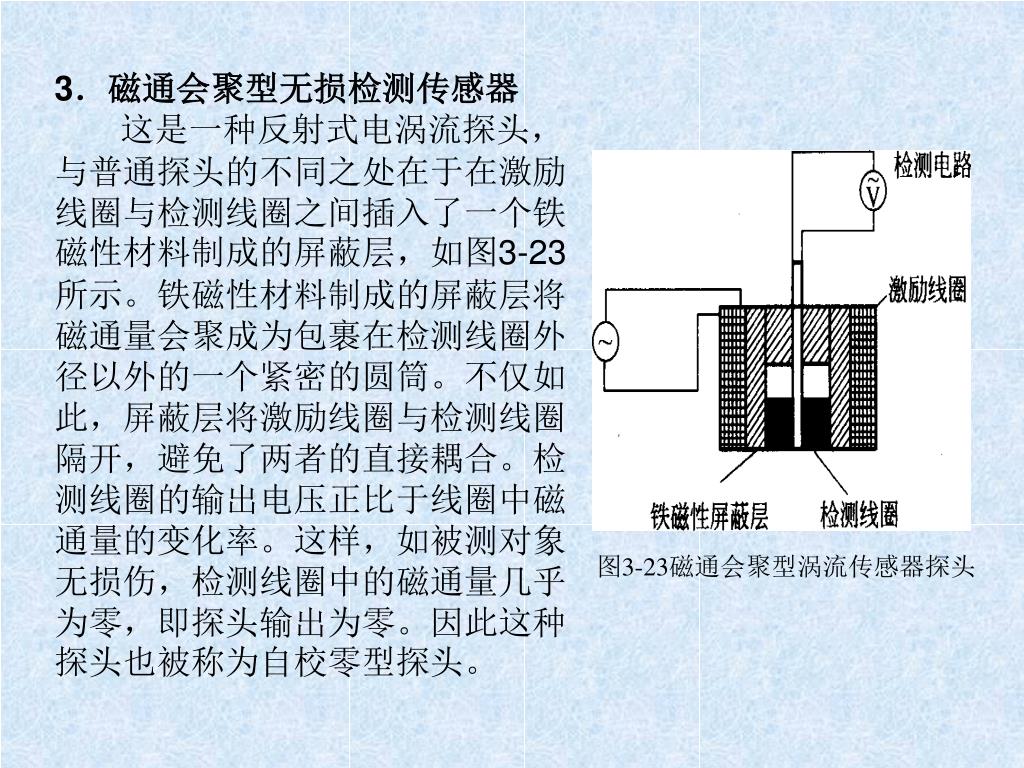

图3-23磁通会聚型涡流传感器探头 3．磁通会聚型无损检测传感器这是一种反射式电涡流探头，与普通探头的不同之处在于在激励线圈与检测线圈之间插入了一个铁磁性材料制成的屏蔽层，如图3-23所示。铁磁性材料制成的屏蔽层将磁通量会聚成为包裹在检测线圈外径以外的一个紧密的圆筒。不仅如此，屏蔽层将激励线圈与检测线圈隔开，避免了两者的直接耦合。检测线圈的输出电压正比于线圈中磁通量的变化率。这样，如被测对象无损伤，检测线圈中的磁通量几乎为零，即探头输出为零。因此这种探头也被称为自校零型探头。

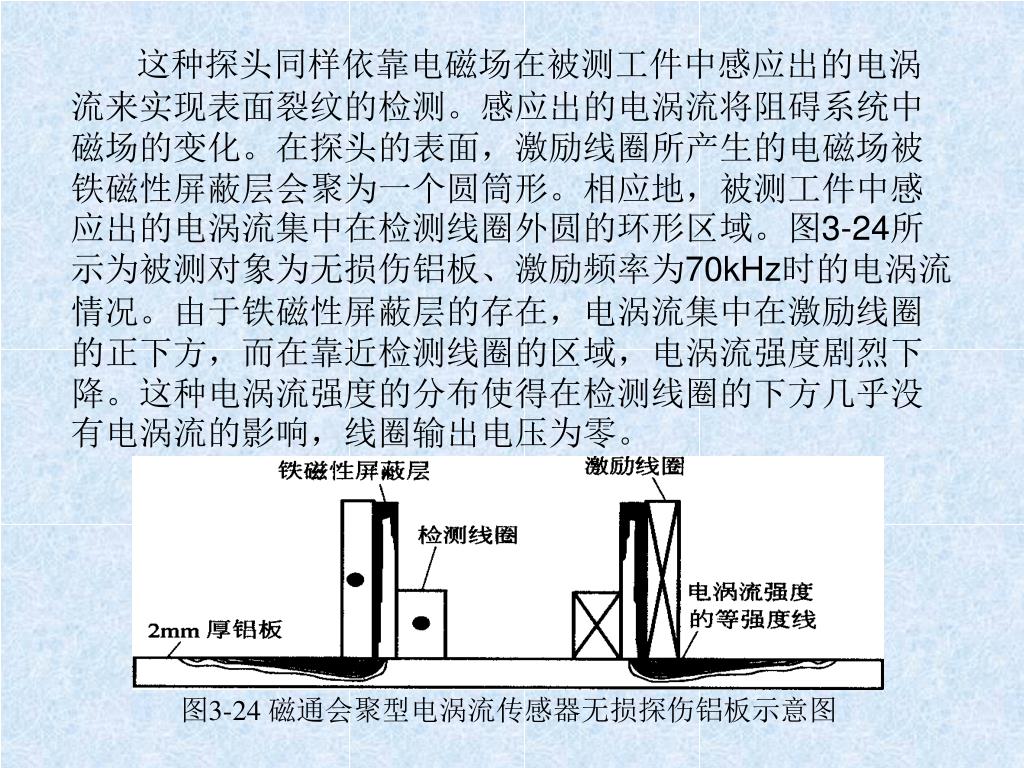

图3-24 磁通会聚型电涡流传感器无损探伤铝板示意图这种探头同样依靠电磁场在被测工件中感应出的电涡流来实现表面裂纹的检测。感应出的电涡流将阻碍系统中磁场的变化。在探头的表面，激励线圈所产生的电磁场被铁磁性屏蔽层会聚为一个圆筒形。相应地，被测工件中感应出的电涡流集中在检测线圈外圆的环形区域。图3-24所示为被测对象为无损伤铝板、激励频率为70kHz时的电涡流情况。由于铁磁性屏蔽层的存在，电涡流集中在激励线圈的正下方，而在靠近检测线圈的区域，电涡流强度剧烈下降。这种电涡流强度的分布使得在检测线圈的下方几乎没有电涡流的影响，线圈输出电压为零。

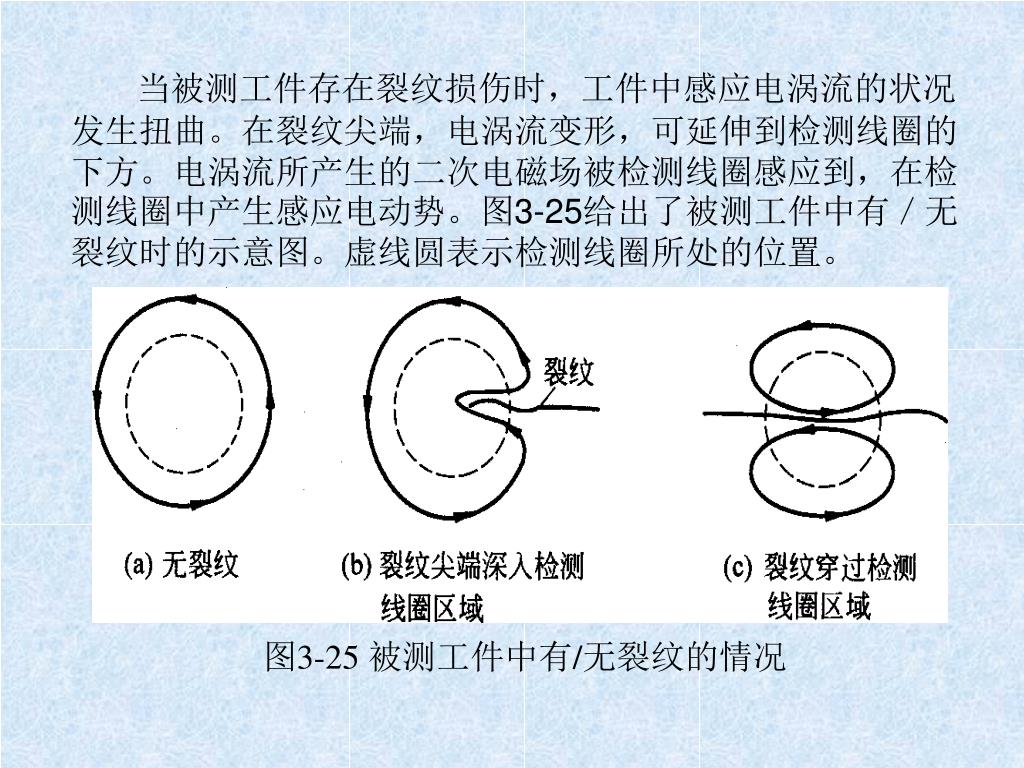

图3-25 被测工件中有/无裂纹的情况 当被测工件存在裂纹损伤时，工件中感应电涡流的状况发生扭曲。在裂纹尖端，电涡流变形，可延伸到检测线圈的下方。电涡流所产生的二次电磁场被检测线圈感应到，在检测线圈中产生感应电动势。图3-25给出了被测工件中有／无裂纹时的示意图。虚线圆表示检测线圈所处的位置。

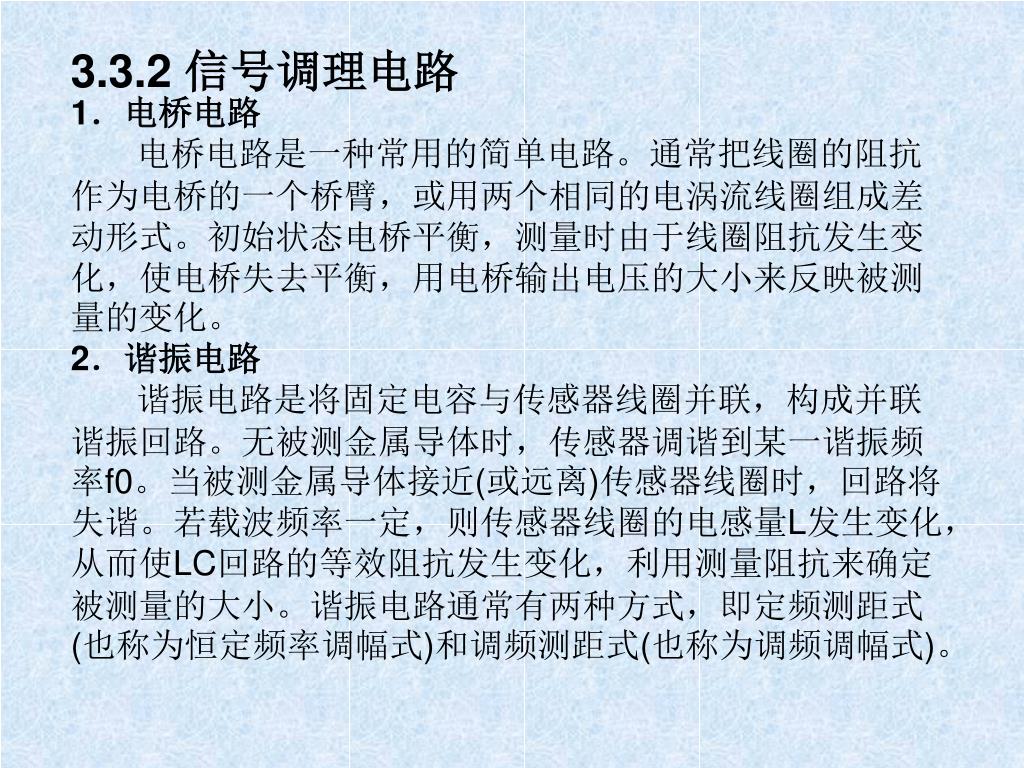

3.3.2 信号调理电路 1．电桥电路电桥电路是一种常用的简单电路。通常把线圈的阻抗作为电桥的一个桥臂，或用两个相同的电涡流线圈组成差动形式。初始状态电桥平衡，测量时由于线圈阻抗发生变化，使电桥失去平衡，用电桥输出电压的大小来反映被测量的变化。 2．谐振电路谐振电路是将固定电容与传感器线圈并联，构成并联谐振回路。无被测金属导体时，传感器调谐到某一谐振频率f0。当被测金属导体接近(或远离)传感器线圈时，回路将失谐。若载波频率一定，则传感器线圈的电感量L发生变化，从而使LC回路的等效阻抗发生变化，利用测量阻抗来确定被测量的大小。谐振电路通常有两种方式，即定频测距式(也称为恒定频率调幅式)和调频测距式(也称为调频调幅式)。

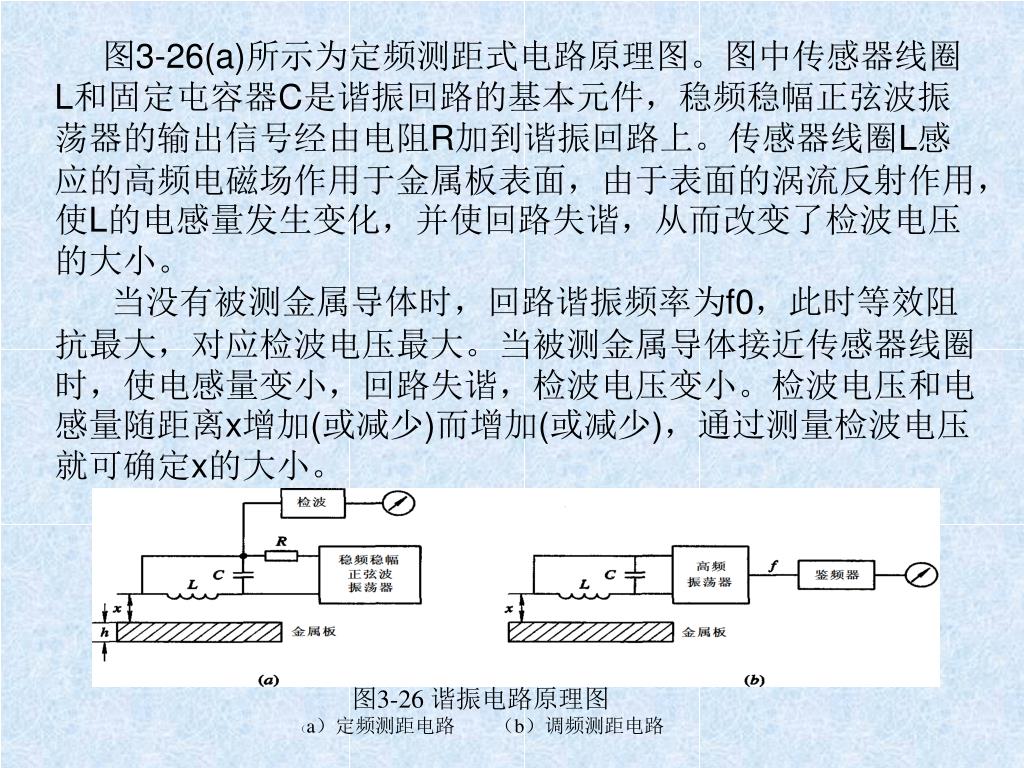

图3-26 谐振电路原理图 （a）定频测距电路（b）调频测距电路图3-26(a)所示为定频测距式电路原理图。图中传感器线圈L和固定屯容器C是谐振回路的基本元件，稳频稳幅正弦波振荡器的输出信号经由电阻R加到谐振回路上。传感器线圈L感应的高频电磁场作用于金属板表面，由于表面的涡流反射作用，使L的电感量发生变化，并使回路失谐，从而改变了检波电压的大小。当没有被测金属导体时，回路谐振频率为f0，此时等效阻抗最大，对应检波电压最大。当被测金属导体接近传感器线圈时，使电感量变小，回路失谐，检波电压变小。检波电压和电感量随距离x增加(或减少)而增加(或减少)，通过测量检波电压就可确定x的大小。

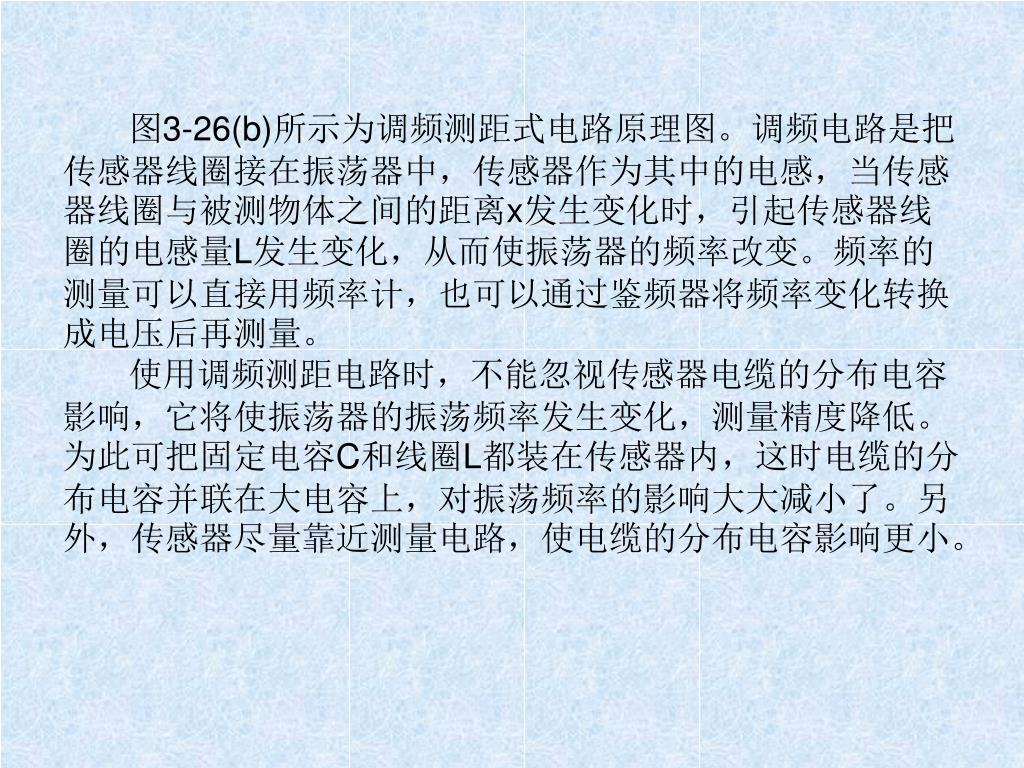

图3-26(b)所示为调频测距式电路原理图。调频电路是把传感器线圈接在振荡器中，传感器作为其中的电感，当传感器线圈与被测物体之间的距离x发生变化时，引起传感器线圈的电感量L发生变化，从而使振荡器的频率改变。频率的测量可以直接用频率计，也可以通过鉴频器将频率变化转换成电压后再测量。图3-26(b)所示为调频测距式电路原理图。调频电路是把传感器线圈接在振荡器中，传感器作为其中的电感，当传感器线圈与被测物体之间的距离x发生变化时，引起传感器线圈的电感量L发生变化，从而使振荡器的频率改变。频率的测量可以直接用频率计，也可以通过鉴频器将频率变化转换成电压后再测量。使用调频测距电路时，不能忽视传感器电缆的分布电容影响，它将使振荡器的振荡频率发生变化，测量精度降低。为此可把固定电容C和线圈L都装在传感器内，这时电缆的分布电容并联在大电容上，对振荡频率的影响大大减小了。另外，传感器尽量靠近测量电路，使电缆的分布电容影响更小。

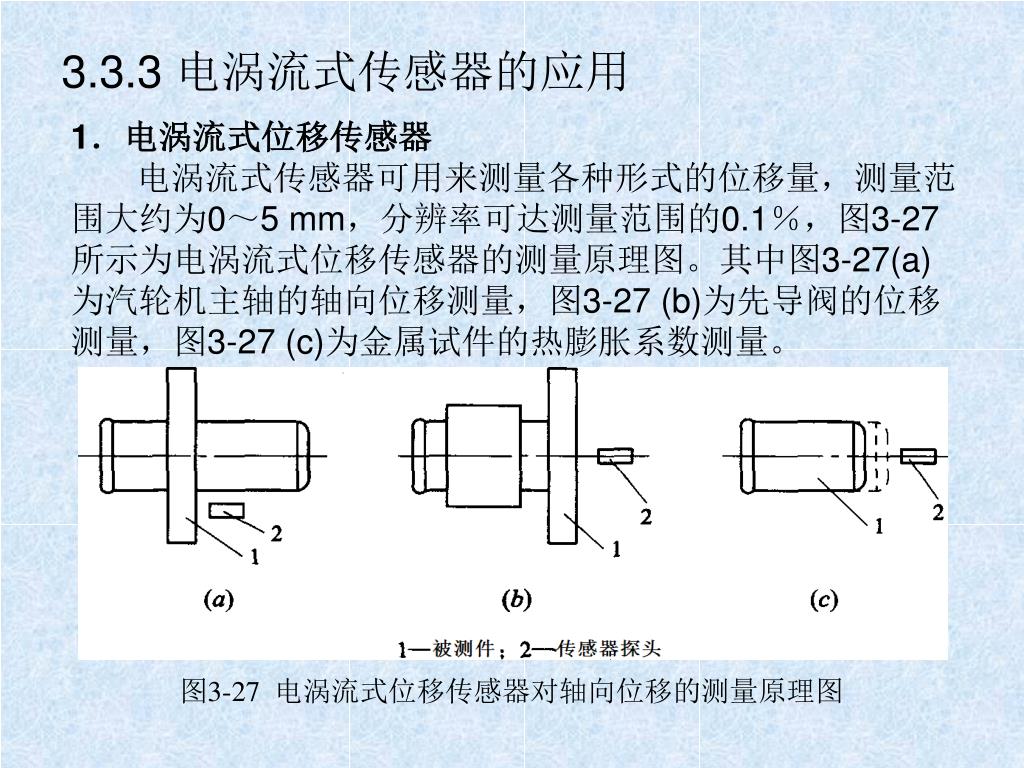

图3-27 电涡流式位移传感器对轴向位移的测量原理图 3.3.3 电涡流式传感器的应用 1．电涡流式位移传感器电涡流式传感器可用来测量各种形式的位移量，测量范围大约为0～5 mm，分辨率可达测量范围的0.1％，图3-27所示为电涡流式位移传感器的测量原理图。其中图3-27(a) 为汽轮机主轴的轴向位移测量，图3-27 (b)为先导阀的位移测量，图3-27 (c)为金属试件的热膨胀系数测量。

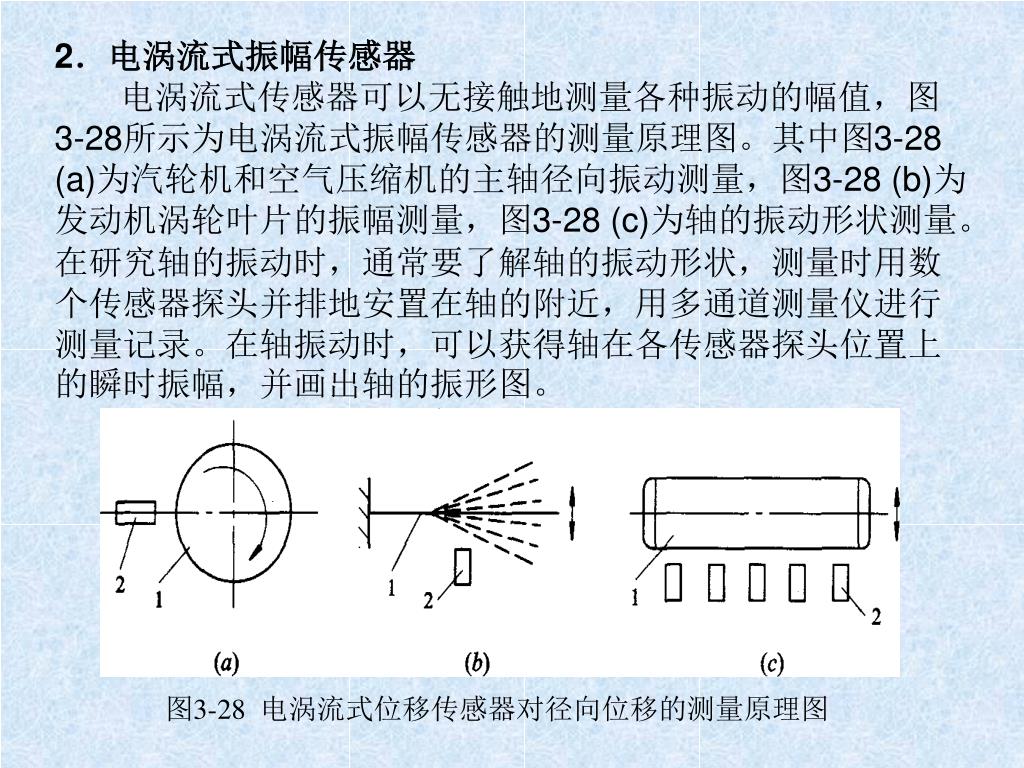

图3-28 电涡流式位移传感器对径向位移的测量原理图 2．电涡流式振幅传感器电涡流式传感器可以无接触地测量各种振动的幅值，图3-28所示为电涡流式振幅传感器的测量原理图。其中图3-28 (a)为汽轮机和空气压缩机的主轴径向振动测量，图3-28 (b)为发动机涡轮叶片的振幅测量，图3-28 (c)为轴的振动形状测量。在研究轴的振动时，通常要了解轴的振动形状，测量时用数个传感器探头并排地安置在轴的附近，用多通道测量仪进行测量记录。在轴振动时，可以获得轴在各传感器探头位置上的瞬时振幅，并画出轴的振形图。

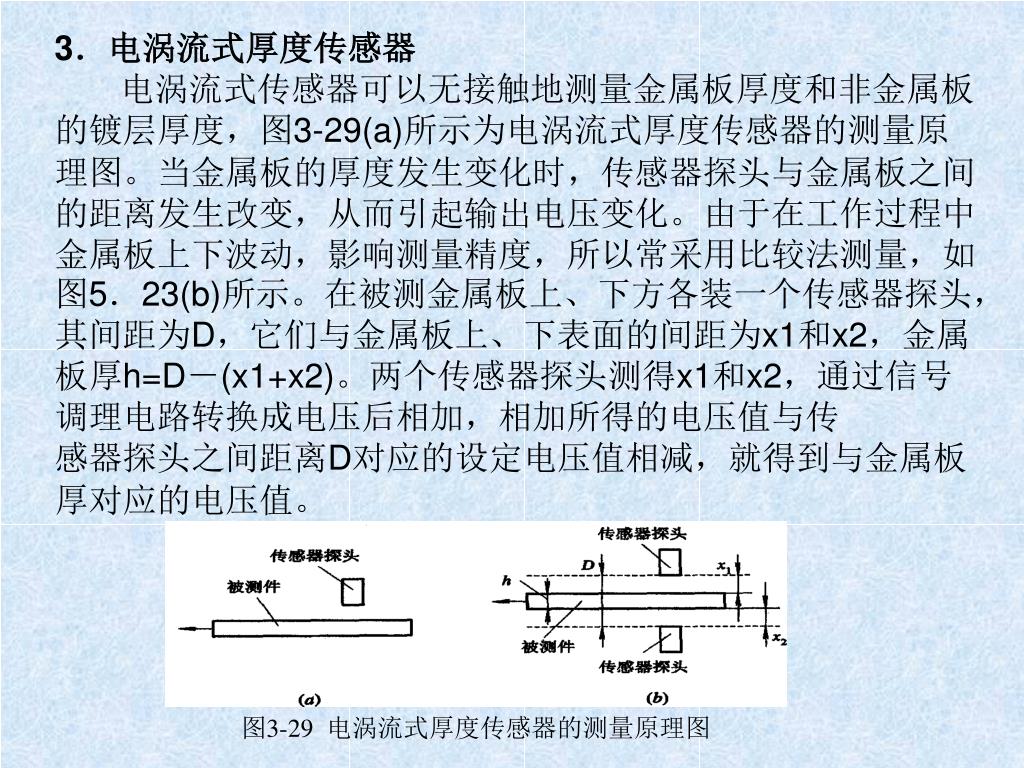

3．电涡流式厚度传感器 电涡流式传感器可以无接触地测量金属板厚度和非金属板的镀层厚度，图3-29(a)所示为电涡流式厚度传感器的测量原理图。当金属板的厚度发生变化时，传感器探头与金属板之间的距离发生改变，从而引起输出电压变化。由于在工作过程中金属板上下波动，影响测量精度，所以常采用比较法测量，如图5．23(b)所示。在被测金属板上、下方各装一个传感器探头，其间距为D，它们与金属板上、下表面的间距为x1和x2，金属板厚h=D－(x1+x2)。两个传感器探头测得x1和x2，通过信号调理电路转换成电压后相加，相加所得的电压值与传感器探头之间距离D对应的设定电压值相减，就得到与金属板厚对应的电压值。图3-29 电涡流式厚度传感器的测量原理图

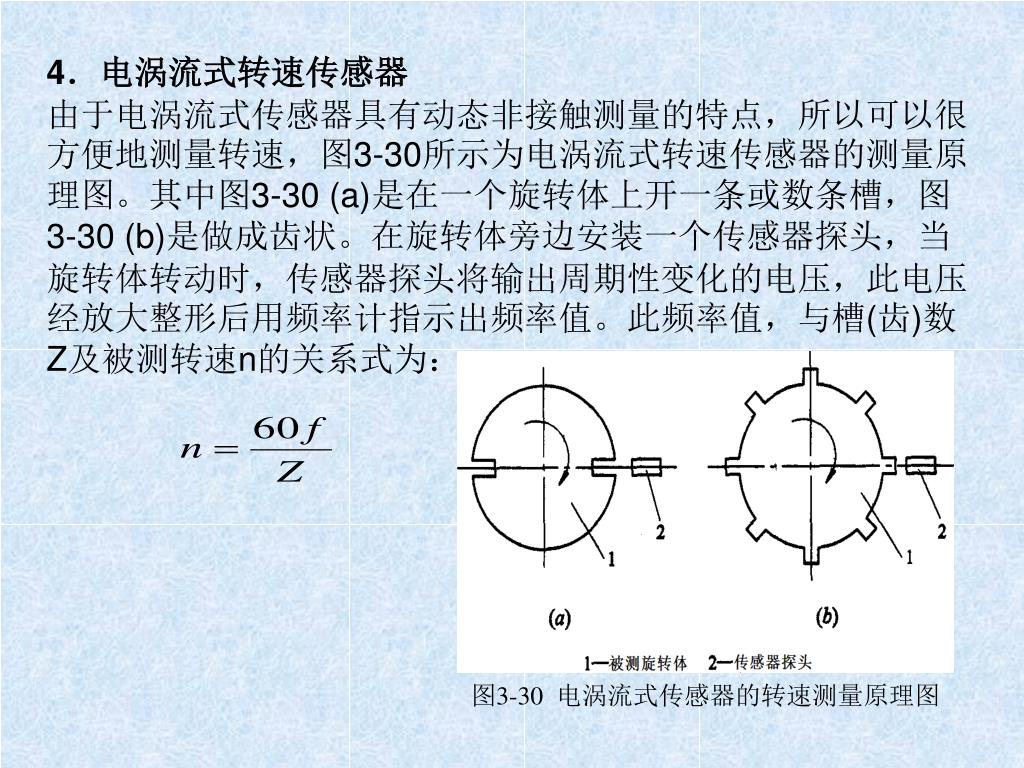

图3-30 电涡流式传感器的转速测量原理图 4．电涡流式转速传感器由于电涡流式传感器具有动态非接触测量的特点，所以可以很方便地测量转速，图3-30所示为电涡流式转速传感器的测量原理图。其中图3-30 (a)是在一个旋转体上开一条或数条槽，图3-30 (b)是做成齿状。在旋转体旁边安装一个传感器探头，当旋转体转动时，传感器探头将输出周期性变化的电压，此电压经放大整形后用频率计指示出频率值。此频率值，与槽(齿)数Z及被测转速n的关系式为：

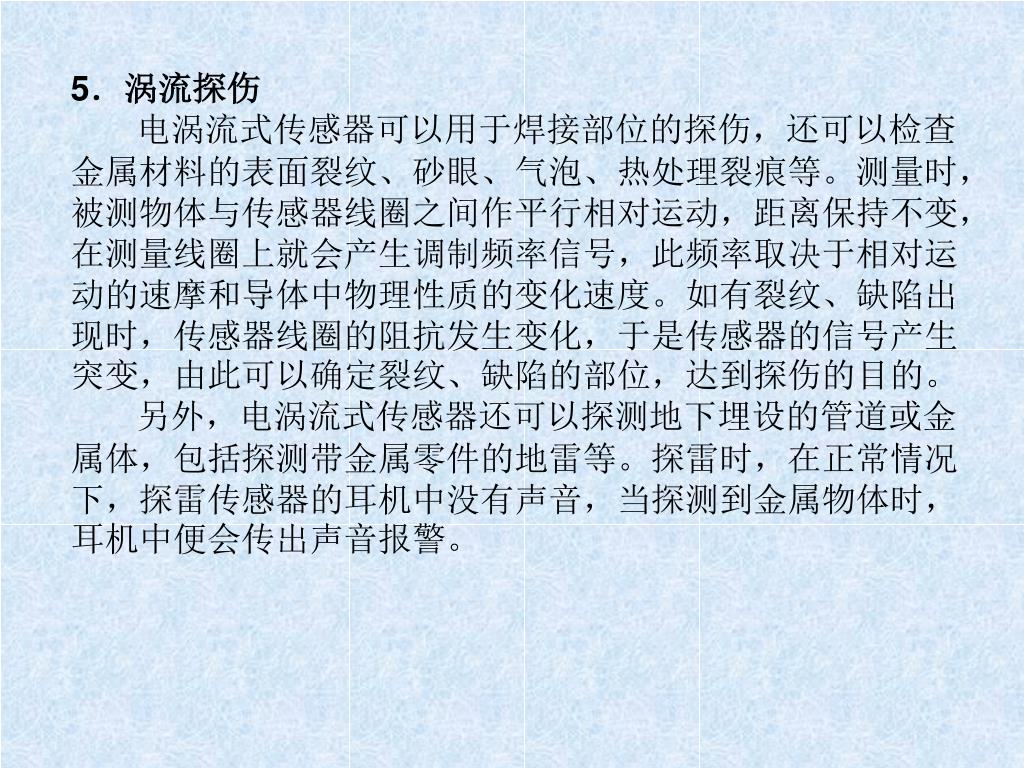

5．涡流探伤 电涡流式传感器可以用于焊接部位的探伤，还可以检查金属材料的表面裂纹、砂眼、气泡、热处理裂痕等。测量时，被测物体与传感器线圈之间作平行相对运动，距离保持不变，在测量线圈上就会产生调制频率信号，此频率取决于相对运动的速摩和导体中物理性质的变化速度。如有裂纹、缺陷出现时，传感器线圈的阻抗发生变化，于是传感器的信号产生突变，由此可以确定裂纹、缺陷的部位，达到探伤的目的。另外，电涡流式传感器还可以探测地下埋设的管道或金属体，包括探测带金属零件的地雷等。探雷时，在正常情况下，探雷传感器的耳机中没有声音，当探测到金属物体时，耳机中便会传出声音报警。

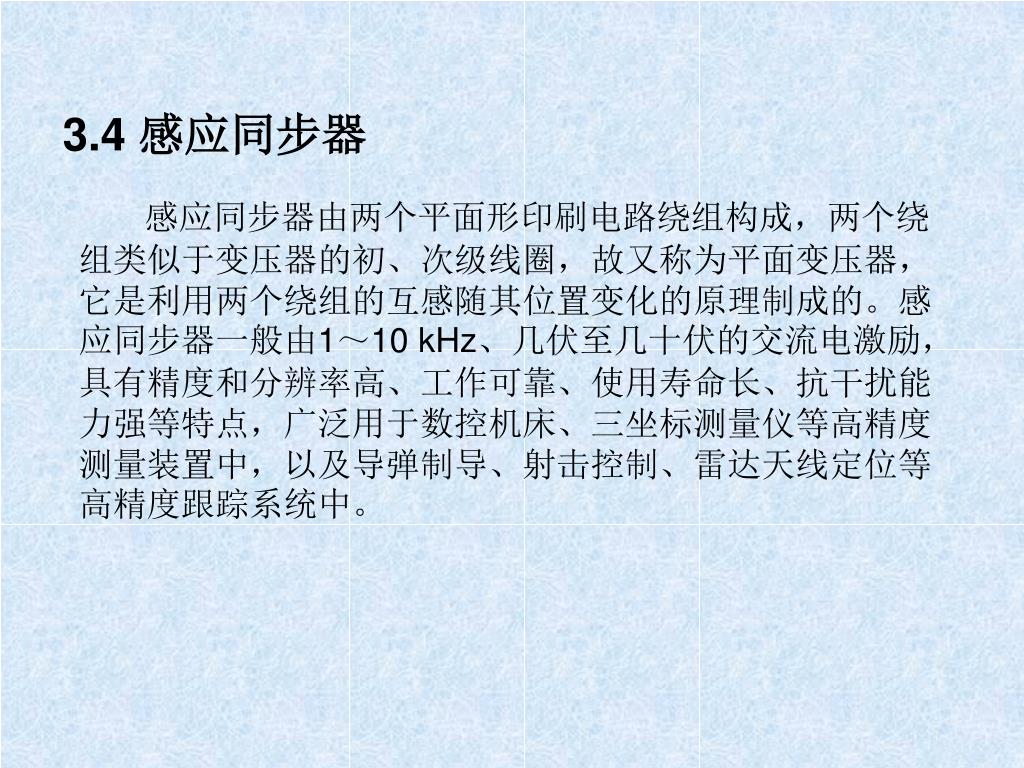

3.4 感应同步器 感应同步器由两个平面形印刷电路绕组构成，两个绕组类似于变压器的初、次级线圈，故又称为平面变压器，它是利用两个绕组的互感随其位置变化的原理制成的。感应同步器一般由1～10 kHz、几伏至几十伏的交流电激励，具有精度和分辨率高、工作可靠、使用寿命长、抗干扰能力强等特点，广泛用于数控机床、三坐标测量仪等高精度测量装置中，以及导弹制导、射击控制、雷达天线定位等高精度跟踪系统中。

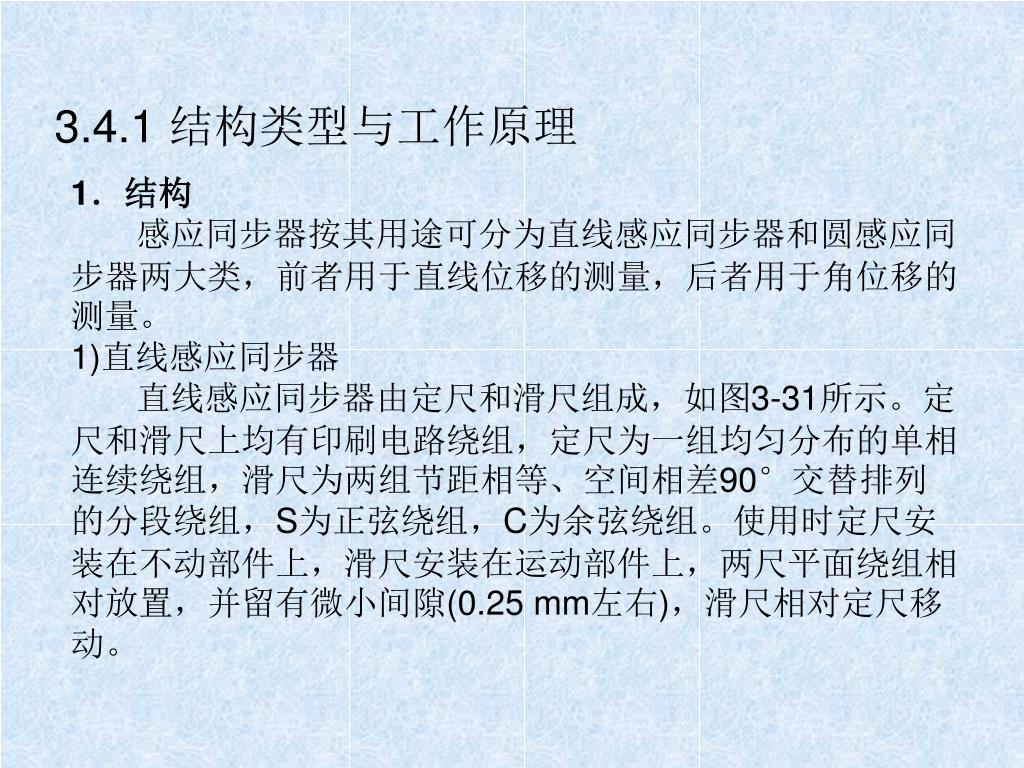

3.4.1 结构类型与工作原理 1．结构感应同步器按其用途可分为直线感应同步器和圆感应同步器两大类，前者用于直线位移的测量，后者用于角位移的测量。 1)直线感应同步器直线感应同步器由定尺和滑尺组成，如图3-31所示。定尺和滑尺上均有印刷电路绕组，定尺为一组均匀分布的单相连续绕组，滑尺为两组节距相等、空间相差90°交替排列的分段绕组，S为正弦绕组，C为余弦绕组。使用时定尺安装在不动部件上，滑尺安装在运动部件上，两尺平面绕组相对放置，并留有微小间隙(0.25 mm左右)，滑尺相对定尺移动。

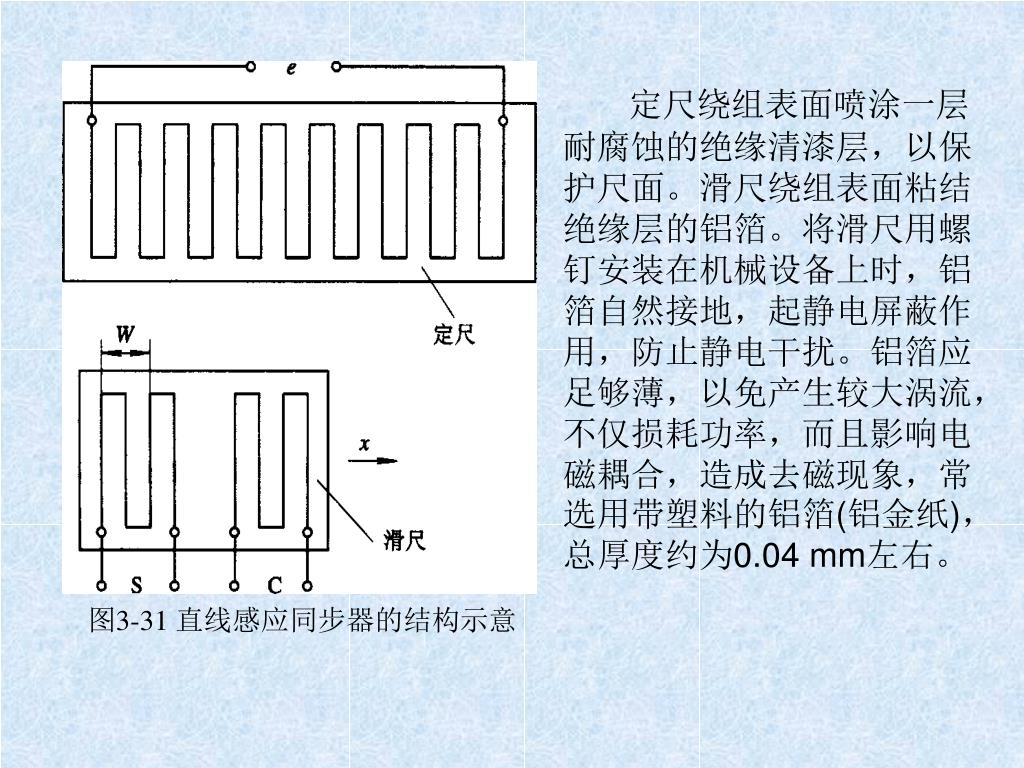

图3-31 直线感应同步器的结构示意 定尺绕组表面喷涂一层耐腐蚀的绝缘清漆层，以保护尺面。滑尺绕组表面粘结绝缘层的铝箔。将滑尺用螺钉安装在机械设备上时，铝箔自然接地，起静电屏蔽作用，防止静电干扰。铝箔应足够薄，以免产生较大涡流，不仅损耗功率，而且影响电磁耦合，造成去磁现象，常选用带塑料的铝箔(铝金纸)，总厚度约为0.04 mm左右。

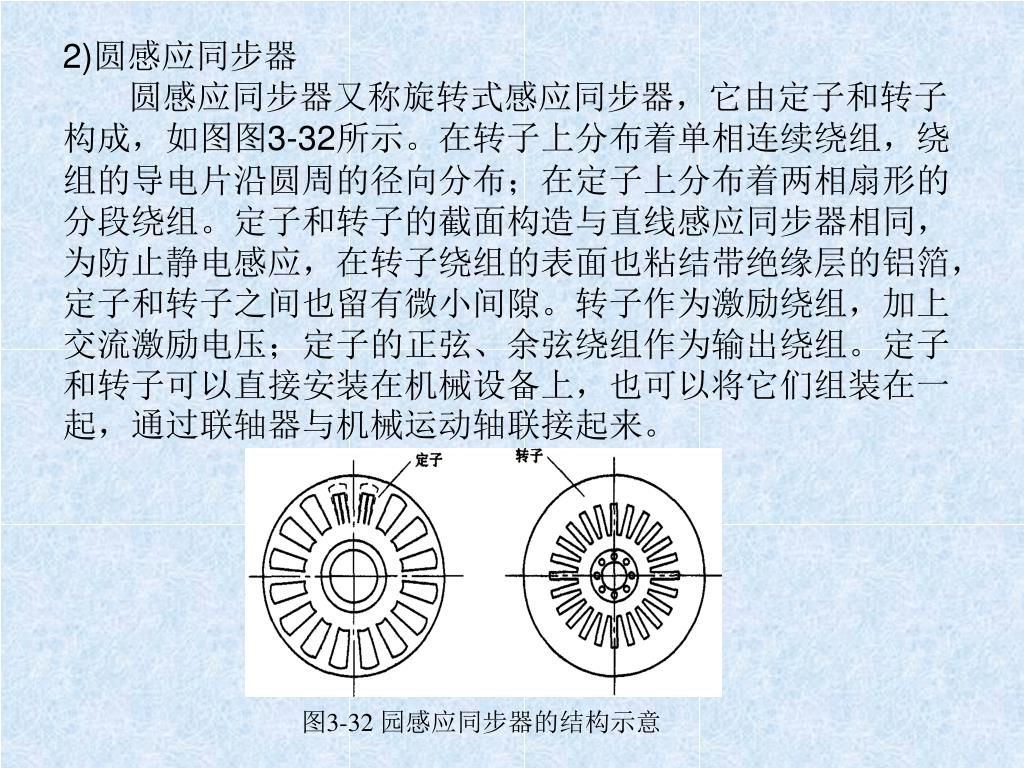

图3-32 园感应同步器的结构示意 2)圆感应同步器圆感应同步器又称旋转式感应同步器，它由定子和转子构成，如图图3-32所示。在转子上分布着单相连续绕组，绕组的导电片沿圆周的径向分布；在定子上分布着两相扇形的分段绕组。定子和转子的截面构造与直线感应同步器相同，为防止静电感应，在转子绕组的表面也粘结带绝缘层的铝箔，定子和转子之间也留有微小间隙。转子作为激励绕组，加上交流激励电压；定子的正弦、余弦绕组作为输出绕组。定子和转子可以直接安装在机械设备上，也可以将它们组装在一起，通过联轴器与机械运动轴联接起来。

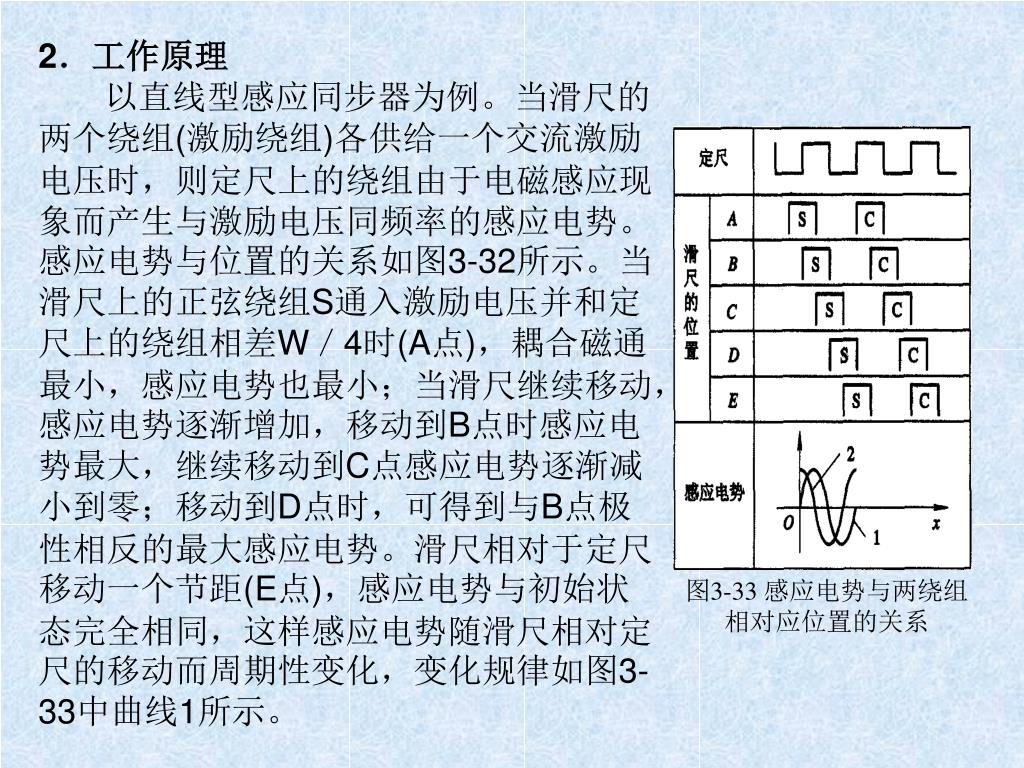

图3-33 感应电势与两绕组相对应位置的关系 2．工作原理以直线型感应同步器为例。当滑尺的两个绕组(激励绕组)各供给一个交流激励电压时，则定尺上的绕组由于电磁感应现象而产生与激励电压同频率的感应电势。感应电势与位置的关系如图3-32所示。当滑尺上的正弦绕组S通入激励电压并和定尺上的绕组相差W／4时(A点)，耦合磁通最小，感应电势也最小；当滑尺继续移动，感应电势逐渐增加，移动到B点时感应电势最大，继续移动到C点感应电势逐渐减小到零；移动到D点时，可得到与B点极性相反的最大感应电势。滑尺相对于定尺移动一个节距(E点)，感应电势与初始状态完全相同，这样感应电势随滑尺相对定尺的移动而周期性变化，变化规律如图3-33中曲线1所示。
