Ч.Энхболд ХХЗХ -РДХТөвийн ахлах инженер, МУ-ын зөвлөх инженер, докторант

1. Улаанбаатар хотын тоон телевизийн газрын сүлжээний шийдэл Ч.Энхболд ХХЗХ -РДХТөвийн ахлах инженер, МУ-ын зөвлөх инженер, докторант

2. Агуулга • Улаанбаатар хотын ТВ станцуудын байршил, хамрах хүрээ • Сүлжээний бүтэц, загвар • Давтамж төлөвлөлт • Чадлын сонголт • Тооцоолсон хамрах хүрээ • Дамжуулах сувгийн тоо, формат

3. Дахин дамжуулагч станцуудын байршил (одоогийн)

4. ТЕЛЕВИЗИЙН НЭВТРҮҮЛЭГ ДАМЖУУЛАХ СТАНЦУУД Телевизийн төв станц Микротек 5 КВт VHF II суваг 2007 он Чингэлтэй станц GME 1 КВт VHF VIсуваг 2008 он

5. Улаанбаатар хот орчмын нэмэлт станцууд Баянхошуу Био комбинат Бэлх Гачуурт

6. Цайз Хужирбулан Налайх Шар хад Өлзийт

7. Одоогийн станцуудын бүрхэлт

8. ТВ цамхаг ба бусад сайтын бүрхэлт

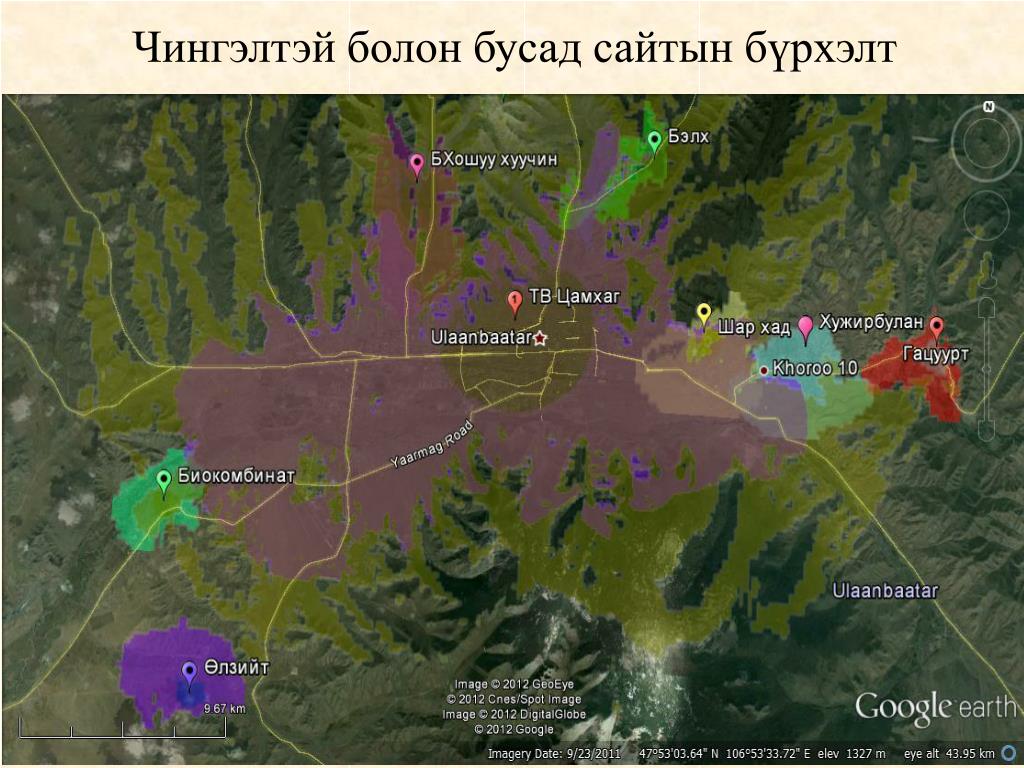

9. Чингэлтэй болон бусад сайтын бүрхэлт

10. Сүлжээний бүтэц • Олон давтамжийн сүлжээ(MFN)-уламжлалт арга бөгөөд сүлжээний бүтэц энгийн, тоног төхөөрөмж үнэ багатай. • Нэг давтамжийн сүлжээ (SFN)-ижил давтамжаар бүрхэлтүүд үүсгэн тэдгээрийг синхрончлох байдлаар дамжуулал хийдэг, сүлжээний бүтэц нарийн, тоног, төхөөрөмж үнэтэй. • Улаанбаатар, томоохон хотуудад холимог сүлжээ (SFN+MFN) • SFN байдлаар үндсэн сүлжээг байгуулна. • Хаалттай бүсүүдэд бүрхэлтийг нөхөх зорилгоор MFN сүлжээ ашиглана. • Орон нутагт MFN эсвэл SFN аль ч сүлжээг ашиглаж болно.

11. Нэвтрүүлэгч1, 2/MFN/ Нэвтрүүлэгч 5,6/MFN/ Нэвтрүүлэгч 3,4/MFN/ Улаанбаатар хотын сүлжээний загвар Нягтруулгын төв МFN нэвтрүүлэгч рүү MUX SFN нэвтрүүлэгч рүү HD ENC T2- MI Гарц SD ENC TS гаралт SD ENC PLP DVBT-2 нэвтрүүлэгч 1, 2/SFN/ DVBT-2 нэвтрүүлэгч 1, 2/SFN/ DVBT-2 нэвтрүүлэгч 1, 2/SFN/

12. Давтамж төлөвлөлт • Монгол Улс тоон телевизийн үйлчилгээнд зориулж 470-690МГц давтамжийн зурвасын хуваарилсан. • Улаанбаатар хотод тоон системд ашиглах боломжтой 8МГц зурвасын өргөнтэй нөөц зөөгч давтамжуудыг үр ашигтай ашиглахын тулд: • SFN сүлжээ байгуулна. 3 байрлалд 2 давтамж ашиглана. • Хаалттай бүсүүдэд олон давтамжийн сүлжээ(МFN) хэлбэрээр бага чадлын нэвтрүүлэгчүүд ашиглана. • Станцын байрлалаас хамаарч 1 давтамжийг дахин ашиглах боломжтой.

13. Тоон нэвтрүүлэгчийн чадлын сонголт(1) Аналоги телевизийн хамгийн бага оронгийн хүчлэг (байршлийн 50%, хугацааны 50%-д газрын гадаргаас 10 метрийн өндөрт) Тоон телевизийн хамгийн бага оронгийн хүчлэг (байршлийн 50%, хугацааны 50%-д газрын гадаргаас 10 метрийн өндөрт)

14. Тоон нэвтрүүлэгчийн чадлын сонголт(2)

15. Тоон нэвтрүүлэгчийн чадлын сонголт(3) • Улаанбаатар хотод: • Үндсэн станц 5КВт хүртэл • Үндсэн станц 1КВт • Нэмэлт буюу хаалттай бүсэд 300-500Вт • Аймгийн төвүүдэд томоохон сууринд: 300-500Вт • Сумын төвд: 50-100Вт

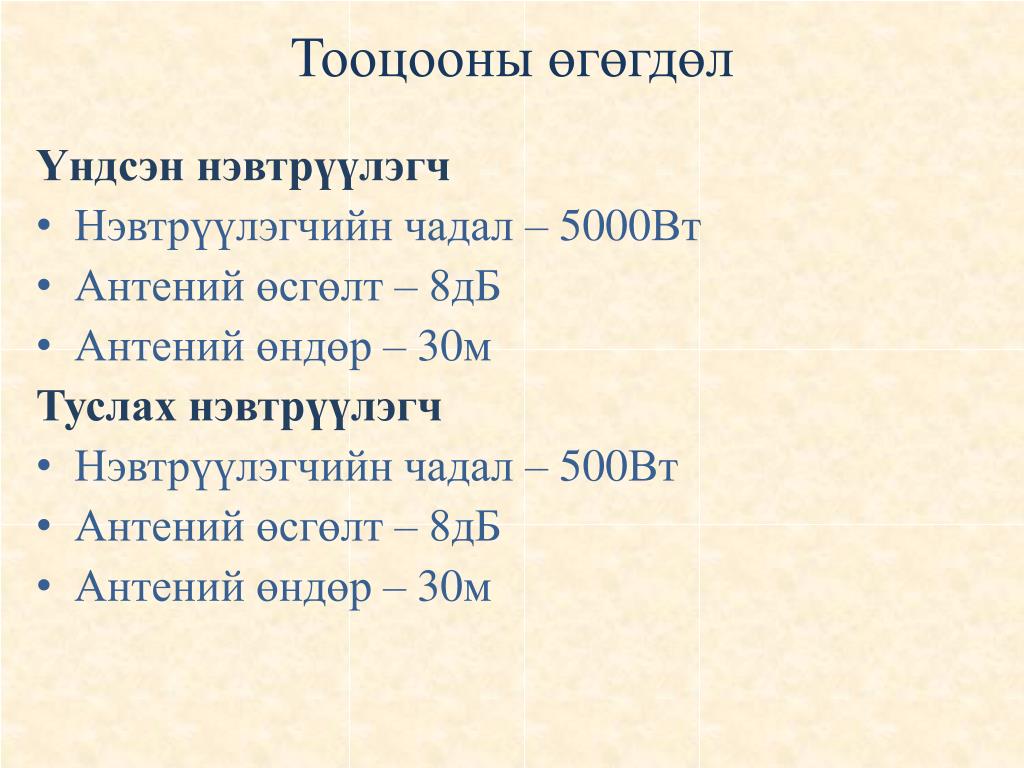

16. Тооцооны өгөгдөл Үндсэн нэвтрүүлэгч • Нэвтрүүлэгчийн чадал – 5000Вт • Антений өсгөлт – 8дБ • Антений өндөр – 30м Туслах нэвтрүүлэгч • Нэвтрүүлэгчийн чадал – 500Вт • Антений өсгөлт – 8дБ • Антений өндөр – 30м

17. Богд ууланд сонгосон цэг

18. Богд уулнаас бүрхэлт

19. Баянхошуунд сонгосон цэг

20. Баянхошуу бүрхэлт

21. Ганц худгийн толгой

22. Ганц худгийн бүрхэлт

23. Зайсанд сонгосон цэг

24. Зайсангийн бүрхэлт

25. Зайсан ба бусад бүрхэлт (1)

26. Зайсан ба бусад бүрхэлт (2)

27. Телевизийн дохионы битийн хурдад тавигдах шаардлага Дамжуулах сувгийн тоо Дууны дохионы чанар дараах шаардлага хангасан байх ёстой. • Стерео дууны дохио: 192kbit/s • Олон сувгийн дууны дохио: ойролцоогоор 0.5-1Mbit/s

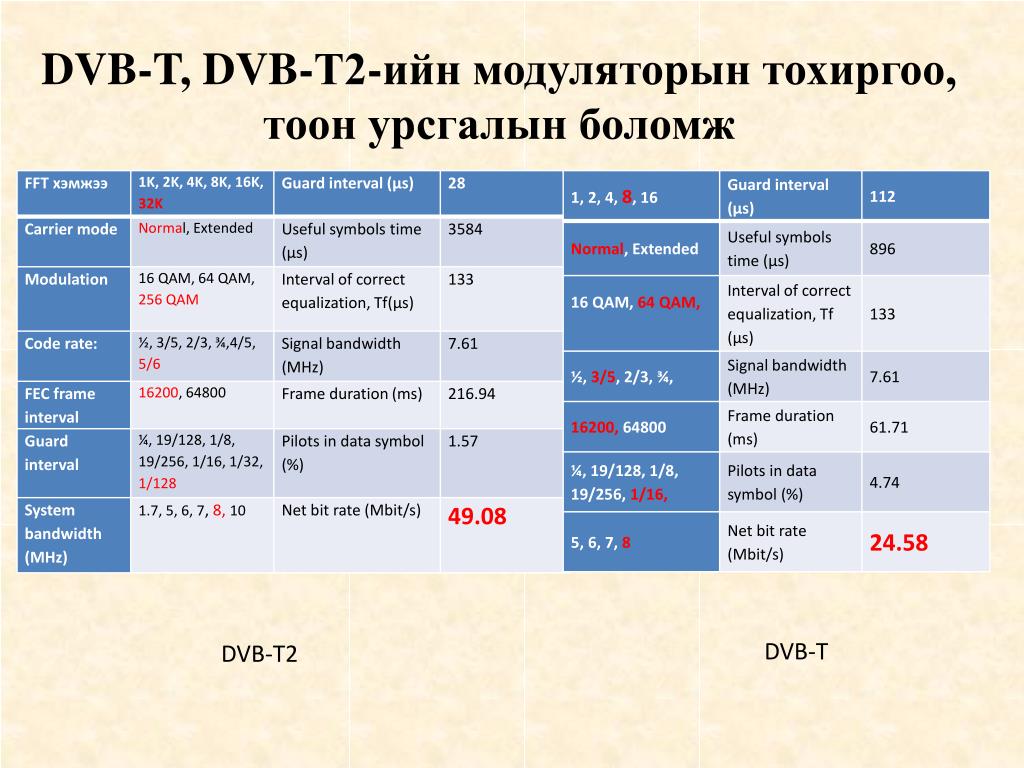

28. DVB-T,DVB-Т2-ийнмодуляторын тохиргоо, тоон урсгалын боломж DVB-T DVB-T2

29. Дамжуулах сувгийн тоо • DVB-T2 стандартаар MPEG-4 кодлолтой үед нэг зөөгчөөр 36-40 Mб/c хүртэл хурдаар дамжуулал хийх боломжтой. Энэ тохиолдолд: • HDTV програм: 3-4 • SDTV програм: 10 боломжтой • Улаанбаатарт : • МҮОНТ-ийг HD бусад бүх програмууд /16ТВ/-ыг SD форматаар дамжуулахад 2 нягтруулагч ашиглах шаардлагатай • Орон нутагт: • 10-аас доошгүй телевизийн програмыг 1 нягтруулагчаар дамжуулах боломжтой. /SD/

30. Анхаарал тавьсанд баярлалаа
