  1. Računalne mreže xDSL

  2. xDSL • što je xDSL tehnologija • digital subscriber line • vrste DSL • ADSL • Asymetricdigital subscriber line • IDSL • Integrateddigital subscriber line • HDSL • High-bit-ratedigital subscriber line • SDSL • Single-pair digital subscriber line • VDSL • Very-high-bit-ratedigital subscriber line

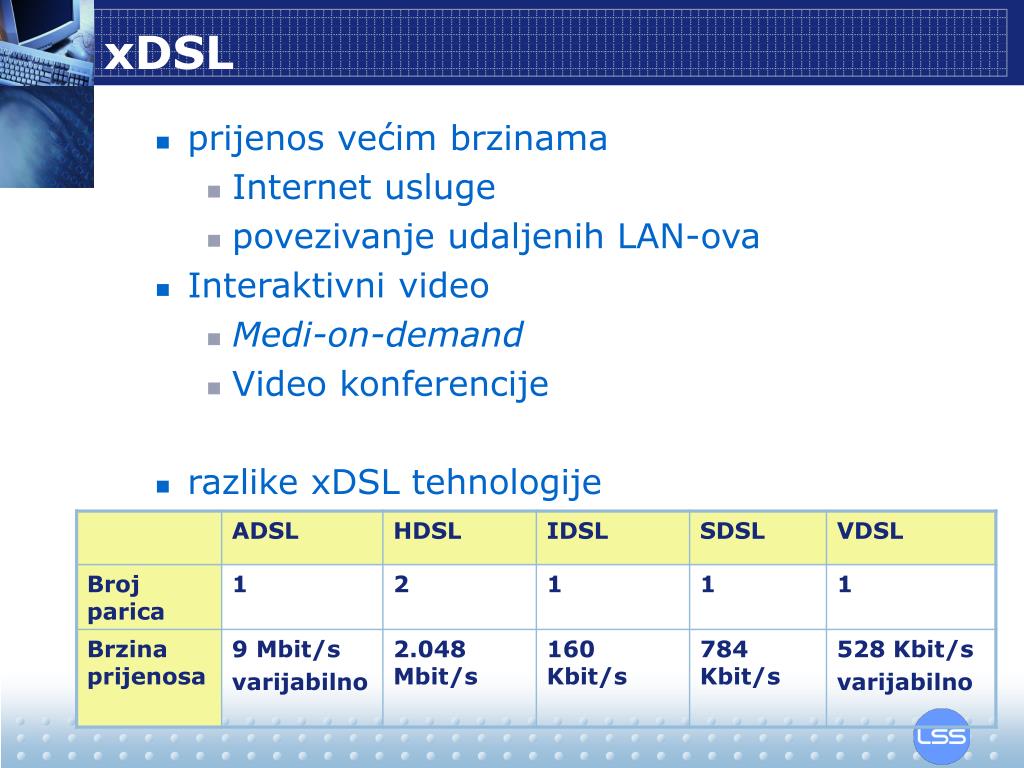

  3. xDSL • prijenos većim brzinama • Internet usluge • povezivanje udaljenih LAN-ova • Interaktivni video • Medi-on-demand • Video konferencije • razlike xDSL tehnologije

  4. xDSL • svojstva tehnologije • širi iskoristivi frekvencijski pojas • stalna izravna veza • niska cijena implementaicje • podrška za telefoniju • prilagodljiva brzina prijenosa

  5. xDSL • tehnički problemi • premošteni odvojci (bridged taps) • induktivni elementi (load coil detection) • dodani da bi se povećao doseg govorne usluge, što je dodatno gušilo signal na višim frekvencijama • za smanjenje gušenja u 4KHz području • smeta visokim frekvencijama • duljina linije • različiti promjeri parica i spojevi parice

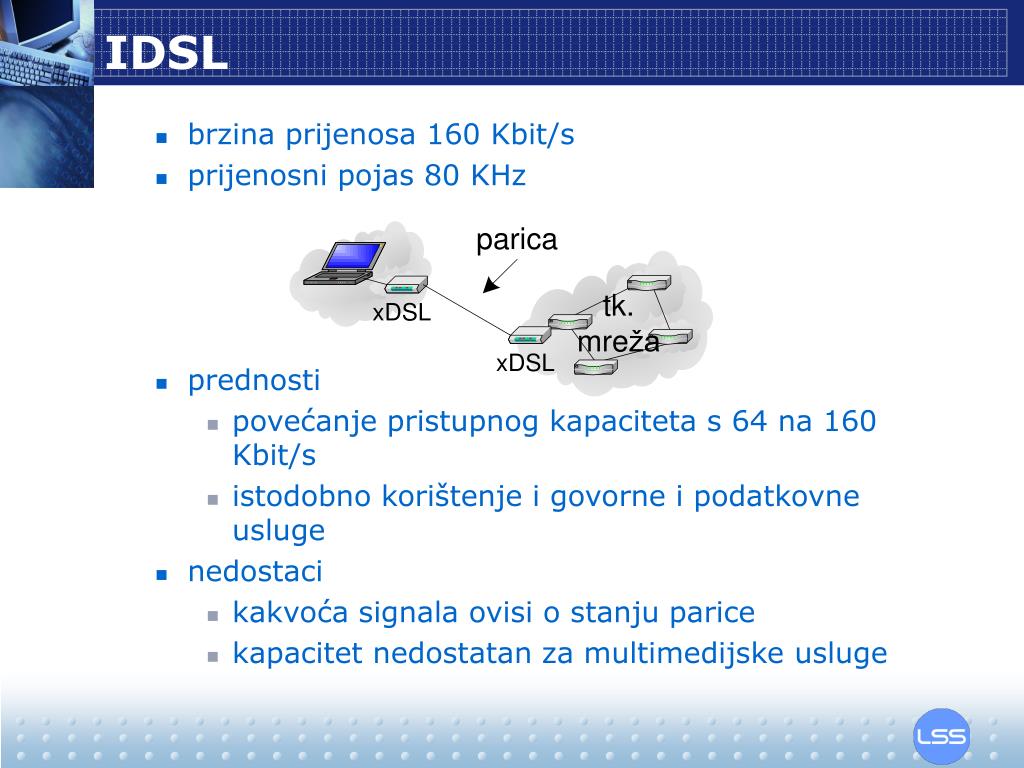

  6. IDSL • brzina prijenosa 160 Kbit/s • prijenosni pojas 80 KHz • prednosti • povećanje pristupnog kapaciteta s 64 na 160 Kbit/s • istodobno korištenje i govorne i podatkovne usluge • nedostaci • kakvoća signala ovisi o stanju parice • kapacitet nedostatan za multimedijske usluge

  7. IDSL • primjena • prijenos podataka • pristup Internetu • povezivanje udaljenih lokacija • male količine prometa između lokacija • udaljeni rad

  8. HDSL • HDSL – prva xDSL tehnologija • primjena • spajanje tel. centrala pomoću E1 kanala • povezivanje velikih tvrtki • povezivanje baznih stanica s centralom • prijenosne udaljenosti • 3,6 km (AWG 24; 0,4mm) • 2,7 km (AWG; 0,5mm) • moguće povećanje udaljenosti korištenjem regeneratora

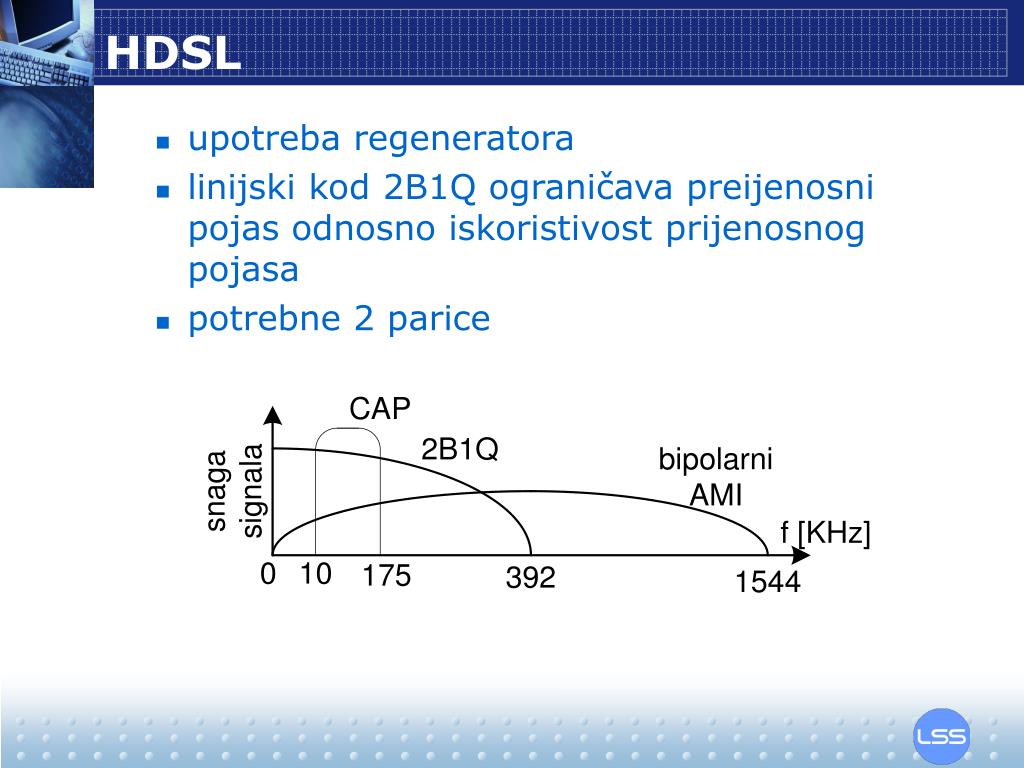

  9. HDSL • upotreba regeneratora • linijski kod 2B1Q ograničava preijenosni pojas odnosno iskoristivost prijenosnog pojasa • potrebne 2 parice

  10. Vremenski prijenos datoteka

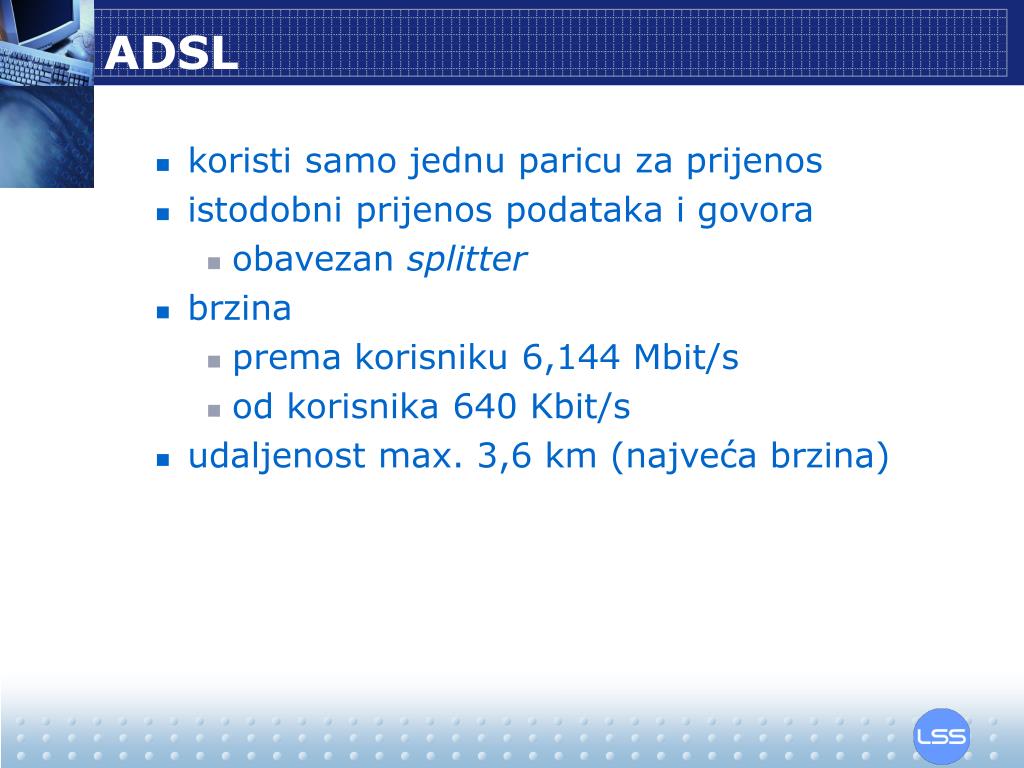

  11. ADSL • koristi samo jednu paricu za prijenos • istodobni prijenos podataka i govora • obavezan splitter • brzina • prema korisniku 6,144 Mbit/s • od korisnika 640 Kbit/s • udaljenost max. 3,6 km (najveća brzina)

  12. ADSL • arhitektura ADSL sustava

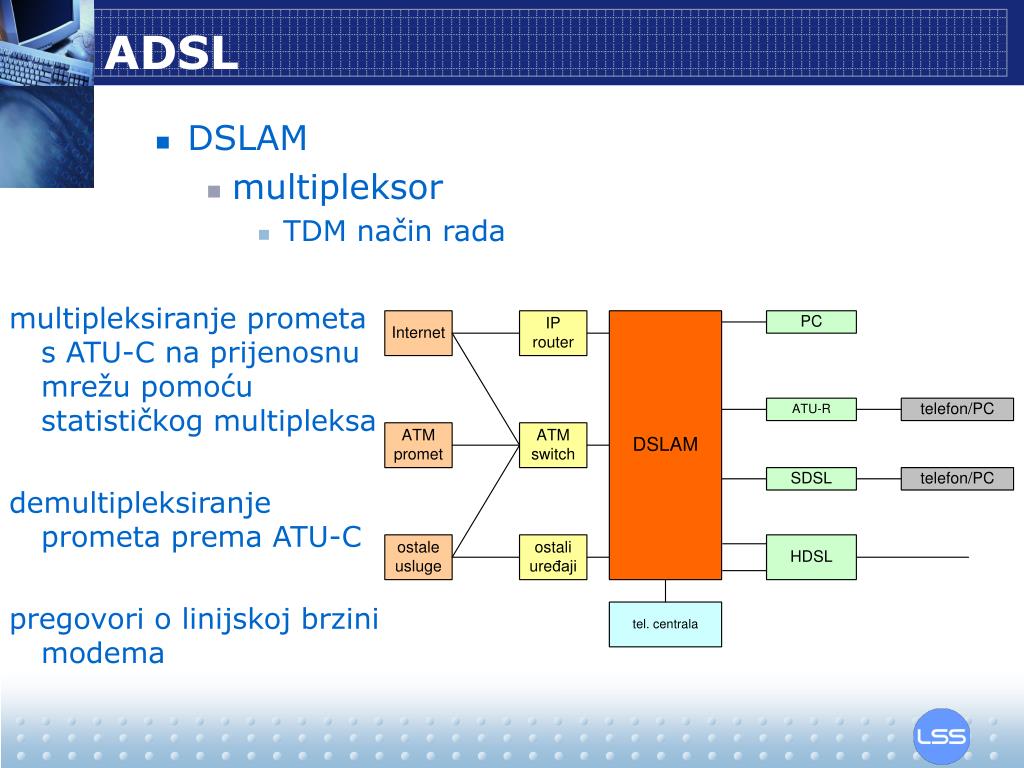

  13. ADSL • DSLAM • multipleksor • TDM način rada multipleksiranje prometa s ATU-C na prijenosnu mrežu pomoću statističkog multipleksa demultipleksiranje prometa prema ATU-C pregovori o linijskoj brzini modema

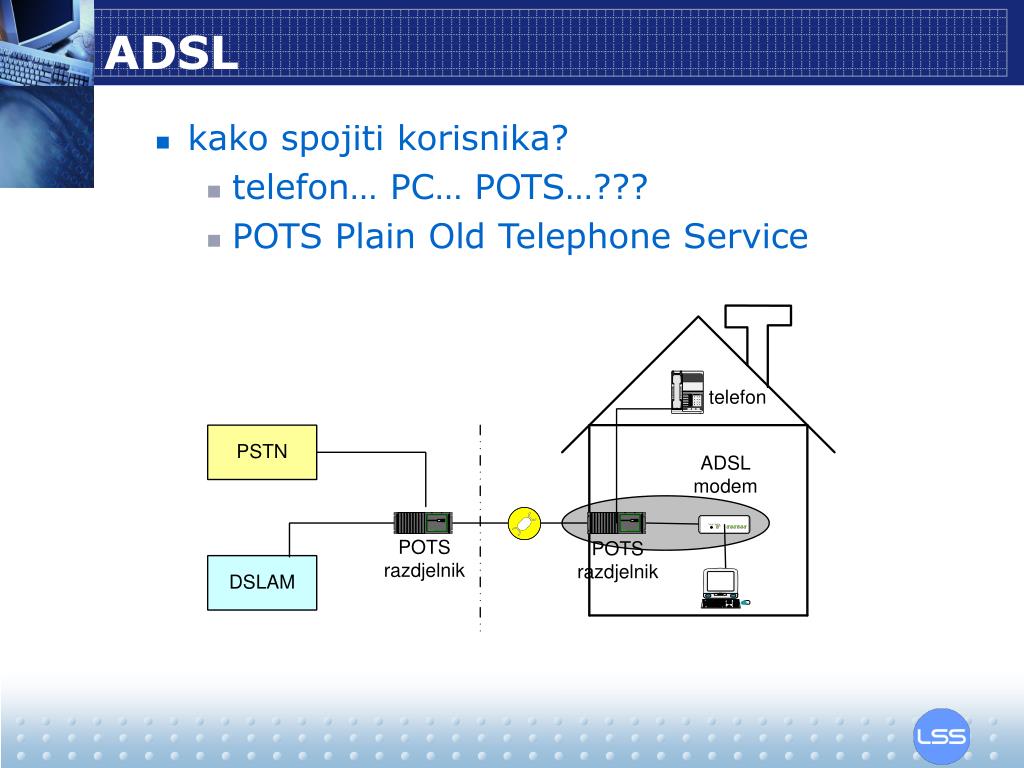

  14. ADSL • kako spojiti korisnika? • telefon… PC… POTS…??? • POTS Plain Old Telephone Service
