무선통신기기 개요

무선통신기기 개요. * 특징 무한한 공간을 전송로로서 사용할 수 있다 *장점 이동성이 유선통신에 비해서 좋다 전송선로의 제약 없이 자유롭게 사용할 수 있다 대용량이고 광범위한 수신지역을 가진다 경제적이라는 특성 때문에 방송 , 항공 , 선박 , 군사 , 기상관측 , 아마추어 무선 , 이동 통신 , 위성 및 우주통신 등 그 활용 범위가 매우 넓다 *단점 다른 통신 시스템과의 간섭으로 , 단점은 전자파의 주파수 차 및 강도의 차

lyre
Download Presentation

무선통신기기 개요

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

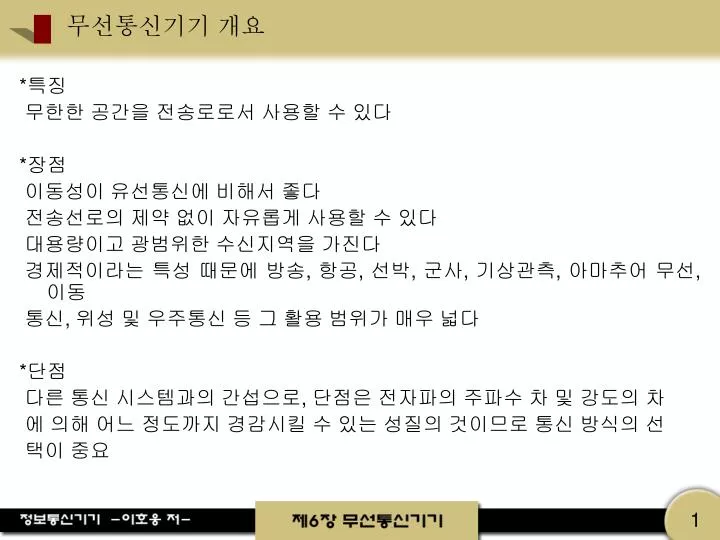

  1. 무선통신기기 개요 • *특징 • 무한한 공간을 전송로로서 사용할 수 있다 • *장점 • 이동성이 유선통신에 비해서 좋다 • 전송선로의 제약 없이 자유롭게 사용할 수 있다 • 대용량이고 광범위한 수신지역을 가진다 • 경제적이라는 특성 때문에 방송, 항공, 선박, 군사, 기상관측, 아마추어 무선, 이동 • 통신, 위성 및 우주통신 등 그 활용 범위가 매우 넓다 • *단점 • 다른 통신 시스템과의 간섭으로, 단점은 전자파의 주파수 차 및 강도의 차 • 에 의해 어느 정도까지 경감시킬 수 있는 성질의 것이므로 통신 방식의 선 • 택이 중요

  2. 무선송신기의 기본 구성

  3. 무선 수신기의 기본 구성

  4. 전자파의 발생 • *전자파(Electronic Waves) 또는 전파(Radio Wave) • 자유공간에 방사된 전기적 에너지

  5. 전파의 성질 • ① 동일 매질 중을 전파하는 전파는 직진한다. • ② 입사파 및 반사파의 통로는 동일 평면내에 있고 반사점에 세운 법선에 • 대하여 반사각과 반사각은 같다. • ③ 서로 다른 매질의 경계면을 통과하는 경우에는 굴절한다. • ④ 회절현상이 있다.

  6. 전파의 분류

  7. 전리층(Ionosphere) • D층 • 지상 약 50～90[Km]에 존재하는 층으로 높이가 가장 낮다. • E층 • 지상 약 100[Km] 부근에 존재하는 층으로 중파대는 반사되나 단파이상은 통과한다. • F층 • 지상 약 230～400[Km]높이에 존재하는 층으로 초단파이상은 통과한다. • 스포라딕 E층 • E층 부근인 약 100[Km] 영역에 나타나는 전자밀도가 특히 큰 전리층으 • 로 출현시간이 불규칙하다.

  8. 전파 전파상의 여러 현상 • [1] 페이딩 • 전파 경로상의 여러 요소의 영향에 의한 간섭 또는 수신 전계강도에 시간적 • 강약의 변동이 생기는 현상 • (1) 간섭성 페이딩 (2) 편파성 페이딩 • (3) 흡수성 페이딩 (4) 도약 페이딩 • (5) 선택성 페이딩 • [2] 델린저 현상 • 단파통신에서 수신 전계강도가 급히 저하하고 수신 곤란이나 수신 불가능 • 해지는 전파의 소실현상 • [3] 자기폭풍(Magnetic storm) • 태양 표면의 폭발이나 태양 흑점의 활동이 심할 때, 지구 자기장이 갑자기 • 비정상적으로 변화하는 현상

  9. AM송신기 • [1] 발진부

  10. [2] 완충 증폭부(buffer Amplifier)

  11. [3] 주파수 체배부(frequency multiplier) • [4] 여진전력 증폭부 • [5] 종단전력 증폭기(terminal power amplifier) • [6] 저주파 증폭기 • [7] 변조부 • [8] 송신기 보호장치

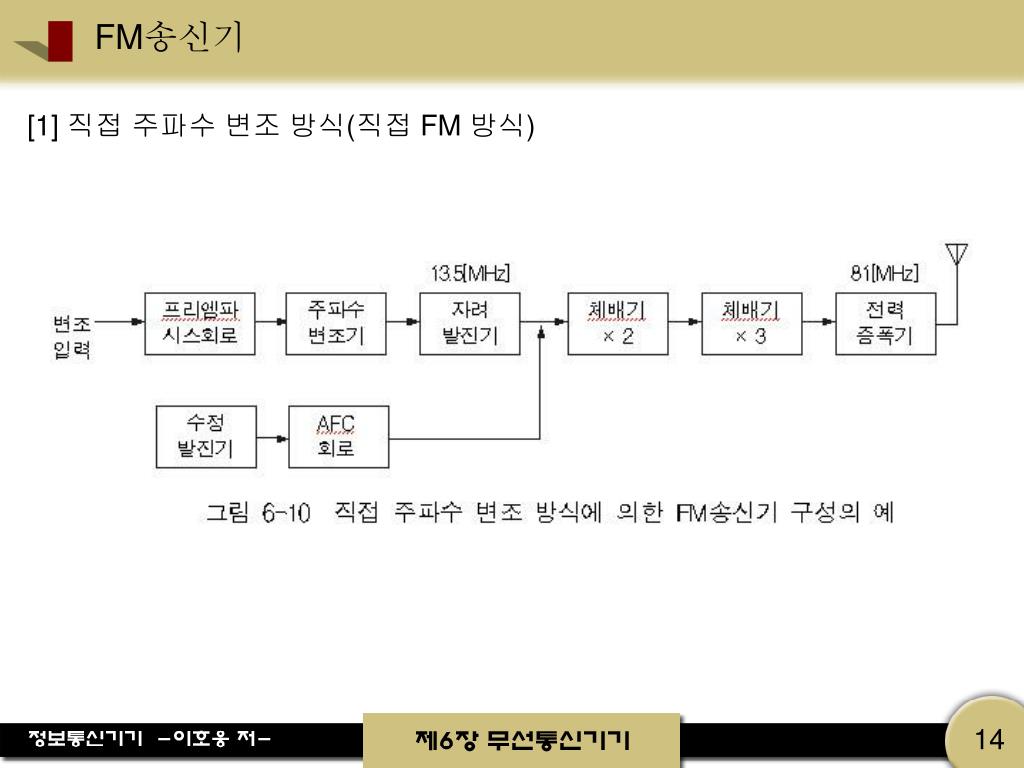

  12. FM송신기 • [1] 직접 주파수 변조 방식(직접 FM 방식)

  13. [2] 간접 주파수 변조 방식(간접 FM 방식)

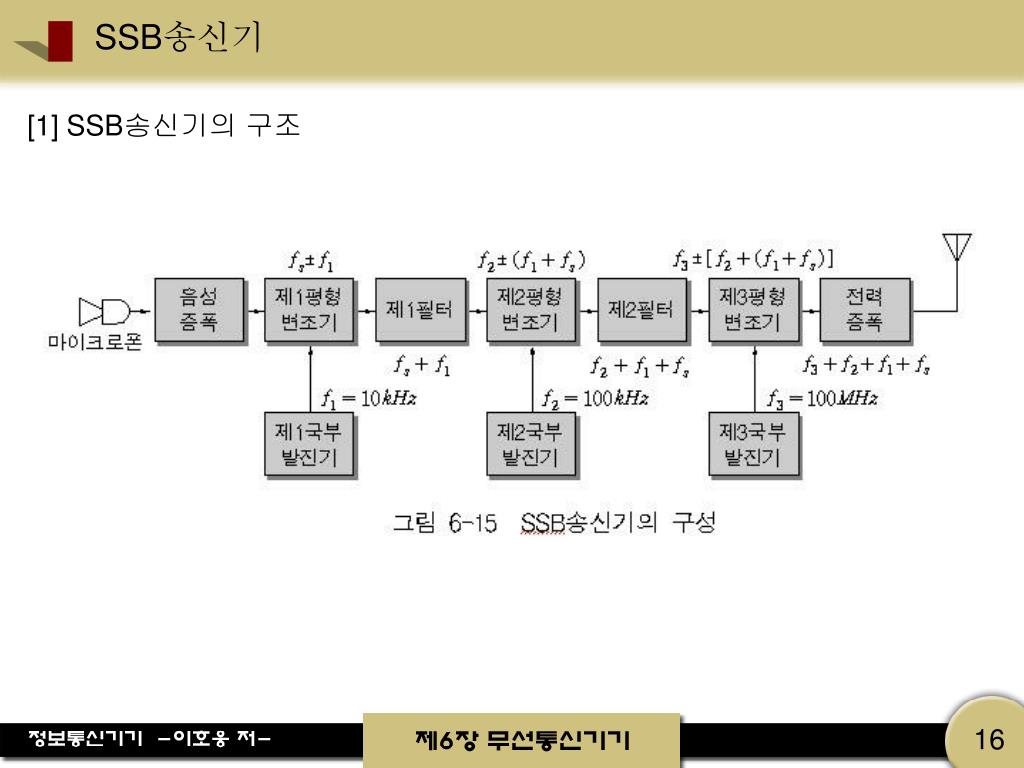

  14. SSB송신기 • [1] SSB송신기의 구조

  15. [2] 동작원리 • [3] SSB 방식의 특징 • SSB 방식의 장점 • ① 점유주파수 대역폭이 1/2로 줄어든다. • ② 적은 송신전력으로 양질의 통신이 가능하다. • ③ 송신기의 소비전력이 적다. • ④ 선택성 페이딩에 의한 영향이 적다. • ⑤ S/N비가 개선된다. • ⑥ 송신기가 소형 경량이다. • (2) SSB 방식의 단점 • ① 송수신기의 회로가 복잡하다. • ② 높은 주파수 안정도를 필요로 한다. • ③ 가격이 비싸다.

  16. AM수신기

  17. [1] 수퍼헤테로다인(Superheterodyne Receiver)의 구성과 원리 • (1) 고주파 증폭부 • (2) 주파수 변환부 • ① 국부발진기(LO：Local Oscillator) • ② 주파수혼합기(Frequency Mixer) • (3) 중간주파 증폭부 • (4) 검파부(복조부) • (5) 저주파 증폭부 • (6) 전원부

  18. [2] 수퍼헤테로다인 수신기의 특징 • (1) 장점 • ① 수신기의 이득이 높다. • ② 선택도가 높다. • ③ 수신 주파수에 관계없이 수신감도와 선택도가 거의 일정하다. • ④ 고충실도를 얻을 수 있다. • (2) 단점 • ① 영상주파수 방해를 받을 수 있다. • ② 회로가 복잡하고 조정이 어렵다. • ③ 국부 발진기의 안정도가 고주파에서 저하된다.

  19. FM수신기

  20. [1] FM수신기의 구성

  21. [2] 동작원리 • (1) 진폭제한기(Limter) • (2) 주파수 변별기(discriminator) • (3) 디엠파시스 회로(De-emphasis circuit) • (4) 스켈치 회로(squelch circuit) • (5) FM수신기의 특징 • ① 수신주파수 대역폭이 넓다. • ② 진폭제한 회로가 있어 S/N비가 개선된다. • ③ 주파수 변별기로서 검파한다. • ④ 수신 전계의 변동이 심한 이동 무선에 적합하다. • ⑤ 디엠파시스 회로가 있다.

  22. SSB수신기

  23. [1] 구성 • SSB수신기의 복조 방식은 SSB송신기의 변조 방식을 반대로 생각하여 하측 • 파대만을 뽑아내면 됨 • [2] 동작원리 • ① 국부발진기의 발진주파수는 송신측과 같게 한다. • ② 공중선에 들어간 SSB파는 고주파 증폭부에서 증폭된 후, 주파수 변환기에 들어가 제1국부 발진기 출력과 혼합되어 중간주파수로 떨어져서 중간주파 증폭단으로 들어간다. • ③ BPF에 의해서 중간주파 증폭기에서의 출력중에 필요한 대역만을 제2 복조기로 보낸다.

  24. [3] SSB수신기의 특징 • ① SSB는 J3E(억압반송파)이므로, 수신측에는 반송파와 거의 같은 국부 반송파 발진기를 필요로 한다. • ② 반송파와 국부반송파의 주파수가 다르면 검파 출력파형에 일그러짐 • (distortion)이 생겨서 명료도를 저하시키므로 이들 두 주파수를 동기 • 시키기 위해 동기조정회로(Speech clarifier)나 자동 주파수 조정회로(AFC)가 필요하다. • ③ SSB 수신기의 통과 대역폭이 DSB의 경우에 1/2이므로 잡음출력도 DSB에 비해 1/2이다. • ④ 장치가 복잡하고 가격이 비싸다. • [4] 동기조정 회로 • 국부 반송파의 주파수를 수동으로 미세하게 동기를 조정하는 회로이다.
