  1. 1. 主機板的上電方式 2.倍頻IC的Data Sheet

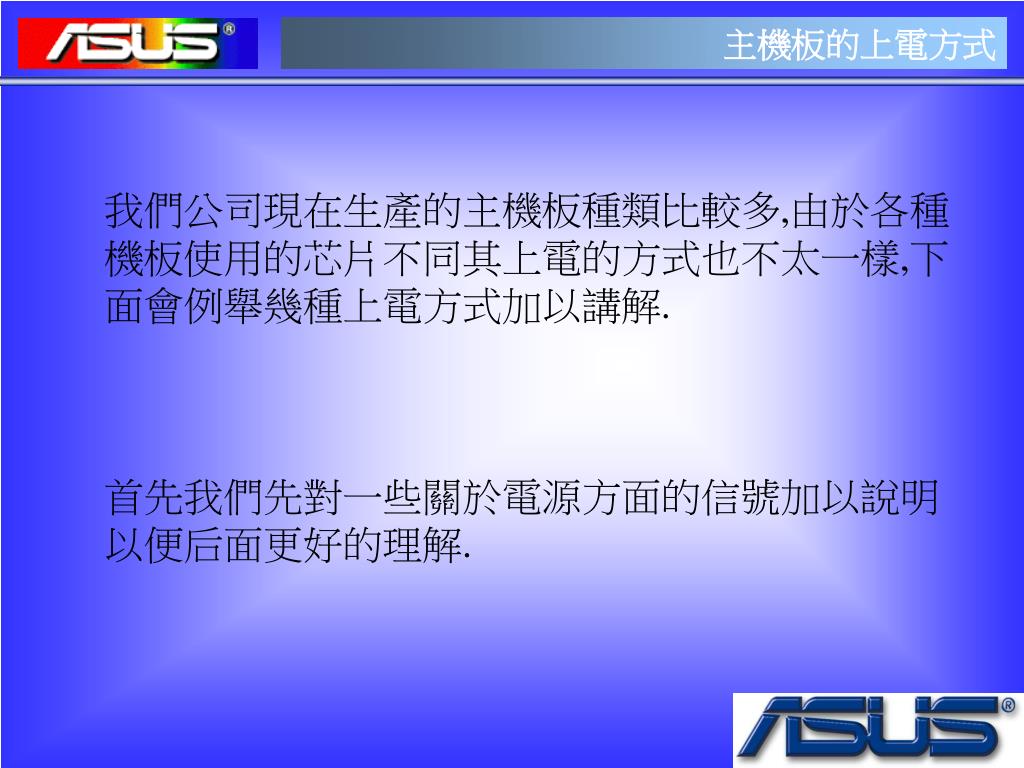

  2. 主機板的上電方式 我們公司現在生產的主機板種類比較多,由於各種機板使用的芯片不同其上電的方式也不太一樣,下面會例舉幾種上電方式加以講解.首先我們先對一些關於電源方面的信號加以說明以便后面更好的理解.

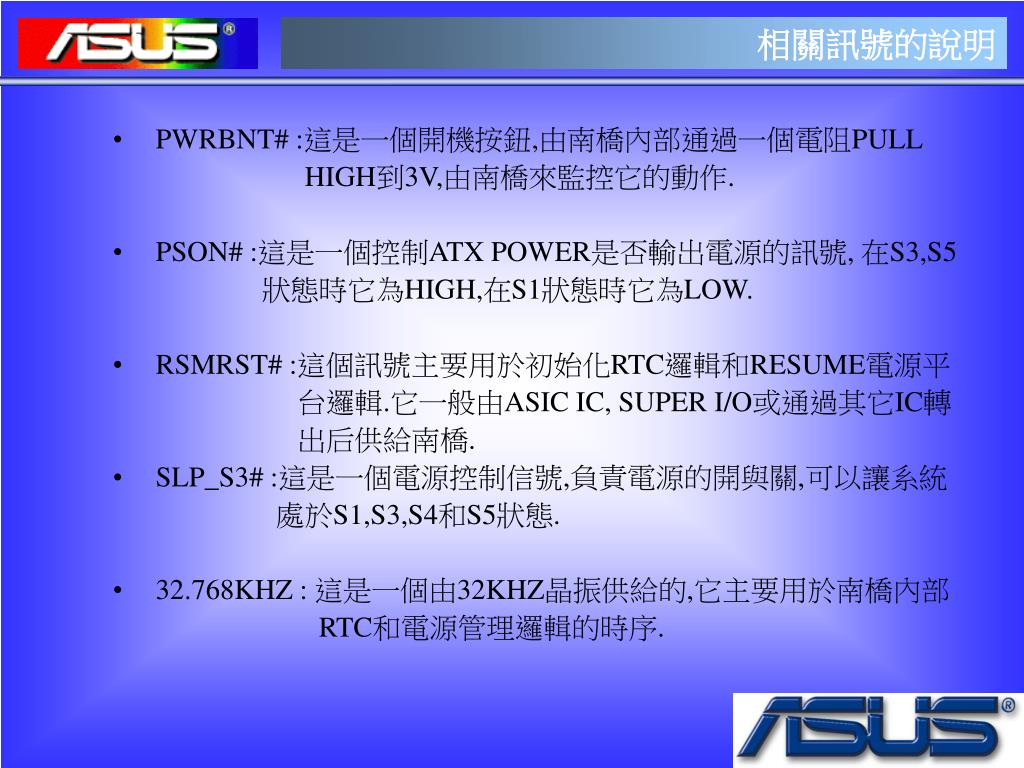

  3. 相關訊號的說明 • PWRBNT# :這是一個開機按鈕,由南橋內部通過一個電阻PULL HIGH到3V,由南橋來監控它的動作. • PSON# :這是一個控制ATX POWER是否輸出電源的訊號, 在S3,S5 狀態時它為HIGH,在S1狀態時它為LOW. • RSMRST# :這個訊號主要用於初始化RTC邏輯和RESUME電源平 台邏輯.它一般由ASIC IC, SUPER I/O或通過其它IC轉 出后供給南橋. • SLP_S3# :這是一個電源控制信號,負責電源的開與關,可以讓系統 處於S1,S3,S4和S5狀態. • 32.768KHZ : 這是一個由32KHZ晶振供給的,它主要用於南橋內部 RTC和電源管理邏輯的時序.

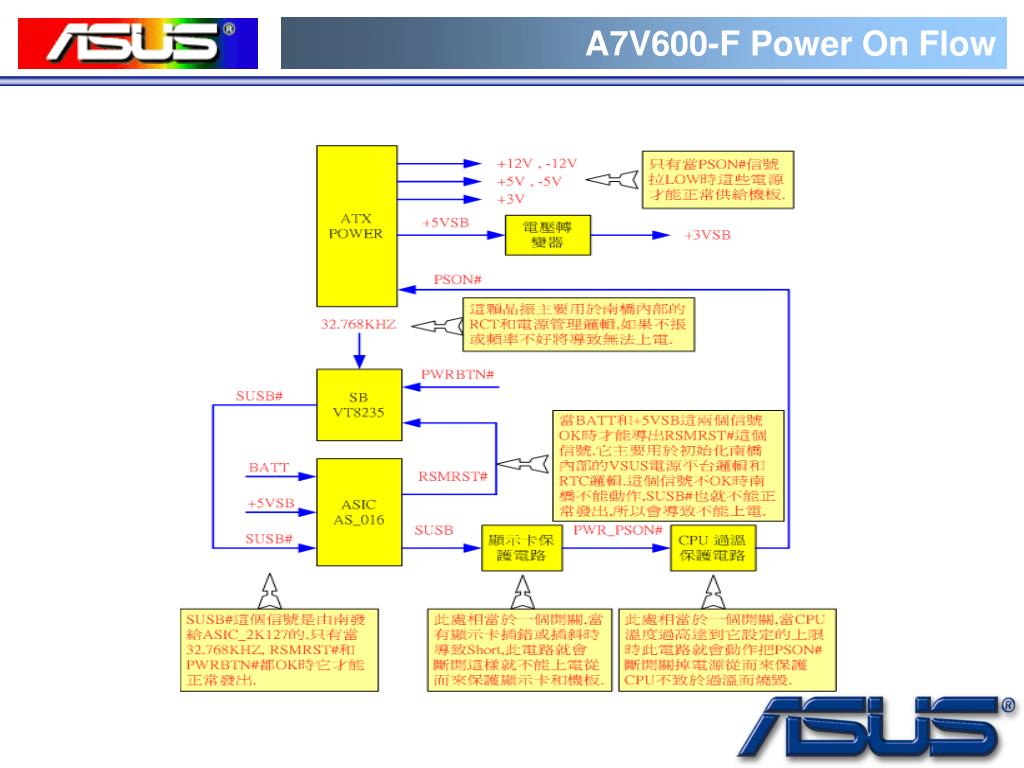

  4. A7V600-F Power On Flow

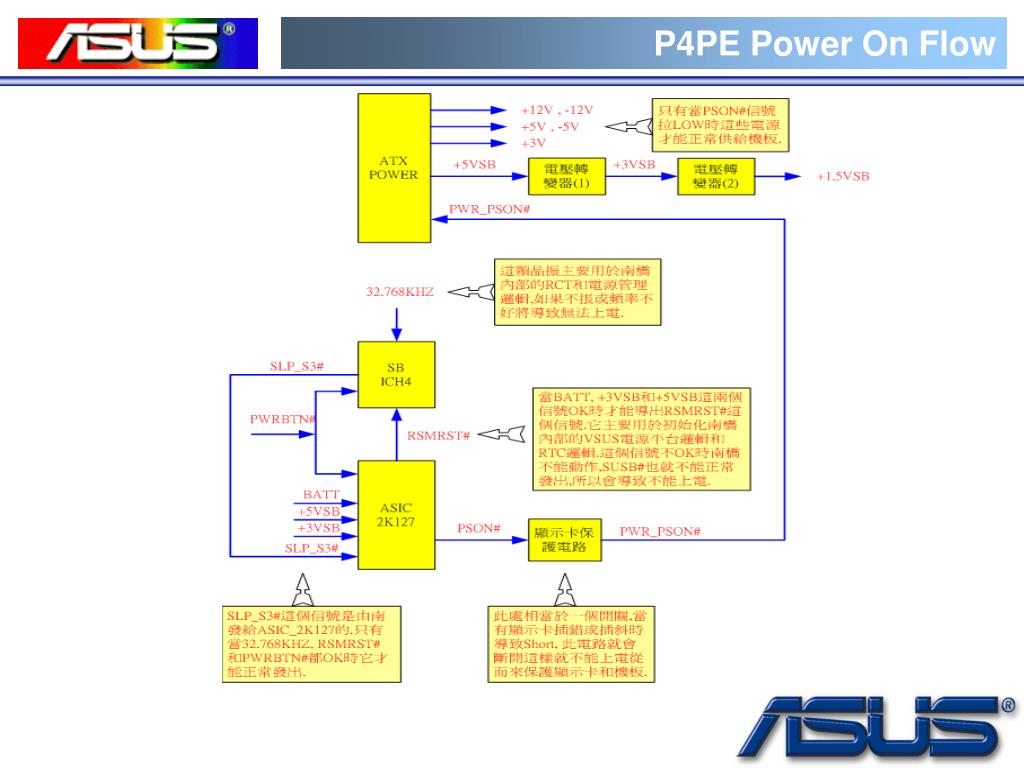

  5. P4PE Power On Flow

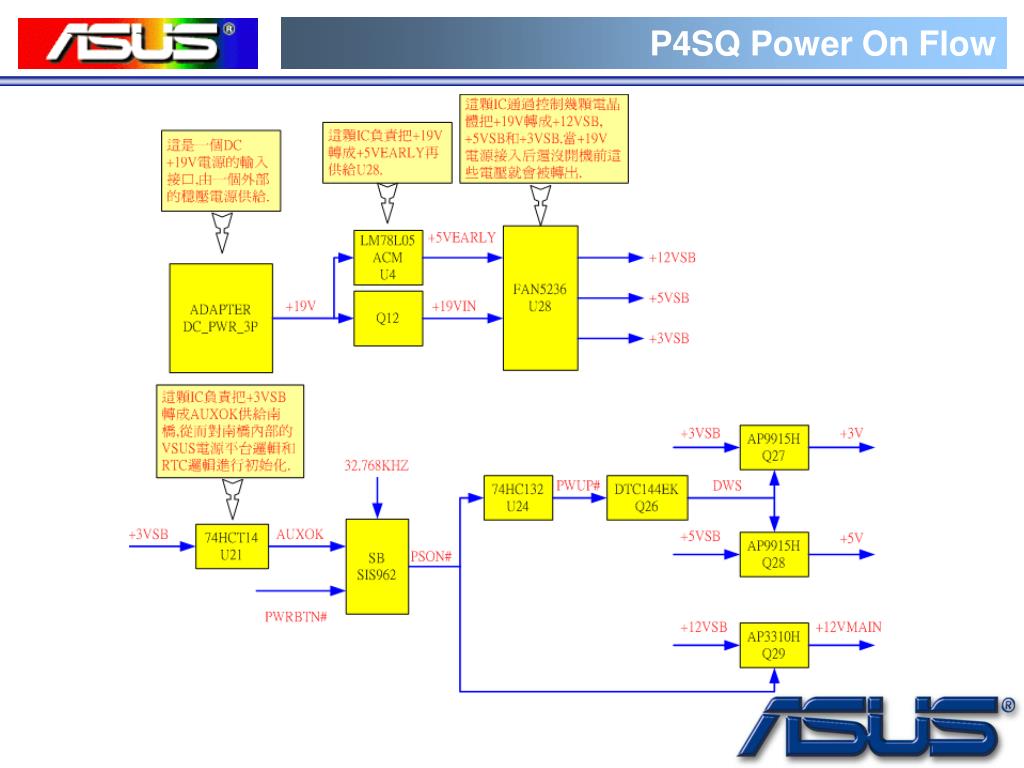

  6. P4SQ Power On Flow

  7. P4V800-X Power On Flow +12V,-12V +5V,-5V +3V ATX POWER +5VSB +3VSB +2.5VSB 電壓轉 變器(1) 電壓轉 變器(2) PSON# SB VT8237 32.768HZ SUSB# RSMRST# IO_PME# SUPER I/O PWRBTN# RSMRST# +5VSB BATT PSON# SUSB#

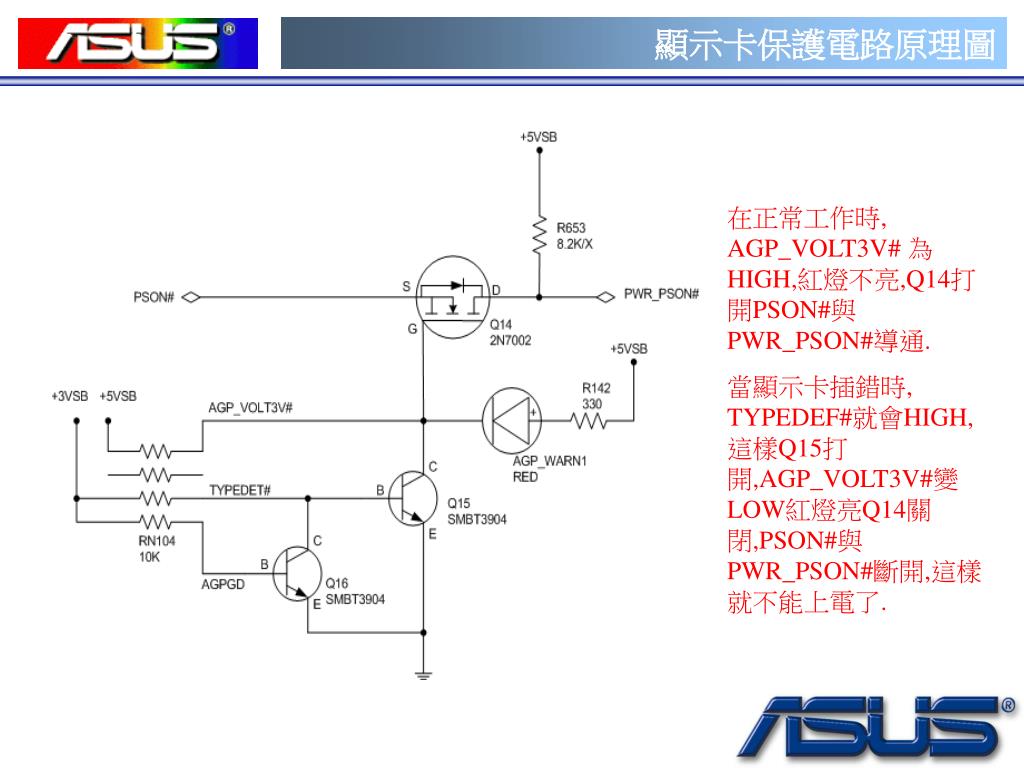

  8. 顯示卡保護電路原理圖 在正常工作時, AGP_VOLT3V# 為HIGH,紅燈不亮,Q14打開PSON#與PWR_PSON#導通. 當顯示卡插錯時, TYPEDEF#就會HIGH,這樣Q15打開,AGP_VOLT3V#變LOW紅燈亮Q14關閉,PSON#與PWR_PSON#斷開,這樣就不能上電了.

  9. CPU保護電路原理圖 在這張圖中,DXP這個信號是溫度偵測PIN,它連接到一個熱敏電阻.正常工作時,PWR_PSON#與PSON#是導通的,DXP偵測到CPU溫度超過它的上限時這顆IC就會把PWR_PSON#與PSON#斷開來關掉系統電源從而來保護CPU不致於過溫而燒毀.

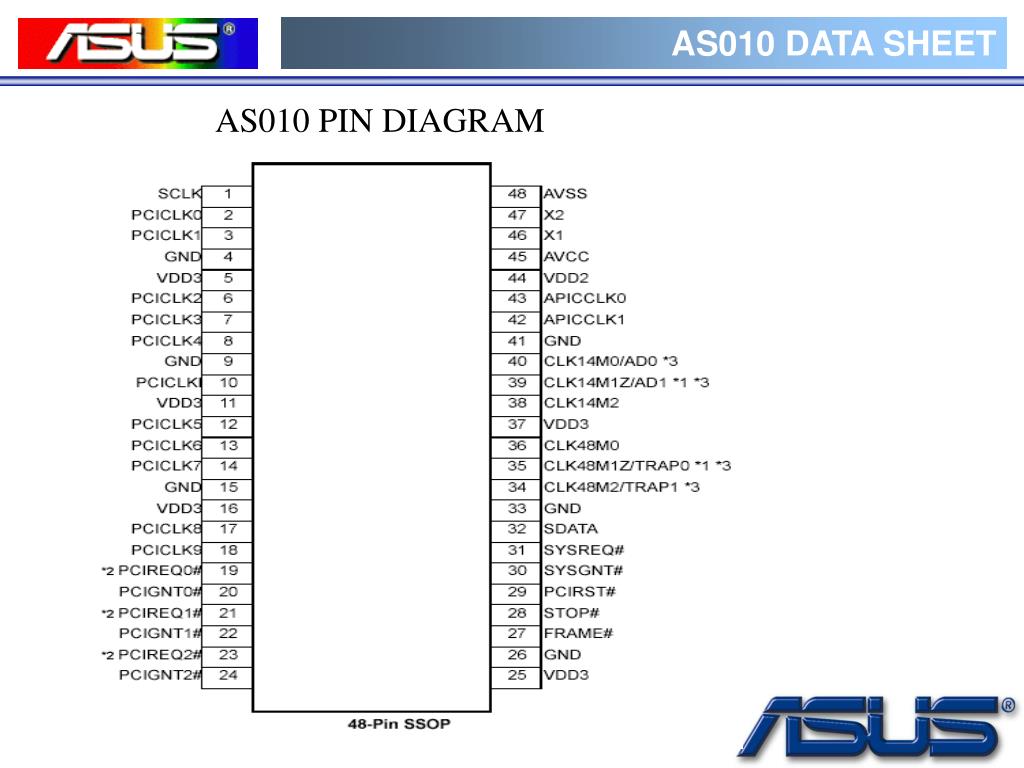

  10. AS010 DATA SHEET AS010 PIN DIAGRAM

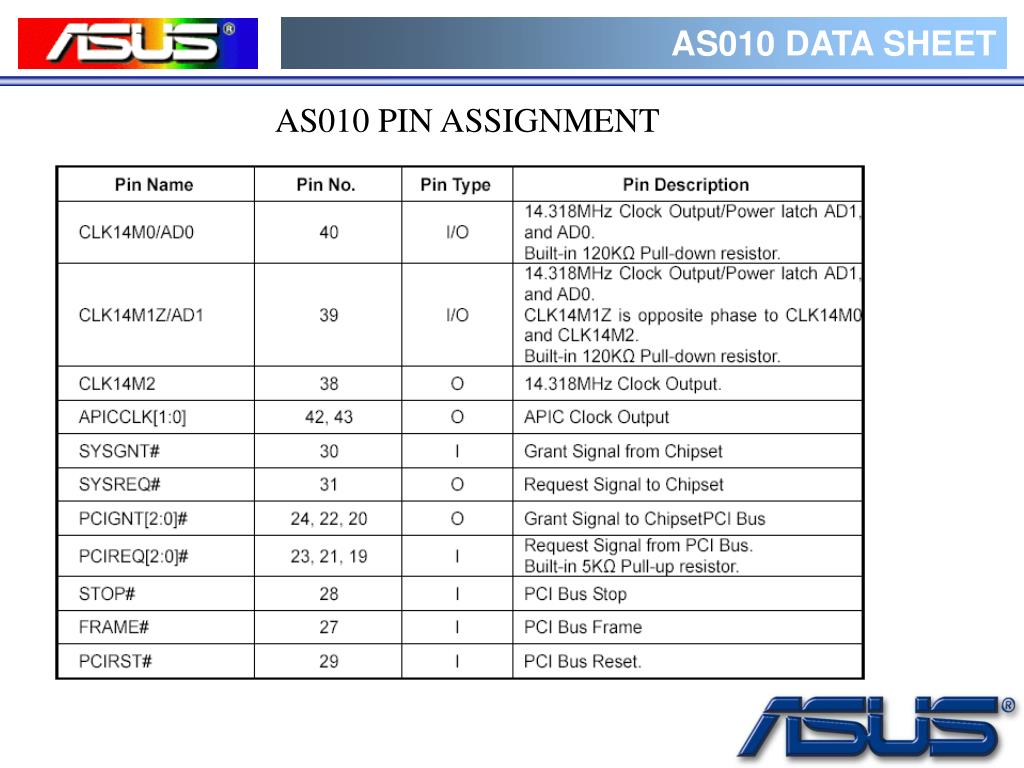

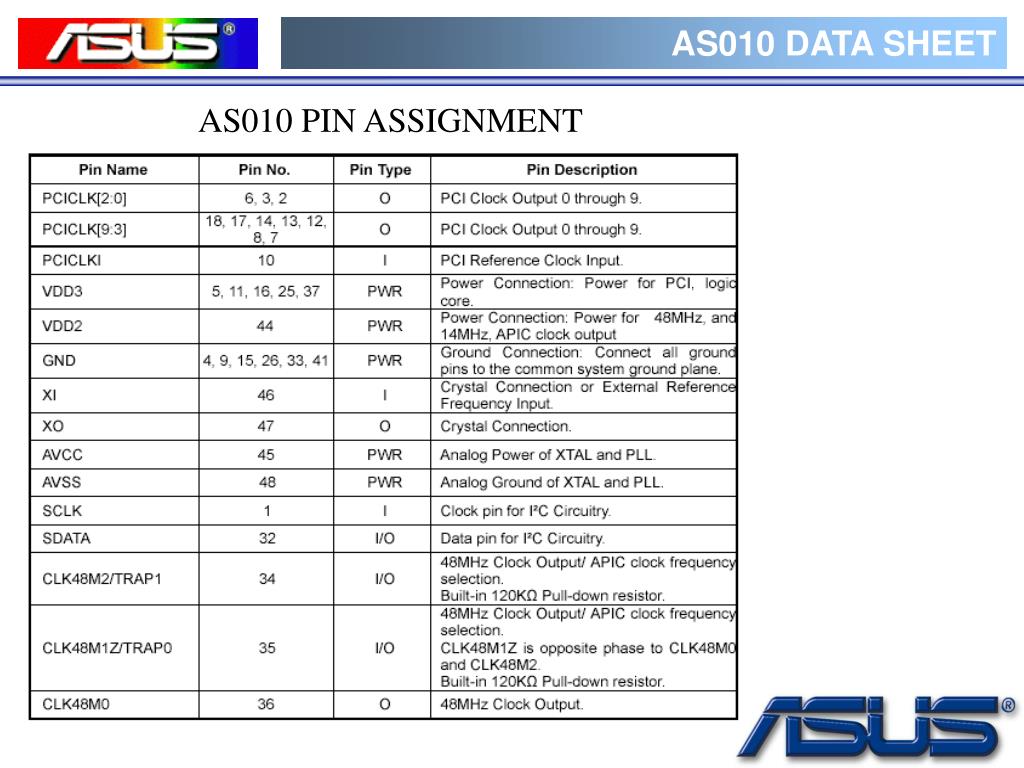

  11. AS010 DATA SHEET AS010 PIN ASSIGNMENT

  12. AS010 DATA SHEET AS010 PIN ASSIGNMENT

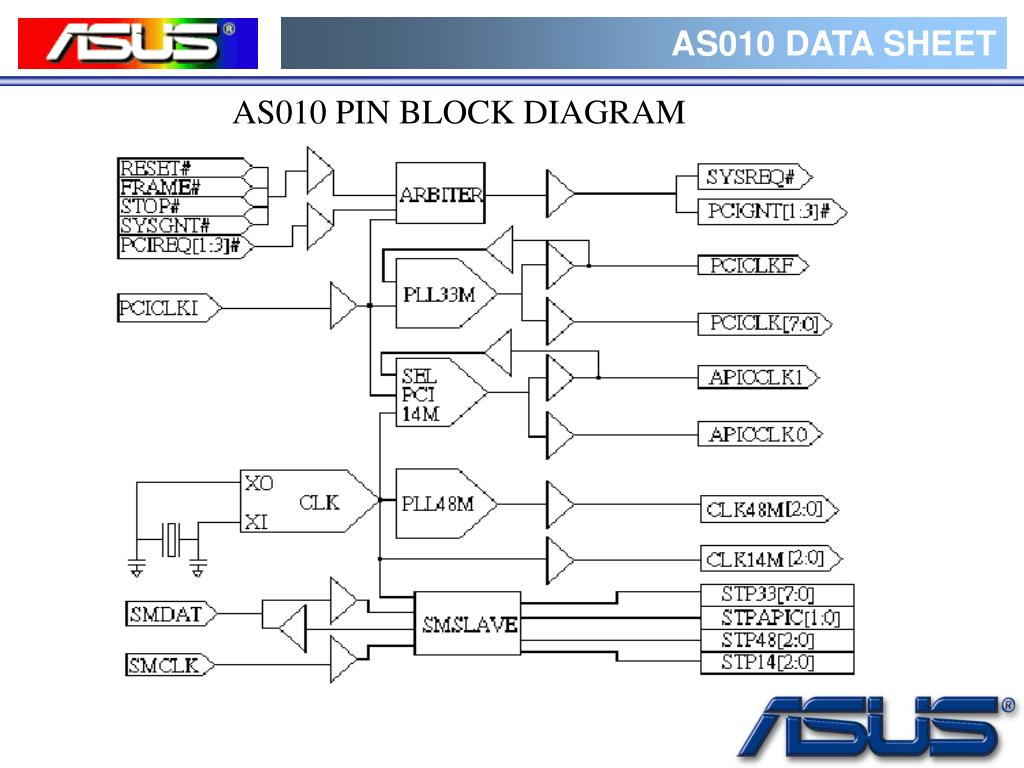

  13. AS010 DATA SHEET AS010 PIN BLOCK DIAGRAM

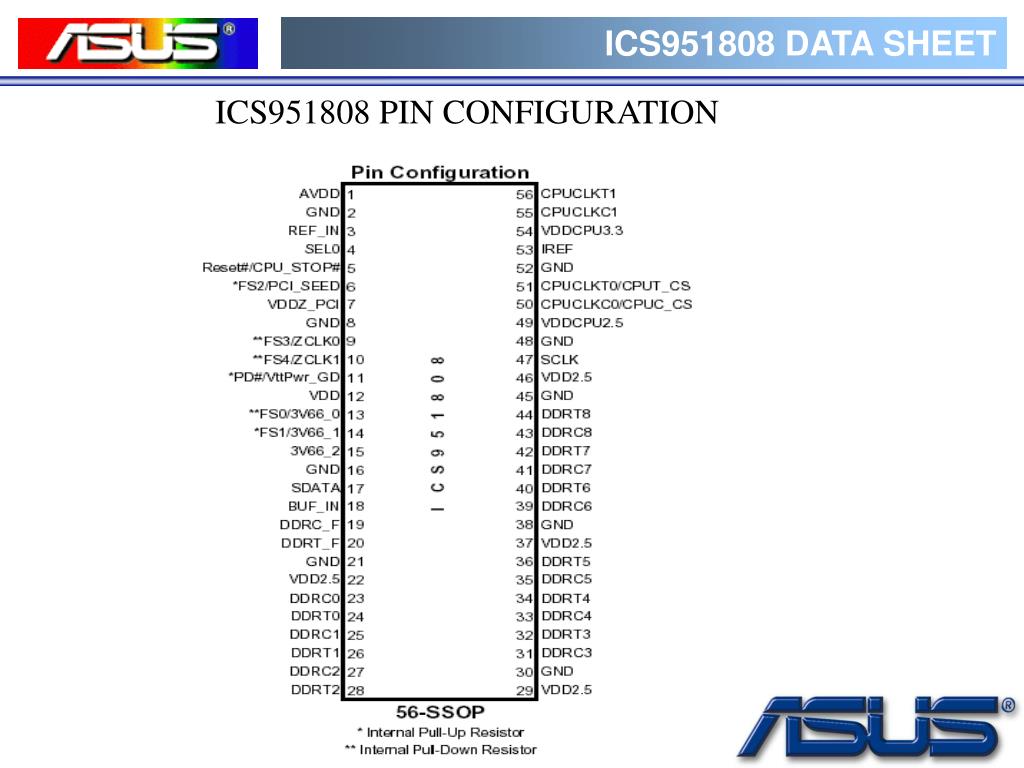

  14. ICS951808 DATA SHEET ICS951808 PIN CONFIGURATION

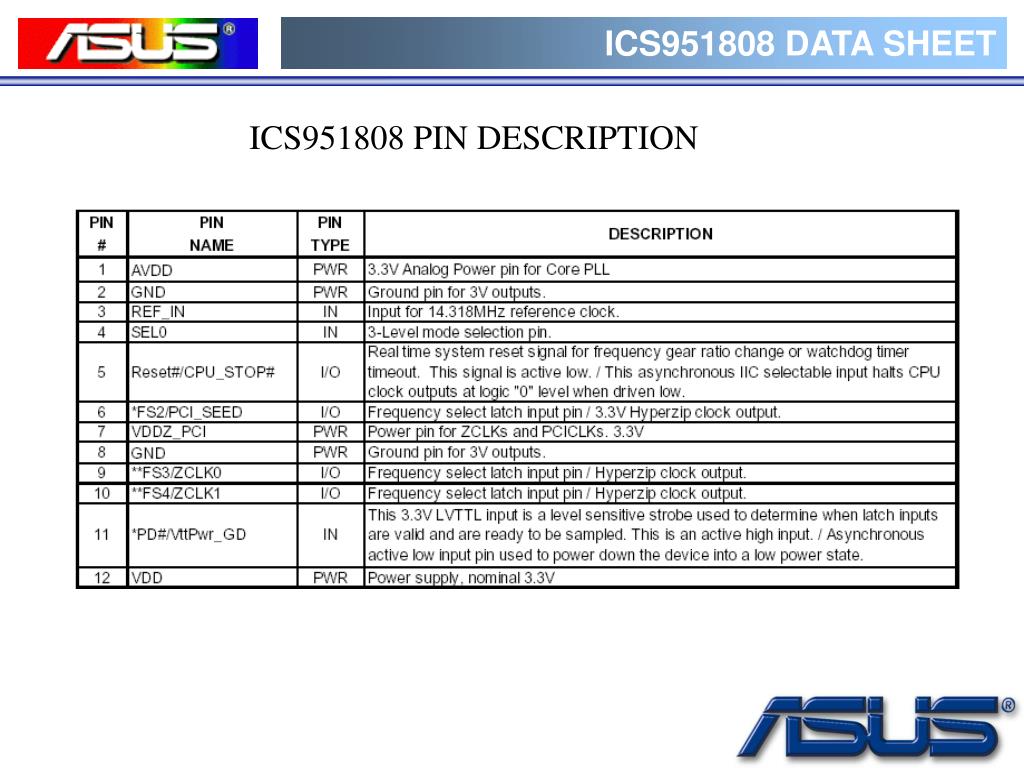

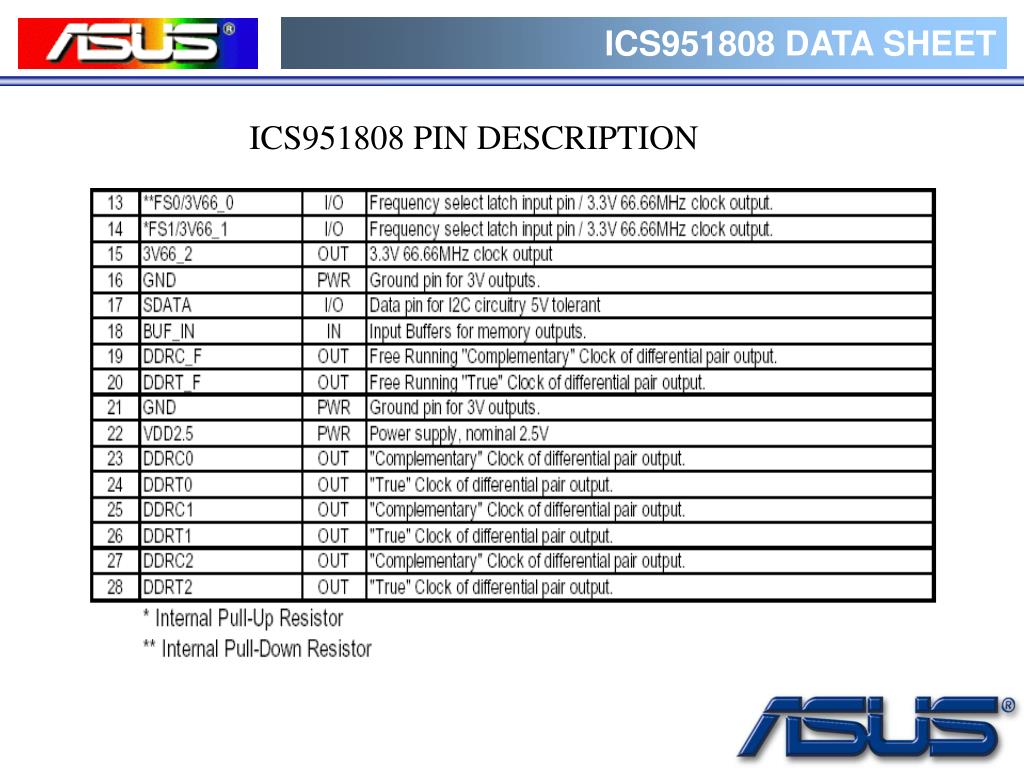

  15. ICS951808 DATA SHEET ICS951808 PIN DESCRIPTION

  16. ICS951808 DATA SHEET ICS951808 PIN DESCRIPTION

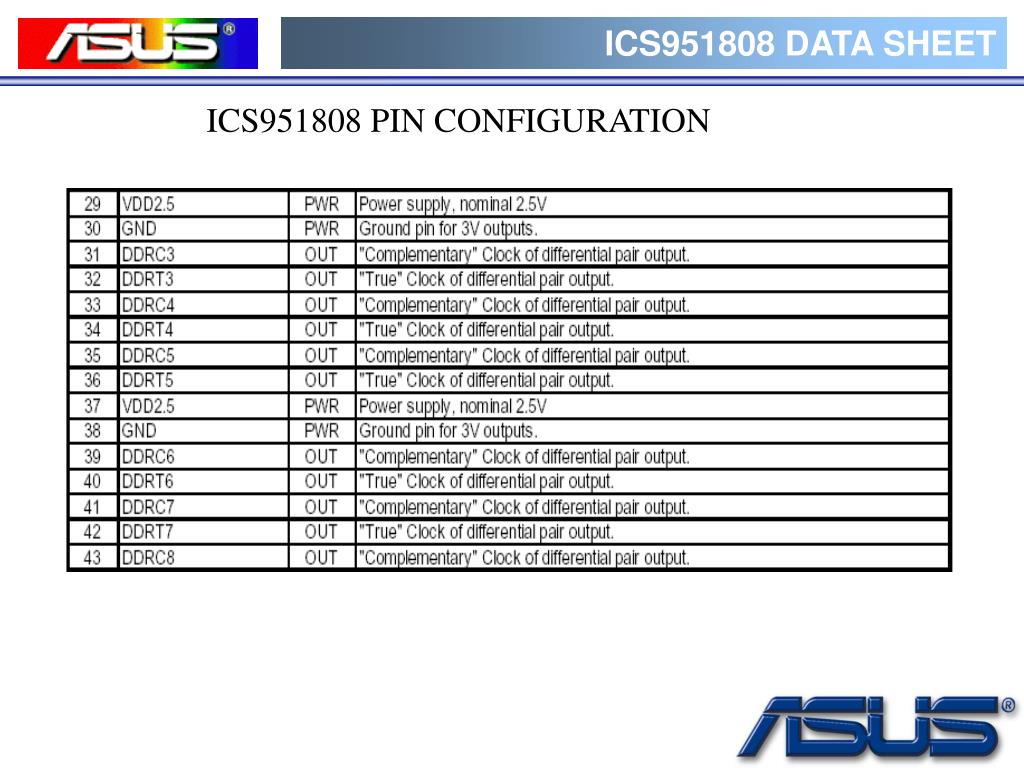

  17. ICS951808 DATA SHEET ICS951808 PIN CONFIGURATION

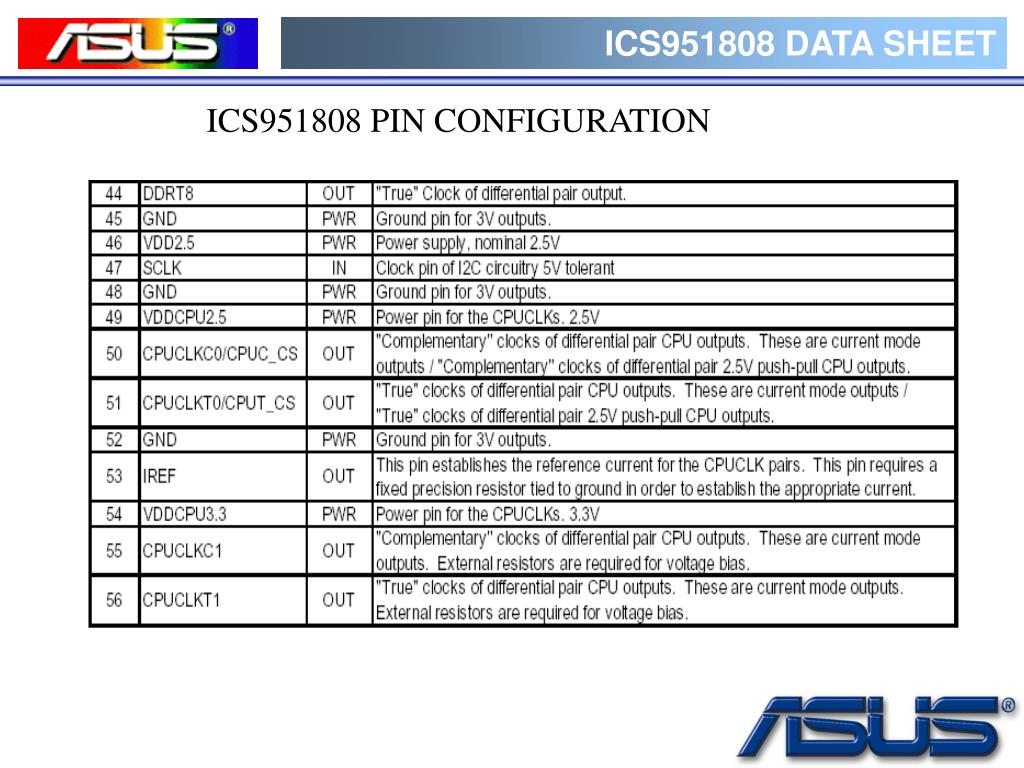

  18. ICS951808 DATA SHEET ICS951808 PIN CONFIGURATION

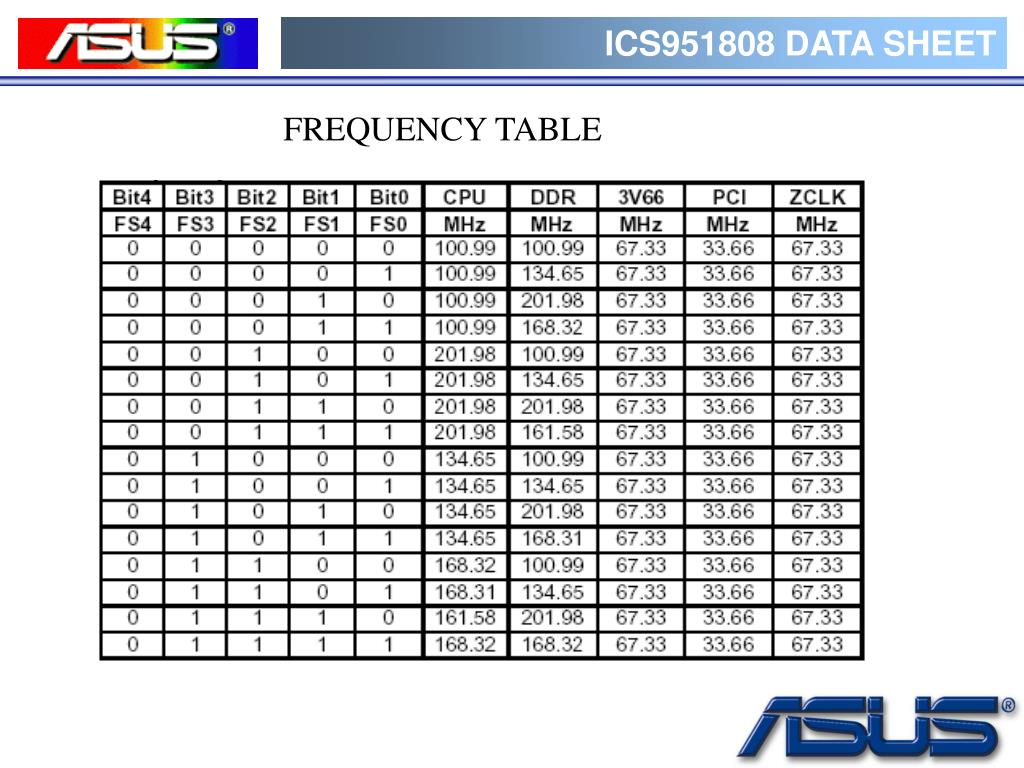

  19. ICS951808 DATA SHEET FREQUENCY TABLE
